1 Sistema de Radiocomunicaciones
Aguas Chañar S.A.

2 INDICE Situación Actual Plan Propuesto Distribución Equipamiento
Valorización Ahorro Propuesto

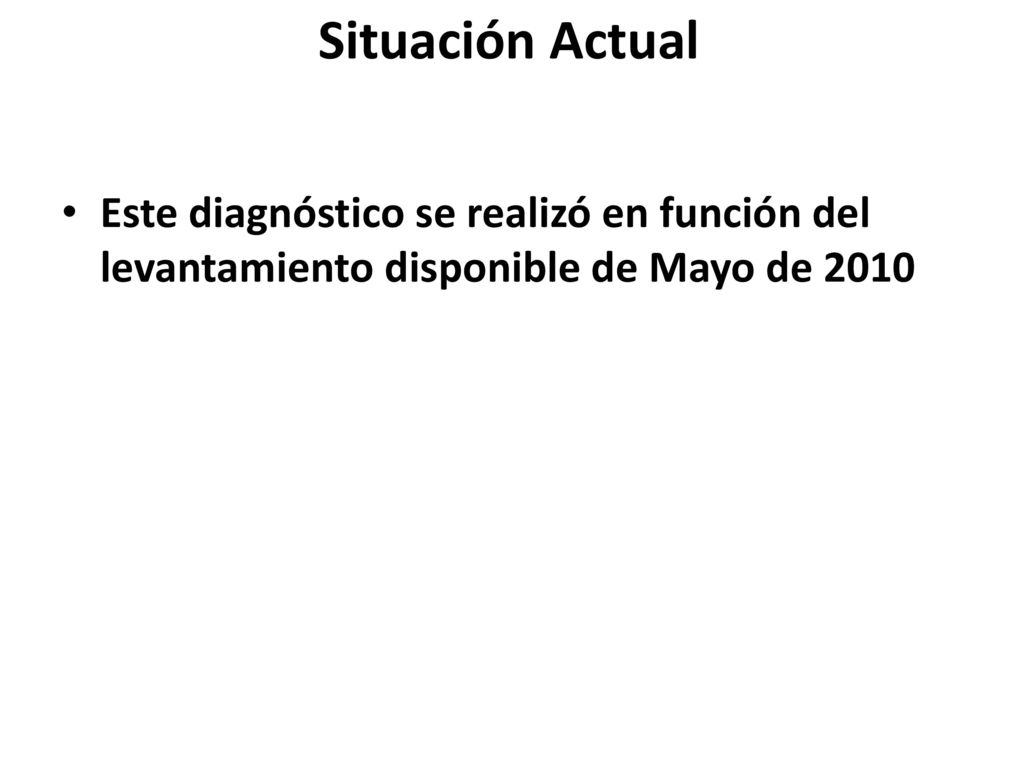

3 Situación Actual Este diagnóstico se realizó en función del levantamiento disponible de Mayo de 2010

4 Infraestructura de Radiocomunicaciones
Situación Actual Infraestructura de Radiocomunicaciones Diagnóstico de Repetidoras Falla , deterioro o ausencia de equipamiento Fuera de norma (25 MHz, debe ser 12,5 MHz) Equipamiento (Móviles, Bases, Portátiles) No soportan la norma

5 Diagnóstico de Repetidoras
Situación Actual Diagnóstico de Repetidoras Estado de las Repetidoras Revisadas Antena Repetidora Estado Actual Cambios Necesarios Cerro Infante (Copiapó) Repetidor Regional No se encuentran equipos Transmisor y Receptor (probablemente robados). Cambio de Equipo Transmisor y Receptor. Cambio de Baterías. Vientos y Caseta, son los mismos que el repetidor Local. Repetidor Local Equipo sin potencia de Salida, y fuera de Norma. Cambio de Equipo Transmisor y Receptor, cambio de Vientos, Reparación puerta. Cambio de Baterías. Cerro Tamarico (Vallenar) Tanto el Transmisor como el Receptor se encuentran con muy baja potencia de salida, y fuera de norma. Duplexor desconectado. Baterías en mal estado. Paneles solares presumiblemente robados. Cambio de Equipo Transmisor y Receptor, Reparación puerta, con cambio de Chapa. Cambio de Baterías. Cambio Primer Paño Torre. Conexión a la Red Eléctrica de Emelat.

6 Diagnóstico de Repetidoras
Situación Actual Diagnóstico de Repetidoras Antena Repetidora Estado Actual Cambios Necesarios Cerro Salado (El Salado) Transmisor y Receptor operativos, con 18 y 13 Watts respectivamente, pero fuera de Norma. Cambio de Equipo Transmisor y Receptor, Reparación Acceso, Cambio Foto celda Baliza. Cambio de Baterías. Cerro La Finca Transmisor y Receptor operativos, con 25 Watts, pero fuera de Norma. Se requiere ajustar vientos y cambio de baterías.

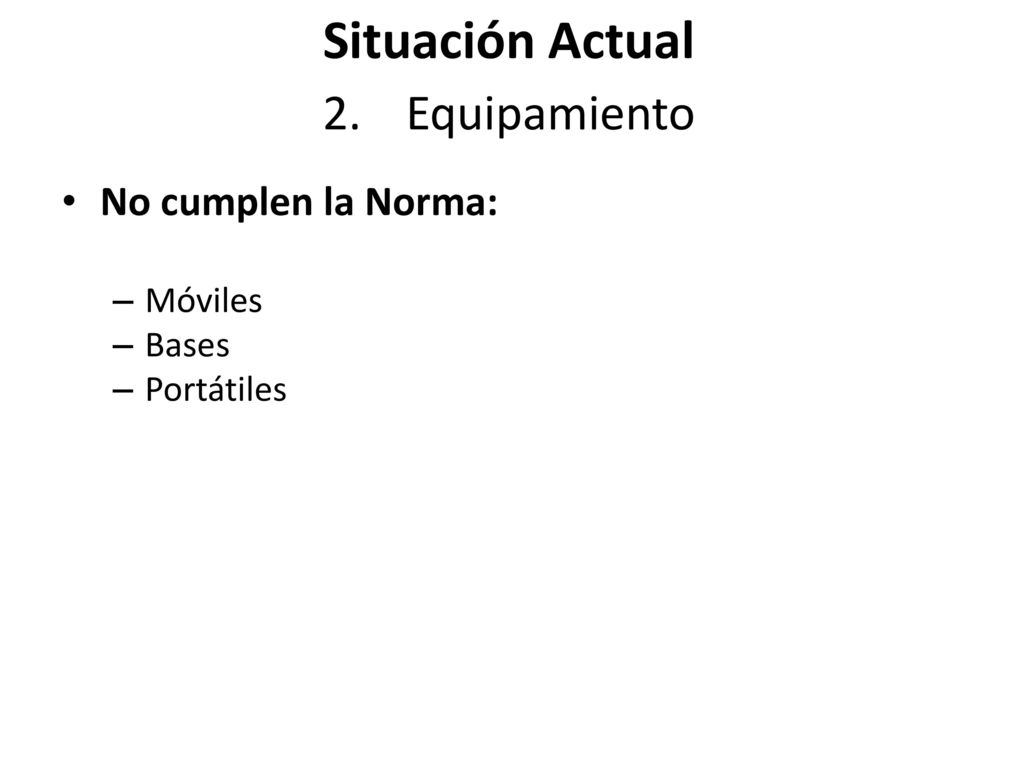

7 Situación Actual Equipamiento No cumplen la Norma: Móviles Bases
Portátiles

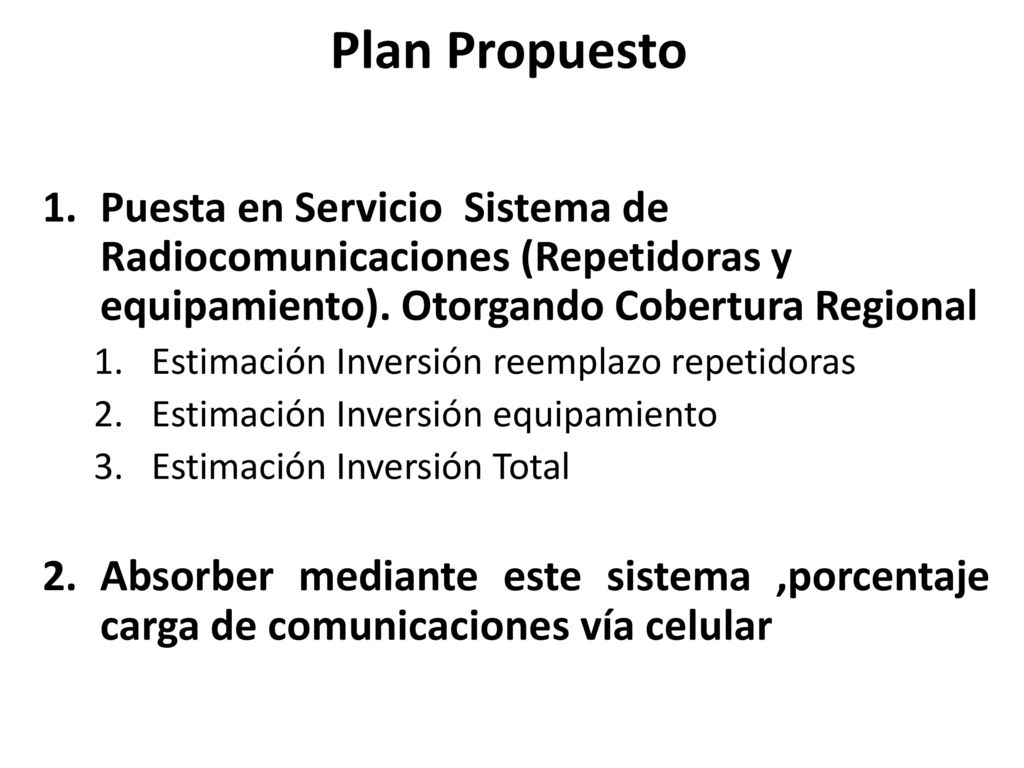

8 Plan Propuesto Puesta en Servicio Sistema de Radiocomunicaciones (Repetidoras y equipamiento). Otorgando Cobertura Regional Estimación Inversión reemplazo repetidoras Estimación Inversión equipamiento Estimación Inversión Total Absorber mediante este sistema ,porcentaje carga de comunicaciones vía celular

9 Puesta en Servicio Sistema de Radiocomunicaciones (Repetidoras)
Plan Propuesto Puesta en Servicio Sistema de Radiocomunicaciones (Repetidoras)

10 Puesta en Servicio Sistema de Radiocomunicaciones (Repetidoras)
Plan Propuesto Puesta en Servicio Sistema de Radiocomunicaciones (Repetidoras)

11 Distribución Equipamiento
Plan Propuesto Distribución Equipamiento Propuesta Equipamiento de Radios.- Localidad Cantidad Usuarios Potenciales Copiapó 1 Radios Base 7 Radios Móviles 6 Radios Handy Centro de Despacho. Camiones Operaciones y Camionetas Mantención-Fluor- Operadores Terreno– ITO-Jefe Operaciones y Jefe Mantención Vallenar - Huasco – Freirina 3 Radios Base 4 Radios Móviles 4 Radios Handy Planta Sta. Inés – Of. Comercial-Freirina Camionetas Operaciones y Mantención Operadores de Terreno Caldera – Chañaral Oficina Operaciones Vehículos Operaciones y Mantención- Ejecutivas Atención Clientes Operadores de Terreno – ITO Diego de Almagro – Inca de Oro – El Salado 3 Radios Móviles Vehículos Operaciones y Mantención-Ejecutiva Atención Clientes Operadores de Terreno /Jefe Operacional - No se consideró una Radio Base para Chañaral, pues la cobertura en esa zona es pobre, y debe establecerse comunicándose con el Repetidor del Cerro Salado, acercándose en el vehículo hacia la salida Norte de Chañaral.

12 Reemplazo Repetidoras
Valorización Reemplazo Repetidoras Repetidor Descripción Valor Neto $ Cerro Infante (Repetidor Local) Cambio Equipo repetidor por Motorola CDR500, 25 Watts de Potencia, Ancho de Banda 12,5 MHz. Incluye 2 Equipos Pro Baterías Libre Mantención, Cambio Kit de Vientos. Instalación. $ Cerro Infante (Repetidor Regional) Cambio Equipo repetidor por Motorola CDR500, 25 Watts de Potencia, Ancho de Banda 12,5 MHz. Incluye 2 Equipos Pro Baterías Libre Mantención, Instalación. $ Cerro Tamarico Cambio Equipo repetidor por Motorola CDR500, 25 Watts de Potencia, Ancho de Banda 12,5 MHz. Incluye 2 Equipos Pro Baterías Libre Mantención, Cambio primer Paño Torre, Cambio de Vientos, Proyecto Empalme Eléctrico a Energía Existente en el Cerro, Pilar Metálico para empalme eléctrico. Instalación. $

13 Reemplazo Repetidoras
Valorización Reemplazo Repetidoras Repetidor Descripción Valor Neto $ Cerro Salado Cambio Equipo repetidor por Motorola CDR500, 25 Watts de Potencia, Ancho de Banda 12,5 MHz. Incluye 2 Equipos Pro Baterías Libre Mantención, Instalación, Reparación Aldaba. $ Cerro La Finca Cambio Equipo repetidor por Motorola CDR500, 25 Watts de Potencia, Ancho de Banda 12,5 MHz. Incluye 2 Equipos Pro Baterías Libre Mantención, Instalación. $ Proyecto SubTel Confección Proyecto, presentación y tramitación ante la Subsecretaría de Telecomunicaciones, para renovar permiso de Uso de Frecuencias a través de 4 repetidores con cobertura regional. Este proyecto considera ajuste de Ancho de Banda a 12,5 MHz $ El Valor Total, Neto, requerido para dejar en condiciones operativas y en norma las repetidoras regionales es $

14 Valorización Equipamiento
Cantidad Tipo de Radio Valor Unitario Neto Valor Total Neto 06 Radios Base $ $ 18 Radios Móviles $ $ Radios Handy $ Total Equipos $ Para este proyecto, los equipos considerados son los siguientes: Radios Base Motorola 25 Watts Radios Móviles 25 MHz: Motorola Pro5100 Radios Handy 12,5 MHz: Motorola EP450 Los costos fueron calculados con precios referenciales entregados por Discam (

15 Inversión Total Requerida
Valorización Inversión Total Requerida Concepto Valor Reemplazo Repetidoras – Proyecto SubTel $ Equipamiento Radios $ Total Neto $ 19 % I.V.A. $ Total Bruto $ La valorización fue estimada considerando valores proporcionados por nuestro contratista Ricardo Campusano, de la Empresa Discam.

16 Costo de Mantenimiento
Valorización Costo de Mantenimiento Concepto Valor Costo Mantenimiento Anual $ El Costo de Mantenimiento Anual, consistente en 1 visita a todos y cada uno de los recintos a Efectuar Revisión, ajustes y mantención, es de $ IVA.

17 Absorber Comunicaciones Vía Celular
Ahorro Propuesto Absorber Comunicaciones Vía Celular Se propone rebajar los minutos asignados : Operadores Jefes Operacionales Otros, Jefe Mantención

18 Celulares Área Operaciones y Mantención
Ahorro Propuesto Celulares Área Operaciones y Mantención Usuario Monto Asignado Monto Propuesto Diferencia (ahorro) Turno Copiapó $ $ $ ( ) Turno Caldera Turno Chañaral Turno Diego de Almagro Turno Vallenar Turno Huasco Turno Victor Vega Jefe Operacional Copiapó Jefe Operacional Caldera –Chañaral Jefe Op Diego-El Salado – Inca de Oro Jefe Operacional Vallenar Huasco Jefe de Mantención Jefe de Producción $ Centro de Despacho

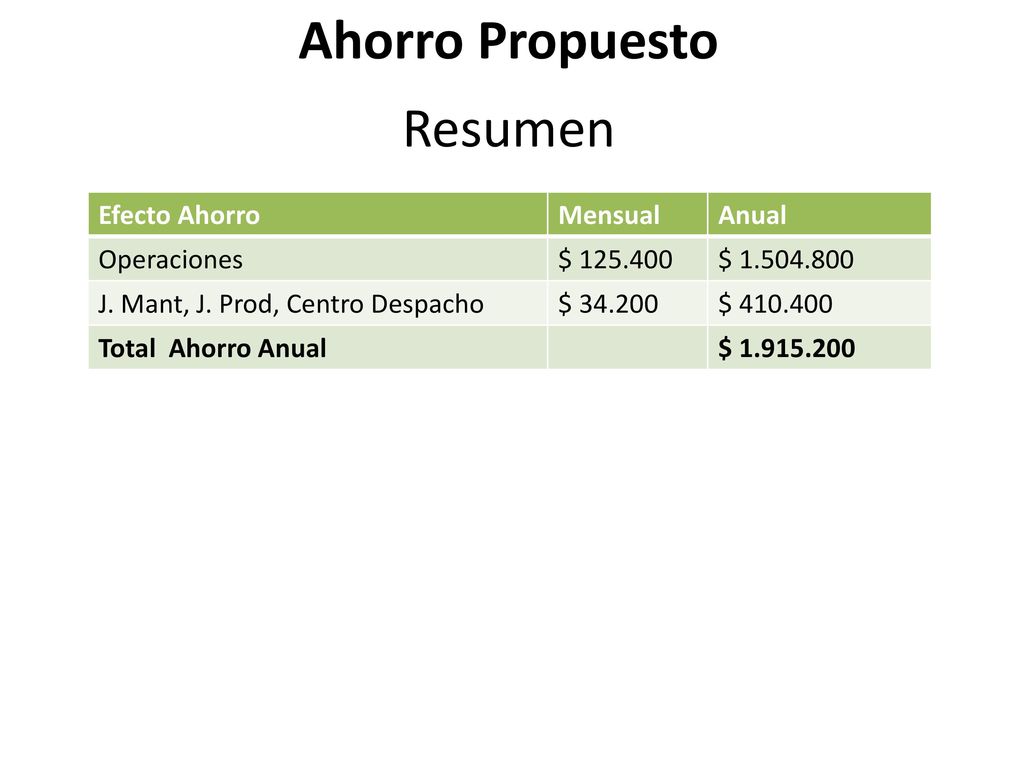

19 Ahorro Propuesto Resumen Efecto Ahorro Mensual Anual Operaciones
$ $ J. Mant, J. Prod, Centro Despacho $ $ Total Ahorro Anual $ Versión 1 Propuesta Sistemas de Radios
