1 CAPÍTULO 4 Instrumentación

2 INDICE 4.1 Presión 4.2 Temperatura 4.3 Caudal 4.4 Factores de conversión

3 La presión y la Temperatura son los valores importantes en Termodinámica que debemos conocer y medir. Grupo Turbina de vapor con Generador eléctrico en la Central Térmica del Laboratorio de Energía de la PUCP. Cuántos Instrumentos puedes contar en la figura ?

4 bibliografía La mayoría de los instrumentos que se muestran en este capítulo son del Catálogo de Cole Parmer.

5 4.1 Presión F P= --- P= --- A F A -La unidad es el Pascal (Pa). -Un Pascal es 1 Newton aplicado en un metro cuadrado -1 atm = 760 mm Hg = kPa = Mpa P. Absoluta - P. Atmosférica = P. Manométrica

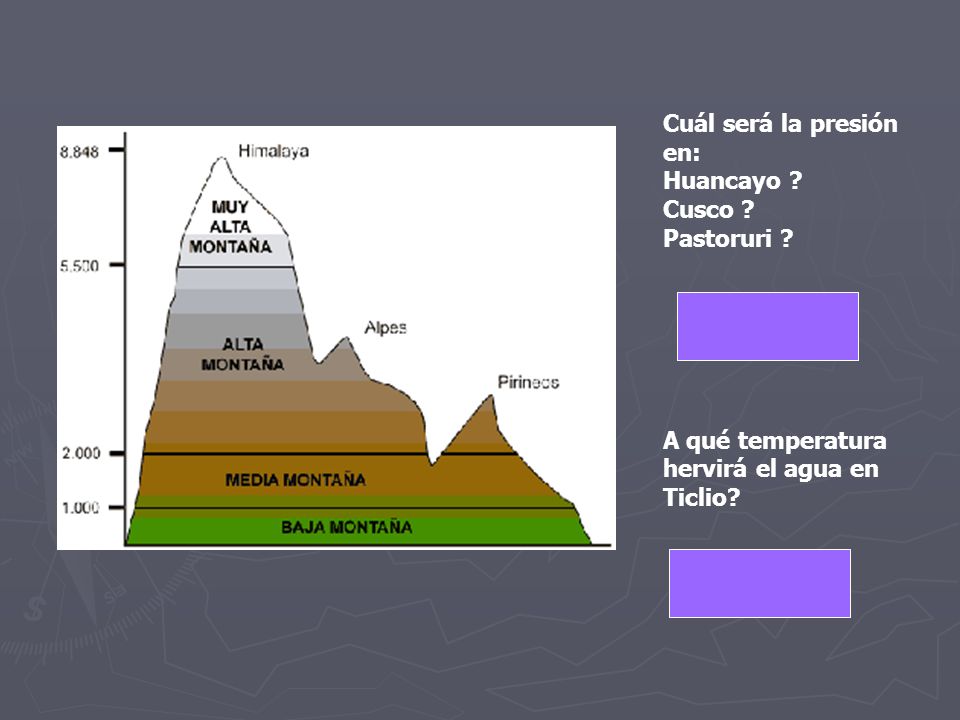

6 Cuál será la presión en: Huancayo ? Cusco ? Pastoruri ? A qué temperatura hervirá el agua en Ticlio?

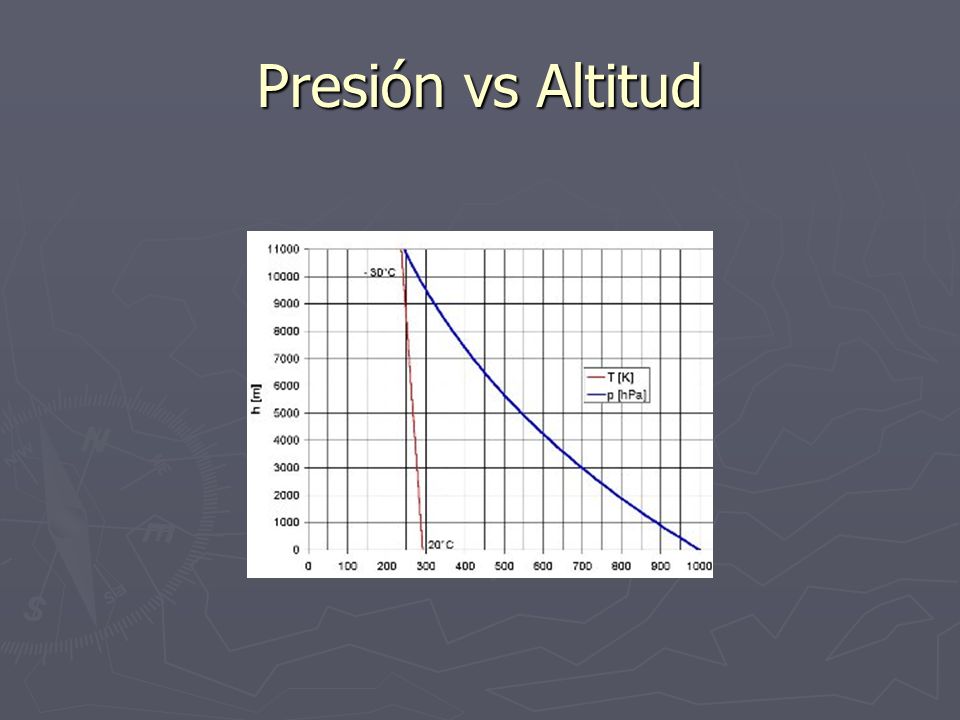

7 Presión vs Altitud

8

9 Cómo se mide la presión de una persona ? FORO

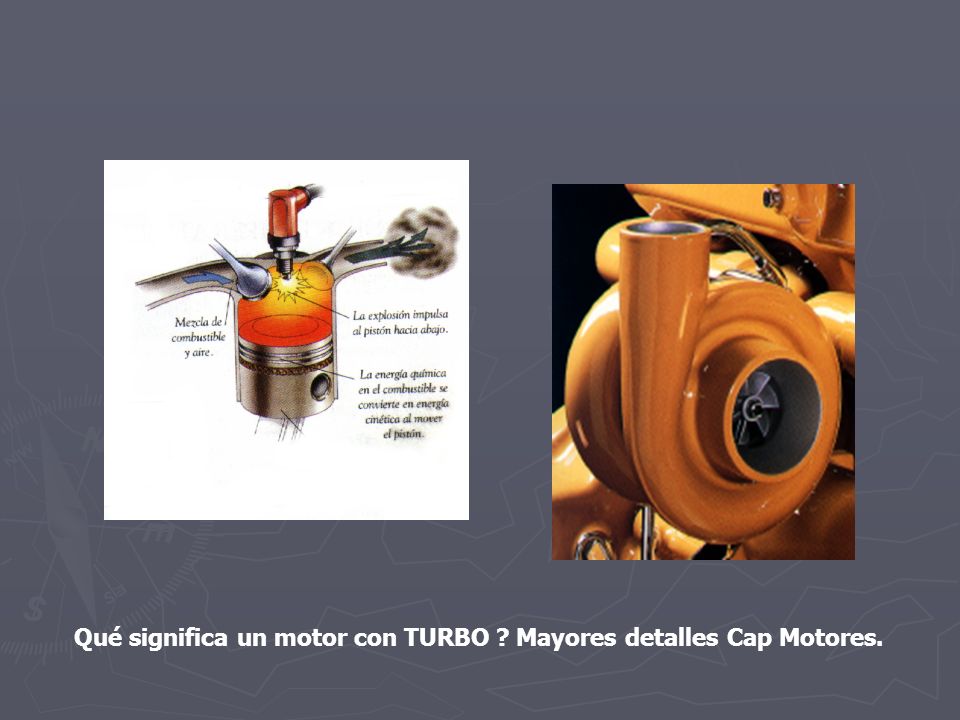

10 Qué significa un motor con TURBO ? Mayores detalles Cap Motores.

11 Cuánto es la presión que se le pone a las llantas de los autos ? __________________ y de los camiones ? __________________ y de los aviones ? ________

12 Manómetros: Digital Digital Diferencial Bourdon

13 Qué tipo de presión miden ? a) Manométrica b) Barométrica c) Atmosférica d) Digital

14 4.2 Temperatura -Existen distintas escalas (Celsius, Kelvin,etc). -A 1 atm. El hielo funde a 0° Celsius - A 1 atm. El agua hierve a 100° Celsius T(K) = T(°C) + 273

15 Termómetros industriales:

16

17

18 RANGO DE TEMPERATURAS TEMPERATURA EJEMPLO 14 millonesºK (14 millonesºC) Núcleo Del Sol ºK (29.727ºC) Rayos 5.800ºK (5.527ºC) Superficie del Sol 4.000ºK (3.727ºC) Núcleo de la Tierra 523ºK (250ºC) Incineración de la madera 373ºK (100ºC) Punto de ebullición del agua 331ºK (58ºC) Temperatura más alta del aire registrada en la Tierra 310ºK (37ºC) Temperatura normal del cuerpo humano 273ºK (0ºC) Punto de congelación del agua 184ºK (-89ºC) Temperatura más baja del aire registrada en la Tierra 43ºK (-230ºC) Temperatura de la superficie de Plutón 0ºK (-273,15ºC) Cero absoluto

19 ¿Cómo elegir el mejor medidor de temperatura? Si quiero comprar una termocupla para medir dentro de un rango de Qué termocuplas debería seleccionar ? Qué otros factores influirán en mi decisión ? ______________

20 Registradores de temperatura: Registrador de temperaturas en el Lab. de Energías de la PUCP. En qué momento tomaré las mediciones ?

21 Otro tipos de medidores: Termómetro infrarojo Para gases de combustión

22 4.2 Caudal Flujo de masa o volumen -Fluviómetro-Venturi -Tubo de Pitot -Placa orificio -Tobera-Rotámetro Flujo de Volumen = Caudal Flujo de Masa = Flujo de Masa Cantidad de masa que atraviesa un sistema en un segundo.

23 Elección de tipo de flujómetro:

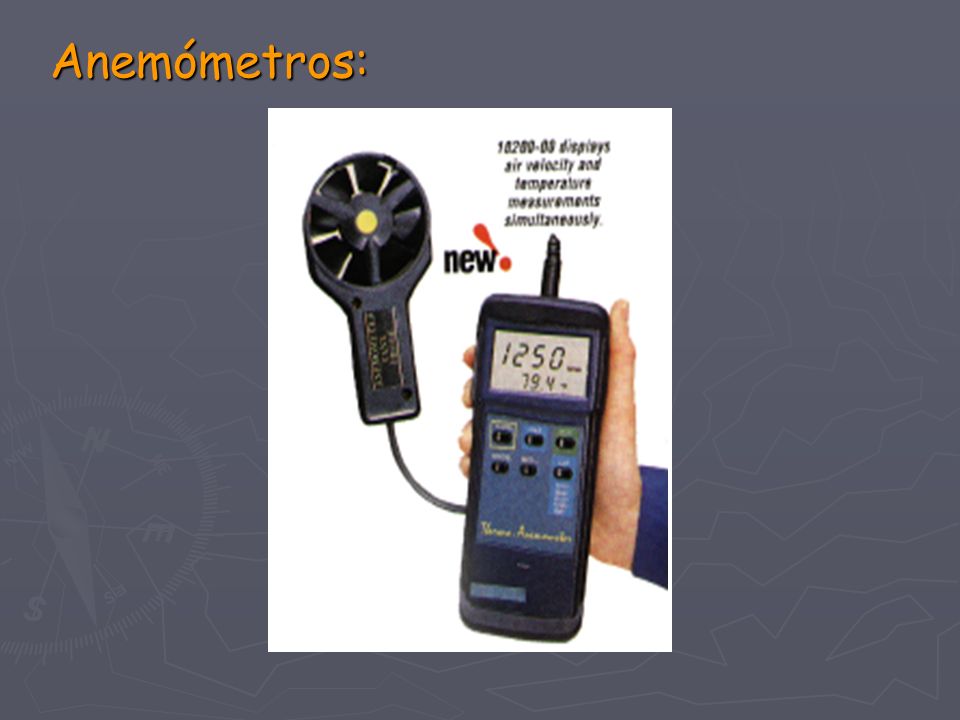

24 Anemómetros:

25 Medidores de gas:

26 Instalación típica:

27 Contadores tipo hélice Rotámetro Cómo te cobra el consumo de agua SEDAPAL ?

28 Otros instrumentos: Multímetros Osciloscopio Taquímetro Los multímetros miden : a) Voltaje b) Intensidad c) Amperaje d) Potencia e) Resistencia f) Flujo

29 Calorímetro de estrangulamiento Tacómetro

30 Densímetro Psicrómetro Cómo sabes si una batería de carro está descargada o no ? Sirve para medir : a) Temperatura b) Humedad Relativa c) Humedad Absoluta d) Densidad

31 Tacómetro Estroboscopio : Para medir las RPM o revoluciones por minuto, variando la frecuencia de las luces. Similara al las luces de las discotecas

32 Calorímetro de estrangulamiento Sirve para medir la calidad o título del vapor (x) x = m g / m Explique cómo se mide x en la figura.
