1 1 Extintores portátiles

2 2 Objetivos de Capacitación Lección 1 Al finalizar esta lección el participante será capaz de: 1. Definir el concepto de extintor portátil 2. Mencionar la diferencia entre extintor y extinguidor 3. Explicar 5 características de cada extintor portatil

3 3 Definiciones Extintor portátil Extintor portátil Es un aparato diseñado para que permita la descarga de una determinada cantidad de agente extinguidor almacenado en su interior, según la demanda del operador. Es un aparato diseñado para que permita la descarga de una determinada cantidad de agente extinguidor almacenado en su interior, según la demanda del operador. Agente extinguidor Agente extinguidor Producto que se encarga de extinguir el fuego, para cada tipo de fuego hay uno específico. Producto que se encarga de extinguir el fuego, para cada tipo de fuego hay uno específico.

4 4 Componentes de un extintor Cilindro Cilindro Mangueras Mangueras Boquillas Boquillas Manómetros (no todos) Manómetros (no todos) Válvula de seguridad Válvula de seguridad Válvulas de accionamiento Válvulas de accionamiento Soportes Soportes Etiquetas Etiquetas

5 5 Extintor de agua a presión Aplicable a fuegos clase A Aplicable a fuegos clase A Alcance de 9 a 12 mts Alcance de 9 a 12 mts Descarga 60 segundos Descarga 60 segundos Almacena 2.5 galones (9.5 litros) Almacena 2.5 galones (9.5 litros) Acero inoxidable Acero inoxidable Tiene manómetro Tiene manómetro 100 psi de aire 100 psi de aire

6 6 Extintor de bióxido de carbono Aplicable a fuegos clase B y C Aplicable a fuegos clase B y C Alcance de 2 a 6 mts Alcance de 2 a 6 mts Duración de descarga 30 segundos Duración de descarga 30 segundos No deja residuos No deja residuos Tiene tobera o corneta Tiene tobera o corneta Co2 a 850 psi Co2 a 850 psi

7 Curso de inducción 2007 7 Extintor de polvo químico Aplicable a fuegos clase a-b-c Aplicable a fuegos clase a-b-c Alcance de 4 a 6 mts Alcance de 4 a 6 mts Tiempo de descarga 25 segundos Tiempo de descarga 25 segundos Cápsula o presión acumulada (manómetro) Cápsula o presión acumulada (manómetro) Corrosivo Corrosivo Nitrógeno, aire seco o Co2 Nitrógeno, aire seco o Co2

8 8 Extintor de polvo químico para metales No es específico para un solo tipo de combustible No es específico para un solo tipo de combustible Alcance de 4 a 6 metros Alcance de 4 a 6 metros Tiempo de descarga 30 seg Tiempo de descarga 30 seg Color amarillo Color amarillo Boquilla rígida Boquilla rígida Nitrógeno, aire seco o Co2 Nitrógeno, aire seco o Co2

9 9 Extintor para fuegos clase K Aplicable en fuegos clase k Aplicable en fuegos clase k Acero inoxidable Acero inoxidable Tiempo de descarga 1 min Tiempo de descarga 1 min Alcance 4 mts Alcance 4 mts Aire comprimido 100psi Aire comprimido 100psi

10 10 Extintor Agente extinguidor Agente expulsor Capacidad Tipo de fuego Alcance AguaAgua Aire comprimido 9.5 litros A 9 – 12 m CO 2 VariadoA-B 2 – 6 m Polvo químico P.Q. con fosfato monoamónico CO 2, Nitrógeno o aire seco VariadoA-B-C 4 – 6 m Metales Grafitados, cloruro de sodio y cobre CO 2, Nitrógeno o aire seco VariadoD 4 – 6 m Clase K Sales de potasio con bajo pH Aire comprimido VariadoK 10 – 12 m

11 Curso de inducción 2007 11 Objetivos de Capacitación Lección 2 Al finalizar esta lección el participante será capaz de: 1. Mencionar 5 normas de seguridad para trabajar con extintores 2. Mencionar el procedimiento para utilizar un extintor

12 Curso de inducción 2007 12 Normas de seguridad Utilizar el equipo de protección completo Utilizar el equipo de protección completo Trabajar en parejas Trabajar en parejas Identificar el material involucrado y sus dimensiones Identificar el material involucrado y sus dimensiones Verificar el estado de la carga de extintor Verificar el estado de la carga de extintor Si el material en combustión es un metal no agregar agua ya que puede provocar una reacción violenta Si el material en combustión es un metal no agregar agua ya que puede provocar una reacción violenta Sujete la manguera del extintor de CO 2 correctamente Sujete la manguera del extintor de CO 2 correctamente

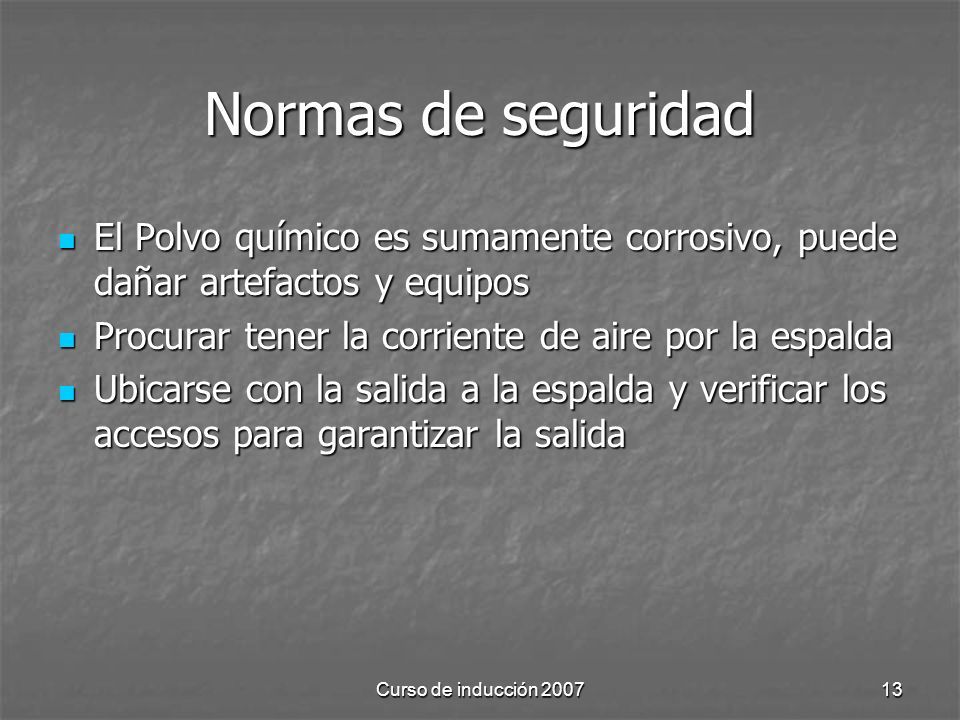

13 Curso de inducción 2007 13 Normas de seguridad El Polvo químico es sumamente corrosivo, puede dañar artefactos y equipos El Polvo químico es sumamente corrosivo, puede dañar artefactos y equipos Procurar tener la corriente de aire por la espalda Procurar tener la corriente de aire por la espalda Ubicarse con la salida a la espalda y verificar los accesos para garantizar la salida Ubicarse con la salida a la espalda y verificar los accesos para garantizar la salida

14 Curso de inducción 2007 14 Procedimiento de trabajo Primeros verificar el material involucrado y seleccionar el tipo de extintor adecuado Primeros verificar el material involucrado y seleccionar el tipo de extintor adecuado Transportar el aparato hasta una distancia segura de trabajo Transportar el aparato hasta una distancia segura de trabajo Remover el seguro de la válvula de accionamiento Remover el seguro de la válvula de accionamiento Colocar el extintor en posición vertical Colocar el extintor en posición vertical Si el extintor tiene cápsula externa, perforarla Si el extintor tiene cápsula externa, perforarla Sujetar la manguera y apuntar a la base del fuego Sujetar la manguera y apuntar a la base del fuego Oprimir la válvula de descarga Oprimir la válvula de descarga

15 Curso de inducción 2007 15 Procedimiento de trabajo Aplique el agente extintor en forma de barrido y avance Aplique el agente extintor en forma de barrido y avance Al finalizar la aplicación retirarse retrocediendo sin perder de vista el área afectada, de manera que se puede detectar una posible reignición. Al finalizar la aplicación retirarse retrocediendo sin perder de vista el área afectada, de manera que se puede detectar una posible reignición.

16 Curso de inducción 2007 16 Inspección y mantenimiento Inspección Inspección Examen rápido para asegurarse que el extintor está cargado y operable. Debe efectuarse diariamente Examen rápido para asegurarse que el extintor está cargado y operable. Debe efectuarse diariamente Mantenimiento Mantenimiento Verificación completa del extintor. Está destinada a dar la máxima seguridad de que el aparato funcionará efectiva y seguramente Verificación completa del extintor. Está destinada a dar la máxima seguridad de que el aparato funcionará efectiva y seguramente

17 Curso de inducción 2007 17 Recarga Únicamente el extintor de agua a presión puede ser recargado en las estaciones Únicamente el extintor de agua a presión puede ser recargado en las estaciones Si se utiliza otro tipo de extintor, se debe de sacar de la unidad y coordinar la recarga del mismo. Si se utiliza otro tipo de extintor, se debe de sacar de la unidad y coordinar la recarga del mismo.

18 Curso de inducción 2007 18 Procedimiento para recargar un extintor de agua 1. Drenar totalmente el aire 2. Desacoplar el cilindro de la válvula de accionamiento 3. Rellenar el cilindro con agua 4. Añadir el espumógeno o aditivo preestablecido en la estación 5. Acoplar la válvula al cilindro 6. Presurizar el cilindro con aire sin exceder la presión recomendado por el fabricante.

19 Curso de inducción 2007 19 Procedimiento para recargar un extintor de agua 123 45 6

20 Curso de inducción 2007 20 Prueba hidrostática Tipo de extintor Frecuencia de prueba Agua a presión 5 años Bióxido de carbono 12 años Polvo químico 12 años

21 Curso de inducción 2007 21 Objetivos de capacitación Lección 3 Al finalizar la lección, el participante será capaz de: 1. Mencionar los componente del pulverizador de agua portátil (IFEX) 2. Mencionar las características de cada componente 3. Describir el procedimiento de trabajo

22 Curso de inducción 2007 22 Pulverizador de agua portátil (IFEX) Está conformado por Está conformado por Recipiente de acero inoxidable, sujetado a un arnés Recipiente de acero inoxidable, sujetado a un arnés Cilindro con aire comprimido Cilindro con aire comprimido Pitón de descarga o bazuca Pitón de descarga o bazuca Se pueden realizar 10 descargas efectivas Se pueden realizar 10 descargas efectivas

23 Curso de inducción 2007 23 Pistola pulverizador (Bazuca) Acero inoxidable Acero inoxidable Capacidad de 0.8 litros de agua Capacidad de 0.8 litros de agua Expulsa el agua a 360 PSI Expulsa el agua a 360 PSI Rango de alcance efectivo 1 – 10 m Rango de alcance efectivo 1 – 10 m Seguro junto al gatillo, correa ajustable de nomex, diafragma de chorro, acoples receptores para mangueras (agua y aire) y válvula de carga para el agua. Seguro junto al gatillo, correa ajustable de nomex, diafragma de chorro, acoples receptores para mangueras (agua y aire) y válvula de carga para el agua.

24 Curso de inducción 2007 24 Pistola pulverizador (Bazuca)

25 Curso de inducción 2007 25 Cilindro o contenedor para agua Construido en acero inoxidable Construido en acero inoxidable Capacidad de 13 litros Capacidad de 13 litros Presión de trabajo 72 PSI Presión de trabajo 72 PSI Arnés ajustable a la espalda, con correas de nomex Arnés ajustable a la espalda, con correas de nomex En la parte superior, tiene un botón rojo para drenar el aire En la parte superior, tiene un botón rojo para drenar el aire Manómetro para indicar la presión del contenedor Manómetro para indicar la presión del contenedor Válvula de alivio que se activa a 87 PSI Válvula de alivio que se activa a 87 PSI

26 Curso de inducción 2007 26 Cilindro o contenedor para agua

27 Curso de inducción 2007 27 Cilindro para aire comprimido Fabricado en hierro Fabricado en hierro Capacidad de 2 litros Capacidad de 2 litros Presión 4350 PSI Presión 4350 PSI Se acopla al regulador que se encuentra en el arnés el cual tiene un manómetro que indica la carga del cilindro. Se acopla al regulador que se encuentra en el arnés el cual tiene un manómetro que indica la carga del cilindro.

28 Curso de inducción 2007 28 Cilindro para aire comprimido

29 Curso de inducción 2007 29 Procedimiento de trabajo 1. Utilizar equipo de protección completo 2. Verifique que las mangueras están conectadas correctamente 3. Abrir el cilindro de aire 4. Cargar la bazuca en posición inclinada hacia arriba, hasta que salga agua a través del diafragma 5. Desactive el seguro 6. Inicie la aplicación alrededor y sobre el foco principal del incendio 7. Activar el seguro 8. Evaluar la efectividad del procedimiento

30 Curso de inducción 2007 30 FIN Academia Nacional de Bomberos INDUCCIÓN 2007
