1 EXTINTORES PORTATILES
BC

2 VICTOR MARIO POLANCO BARONA
35 Años. Bombero Estructural – 1994. Prof. Salud Ocupacional – Uniquindio / 2003. Instructor PRIMAP – CPI / OFDA – USAID Instructor Fuego I / NFPA 1041. Entrenador y Evaluador de Competencias para Trabajo Seguro en Alturas – SENA Asesor Externo Seguridad Industrial – ARP`S

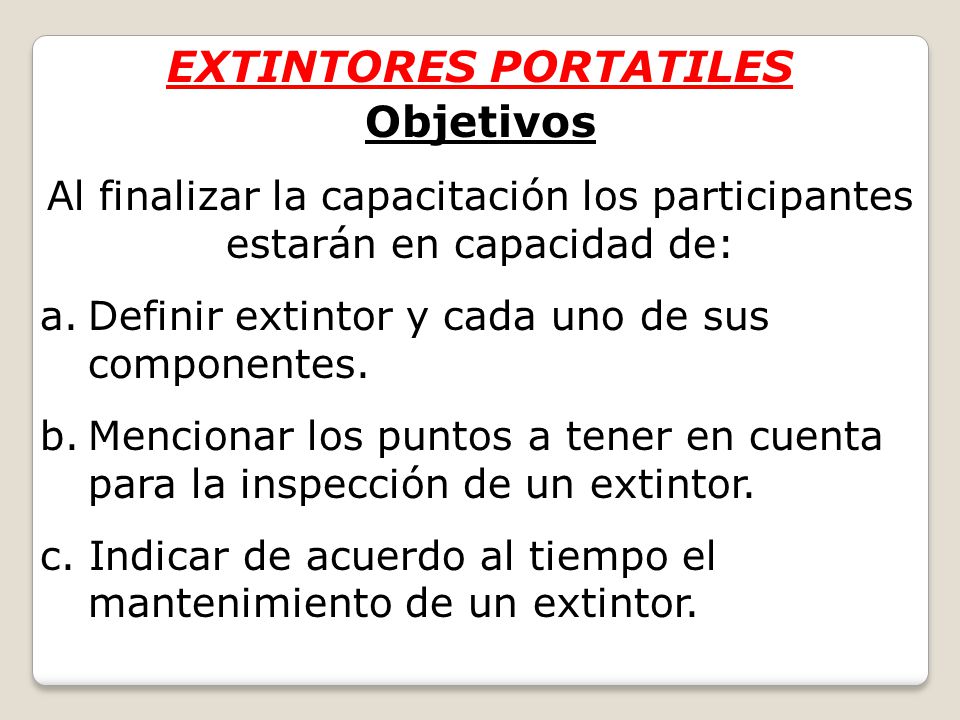

3 EXTINTORES PORTATILES
Objetivos Al finalizar la capacitación los participantes estarán en capacidad de: Definir extintor y cada uno de sus componentes. Mencionar los puntos a tener en cuenta para la inspección de un extintor. c. Indicar de acuerdo al tiempo el mantenimiento de un extintor.

4 EXTINTORES PORTATILES
Objetivos d. Mencionar los tipos de extintores y su efectividad. e. Enumerar los pasos para la operación de un extintor. f. Demostrar la operación de un extintor en un simulacro de fuego incipiente.

5 EXTINTORES PORTATILES «Es el primer auxilio de un fuego incipiente»
Definición Recipiente que almacena un agente extintor el cual puede ser liquido, sólido o gaseoso al cual se le inyecta un agente expulsor, capaz de apagar un fuego incipiente a través de un mecanismo de aplicación (válvula) «Es el primer auxilio de un fuego incipiente»

6 EXTINTORES PORTATILES
Norma Tecnica NORMA 10 NFPA NFPA: National Fire Protection Association

7 EXTINTORES PORTATILES
Componentes MECANISMO APLICACION (VALVULA) AGENTE EXPULSOR 20% PRESION CILINDRO ENVASE RECIPIENTE BC AGENTE EXTINTOR 80% APAGA

8 Componentes MANIJA DE APLICACIÓN MANOMETRO TRANSPORTE AGENTE EXPULSOR
EXTINTOR TUBO SIFON MANOMETRO MANGUERA RECIPIENTE BASE

9 EXTINTORES PORTATILES Verificación Funcionamiento
Peso: Agente Extintor. Sello de Seguridad: Garantía. Etiqueta: Fecha carga, vencimiento, instrucciones, precauciones. Manómetro: Agente Expulsor.

10 EXTINTORES PORTATILES Verificación Funcionamiento
MANOMETRO: Agente Expulsor. SIN PRESION NORMAL SOBRECARGA

11 EXTINTORES PORTATILES
Mantenimiento Diario: Inspección Manómetro. Semanal: Limpieza. Mensual: Ejercicio (PQS) Anual: Practica, recarga y mantenimiento.

12 EXTINTORES PORTATILES

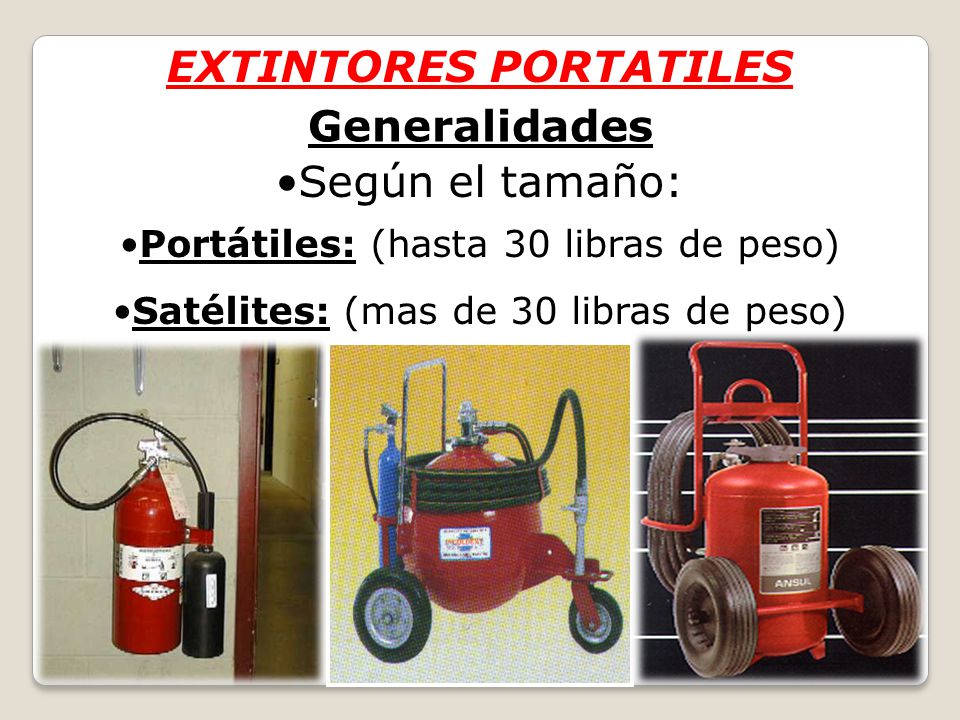

Generalidades Según el tamaño: Portátiles: (hasta 30 libras de peso) Satélites: (mas de 30 libras de peso)

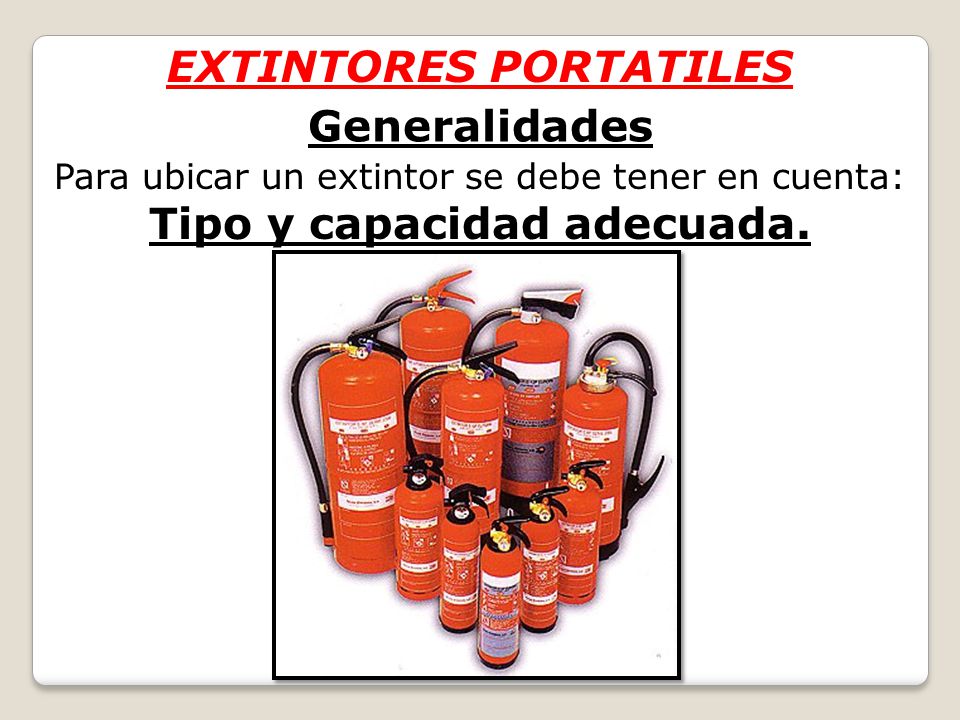

13 EXTINTORES PORTATILES Tipo y capacidad adecuada.
Generalidades Para ubicar un extintor se debe tener en cuenta: Tipo y capacidad adecuada.

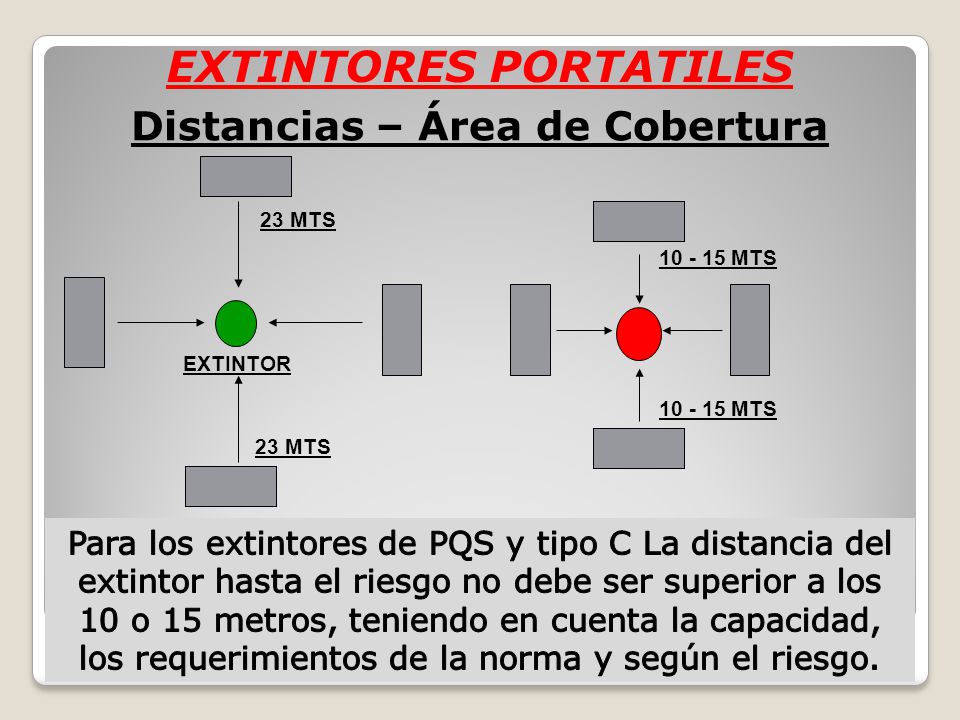

14 EXTINTORES PORTATILES Distancias – Área de Cobertura
23 MTS MTS EXTINTOR MTS 23 MTS Para los extintores de PQS y tipo C La distancia del extintor hasta el riesgo no debe ser superior a los o 15 metros, teniendo en cuenta la capacidad, los requerimientos de la norma y según el riesgo.

15 EXTINTORES PORTATILES Generalidades (Ubicación)
MANTENGA ESTA AREA DESPEJADA ABC EXTINTOR MANTENGA ESTA AREA DESPEJADA

16 EXTINTORES PORTATILES
Generalidades Según la sustancia extintora expelen: agua, polvo químico seco, gases.

17 EXTINTORES PORTATILES (TIPOS)
Agua a Presión Color: Verde o Plateado Agente Extintor: Agua + Penetrante (3%) Agente Expulsor: Nitrógeno. Capacidad: 2,5 – 14 Gls. Alcance: 9 Metros. Efectivo: Fuegos clase A Elimina: Calor. Recarga: Anual.

18 EXTINTORES PORTATILES (TIPOS)
Polvo Químico Seco BC Color: Rojo. Agente Extintor: PQS Bicarbonato de sodio. Agente Expulsor: Nitrógeno. Capacidad: 2,5,10,20,30,50,80,150 Lbs. Alcance: 3 Mts. Efectivo: Fuegos clase B Elimina: Oxigeno, Reacciones en cadena. Recarga: Anual. BC

19 EXTINTORES PORTATILES (TIPOS)

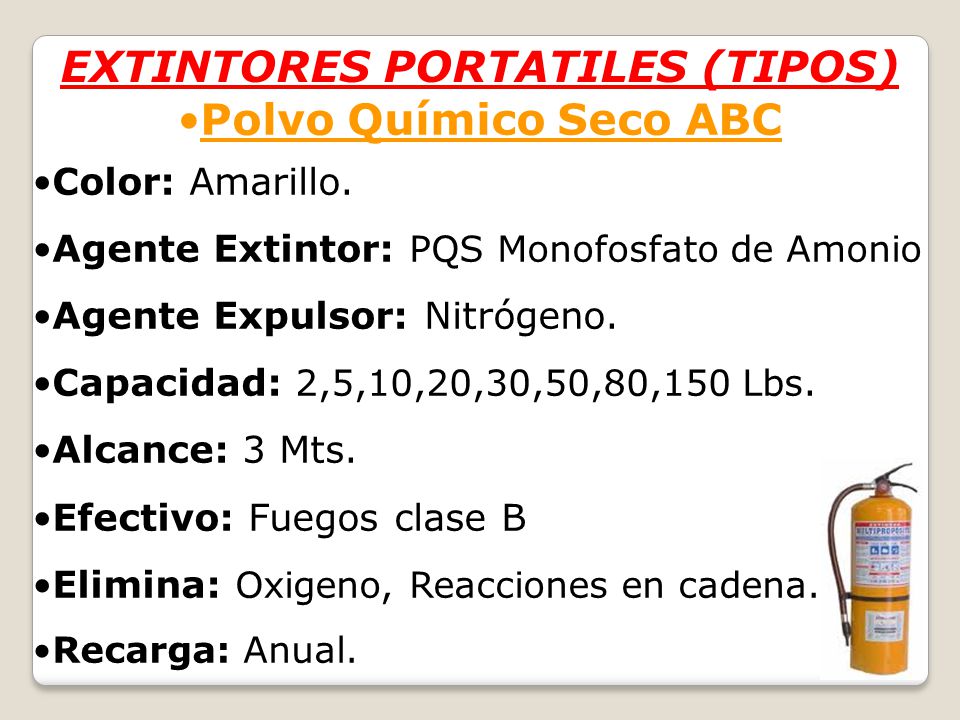

Polvo Químico Seco ABC Color: Amarillo. Agente Extintor: PQS Monofosfato de Amonio Agente Expulsor: Nitrógeno. Capacidad: 2,5,10,20,30,50,80,150 Lbs. Alcance: 3 Mts. Efectivo: Fuegos clase B Elimina: Oxigeno, Reacciones en cadena. Recarga: Anual.

20 EXTINTORES PORTATILES (TIPOS) Bióxido de Carbono Co2-BC
Color: Rojo – Azul (sin manómetro, con corneta) Agente Extintor: Bióxido de Carbono (liquido) Agente Expulsor: Bióxido de Carbono (gaseoso) Capacidad: 5,10,15,20,50,75.Lbs. Alcance: 2 Mts. Efectivo: Fuegos clase C. Elimina: Oxigeno. Recarga: Cada 5 años.

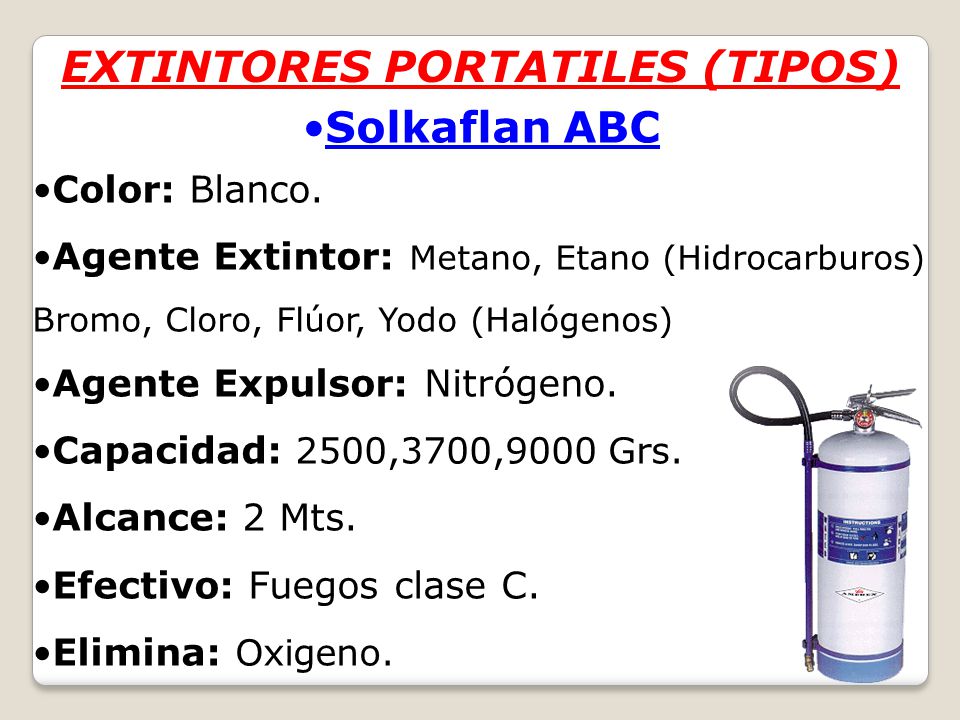

21 EXTINTORES PORTATILES (TIPOS)
Solkaflan ABC Color: Blanco. Agente Extintor: Metano, Etano (Hidrocarburos) Bromo, Cloro, Flúor, Yodo (Halógenos) Agente Expulsor: Nitrógeno. Capacidad: 2500,3700,9000 Grs. Alcance: 2 Mts. Efectivo: Fuegos clase C. Elimina: Oxigeno.

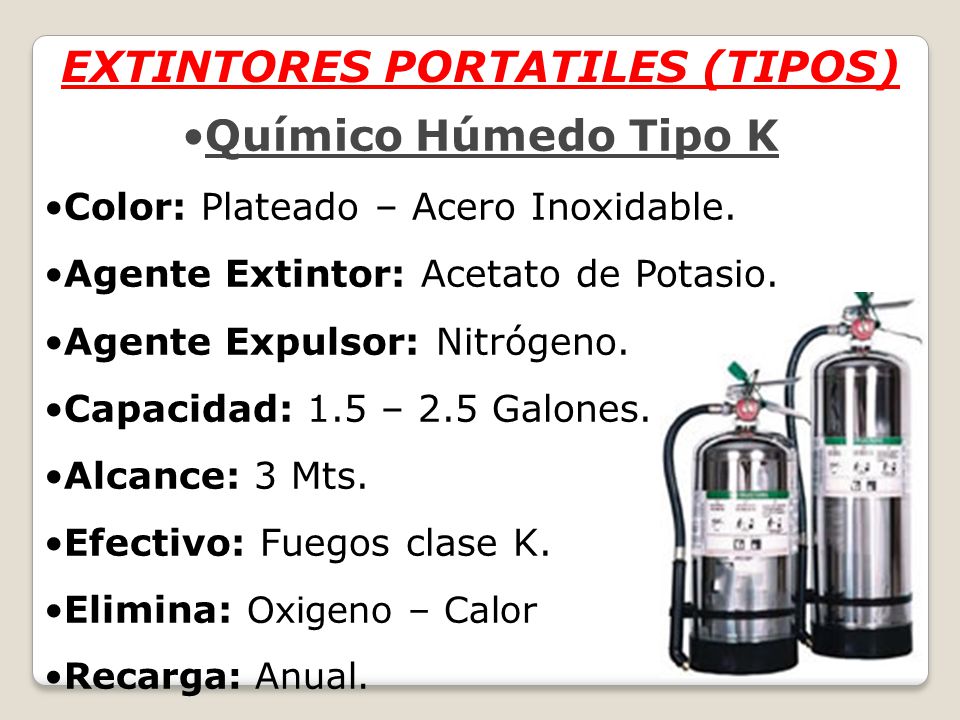

22 EXTINTORES PORTATILES (TIPOS)
Químico Húmedo Tipo K Color: Plateado – Acero Inoxidable. Agente Extintor: Acetato de Potasio. Agente Expulsor: Nitrógeno. Capacidad: 1.5 – 2.5 Galones. Alcance: 3 Mts. Efectivo: Fuegos clase K. Elimina: Oxigeno – Calor Recarga: Anual.

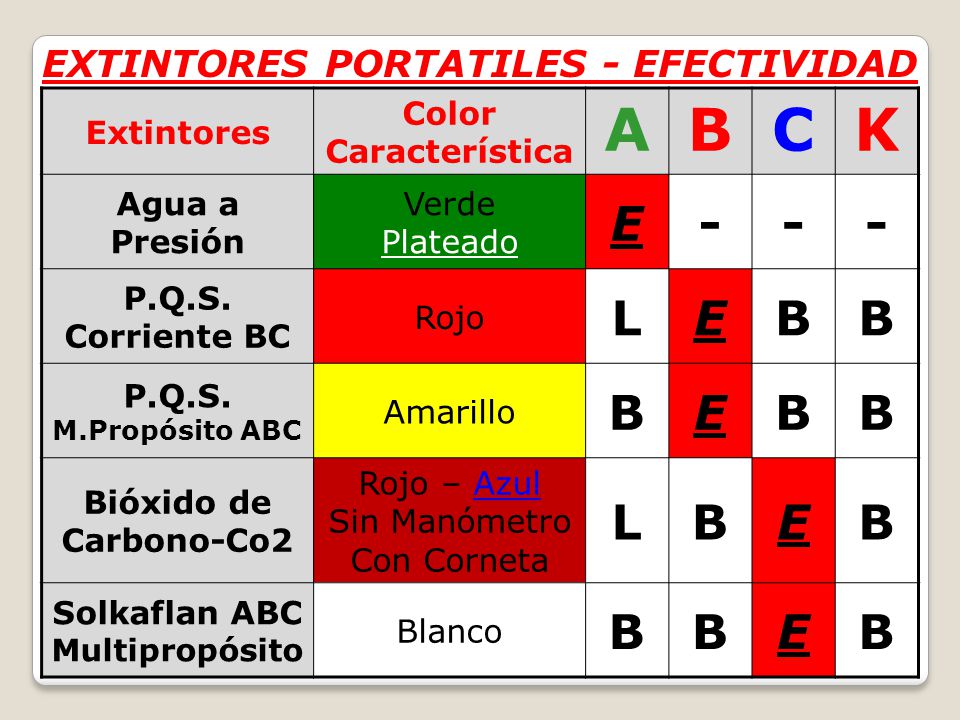

23 EXTINTORES PORTATILES - EFECTIVIDAD
Color Característica A B C K Agua a Presión Verde Plateado E - P.Q.S. Corriente BC Rojo L M.Propósito ABC Amarillo Bióxido de Carbono-Co2 Rojo – Azul Sin Manómetro Con Corneta Solkaflan ABC Multipropósito Blanco

24 EXTINTORES PORTATILES

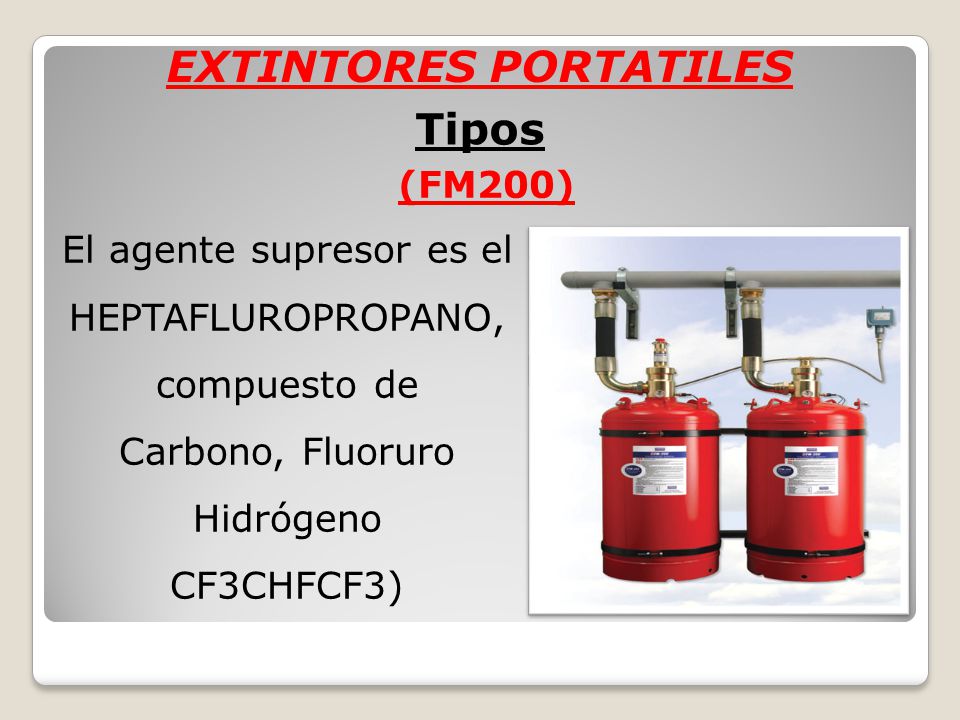

Tipos (FM200) El agente supresor es el HEPTAFLUROPROPANO, compuesto de Carbono, Fluoruro Hidrógeno CF3CHFCF3)

25 EXTINTORES PORTATILES Equipo Automático de Extinción – FM200

26 EXTINTORES PORTATILES

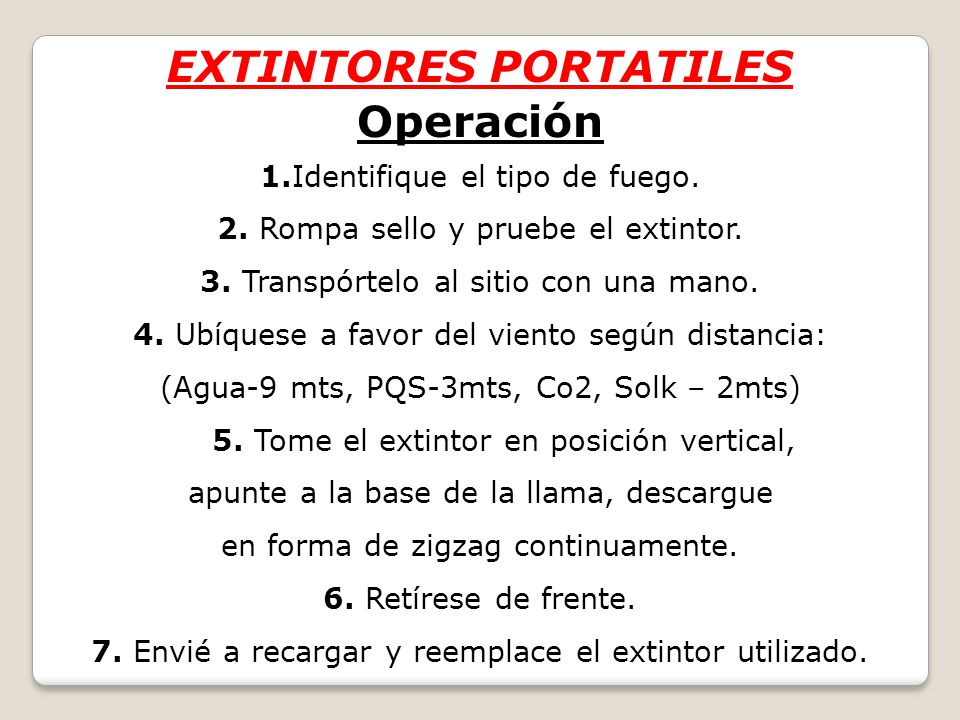

Operación 1.Identifique el tipo de fuego. 2. Rompa sello y pruebe el extintor. 3. Transpórtelo al sitio con una mano. 4. Ubíquese a favor del viento según distancia: (Agua-9 mts, PQS-3mts, Co2, Solk – 2mts) 5. Tome el extintor en posición vertical, apunte a la base de la llama, descargue en forma de zigzag continuamente. 6. Retírese de frente. 7. Envié a recargar y reemplace el extintor utilizado.

27 VICTOR MARIO POLANCO BARONA
AGRADECE SU PARTICIPACION
