Es un cursograma que consigna la actividad de las manos (o extremidades) del operario indicando la relación entre ellas.cursograma.

Presentación del tema: "Es un cursograma que consigna la actividad de las manos (o extremidades) del operario indicando la relación entre ellas.cursograma."— Transcripción de la presentación:

1

2

3 Es un cursograma que consigna la actividad de las manos (o extremidades) del operario indicando la relación entre ellas.cursograma

4  Este diagrama sirve principalmente para estudiar operaciones repetitivas y se registra un solo ciclo completo de trabajo, pero con mas detalles.  También para simplificar el trabajo y perfeccionarlo.  Lo que se realiza en un cursograma analítico como una sola operación pero en este se descompone en varias actividades elementales.

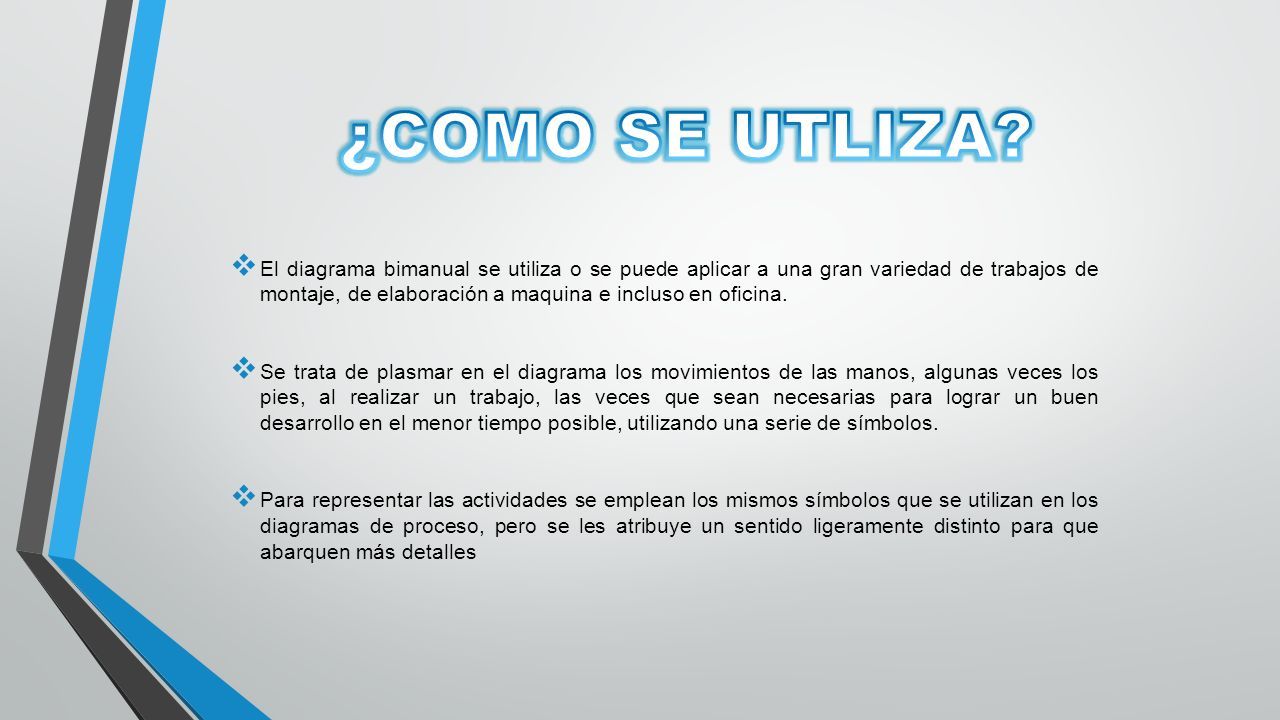

5  El diagrama bimanual se utiliza o se puede aplicar a una gran variedad de trabajos de montaje, de elaboración a maquina e incluso en oficina.  Se trata de plasmar en el diagrama los movimientos de las manos, algunas veces los pies, al realizar un trabajo, las veces que sean necesarias para lograr un buen desarrollo en el menor tiempo posible, utilizando una serie de símbolos.  Para representar las actividades se emplean los mismos símbolos que se utilizan en los diagramas de proceso, pero se les atribuye un sentido ligeramente distinto para que abarquen más detalles

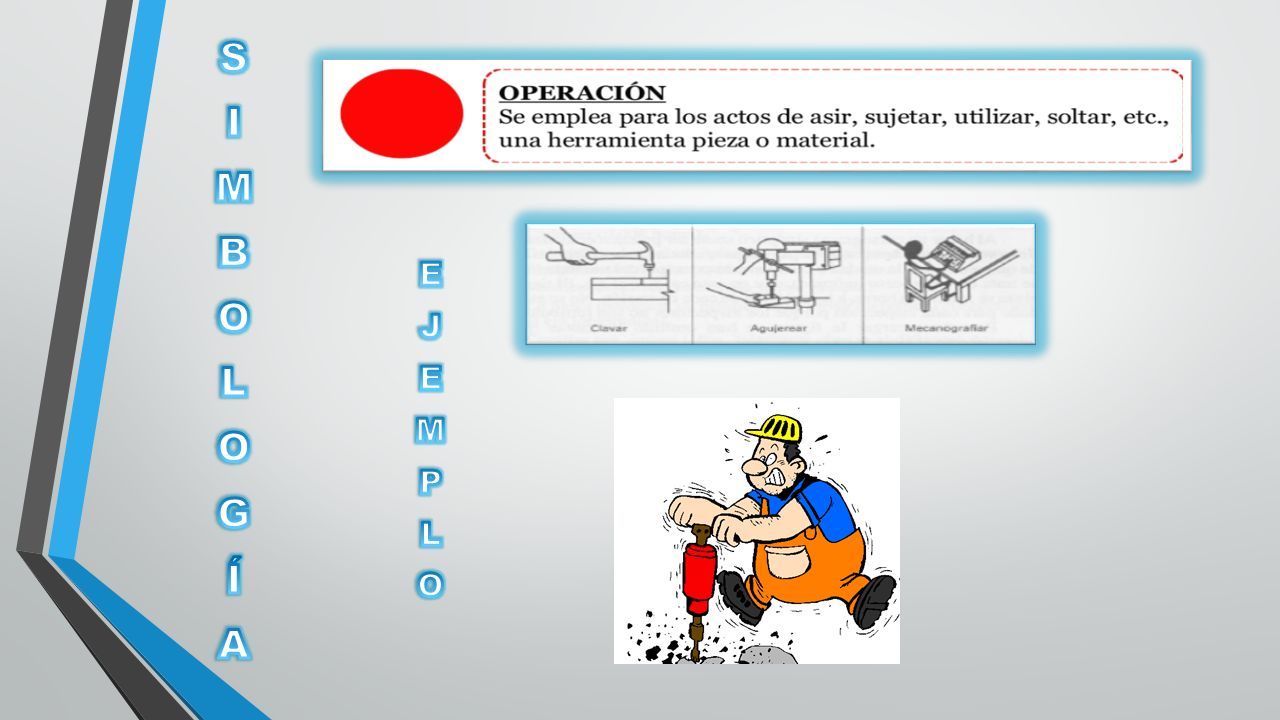

6

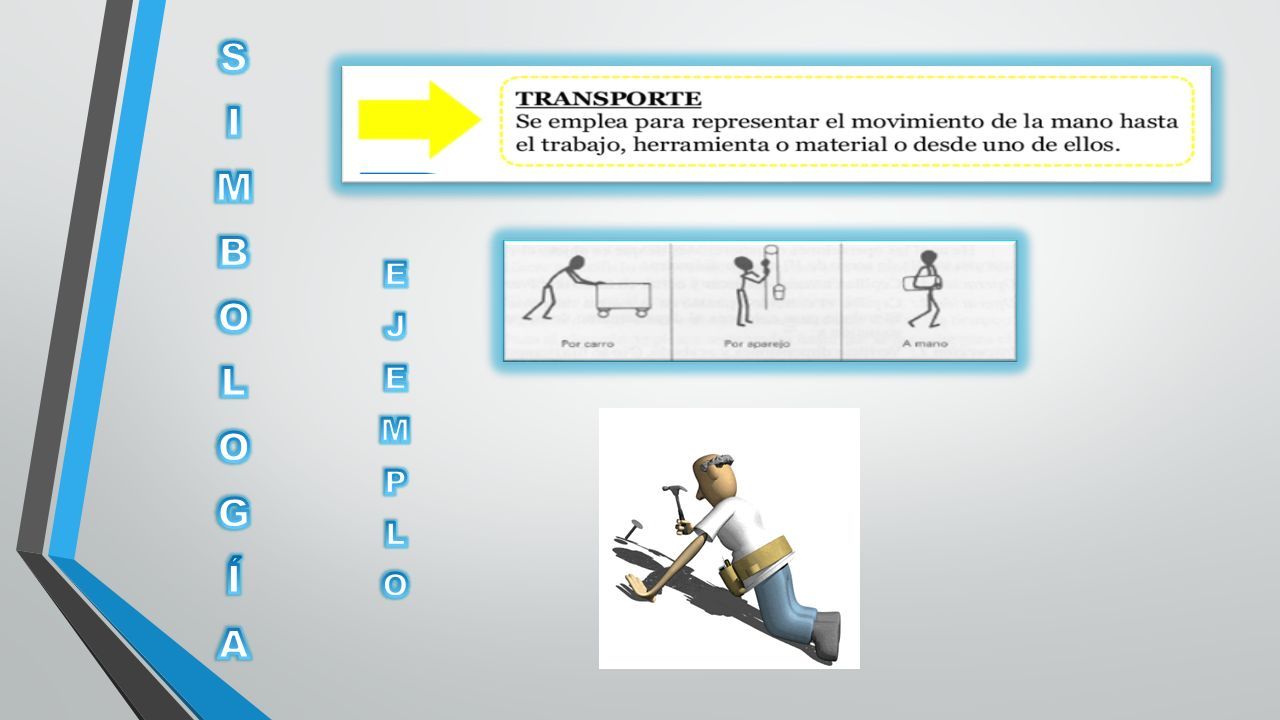

7

8

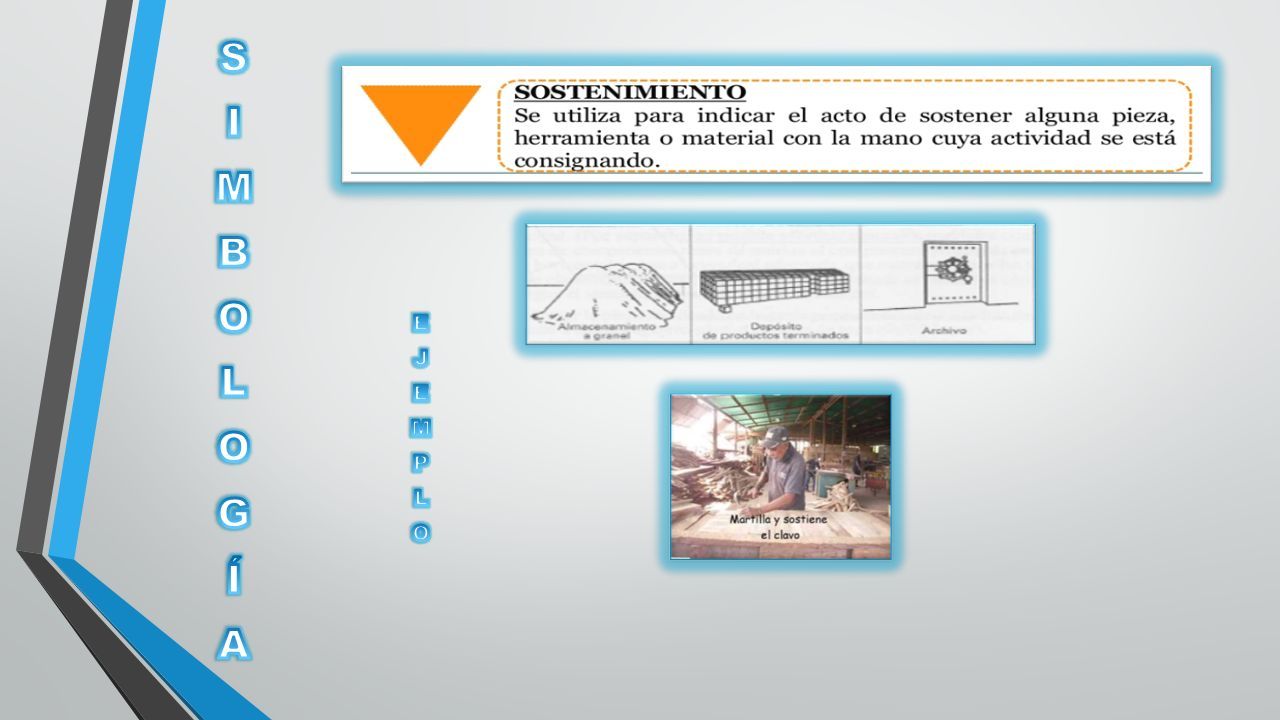

9

10 INSPECCIÓN no se emplea casi, porque durante la inspección de un objeto los movimientos de la mano vienen a ser (operaciones) a los efectos del diagrama. Sin embargo, algunas veces es útil ya que se resalta que se examina algo.

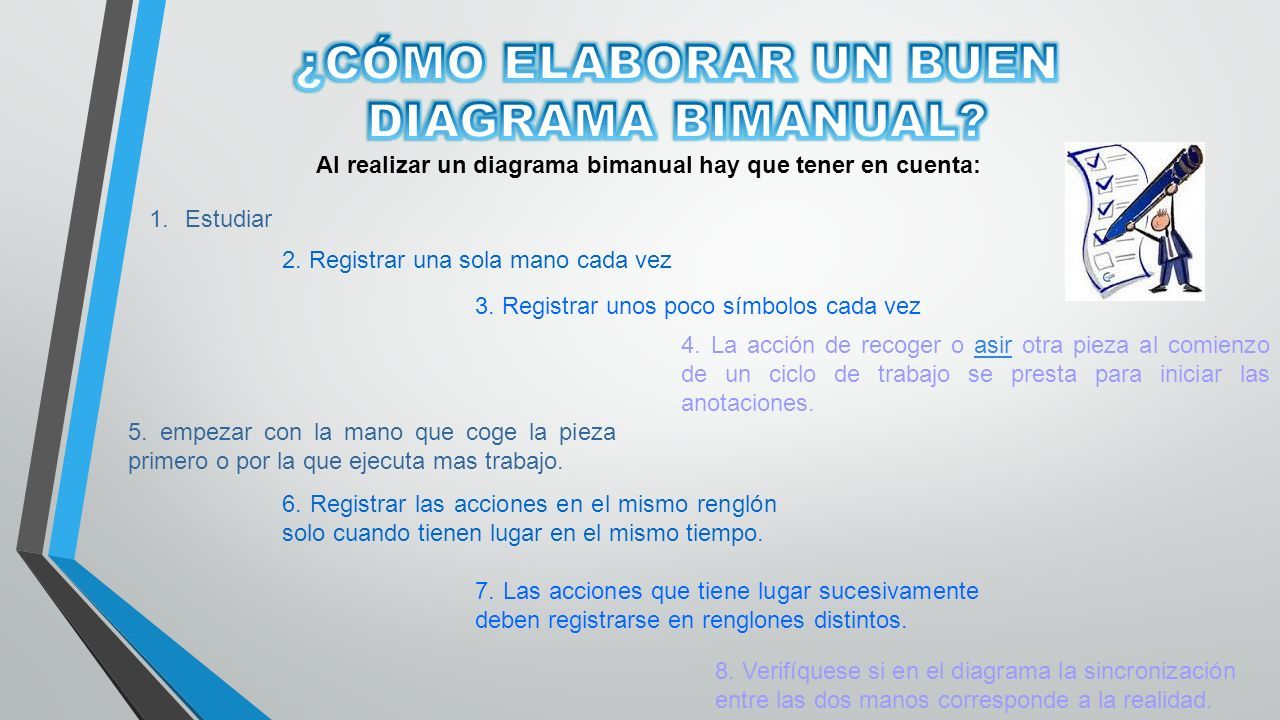

11 Al realizar un diagrama bimanual hay que tener en cuenta: 1.Estudiar 2. Registrar una sola mano cada vez 3. Registrar unos poco símbolos cada vez 4. La acción de recoger o asir otra pieza al comienzo de un ciclo de trabajo se presta para iniciar las anotaciones.asir 5. empezar con la mano que coge la pieza primero o por la que ejecuta mas trabajo. 6. Registrar las acciones en el mismo renglón solo cuando tienen lugar en el mismo tiempo. 7. Las acciones que tiene lugar sucesivamente deben registrarse en renglones distintos. 8. Verifíquese si en el diagrama la sincronización entre las dos manos corresponde a la realidad.

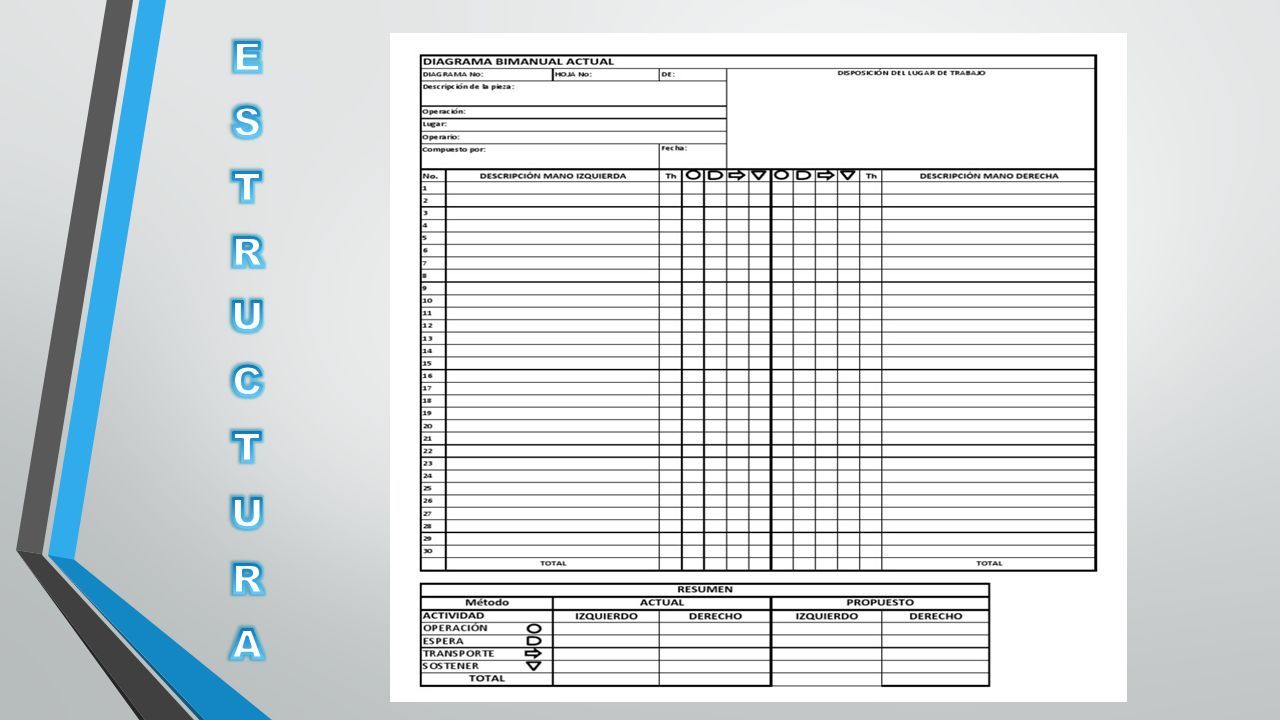

12

13 Este ejemplo muestra el empleo de un diagrama bimanual para el corte de tubos de vidrio en trozos cortos con ayuda de una plantilla. Tubo de vidrio de 3mm de diámetro y 1m de Long.

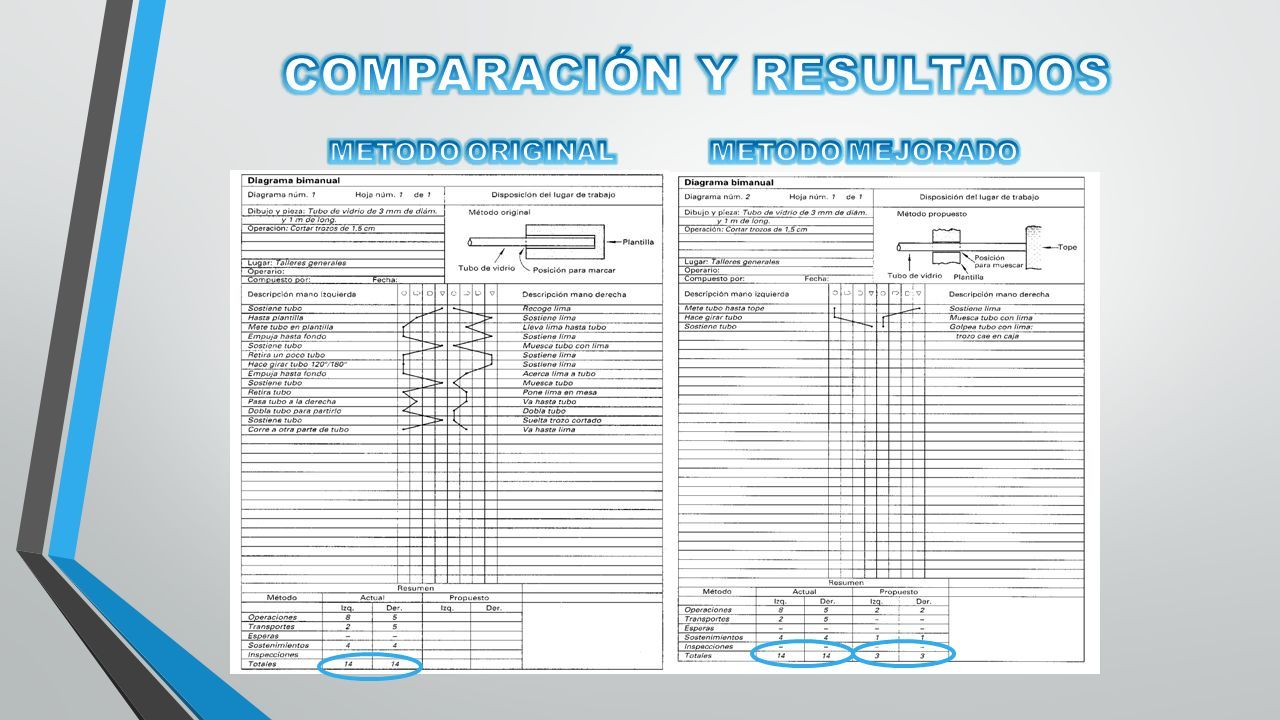

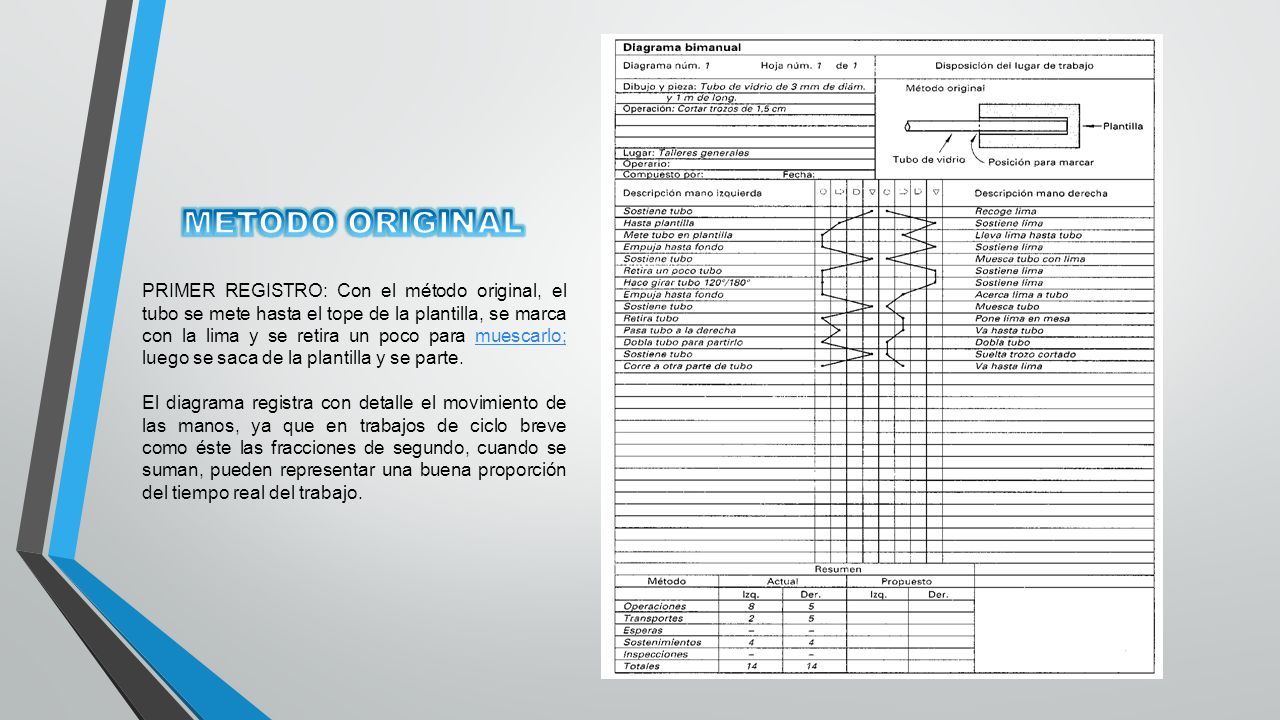

14 PRIMER REGISTRO: Con el método original, el tubo se mete hasta el tope de la plantilla, se marca con la lima y se retira un poco para muescarlo; luego se saca de la plantilla y se parte.muescarlo; El diagrama registra con detalle el movimiento de las manos, ya que en trabajos de ciclo breve como éste las fracciones de segundo, cuando se suman, pueden representar una buena proporción del tiempo real del trabajo.

15 Si se aplica la técnica de interrogatorio a cada paso del método original, se ven enseguida ciertas fallas

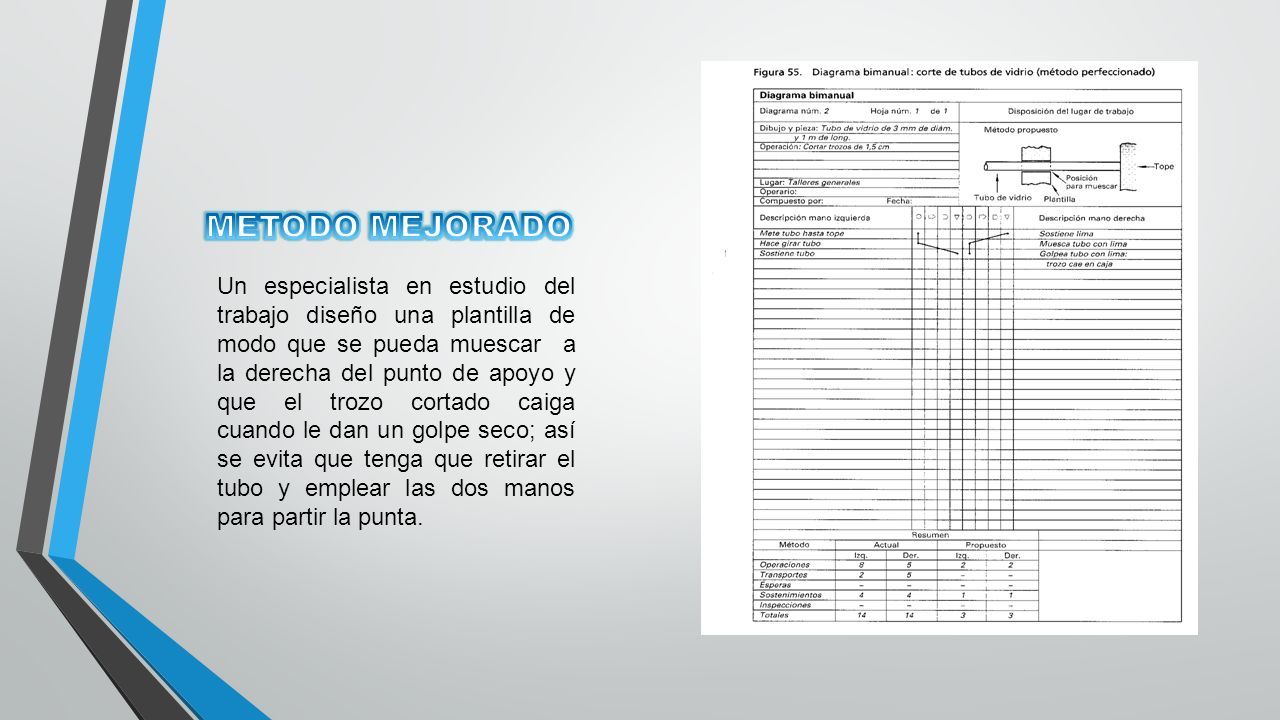

16 Un especialista en estudio del trabajo diseño una plantilla de modo que se pueda muescar a la derecha del punto de apoyo y que el trozo cortado caiga cuando le dan un golpe seco; así se evita que tenga que retirar el tubo y emplear las dos manos para partir la punta.

17

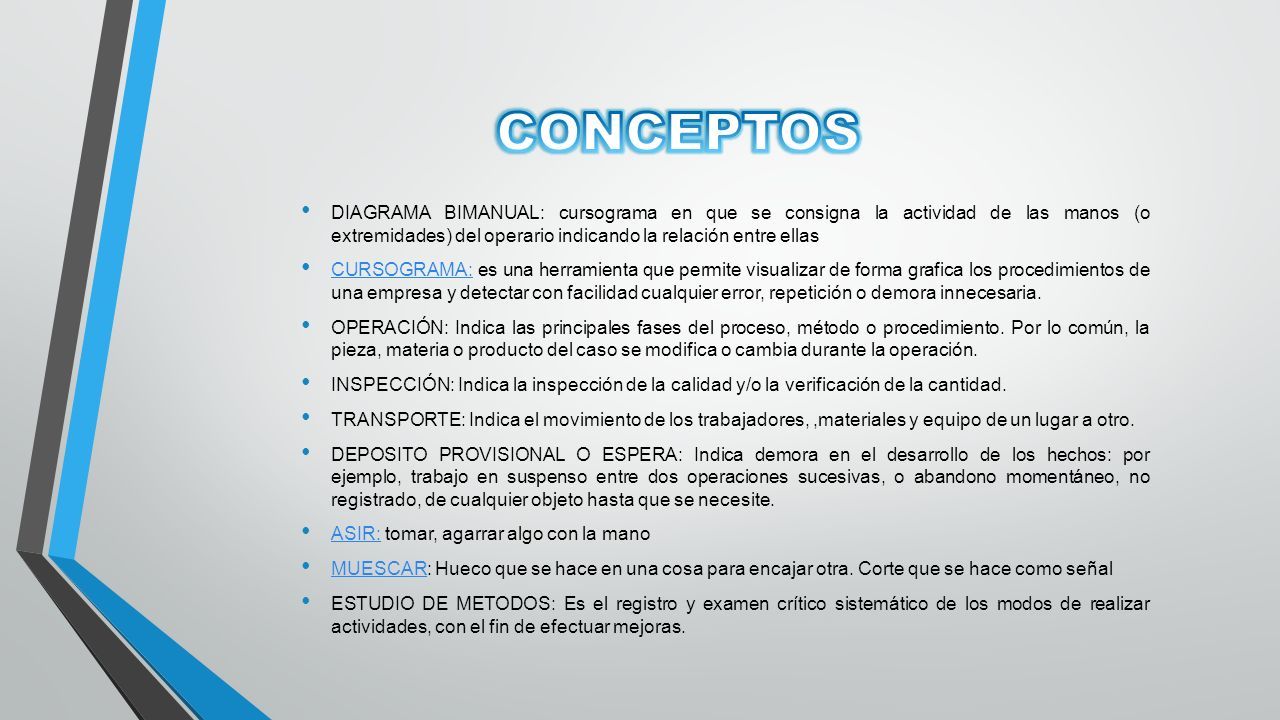

18 DIAGRAMA BIMANUAL: cursograma en que se consigna la actividad de las manos (o extremidades) del operario indicando la relación entre ellas CURSOGRAMA: es una herramienta que permite visualizar de forma grafica los procedimientos de una empresa y detectar con facilidad cualquier error, repetición o demora innecesaria. CURSOGRAMA: OPERACIÓN: Indica las principales fases del proceso, método o procedimiento. Por lo común, la pieza, materia o producto del caso se modifica o cambia durante la operación. INSPECCIÓN: Indica la inspección de la calidad y/o la verificación de la cantidad. TRANSPORTE: Indica el movimiento de los trabajadores,,materiales y equipo de un lugar a otro. DEPOSITO PROVISIONAL O ESPERA: Indica demora en el desarrollo de los hechos: por ejemplo, trabajo en suspenso entre dos operaciones sucesivas, o abandono momentáneo, no registrado, de cualquier objeto hasta que se necesite. ASIR: tomar, agarrar algo con la mano ASIR: MUESCAR: Hueco que se hace en una cosa para encajar otra. Corte que se hace como señal MUESCAR ESTUDIO DE METODOS: Es el registro y examen crítico sistemático de los modos de realizar actividades, con el fin de efectuar mejoras.

19

20

21

22 Que consisten en secuencias cronológicas de las acciones requeridas. Son guías de acción, no de pensamiento, en las que se detalla la manera exacta en que deben realizarse ciertas actividades. Los procedimientos son una serie de pasos, planes por medio de los cuales se establece un método para el manejo de actividades futuras, claramente definidas que permiten trabajar correctamente.

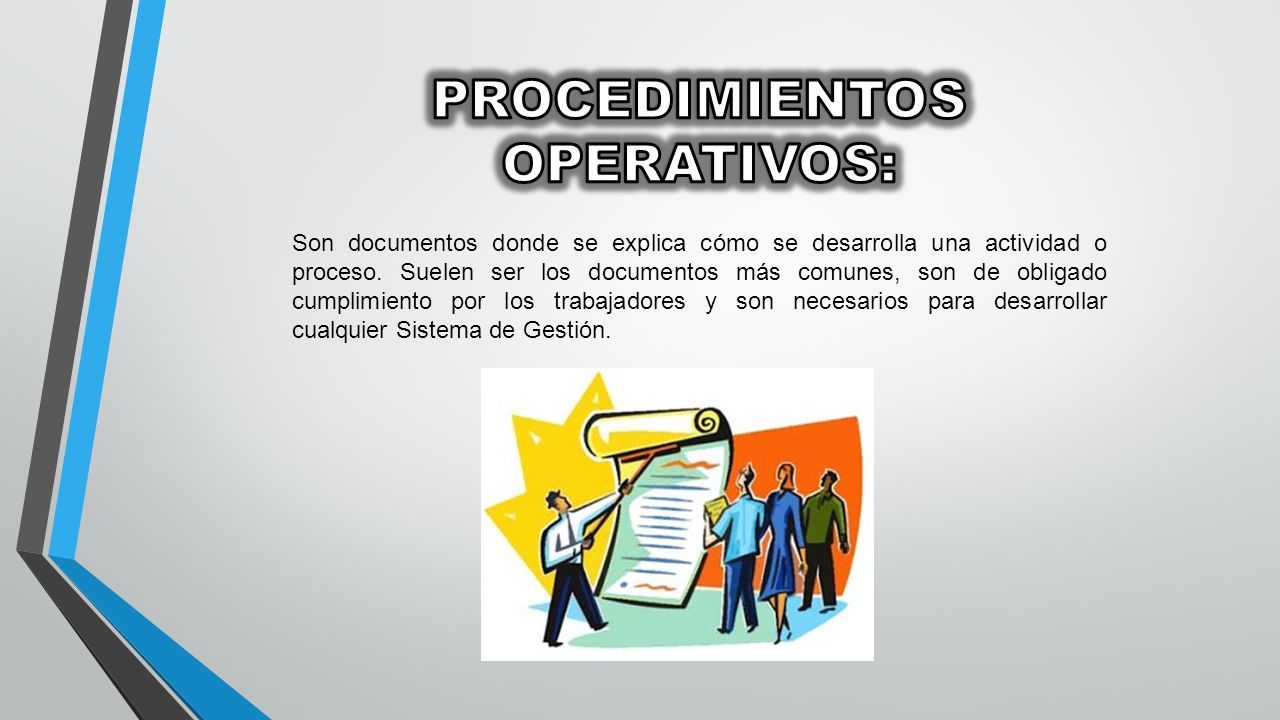

23 Son documentos donde se explica cómo se desarrolla una actividad o proceso. Suelen ser los documentos más comunes, son de obligado cumplimiento por los trabajadores y son necesarios para desarrollar cualquier Sistema de Gestión.

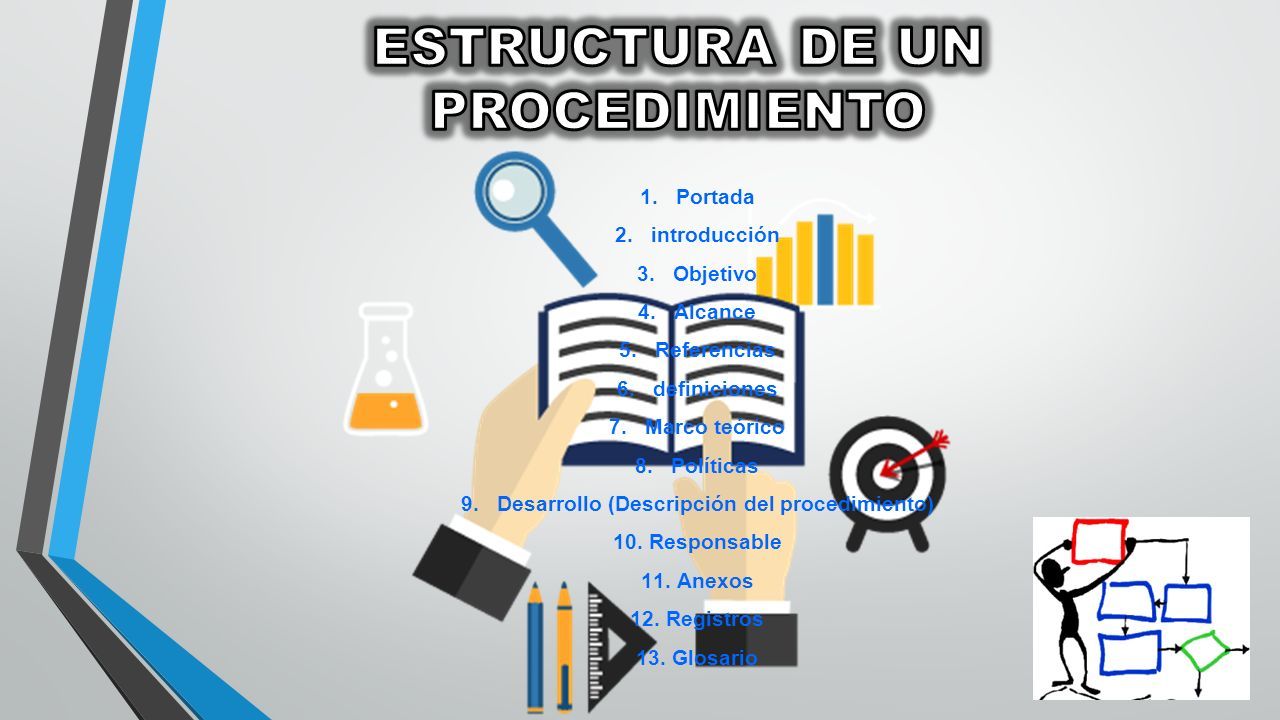

24 1.Portada 2.introducción 3.Objetivo 4.Alcance 5.Referencias 6.definiciones 7.Marco teórico 8.Políticas 9.Desarrollo (Descripción del procedimiento) 10.Responsable 11.Anexos 12.Registros 13.Glosario

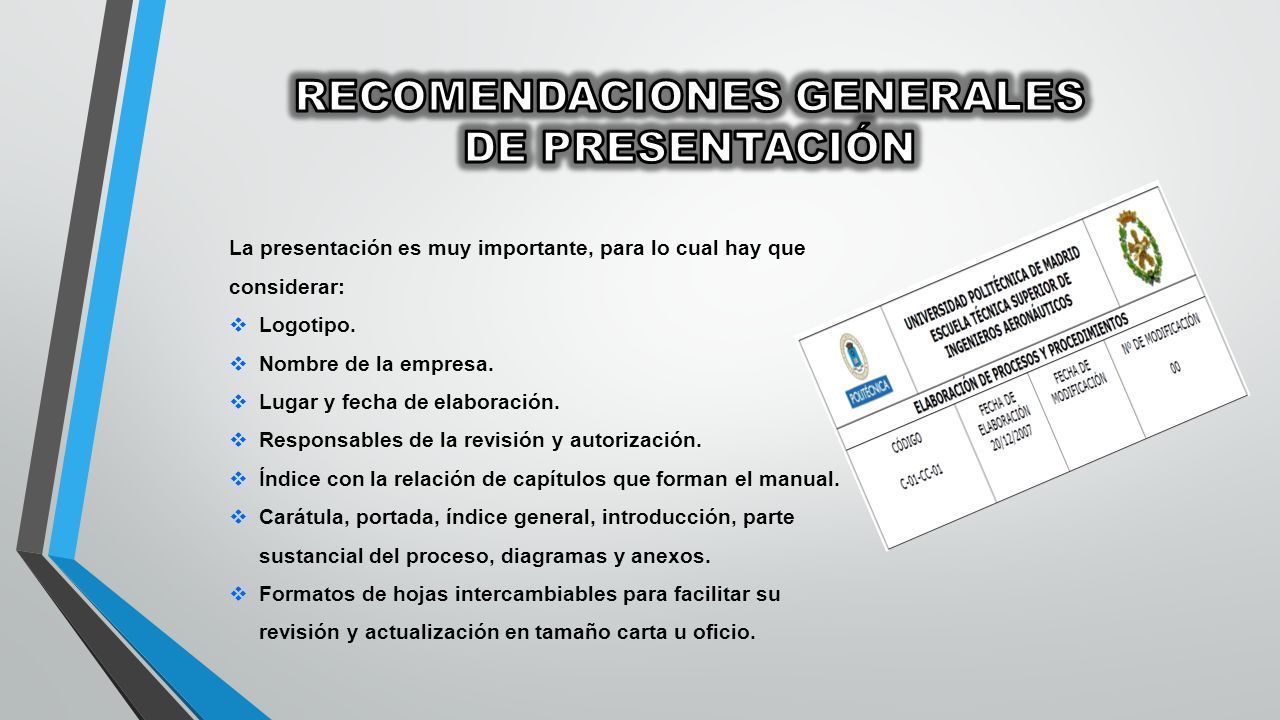

25 La presentación es muy importante, para lo cual hay que considerar:  Logotipo.  Nombre de la empresa.  Lugar y fecha de elaboración.  Responsables de la revisión y autorización.  Índice con la relación de capítulos que forman el manual.  Carátula, portada, índice general, introducción, parte sustancial del proceso, diagramas y anexos.  Formatos de hojas intercambiables para facilitar su revisión y actualización en tamaño carta u oficio.
