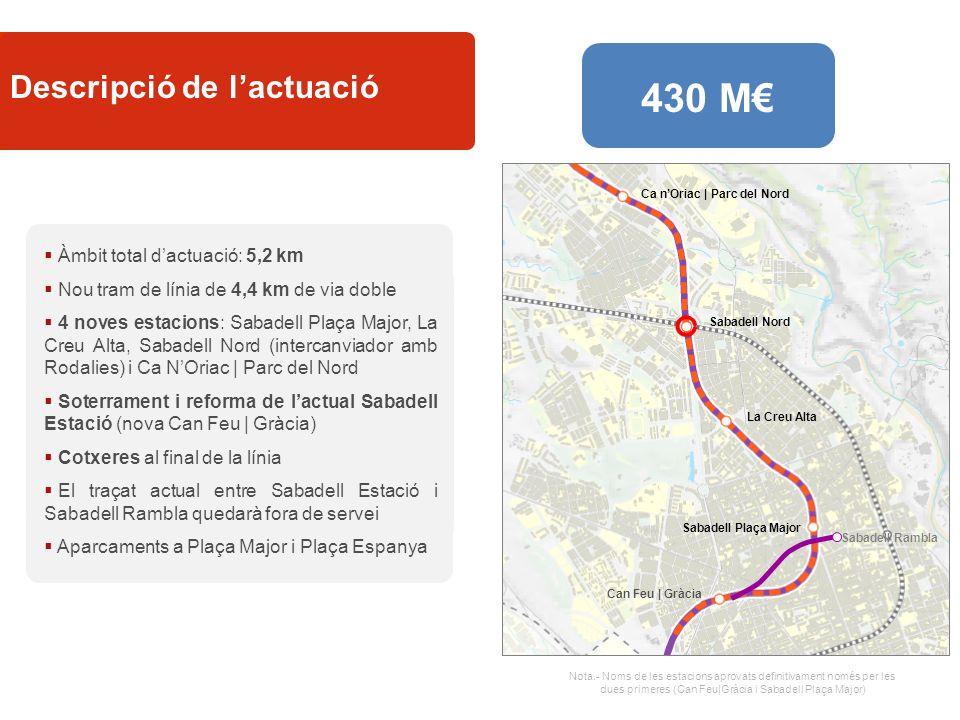

2  Àmbit total d’actuació: 5,2 km  Nou tram de línia de 4,4 km de via doble  4 noves estacions: Sabadell Plaça Major, La Creu Alta, Sabadell Nord (intercanviador amb Rodalies) i Ca N’Oriac | Parc del Nord  Soterrament i reforma de l’actual Sabadell Estació (nova Can Feu | Gràcia)  Cotxeres al final de la línia  El traçat actual entre Sabadell Estació i Sabadell Rambla quedarà fora de servei  Aparcaments a Plaça Major i Plaça Espanya Descripció de l’actuació Ca n’Oriac | Parc del Nord Sabadell Nord La Creu Alta Sabadell Plaça Major Can Feu | Gràcia Sabadell Rambla Nota.- Noms de les estacions aprovats definitivament només per les dues primeres (Can Feu|Gràcia i Sabadell Plaça Major) 430 M€

3 Ca n’Oriac | Parc del Nord Sabadell Nord La Creu Alta Sabadell Plaça Major Can Feu | Gràcia Tipologia constructiva Secció entre pantalles Túnels de 6,8 m de diàmetre Rampa  Entre pantalles: 0,7 km de túnel + 1,6 km d’estacions, pous i cotxeres. Total: 2,3 km  Amb tuneladora: 2 túnels paral·lels de 2,9 km Diàmetres: excavació 6,85 m, interior 6,0 m Profunditats entre 13 m i 33 m

4  13 setembre 2016: 2 estacions. Can Feu | Gràcia (Sabadell Estació soterrada) i Sabadell Plaça Major  Primavera 2017: Resta del perllongament Calendari de posada en servei 2016 - 2017 1 ª Fase – 2ª Fase RESTA ACTUACIÓ: PRIMAVERA 2017 1ª FASE: SETEMBRE 2016 Ca n’Oriac | Parc del Nord Sabadell Nord La Creu Alta Sabadell Plaça Major Can Feu | Gràcia

5 Situació actual Obres d’infraestructura (túnels i recintes d’estacions), finalitzades el febrer de 2015 En curs la totalitat dels treballs pendents d’arquitectura, via i instal·lacions diverses, finalitzats en un primer tram fins a l’estació de Sabadell Plaça Major Estat dels treballs GRAU EXECUCIÓ 87 %

6 TREBALLS RESTA PERLLONGAMENT: en curs  Vies muntades i catenària iniciada en el tram entre Sabadell Plaça Major i Sabadell Nord  En execució via a l’àmbit de cotxeres  Divisòries executades, i en curs paviments, revestiments i treballs diversos d’instal·lacions a les estacions  Avançada estesa de cablejat d’instal·lacions de túnel, així com els treballs de senyalització i enclavaments INFRAESTRUCTURA: finalitzada el febrer de 2015  Túnels (3,6 Km): 2 túnels de 2,9 Km excavats amb tuneladora (tram Parc del Nord - Can Feu|Gràcia) + túnel de via doble de 0,7 m entre pantalles (tram Parc del Nord- Ca N’Oriac) Finalitzats el novembre de 2013  Estructura estacions i cotxeres  9 galeries de connexió entre túnels i 3 sortides d’emergència a l’exterior  Construcció d’estació i via provisional a Sabadell Estació per mantenir el servei durant les obres Detall dels treballs finalitzats i en curs TREBALLS TRAM FINS SABADELL PLAÇA MAJOR: finalitzats l’estiu de 2016  Muntatge de via i catenària a tot el tram  Execució de divisòries, paviments, revestiments, falsos sostres i instal·lacions diverses a les estacions de Can Feu | Gràcia i Sabadell Plaça Major  Instal·lacions d’alimentació elèctrica, comunicacions, protecció antiincendis i altres, als túnels  Instal·lacions de control i seguretat en la circulació

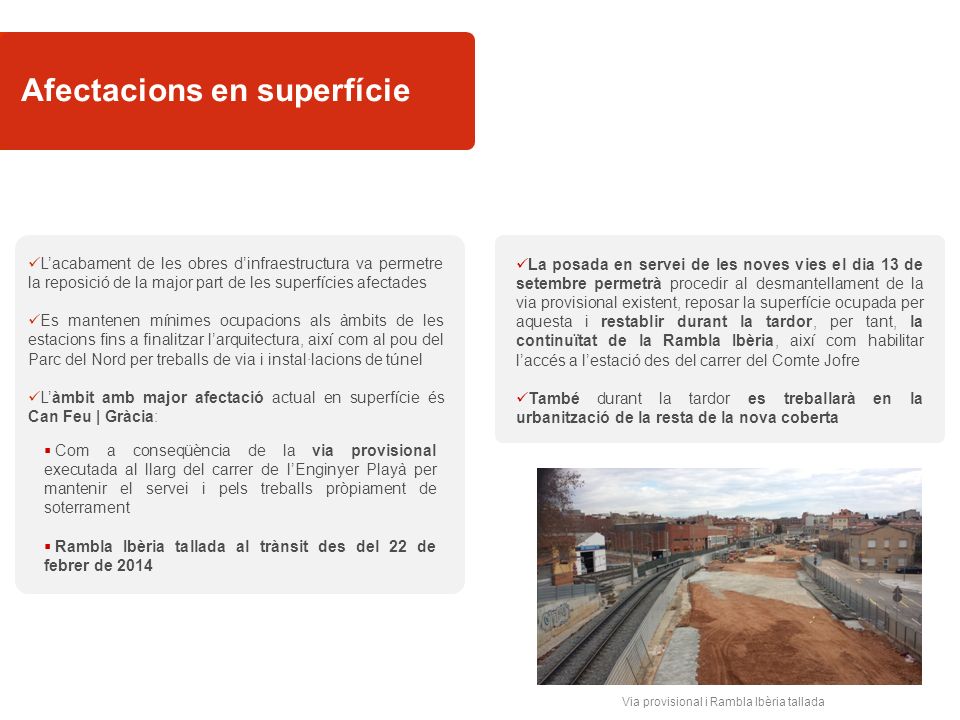

7  Com a conseqüència de la via provisional executada al llarg del carrer de l’Enginyer Playà per mantenir el servei i pels treballs pròpiament de soterrament  Rambla Ibèria tallada al trànsit des del 22 de febrer de 2014 L’acabament de les obres d’infraestructura va permetre la reposició de la major part de les superfícies afectades Es mantenen mínimes ocupacions als àmbits de les estacions fins a finalitzar l’arquitectura, així com al pou del Parc del Nord per treballs de via i instal·lacions de túnel L’àmbit amb major afectació actual en superfície és Can Feu | Gràcia: Afectacions en superfície Via provisional i Rambla Ibèria tallada La posada en servei de les noves vies el dia 13 de setembre permetrà procedir al desmantellament de la via provisional existent, reposar la superfície ocupada per aquesta i restablir durant la tardor, per tant, la continuïtat de la Rambla Ibèria, així com habilitar l’accés a l’estació des del carrer del Comte Jofre També durant la tardor es treballarà en la urbanització de la resta de la nova coberta

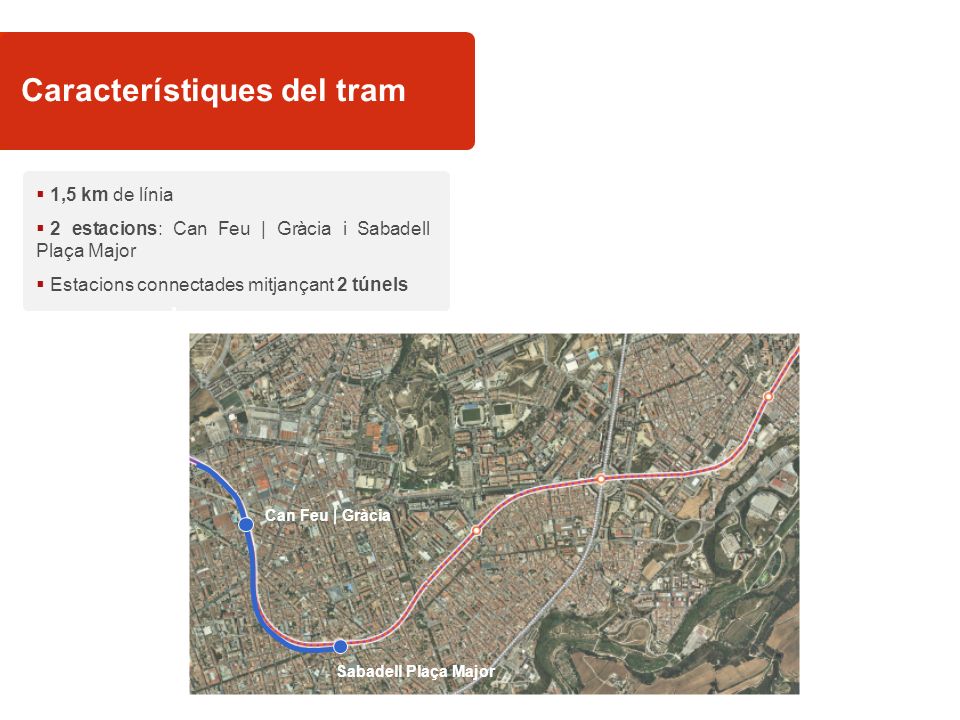

8 Característiques del tram Sabadell Plaça Major Can Feu | Gràcia  1,5 km de línia  2 estacions: Can Feu | Gràcia i Sabadell Plaça Major  Estacions connectades mitjançant 2 túnels

9 Accés des del nou tram cobert, a l’alçada dels carrers de la Reina Elionor i Comte Jofre. Escales fixes, 1 mecànica de pujada, i 1 ascensor 2 escales fixes, 2 mecàniques de pujada i 2 ascensors de connexió vestíbul – extrem d’andanes 2 sortides d’emergència a l’altre extrem d’andanes Arquitecte: David Viaplana Nova estació soterrada en el mateix punt que l’existent de Sabadell Estació Divisió arquitectònica longitudinal: una meitat amb acabats més simples i color clar, l’altra de color fosc 2 plantes soterrades:  Vestíbul: 442 m 2 de superfície  Andanes: 6,5 m i 5,25 m d’amplada. És l’única estació del perllongament amb 2 andanes i 3 vies Can Feu | Gràcia. Descripció

10 Can Feu | Gràcia. Imatges

11 Nova estació que substitueix l’existent de Sabadell Rambla, situada uns 250 m metres al sud Divisió arquitectònica longitudinal: una meitat amb acabats més simples, color clar i paraments verticals de vidre, l’altra de color fosc i paraments inclinats pintats Estació en 3 plantes:  Vestíbul: 788 m 2 de superfície  Nivell intermig: dependències tècniques  Andana: 9 m d’amplada 2 plantes d’aparcament sobre l’estació Sabadell Plaça Major. Descripció Arquitecte: David Viaplana Accés al passeig de la Plaça Major: escales fixes i 1 mecànica de pujada a l’alçada de la Travessia Església, i 1 ascensor a l’alçada del carrer de la Rosa 1 ascensor de vestíbul a centre d’andana Escales fixes i 1 mecànica de pujada de connexió vestíbul – andana 2 sortides d’emergència als extrems d’andana

12 Sabadell Plaça Major. Imatges

13 Línia Barcelona-Vallès La lína La línia Barcelona – Vallès té actualment 36 estacions i inclou els serveis L6 (Sarrià), L7 (Av. Tibidabo), L12 (Reina Elisenda); S5 (fins a Sant Cugat-Rubí); S55 (fins a Universitat Autònoma); S1 (Terrassa) i S2 (Sabadell) Aquesta línia va sumar l’any 2015 prop de 58 milions de viatgers
