1

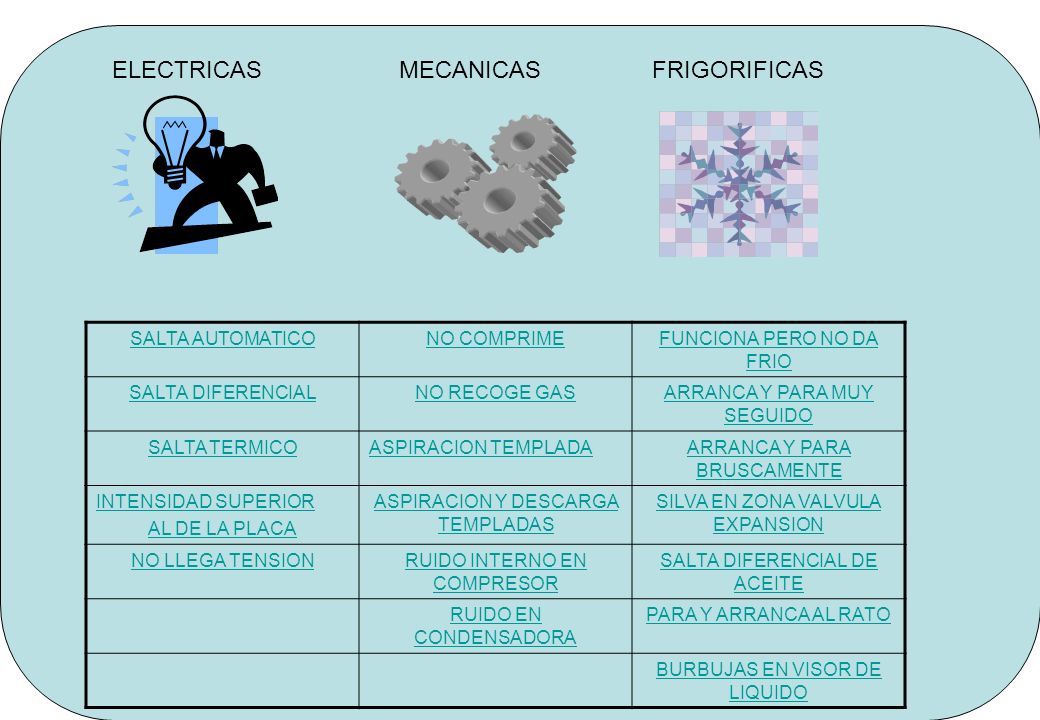

2 ELECTRICASMECANICASFRIGORIFICAS SALTA AUTOMATICONO COMPRIMEFUNCIONA PERO NO DA FRIO SALTA DIFERENCIALNO RECOGE GASARRANCA Y PARA MUY SEGUIDO SALTA TERMICOASPIRACION TEMPLADAARRANCA Y PARA BRUSCAMENTE INTENSIDAD SUPERIOR AL DE LA PLACA ASPIRACION Y DESCARGA TEMPLADAS SILVA EN ZONA VALVULA EXPANSION NO LLEGA TENSIONRUIDO INTERNO EN COMPRESOR SALTA DIFERENCIAL DE ACEITE RUIDO EN CONDENSADORA PARA Y ARRANCA AL RATO BURBUJAS EN VISOR DE LIQUIDO

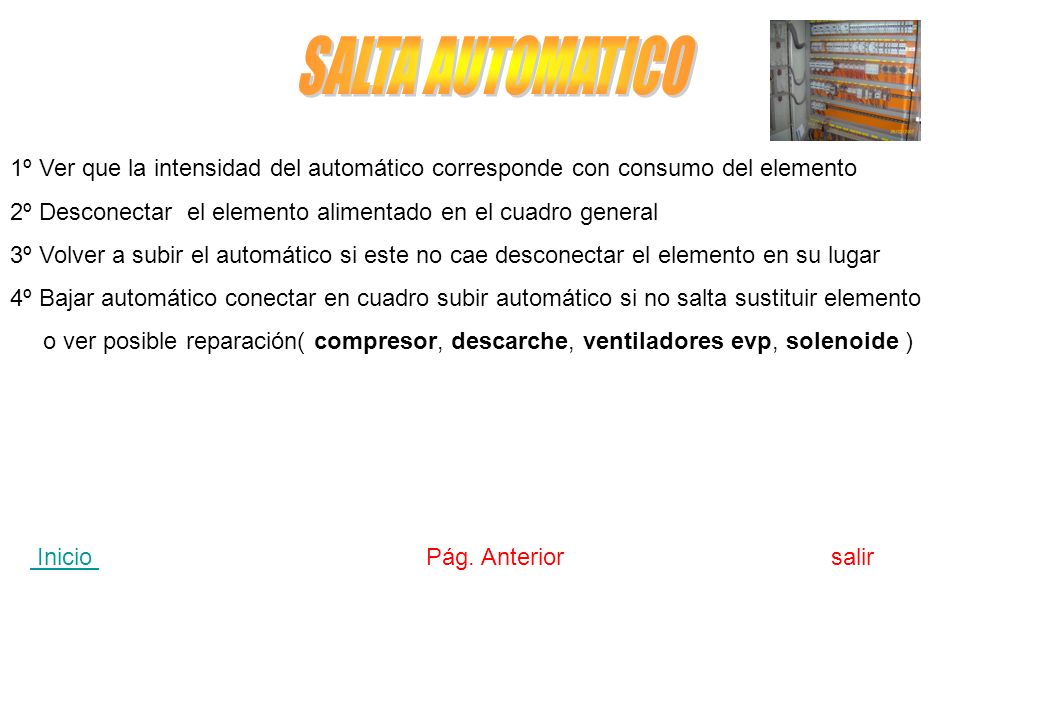

3 1º Ver que la intensidad del automático corresponde con consumo del elemento 2º Desconectar el elemento alimentado en el cuadro general 3º Volver a subir el automático si este no cae desconectar el elemento en su lugar 4º Bajar automático conectar en cuadro subir automático si no salta sustituir elemento o ver posible reparación( compresor, descarche, ventiladores evp, solenoide ) Inicio Pág. Anterior salir Inicio

4 1º Parar todos los servicios a ese diferencial 2º Rearmar el diferencial 3º Ir subiendo servicios uno a uno esperando entre ellos 1 minuto hasta que salte de nuevo el diferencial, cuando esto ocurra 4º Parar este servicio, rearmar el diferencial y continuar subiendo servicios 5º Si no vuelve a saltar pasaremos a investigar el servicio anterior que dejamos apagado inicio Pág. anterior investigar servicioinicioPág. anterior

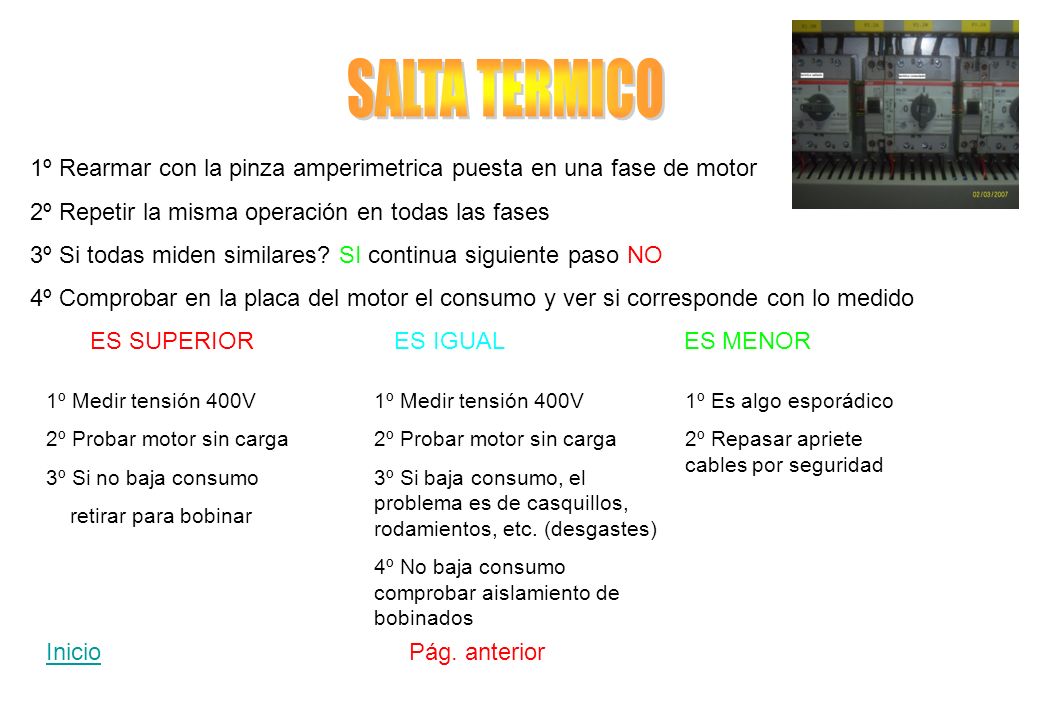

5 1º Rearmar con la pinza amperimetrica puesta en una fase de motor 2º Repetir la misma operación en todas las fases 3º Si todas miden similares? SI continua siguiente paso NO 4º Comprobar en la placa del motor el consumo y ver si corresponde con lo medido ES SUPERIOR ES IGUAL ES MENOR 1º Medir tensión 400V 2º Probar motor sin carga 3º Si no baja consumo retirar para bobinar 1º Medir tensión 400V 2º Probar motor sin carga 3º Si baja consumo, el problema es de casquillos, rodamientos, etc. (desgastes) 4º No baja consumo comprobar aislamiento de bobinados 1º Es algo esporádico 2º Repasar apriete cables por seguridad InicioInicio Pág. anterior

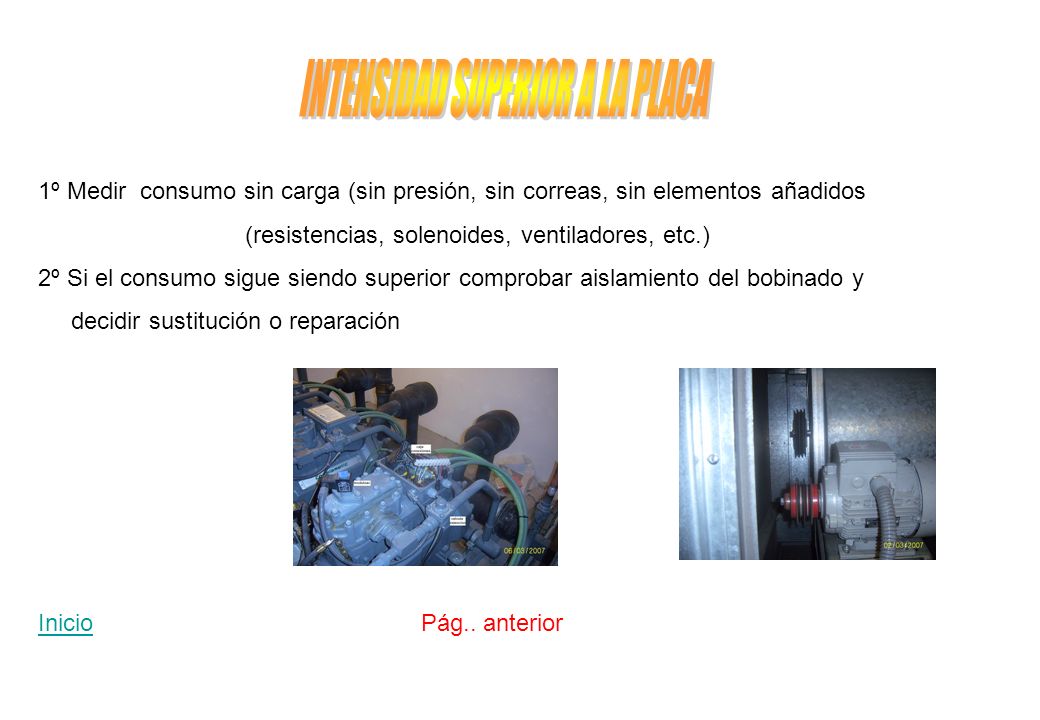

6 1º Medir consumo sin carga (sin presión, sin correas, sin elementos añadidos (resistencias, solenoides, ventiladores, etc.) 2º Si el consumo sigue siendo superior comprobar aislamiento del bobinado y decidir sustitución o reparación InicioInicio Pág.. anterior

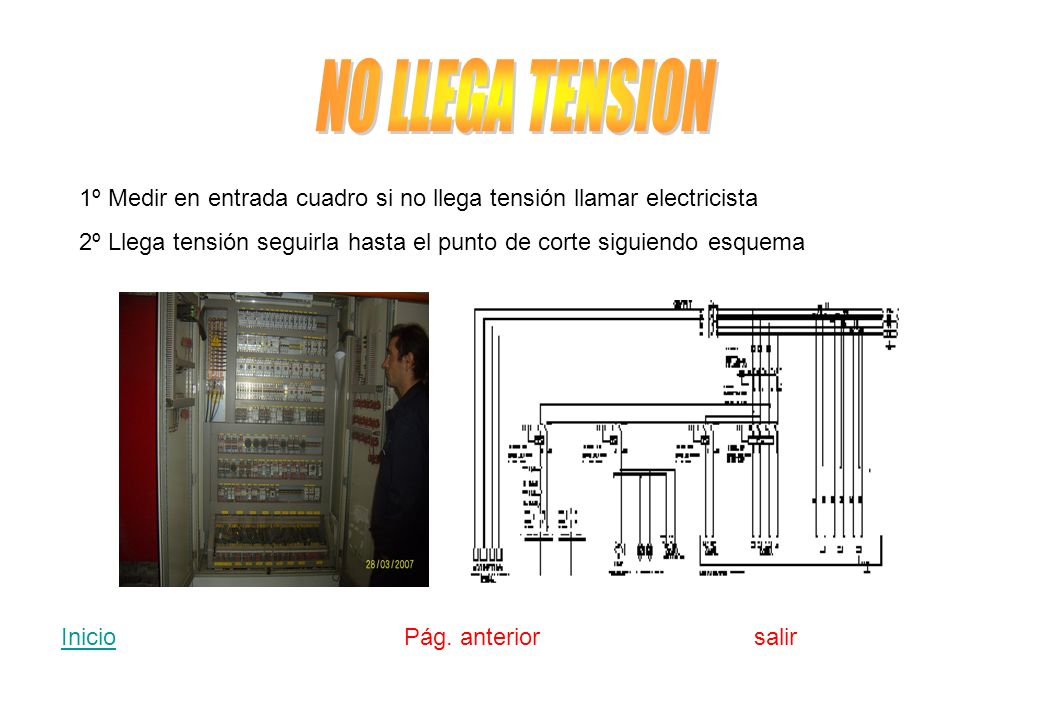

7 1º Medir en entrada cuadro si no llega tensión llamar electricista 2º Llega tensión seguirla hasta el punto de corte siguiendo esquema InicioInicio Pág. anterior salir

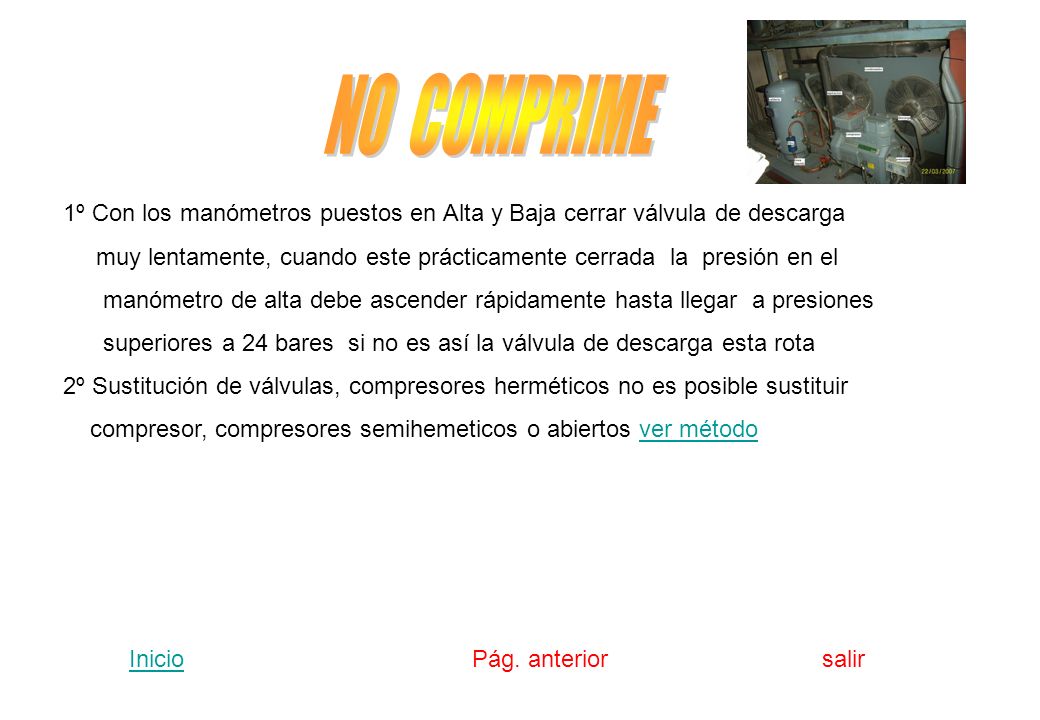

8 1º Con los manómetros puestos en Alta y Baja cerrar válvula de descarga muy lentamente, cuando este prácticamente cerrada la presión en el manómetro de alta debe ascender rápidamente hasta llegar a presiones superiores a 24 bares si no es así la válvula de descarga esta rota 2º Sustitución de válvulas, compresores herméticos no es posible sustituir compresor, compresores semihemeticos o abiertos ver métodover método InicioInicio Pág. anterior salir

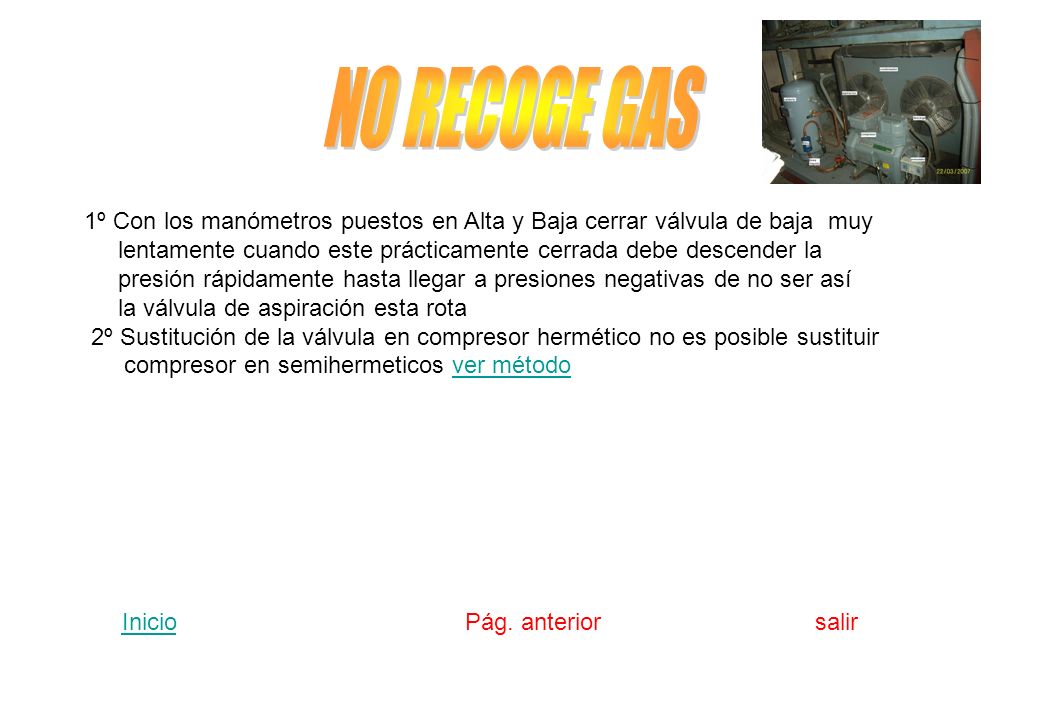

9 1º Con los manómetros puestos en Alta y Baja cerrar válvula de baja muy lentamente cuando este prácticamente cerrada debe descender la presión rápidamente hasta llegar a presiones negativas de no ser así la válvula de aspiración esta rota 2º Sustitución de la válvula en compresor hermético no es posible sustituir compresor en semihermeticos ver métodover método InicioInicio Pág. anterior salir

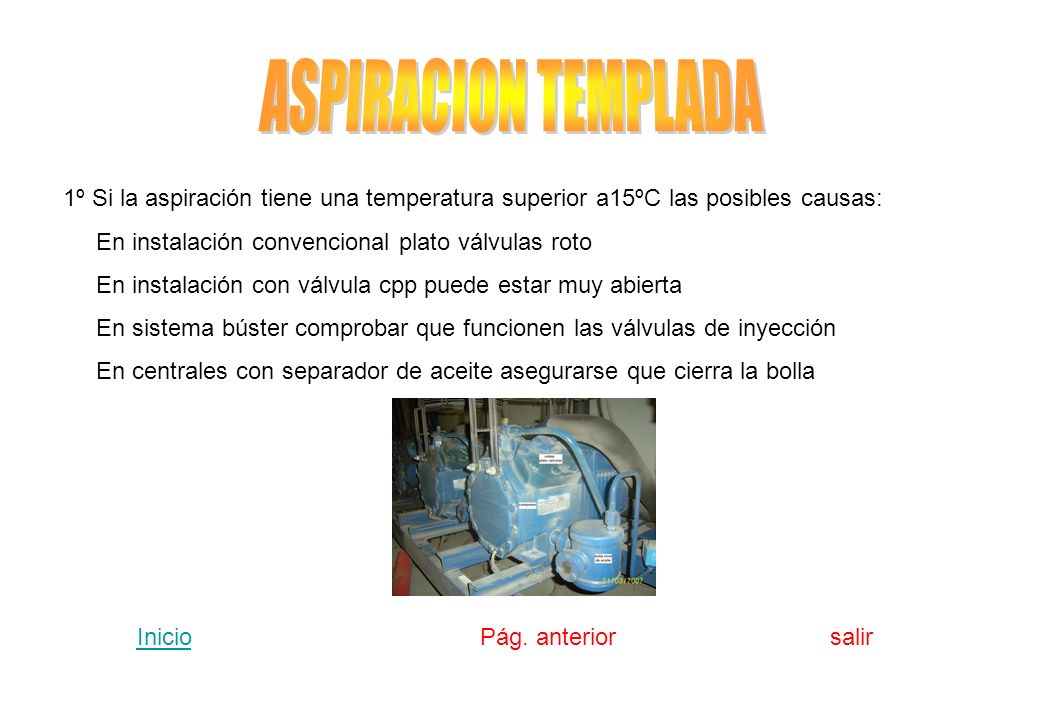

10 1º Si la aspiración tiene una temperatura superior a15ºC las posibles causas: En instalación convencional plato válvulas roto En instalación con válvula cpp puede estar muy abierta En sistema búster comprobar que funcionen las válvulas de inyección En centrales con separador de aceite asegurarse que cierra la bolla InicioInicio Pág. anterior salir

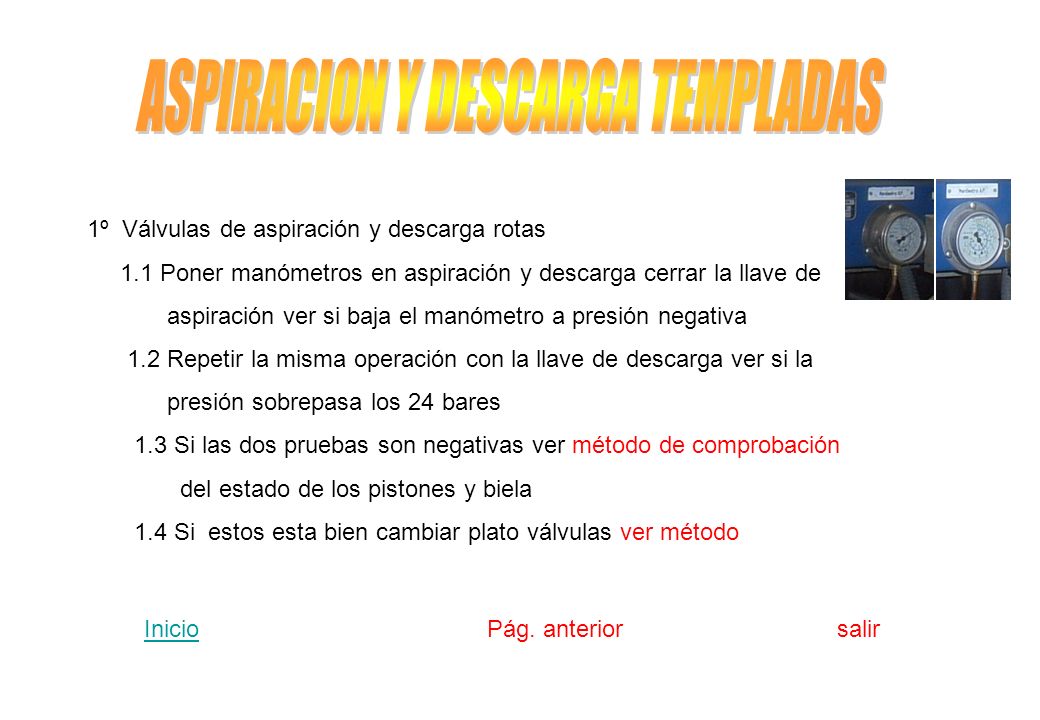

11 1º Válvulas de aspiración y descarga rotas 1.1 Poner manómetros en aspiración y descarga cerrar la llave de aspiración ver si baja el manómetro a presión negativa 1.2 Repetir la misma operación con la llave de descarga ver si la presión sobrepasa los 24 bares 1.3 Si las dos pruebas son negativas ver método de comprobación del estado de los pistones y biela 1.4 Si estos esta bien cambiar plato válvulas ver método InicioInicio Pág. anterior salir

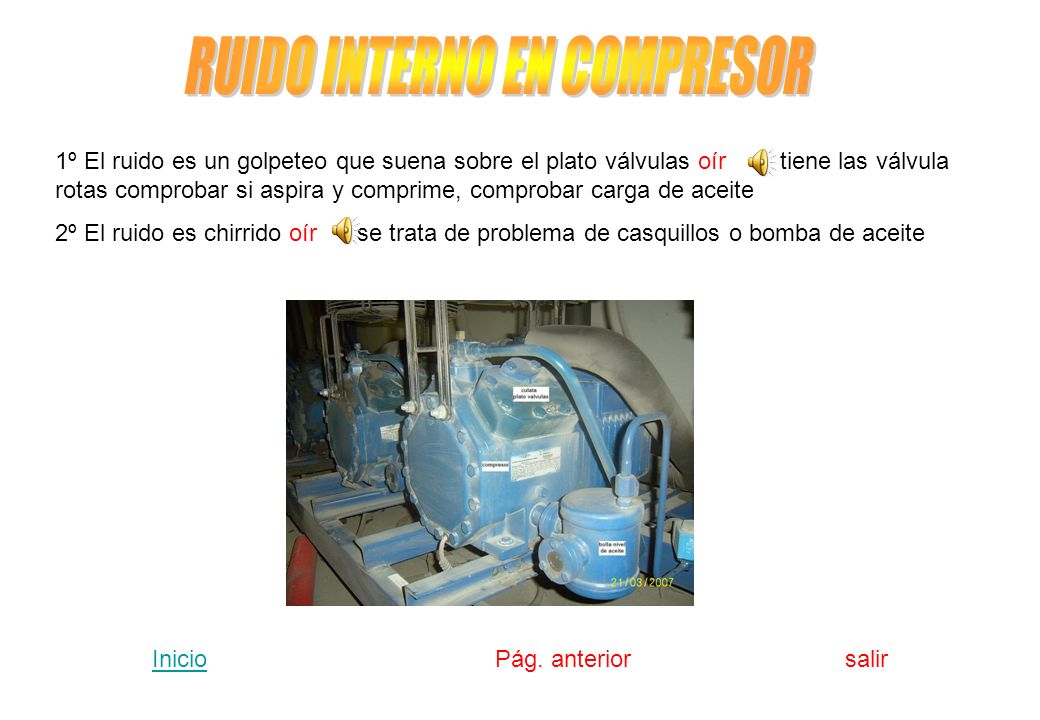

12 1º El ruido es un golpeteo que suena sobre el plato válvulas oír tiene las válvula rotas comprobar si aspira y comprime, comprobar carga de aceite 2º El ruido es chirrido oír se trata de problema de casquillos o bomba de aceite InicioInicio Pág. anterior salir

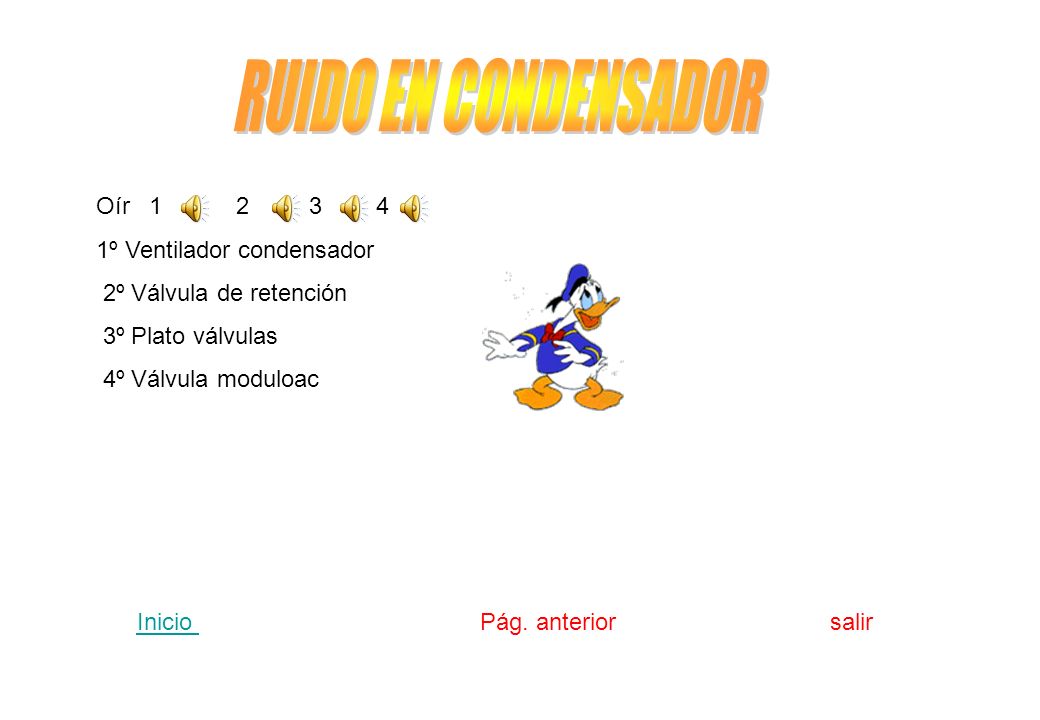

13 Inicio Inicio Pág. anterior salir Oír 1 2 3 4 1º Ventilador condensador 2º Válvula de retención 3º Plato válvulas 4º Válvula moduloac

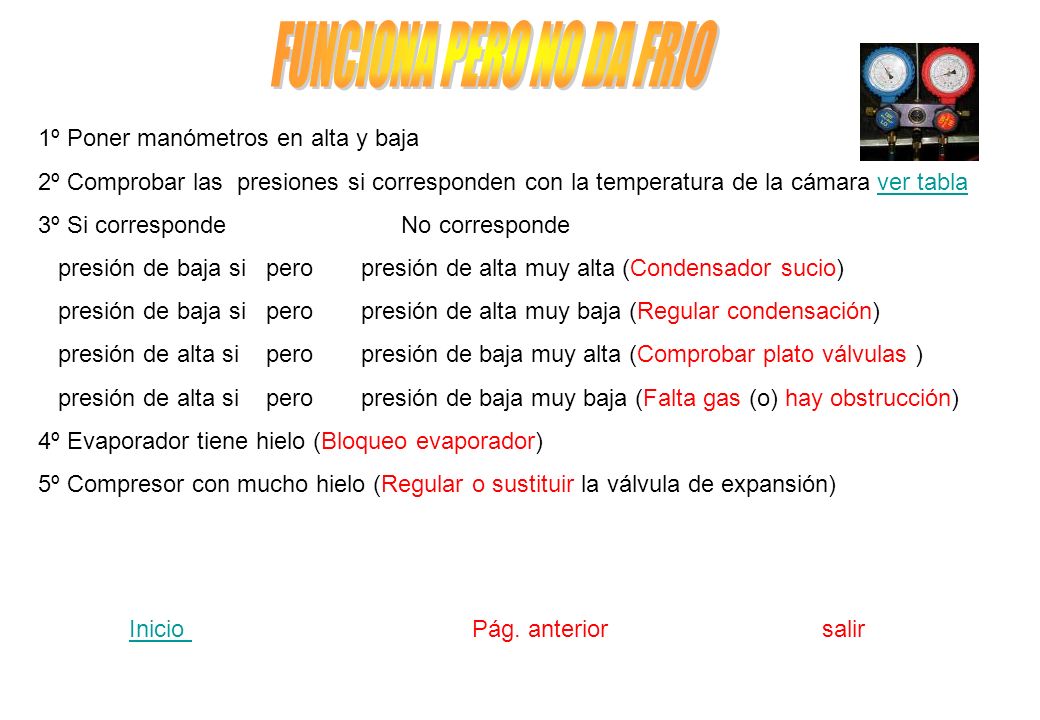

14 1º Poner manómetros en alta y baja 2º Comprobar las presiones si corresponden con la temperatura de la cámara ver tablaver tabla 3º Si corresponde No corresponde presión de baja si pero presión de alta muy alta (Condensador sucio) presión de baja si pero presión de alta muy baja (Regular condensación) presión de alta si pero presión de baja muy alta (Comprobar plato válvulas ) presión de alta si pero presión de baja muy baja (Falta gas (o) hay obstrucción) 4º Evaporador tiene hielo (Bloqueo evaporador) 5º Compresor con mucho hielo (Regular o sustituir la válvula de expansión) Inicio Inicio Pág. anterior salir

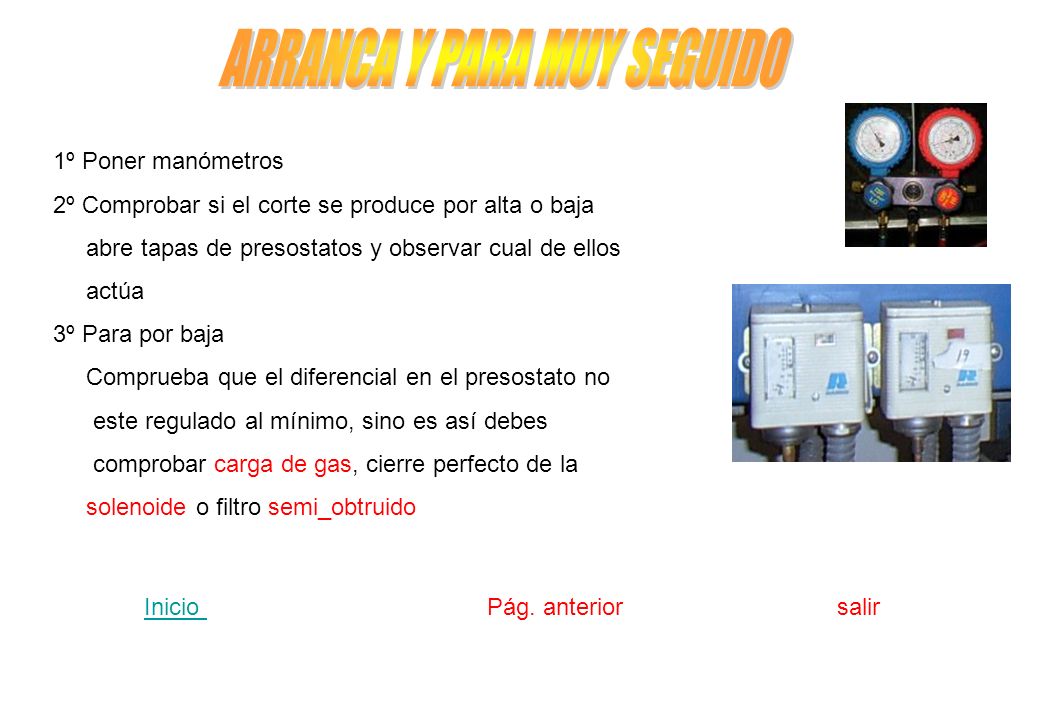

15 1º Poner manómetros 2º Comprobar si el corte se produce por alta o baja abre tapas de presostatos y observar cual de ellos actúa 3º Para por baja Comprueba que el diferencial en el presostato no este regulado al mínimo, sino es así debes comprobar carga de gas, cierre perfecto de la solenoide o filtro semi_obtruido Inicio Inicio Pág. anterior salir

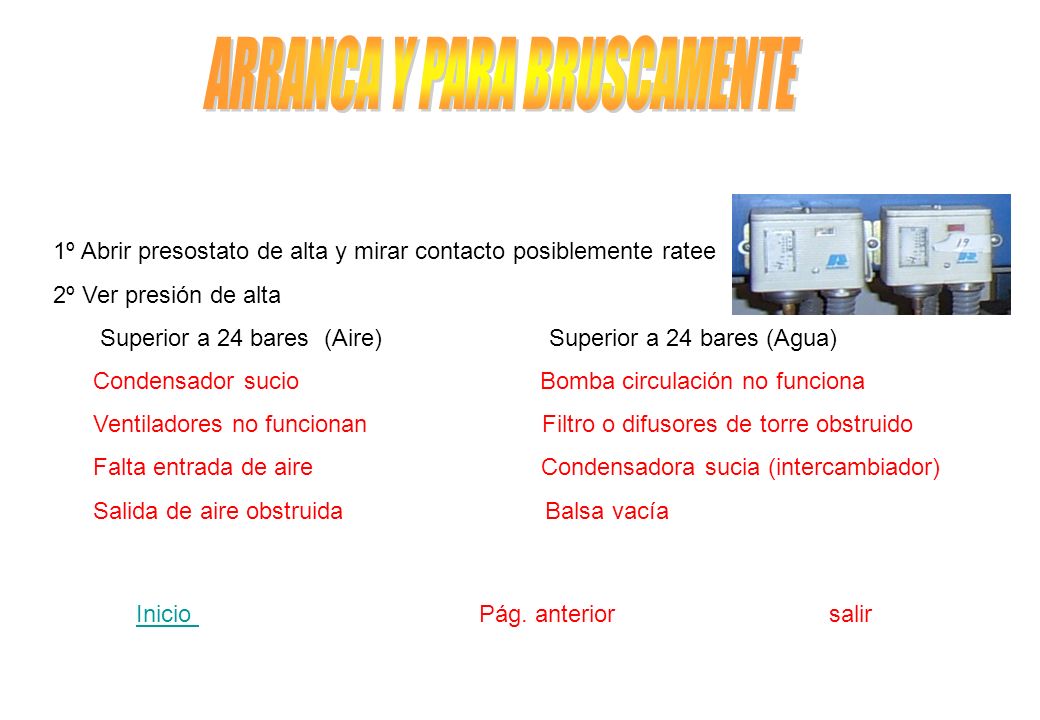

16 1º Abrir presostato de alta y mirar contacto posiblemente ratee 2º Ver presión de alta Superior a 24 bares (Aire) Superior a 24 bares (Agua) Condensador sucio Bomba circulación no funciona Ventiladores no funcionan Filtro o difusores de torre obstruido Falta entrada de aire Condensadora sucia (intercambiador) Salida de aire obstruida Balsa vacía Inicio Inicio Pág. anterior salir

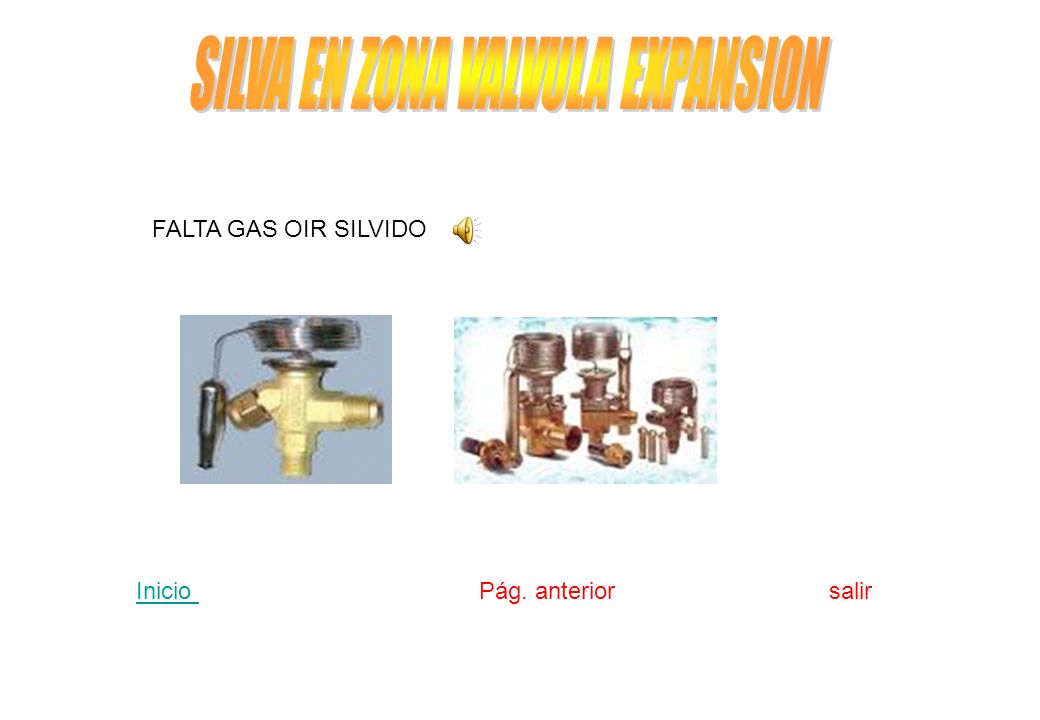

17 FALTA GAS OIR SILVIDO Inicio Inicio Pág. anterior salir

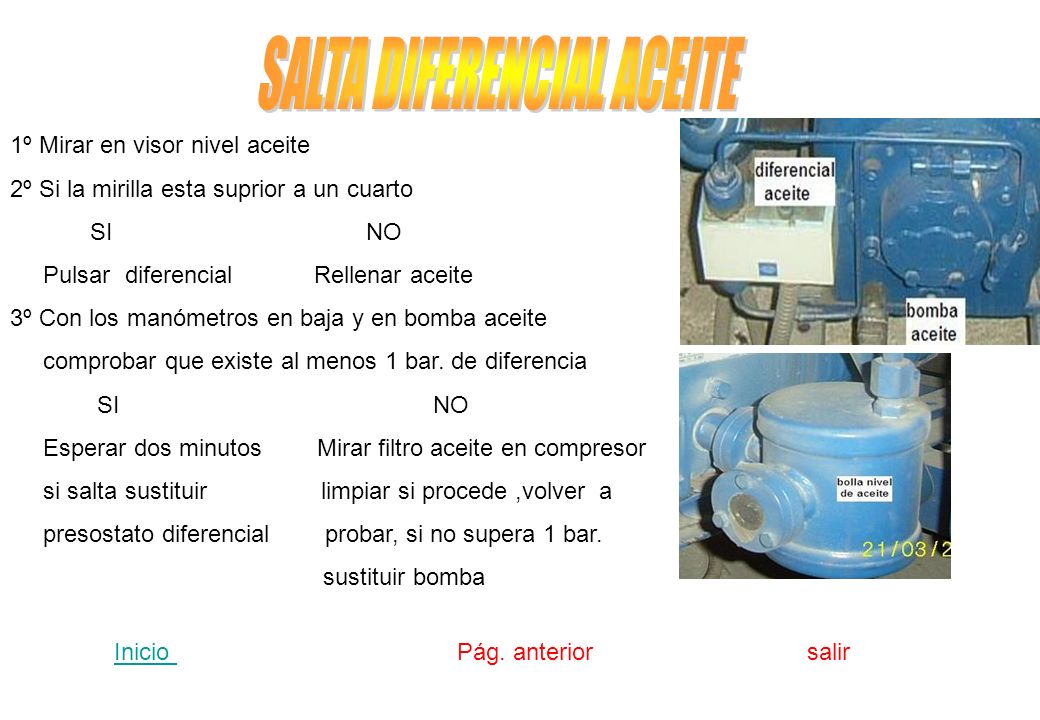

18 1º Mirar en visor nivel aceite 2º Si la mirilla esta suprior a un cuarto SI NO Pulsar diferencial Rellenar aceite 3º Con los manómetros en baja y en bomba aceite comprobar que existe al menos 1 bar. de diferencia SI NO Esperar dos minutos Mirar filtro aceite en compresor si salta sustituir limpiar si procede,volver a presostato diferencial probar, si no supera 1 bar. sustituir bomba Inicio Inicio Pág. anterior salir

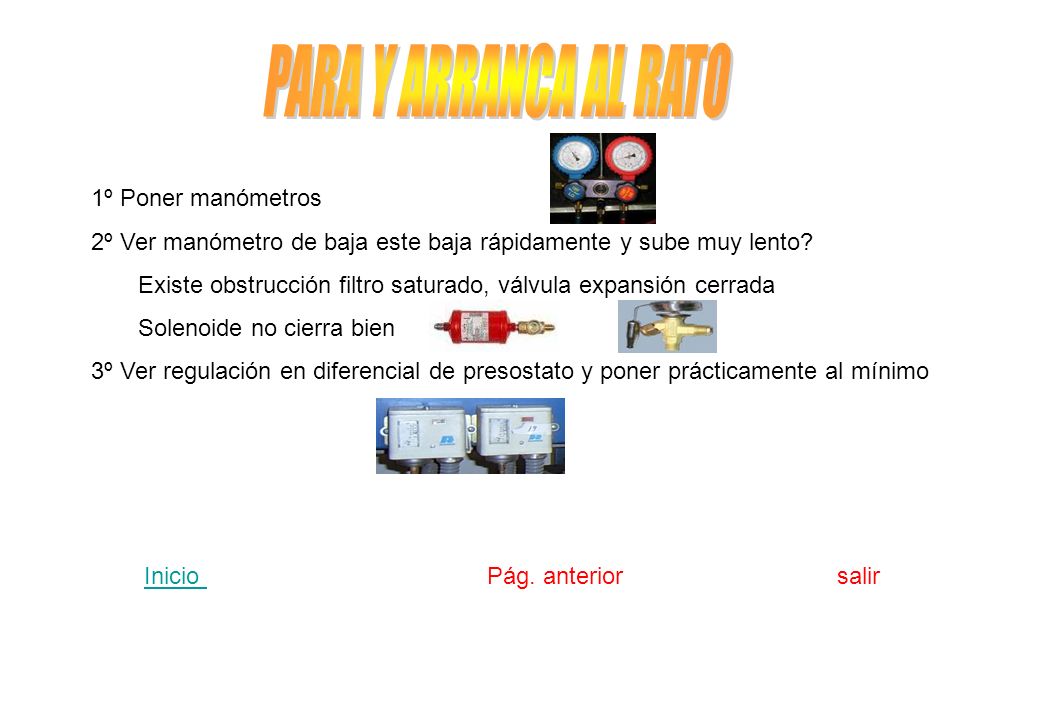

19 1º Poner manómetros 2º Ver manómetro de baja este baja rápidamente y sube muy lento? Existe obstrucción filtro saturado, válvula expansión cerrada Solenoide no cierra bien 3º Ver regulación en diferencial de presostato y poner prácticamente al mínimo Inicio Inicio Pág. anterior salir

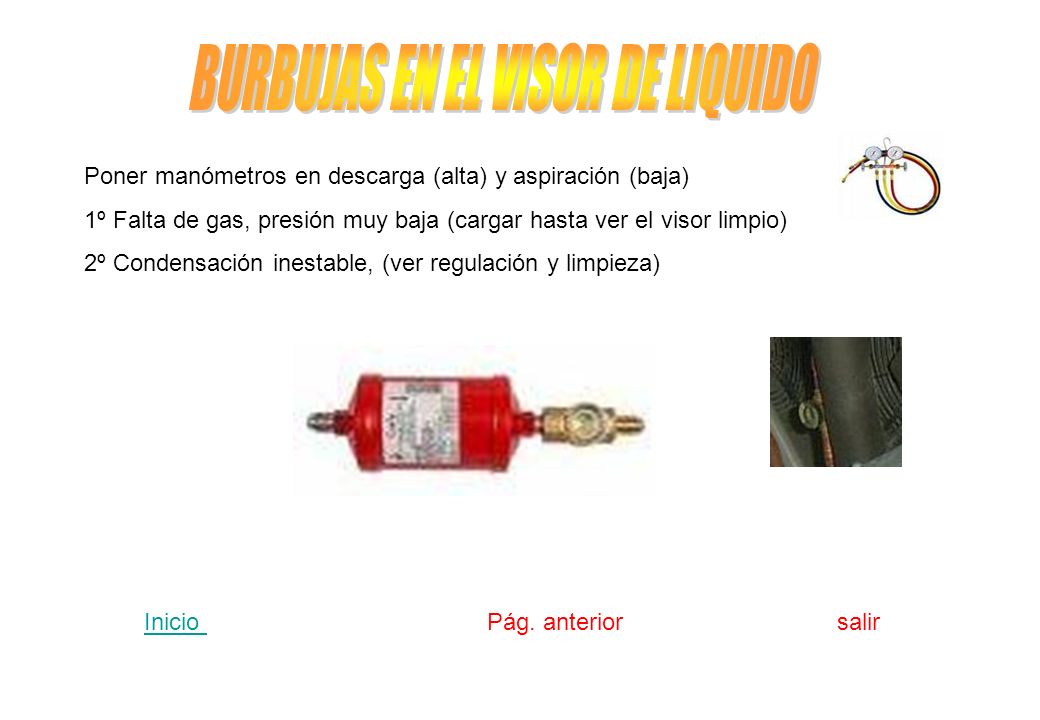

20 Poner manómetros en descarga (alta) y aspiración (baja) 1º Falta de gas, presión muy baja (cargar hasta ver el visor limpio) 2º Condensación inestable, (ver regulación y limpieza) Inicio Inicio Pág. anterior salir

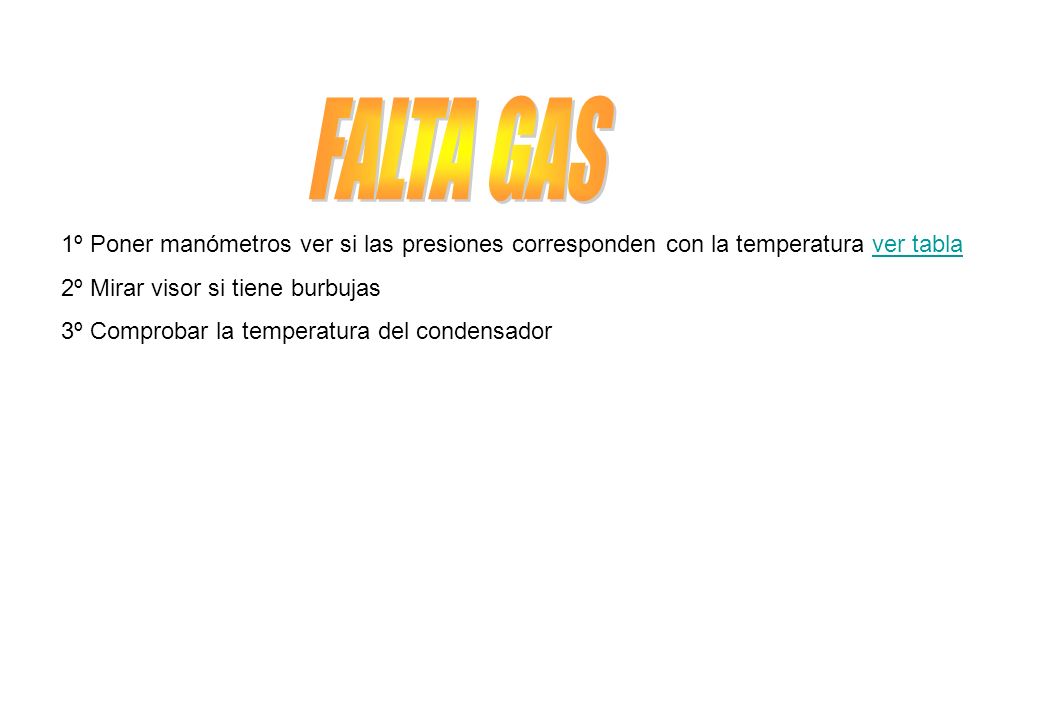

21 1º Poner manómetros ver si las presiones corresponden con la temperatura ver tablaver tabla 2º Mirar visor si tiene burbujas 3º Comprobar la temperatura del condensador
