1 Ciclo De Refrigeración por compresión de vapor

2 Definición La refrigeración por compresión es un método de refrigeración que consiste en forzar mecánicamente la circulación de un refrigerante en un circuito cerrado dividido en dos zonas: de alta y baja presión, con el propósito de que el fluido absorba calor del ambiente, en el evaporador en la zona de baja presión y lo ceda en la de alta presión, en el condensador.

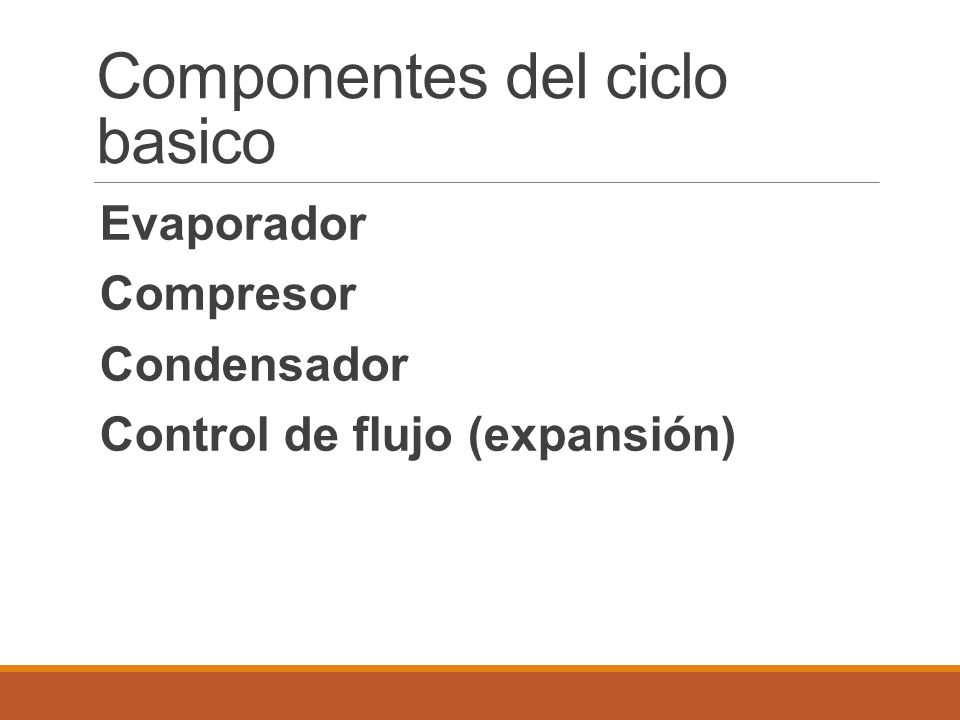

3 Componentes del ciclo basico Evaporador Compresor Condensador Control de flujo (expansión)

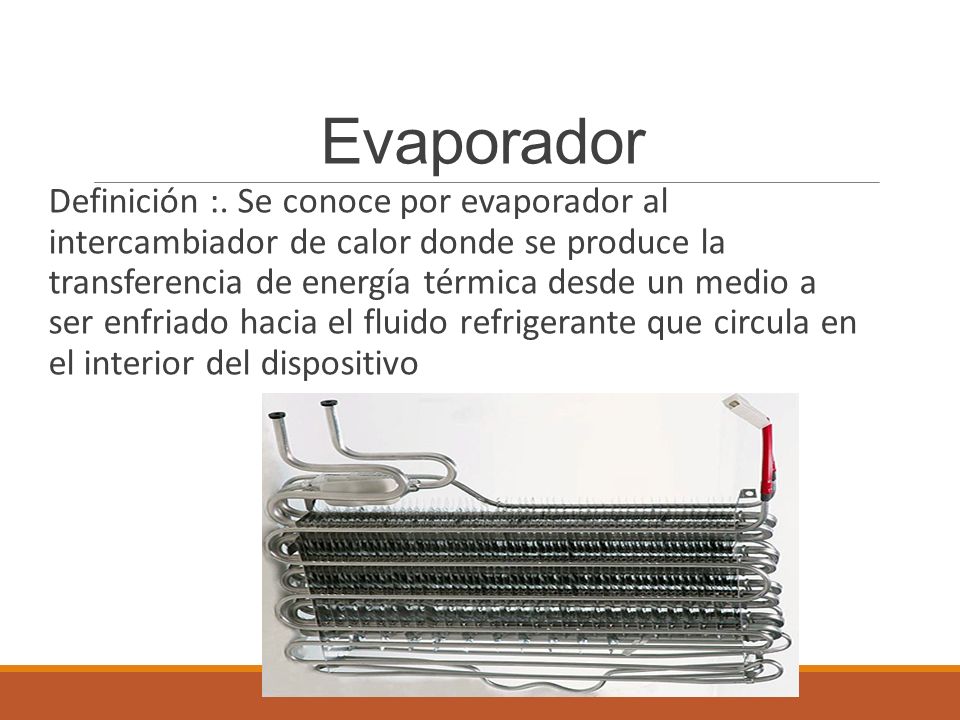

4 Evaporador Definición :. Se conoce por evaporador al intercambiador de calor donde se produce la transferencia de energía térmica desde un medio a ser enfriado hacia el fluido refrigerante que circula en el interior del dispositivo

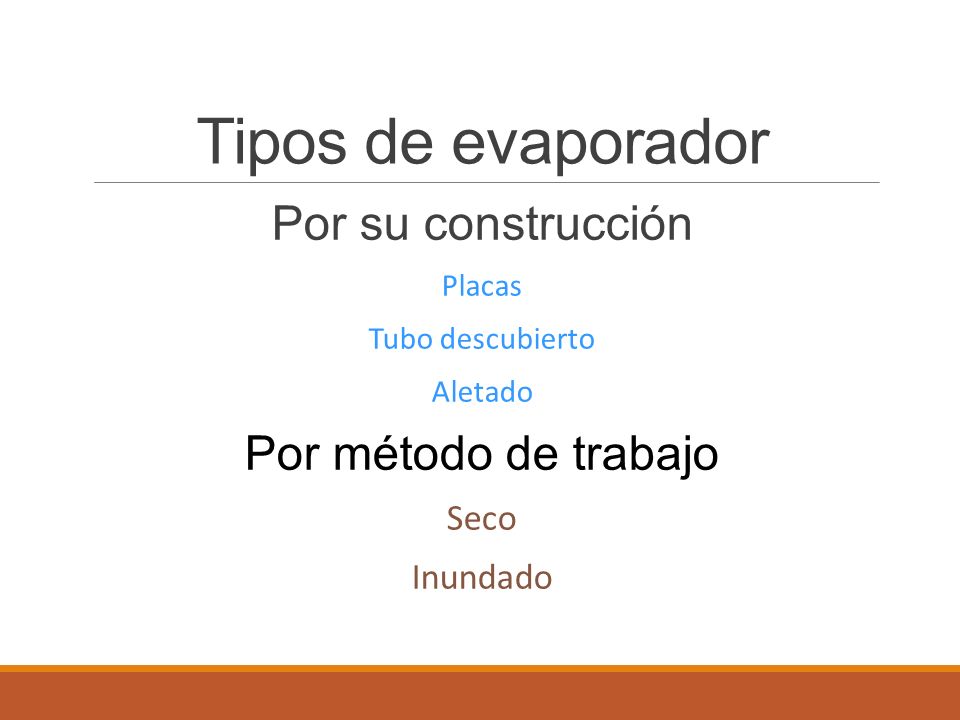

5 Tipos de evaporador Por su construcción Placas Tubo descubierto Aletado Por método de trabajo Seco Inundado

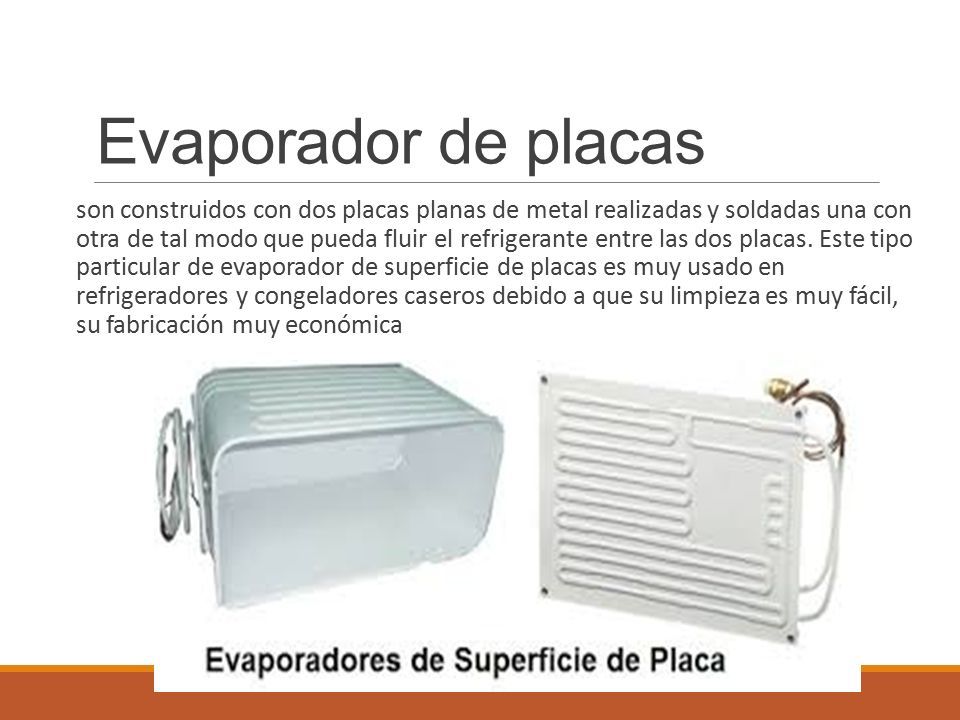

6 Evaporador de placas son construidos con dos placas planas de metal realizadas y soldadas una con otra de tal modo que pueda fluir el refrigerante entre las dos placas. Este tipo particular de evaporador de superficie de placas es muy usado en refrigeradores y congeladores caseros debido a que su limpieza es muy fácil, su fabricación muy económica

7 Evaporador de tubo descubierto Se utilizan para su construcción tubos de acero o de cobre. Los tubos de acero se utilizan para evaporadores de gran tamaño y con amoniaco como refrigerante. En cambio los tubos de cobre se utilizan para evaporadores más pequeños. Se usan para el enfriamiento de líquidos.

8 Evaporador aletado Las aletas, sirven como superficie secundarias absolvedoras de calor y tiene el efecto de aumentar el área superficial externa del evaporador,

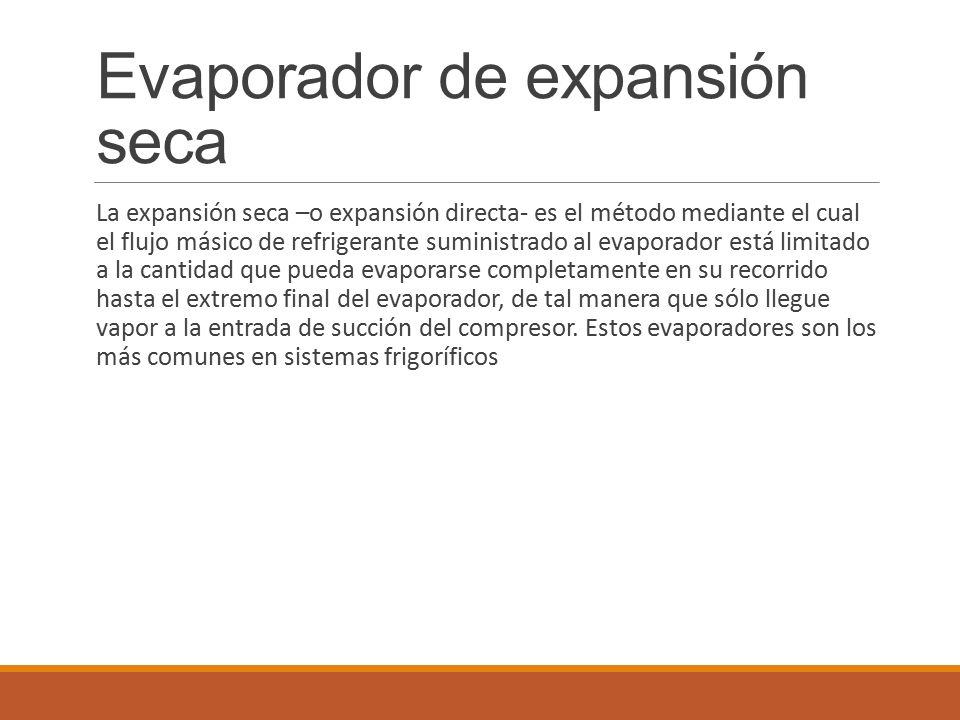

9 Evaporador de expansión seca La expansión seca –o expansión directa- es el método mediante el cual el flujo másico de refrigerante suministrado al evaporador está limitado a la cantidad que pueda evaporarse completamente en su recorrido hasta el extremo final del evaporador, de tal manera que sólo llegue vapor a la entrada de succión del compresor. Estos evaporadores son los más comunes en sistemas frigoríficos

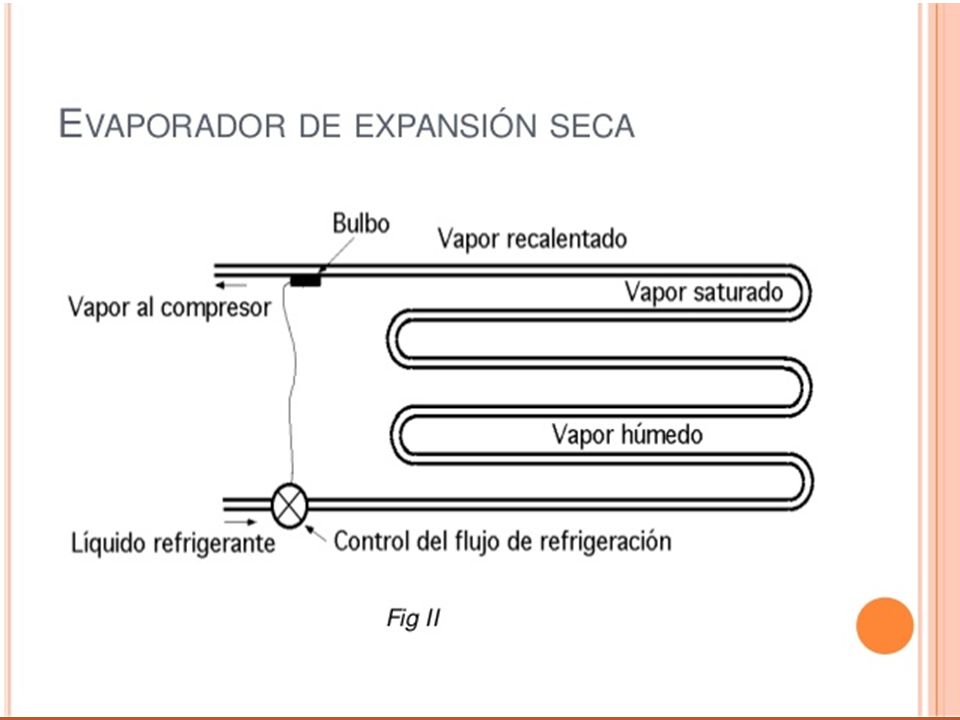

10 Evaporador de expansión seca

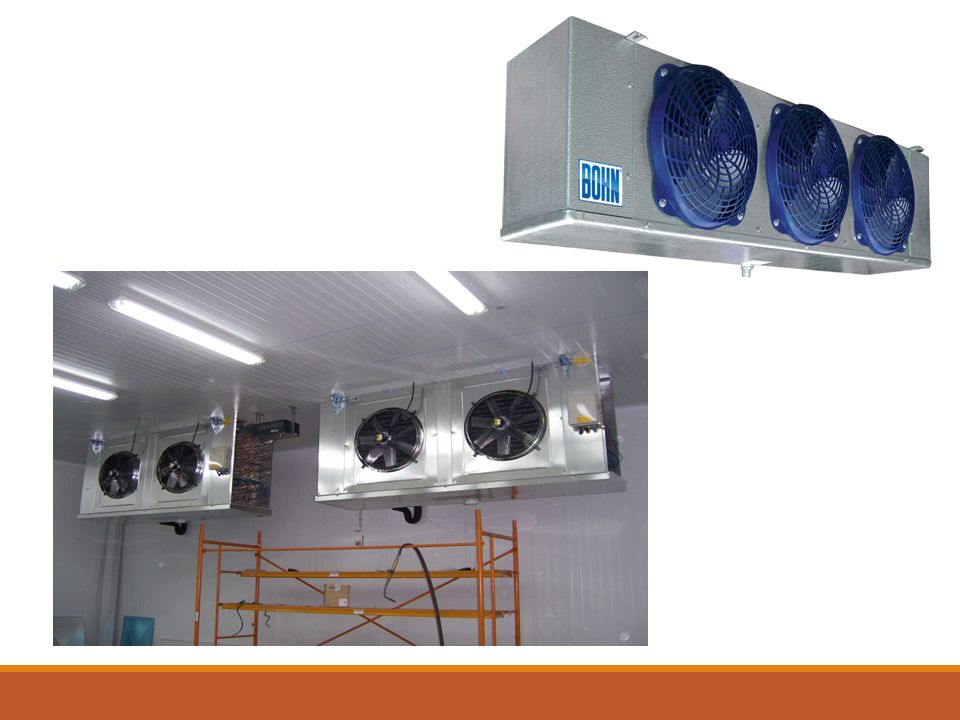

11

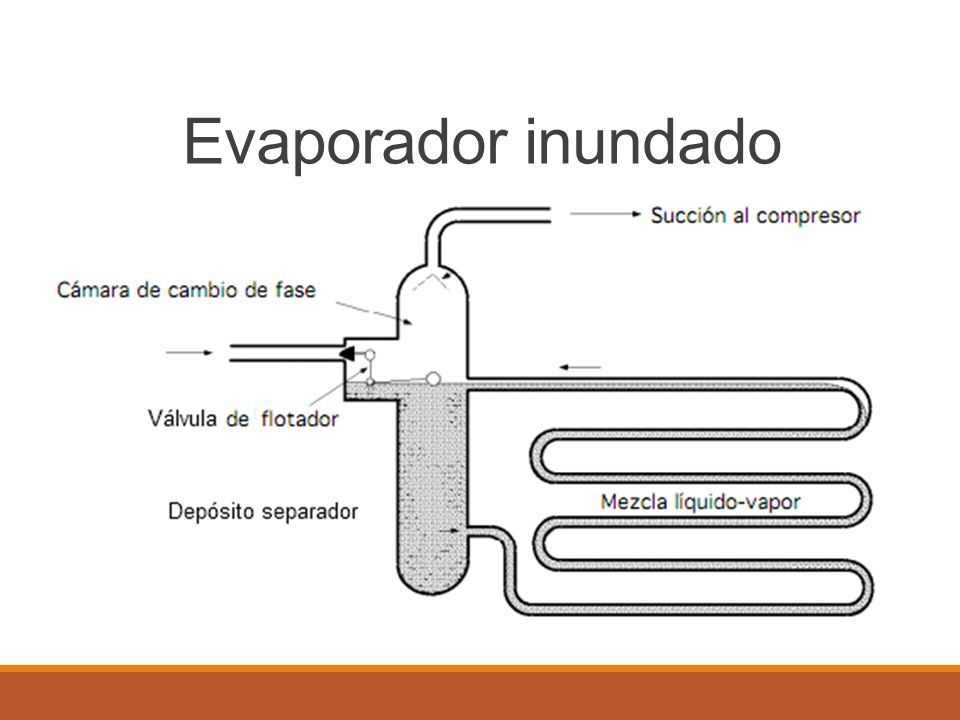

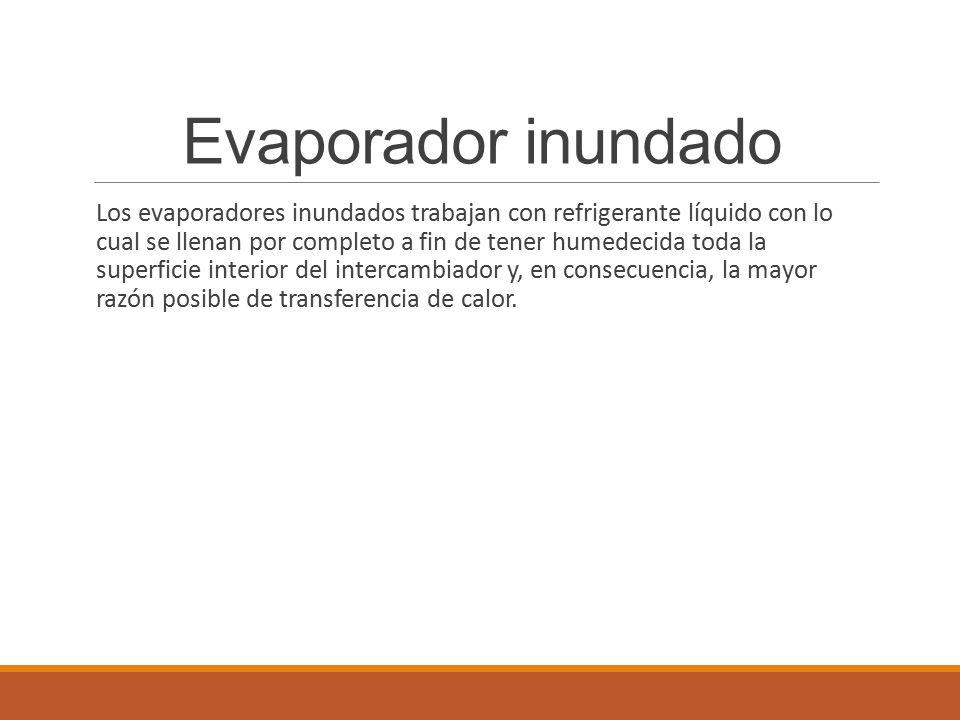

12 Evaporador inundado Los evaporadores inundados trabajan con refrigerante líquido con lo cual se llenan por completo a fin de tener humedecida toda la superficie interior del intercambiador y, en consecuencia, la mayor razón posible de transferencia de calor.

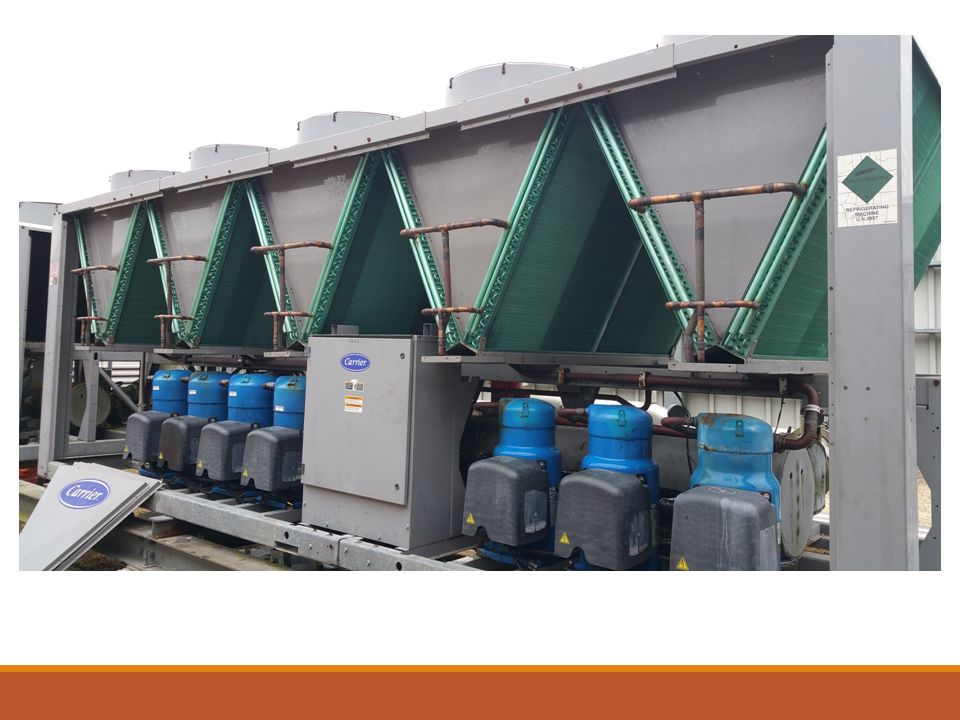

13 Evaporador inundado

14

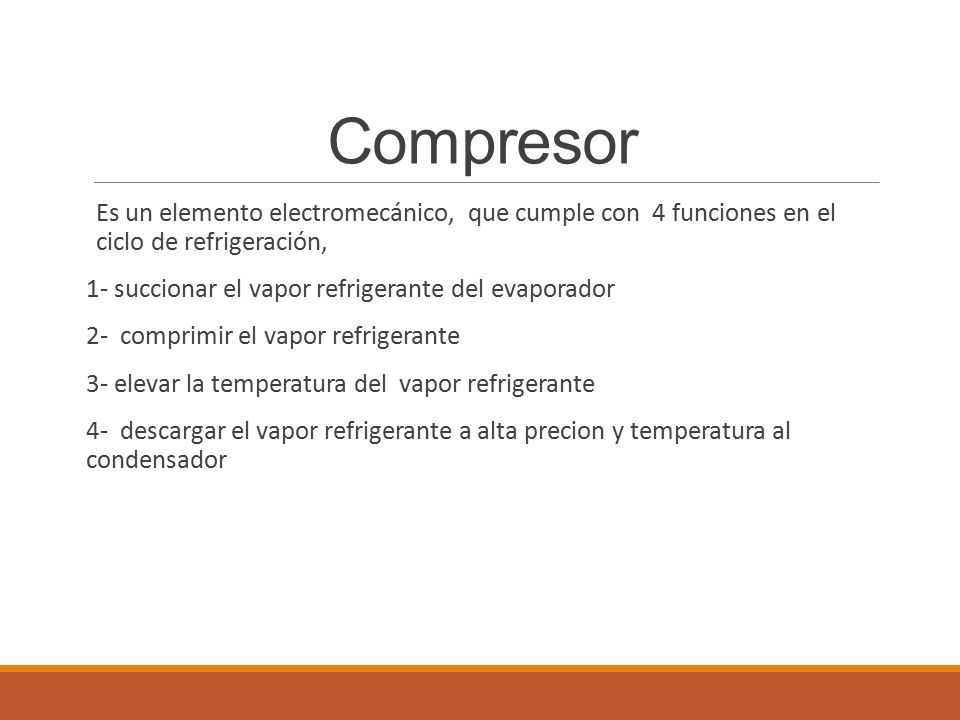

15 Compresor Es un elemento electromecánico, que cumple con 4 funciones en el ciclo de refrigeración, 1- succionar el vapor refrigerante del evaporador 2- comprimir el vapor refrigerante 3- elevar la temperatura del vapor refrigerante 4- descargar el vapor refrigerante a alta precion y temperatura al condensador

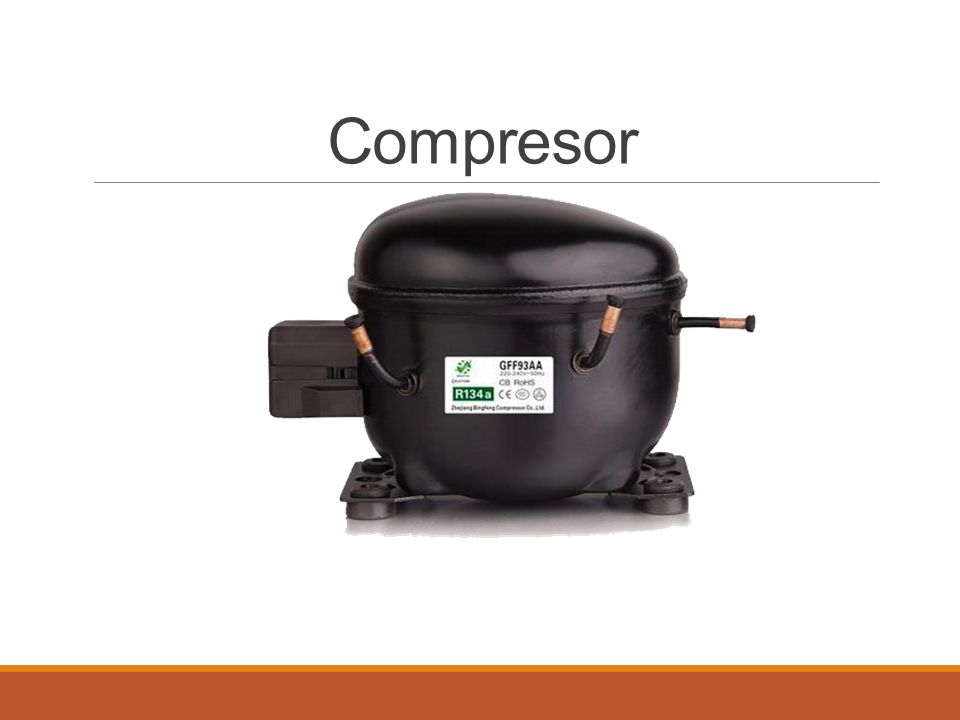

16 Compresor

17 Tipos de Compresores Por metodo de compresion  Resiprocante  rotarivo  Scroll

18 Tipos de compresores Por su contruccion Hermeticos semihermeticos abiertos

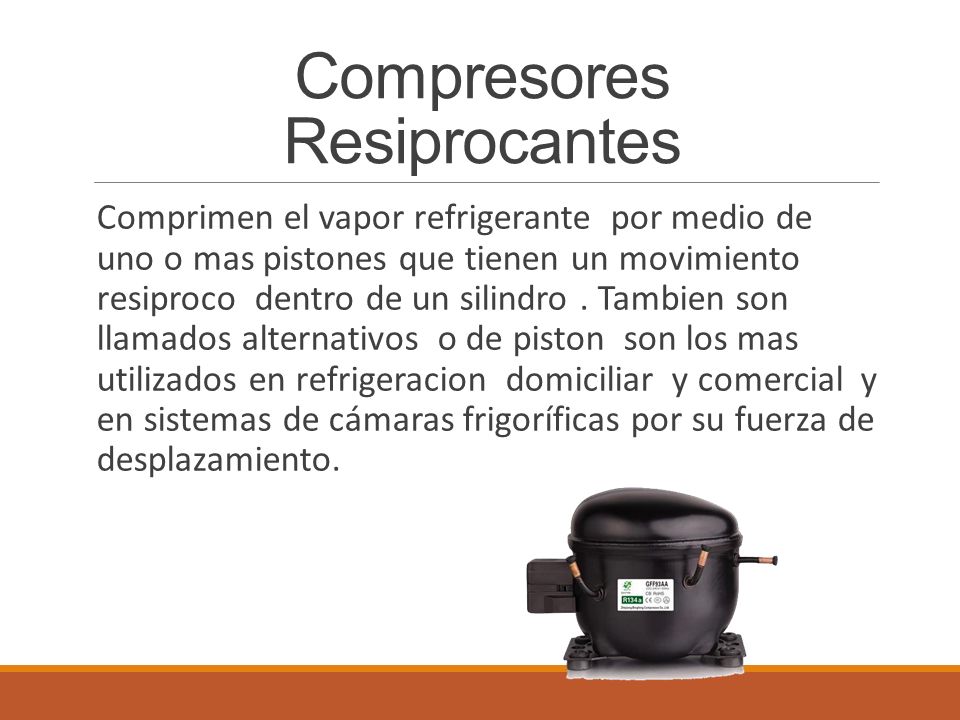

19 Compresores Resiprocantes Comprimen el vapor refrigerante por medio de uno o mas pistones que tienen un movimiento resiproco dentro de un silindro. Tambien son llamados alternativos o de piston son los mas utilizados en refrigeracion domiciliar y comercial y en sistemas de cámaras frigoríficas por su fuerza de desplazamiento.

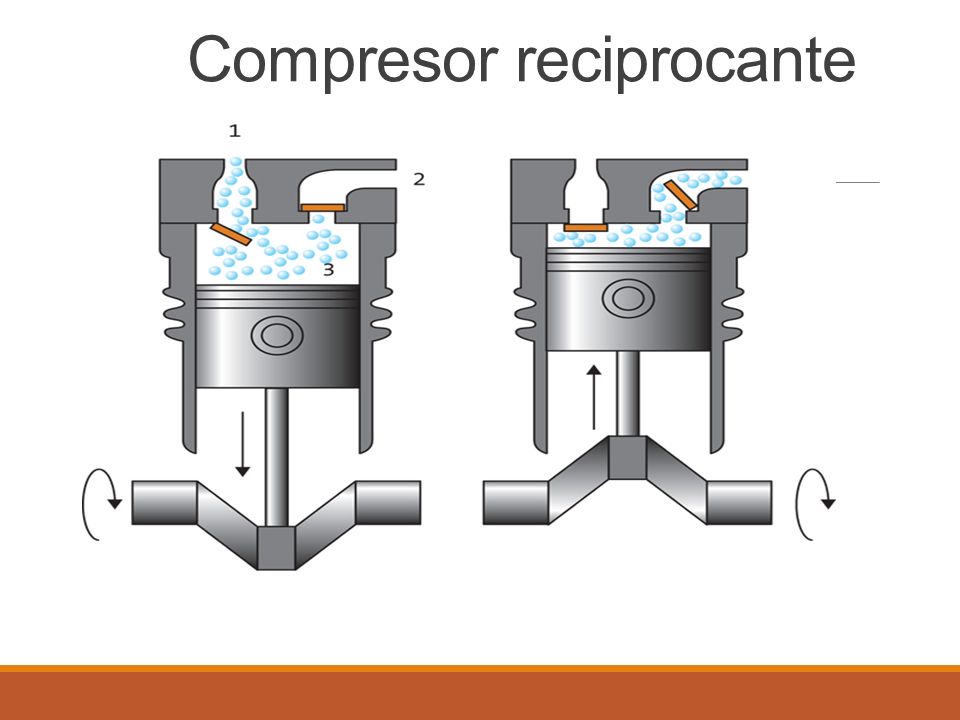

20 Compresor reciprocante

21 Compresores Resiprocantes

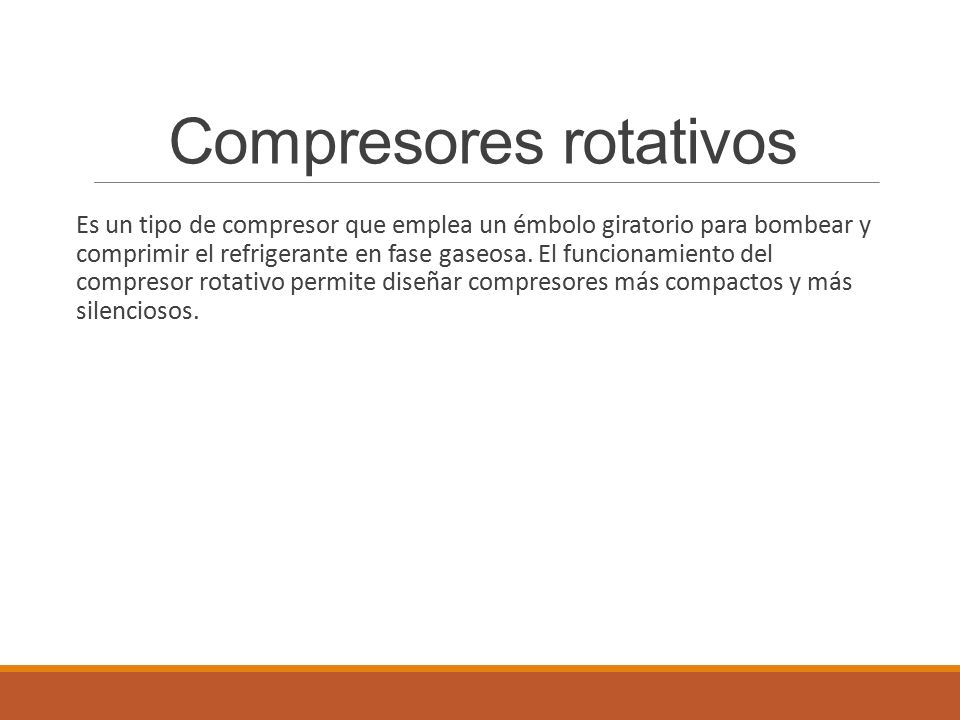

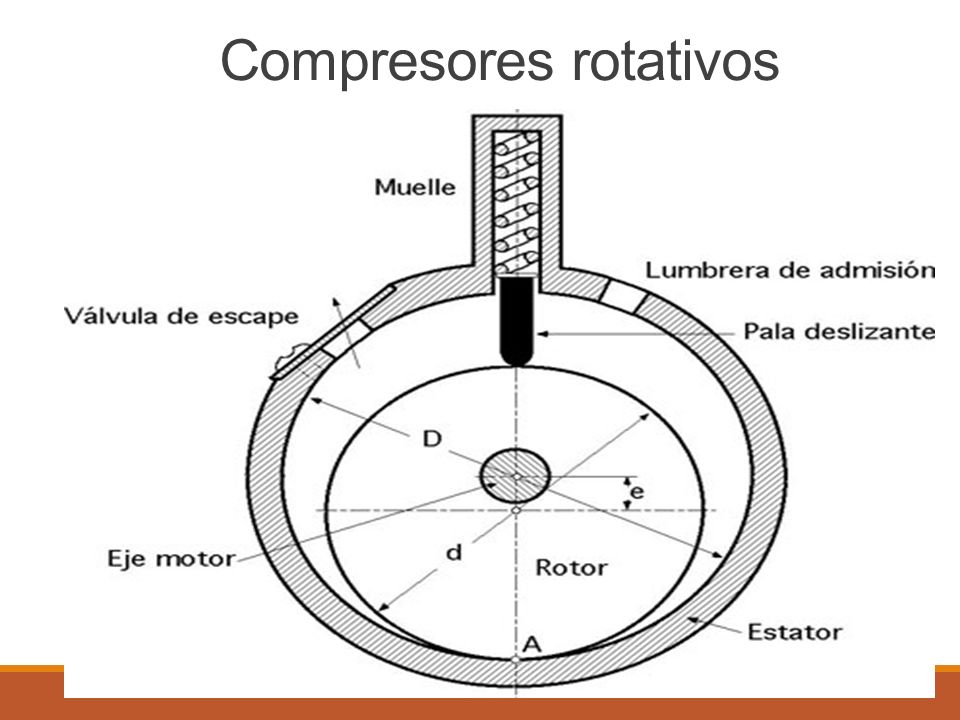

22 Compresores rotativos Es un tipo de compresor que emplea un émbolo giratorio para bombear y comprimir el refrigerante en fase gaseosa. El funcionamiento del compresor rotativo permite diseñar compresores más compactos y más silenciosos.

23 Compresores rotativos

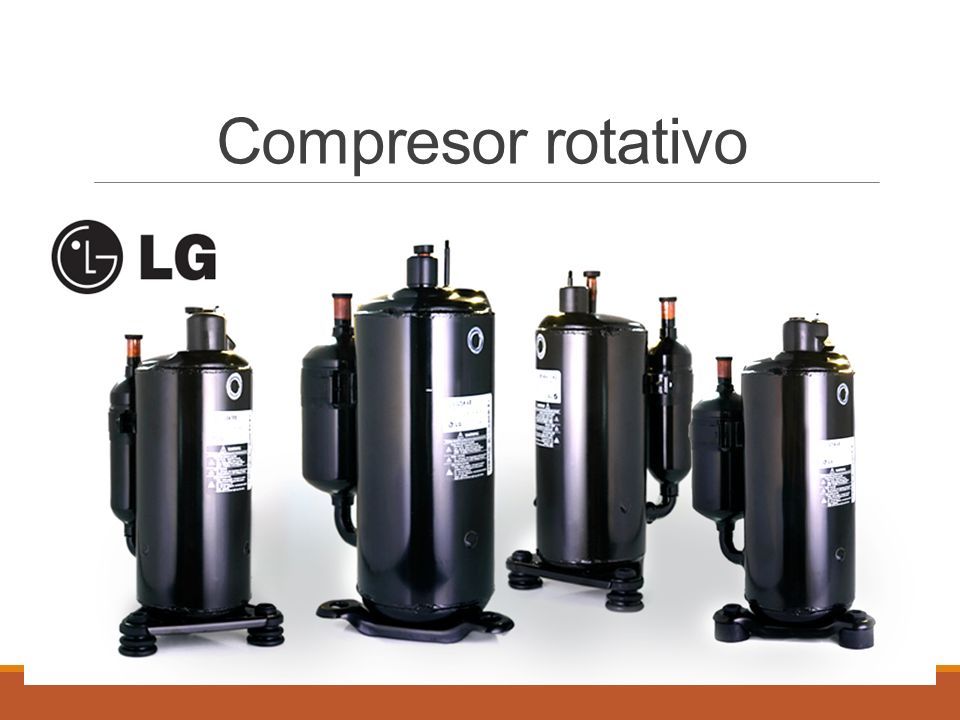

24 Compresor rotativo

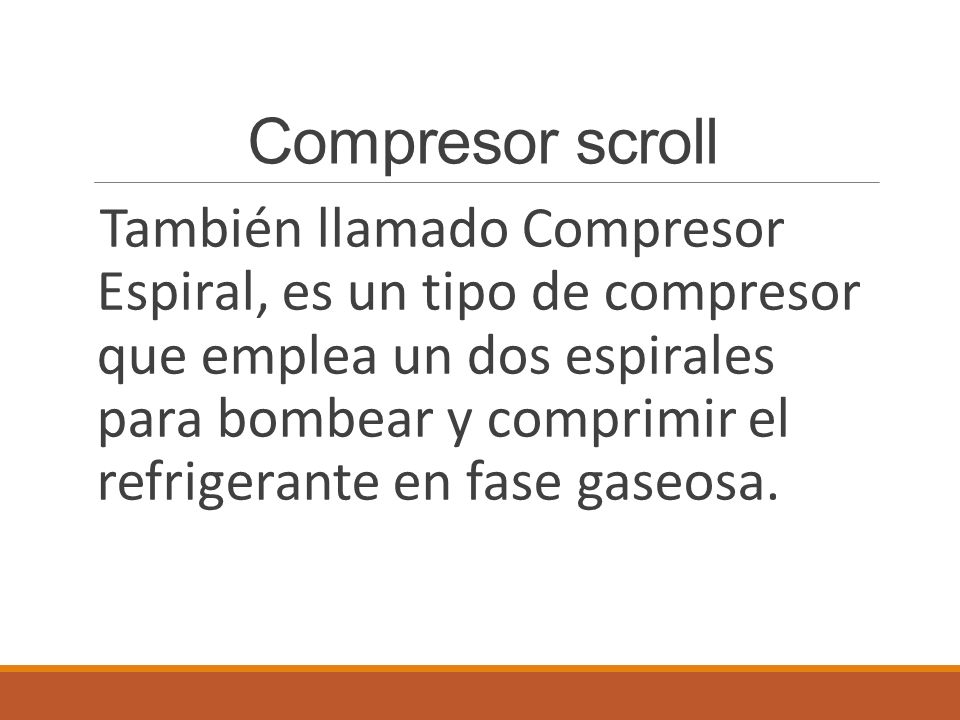

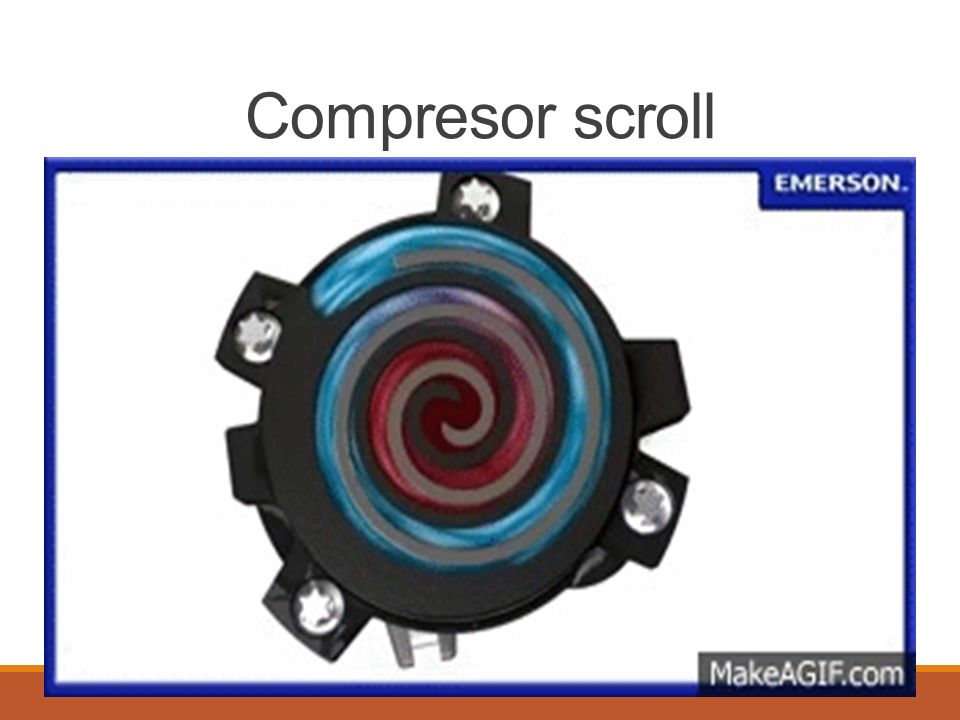

25 Compresor scroll También llamado Compresor Espiral, es un tipo de compresor que emplea un dos espirales para bombear y comprimir el refrigerante en fase gaseosa.

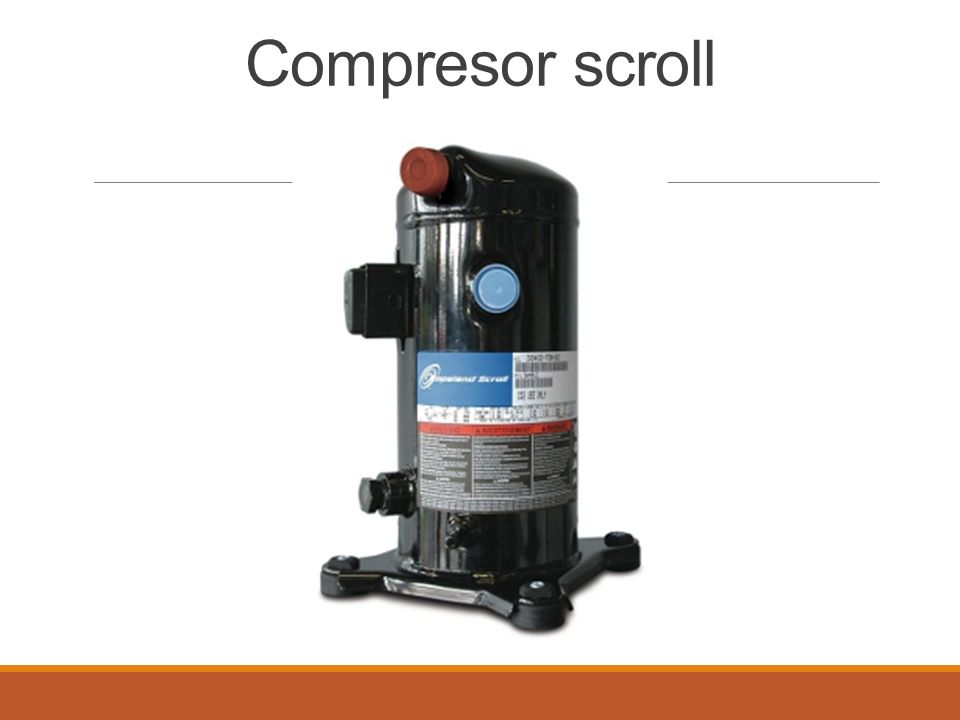

26 Compresor scroll

27

28 Compresores semihermeticos Son compresores generalmente Reciprocante, que son de grandes capacidades usados por lo general en sistemas de cámaras frigoríficas. Estos compresores cuentan con una carcasa unida por pernos a alto torque entre cada pieza se colocan juntas de silicón para garantizar la hermeticidad del compresor

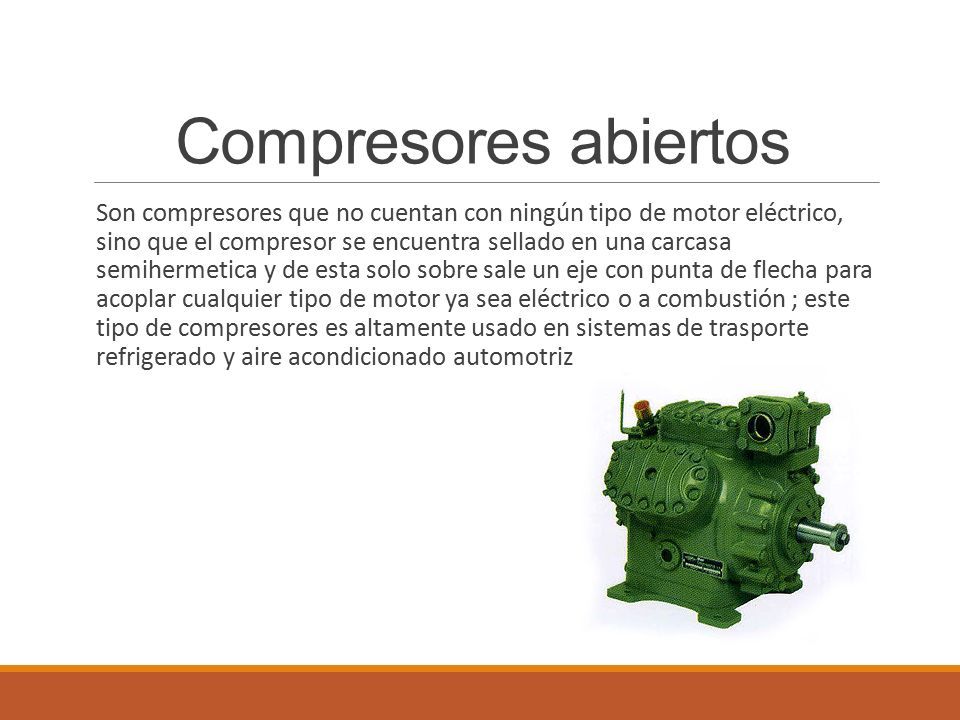

29 Compresores abiertos Son compresores que no cuentan con ningún tipo de motor eléctrico, sino que el compresor se encuentra sellado en una carcasa semihermetica y de esta solo sobre sale un eje con punta de flecha para acoplar cualquier tipo de motor ya sea eléctrico o a combustión ; este tipo de compresores es altamente usado en sistemas de trasporte refrigerado y aire acondicionado automotriz

30 Expansión o control de flujo El sistema de expansión tiene la función de reducir la presión del refrigerante por medio de estrangulación y de racionar la cantidad de refrigerante que entra en el evapodarador

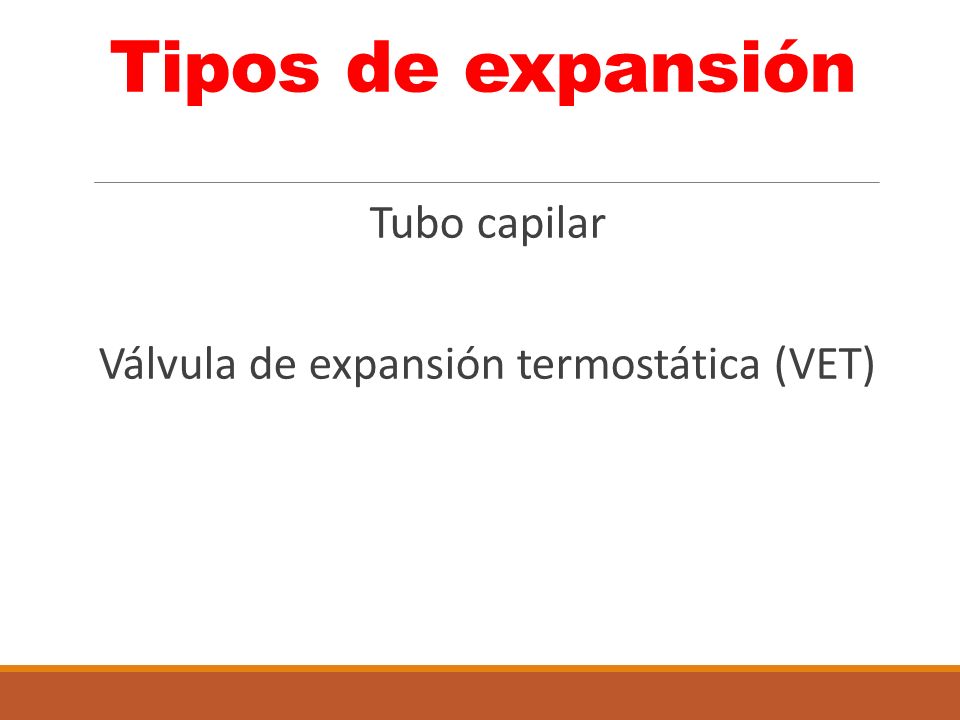

31 Tipos de expansión Tubo capilar Válvula de expansión termostática (VET)

32 Tubo capilar Es un conducto muy estrecho echo de cobre general mente que estrangula el liquido refrigerante para generar una caída de presión en el mismo. La caída de presión no solamente se logra por el estrecho diámetro del capilar sino también con la longitud que se instale en el sistema.

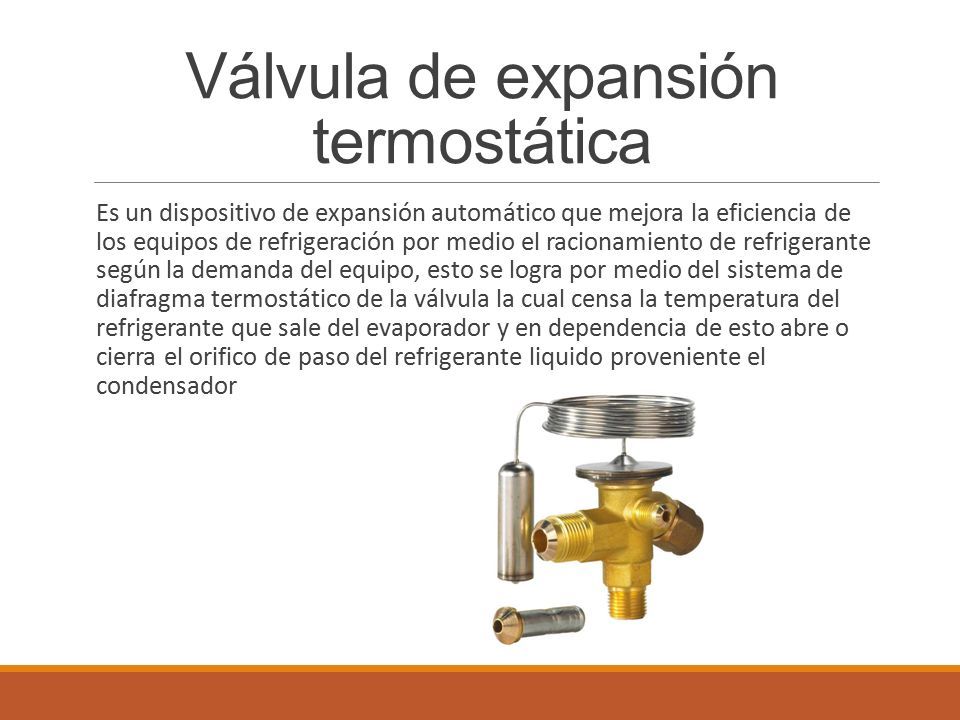

33 Válvula de expansión termostática Es un dispositivo de expansión automático que mejora la eficiencia de los equipos de refrigeración por medio el racionamiento de refrigerante según la demanda del equipo, esto se logra por medio del sistema de diafragma termostático de la válvula la cual censa la temperatura del refrigerante que sale del evaporador y en dependencia de esto abre o cierra el orifico de paso del refrigerante liquido proveniente el condensador

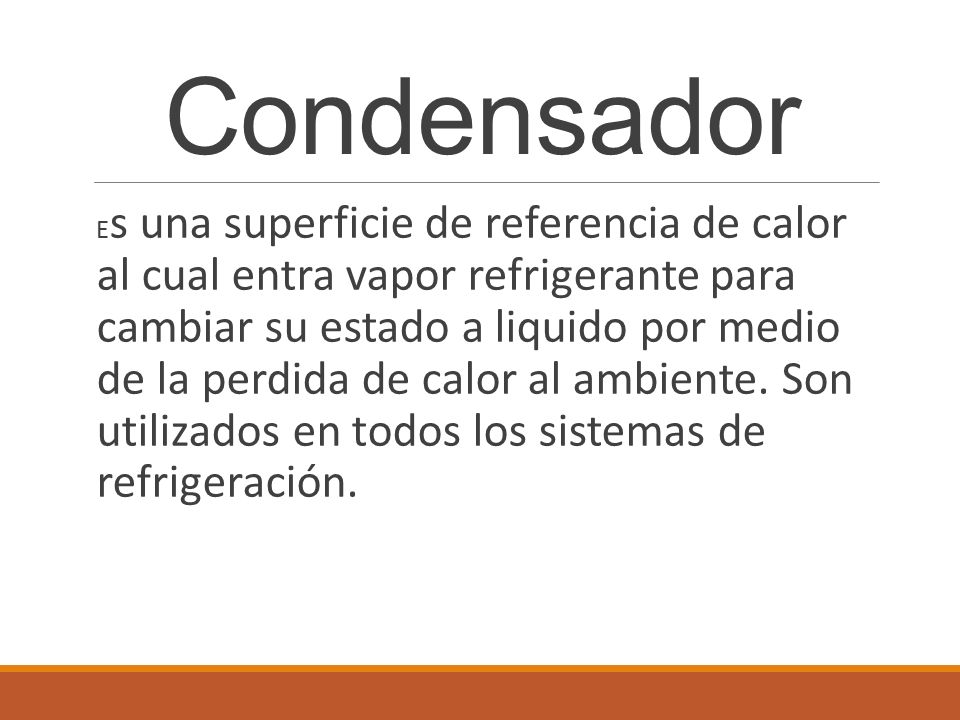

34 Condensador E s una superficie de referencia de calor al cual entra vapor refrigerante para cambiar su estado a liquido por medio de la perdida de calor al ambiente. Son utilizados en todos los sistemas de refrigeración.

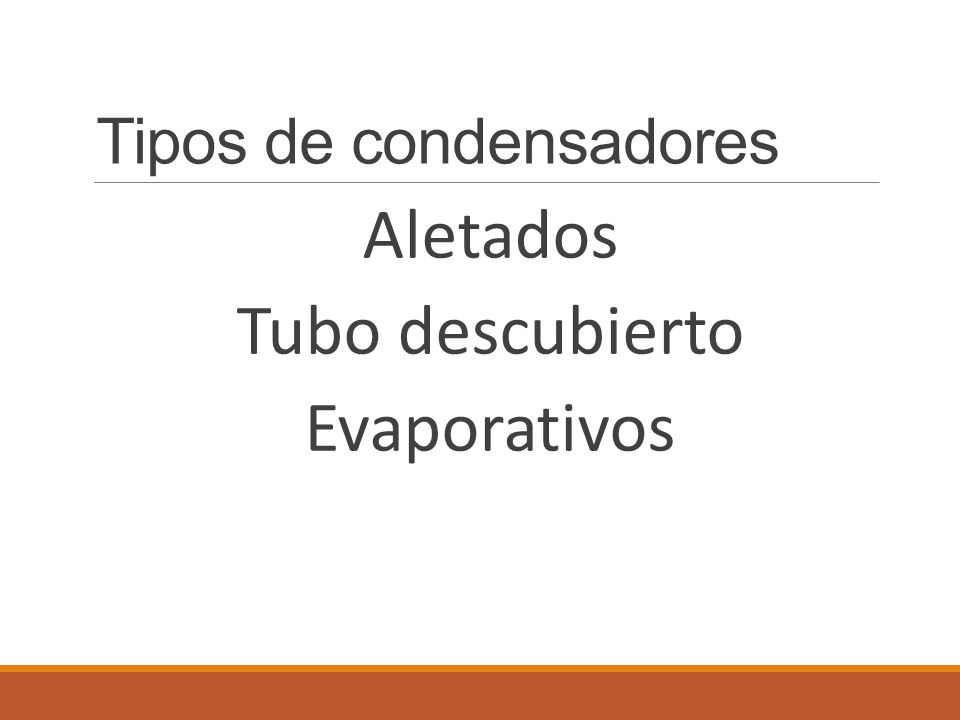

35 Tipos de condensadores Aletados Tubo descubierto Evaporativos

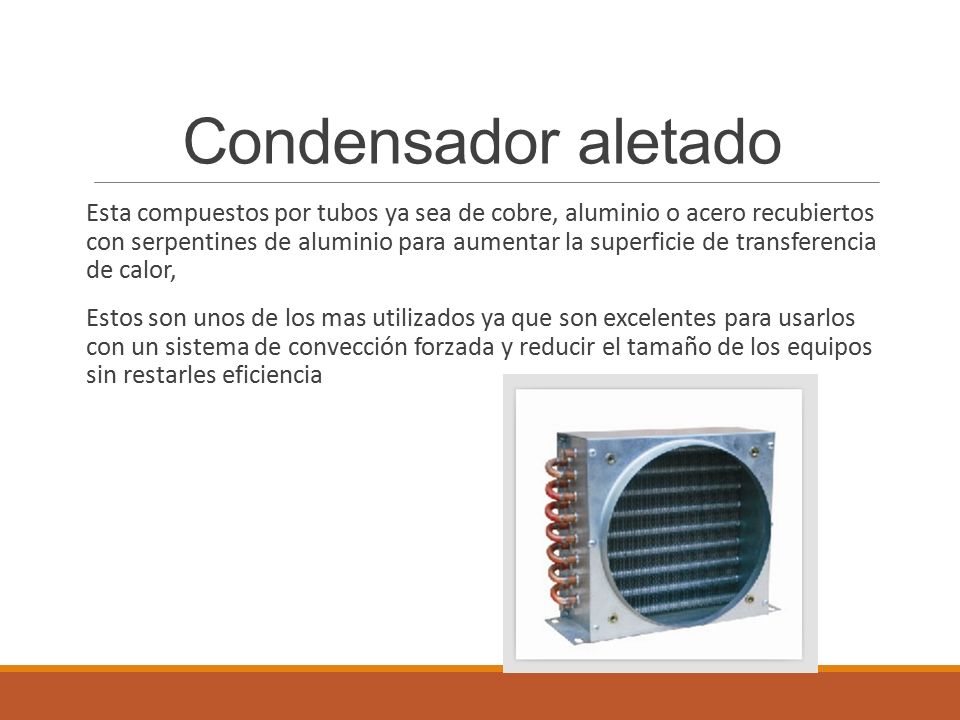

36 Condensador aletado Esta compuestos por tubos ya sea de cobre, aluminio o acero recubiertos con serpentines de aluminio para aumentar la superficie de transferencia de calor, Estos son unos de los mas utilizados ya que son excelentes para usarlos con un sistema de convección forzada y reducir el tamaño de los equipos sin restarles eficiencia

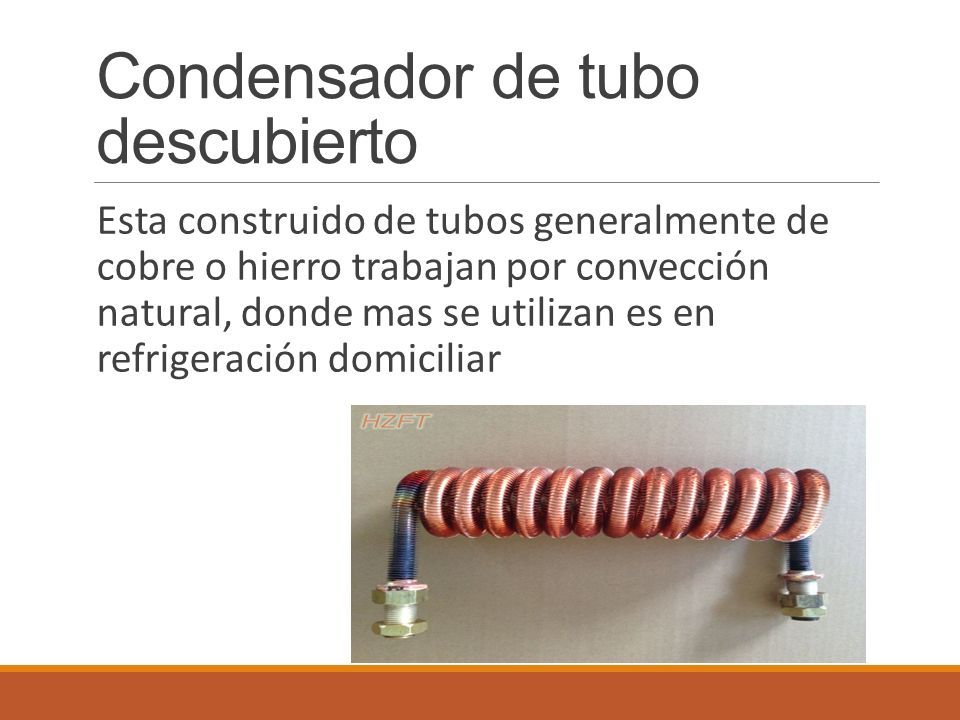

37 Condensador de tubo descubierto Esta construido de tubos generalmente de cobre o hierro trabajan por convección natural, donde mas se utilizan es en refrigeración domiciliar

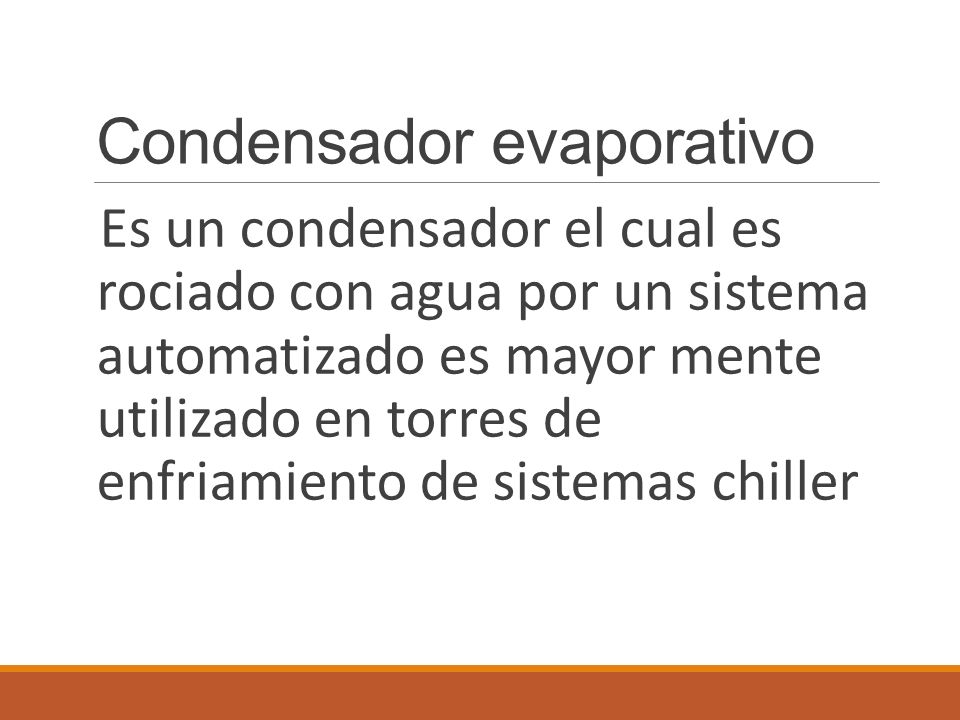

38 Condensador evaporativo Es un condensador el cual es rociado con agua por un sistema automatizado es mayor mente utilizado en torres de enfriamiento de sistemas chiller

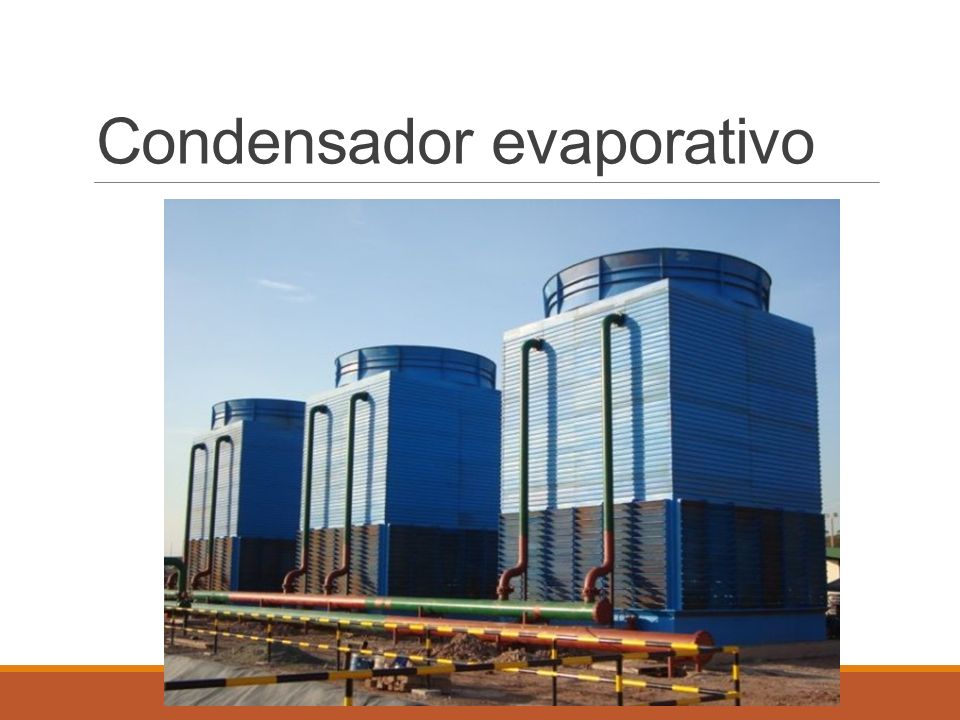

39 Condensador evaporativo

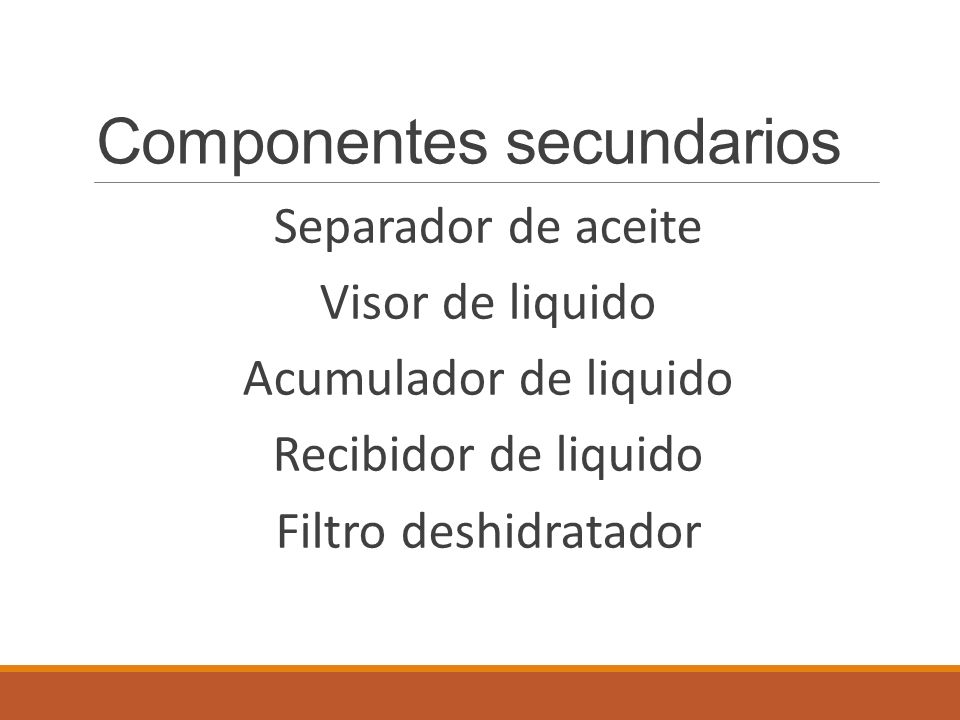

40 Componentes secundarios Separador de aceite Visor de liquido Acumulador de liquido Recibidor de liquido Filtro deshidratador

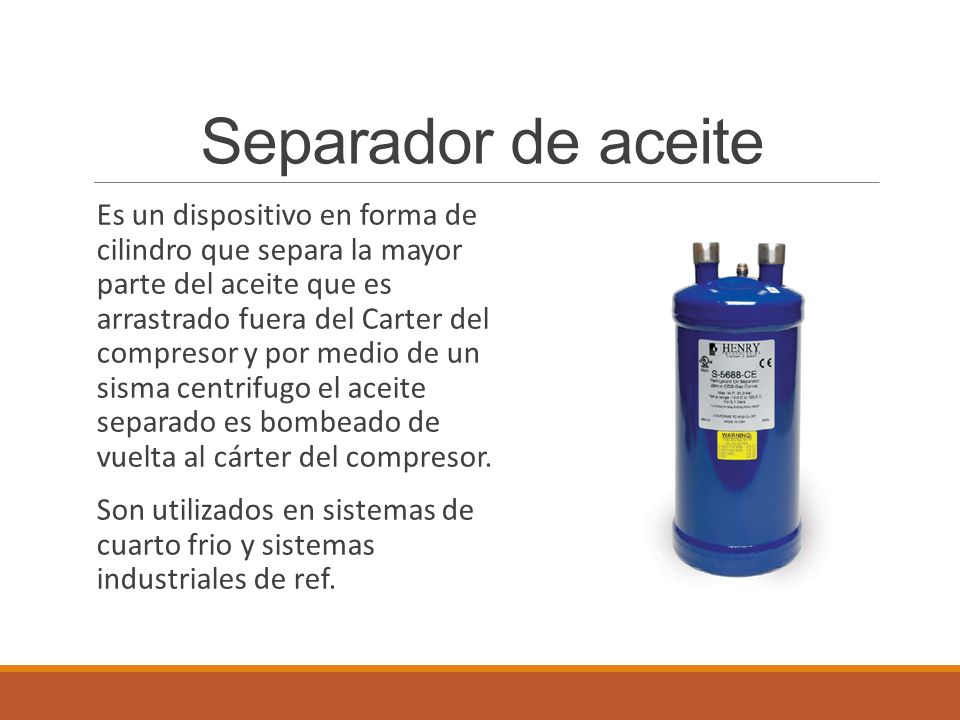

41 Separador de aceite Es un dispositivo en forma de cilindro que separa la mayor parte del aceite que es arrastrado fuera del Carter del compresor y por medio de un sisma centrifugo el aceite separado es bombeado de vuelta al cárter del compresor. Son utilizados en sistemas de cuarto frio y sistemas industriales de ref.

42 Visor de liquido Cumple la función de dejar observar el aspecto del liquido refrigerante que circula en el sistemas, también permite medir los niveles de humedad del sistema por medio un centro hidroquimico que varia su color según la cantidad de humedad que se encuentre en el sistema

43 Acumulador de liquido Es un dispositivo de seguridad para el sistema de refrigeración que se instala en la línea de succión para evitar que retorne refrigerante en liquido al compresor

44 Recibidor de liquido Es un dispositivo que garantiza la llegada de liquido ala válvula de expiación en sistemas de refrigeración de gran tamaño, en refrigeración domiciliar el filtro deshidratador juega le papel de recibidor de liquido

45 Filtro deshidratador Es un dispositivo que tiene por función retener humedad residual del sistema y filtrar el liquido de particas solidas además en refrigeración domiciliar actúa de recibidor de liquido.
