3 Apertura de una válvula

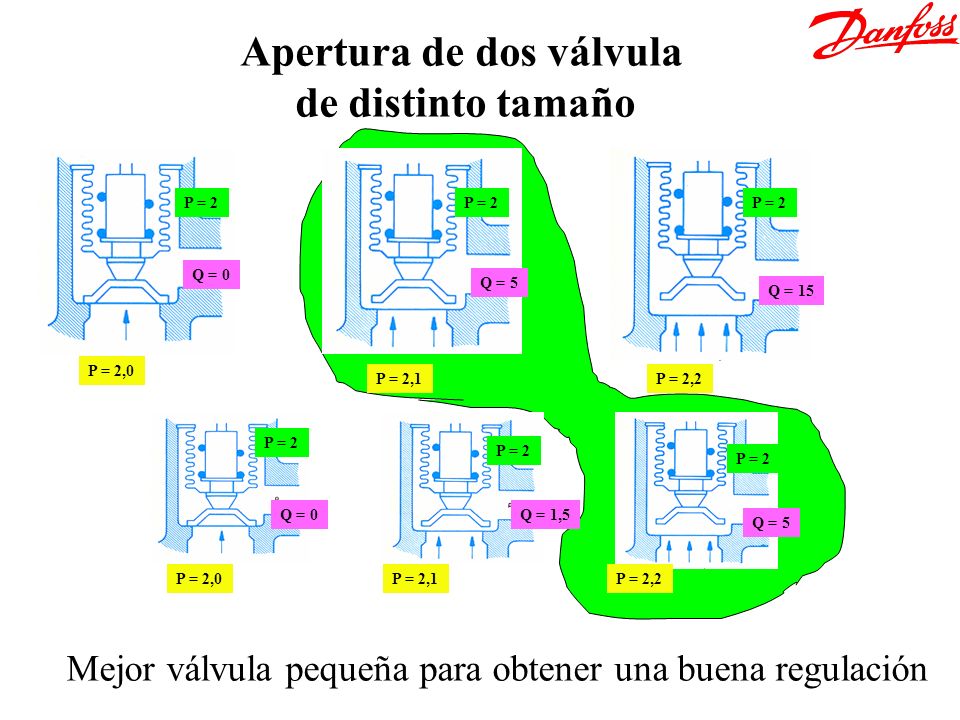

4 Apertura de dos válvula
de distinto tamaño P = 2 P = 2,0 P = 2 P = 2,1 P = 2 P = 2,2 Q = 0 Q = 5 Q = 15 P = 2 P = 2,0 P = 2 P = 2,1 P = 2 P = 2,2 Q = 0 Q = 1,5 Q = 5 Mejor válvula pequeña para obtener una buena regulación

5 NRV KP 61 TE EVR KVP NRV KP 61 TE EVR KVP KP 61 TE EVR DN NRVH WVFX OUB SGN

6 Regulación incorrecta
Fuga en el fuelle Suciedad Conexión de presión mal hecha Defecto interno en membranas Poco gas en la instalación Temperaturas y presiones Problemas generales La válvula es muy grande Caudal de agua muy grande Aumento de la presión del agua Presión inestable

7 Representación de válvulas en el diagrama de Molliere
Presión Entalpia Líquido Vapor L + V KVR KVR Capacidad KVP KVL

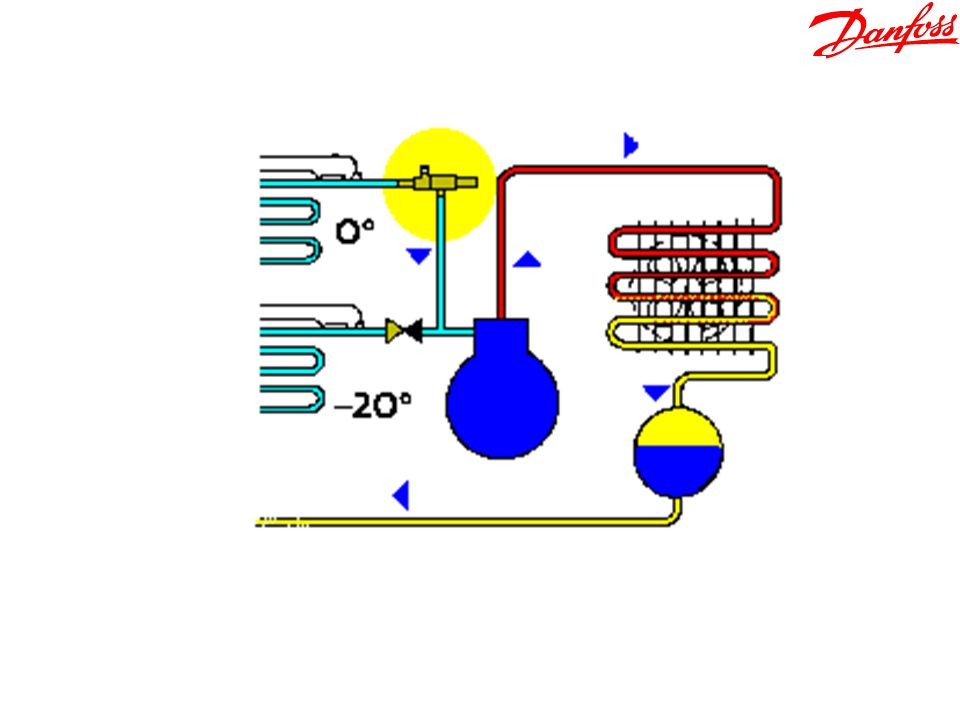

8

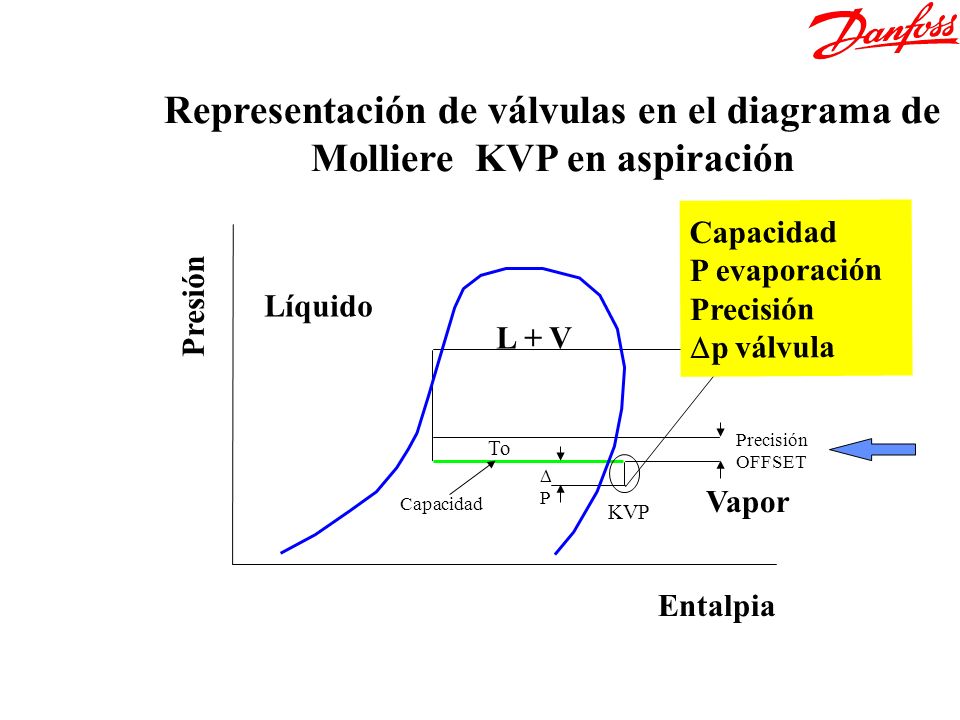

9 Molliere KVP Representación de válvulas en el diagrama de Molliere KVP en aspiración Capacidad P evaporación Precisión Dp válvula Presión Entalpia Líquido Vapor L + V To Precisión OFFSET P Capacidad KVP

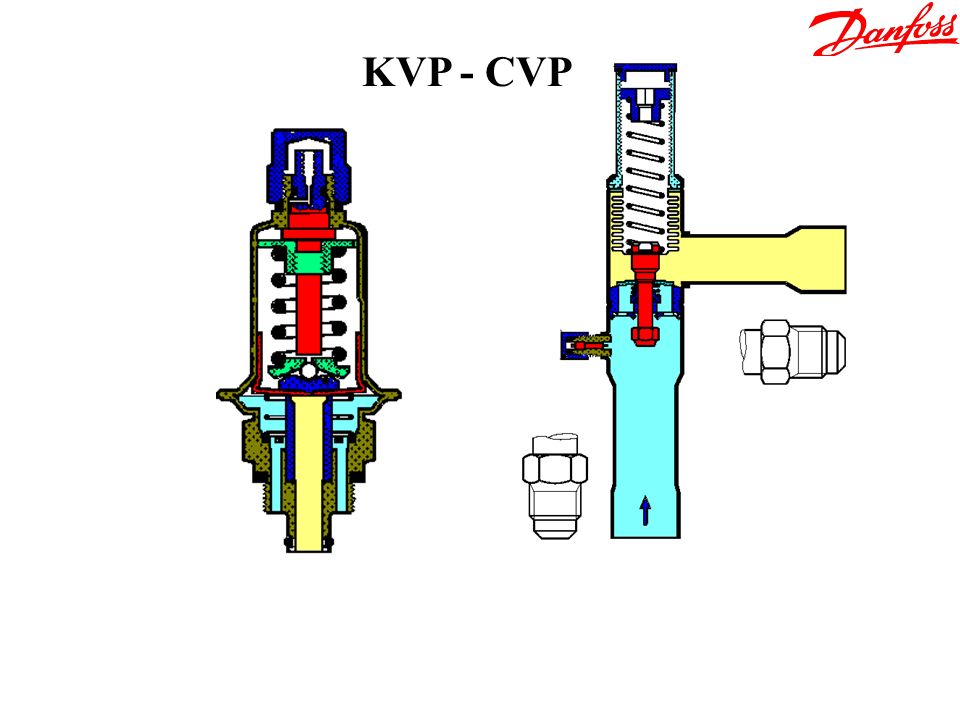

10 KVP - CVP

11 Problemas Temperatura ambiente alta Regulación alta Fuga en el fuelle
Regulación baja Temperatura ambiente baja La KVP es muy grande Presión de aspiración inestable

12 TE EVR (NC) NRV EVR (NC) PKVS CVPP (HP) EVM PKVS KVR PM 3 NRD

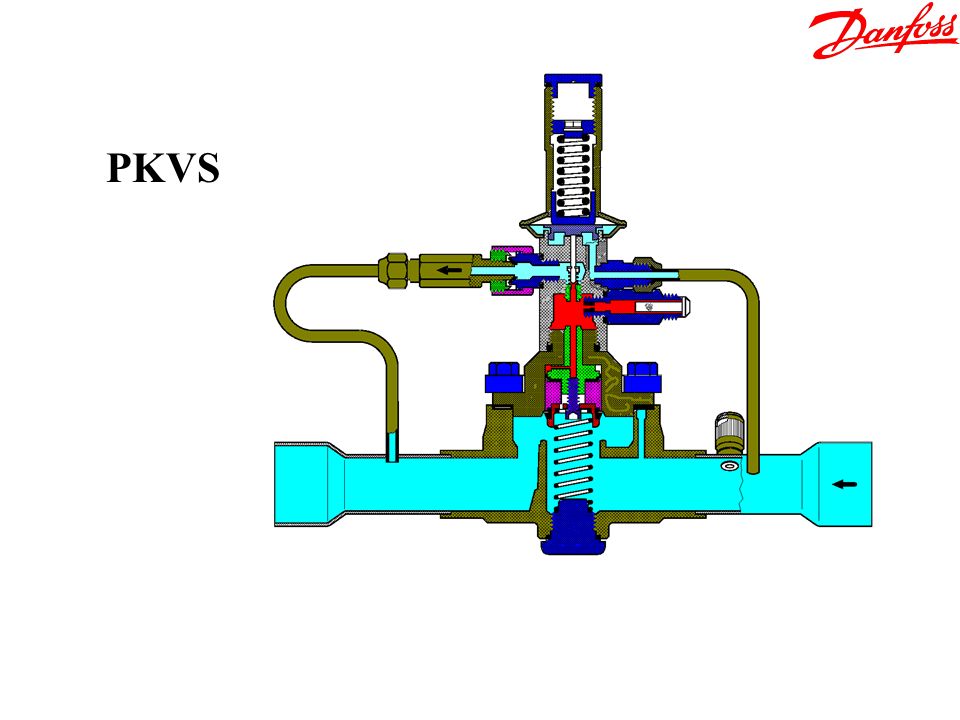

13 PKVS

14

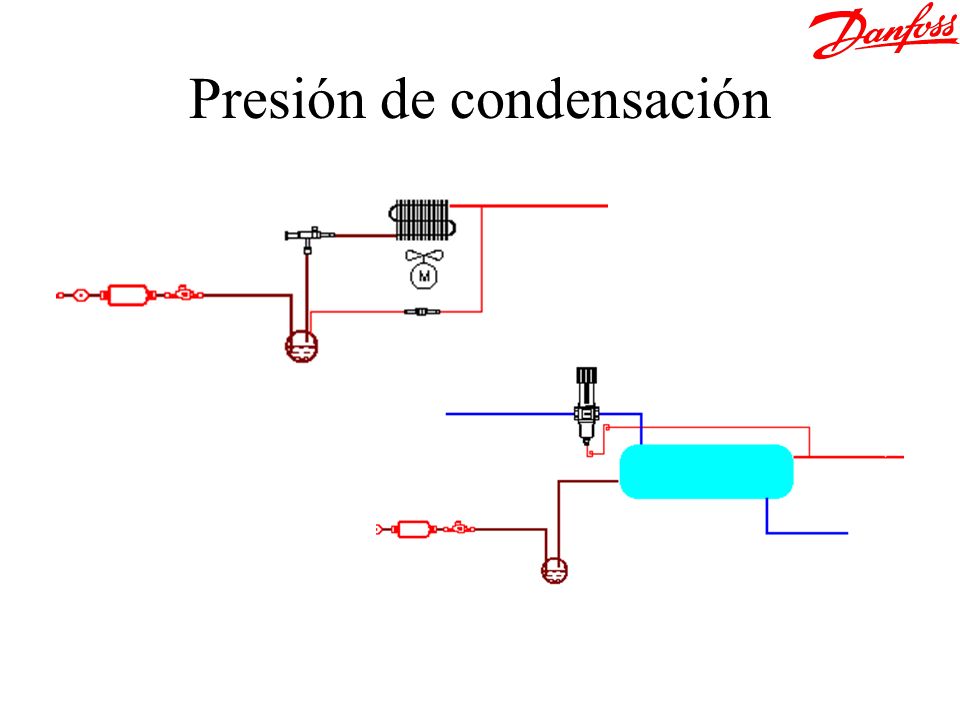

15 Presión de condensación

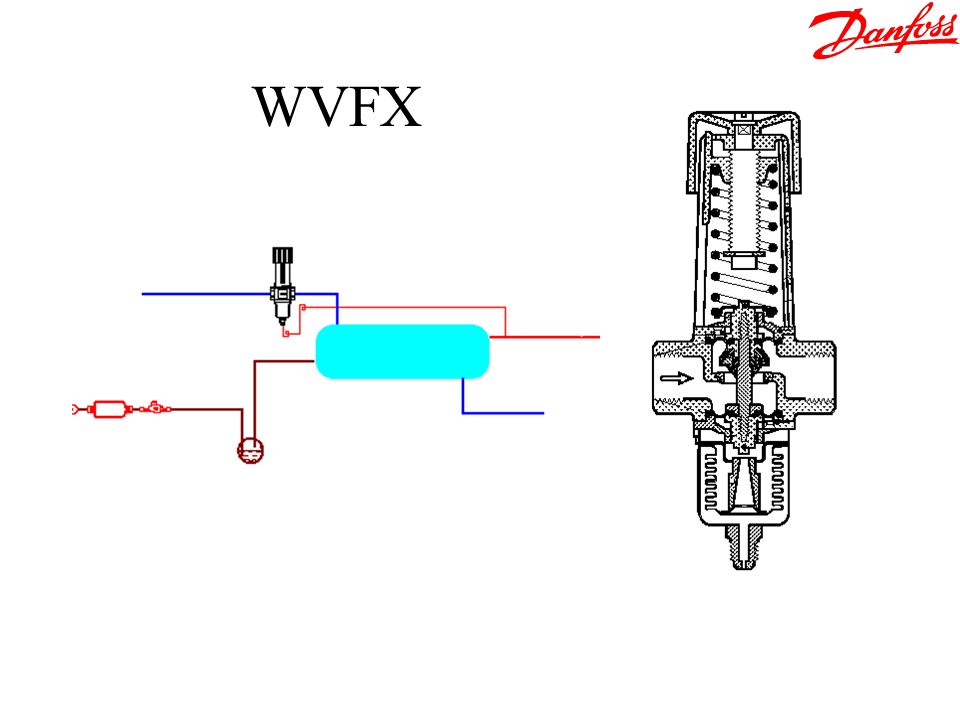

16 WVFX

17 WVFX Pm Pc

18

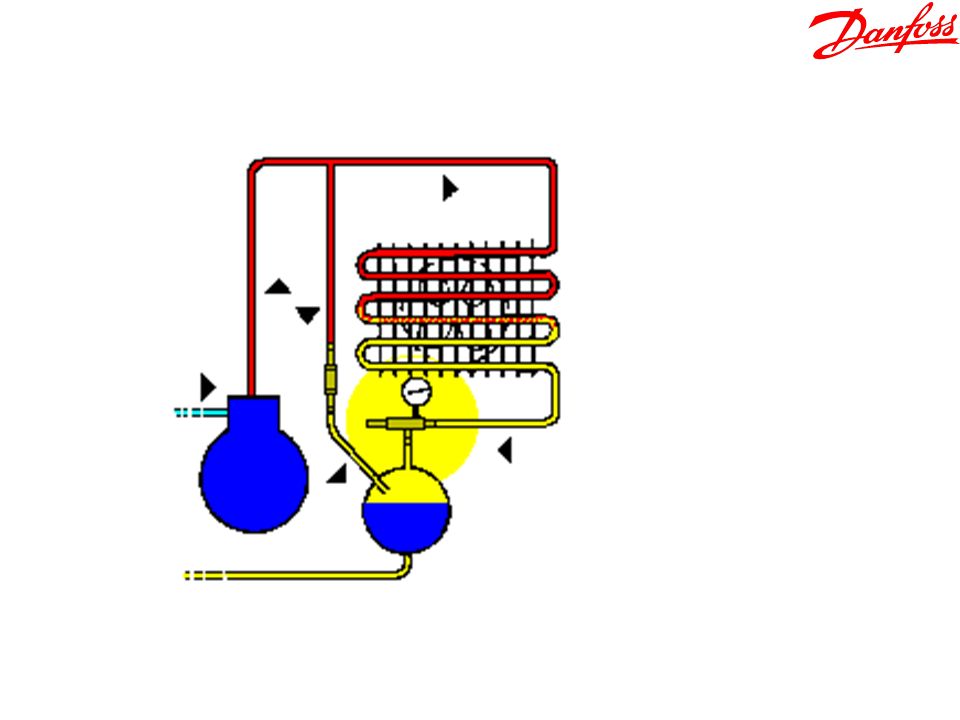

19

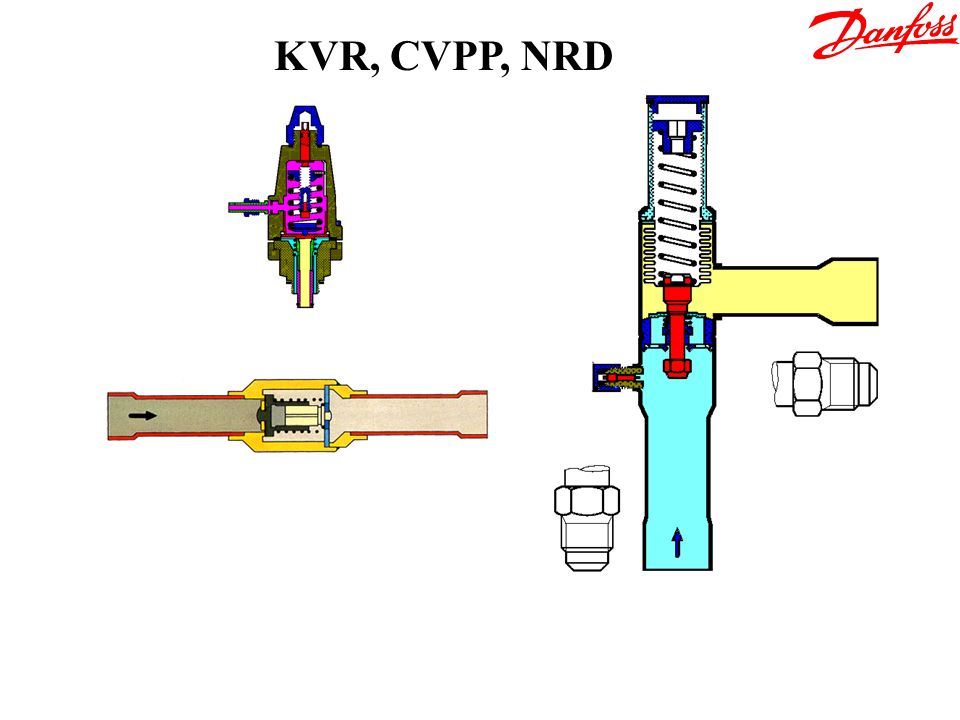

20 KVR, CVPP, NRD

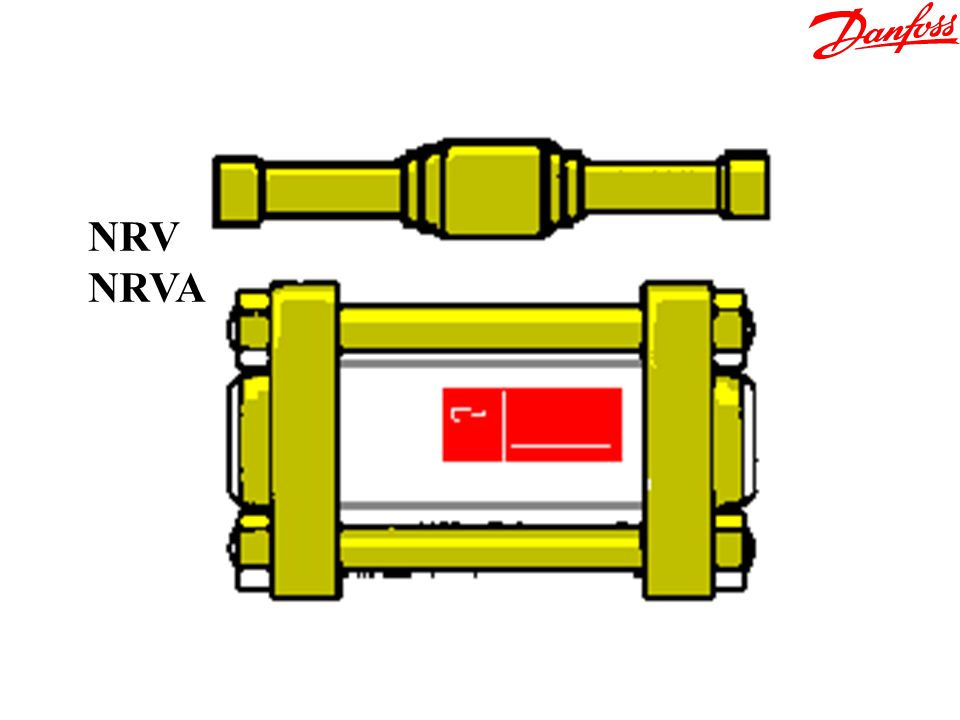

21 NRV NRVA

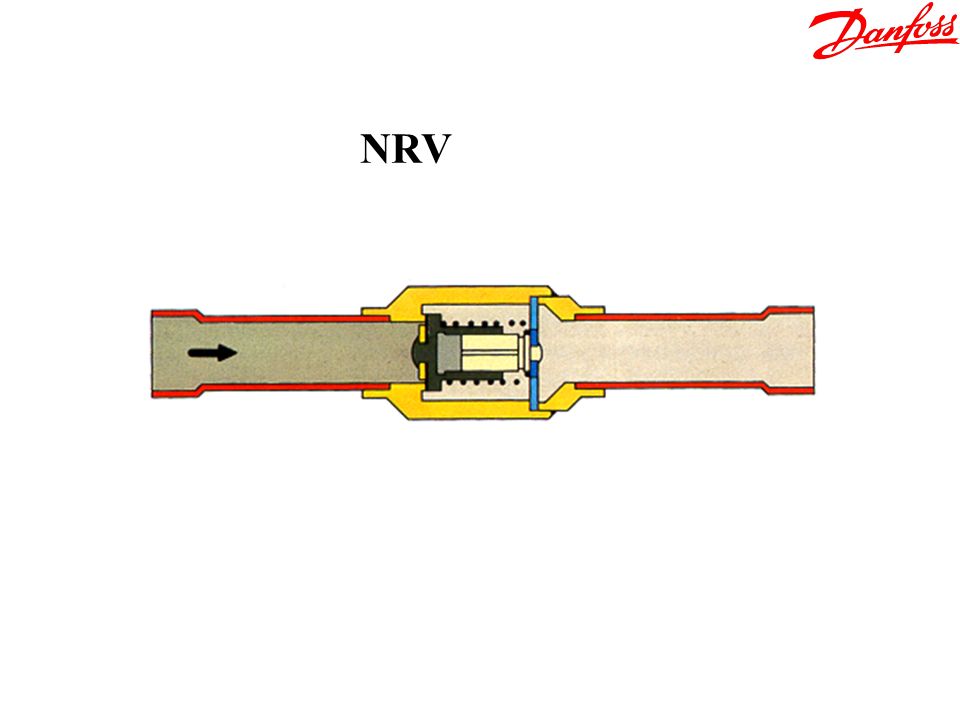

22 NRV

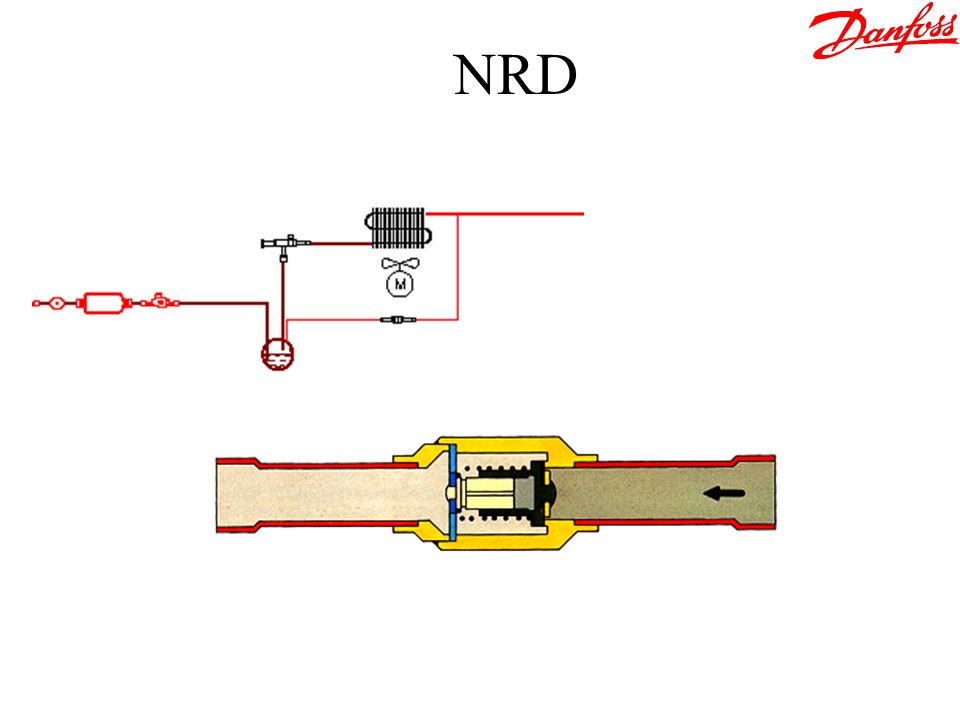

23 NRD

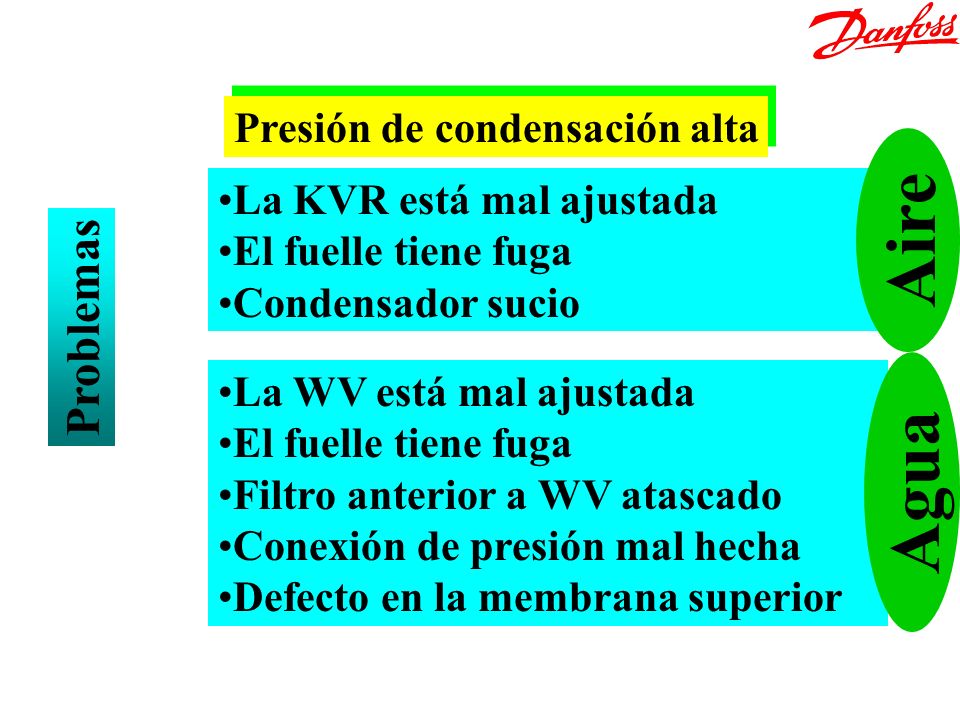

24 Aire Agua Problemas Presión de condensación alta
La KVR está mal ajustada El fuelle tiene fuga Condensador sucio Problemas La WV está mal ajustada El fuelle tiene fuga Filtro anterior a WV atascado Conexión de presión mal hecha Defecto en la membrana superior

25 Aire Agua Problemas Presión de condensación baja
Poco gas en la instalación Recipiente exterior y temperatura muy baja Problemas Caudal de agua muy grande Aumento de la presión del agua Defecto en la membrana interior Suciedad en el cono de la válvula

26

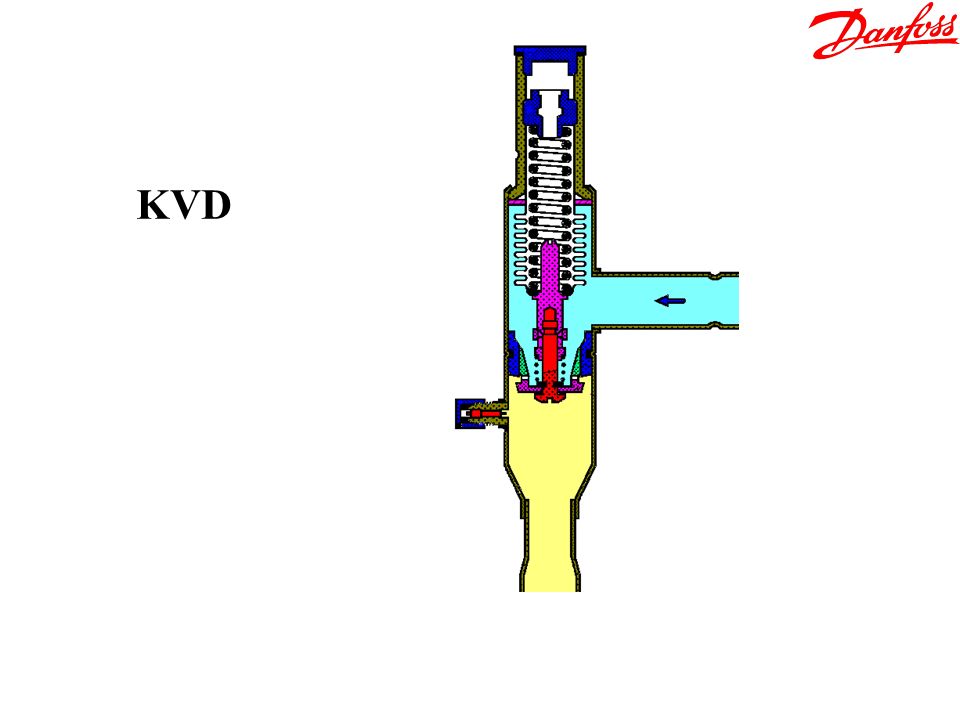

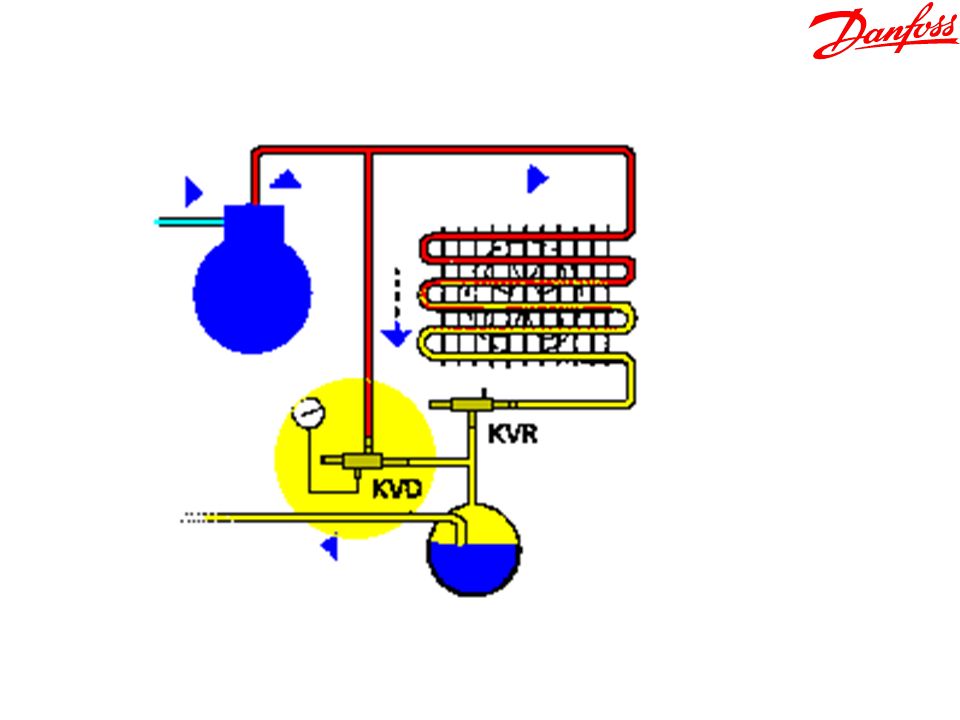

27 KVD

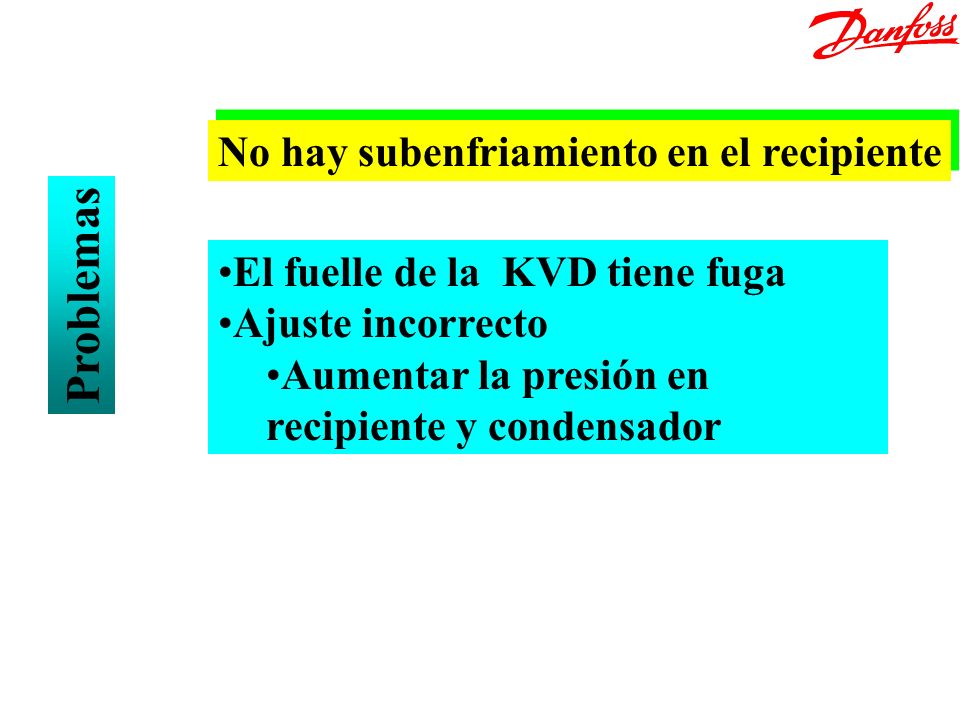

28 Problemas No hay subenfriamiento en el recipiente
El fuelle de la KVD tiene fuga Ajuste incorrecto Aumentar la presión en recipiente y condensador Problemas

29

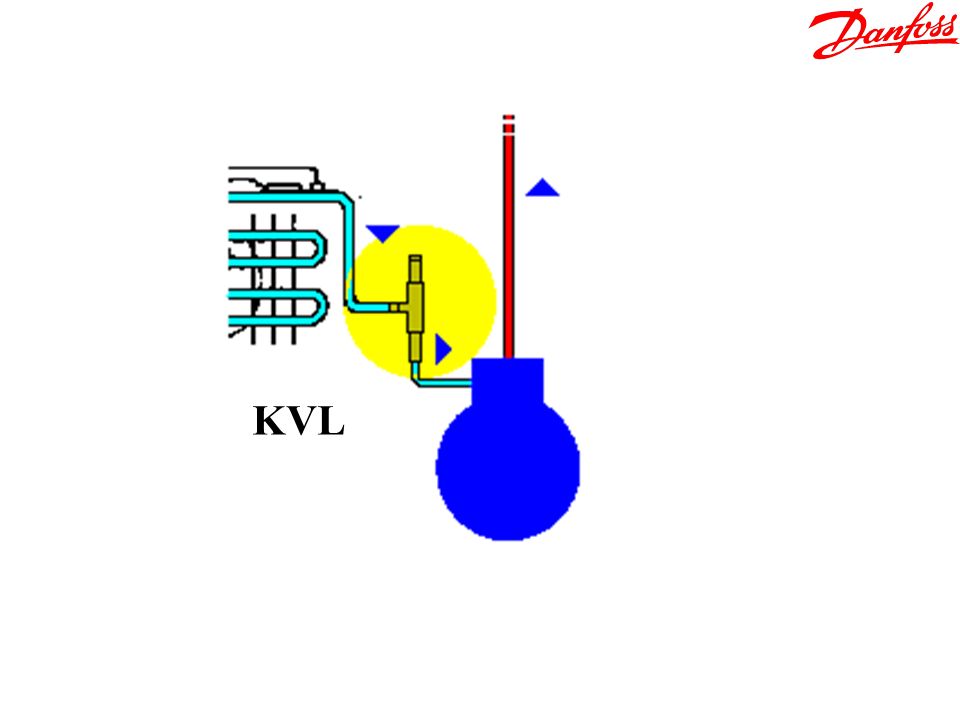

30 KVL

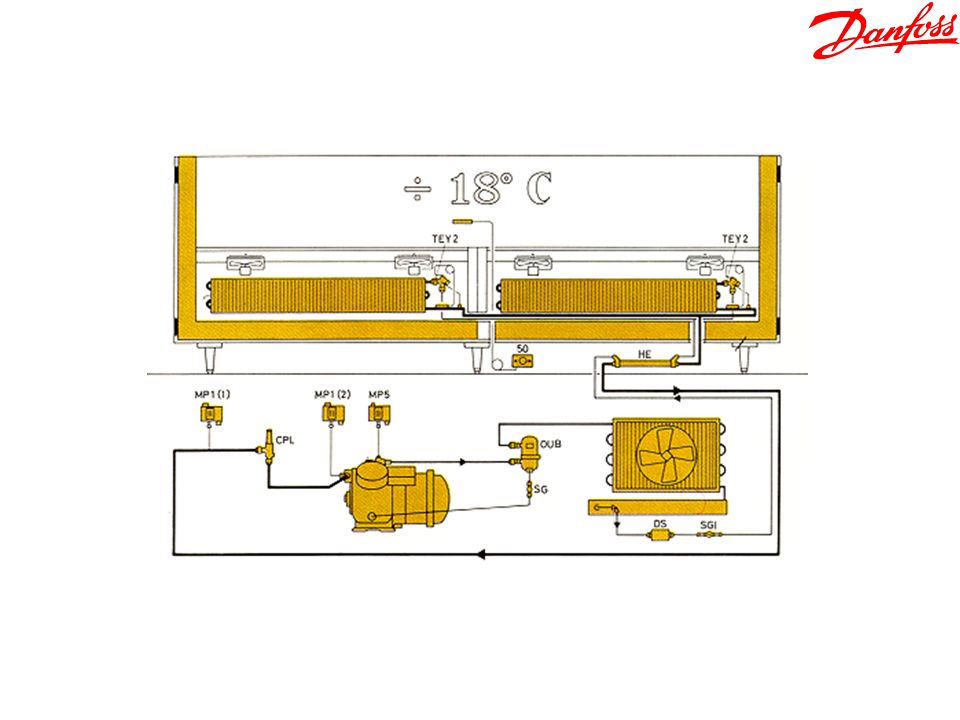

31

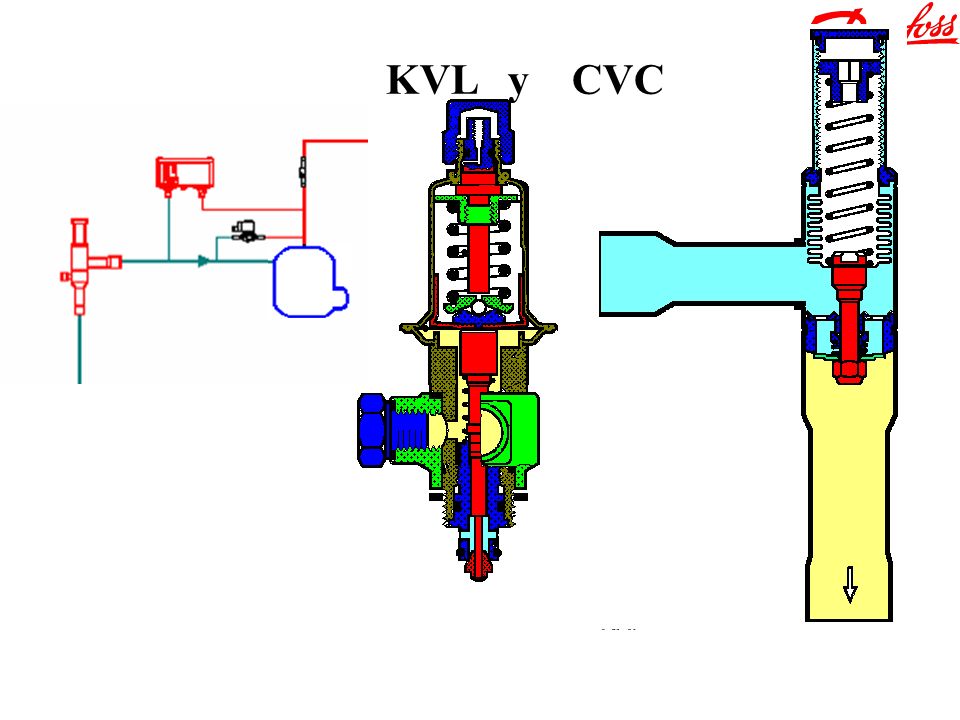

32 KVL y CVC

33

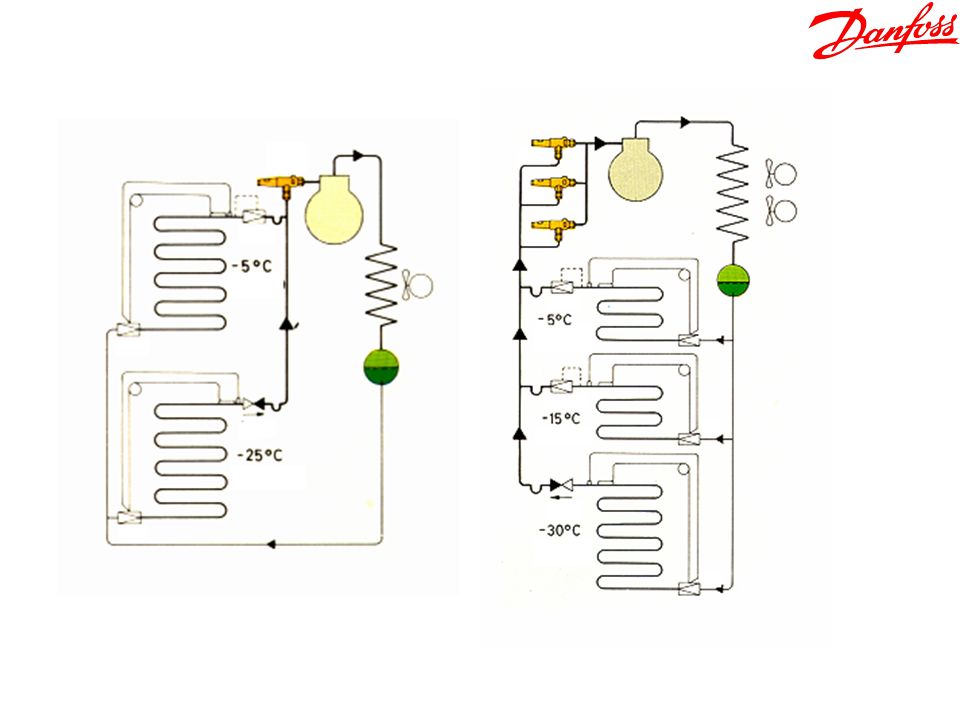

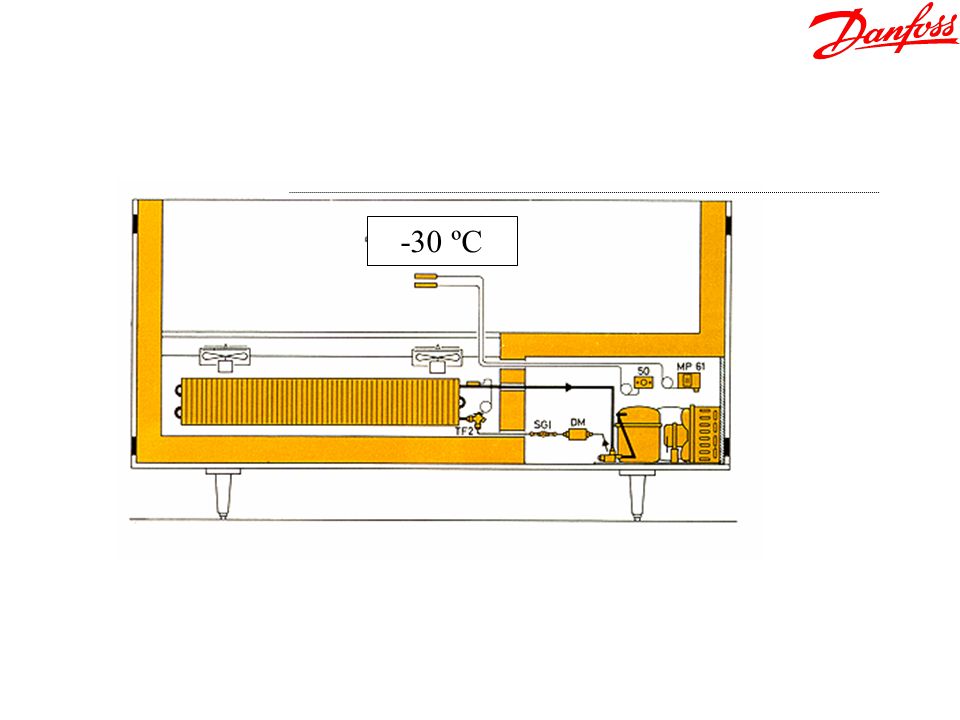

34 -30 ºC

35 Problemas La KVL no regula El fuelle de la KVL tiene fuga
La KVL es muy grande La KVL no regula Problemas La KVL hace ruido (silbido) La KVL es muy grande

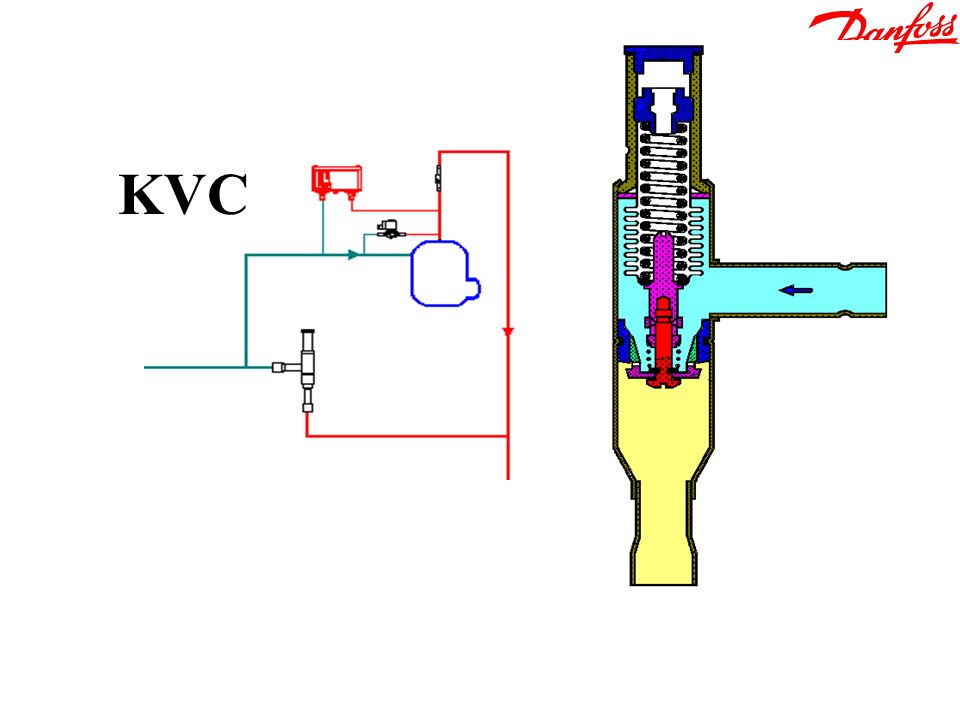

36 KVC

37 KVC

38 Problemas Presión de aspiración inestable La KVC es muy grande
KVC mal ajustada o defectuosa Presión de aspiración baja Problemas Fugas en el fuelle de la KVC Mucho bypass de gas caliente. Poner TE 2 inyección Temperatura de descarga alta

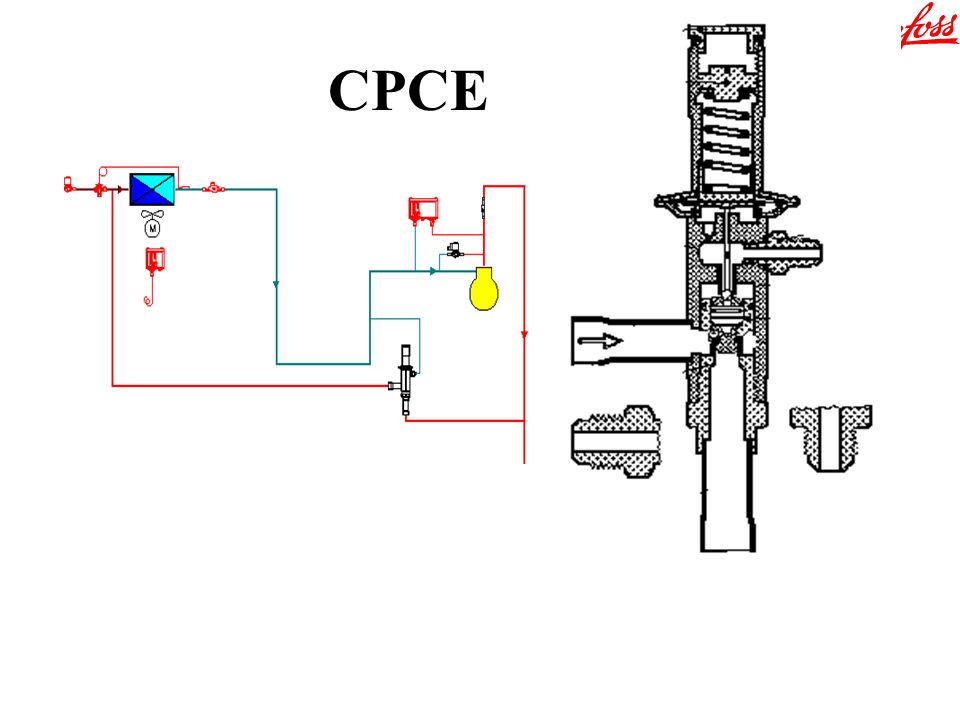

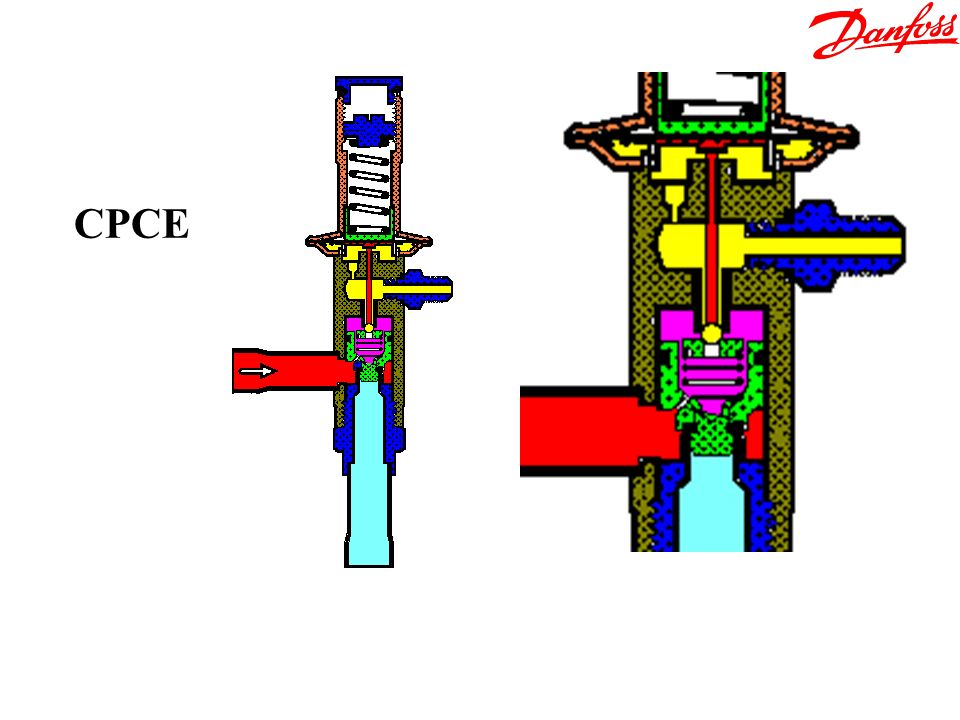

39 CPCE

40 CPCE

41 CPCE

42 Evaporador Temperatura ambiente muy alta Temperatura ambiente muy baja
Regulador KVP ajustado muy alto Fuga en el fuelle de la KVP Ajustar la KVP Si hay presión al quitar la tapa hay fuga en el fuelle. Cambiar la KVP Evaporador Temperatura ambiente muy baja Regulador ajustado muy bajo Ajustar la KVP Si hay varios evaporadores con temperaturas distintas, colocar NRV

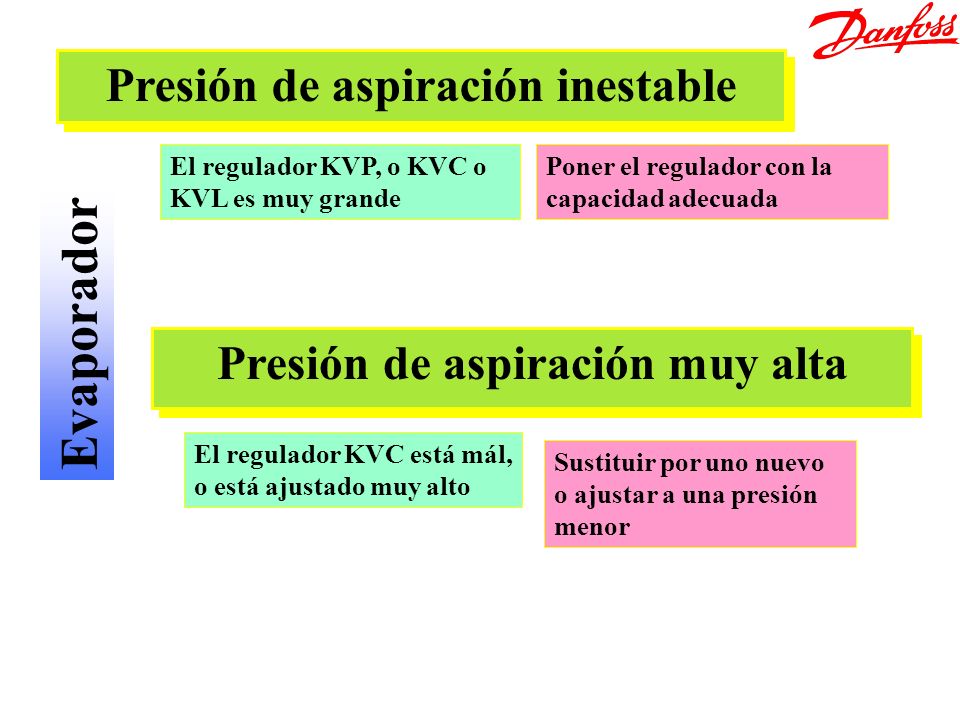

43 Presión de aspiración inestable Presión de aspiración muy alta
El regulador KVP, o KVC o KVL es muy grande Poner el regulador con la capacidad adecuada Evaporador Presión de aspiración muy alta El regulador KVC está mál, o está ajustado muy alto Sustituir por uno nuevo o ajustar a una presión menor

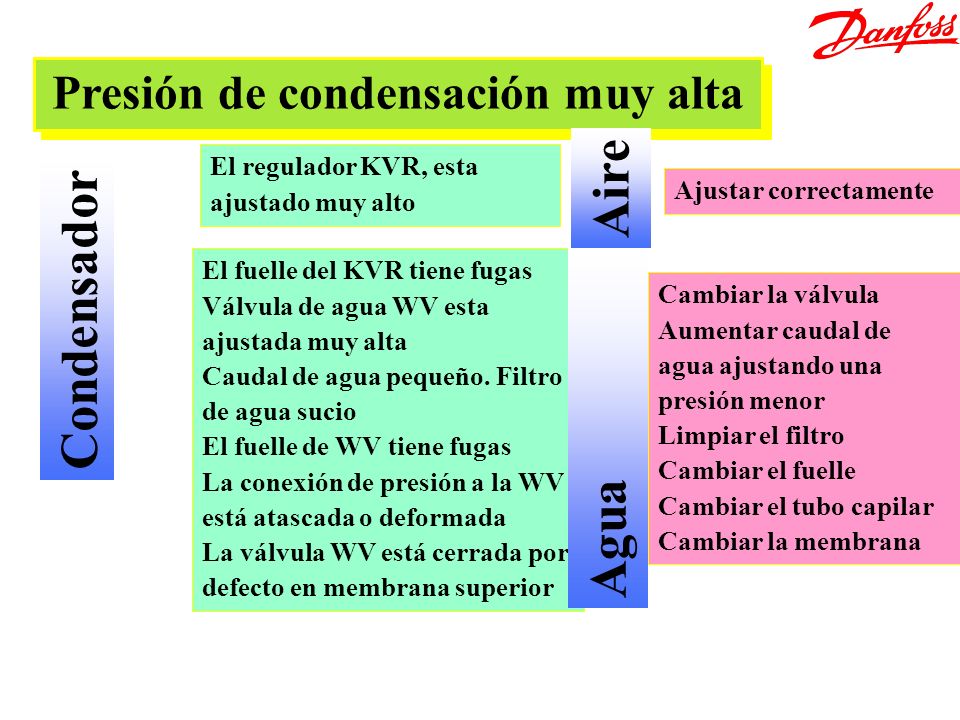

44 Presión de condensación muy alta
El regulador KVR, esta ajustado muy alto Aire Ajustar correctamente El fuelle del KVR tiene fugas Válvula de agua WV esta ajustada muy alta Caudal de agua pequeño. Filtro de agua sucio El fuelle de WV tiene fugas La conexión de presión a la WV está atascada o deformada La válvula WV está cerrada por defecto en membrana superior Cambiar la válvula Aumentar caudal de agua ajustando una presión menor Limpiar el filtro Cambiar el fuelle Cambiar el tubo capilar Cambiar la membrana Condensador Agua

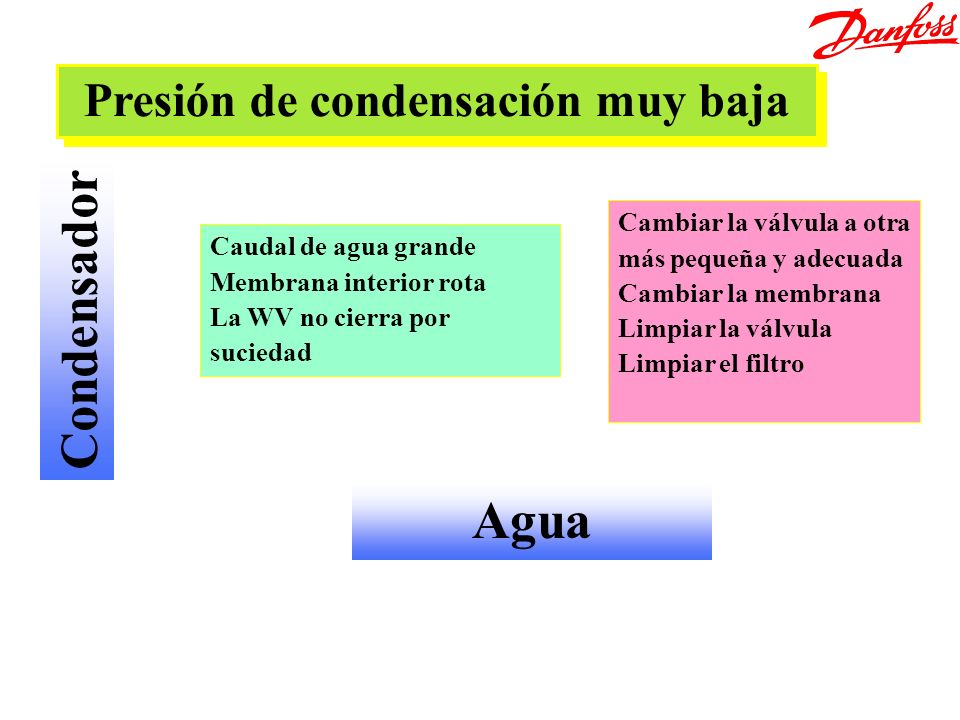

45 Presión de condensación muy baja
Cambiar la válvula a otra más pequeña y adecuada Cambiar la membrana Limpiar la válvula Limpiar el filtro Caudal de agua grande Membrana interior rota La WV no cierra por suciedad Condensador Agua

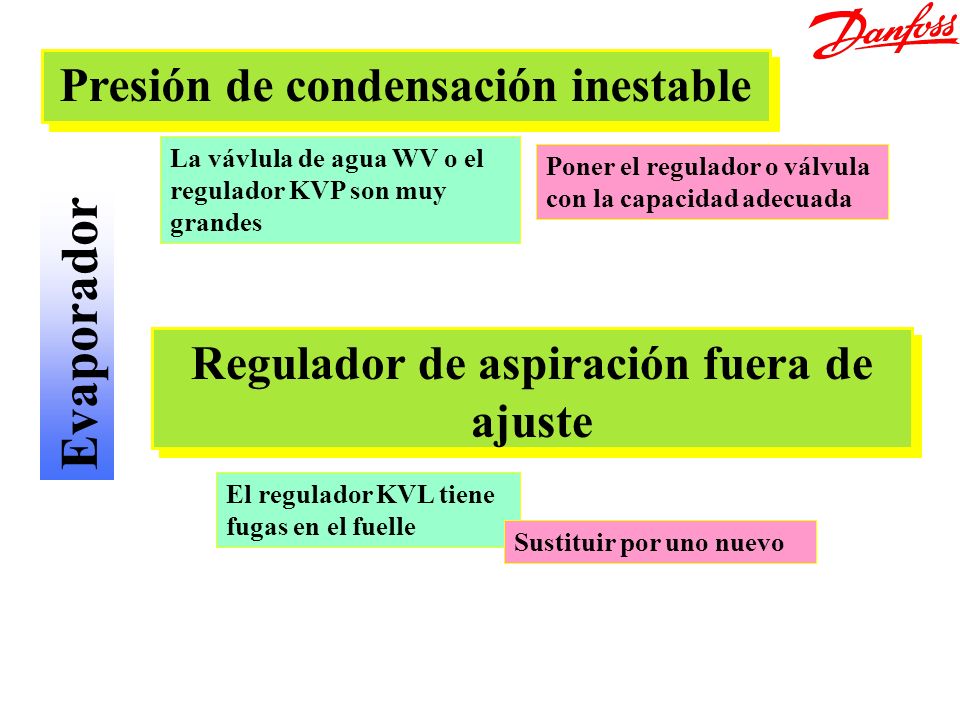

46 Evaporador Presión de condensación inestable
La vávlula de agua WV o el regulador KVP son muy grandes Poner el regulador o válvula con la capacidad adecuada Evaporador Regulador de aspiración fuera de ajuste El regulador KVL tiene fugas en el fuelle Sustituir por uno nuevo

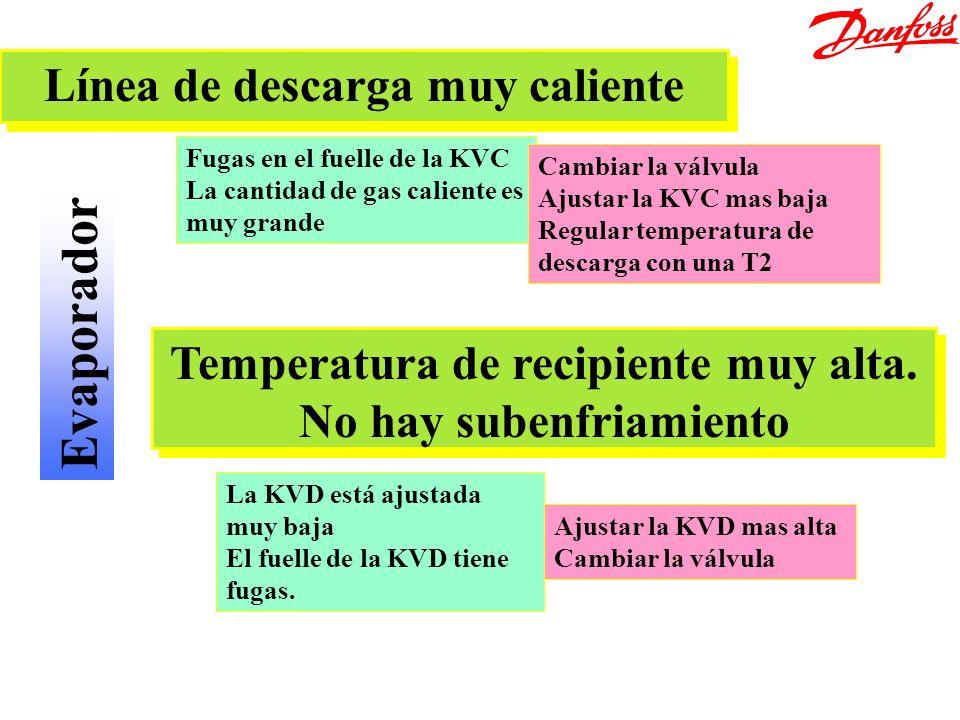

47 Evaporador Línea de descarga muy caliente
Fugas en el fuelle de la KVC La cantidad de gas caliente es muy grande Cambiar la válvula Ajustar la KVC mas baja Regular temperatura de descarga con una T2 Evaporador Temperatura de recipiente muy alta. No hay subenfriamiento La KVD está ajustada muy baja El fuelle de la KVD tiene fugas. Ajustar la KVD mas alta Cambiar la válvula
