Materiales para trabajo en clase 1 TABLA DE 35 * 25 MILIMETROS SE SUGIERE MDF 1 REGLA T 1 ESCUADRA DE 45º (DOS ANGULOS ISOSELES Y UN ANGULO RECTO) 2 ESCUADRA.

Presentación del tema: "Materiales para trabajo en clase 1 TABLA DE 35 * 25 MILIMETROS SE SUGIERE MDF 1 REGLA T 1 ESCUADRA DE 45º (DOS ANGULOS ISOSELES Y UN ANGULO RECTO) 2 ESCUADRA."— Transcripción de la presentación:

1 Materiales para trabajo en clase 1 TABLA DE 35 * 25 MILIMETROS SE SUGIERE MDF 1 REGLA T 1 ESCUADRA DE 45º (DOS ANGULOS ISOSELES Y UN ANGULO RECTO) 2 ESCUADRA DE 30º (UN ANGULO RECTO, UN ANGULO DE 30º Y UN ANGULO DE 60º) FORMATOS DE PAPEL: BLOCK DE HOJAS BOND CON DIMENSIONES 297 * 210 MM 3 LAPICES CON MINAS HB, 2H Y 3H 1 SACAPUNTAS 1 BORRADOR SUAVE 1 VALLETILLA LIMPIA 1 PLANTILLA DE BORRADO 1 COMPAS DE PRESICION 1 CARPETA PORTA

2 Letra Técnica Todo plano o dibujo técnico va acompañado de información escrita que ayuda a complementar lo que se expresa en el dibujo. Esta letra corresponde en su tipo y tamaño o normas técnicas que se deben seguir. La letra técnica es sencilla en sus trazos, pero, bien definido en su proporción. Se puede realizar con plantillas de letras de distinto tamaño o a pulso.

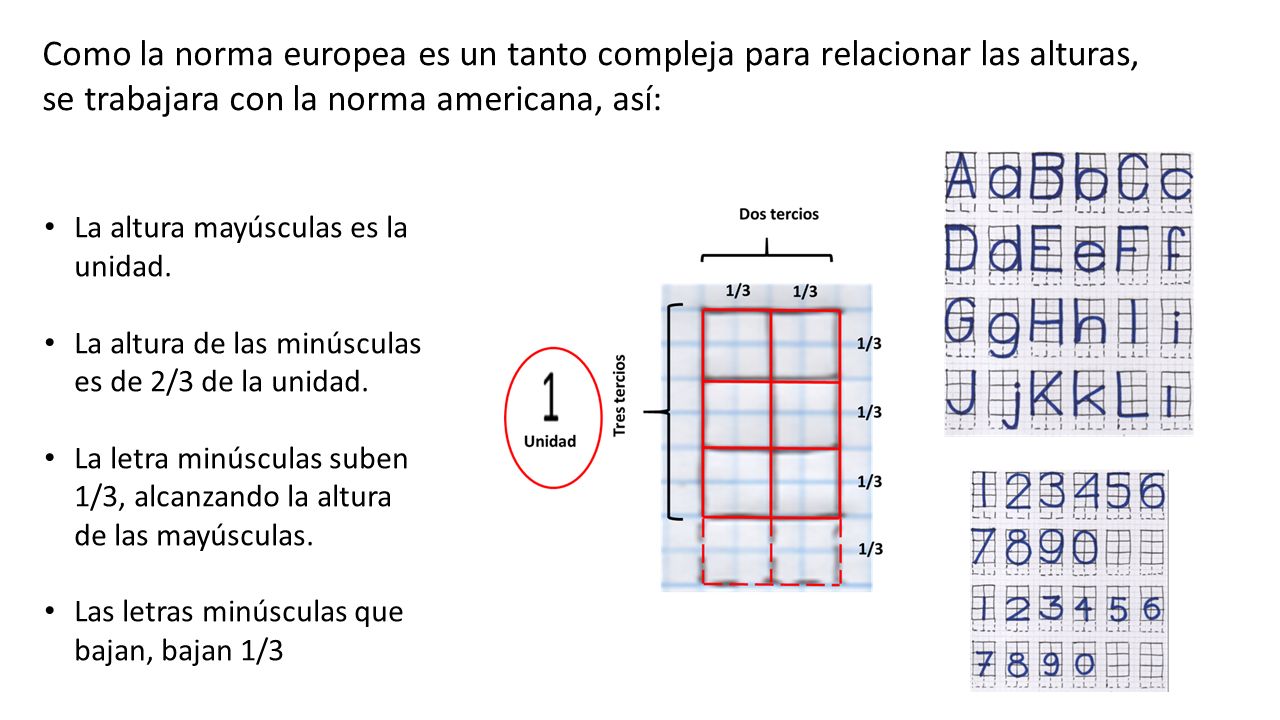

3 La altura mayúsculas es la unidad. La altura de las minúsculas es de 2/3 de la unidad. La letra minúsculas suben 1/3, alcanzando la altura de las mayúsculas. Las letras minúsculas que bajan, bajan 1/3 Como la norma europea es un tanto compleja para relacionar las alturas, se trabajara con la norma americana, así:

4 En cuanto a lo ancho de la letra, la norma que sique es : Las letras mayúsculas tienen 3 anchos definidos: Alto y ancho: Ejemplo: TOM WAXY Ancho mayor que la altura: Ejemplo: W Ancho menor que la altura: El resto de letras Las letras minúsculas a-b-d-g... se hacen a partir de una circunferencia, con un elemento recto o curvo que las complementa. La i-l-j... son angostas y sólo la w es ancha. El espesor de las letra será equivalente a la décima parte de su tamaño, aproximadamente. Al hacer letra a pulso, esta norma es imposible de cumplir; por eso, la práctica ayudará a lograrlo, de acuerdo con el tamaño de la letra que se requiera. En el siguiente ejemplo se puede observar lo relativo a la proporción que debe tener la letra técnica:
