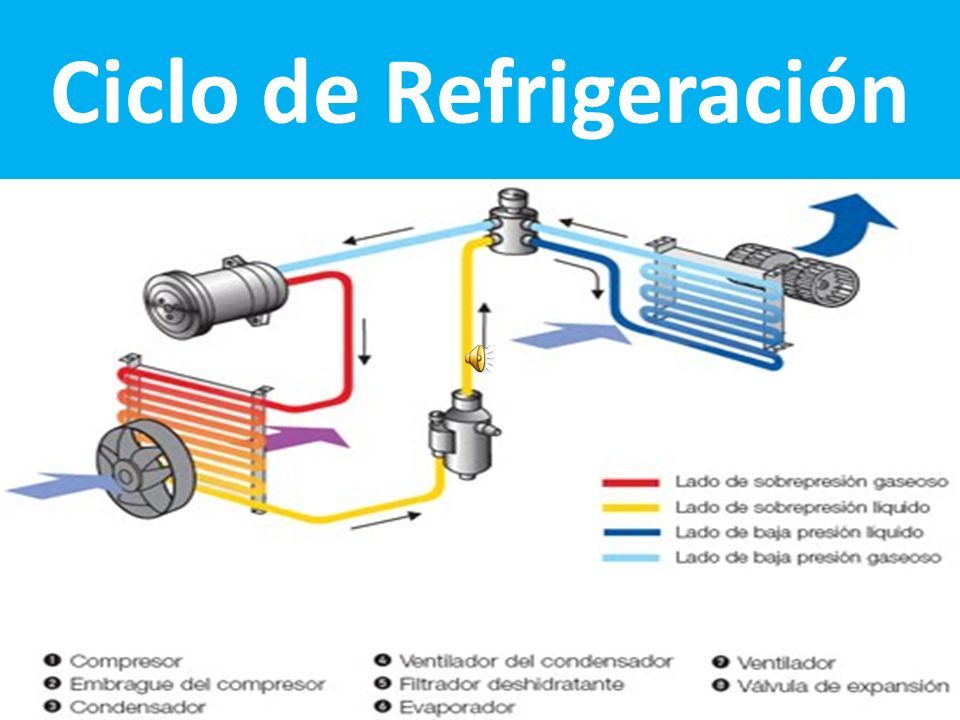

2 Ciclo de Refrigeración

3 Acondicionamiento de aire El acondicionamiento de aire es el proceso que se considera más completo de tratamiento del aire ambiente de los locales habitados; consiste en regular las condiciones en cuanto a la temperatura (calefacción o refrigeración), humedad, limpieza (renovación, filtrado) y el movimiento del aire adentro de los locales.

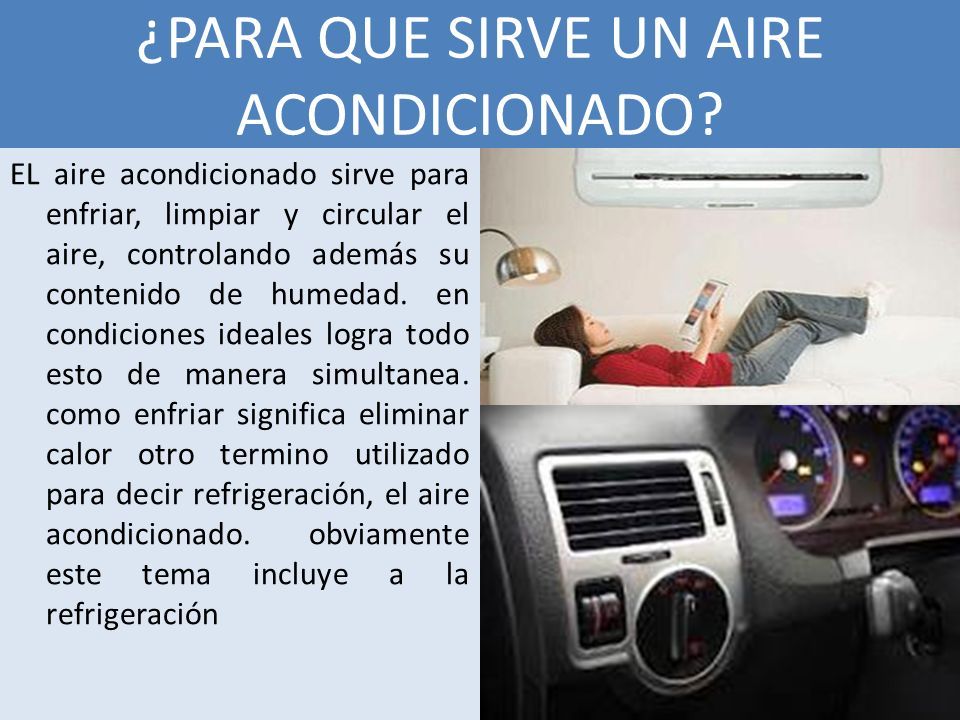

4 ¿PARA QUE SIRVE UN AIRE ACONDICIONADO? EL aire acondicionado sirve para enfriar, limpiar y circular el aire, controlando además su contenido de humedad. en condiciones ideales logra todo esto de manera simultanea. como enfriar significa eliminar calor otro termino utilizado para decir refrigeración, el aire acondicionado. obviamente este tema incluye a la refrigeración

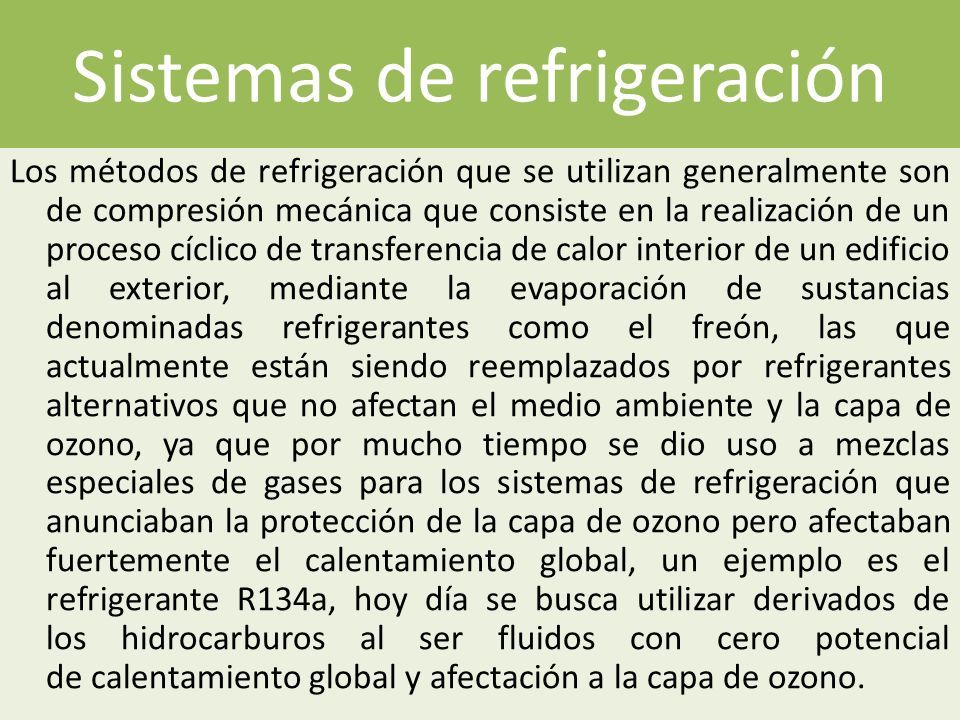

5 Sistemas de refrigeración Los métodos de refrigeración que se utilizan generalmente son de compresión mecánica que consiste en la realización de un proceso cíclico de transferencia de calor interior de un edificio al exterior, mediante la evaporación de sustancias denominadas refrigerantes como el freón, las que actualmente están siendo reemplazados por refrigerantes alternativos que no afectan el medio ambiente y la capa de ozono, ya que por mucho tiempo se dio uso a mezclas especiales de gases para los sistemas de refrigeración que anunciaban la protección de la capa de ozono pero afectaban fuertemente el calentamiento global, un ejemplo es el refrigerante R134a, hoy día se busca utilizar derivados de los hidrocarburos al ser fluidos con cero potencial de calentamiento global y afectación a la capa de ozono.

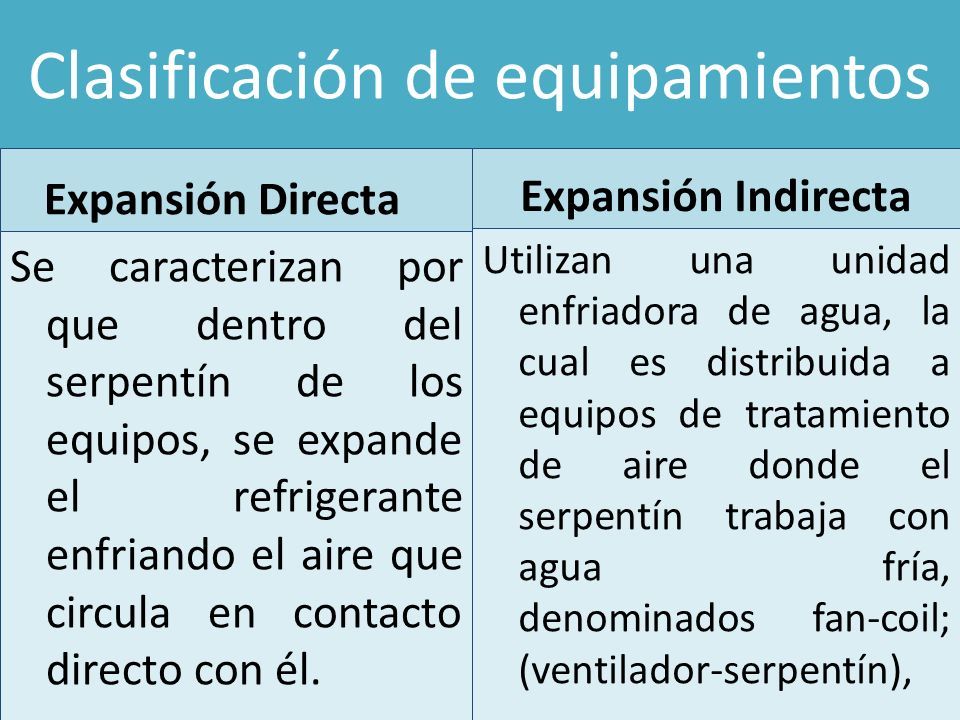

6 Clasificación de equipamientos Expansión Directa Se caracterizan por que dentro del serpentín de los equipos, se expande el refrigerante enfriando el aire que circula en contacto directo con él. Expansión Indirecta Utilizan una unidad enfriadora de agua, la cual es distribuida a equipos de tratamiento de aire donde el serpentín trabaja con agua fría, denominados fan-coil; (ventilador-serpentín),

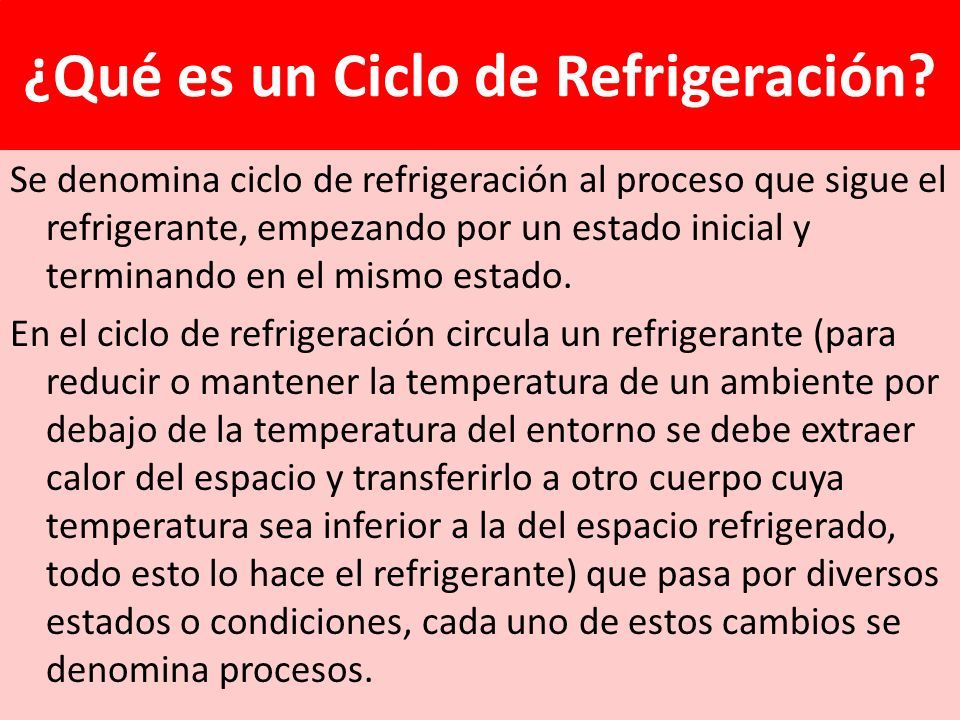

7 ¿Qué es un Ciclo de Refrigeración? Se denomina ciclo de refrigeración al proceso que sigue el refrigerante, empezando por un estado inicial y terminando en el mismo estado. En el ciclo de refrigeración circula un refrigerante (para reducir o mantener la temperatura de un ambiente por debajo de la temperatura del entorno se debe extraer calor del espacio y transferirlo a otro cuerpo cuya temperatura sea inferior a la del espacio refrigerado, todo esto lo hace el refrigerante) que pasa por diversos estados o condiciones, cada uno de estos cambios se denomina procesos.

8 Procesos fundamentales 1. Compresión2. Condensación 3. Expansión4. Evaporización

9 Componentes de un ciclo de refrigeración 1.Compresor 2.Condensador 3.Válvula 4.Evaporador Ventilador

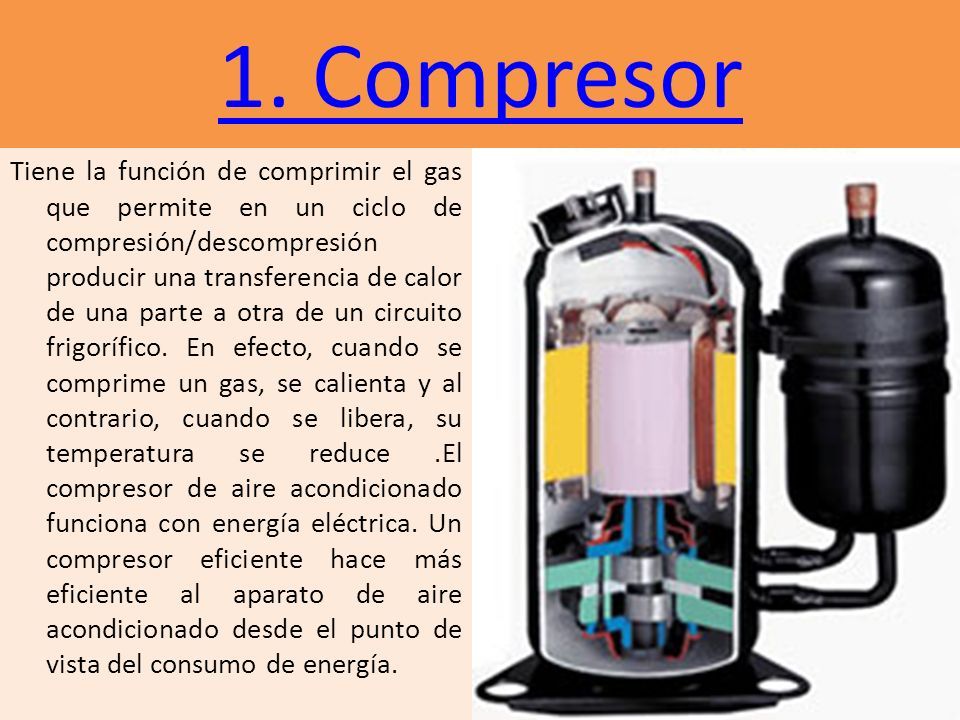

10 1. Compresor Tiene la función de comprimir el gas que permite en un ciclo de compresión/descompresión producir una transferencia de calor de una parte a otra de un circuito frigorífico. En efecto, cuando se comprime un gas, se calienta y al contrario, cuando se libera, su temperatura se reduce.El compresor de aire acondicionado funciona con energía eléctrica. Un compresor eficiente hace más eficiente al aparato de aire acondicionado desde el punto de vista del consumo de energía.

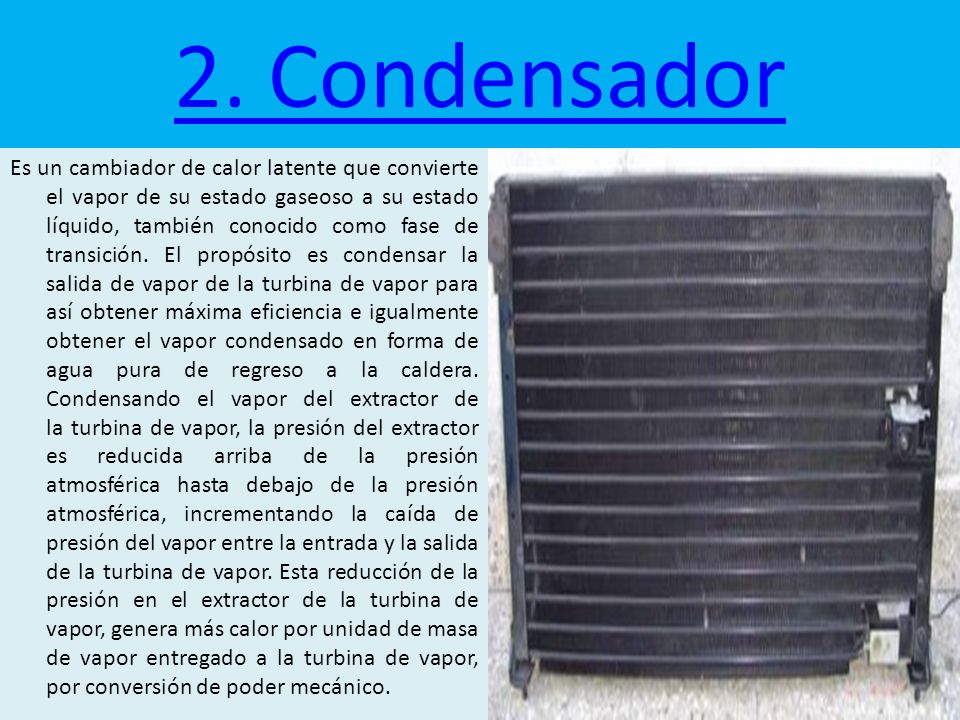

11 2. Condensador Es un cambiador de calor latente que convierte el vapor de su estado gaseoso a su estado líquido, también conocido como fase de transición. El propósito es condensar la salida de vapor de la turbina de vapor para así obtener máxima eficiencia e igualmente obtener el vapor condensado en forma de agua pura de regreso a la caldera. Condensando el vapor del extractor de la turbina de vapor, la presión del extractor es reducida arriba de la presión atmosférica hasta debajo de la presión atmosférica, incrementando la caída de presión del vapor entre la entrada y la salida de la turbina de vapor. Esta reducción de la presión en el extractor de la turbina de vapor, genera más calor por unidad de masa de vapor entregado a la turbina de vapor, por conversión de poder mecánico.

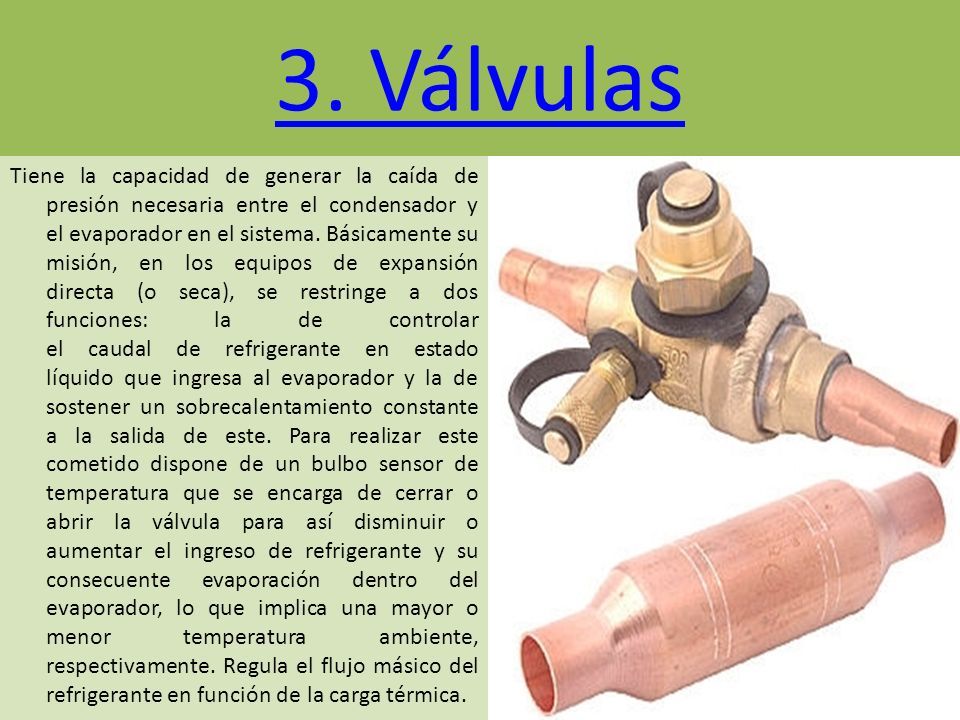

12 3. Válvulas Tiene la capacidad de generar la caída de presión necesaria entre el condensador y el evaporador en el sistema. Básicamente su misión, en los equipos de expansión directa (o seca), se restringe a dos funciones: la de controlar el caudal de refrigerante en estado líquido que ingresa al evaporador y la de sostener un sobrecalentamiento constante a la salida de este. Para realizar este cometido dispone de un bulbo sensor de temperatura que se encarga de cerrar o abrir la válvula para así disminuir o aumentar el ingreso de refrigerante y su consecuente evaporación dentro del evaporador, lo que implica una mayor o menor temperatura ambiente, respectivamente. Regula el flujo másico del refrigerante en función de la carga térmica.

13 4. Evaporador El evaporador es un intercambiador de calor en el cual se efectúa el paso del gas de fase líquida a fase gas. Para que el gas en fase líquida cambie de estado precisa absorber gran cantidad de calor y este es el objetivo base.

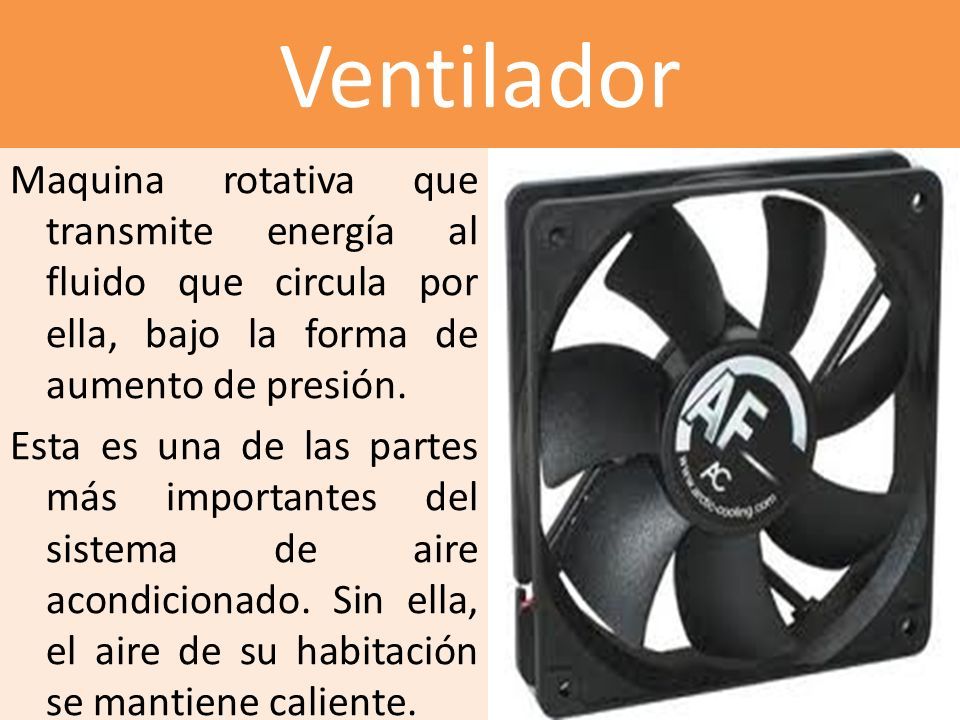

14 Ventilador Maquina rotativa que transmite energía al fluido que circula por ella, bajo la forma de aumento de presión. Esta es una de las partes más importantes del sistema de aire acondicionado. Sin ella, el aire de su habitación se mantiene caliente.

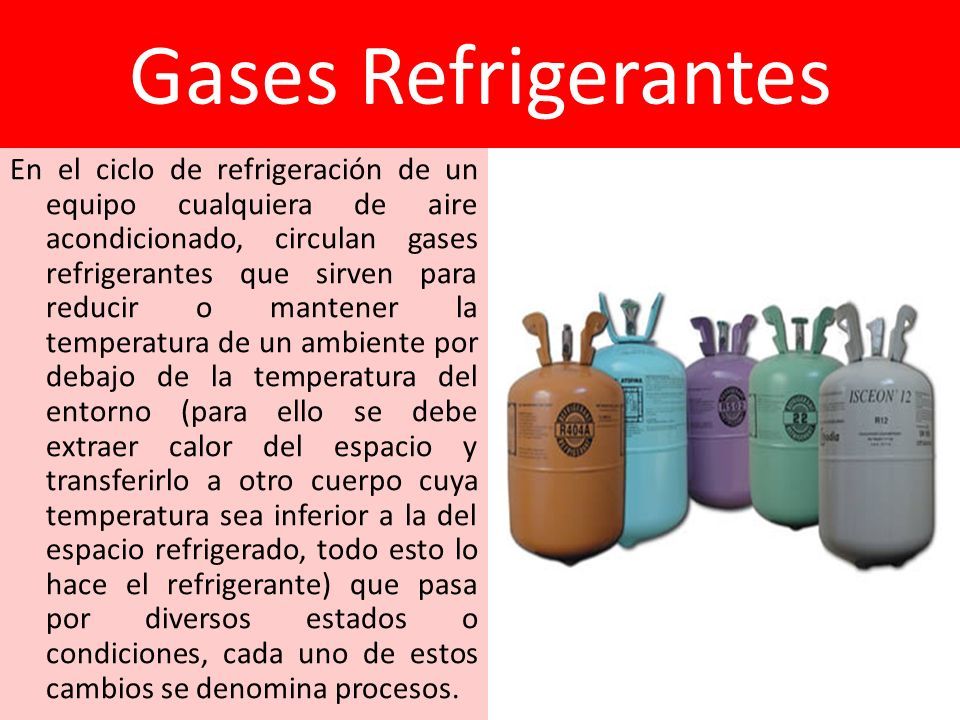

15 Gases Refrigerantes En el ciclo de refrigeración de un equipo cualquiera de aire acondicionado, circulan gases refrigerantes que sirven para reducir o mantener la temperatura de un ambiente por debajo de la temperatura del entorno (para ello se debe extraer calor del espacio y transferirlo a otro cuerpo cuya temperatura sea inferior a la del espacio refrigerado, todo esto lo hace el refrigerante) que pasa por diversos estados o condiciones, cada uno de estos cambios se denomina procesos.

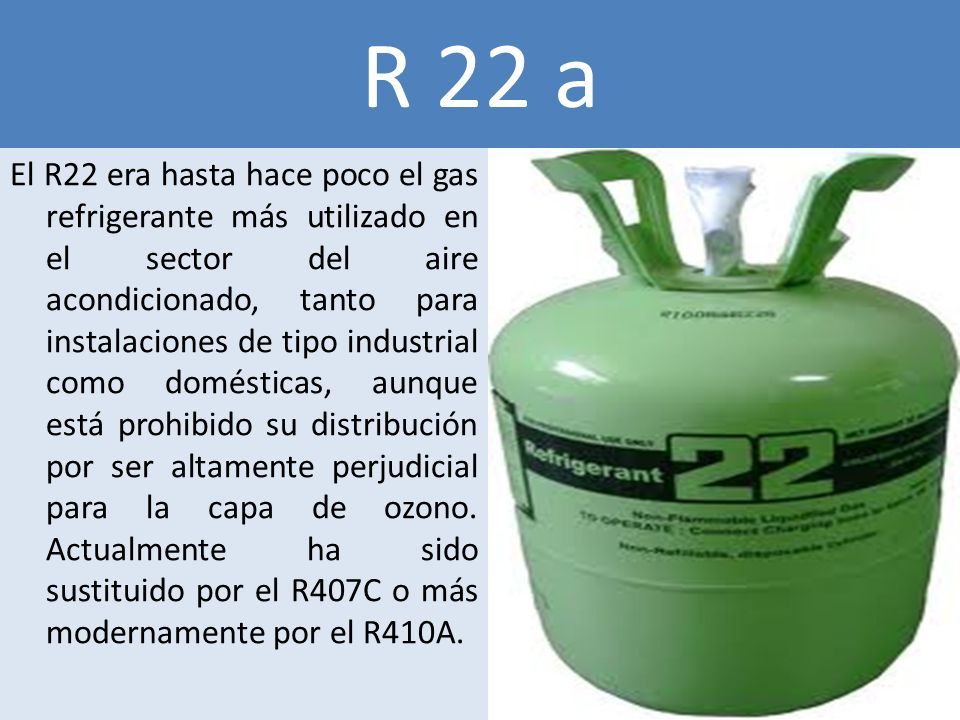

16 R 22 a El R22 era hasta hace poco el gas refrigerante más utilizado en el sector del aire acondicionado, tanto para instalaciones de tipo industrial como domésticas, aunque está prohibido su distribución por ser altamente perjudicial para la capa de ozono. Actualmente ha sido sustituido por el R407C o más modernamente por el R410A.
