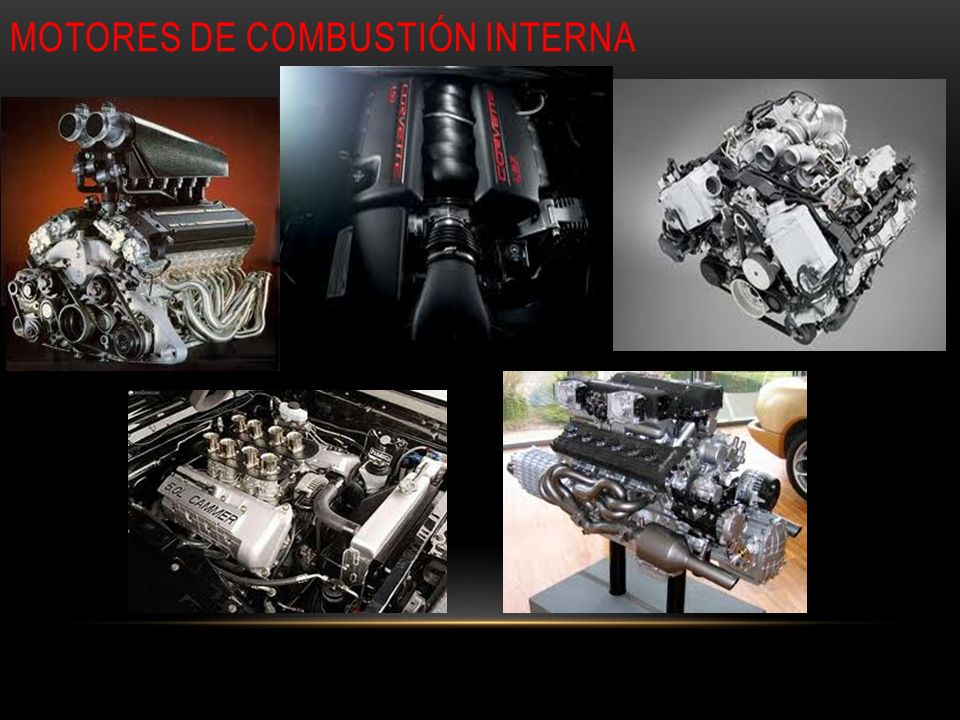

1 MOTORES DE COMBUSTIÓN INTERNA

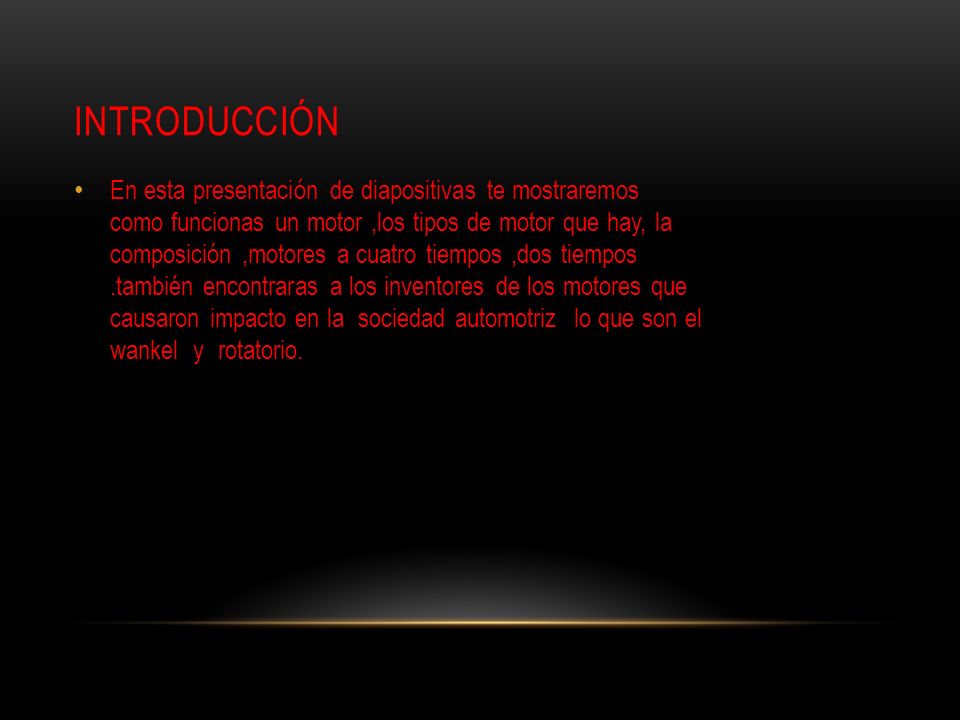

2 En esta presentación de diapositivas te mostraremos como funcionas un motor,los tipos de motor que hay, la composición,motores a cuatro tiempos,dos tiempos.también encontraras a los inventores de los motores que causaron impacto en la sociedad automotriz lo que son el wankel y rotatorio. INTRODUCCIÓN

3 MOTORES A DIESEL El motor diésel es un motor térmico de combustión interna alternativo en el cual el encendido del combustible se logra por la temperatura elevada que produce la compresióndel aire en el interior del cilindro, según el principio del ciclo del diésel. También llamado motor de combustión interna, a diferencia del motor de explosión interna comúnmente conocido como motor de gasolinamotor térmicocombustión interna alternativocompresióncilindrociclo del diéselmotor de combustión internamotor de explosión interna Ventajas y desventajas La principal ventaja de los motores diésel, comparados con los motores a gasolina, es su bajo consumo de combustible. Debido a la constante ganancia de mercado de los motores diésel en turismos desde la década de 1990 (en muchos países europeos ya supera la mitad), el precio del combustible ha superado a la gasolina debido al aumento de la demanda. Este hecho ha generado quejas de los consumidores de gasóleo, como es el caso de transportistas, agricultores opescadorestransportistasagricultorespescadores

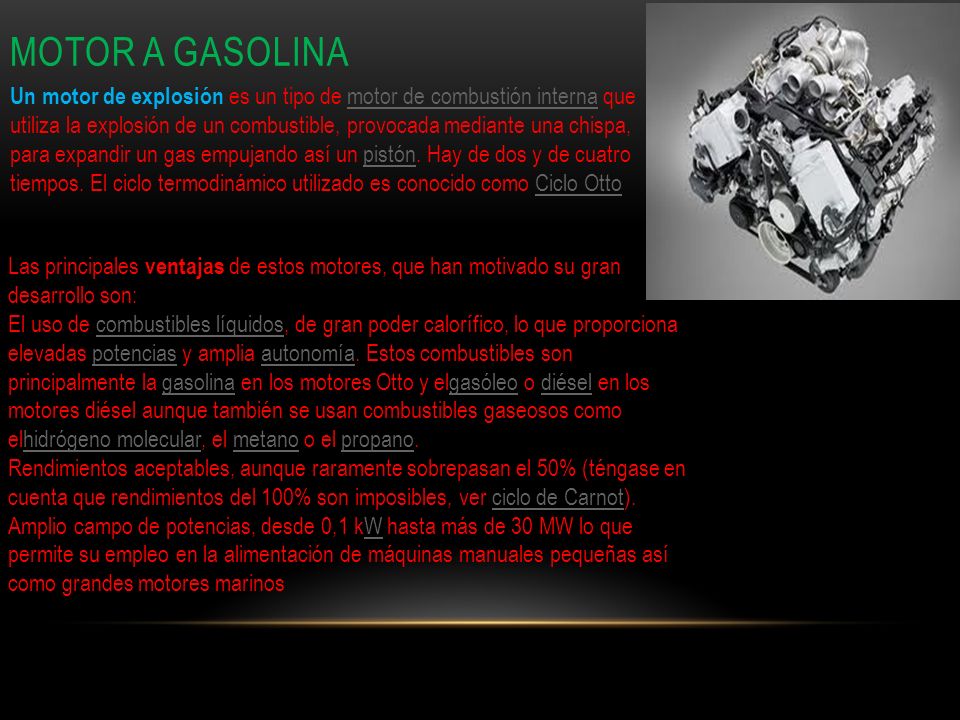

4 MOTOR A GASOLINA Un motor de explosión es un tipo de motor de combustión interna que utiliza la explosión de un combustible, provocada mediante una chispa, para expandir un gas empujando así un pistón. Hay de dos y de cuatro tiempos. El ciclo termodinámico utilizado es conocido como Ciclo Ottomotor de combustión internapistónCiclo Otto Las principales ventajas de estos motores, que han motivado su gran desarrollo son: El uso de combustibles líquidos, de gran poder calorífico, lo que proporciona elevadas potencias y amplia autonomía. Estos combustibles son principalmente la gasolina en los motores Otto y elgasóleo o diésel en los motores diésel aunque también se usan combustibles gaseosos como elhidrógeno molecular, el metano o el propano.combustibles líquidospotenciasautonomíagasolinagasóleodiéselhidrógeno molecularmetanopropano Rendimientos aceptables, aunque raramente sobrepasan el 50% (téngase en cuenta que rendimientos del 100% son imposibles, ver ciclo de Carnot).ciclo de Carnot Amplio campo de potencias, desde 0,1 kW hasta más de 30 MW lo que permite su empleo en la alimentación de máquinas manuales pequeñas así como grandes motores marinosW

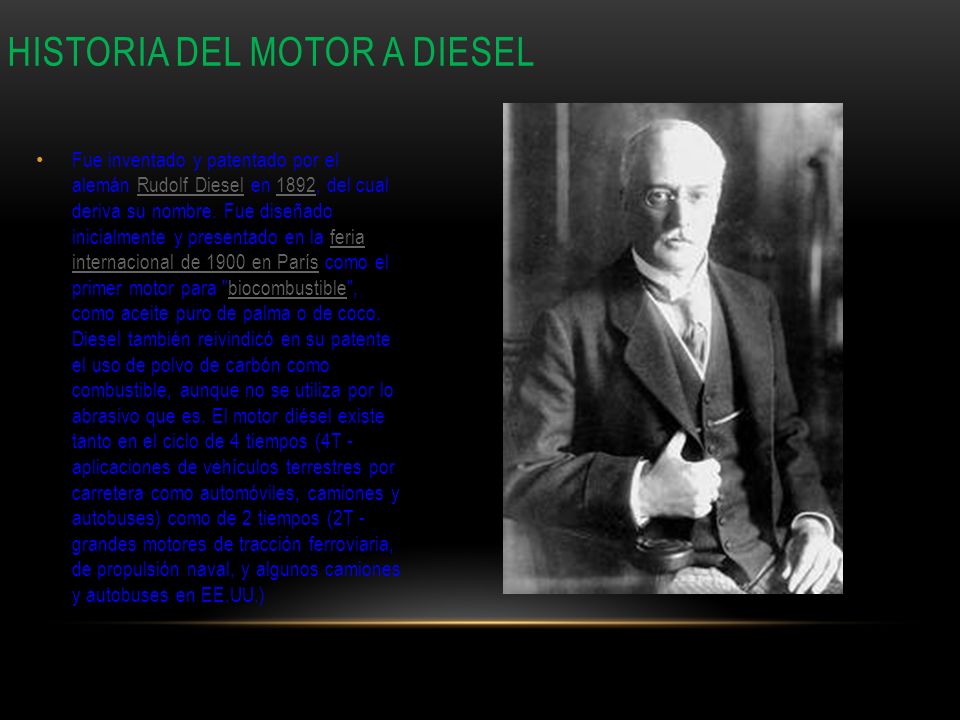

5 Fue inventado y patentado por el alemán Rudolf Diesel en 1892, del cual deriva su nombre. Fue diseñado inicialmente y presentado en la feria internacional de 1900 en París como el primer motor para "biocombustible", como aceite puro de palma o de coco. Diesel también reivindicó en su patente el uso de polvo de carbón como combustible, aunque no se utiliza por lo abrasivo que es. El motor diésel existe tanto en el ciclo de 4 tiempos (4T - aplicaciones de vehículos terrestres por carretera como automóviles, camiones y autobuses) como de 2 tiempos (2T - grandes motores de tracción ferroviaria, de propulsión naval, y algunos camiones y autobuses en EE.UU.)Rudolf Diesel1892feria internacional de 1900 en Parísbiocombustible HISTORIA DEL MOTOR A DIESEL

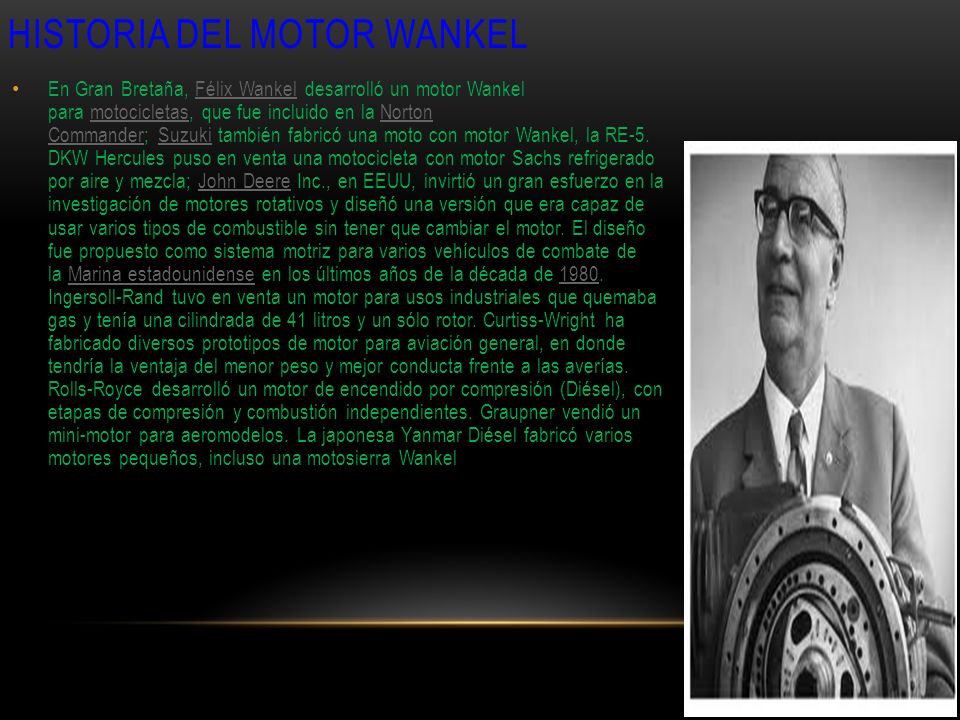

6 En Gran Bretaña, Félix Wankel desarrolló un motor Wankel para motocicletas, que fue incluido en la Norton Commander; Suzuki también fabricó una moto con motor Wankel, la RE-5. DKW Hercules puso en venta una motocicleta con motor Sachs refrigerado por aire y mezcla; John Deere Inc., en EEUU, invirtió un gran esfuerzo en la investigación de motores rotativos y diseñó una versión que era capaz de usar varios tipos de combustible sin tener que cambiar el motor. El diseño fue propuesto como sistema motriz para varios vehículos de combate de la Marina estadounidense en los últimos años de la década de Ingersoll-Rand tuvo en venta un motor para usos industriales que quemaba gas y tenía una cilindrada de 41 litros y un sólo rotor. Curtiss-Wright ha fabricado diversos prototipos de motor para aviación general, en donde tendría la ventaja del menor peso y mejor conducta frente a las averías. Rolls-Royce desarrolló un motor de encendido por compresión (Diésel), con etapas de compresión y combustión independientes. Graupner vendió un mini-motor para aeromodelos. La japonesa Yanmar Diésel fabricó varios motores pequeños, incluso una motosierra WankelFélix WankelmotocicletasNorton CommanderSuzukiJohn DeereMarina estadounidense1980 HISTORIA DEL MOTOR WANKEL

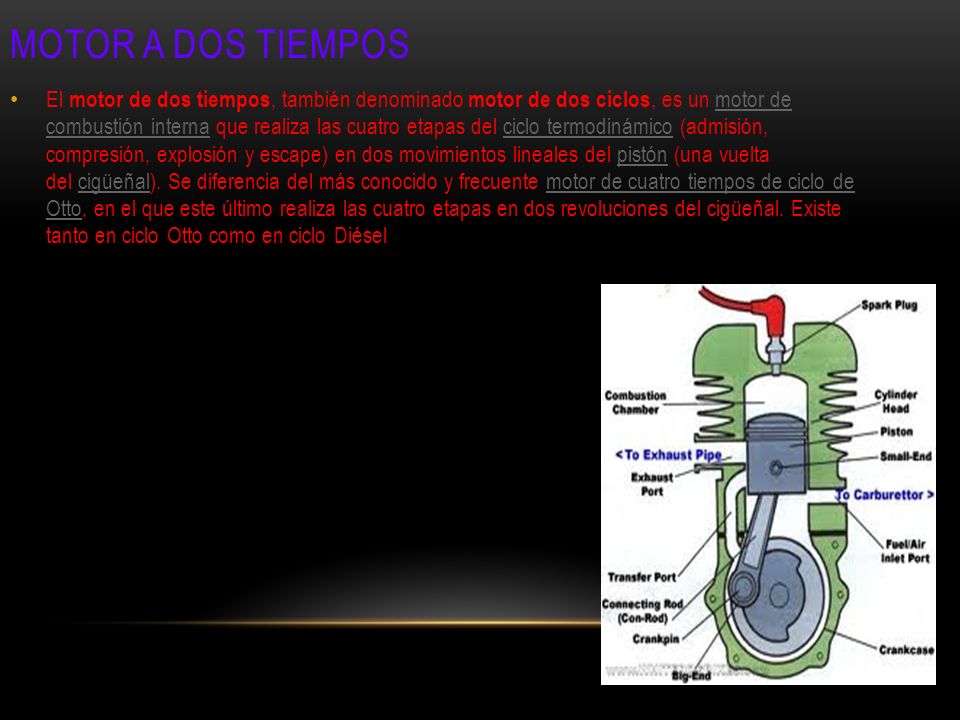

7 El motor de dos tiempos, también denominado motor de dos ciclos, es un motor de combustión interna que realiza las cuatro etapas del ciclo termodinámico (admisión, compresión, explosión y escape) en dos movimientos lineales del pistón (una vuelta del cigüeñal). Se diferencia del más conocido y frecuente motor de cuatro tiempos de ciclo de Otto, en el que este último realiza las cuatro etapas en dos revoluciones del cigüeñal. Existe tanto en ciclo Otto como en ciclo Diéselmotor de combustión internaciclo termodinámicopistóncigüeñalmotor de cuatro tiempos de ciclo de Otto MOTOR A DOS TIEMPOS

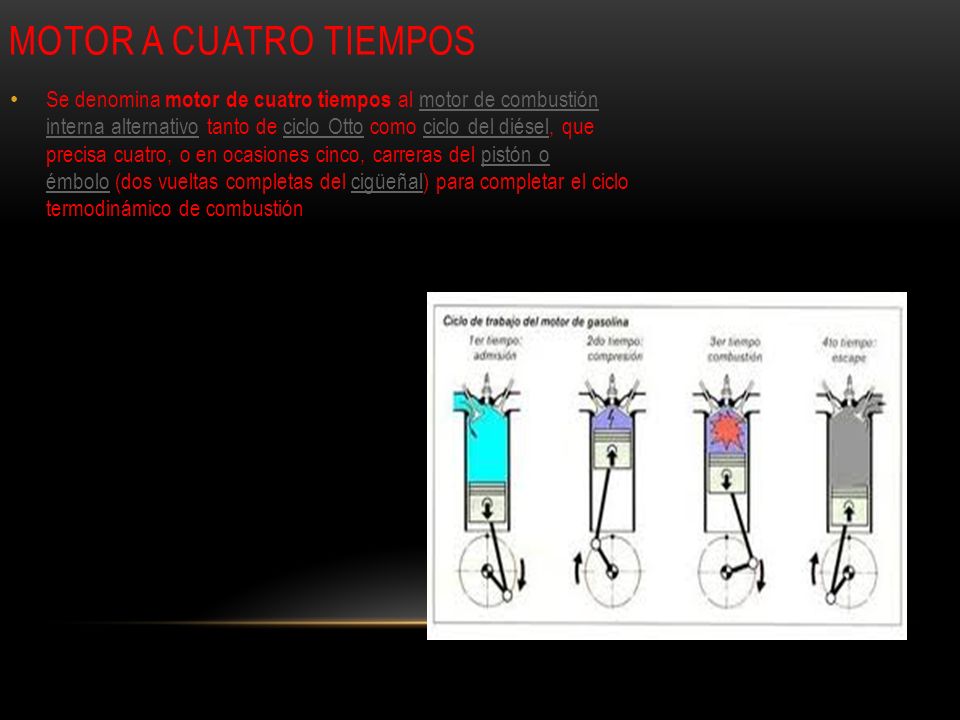

8 Se denomina motor de cuatro tiempos al motor de combustión interna alternativo tanto de ciclo Otto como ciclo del diésel, que precisa cuatro, o en ocasiones cinco, carreras del pistón o émbolo (dos vueltas completas del cigüeñal) para completar el ciclo termodinámico de combustiónmotor de combustión interna alternativociclo Ottociclo del diéselpistón o émbolocigüeñal MOTOR A CUATRO TIEMPOS

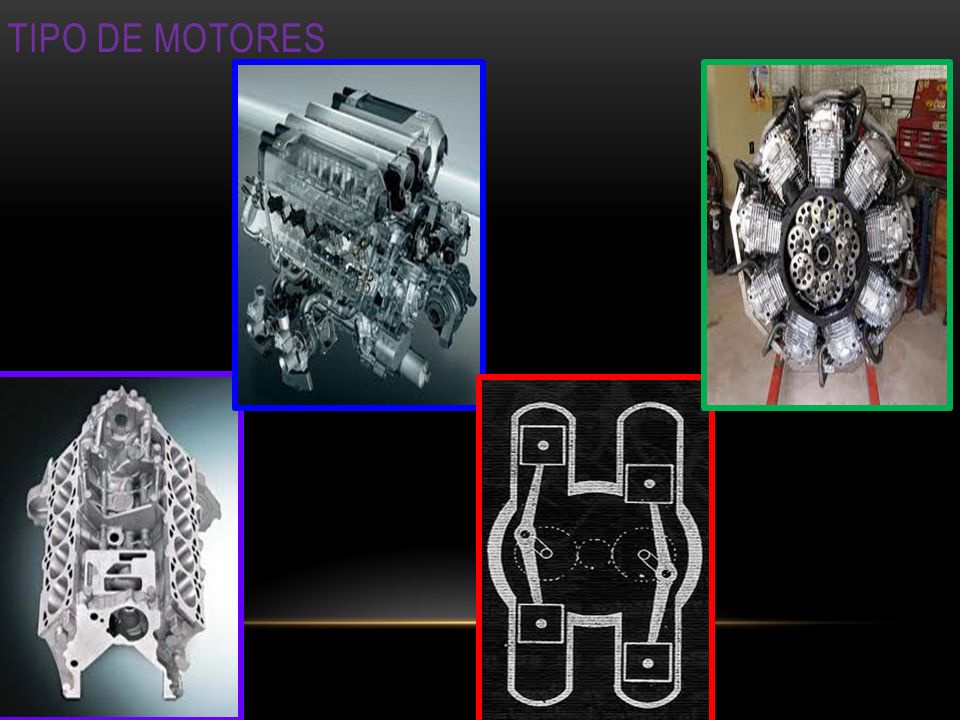

9 TIPO DE MOTORES

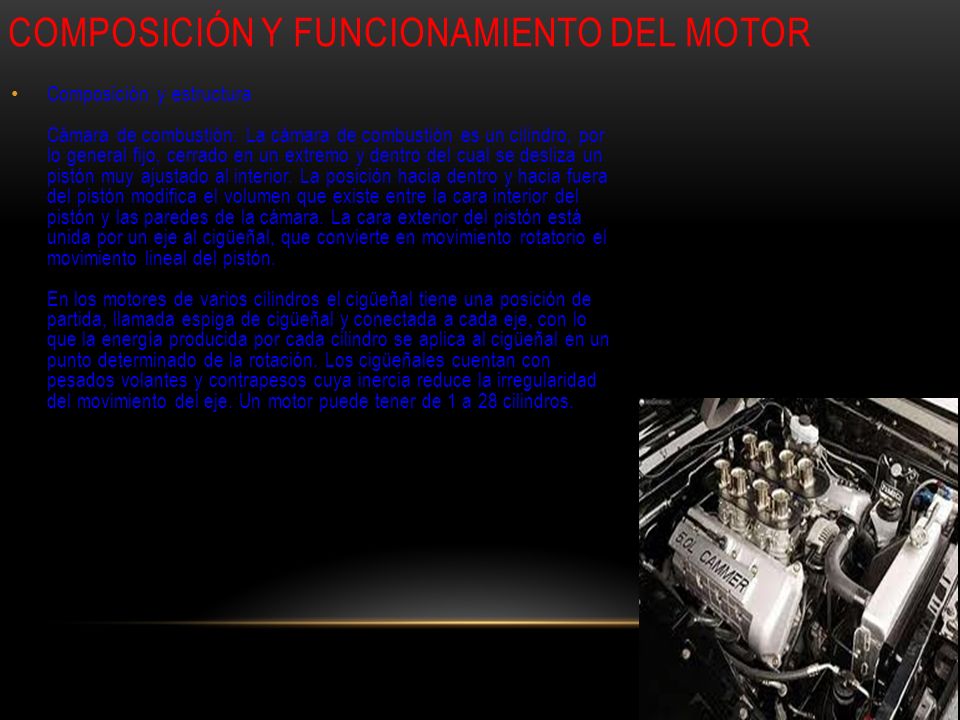

10 Composición y estructura Cámara de combustión: La cámara de combustión es un cilindro, por lo general fijo, cerrado en un extremo y dentro del cual se desliza un pistón muy ajustado al interior. La posición hacia dentro y hacia fuera del pistón modifica el volumen que existe entre la cara interior del pistón y las paredes de la cámara. La cara exterior del pistón está unida por un eje al cigüeñal, que convierte en movimiento rotatorio el movimiento lineal del pistón. En los motores de varios cilindros el cigüeñal tiene una posición de partida, llamada espiga de cigüeñal y conectada a cada eje, con lo que la energía producida por cada cilindro se aplica al cigüeñal en un punto determinado de la rotación. Los cigüeñales cuentan con pesados volantes y contrapesos cuya inercia reduce la irregularidad del movimiento del eje. Un motor puede tener de 1 a 28 cilindros. COMPOSICIÓN Y FUNCIONAMIENTO DEL MOTOR

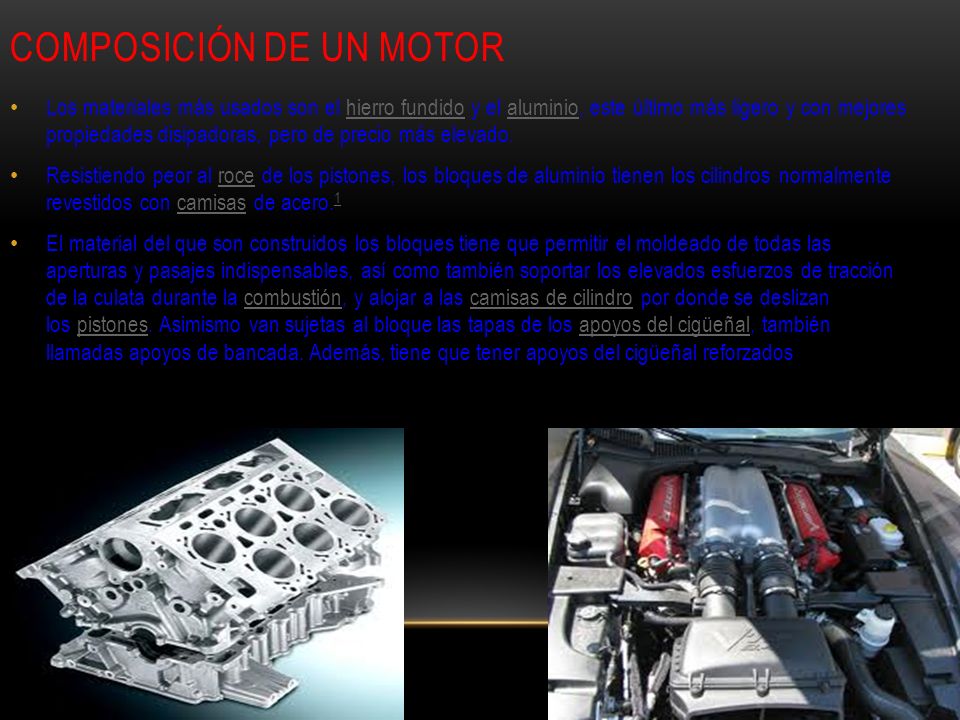

11 Los materiales más usados son el hierro fundido y el aluminio, este último más ligero y con mejores propiedades disipadoras, pero de precio más elevado.hierro fundidoaluminio Resistiendo peor al roce de los pistones, los bloques de aluminio tienen los cilindros normalmente revestidos con camisas de acero. 1rocecamisas 1 El material del que son construidos los bloques tiene que permitir el moldeado de todas las aperturas y pasajes indispensables, así como también soportar los elevados esfuerzos de tracción de la culata durante la combustión, y alojar a las camisas de cilindro por donde se deslizan los pistones. Asimismo van sujetas al bloque las tapas de los apoyos del cigüeñal, también llamadas apoyos de bancada. Además, tiene que tener apoyos del cigüeñal reforzadoscombustióncamisas de cilindropistonesapoyos del cigüeñal COMPOSICIÓN DE UN MOTOR

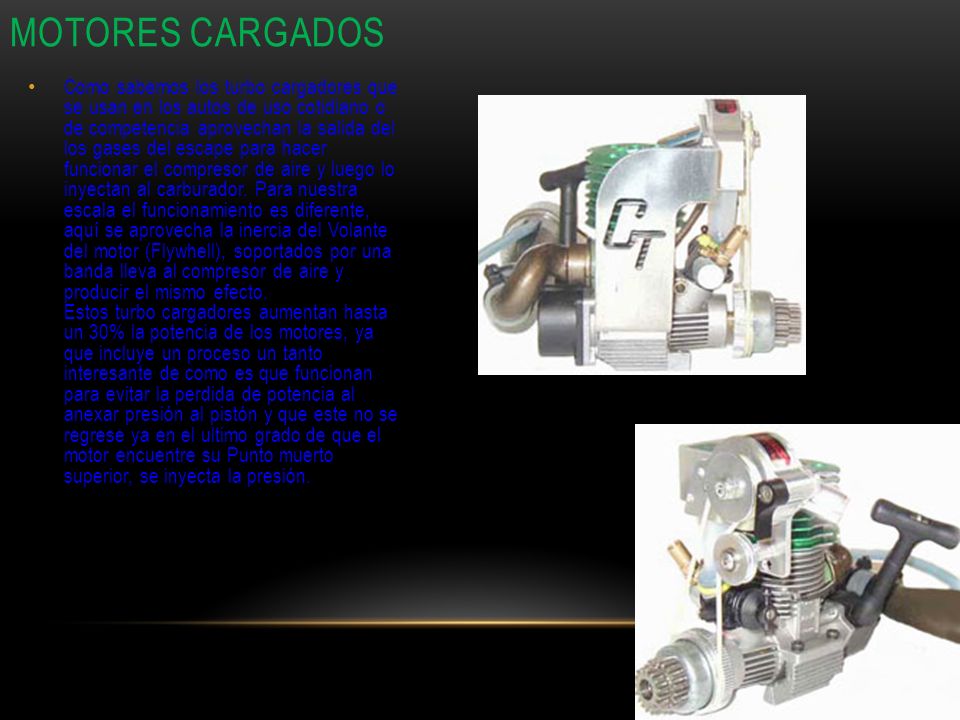

12 Como sabemos los turbo cargadores que se usan en los autos de uso cotidiano o de competencia aprovechan la salida del los gases del escape para hacer funcionar el compresor de aire y luego lo inyectan al carburador. Para nuestra escala el funcionamiento es diferente, aquí se aprovecha la inercia del Volante del motor (Flywhell), soportados por una banda lleva al compresor de aire y producir el mismo efecto. Estos turbo cargadores aumentan hasta un 30% la potencia de los motores, ya que incluye un proceso un tanto interesante de como es que funcionan para evitar la perdida de potencia al anexar presión al pistón y que este no se regrese ya en el ultimo grado de que el motor encuentre su Punto muerto superior, se inyecta la presión. MOTORES CARGADOS

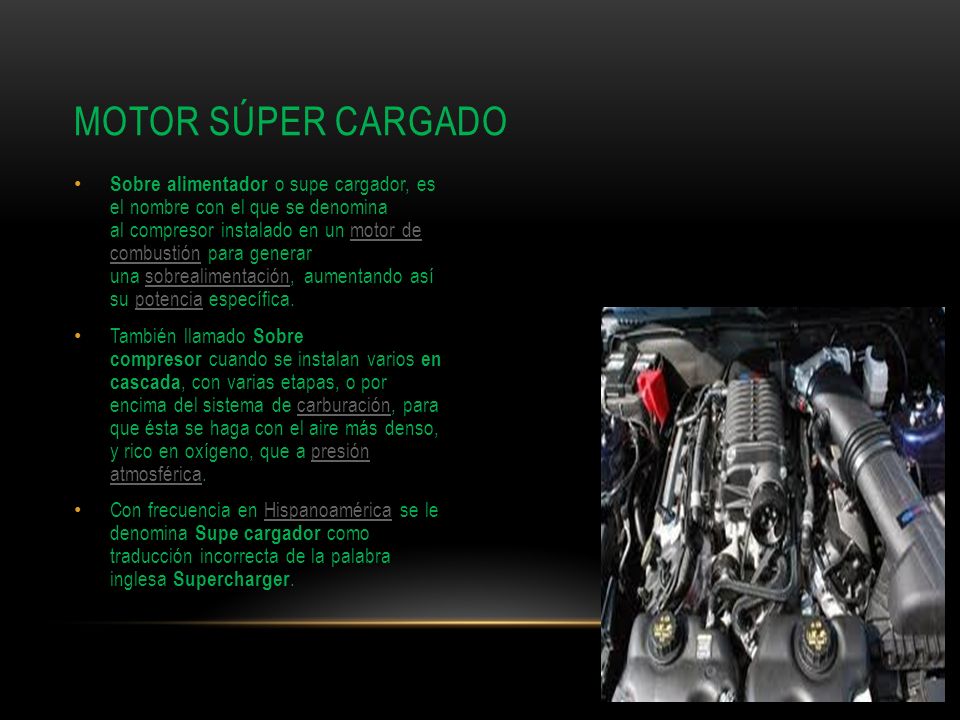

13 Sobre alimentador o supe cargador, es el nombre con el que se denomina al compresor instalado en un motor de combustión para generar una sobrealimentación, aumentando así su potencia específica.motor de combustiónsobrealimentaciónpotencia También llamado Sobre compresor cuando se instalan varios en cascada, con varias etapas, o por encima del sistema de carburación, para que ésta se haga con el aire más denso, y rico en oxígeno, que a presión atmosférica.carburaciónpresión atmosférica Con frecuencia en Hispanoamérica se le denomina Supe cargador como traducción incorrecta de la palabra inglesa Supercharger.Hispanoamérica MOTOR SÚPER CARGADO

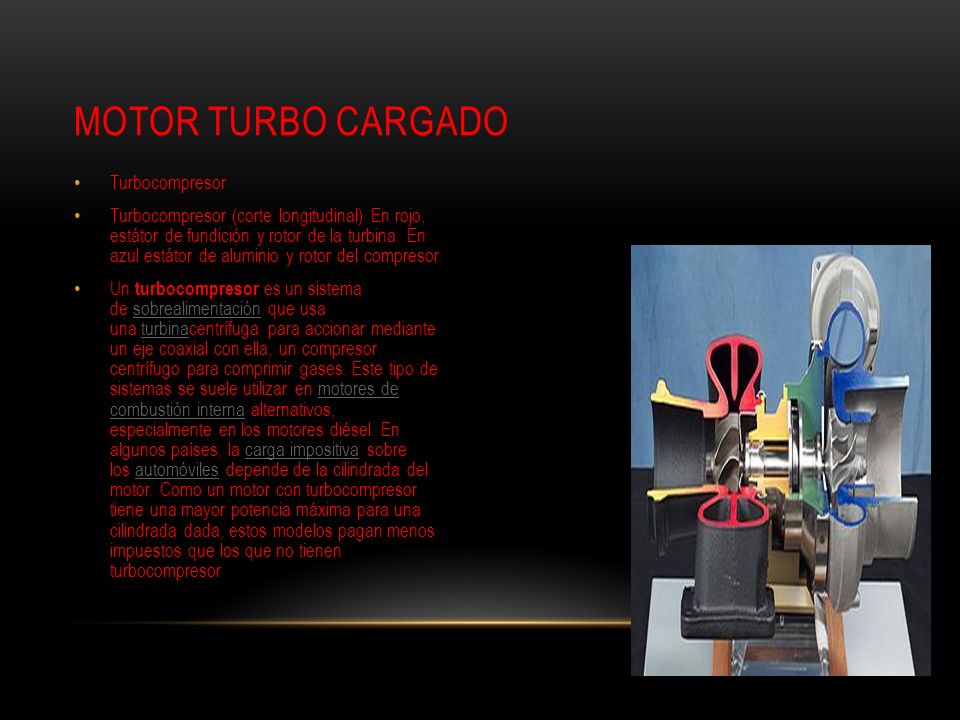

14 Turbocompresor Turbocompresor (corte longitudinal) En rojo, estátor de fundición y rotor de la turbina. En azul estátor de aluminio y rotor del compresor. Un turbocompresor es un sistema de sobrealimentación que usa una turbinacentrífuga para accionar mediante un eje coaxial con ella, un compresor centrífugo para comprimir gases. Este tipo de sistemas se suele utilizar en motores de combustión interna alternativos, especialmente en los motores diésel. En algunos países, la carga impositiva sobre los automóviles depende de la cilindrada del motor. Como un motor con turbocompresor tiene una mayor potencia máxima para una cilindrada dada, estos modelos pagan menos impuestos que los que no tienen turbocompresorsobrealimentaciónturbinamotores de combustión internacarga impositivaautomóviles MOTOR TURBO CARGADO

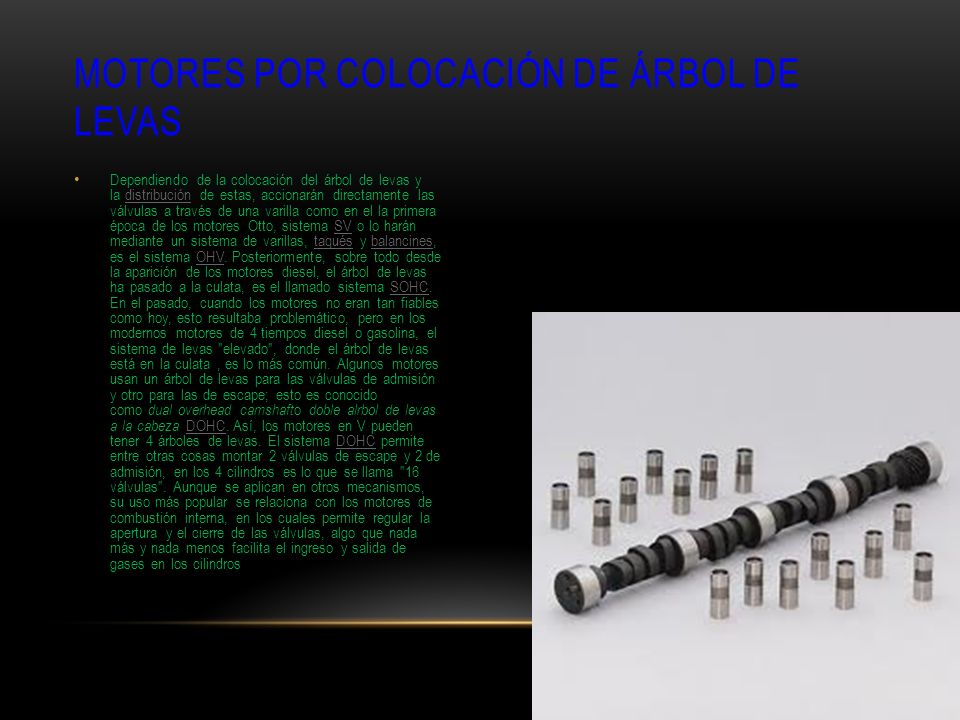

15 Dependiendo de la colocación del árbol de levas y la distribución de estas, accionarán directamente las válvulas a través de una varilla como en el la primera época de los motores Otto, sistema SV o lo harán mediante un sistema de varillas, taqués y balancines, es el sistema OHV. Posteriormente, sobre todo desde la aparición de los motores diesel, el árbol de levas ha pasado a la culata, es el llamado sistema SOHC. En el pasado, cuando los motores no eran tan fiables como hoy, esto resultaba problemático, pero en los modernos motores de 4 tiempos diesel o gasolina, el sistema de levas "elevado", donde el árbol de levas está en la culata, es lo más común. Algunos motores usan un árbol de levas para las válvulas de admisión y otro para las de escape; esto es conocido como dual overhead camshaft o doble alrbol de levas a la cabeza DOHC. Así, los motores en V pueden tener 4 árboles de levas. El sistema DOHC permite entre otras cosas montar 2 válvulas de escape y 2 de admisión, en los 4 cilindros es lo que se llama "16 válvulas". Aunque se aplican en otros mecanismos, su uso más popular se relaciona con los motores de combustión interna, en los cuales permite regular la apertura y el cierre de las válvulas, algo que nada más y nada menos facilita el ingreso y salida de gases en los cilindrosdistribuciónSVtaquésbalancinesOHVSOHCDOHC MOTORES POR COLOCACIÓN DE ÁRBOL DE LEVAS

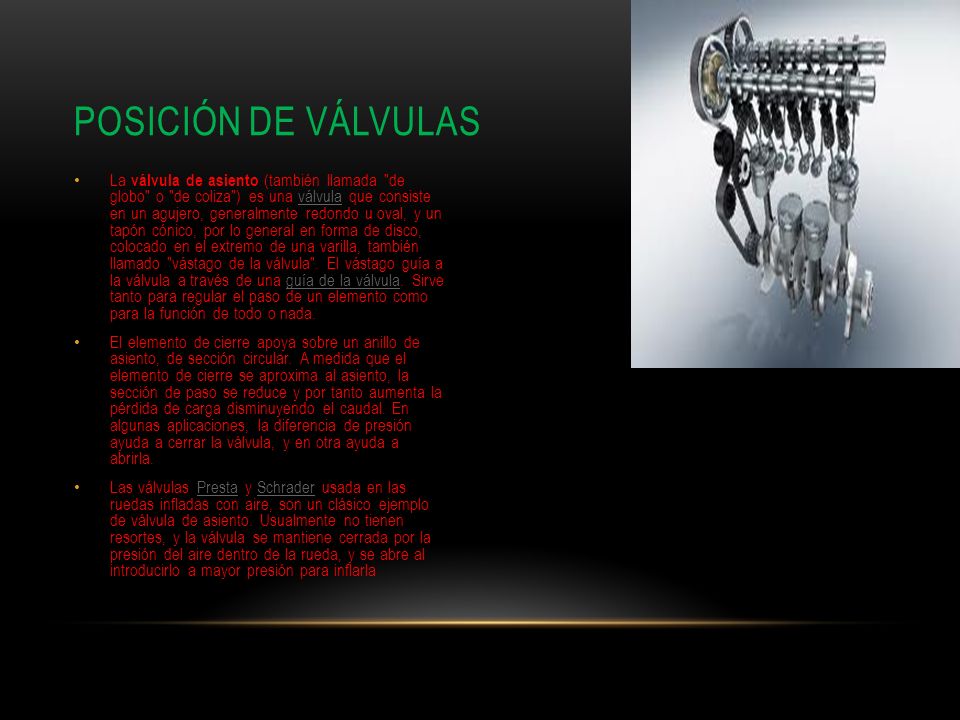

16 La válvula de asiento (también llamada "de globo" o "de coliza") es una válvula que consiste en un agujero, generalmente redondo u oval, y un tapón cónico, por lo general en forma de disco, colocado en el extremo de una varilla, también llamado "vástago de la válvula". El vástago guía a la válvula a través de una guía de la válvula. Sirve tanto para regular el paso de un elemento como para la función de todo o nada.válvulaguía de la válvula El elemento de cierre apoya sobre un anillo de asiento, de sección circular. A medida que el elemento de cierre se aproxima al asiento, la sección de paso se reduce y por tanto aumenta la pérdida de carga disminuyendo el caudal. En algunas aplicaciones, la diferencia de presión ayuda a cerrar la válvula, y en otra ayuda a abrirla. Las válvulas Presta y Schrader usada en las ruedas infladas con aire, son un clásico ejemplo de válvula de asiento. Usualmente no tienen resortes, y la válvula se mantiene cerrada por la presión del aire dentro de la rueda, y se abre al introducirlo a mayor presión para inflarlaPrestaSchrader POSICIÓN DE VÁLVULAS

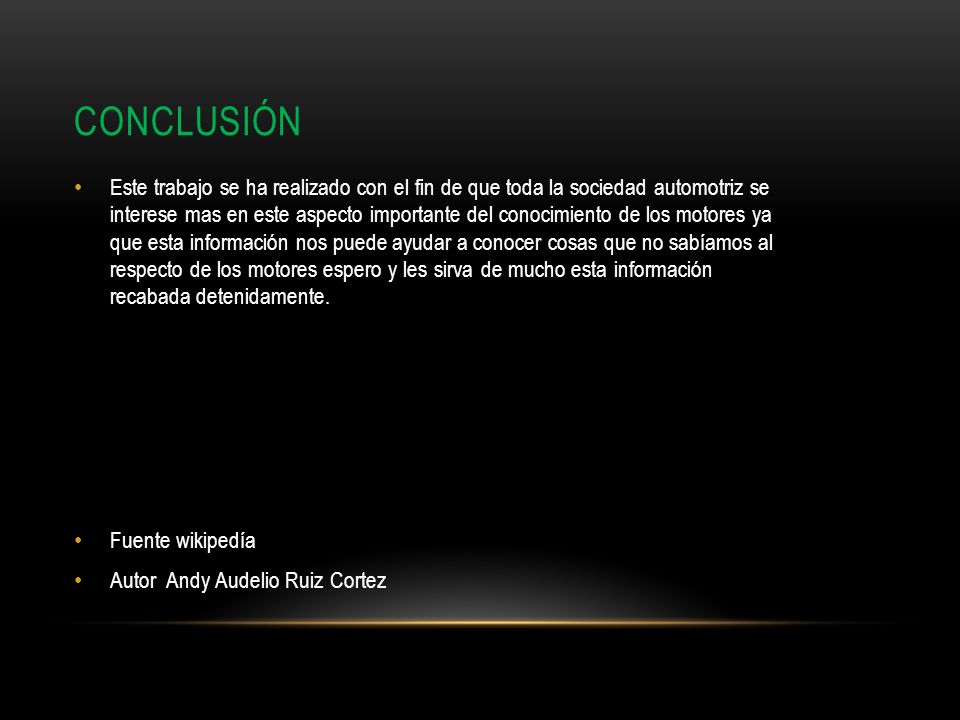

17 Este trabajo se ha realizado con el fin de que toda la sociedad automotriz se interese mas en este aspecto importante del conocimiento de los motores ya que esta información nos puede ayudar a conocer cosas que no sabíamos al respecto de los motores espero y les sirva de mucho esta información recabada detenidamente. Fuente wikipedía Autor Andy Audelio Ruiz Cortez CONCLUSIÓN
