1 Administrador de Redes 1 Antonio J. Emperador Sau aemperador@efor.es Administrador de redes Junio 2011 Módulo 2. Windows Server 2008

2 Administrador de Redes 2 1. Requerimientos e instalación

3 Administrador de Redes 3 Sistemas operativos de red: Servicios a usuarios Tipología: Redes igualitarias Redes cliente/servidor Panorama: Unix Linux Windows Trabajo en red 1. Instalación de Windows Server 2008

4 Administrador de Redes 4 Requisitos: Procesador: Mínimo: 1 GHz Recomendado: 2 GHz Óptimo: 3 GHz o más Memoria: Mínimo: 512 MB RAM Recomendado: 1 GB RAM Óptimo: 2 GB (completo) o 1 GB (Server Core) Máximo: 32 bits: 4 GB (estándar) o 64 GB (Entreprise y Datacenter) 64 bits: 32 GB (estándar) o 2 TB (Enterprise, Datacenter e Itanium) Espacio de disco: Mínimo: 8 GB Recomendado: 40 GB (completo) o 10 GB (Server Core) Óptimo: 80 GB (completo) o 40 GB (Server Core) Unidad: DVD-ROM Pantalla y periféricos: Super VGA (00x600), Teclado y Ratón o compatible 1. Instalación de Windows Server 2008

5 Administrador de Redes 5 Software: Software de máquina virtual: Virtual PC 2007 http://www.microsoft.com/downloads/details.aspx?FamilyID=28C97D22-6EB8-4A09- A7F7-F6C7A1F000B5&displayLang=eshttp://www.microsoft.com/downloads/details.aspx?FamilyID=28C97D22-6EB8-4A09- A7F7-F6C7A1F000B5&displayLang=es Software Windows Server 2008 de Evaluación Windows Server 2008 Standard http://www.microsoft.com/downloads/details.aspx?FamilyID=b6e99d4c-a40e-4fd2-a0f7- 32212b520f50&displayLang=es http://www.microsoft.com/downloads/details.aspx?FamilyID=b6e99d4c-a40e-4fd2-a0f7- 32212b520f50&displayLang=es Instalación: 1. Instalación de Windows Server 2008

6 Administrador de Redes 6 1. Instalación de Windows Server 2008 Primeros pasos en la instalación (1)

7 Administrador de Redes 7 1. Instalación de Windows Server 2008 Primeros pasos en la instalación (2)

8 Administrador de Redes 8 1. Instalación de Windows Server 2008 Primeros pasos en la instalación (3) Tareas posteriores a la instalación: 1. Poner nombre al equipo

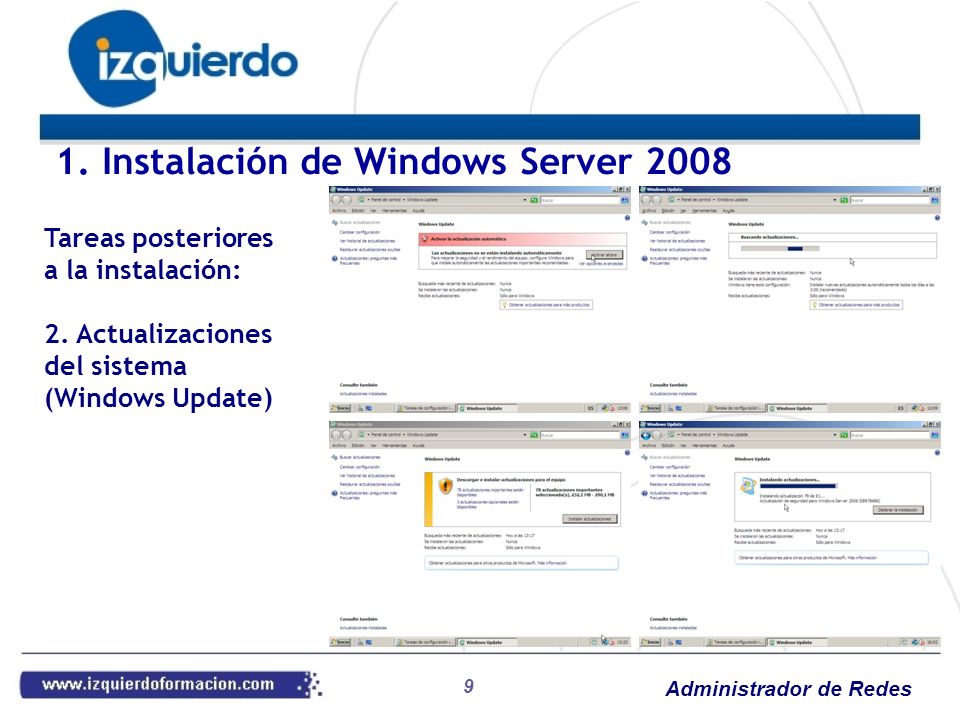

9 Administrador de Redes 9 1. Instalación de Windows Server 2008 Tareas posteriores a la instalación: 2. Actualizaciones del sistema (Windows Update)

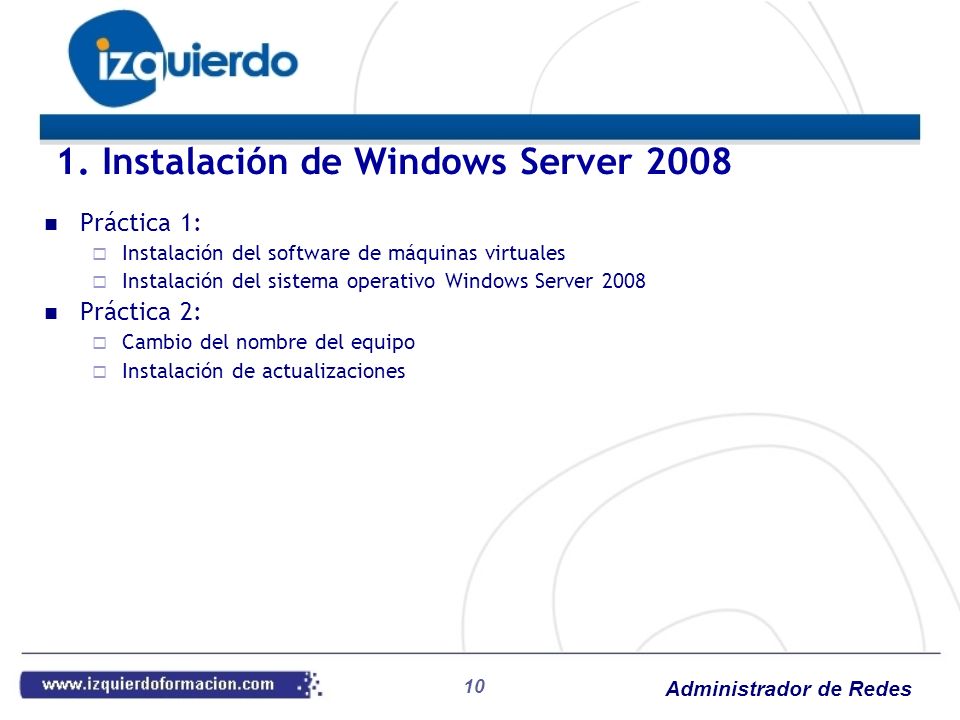

10 Administrador de Redes 10 1. Instalación de Windows Server 2008 Práctica 1: Instalación del software de máquinas virtuales Instalación del sistema operativo Windows Server 2008 Práctica 2: Cambio del nombre del equipo Instalación de actualizaciones

11 Administrador de Redes 11 2. Administración de archivos

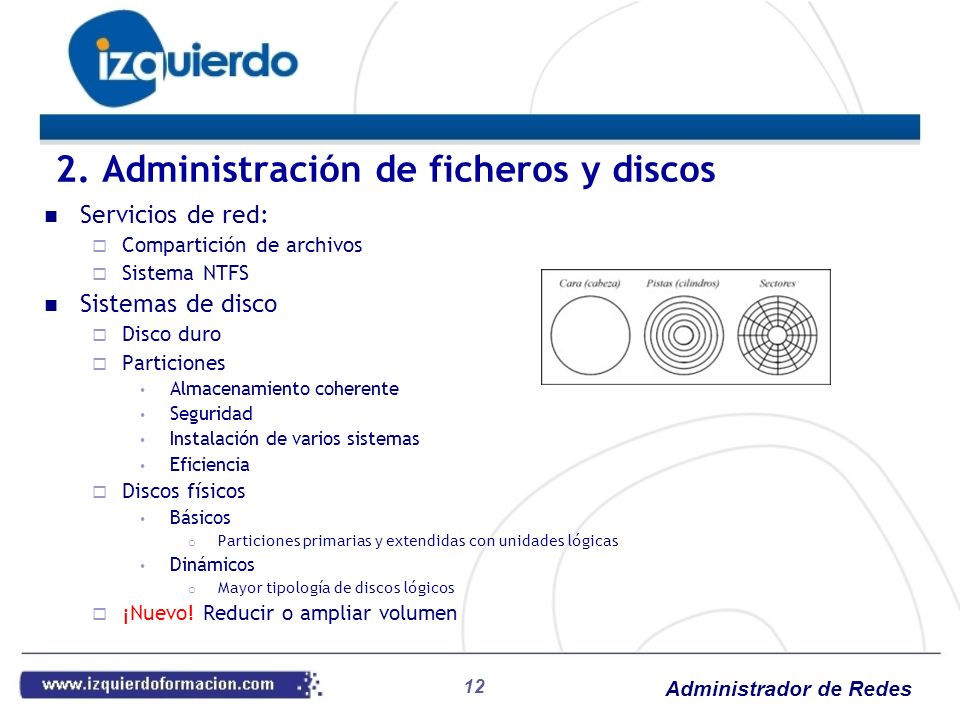

12 Administrador de Redes 12 2. Administración de ficheros y discos Servicios de red: Compartición de archivos Sistema NTFS Sistemas de disco Disco duro Particiones Almacenamiento coherente Seguridad Instalación de varios sistemas Eficiencia Discos físicos Básicos o Particiones primarias y extendidas con unidades lógicas Dinámicos o Mayor tipología de discos lógicos ¡Nuevo! Reducir o ampliar volumen

13 Administrador de Redes 13 2. Administración de ficheros y discos Discos lógicos: Discos básicos Sector de arranque (Master Boot Record) Almacena la tabla de particiones Tiene el master de inicialización Cede el control a la partición activa Espacio particionado Espacio sin particionar Particionado de discos básicos Partición primaria 4 máximo Cada una sólo puede tener un disco lógico Obligatorias para activas Partición extendida 1 por disco físico (contabilizada en el máximo anterior) Múltiples discos lógicos

14 Administrador de Redes 14 2. Administración de ficheros y discos Discos lógicos: Discos dinámicos No permiten particiones Hasta 2000 volúmenes dinámicos Tipología de dinámicos Simples Distribuidos Seccioneados Reflejados RAID-5 Nuevas opciones: Reducción de volúmenes Ampliación de volúmenes

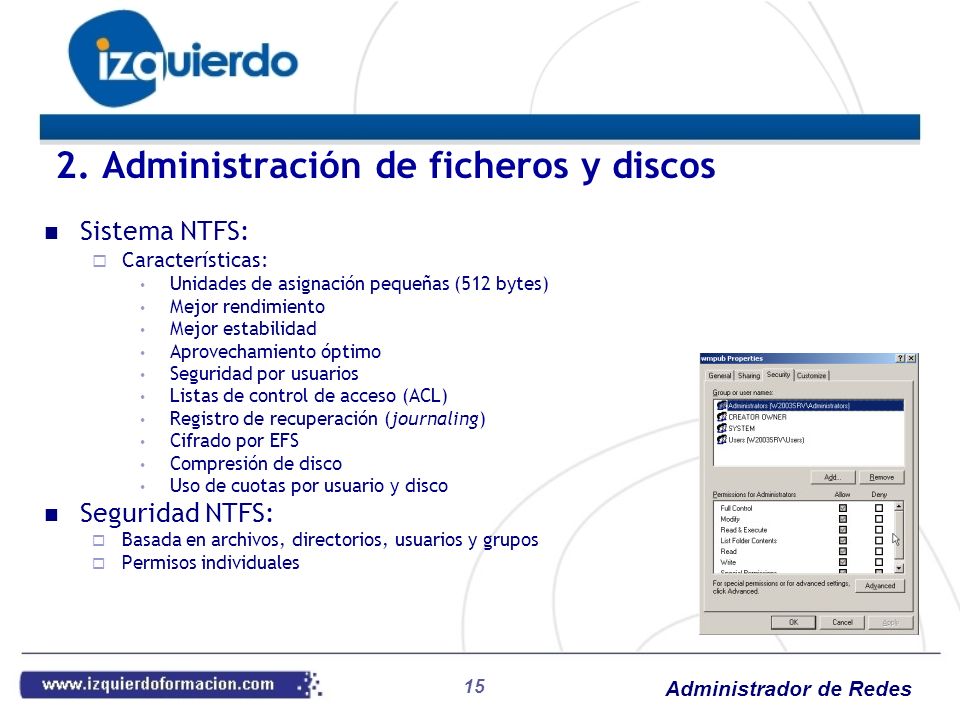

15 Administrador de Redes 15 2. Administración de ficheros y discos Sistema NTFS: Características: Unidades de asignación pequeñas (512 bytes) Mejor rendimiento Mejor estabilidad Aprovechamiento óptimo Seguridad por usuarios Listas de control de acceso (ACL) Registro de recuperación (journaling) Cifrado por EFS Compresión de disco Uso de cuotas por usuario y disco Seguridad NTFS: Basada en archivos, directorios, usuarios y grupos Permisos individuales

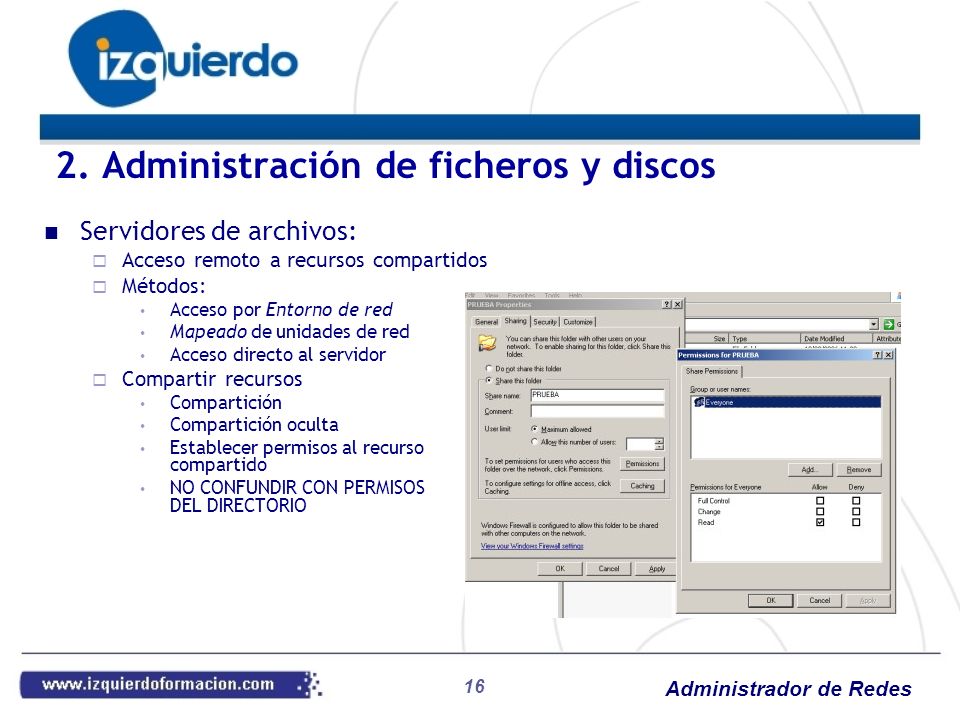

16 Administrador de Redes 16 2. Administración de ficheros y discos Servidores de archivos: Acceso remoto a recursos compartidos Métodos: Acceso por Entorno de red Mapeado de unidades de red Acceso directo al servidor Compartir recursos Compartición Compartición oculta Establecer permisos al recurso compartido NO CONFUNDIR CON PERMISOS DEL DIRECTORIO

17 Administrador de Redes 17 2. Administración de ficheros y discos Servidores de archivos: Diferencia entre permisos de compartir y de seguridad: Para poder acceder a un recurso remoto, deberemos de tener permisos de acceso tanto en Compartir como en Seguridad Los permisos de Seguridad afectan tanto a usuarios remotos como a accesos locales (haciendo logon en la máquina -ya sea por consola o por Terminal Server) En accesos remotos, si ambos permisos entran en posibles contradicciones, prevalece siempre el más restrictivo. Por ejemplo: Si un recurso tiene puesto que hay control total para todos los usuarios, pero en compartir sólo tiene acceso el usuario Jaime, únicamente podrá acceder de forma remota Jaime. Si un recurso tiene unos permisos en seguridad de control total para Jaime y se comparte con permisos de control total para Todos, sólo podrá acceder de forma remota Jaime. Interesante combinar ambos permisos

18 Administrador de Redes 18 Práctica 3: Reducir el tamaño del disco de instalación hasta el límite establecido Ampliar el tamaño de C: hasta 12 GB 2. Administración de ficheros y discos

19 Administrador de Redes 19 Práctica 4: Añadir 2 discos virtuales nuevos al software de virtualización (de 200 MB) Acceder al administrador de discos para crear particiones y unidades: Inicializar los nuevos discos En el disco 1: Hacer una partición primaria de 50 MB, asignándola a la unidad E: Hacer otra partición primaria de 25 MB, asignándola a F: Con el resto (unos 110 MB), hacer la partición extendida Creamos tres discos lógicos en esta partición extendida: uno G: de 40 MB, otro H: de 20 MB e I: de 25 MB Convertimos el disco 1 en dinámico Disco 2: Lo convertimos también en dinámico Creemos un nuevo volumen de 50 MB a J: Disco espejo Hagamos un espejo del disco E: (disco 1) con el disco J: (disco 2) 2. Administración de ficheros y discos

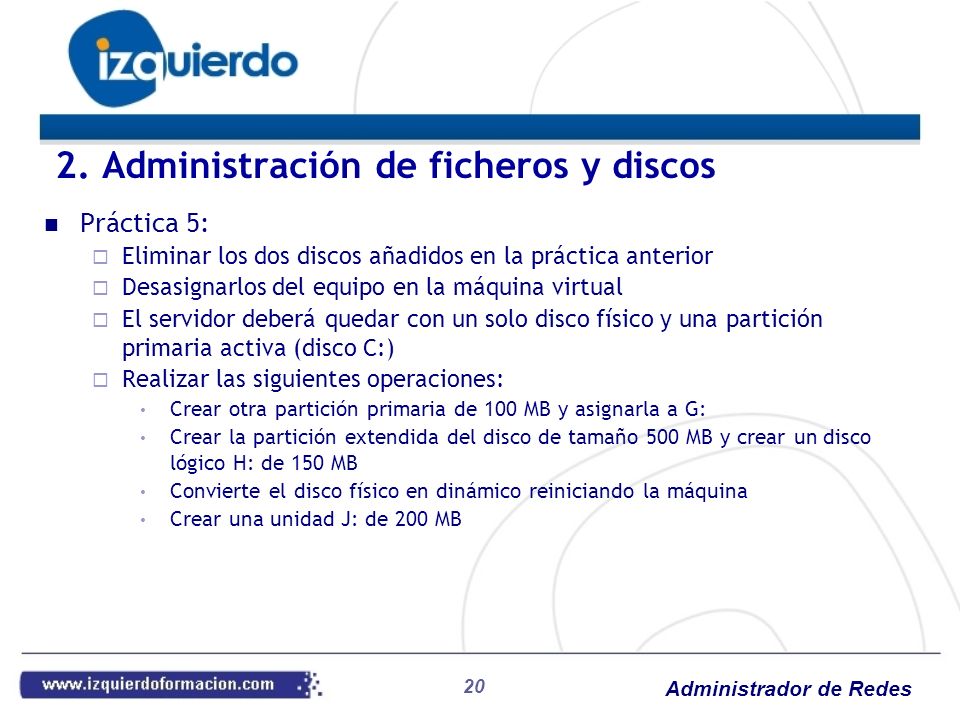

20 Administrador de Redes 20 Práctica 5: Eliminar los dos discos añadidos en la práctica anterior Desasignarlos del equipo en la máquina virtual El servidor deberá quedar con un solo disco físico y una partición primaria activa (disco C:) Realizar las siguientes operaciones: Crear otra partición primaria de 100 MB y asignarla a G: Crear la partición extendida del disco de tamaño 500 MB y crear un disco lógico H: de 150 MB Convierte el disco físico en dinámico reiniciando la máquina Crear una unidad J: de 200 MB 2. Administración de ficheros y discos

21 Administrador de Redes 21 Práctica 6: Eliminar los discos virtuales anteriores y añadir otros 2 de 10 GB cada uno Deberemos: Añadir un RAID-5 con 200 MB de cada disco físico. El espacio de la nueva unidad R: debería ser, por tanto, de 200 MB Hacer un espejo (RAID-1) entre la unidad G: y una unidad lógica del segundo disco físico 2. Administración de ficheros y discos

22 Administrador de Redes 22 Práctica 7: Seguridad de directorios por usuario Crearemos dos usuarios normales (no administradores): User1 y User2 Crea una carpeta en el directorio raíz del disco llamada CURSO En ella creamos un directorio denominado SEGURIDAD Creamos ahora un directorio para cada usuario Dir1 y Dir2. A cada uno le damos permisos a su usuario correspondiente (Dir1 tiene permisos de Control Total para User1 y viceversa) Iniciamos sesión con User1 y comprobamos el acceso a Dir1 y Dir2 Abrimos sesión como Administrador y creamos Dir3 con permisos de lectura para User1 y Lectura y Escritura para User2. Volvemos a la sesión de User1 para comprobar los accesos Iniciamos sesión con User2 y hacemos una comprobación análoga. 2. Administración de ficheros y discos

23 Administrador de Redes 23 Práctica 8: Compartir directorios Creamos un directorio bajo CURSO denominado COMPARTIR En él, creamos los siguientes subdirectorios: COMPA1 COMPA2 COMPA3 COMPA4 Los compartimos y asignamos los siguientes permisos de COMPARTIR: COMPA1: solo User1 puede leer COMPA2: solo User2 puede leer y escribir COMPA3: User1 puede leer y escribir y User2 puede leer COMPA4: solo el Administrador tiene acceso remoto Accede de forma remota desde el anfitrión (\\MAQUINA\RECURSO) validándote\\MAQUINA\RECURSO Prueba a crear archivos como User1 en COMPA1 y a hacerlo en COMPA3 Prueba ahora lo mismo con User2 Crea COMPA5 y lo compartes oculto para User1 Control Total y User de lectura 2. Administración de ficheros y discos

24 Administrador de Redes 24 Práctica 9: Combinación de permisos SEGURIDAD-COMPARTIR Bajo CURSO, creamos un directorio COMSEGUR En él creamos los subdirectorios: SEGDIR1 SEGDIR2 SEGDIR3 SEGDIR4 Los compartimos y asignamos los siguientes permisos: SEGDIR1: Seguridad para User1 Acceso Total y Compartir para User1 Lectura SEGDIR2: Seguridad para User 1 Lectura y Compartir Control Total para Todos SEGDIR3: Seguridad Control Total para Todos y Compartir Lectura para User1 y Lectura y Escritura para User2 SEGDIR4: Compartirlo de forma oculta, con seguridad para User1 de Control Total y User2 de lectura. Seguridad de Compartir: para User1 Lectura y User2 Control Total 2. Administración de ficheros y discos

25 Administrador de Redes 25 3. Administración de usuarios

26 Administrador de Redes 26 3. Administración de usuarios y grupos Gestión de usuarios y grupos: Necesidad: acceso de usuarios a recursos Tipología: Locales (acceso a recursos en local) De dominio (validación global en el logon por red) Evolución de Windows De NT (usuarios de dominio) a 2000/03/08 (Active Directory) Usuarios locales Sin dominio usuarios/grupos locales Usuarios vs. Grupos Usuarios: perfiles identificativos de personas Grupos: reunir perfiles semejantes para gestión simplificada Gestión de usuarios locales Grupos locales Creación de grupos Un usuario puede pertenecer a varios grupos

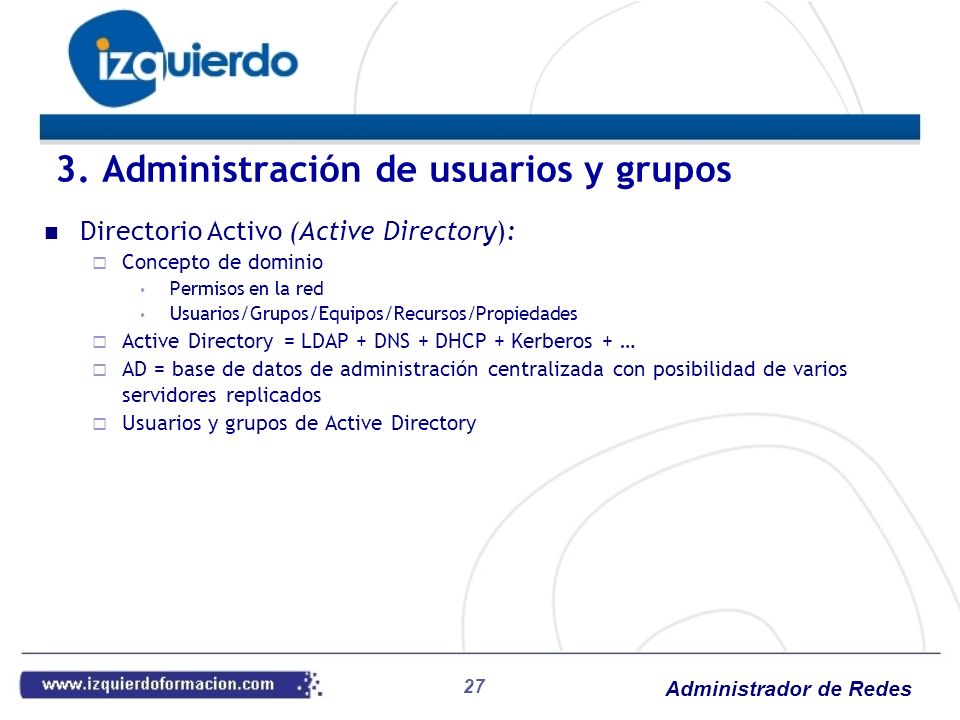

27 Administrador de Redes 27 Directorio Activo (Active Directory): Concepto de dominio Permisos en la red Usuarios/Grupos/Equipos/Recursos/Propiedades Active Directory = LDAP + DNS + DHCP + Kerberos + … AD = base de datos de administración centralizada con posibilidad de varios servidores replicados Usuarios y grupos de Active Directory 3. Administración de usuarios y grupos

28 Administrador de Redes 28 Promoción de un servidor a controlador de dominio Desde comando: dcpromo Funciones del servidor Agregar funciones (Servicios de dominio de AD) Exige: Un servidor de nombres DNS (si no hay, se instala en el servidor) Un dominio DNS que gestionar Añade: Funciones de replicación y DFS Usuarios/Grupos locales Usuarios/Grupos de dominio Gestión de políticas de seguridad Directorio Activo (Active Directory): Integración de equipos en Active Directory Perfiles de usuarios y grupos Para usuarios locales: Directiva de seguridad local Para Active Directory: Administración de directivas de grupo Usuarios/Grupos/Equipos/Recursos/Propiedades 3. Administración de usuarios y grupos

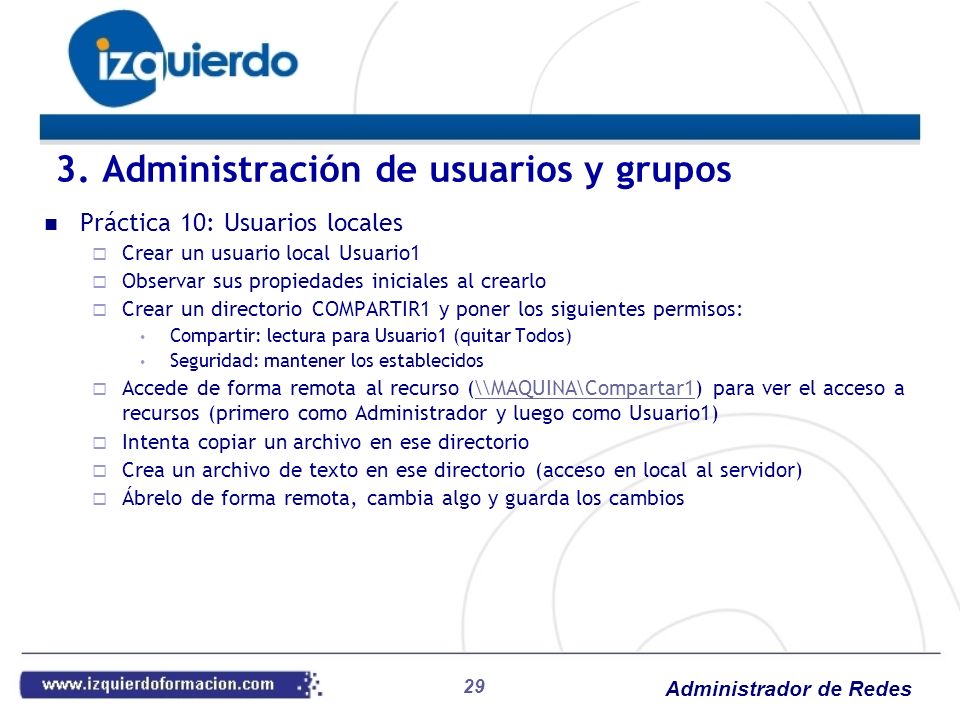

29 Administrador de Redes 29 Práctica 10: Usuarios locales Crear un usuario local Usuario1 Observar sus propiedades iniciales al crearlo Crear un directorio COMPARTIR1 y poner los siguientes permisos: Compartir: lectura para Usuario1 (quitar Todos) Seguridad: mantener los establecidos Accede de forma remota al recurso (\\MAQUINA\Compartar1) para ver el acceso a recursos (primero como Administrador y luego como Usuario1)\\MAQUINA\Compartar1 Intenta copiar un archivo en ese directorio Crea un archivo de texto en ese directorio (acceso en local al servidor) Ábrelo de forma remota, cambia algo y guarda los cambios 3. Administración de usuarios y grupos

30 Administrador de Redes 30 Práctica 11: Grupos, usuarios y permisos Crear tres usuarios Practica1 (grupo Administrados), Practica2 (grupo Administradores) y Practica3 (grupo Usuarios) Crear una carpeta C:\PRACTICA con permisos de control total para administradores, y lectura/ejecución para Administrados Crear C:\SEGURA con permisos de lectura par Usuarios, Listar para Administrados y Control Total para Administradores Crear C:\TODOS con permisos de Control Total para Todos Crear Grupo2 de tipo Global con roles de seguridad y agregarlo a Administrados Agregar Practica3 a Grupo2 Compartir: C:\PRACTICA para Administrados control Total C:\SEGURA control total para Todos C:\TODOS, para Grupo2 Lectura y Escritura 3. Administración de usuarios y grupos

31 Administrador de Redes 31 Práctica 12: Grupos locales Crear un grupo llamado Agrupados Crear un usuario Usuario2 Añadir este usuario al grupo Agrupados (solapa Miembro de…) Observar las propiedades de un usuario Crear una carpeta llamada COMPARTIR2, compartirla de forma oculta con permisos de Cambiar(al compartir) para el grupo Agrupados. Acceder de forma remota y local con Usuario1 y Usuario2 Mapear la unidad L: con este recurso en el acceso del Usuario2 Práctica 13: Active Directory Promover el servidor a Controlador de Dominio de Active Directory Práctica 14: Inclusión de una máquina en el dominio Montar un equipo virtual con Windows 7 Incluirlo en el dominio del servidor AD promovido Práctica 15: Directivas de seguridad Modificar la Directiva de grupo por defecto para quitar Agregar o quitar programas a los usuarios Iniciar sesión con un usuario y comprobarlo 3. Administración de usuarios y grupos

32 Administrador de Redes 32 4. Servicios de red

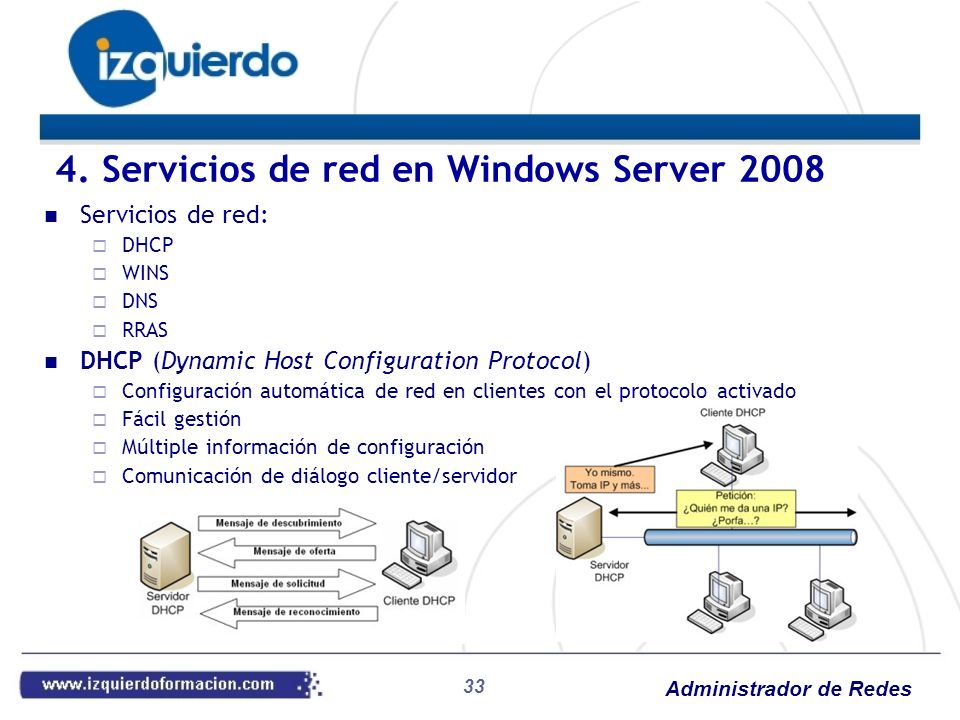

33 Administrador de Redes 33 4. Servicios de red en Windows Server 2008 Servicios de red: DHCP WINS DNS RRAS DHCP (Dynamic Host Configuration Protocol) Configuración automática de red en clientes con el protocolo activado Fácil gestión Múltiple información de configuración Comunicación de diálogo cliente/servidor

34 Administrador de Redes 34 DHCP: Instalación Como función del servidor Windows 2008 Asistente Activar características de Windows (en Programas del Panel de Control) Recordar Autorizar por AD DHCP: Conceptos Ámbito: Conjunto de direcciones a repartir Opciones de ámbito: Enrutador Servidores DNS Nombre de dominio Servidores WINS Más: Exclusiones y reservas Duración Más opciones 4. Servicios de red en Windows Server 2008

35 Administrador de Redes 35 WINS (Windows Internet Name Service) No necesario (mejor DNS) Compatibilidad y mejora en redes mixtas con sistemas antiguos Basado en NetBIOS Traduce nombres NetBIOS en direcciones IP, evitando broadcasting WINS: Instalación Como característica (no función) Poca administración: Herramientas Administrativas: WINS Opción Mostrar registros Asignaciones estáticas 4. Servicios de red en Windows Server 2008

36 Administrador de Redes 36 DNS (Domain Names Service) Resolución de nombres en IP Imprescindible en Active Directory, aunque instalable de forma aislada como Función Administración: Zonas de AD (poco administrable) Zonas externas para dominios y subdominios Caché DNS (Vista avanzada) Clientes DNS Configurable por DHCP o manualmente Entradas automáticas de DHCP en DNS 4. Servicios de red en Windows Server 2008

37 Administrador de Redes 37 RRAS(Routing and Remote Access Service) Servicio de enrutamiento y acceso remoto Reúne un conjunto de características sobre enrutamiento y acceso remoto muy dispares: Protocolos de enrutamiento (por ejemplo, RIP) Traducción de direcciones de red (NAT) Redes privadas virtuales (VPN) Conexiones de acceso telefónico NAT Función: Servicios de acceso y directivas de redes Agregar Servicios de enrutamiento y acceso remoto (ambos) Se debe indicar qué interfaz está conectada a redes públicas 4. Servicios de red en Windows Server 2008

38 Administrador de Redes 38 Práctica 16: DHCP Instalar el servicio DHCP en el Windows Server 2008 Crear un ámbito de direcciones (172.17.2.0/24) Autorizar el servicio Poner el cliente Windows 7 con configuración automática IP para obtenerla por DHCP Práctica 17: Reservas y exclusiones DHCP Crear una exclusión de IP en el ámbito (desde 172.17.2.1 a 172.17.2.100) Renovar la IP en el cliente Crear una reserva para el cliente con IP 172.17.2.200 Renovar la IP en el cliente Práctica 18: Opciones de ámbito Poner caducidad de la concesión a 8 horas Agregar un servidor horario Renovar la IP en el cliente 4. Servicios de red en Windows Server 2008

39 Administrador de Redes 39 Práctica 19: WINS Instalar el servicio WINS en el Windows Server 2008 Ver la administración Buscar registros activos Agregar la opción en DHCP de Servidor WINS Renovar la IP en el cliente Mostrar de nuevo los registros activos Añadir una entrada manual a los registros Comprobar la conectividad para la nueva entrada Práctica 20: DNS Ver la administración de DNS Visualizar las entradas del dominio Crear entradas de tipo A y CNAME en el dominio AD Probar desde clientes Ver la caché de búsquedas 4. Servicios de red en Windows Server 2008

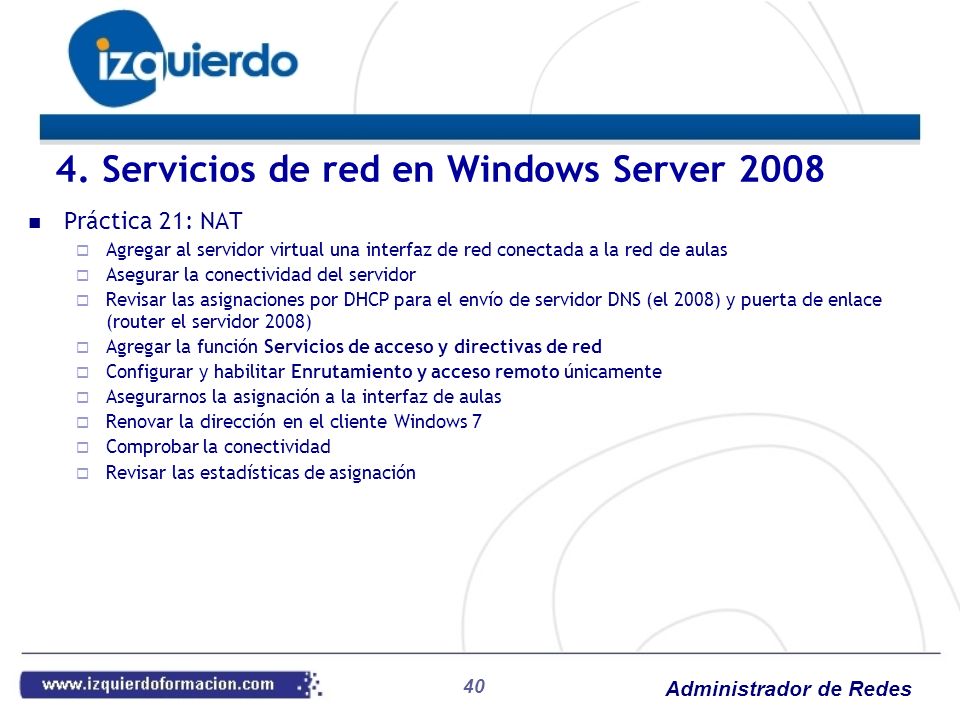

40 Administrador de Redes 40 Práctica 21: NAT Agregar al servidor virtual una interfaz de red conectada a la red de aulas Asegurar la conectividad del servidor Revisar las asignaciones por DHCP para el envío de servidor DNS (el 2008) y puerta de enlace (router el servidor 2008) Agregar la función Servicios de acceso y directivas de red Configurar y habilitar Enrutamiento y acceso remoto únicamente Asegurarnos la asignación a la interfaz de aulas Renovar la dirección en el cliente Windows 7 Comprobar la conectividad Revisar las estadísticas de asignación 4. Servicios de red en Windows Server 2008

41 Administrador de Redes 41 5. Servicios de impresión

42 Administrador de Redes 42 5. Servicios de impresión Ventajas Lugar centralizado de gestión e instalación Gran variedad de clientes Impresión por Internet No es necesaria la instalación de controlador Impresión por Terminal Services Gestión de permisos Gestión de colas Instalación del servicio (Función Servicios de impresión) Agregar impresoras: de red, locales o conectadas a otro equipo Permisos y otras opciones Administración de trabajos

43 Administrador de Redes 43 Práctica 22: Servicios de impresión Agregar la función Servicios de impresión Implementar solo Servidor de impresión Agregar una impresora al puerto LPT1 local (por ejemplo una Lexmark C720) y compartirla Agregar una segunda impresora al LPT2 local (idéntica a la anterior) y compartirla Visualizar Controladores, Formularios, Puertos e Impresoras Activar una misma cola de impresión a ambas (balanceo) Configurar la impresora en el equipo cliente Práctica 23: Servicios de impresión Agregar una impresora de red (emular) Administrar las colas: cancelar trabajos, detener, priorizar, etc. Ver la implementación de impresoras en directivas de grupo (GPO) 5. Servicios de impresión

44 Administrador de Redes 44 6. Internet Information Services

45 Administrador de Redes 45 6. Internet Information Services Servicios para Internet de Microsoft Incluye: Servidor Web Servidor aplicaciones ASP y ASP.NET Servidor FTP Servidor de impresión por Internet Algunos servicios relacionados: SMTP, POP3, NNTP, … Configuración de IIS 7 Grupo de aplicación Sitios Web Definido por encabezado, IP y puerto Permisos Directorios reales y virtuales DNS e IIS FTP: sitios y directorios virtuales

46 Administrador de Redes 46 Práctica 23: IIS – Agregar función Servidor Web Agregar función (incluir WAS Windows Process Activation Service) Incluir servicios comunes, desarrollo.NET y ASP, registro, autenticación básica y Windows, herramientas de administración completas y servicio FTP Práctica 24: Sitios web y pool de aplicaciones Crear el sitio web www.intranet.cursopdes.net en la IP 172.17.1.1 y puerto 80. Se asignará al pool creado por defecto. Su directorio debe ser C:\WEBES\www.www.intranet.cursopdes.net Observar las propiedades por defecto otorgadas al sitio Incluir una entrada en el DNS que apunte www a la IP del servidor Crear una página (index.htm) y visualizarla en en Windows 7 Práctica 25: Permisos de aplicación Probar a modificar los permisos del directorio y de aplicación para acceso anónimo y autenticado Práctica 26: Directorios virtuales Crear un directorio virtual www.intranet.cursopdes.net/subdir hacia C:\SUBWEBES\www aplicando permisos de autenticación básica y Windows (no anónima) y permisos NTFS a Usuario1 como lectura.www.intranet.cursopdes.net/subdir 6. Internet Information Services

47 Administrador de Redes 47 Práctica 27: DNS, IIS y encabezados Crear una entrada en el DNS denominada web.intranet.cursopdes.net, añadirla al sitio anterior para que también responda bajo esta URL. Comprobar el log Práctica 28: FTP Ver el sitio predeterminado en la consola de IIS 6 Ver y modificar propiedades de conexiones, autenticación (permitir/no permitir anónimas), mensajes y seguridad Ver y modificar la seguridad tanto en FTP como en NTFS Hacer FTP desde el equipo Windows 7, mediante Filezilla, comprobando la modificación de propiedades y permisos Práctica 29: Directorios FTP virtuales Crear un directorio virtual /usuario1 contra C:\WEBES\www y acceder a él por FTP desde W7. Práctica 30: Servicio de impresión en Internet Instalar el servicio de Impresión en Internet (dentro de las funciones del Servidor de Impresión) 6. Internet Information Services

48 Administrador de Redes 48 Práctica 31: Sitio completo… Crear un directorio C:\WEBES\mocochof Crear un usuario mocochof con permisos de escritura en este sitio Crear una zona DNS para el dominio mocochof.com, con entradas SOA y NS (por defecto), de tipo A (gates.mocochof.com a 172.17.1.1) y CNAME para www.mocochof.com a gates.www.mocochof.com Comprobar que nuestro DNS responde al nuevo dominio Crear un sitio web www.mocochof.com al directorio creado con autenticación anónima habilitadawww.mocochof.com Crear un directorio virtual www.mocochof.com/privado con autenticación básica y Windows en C:\SUBWEBES\mocochofwww.mocochof.com/privado Hacer una página en el raíz y permitir listado en el directorio virtual Ver la página desde otro equipo y el directorio de forma autenticada. Crear un directorio virtual FTP con permisos de escritura para el usuario mocochof Subir archivos a los directorios raíz y virtual Descargar los archivos desde cada uno de ellos. 6. Internet Information Services
