1 Taller de ventas Control de Acceso Lenel Sesión Web / Audio conferencia

2 Teléfonos de acceso a Audioconferencia PaísNúmero gratuitoNo Gratuito Argentina N/A Brasil N/A Chile N/A Colombia N/A Costa Rica N/A México* N/A Panamá* N/A Perú N/A United States ** *** Venezuela N/A Código de Participación: # * Si esta llamando desde México o Panamá, deberá marcar el prefijo 001. Este es un numero gratuito. ** Puede acceder de manera gratuita a la conferencia con este número marcando desde Skype *** Utilice este número si no puede conectase con su número local o en su país no existe número gratuito (aplica costo por larga distancia internacional).

3 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

4 Estructura de control de acceso

5 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

6 Estructura de control de acceso - Controladores Upstream Downstream

7 Funciones de los Controladores Comunicación hacia arriba (Upstream) bidireccional con el Software Lenel OnGuard Comunicación hacia abajo (downstream) bidireccional con todos los Dispositivos dependientes Módulos de control de entradas Módulos de control de salidas Módulo de interfaz de Lectoras Memoria para almacenar hardware, tarjetahabientes y eventos relacionados Autonomía de operación ante falla en comunicación upstream

8 Controlador LNL-500 LNL-500 Aplicaciones pequeñas / medias de control de acceso 1 puerto upstream RS232/RS485 o LAN con Lantronix Cobox Micro 2 puertos downstream 16 Dispositivos soportados 32 lectoras en total 512 kb de memoria 16 Dispositivos soportados en total Máximo de16 interfaces de tarjetas Máximo de 8 paneles de entradas / salidas Soporta 32 lectoras

9 Controlador LNL-2220 Controlador de Lectora dual LNL-2220 (IDRC) Combina la funcionalidad de un panel de acceso con una interfaz de Lectora doble Velocidad de comunicación 8 veces mas efectiva Ethernet tarjeta Procesador 32 bits Puertos de Lectora soportados D1/D0 Clock/Data F/2F Comunicación direccional OSDP El puerto de cada Lectora esta limitado a 150mA 32 Dispositivos direccionales adicionales 64 lector es en total misma forma que el LNL-2000 / LNL ,000 eventos fijos

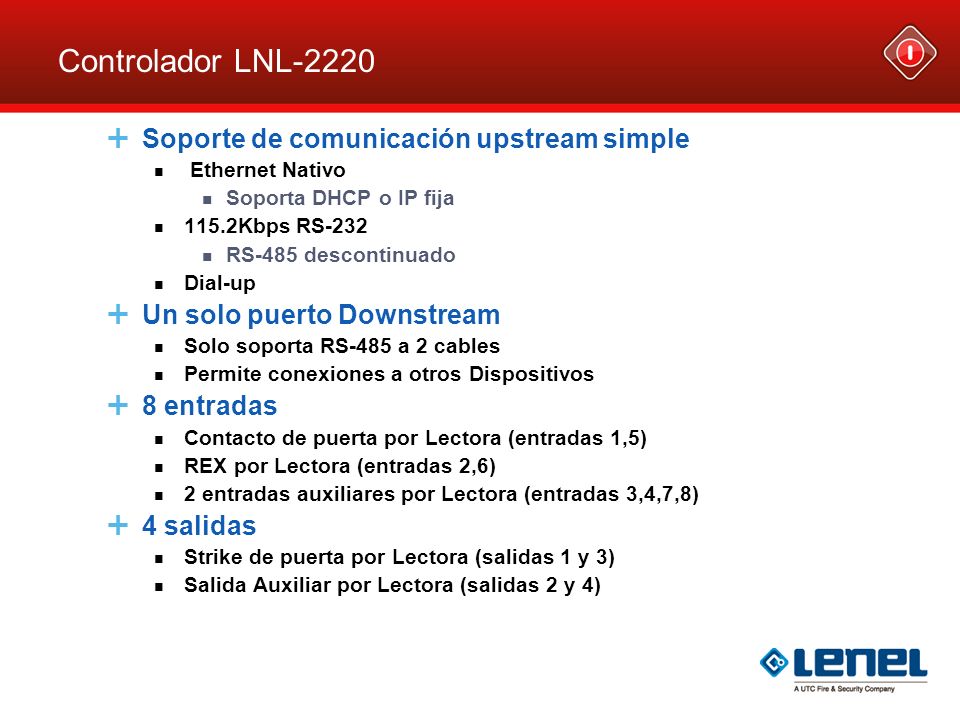

10 Soporte de comunicación upstream simple Ethernet Nativo Soporta DHCP o IP fija 115.2Kbps RS-232 RS-485 descontinuado Dial-up Un solo puerto Downstream Solo soporta RS-485 a 2 cables Permite conexiones a otros Dispositivos 8 entradas Contacto de puerta por Lectora (entradas 1,5) REX por Lectora (entradas 2,6) 2 entradas auxiliares por Lectora (entradas 3,4,7,8) 4 salidas Strike de puerta por Lectora (salidas 1 y 3) Salida Auxiliar por Lectora (salidas 2 y 4) Controlador LNL-2220

11 Lectora 1Lectora 2 TCP/ IP O (4)salidas de relé Downstream RS485 (8) entradas Upstream RS232 Potencia/ Status entrada

12 Controlador LNL-3300 Controlador inteligente de sistema LNL-3300 (ISC) Comunicación upstream simple o doble Soporta 64 Dispositivos direccionales 32 dispositivos de Lectora 64 Lectoras 32 panales de alarmas 32 Dispositivos por puerto Velocidad de comunicación 8 veces mas efectiva Ethernet en tarjeta Tarjeta externa adicional se soporta en puerto secundario 2 puertos downstream 2-cables RS-485 mismo tamaño que el LNL ,000 eventos fijos Soporte de comunicación upstream Ethernet Nativo Soporta DHCP o IP fija 115.2Kbps RS-232 RS-485 descontinuado Dial-up Dos puertos Downstream Solo soporta RS-485 a 2 cables

13 Controlador LNL-3300 Potencia CT/Falla de potencia Upstream Puerto (1) Downstream Puertos (2-3) LEDs de estado Mini interruptores On-board LAN

14 Tipos de Comunicación Upstream RS-232 (Conexión directa) 50 pies / 15m Belden 9610 o equivalente RS-485 (Conexión directa) solo en LNL pies / 1219m Belden 9842 o equivalente Convertidor (232 a 485) red Dial up

15 Dispositivos para comunicación Upstream Dispositivos Lantronix (LAN) LNL-ETHLAN-MICR (CoBox Micro) Primaria en Serie 1, Secundaria en LNL-3300 (Serie 2) CoBox Micro100 Serial Server En tarjeta 10/100Mbps (LNL-500 y 3300 solamente) Incluye postes de instalación LNL-ETHLAN-USD (UDS1100) Universal Micro Serial Server para Ethernet Dispositivo Externo con fuente de poder DB25 a RJ45 (10/100baseT) Externo con cable Null Modem incluido Modem Dialup LNL-DC336K 12 Modem externo 12VDC 33.6k para controladores Incluye cable HOC-56kEXT y fuente

16 Comunicación hacia abajo Downstream Bidireccional Cableado RS-485 RS485 2 cables solamente 4000 /1219m por línea de cable desde el ISC Wiegand 500´ = 152 m ISC L2L1 1,219 m 152 m 1300 L 152 m RS-485 Wiegand

17 Topología de comunicación RS-485 Multi-drop Permite la conexión de dispositivos múltiples en la mism alínea de comunicación Cableado Estrella (Con LNL-8000, cubierta más adelante) Permite varias líneas de dispositivos ser conectadas a partir de una sola ISC Port From ISC Port 3

18 Slide 18 of Cableado RS pies/1219 metros – distancia máxima desde cada puerto de ISC Las tarjetas Lenel Series 2 soportan comunicación a 2 cables (blindado, con drain) Se recomienda cable blindado con 2 pares trenzados (Belden 9842 o equivalente) Especificaciones adicionales en Hardware Installation Guide (sección 1.5)

19 Cableado recomendado 485 Slide 19 of Belden 9842 o equivalente

20 Capacidad de los controladores

21 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

22 Estructura de control de acceso - Interfaces

23 Funciones de Módulos de Lectora Provee interfaz a las Lectoras Wiegand (D0/D1) Magnético (Clock/Data) Se soportan ocho (8) formatos de tarjeta simultáneos entrada dedicadas para contactos de puertas, REXs Entradas auxiliares ( LNL-1320 solamente ) Relés dedicados en la tarjeta para strikes de puertas Salidas Auxiliares

24 Interfaz de Módulos de Lectora LNL-1300 LNL-1320 LNL-2220 IDRC Intelligent Dual ReaderController

25 1 / lector2 / lector2LNL-2220 Salidas Auxiliares Entradas auxiliares Total Lectoras 2 / lector 2LNL LNL-1300 Interfaz de Módulos de Lectora: Capacidades (LNL-1300 vs. LNL1320 vs. LNL-2220)

26 Interfaz de Módulos de Lectora El hardware de puerta controla 3 componentes: Contacto de puerta = Permite el monitoreo del estado de la puerta (entrada dedicada) REX = Automática o manual (barra de salida) solicitud de salida de puerta (entrada dedicada) Strike = Componente energizado de puerta para energizar/liberar la puerta para acceso (salida dedicada)

27 Al ISC Interfaz de Módulos de Lectora: Topología del sistema Modulo interfaz de Lectora Hasta 500 pies / 152 metros

28 Interfaz de Módulos de Lectora: Comunicación Hacia las Lectoras Cable de 6 Conductores (Belden 9536 o equivalente ) Tabla de referencia de cableado en Hardware Installation Guide (Sección 1) rojo Marrón Naranja Blanco Verde Negr VO LED BZR D1/CLK D0/DAT GND Ejemplo de cableado de lector a Interfaz

29 Open Supervised Device Protocol OSDP El OSDP es un protocolo abierto que puede ser utilizado para: Fabricantes de lectores Fabricantes de control de acceso Fabricantes de software de control Es un protocolo de comunicación bidireccional entre Lectoras e interfaces de Lectoras – a diferencia de los protocolos D0/D1 y Clk/Data protocolos utilizados actualmente Las Lectoras y otros Dispositivos OSDP se monitorean constantemente. Esto permite la detección inmediata de fallas en intrusión, potencia, cableado y en el Dispositivo. Cableando Lectoras OSDP Los cables al puerto de la Lectora de manera similar a los Dispositivos D0/D1 o Clk/Data existentes Se puede utilizar el cableado existente de las Lectoras Se puede utilizar un cable de 2 pares en vez de uno de 3 pares, o un solo par mas el blindaje si la Lectora se alimenta de manera local.

30 Interfaz de Lectora simple LNL-1300 Puerto de Lectora Comunicación DC Direccion & Baud Rate Puentes – J2 LEDs de estado Relé de electroimán Relé Aux REX Potencia Terminación EOL – J4 Intrusión a gabinete – J3

31 REX & contacto de puerta (R1) Entradas Aux (R1) Entradas Aux (R2) Strike & Salidas Aux (R1) Strike & Salidas Aux (R2) Interfaz dual de lectora LNL-1320 REX & contacto de puerta (R2) Falla de potencia & Intrusión Comunicación Potencia Puerto Lectora 1 Puerto Lectora 2 Mini interruptores Estado de relé LEDs Relés Module Status LEDs

32 Controlador / Interfaz de lectora LNL-2220 Lectora 1Lectora 2

33 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

34 Paneles de Alarma 1100 y 1200 Utilizado para funcionalidades adicionales entradas Monitorea el estado del hardware (abierto o cerrado) Ej. Detectores de movimiento, switch de iluminación, botón de pánico, etc. salidas (Relés) Componente de Hardware que puede ser activado o desactivado Ej. Bulbos de luz, sirenas, estrobos, rociadores, etc.

35 al ISC Paneles de Alarma 1100 y 1200 Panel de alarma Entradas entradas al ISC Panel de alarma Salidas salidas 2 salidas

36 Paneles de Alarma 1100 y 1200 (LNL-1100 vs. LNL-1200) Tipo de panel # de Entradas auxiliares # de Salidas Auxiliares LNL-1100 Panel de entrada 162 LNL-1200 Panel de salida 016

37 Panel de entradas LNL-1100 Falla de potencia & Intrusión Modulo/Estado de relé LEDs Salida AUX - Relés entradas 9 a 16 entradas 1 a 8 Mini interruptores Salidas Aux Comunicación Potencia

38 Panel de salidas LNL-1200 Falla de potencia & Intrusión Estado de relé LEDs Module Status LEDs Relés salidas 9 a 16 salidas 1 a 8 Mini interruptores Comunicación Potencia

39 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

40 Interfaz en estrella LNL-8000 Usado para configuración de topología en estrella para incrementar la flexibilidad en la comunicación Ramifica hasta en 8 un puerto RS-485 Solo aplica en puertos downstream del controlador (distancia máxima de 250 metros entre controlador y LNL pies / 1219 metros por puerto Hasta 8 puertos downstream individuales para 2-cables Cableado al ISC de Comunicación es a 2-cables RS Controlador LNL-500 LNL-3300 LNL-2220 LNL-8000 Puerto downstream RS-485 Hasta 8 ramales RS-485 Interfaces

41 Interfaz LNL-500W (lectoras inalámbricas) Interfaz de lectora inalámbrica Se cuenta como un dispositivo Trabaja con LNL-500, LNL-2220, LNL-3300 Elimina el cableado puerta a panel Comunicación RF inalámbrica de hasta 200 El panel PIM OTD es requerido PIM – Modulo interfaz de panel Utiliza RS-485 Hasta 16 lectoras inalámbricas soportadas LNL-500W PIM OTD Comunicación RF ~ 200 entre muros Hasta 16 puertas Lectora inalámbrica Controlador

42 Interfaz LNL-500B (lectoras Biométricas) Interfaz de lectora biométrica Se cuenta como un solo dispositivo Soportado por los LNL y 3300 solamente (no LNL-500) Soporta hasta 8 lectoras biométricas Cada lectora biometrica requiere una lectora y/o teclado Wiegand

43 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

44 Control de ascensor Solución con LNL-1320 Solución con LNL-1300 Hasta 6 pisosHasta 128 pisos Utiliza 6 Relés (salidas) en LNL-1320 utiliza una LNL-1100 y LNL-1200 por cada 16 pisos. NO hay rastreo de pisos El rastreo de pisos es opcional utilizando su correspondiente LNL-1100 Las interfaces Wiegand de los controladores LNL-2220 no pueden utilizarse en control de Ascensor

45 Solución de Ascensor con 1320 (hasta 6 pisos) Controlador 1. Acceso permitido en el lector 1320 Unidad de control de Ascensor 2. Activación de Relés/salidas 4. El control recibe la orden y el ascensor viaja al piso deseado 3. Selección de piso deseado con boton Lectora 1 salidas La LNL-1320 se transforma en control de ascensor, utilizando sus 6 relés para controlar hasta un máximo de 6 pisos Botones de piso 5. El sistema NO rastrea el piso seleccionado

46 Solución de Ascensor con 1300 (hasta 128 pisos) Controlador Entradas: Botones de llamado de piso Una 1100 por cada 16 pisos Salidas: Hacia control de elevador de cada piso Una 1200 por cada 16 pisos PB 1. Acceso permitido en el lector 2. Selección de piso deseado 5. El ascensor viaja al piso deseado 4. Basado en los niveles de accesos de la tarjeta el sistema da el permiso 3. El sistema rastrea el piso seleccionado LNL-500 -> Hasta 64 pisos LNL-2220 y LNL > Hasta 128 pisos Lectora

47 Hardware de Control de Acceso Controladores Interfaces de lectoras Paneles de alarmas Paneles adicionales Control de ascensores Lectoras y otros dispositivos

48 LNL-2005 LNL-2010 LNL-2020 LNL-2020 NDK Lectoras Lenel LNL826S121NN LNL834S121NN BT-ASPKP-HID BT-ASP-HID BT-ASPKP-iCLASS BT-ASPKP-TI Magnéticas Teclados Indestructibles LPSR-2400 LPSP-6820LPKP-6840 Lenel Prox LNL-XF1100D LNL-XF2100D LNL-XF2110D OpenProx (Multiformato) LPLR-911 Largo Alcance Teclado de Comandos LNL-CK Desfire BioNDK IE BioNDK IE BioNDK

49 Lectoras Lenel / HID HID Prox HID iClass HID MultiClass ProxPro ThinLine II ProxPoint R10 R30 R40 RK40 HID iClass – 13.56MHz + Prox RWKL550 OSDP LCD OSDP HID EDGE HID bioClass 6181BKT000009L 82000AKEL 82120AKI000L 82125BKI000L

50 Lectoras Integrated Engineering Capacidades MIFARE o DESFire Tecnología MIFARE para múltiples sectores en distintas aplicaciones como control de acceso, monedero electrónico, biométricos Tecnología DESFire Estándar de encripción digital Sectores de aplicación

51 Teclado Schlage Scramble Provee seguridad adicional cuando se ingresa el PIN al mezclar de manera aleatoria los números en las teclas Angulo limitado de visión Teclado iluminado Los LEDs se encuentran hundidos por seguridad

52 Productos Inalámbricos Schlage Wireless Los productos Schlage son soluciones para puertas que incorporan Hardware de puerta mecánico Tecnología RF inalámbrica Opera en tecnología de espectro de 900 MHz Se comunica en múltiples bandas de manera simultánea entre MHz WA5296-xxx WA5696-xxx WA5694-xxx WRI-OTD WRI-IN WPR-XXX WPR2-XXX

53 Taller de ventas Control de Acceso Lenel Cotizacion de Sistemas

54 Niveles de Software

55 Mapa Llave De Control De Acceso SistemaLectoras #Clientes #Recomendado de usuarios ES1-64 (32)1-5<25,000 ADV (64)6-10<50,000 PRO ilimitadas (128) ilimitadas NIVELES DE SOFTWARE SERVIDORCLIENTE ES ADV PRO

56 Nomenclatura: Diap. 56 SW S- 32ES Tipo de licencia: SW: Solo licencia PC: Licencia + PC Cliente/Servidor: S: Servidor principal C: Cliente Nivel de sistema: ES: 32ES, IDES, ESI ADV: ADV, IDADV, ADVI PRO: PRO, IDPRO, PROI

57 Numeros de parte en Servidores SistemaControl de Acceso IdentificaciónCA + ID ESSWS-32ESSWS-IDESSWS-32ESI ADVSWS-32ADVSWS-IDADVSWS-ADVI PROSWS-32PROSWS-IDPROSWS-PROI

58 Numero De Parte Para Cliente SistemaCAIDCA + ID ESSWC-32ESSWC-IDESSWC-32ESI ADVSWC-32ADVSWC-IDADVSWC-ADVI

59 Numero De Parte Pc + Softwate Servidor SistemaCAIDCA + ID ESPCS-32ESPCS-IDESPCS-32ESI ADVPCS-32ADVPCS-IDADVPCS-ADVI PROPCS-32PROPCS-IDPROPCS-PROI

60 Numero De Parte Pc + Software Cliente SistemaCAIDCA + ID ESPCC-32ESPCC-IDESPCC-32ESI ADVPCC-32ADVPCC-IDADVPCC-ADVI PROPCS-32PROPCS-IDPROPCS-PROI

61 DIAGRAMA GENERAL DE LICENCIAMIENTO
