1 Huberg Sudamérica S.A. Erasmo 1047 San Martín – Buenos Aires - Argentina +54 (011) /72 Fax +54 (011) Instrucción Operativa del Servicio CÓMO DETECTAMOS PÉRDIDAS EN TUBERÍAS.

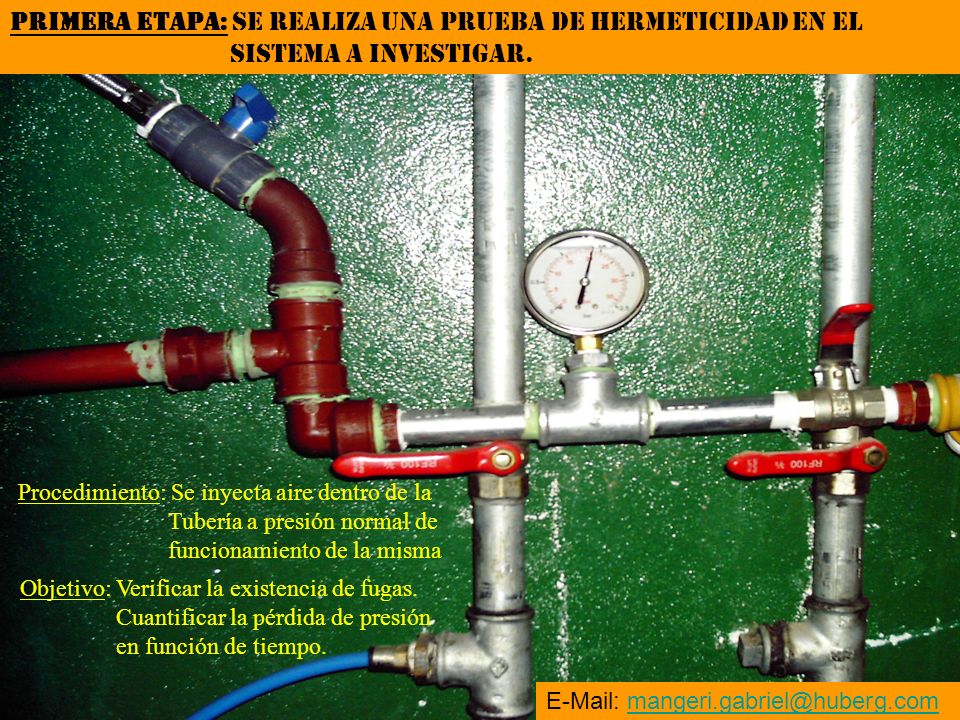

2 PRIMERA ETAPA: SE REALIZA UNA PRUEBA DE HERMETICIDAD EN EL SISTEMA A INVESTIGAR. Objetivo: Verificar la existencia de fugas. Cuantificar la pérdida de presión en función de tiempo. Procedimiento: Se inyecta aire dentro de la Tubería a presión normal de funcionamiento de la misma

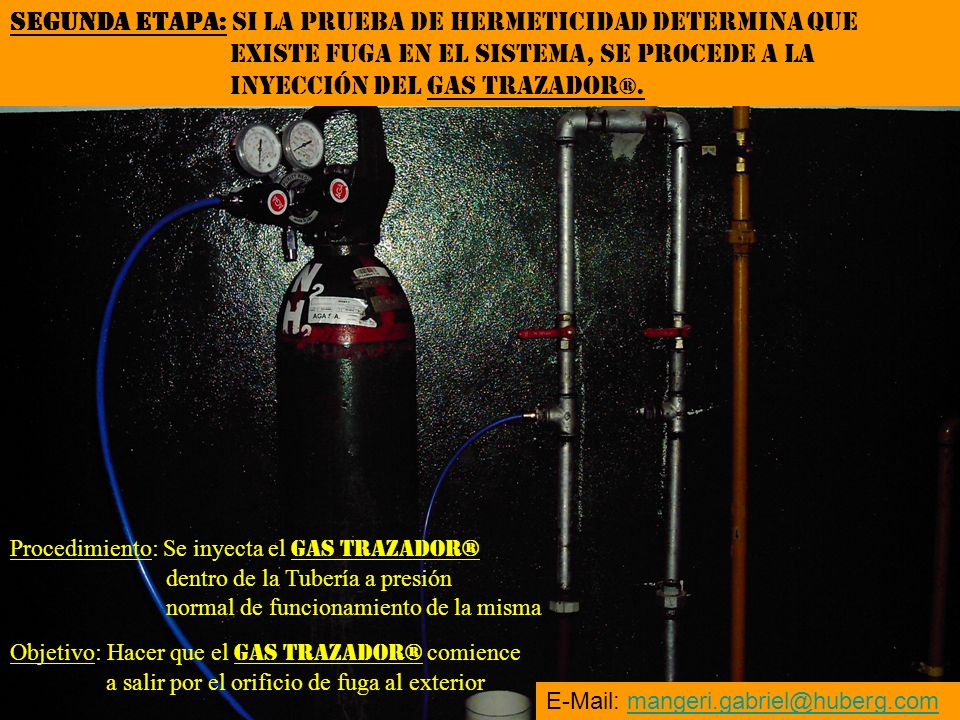

3 Objetivo: Hacer que el GAS TRAZADOR® comience a salir por el orificio de fuga al exterior Procedimiento: Se inyecta el GAS TRAZADOR® dentro de la Tubería a presión normal de funcionamiento de la misma SEGUNDA ETAPA: SI LA PRUEBA DE HERMETICIDAD DETERMINA QUE EXISTE FUGA EN EL SISTEMA, SE PROCEDE A LA INYECCIÓN DEL GAS TRAZADOR ®.

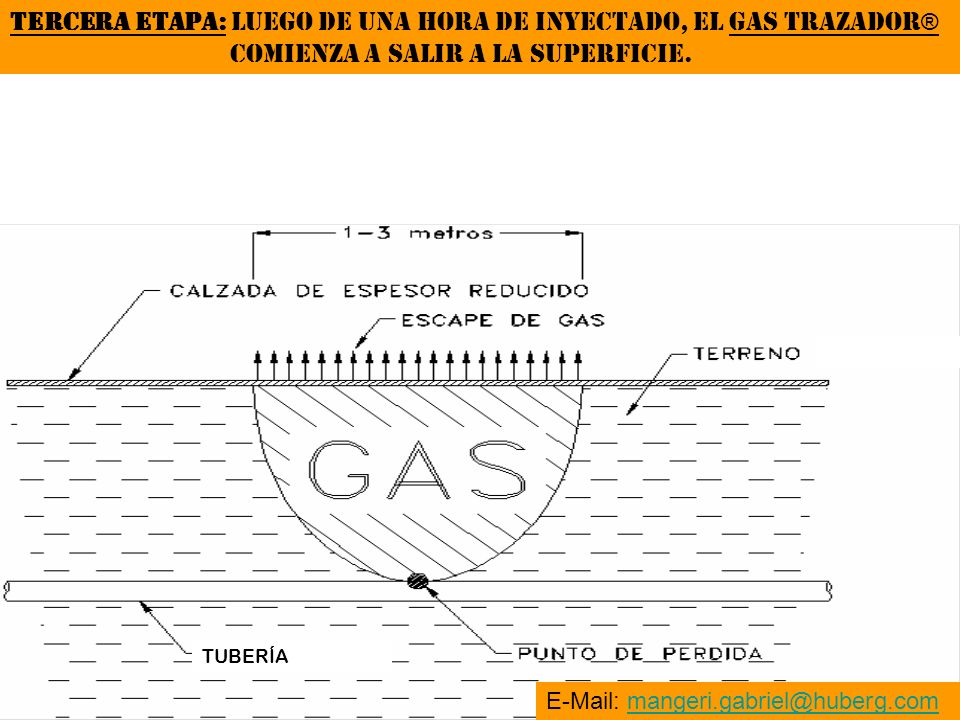

4 TERCERA ETAPA: LUEGO DE UNA HORA DE INYECTADO, EL GAS TRAZADOR ® COMIENZA A SALIR A LA SUPERFICIE. TUBERÍA

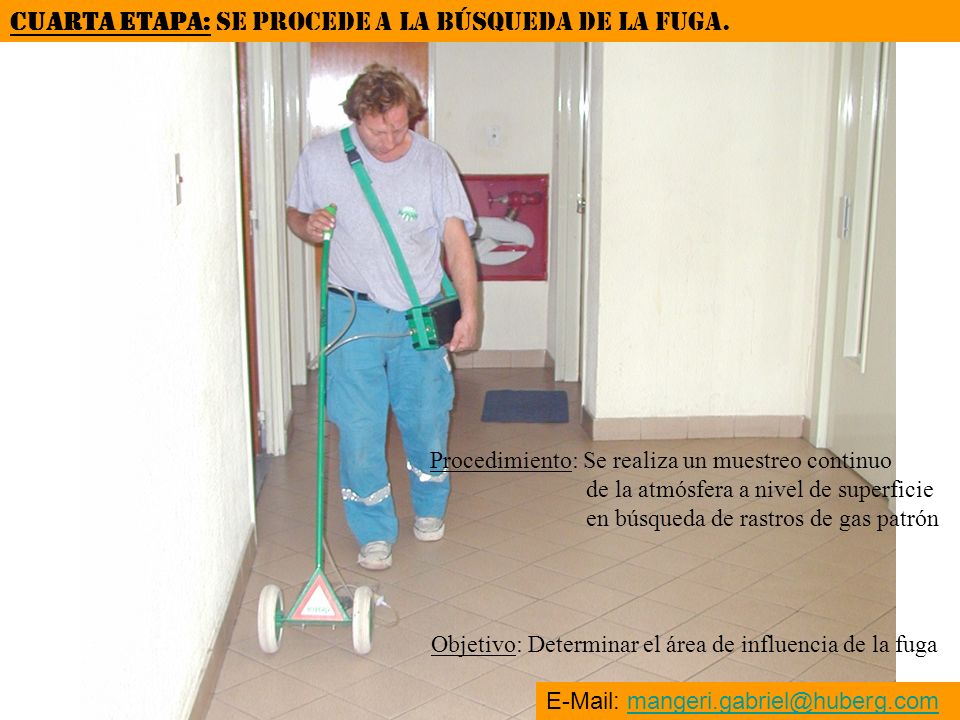

5 Procedimiento: Se realiza un muestreo continuo de la atmósfera a nivel de superficie en búsqueda de rastros de gas patrón Objetivo: Determinar el área de influencia de la fuga CUARTA ETAPA: SE PROCEDE A LA BÚSQUEDA DE LA FUGA.

6 Trayectoria de la tubería Se detectaron 2 Pérdidas Procedimiento: Se realizan perforaciones pequeñas sobre / adyacente a la tubería. Se realiza un muestreo continuo de la atmósfera subterránea. Objetivo: Determinar inequívocamente la ubicación de la fuga QUINTA ETAPA: LOCALIZACIÓN DE LA FUGA.

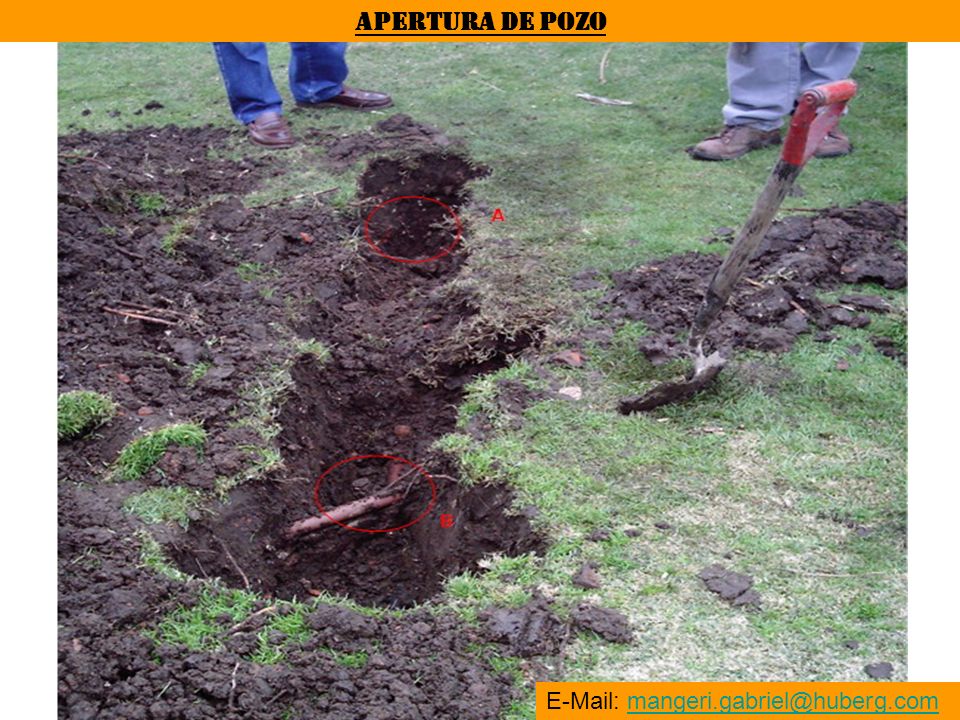

7 APERTURA DE POZO

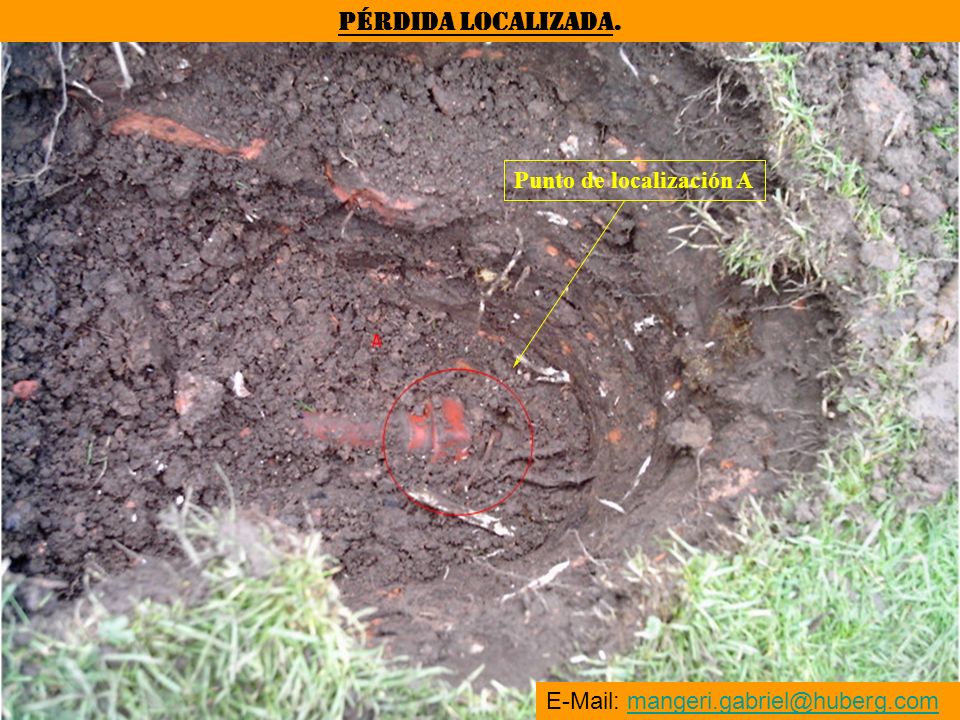

8 Punto de localización A PÉRDIDA LOCALIZADA.

9 Punto de localización B PÉRDIDA LOCALIZADA.

10 Huberg Sudamérica S.A. Erasmo 1047 San Martín – Buenos Aires - Argentina +54 (011) /72 Fax +54 (011) FIN Gabriel Mangeri Departamento de Hogar e Industria
