1 Congreso Internacional: GESTIÓN INTEGRAL DE RESIDUOS SÓLIDOS URBANOS
2005 ESTACIONES DE TRANSFERENCIA Y TRANSPORTE A LARGAS DISTANCIAS UTN – Regional La Plata

2 Estación de Transferencia?
¿Qué es una Estación de Transferencia?

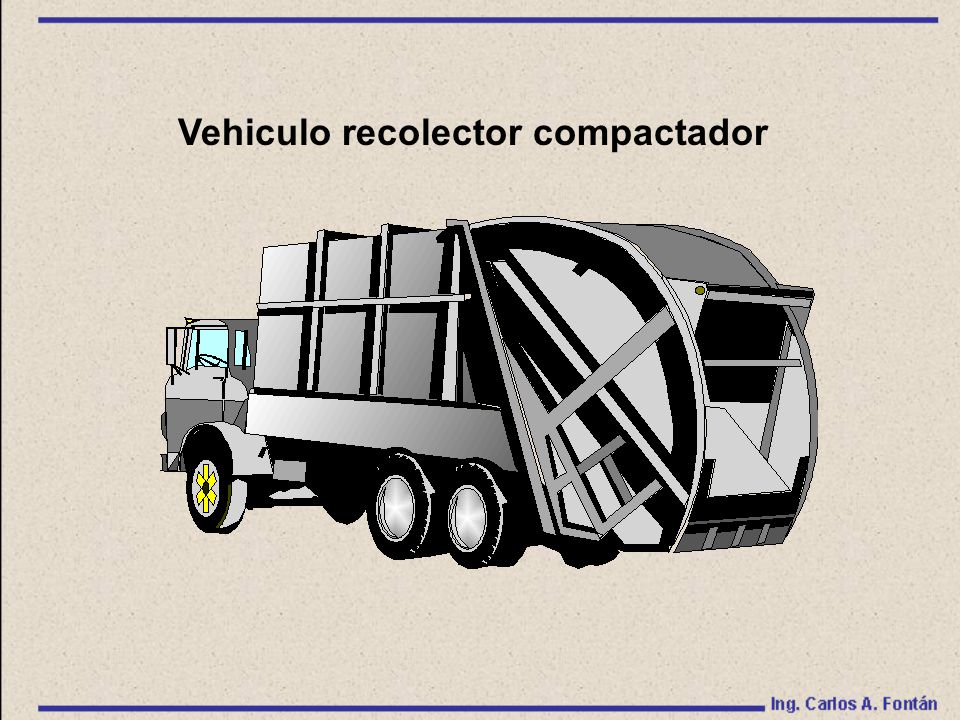

3 Vehiculo recolector compactador

4 Estaciones de Transferencia
CENTRO DE DISPOSICIÓN CERCA 1.- Actualmente los residuos recolectados se dirigen Directamente al Centro de Disposición Final 3.- Lo cual se hace necesario la construcción de Estaciones de Transferencia de residuos para optimizar los costos de transporte 2.- Sin embargo con el paso del tiempo es necesario utilizar Centros de Disposición cada vez más distantes CENTRO DE DISPOSICION DISTANTE SISTEMA CON TRANSFERENCIA DE RESIDUOS

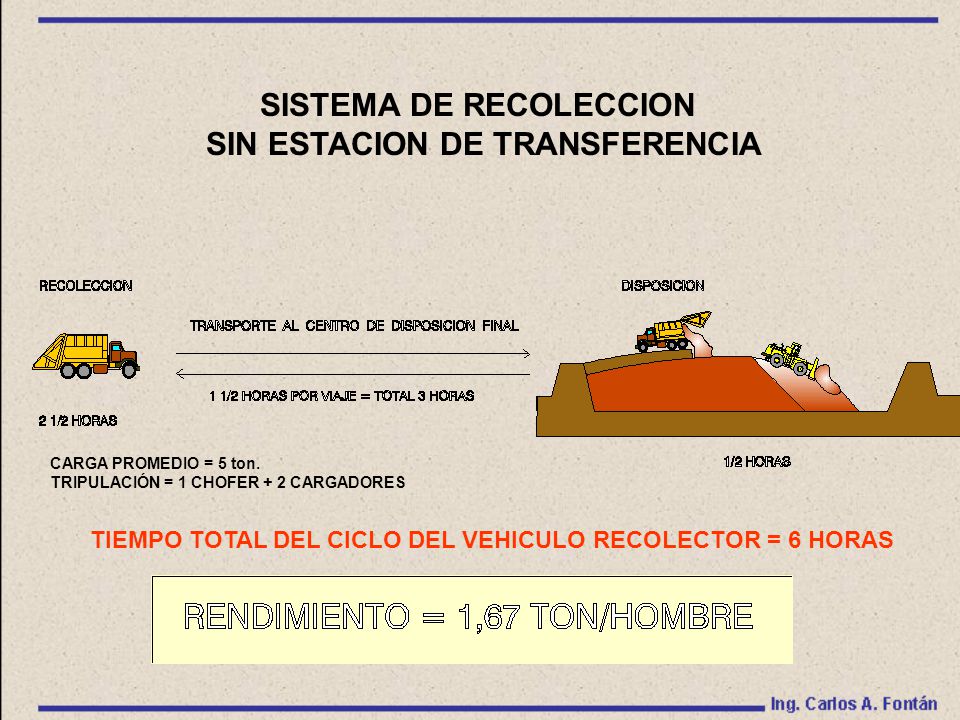

5 SISTEMA DE RECOLECCION SIN ESTACION DE TRANSFERENCIA
CARGA PROMEDIO = 5 ton. TRIPULACIÓN = 1 CHOFER + 2 CARGADORES TIEMPO TOTAL DEL CICLO DEL VEHICULO RECOLECTOR = 6 HORAS

6 SISTEMA DE RECOLECCION CON ESTACION DE TRANSFERENCIA
CARGA PROMEDIO = 5 ton. TRIPULACIÓN = 1 CHOFER + 2 CARGADORES

7 ¿Cuáles son las ventajas de una Estación de Transferencia?

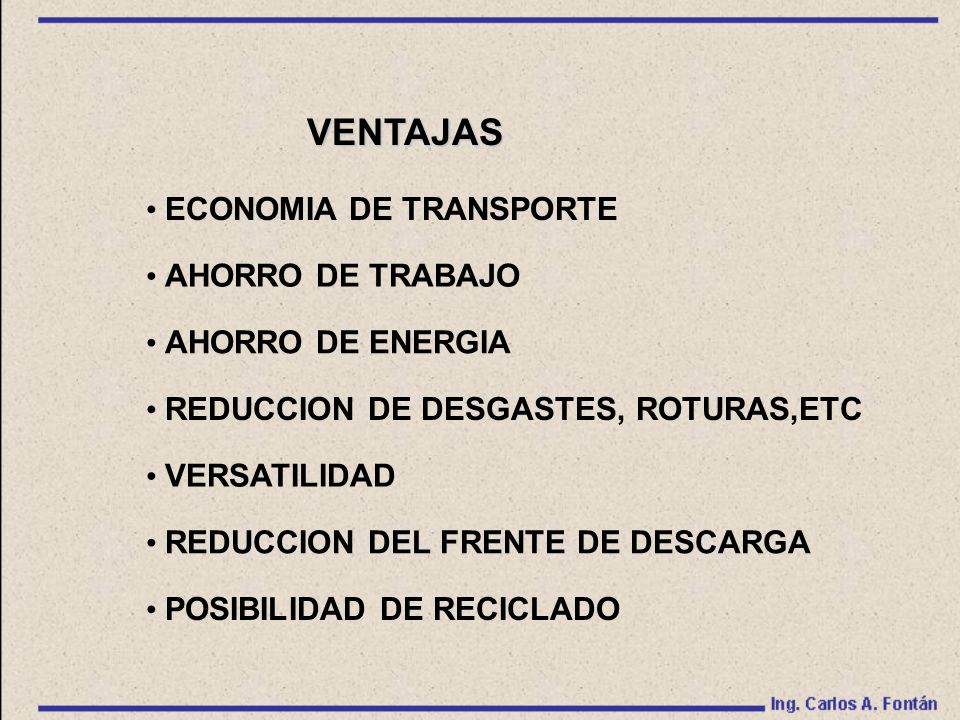

8 VENTAJAS ECONOMIA DE TRANSPORTE AHORRO DE TRABAJO AHORRO DE ENERGIA
REDUCCION DE DESGASTES, ROTURAS,ETC VERSATILIDAD REDUCCION DEL FRENTE DE DESCARGA POSIBILIDAD DE RECICLADO

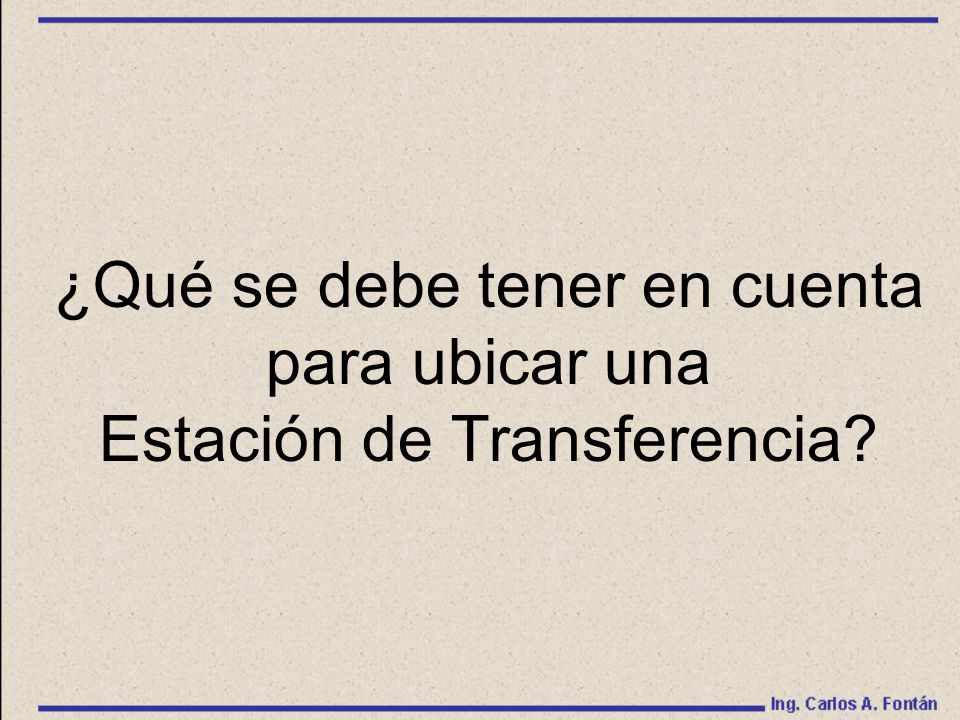

9 ¿Qué se debe tener en cuenta para ubicar una
Estación de Transferencia?

10 LOCALIZACIÓN UBICACION REQUERIMIENTOS DEL TERRENO ZONIFICACION ACCESOS
COSTOS DEL PREDIO OPINION PUBLICA

11 OCTUBRE DE 1998 OCTUBRE DE 1978

12 Estación de Transferencia?
¿Cuál es el recorrido de los residuos con una Estación de Transferencia?

13 El camino que siguen los residuos es el siguiente:

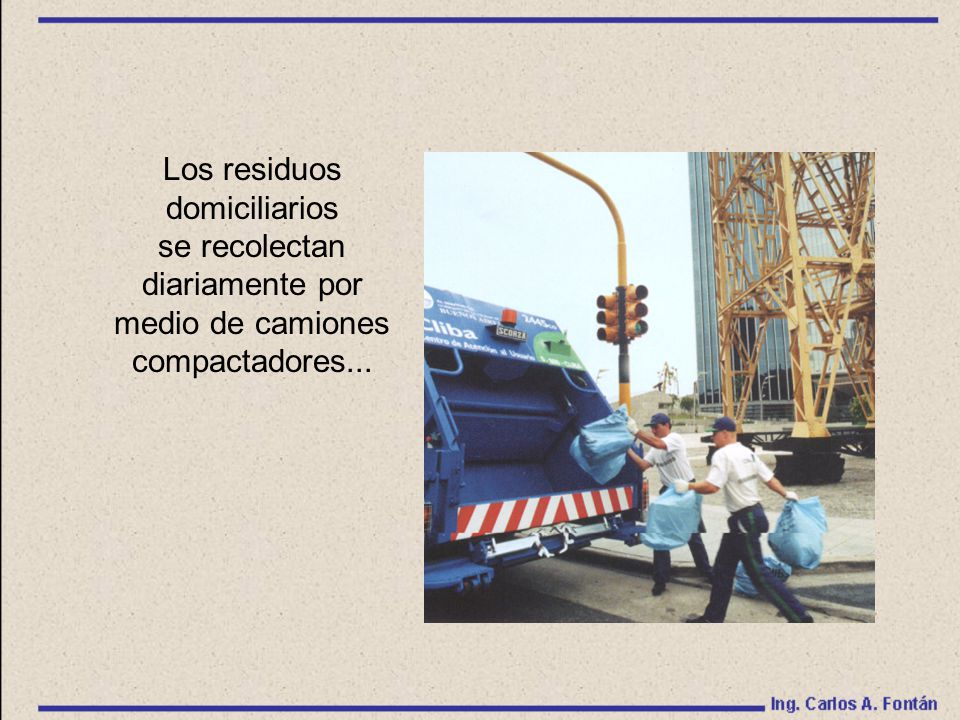

14 Los residuos domiciliarios
se recolectan diariamente por medio de camiones compactadores...

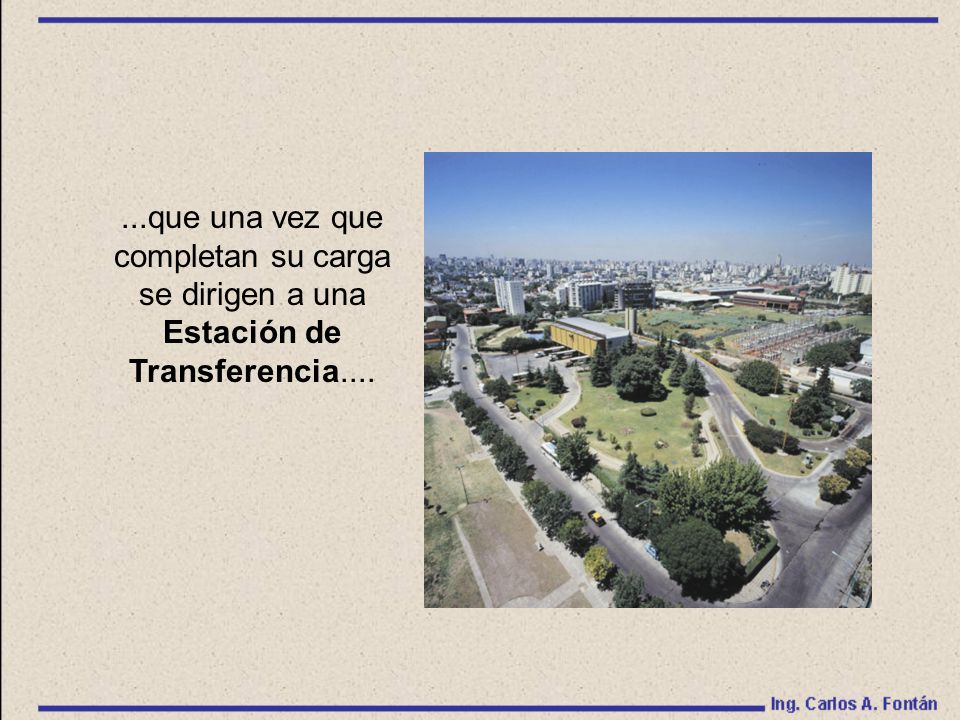

15 ...que una vez que completan su carga se dirigen a una Estación de Transferencia....

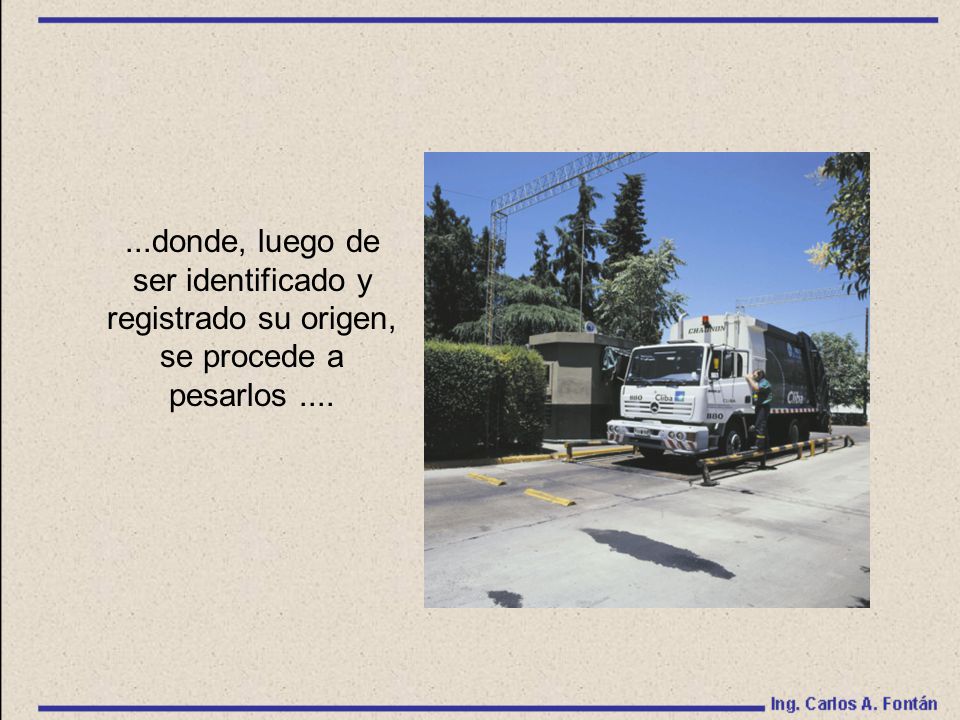

16 ...donde, luego de ser identificado y registrado su origen, se procede a pesarlos ....

17 ...para terminar descargando en tolvas.

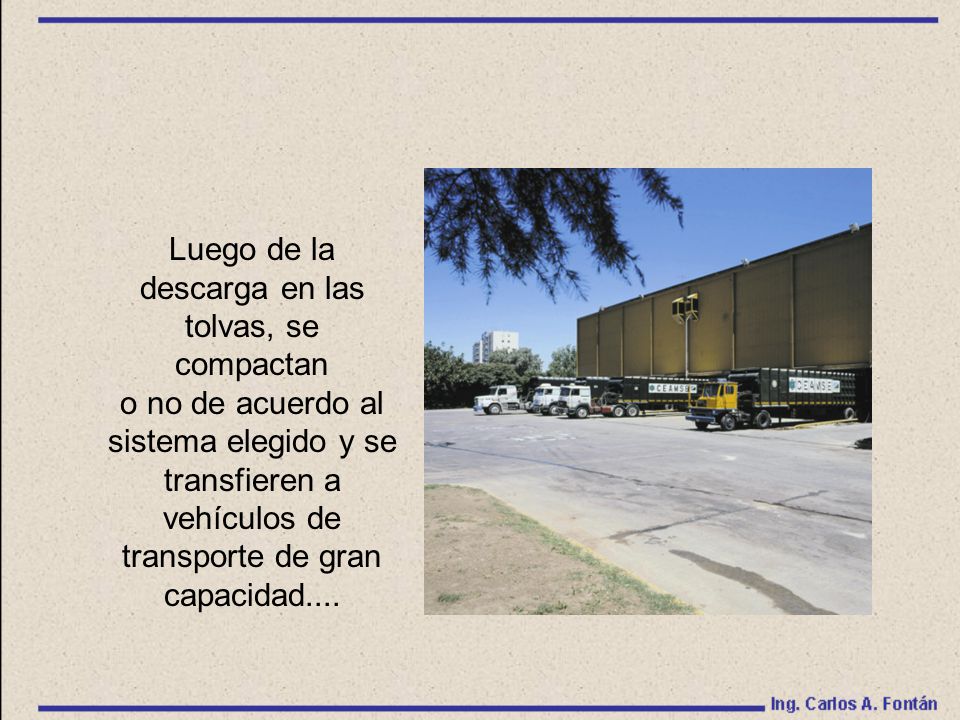

18 Luego de la descarga en las tolvas, se compactan
o no de acuerdo al sistema elegido y se transfieren a vehículos de transporte de gran capacidad....

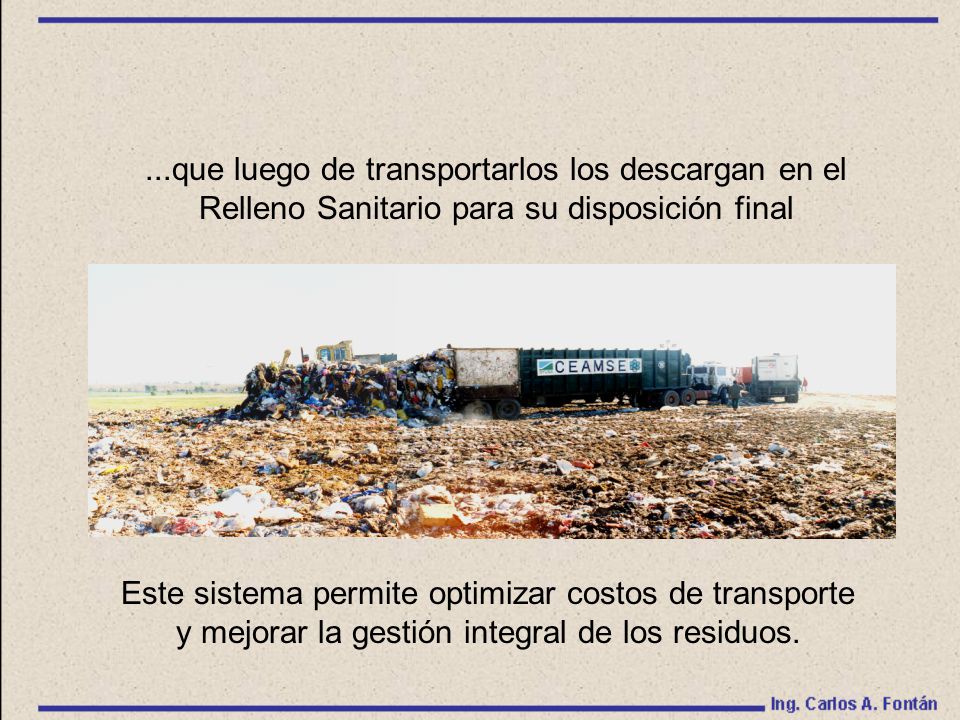

19 ...que luego de transportarlos los descargan en el Relleno Sanitario para su disposición final
Este sistema permite optimizar costos de transporte y mejorar la gestión integral de los residuos.

20 Estación de Transferencia?
¿Cuales son los tipos básicos de una Estación de Transferencia?

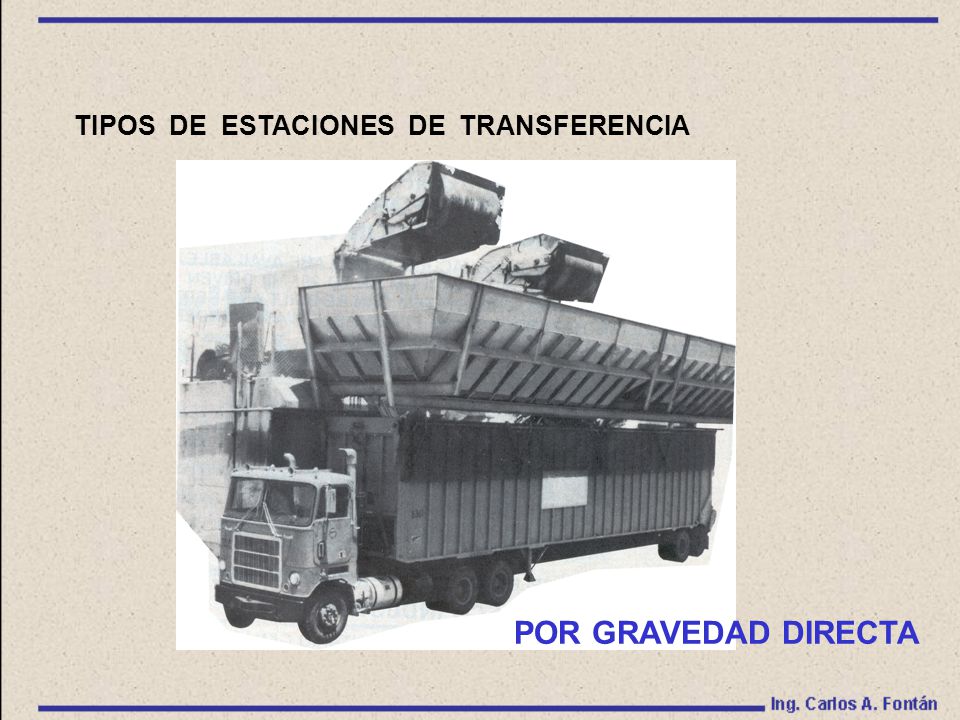

21 TIPOS DE ESTACIONES DE TRANSFERENCIA
POR GRAVEDAD DIRECTA

22 POR GRAVEDAD CON ACOPIO
TIPOS DE ESTACIONES DE TRANSFERENCIA POR GRAVEDAD CON ACOPIO

23 POR GRAVEDAD CON ACOPIO
TIPOS DE ESTACIONES DE TRANSFERENCIA POR GRAVEDAD CON ACOPIO

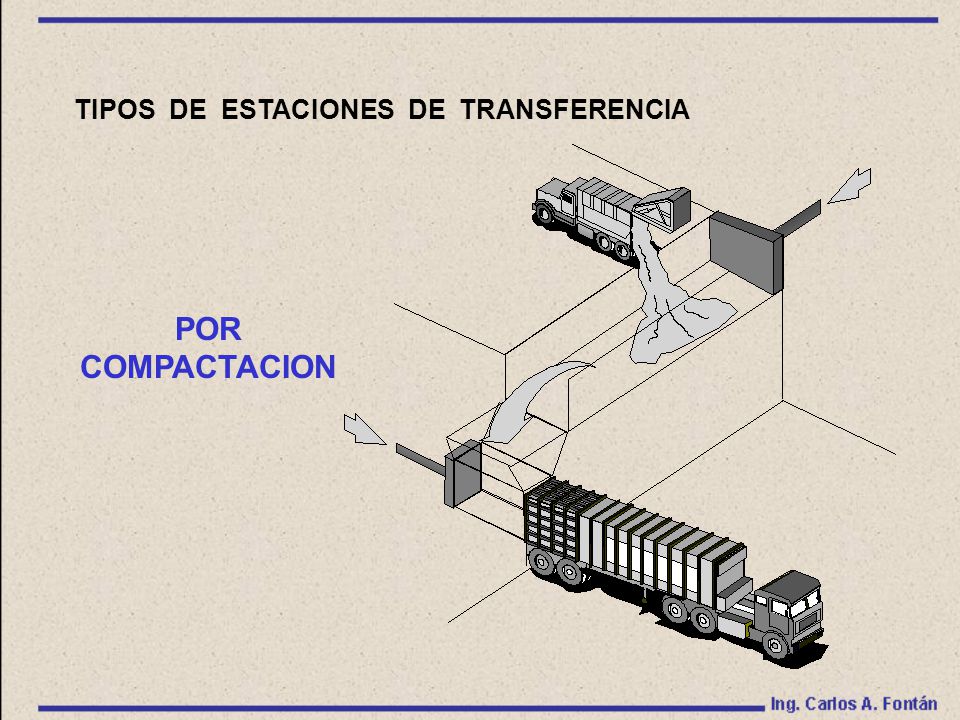

24 TIPOS DE ESTACIONES DE TRANSFERENCIA
POR COMPACTACION

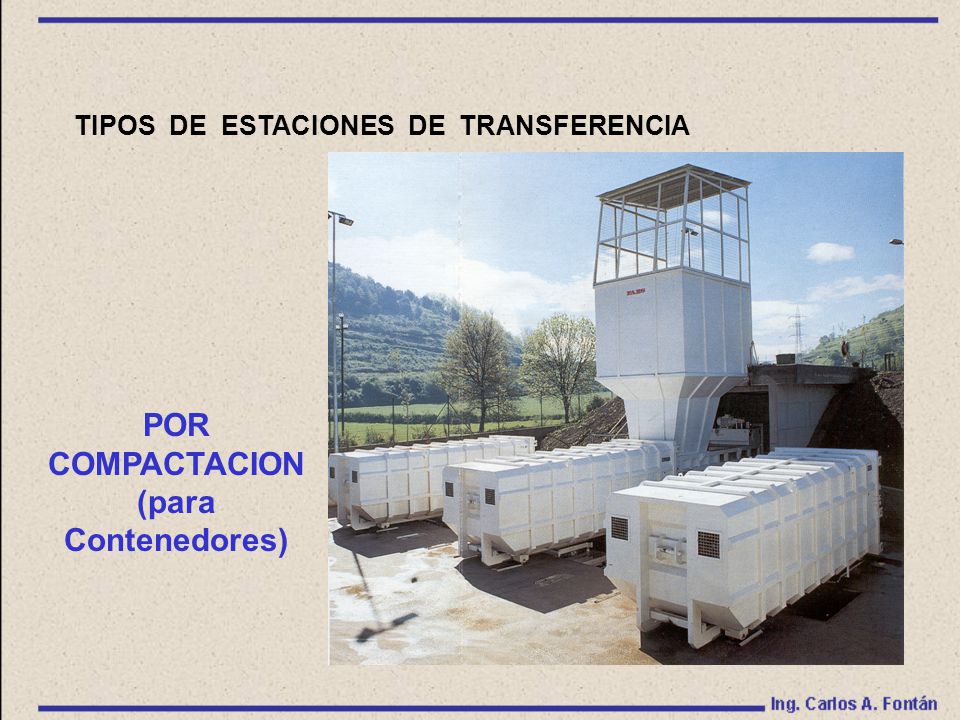

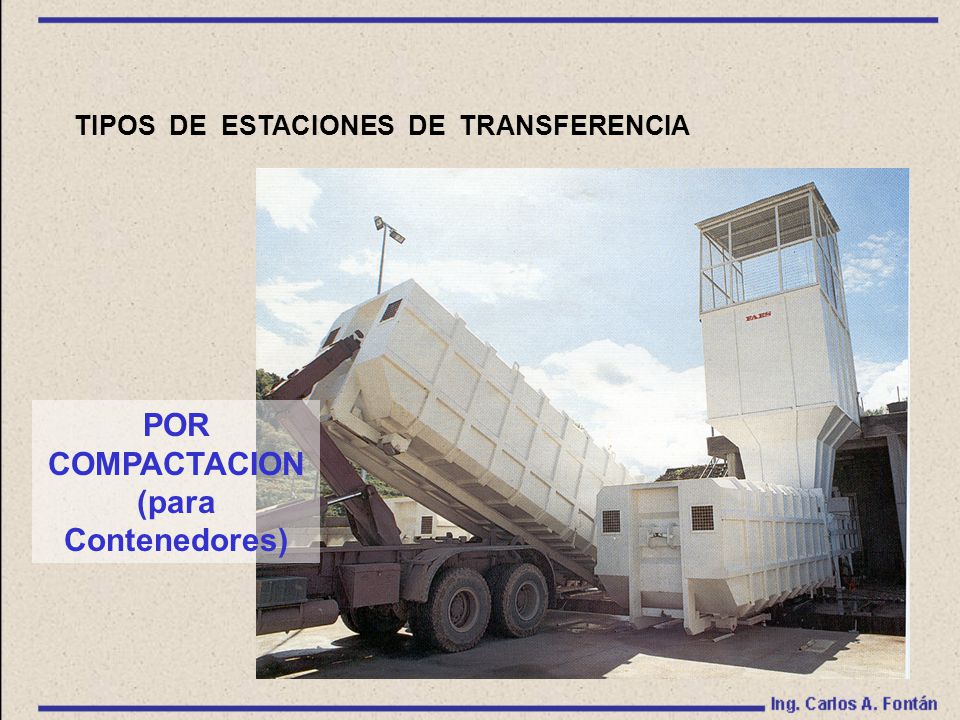

25 POR COMPACTACION (para Contenedores)
TIPOS DE ESTACIONES DE TRANSFERENCIA POR COMPACTACION (para Contenedores)

26 POR COMPACTACION (para Contenedores)
TIPOS DE ESTACIONES DE TRANSFERENCIA POR COMPACTACION (para Contenedores)

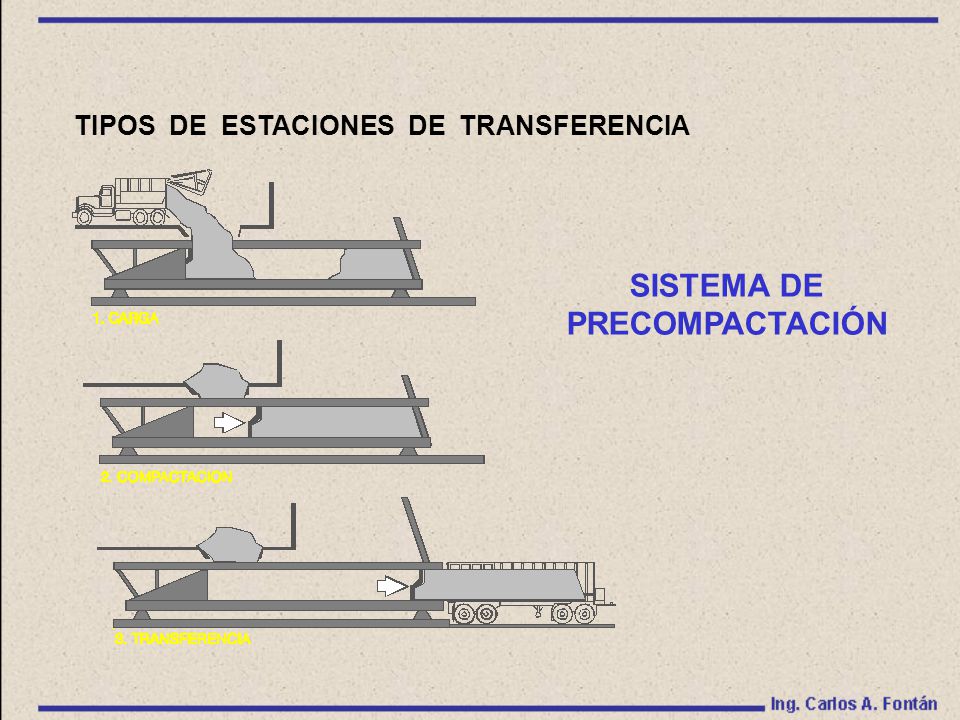

27 SISTEMA DE PRECOMPACTACIÓN
TIPOS DE ESTACIONES DE TRANSFERENCIA SISTEMA DE PRECOMPACTACIÓN

28 SISTEMA DE PRECOMPACTACIÓN
TIPOS DE ESTACIONES DE TRANSFERENCIA SISTEMA DE PRECOMPACTACIÓN

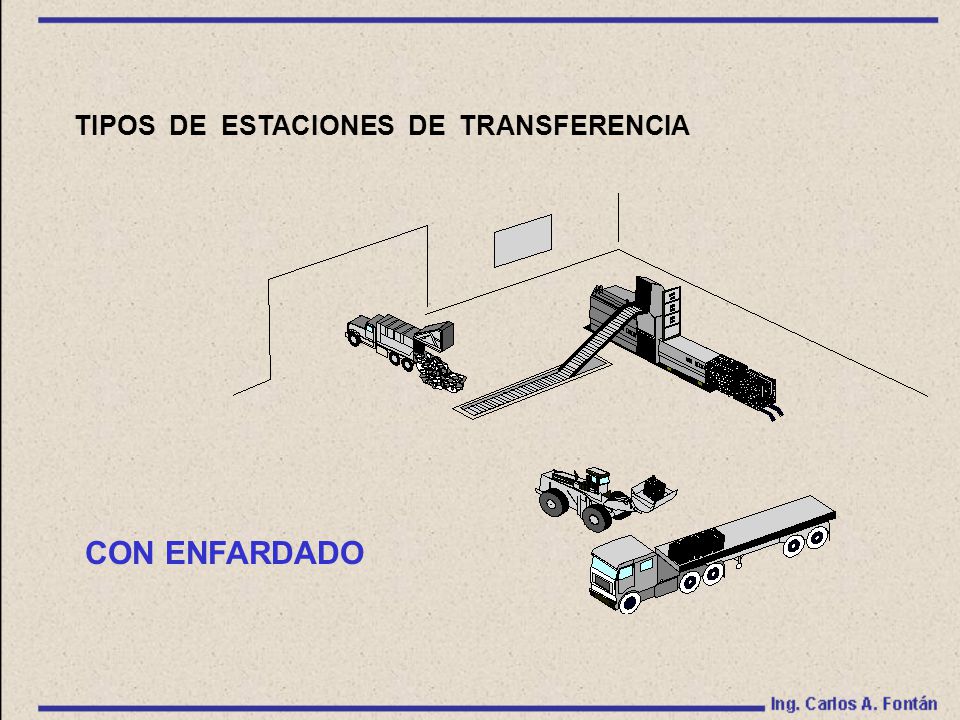

29 TIPOS DE ESTACIONES DE TRANSFERENCIA
CON ENFARDADO

30 TIPOS DE ESTACIONES DE TRANSFERENCIA
CON ENFARDADO

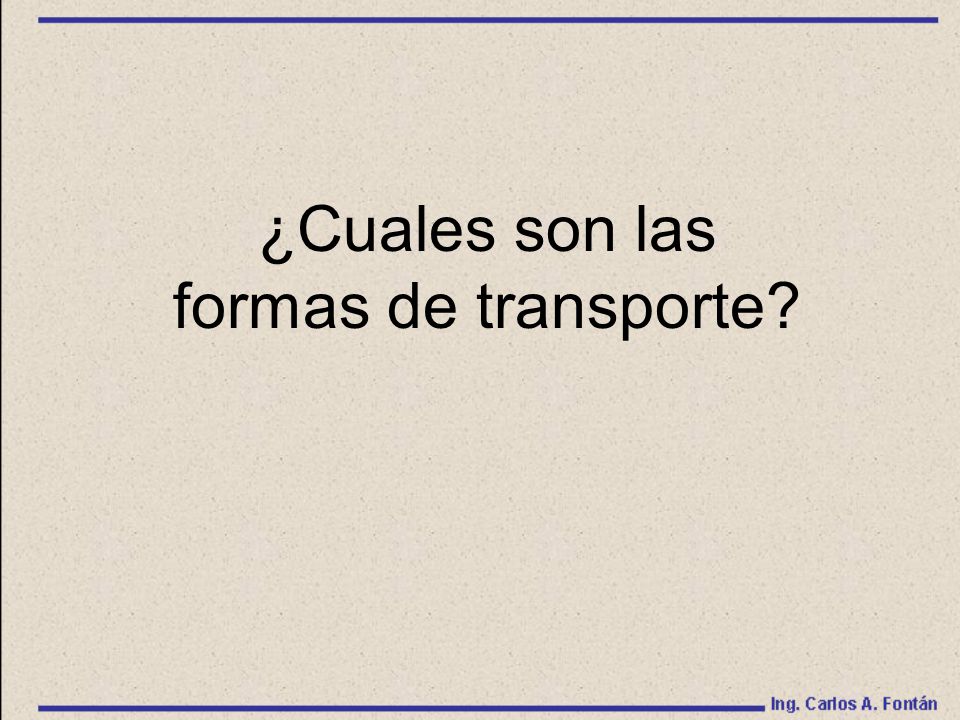

31 ¿Cuales son las formas de transporte?

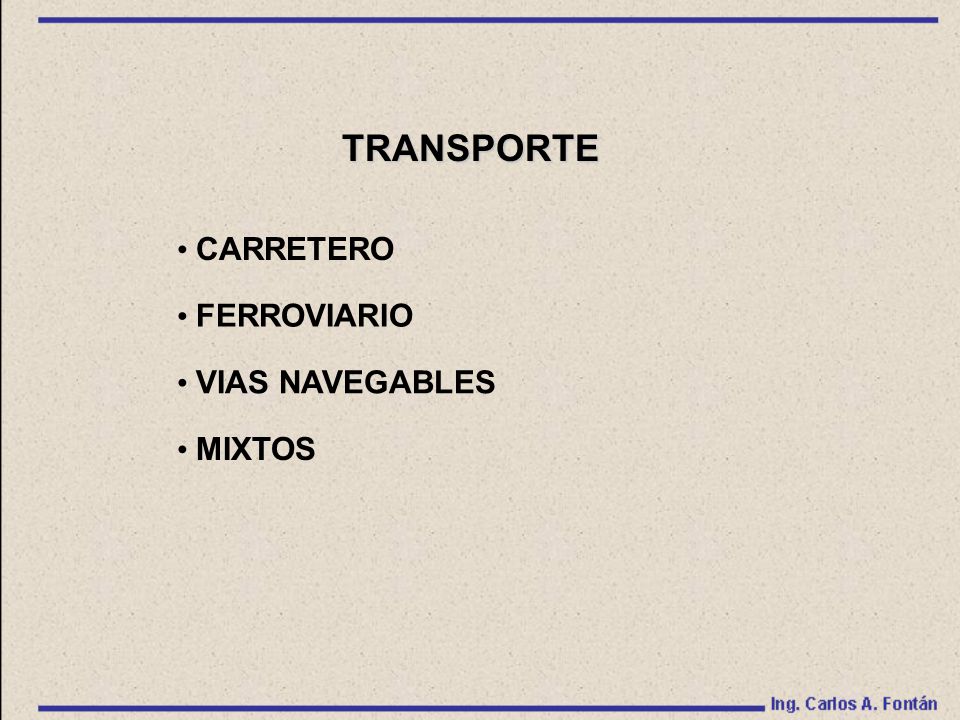

32 TRANSPORTE CARRETERO FERROVIARIO VIAS NAVEGABLES MIXTOS

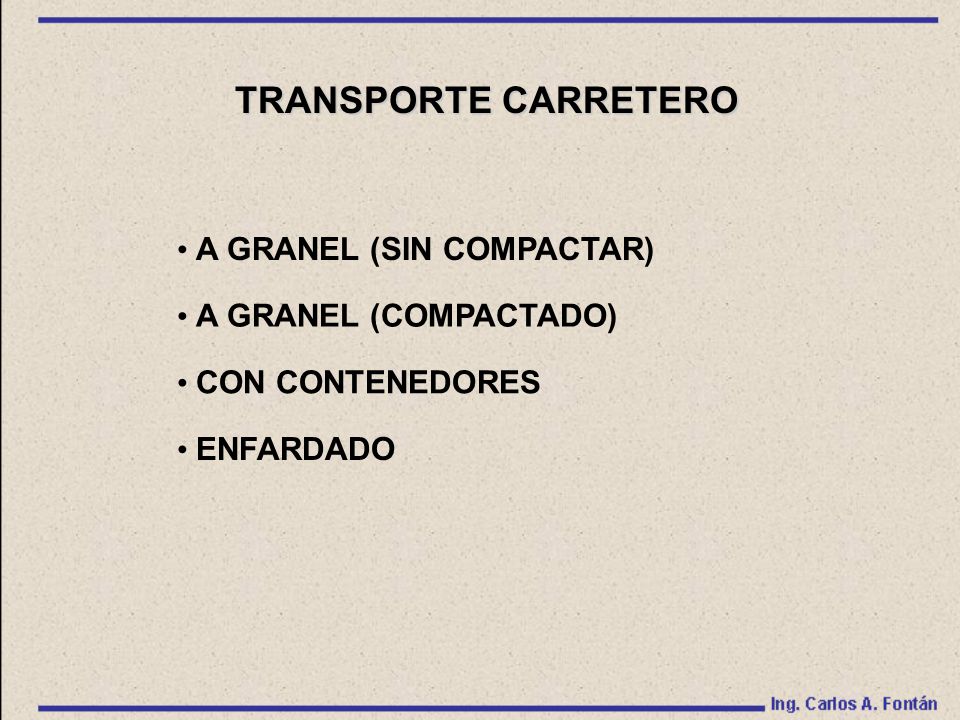

33 TRANSPORTE CARRETERO A GRANEL (SIN COMPACTAR) A GRANEL (COMPACTADO)
CON CONTENEDORES ENFARDADO

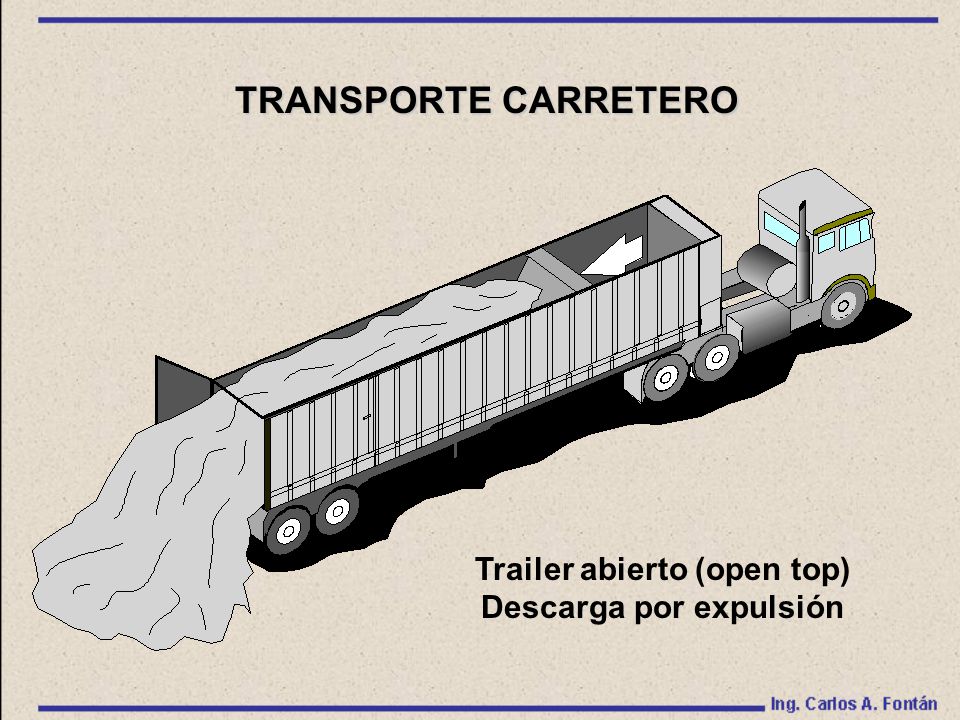

34 Trailer abierto (open top) Descarga por expulsión
TRANSPORTE CARRETERO Trailer abierto (open top) Descarga por expulsión

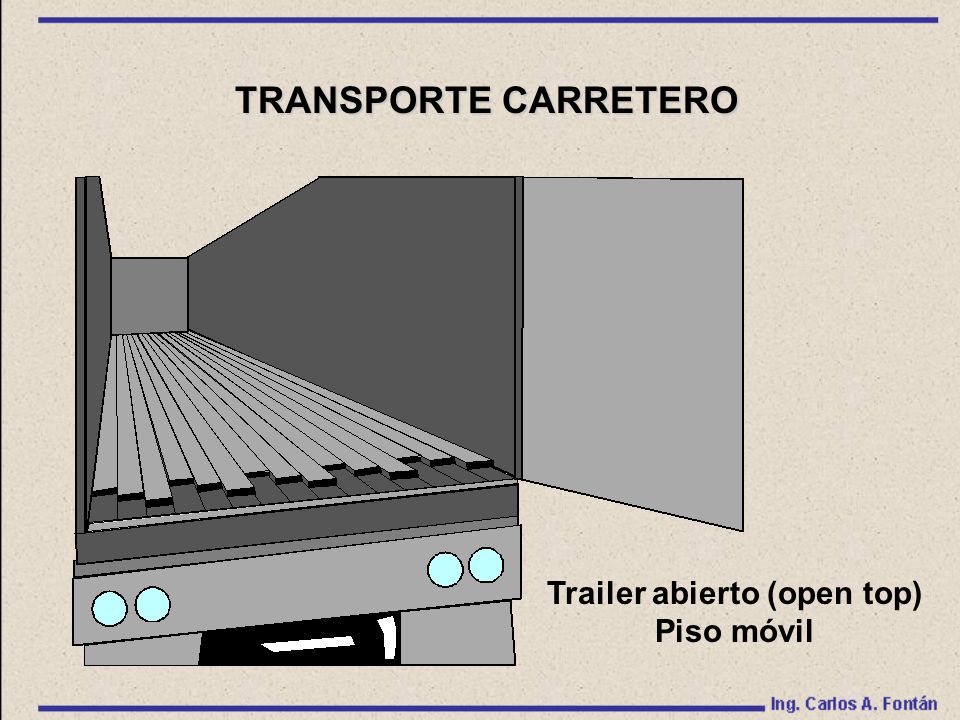

35 Trailer abierto (open top)
TRANSPORTE CARRETERO Trailer abierto (open top) Piso móvil

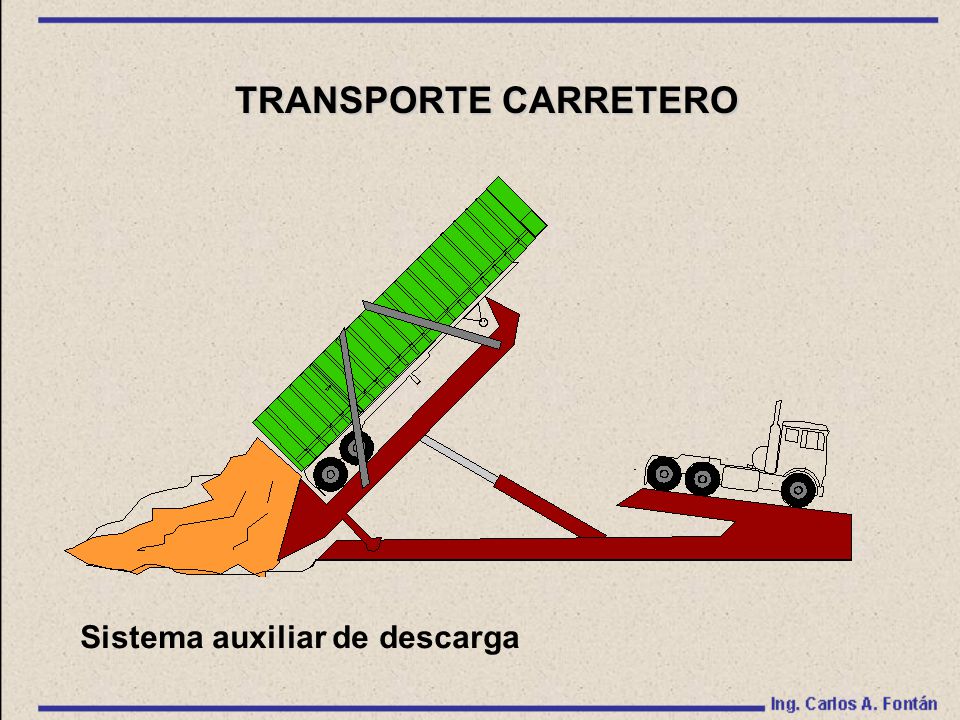

36 TRANSPORTE CARRETERO Sistema auxiliar de descarga

37

38

39

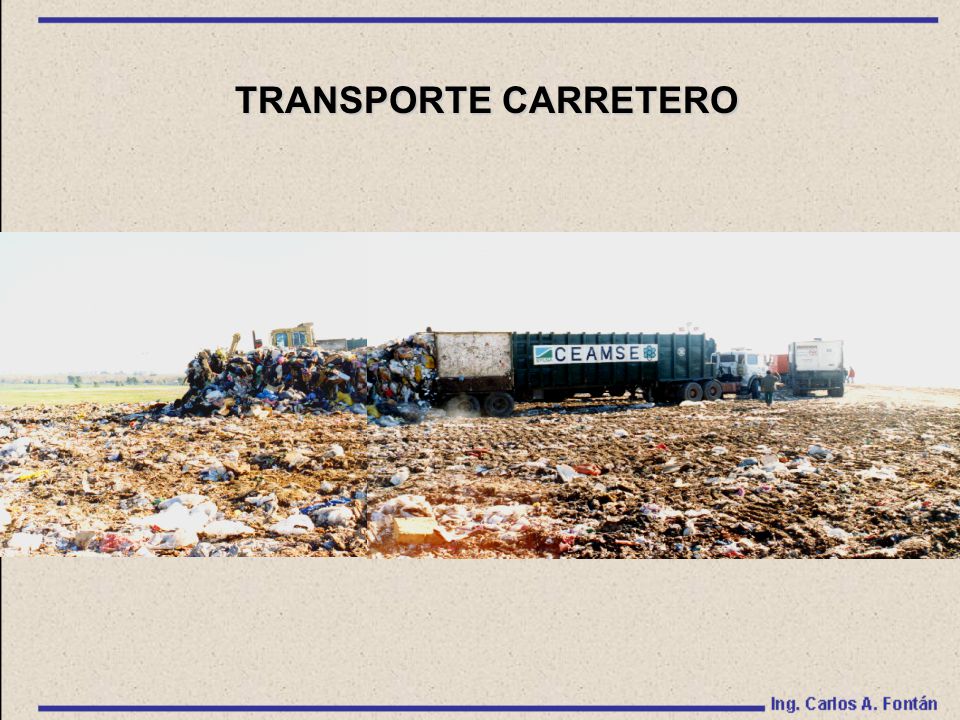

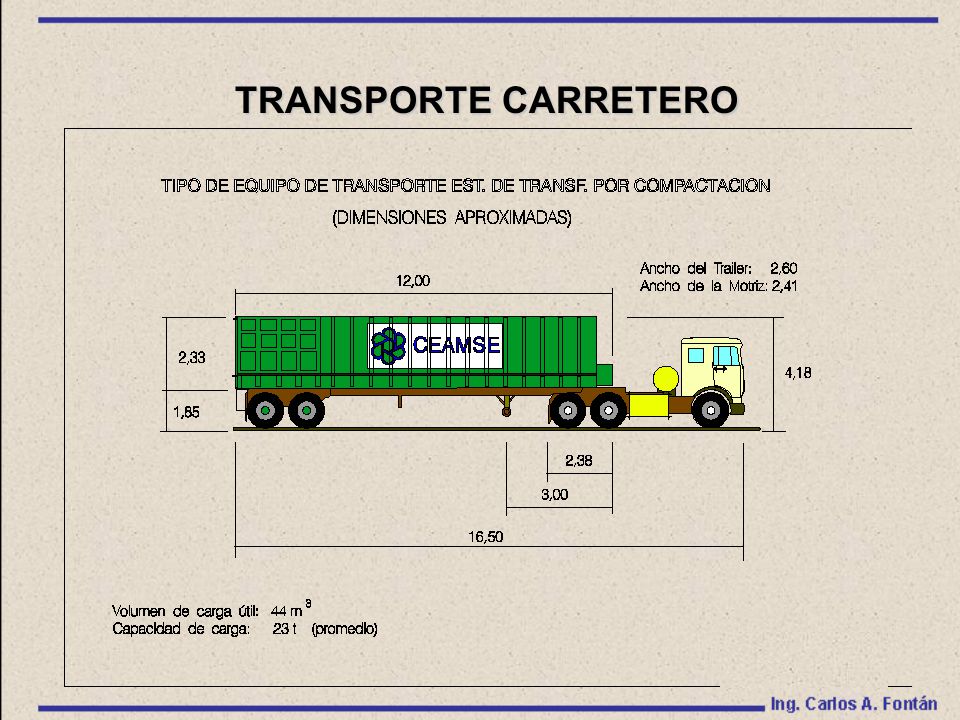

40 TRANSPORTE CARRETERO

41 TRANSPORTE CARRETERO

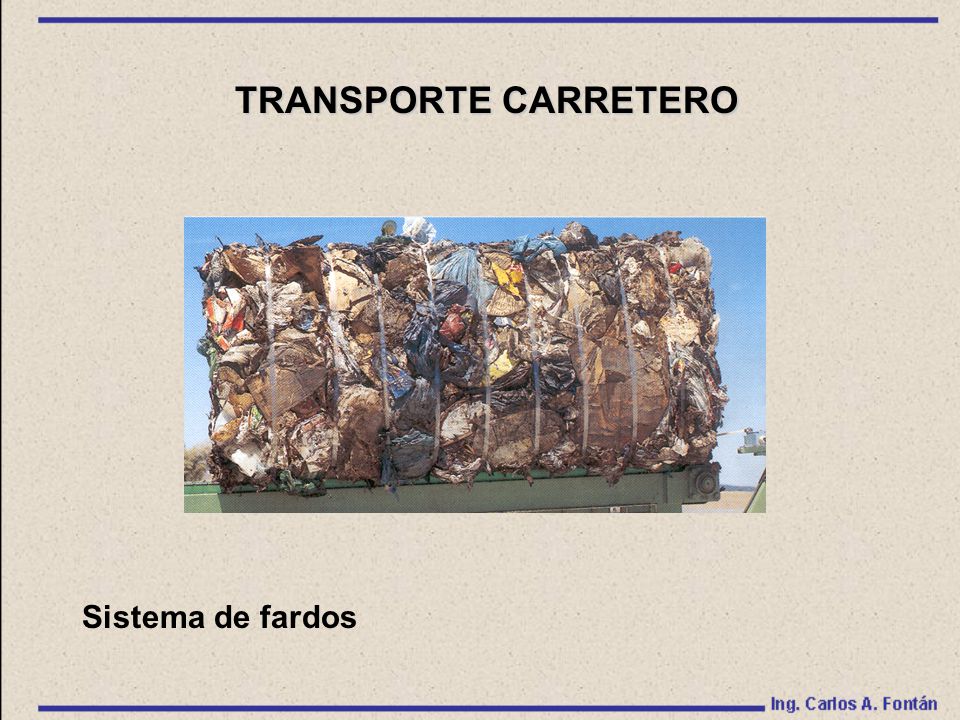

42 TRANSPORTE CARRETERO Sistema de fardos

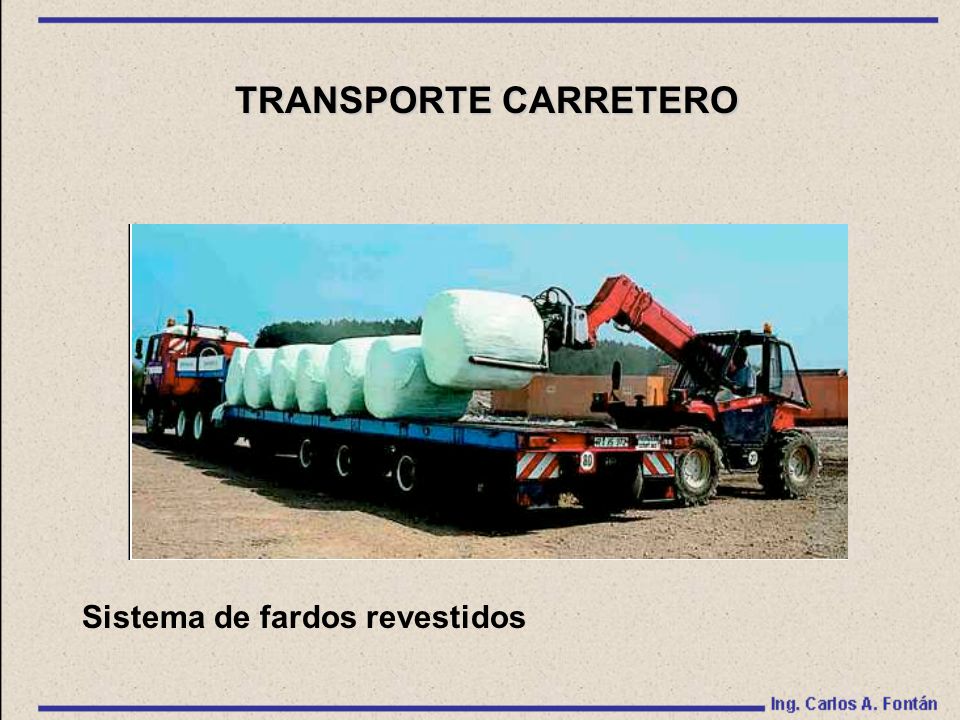

43 TRANSPORTE CARRETERO Sistema de fardos revestidos

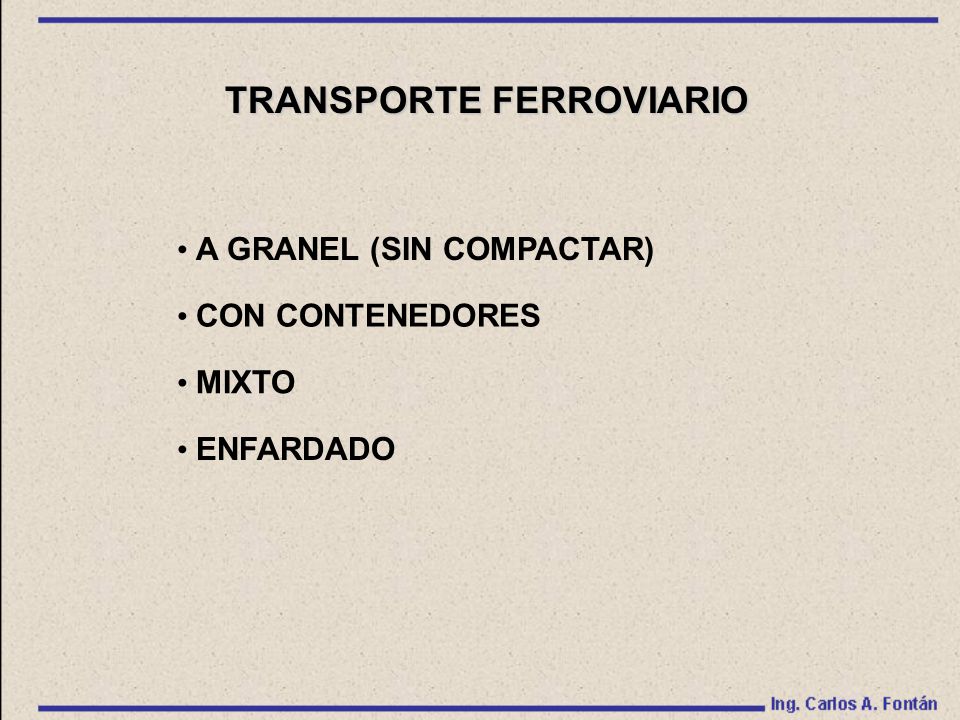

44 TRANSPORTE FERROVIARIO
A GRANEL (SIN COMPACTAR) CON CONTENEDORES MIXTO ENFARDADO

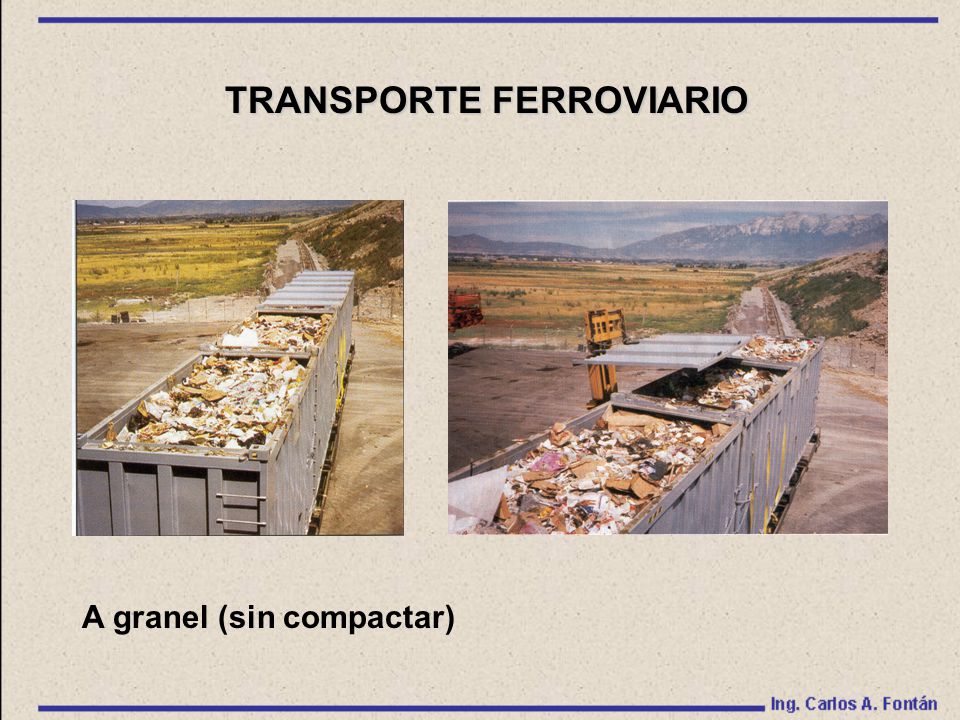

45 TRANSPORTE FERROVIARIO
A granel (sin compactar)

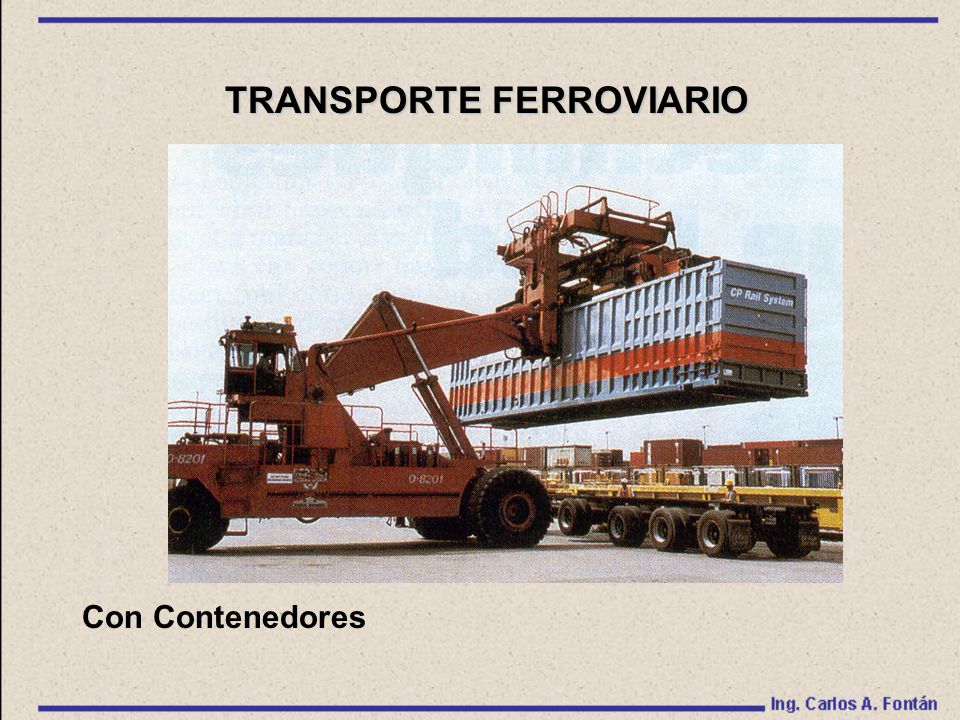

46 TRANSPORTE FERROVIARIO
Con Contenedores

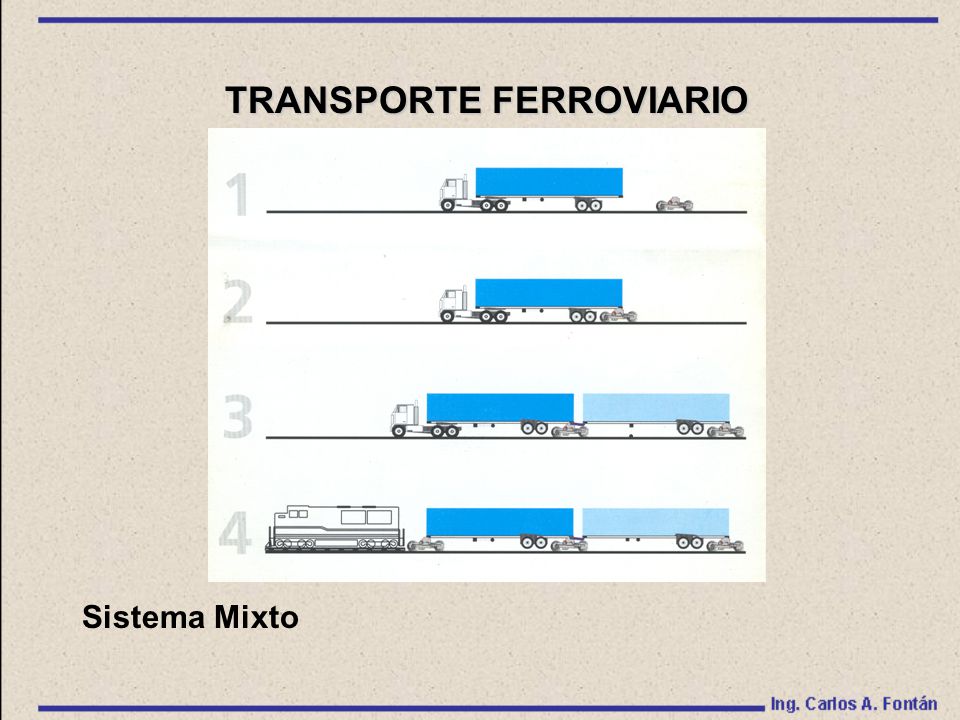

47 TRANSPORTE FERROVIARIO
Sistema Mixto

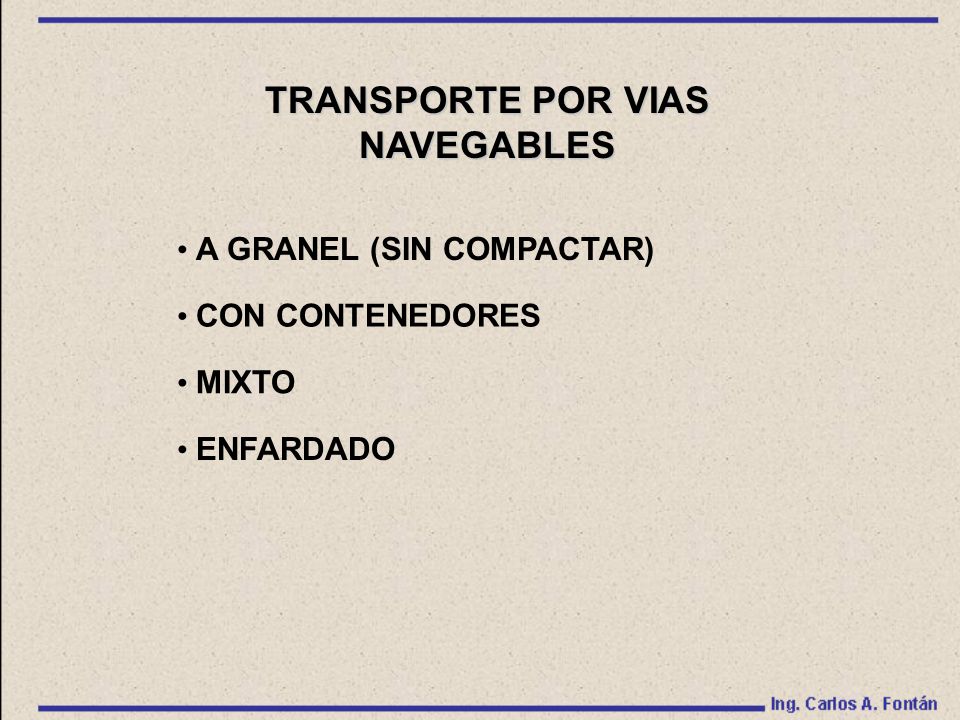

48 TRANSPORTE POR VIAS NAVEGABLES
A GRANEL (SIN COMPACTAR) CON CONTENEDORES MIXTO ENFARDADO

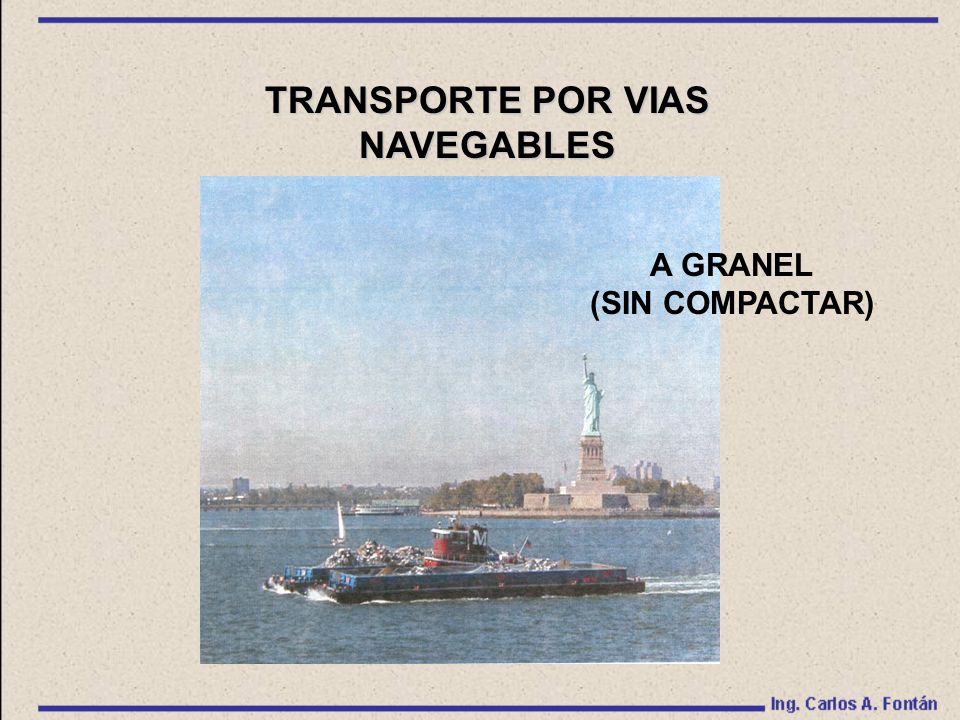

49 TRANSPORTE POR VIAS NAVEGABLES
A GRANEL (SIN COMPACTAR)

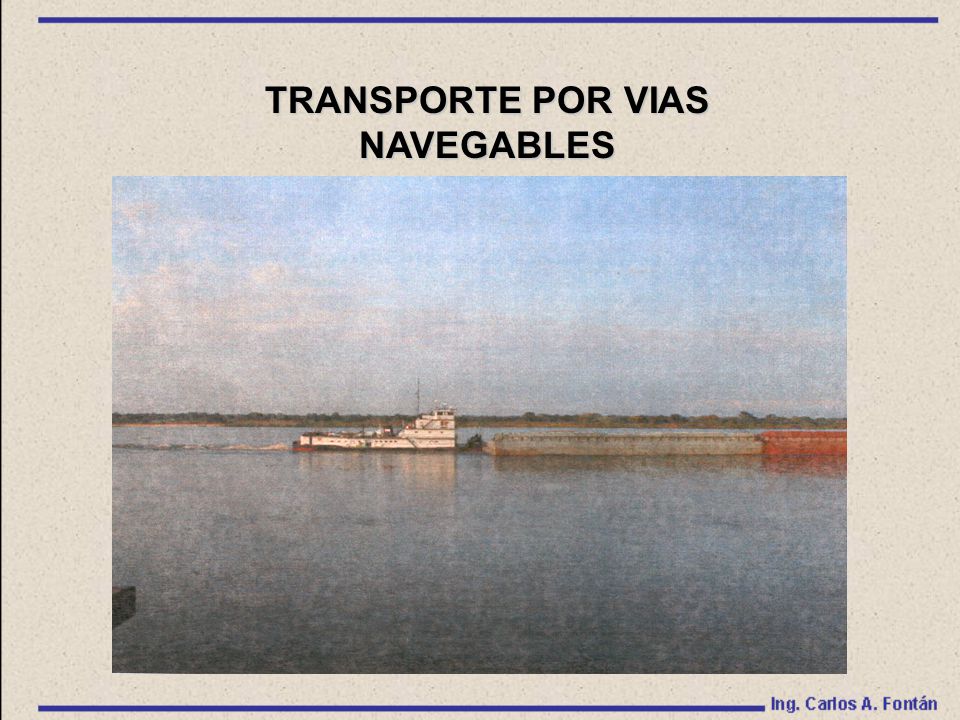

50 TRANSPORTE POR VIAS NAVEGABLES

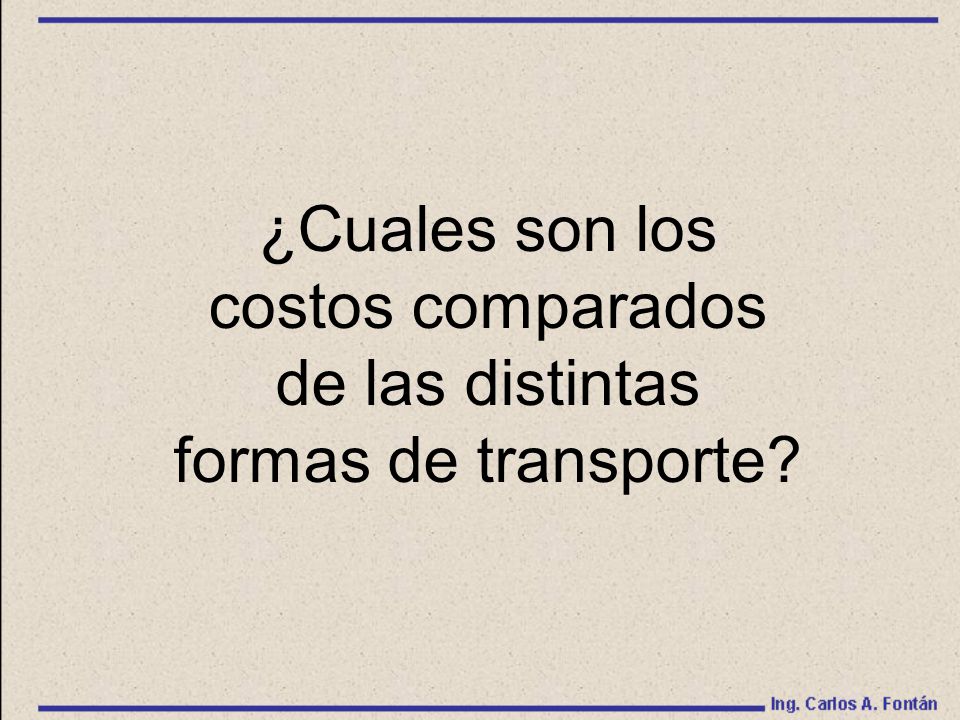

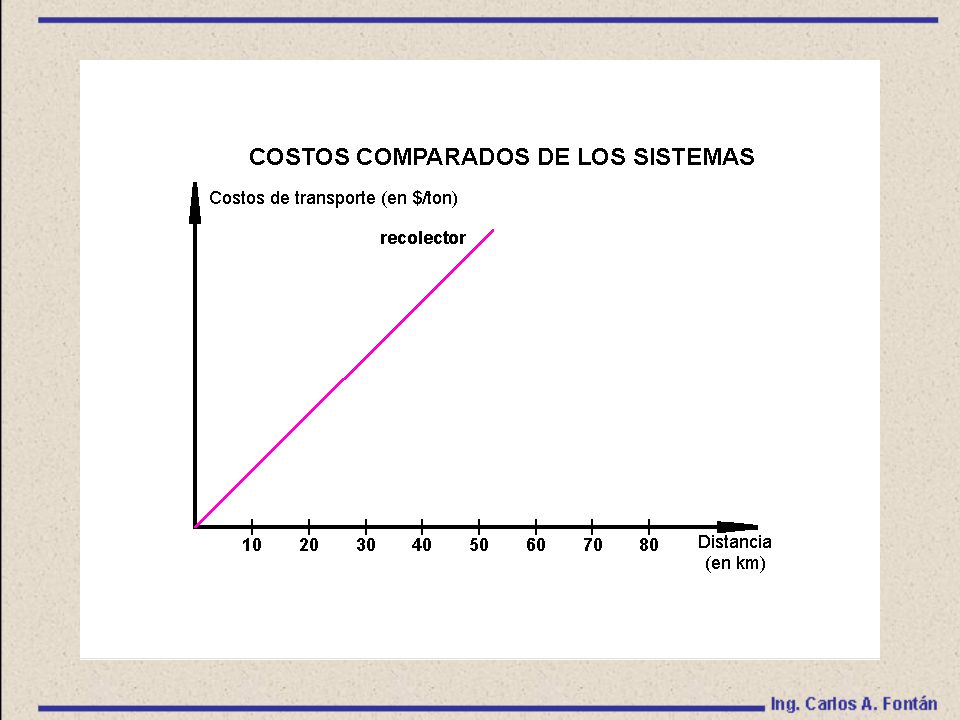

51 ¿Cuales son los costos comparados de las distintas formas de transporte?

52

53

54

55

56 Ing. Carlos Alberto Fontán
MUCHAS GRACIAS Ing. Carlos Alberto Fontán Subgerente de Transferencia y Transporte Gerencia de Operaciones CEAMSE Av. Amancio Alcorta Nº 3000 C1437HTR - Buenos Aires - Argentina Tel./Fax: ( ) /21
