Casos Reales de Análisis de Vibración

Presentación del tema: "Casos Reales de Análisis de Vibración"— Transcripción de la presentación:

1 Casos Reales de Análisis de Vibración
Oscar Jiménez Yenny Director General Mantenimiento Predictivo Computarizado S.A. De C.V. Confidencial – Noria Latín América 2003.

2 El Proceso Del Análisis De Las Vibraciones
La Instrumentación Actual Rápida Versátil Poderosa Los Principios Básicos Comprensión del movimiento Comprensión de los mecanismos Comprensión de los procesos Aproximación Adecuada A La Solución

3 Comprensión Del Movimiento

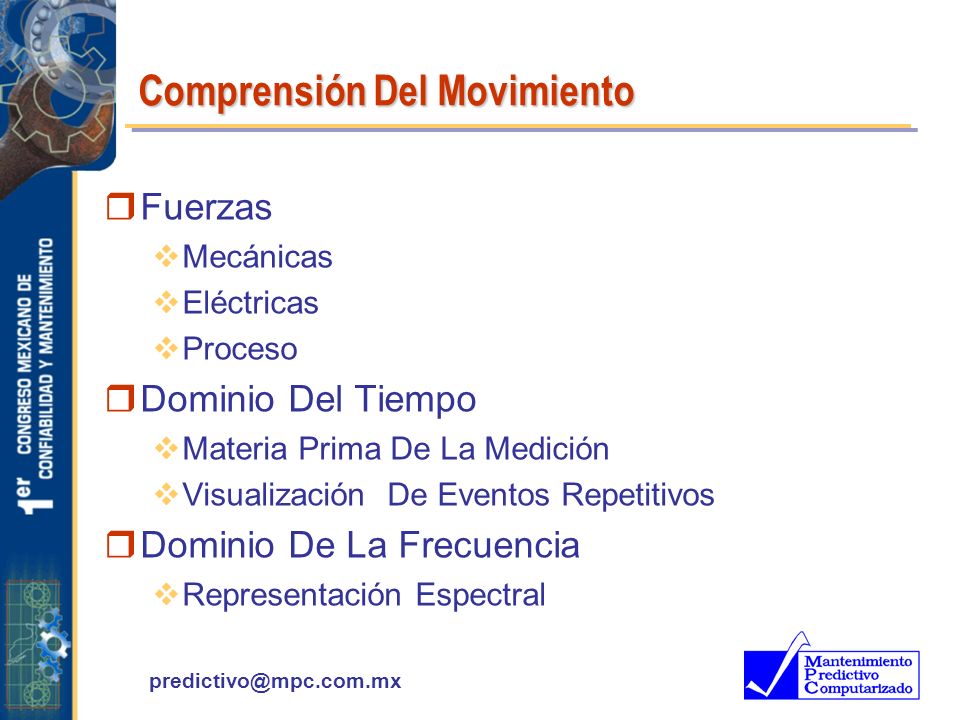

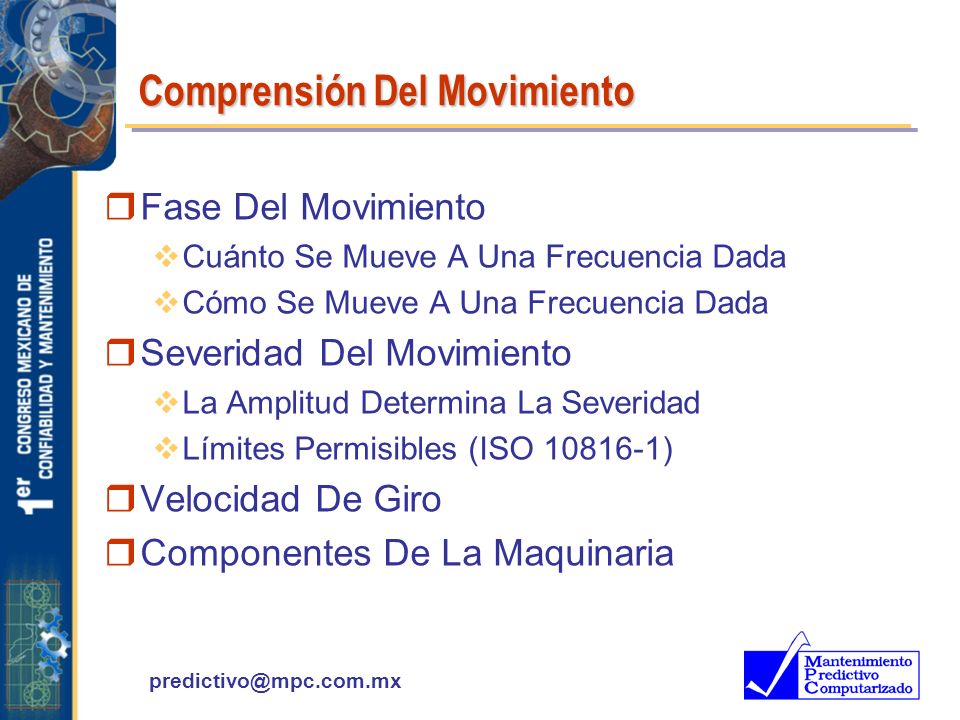

Fuerzas Mecánicas Eléctricas Proceso Dominio Del Tiempo Materia Prima De La Medición Visualización De Eventos Repetitivos Dominio De La Frecuencia Representación Espectral

4 Comprensión Del Movimiento
Fase Del Movimiento Cuánto Se Mueve A Una Frecuencia Dada Cómo Se Mueve A Una Frecuencia Dada Severidad Del Movimiento La Amplitud Determina La Severidad Límites Permisibles (ISO ) Velocidad De Giro Componentes De La Maquinaria

5 Aproximación Inicial En Campo

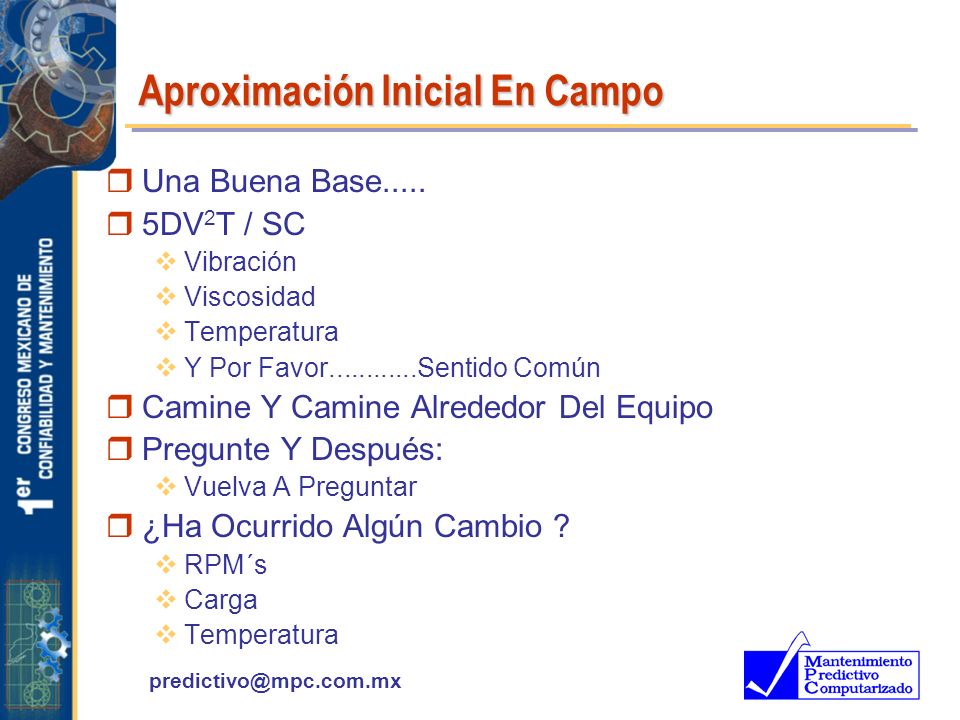

Una Buena Base..... 5DV2T / SC Vibración Viscosidad Temperatura Y Por Favor Sentido Común Camine Y Camine Alrededor Del Equipo Pregunte Y Después: Vuelva A Preguntar ¿Ha Ocurrido Algún Cambio ? RPM´s Carga

6 Caso De Resonancia Y Su Confirmación Por Medio De Análisis De Fase

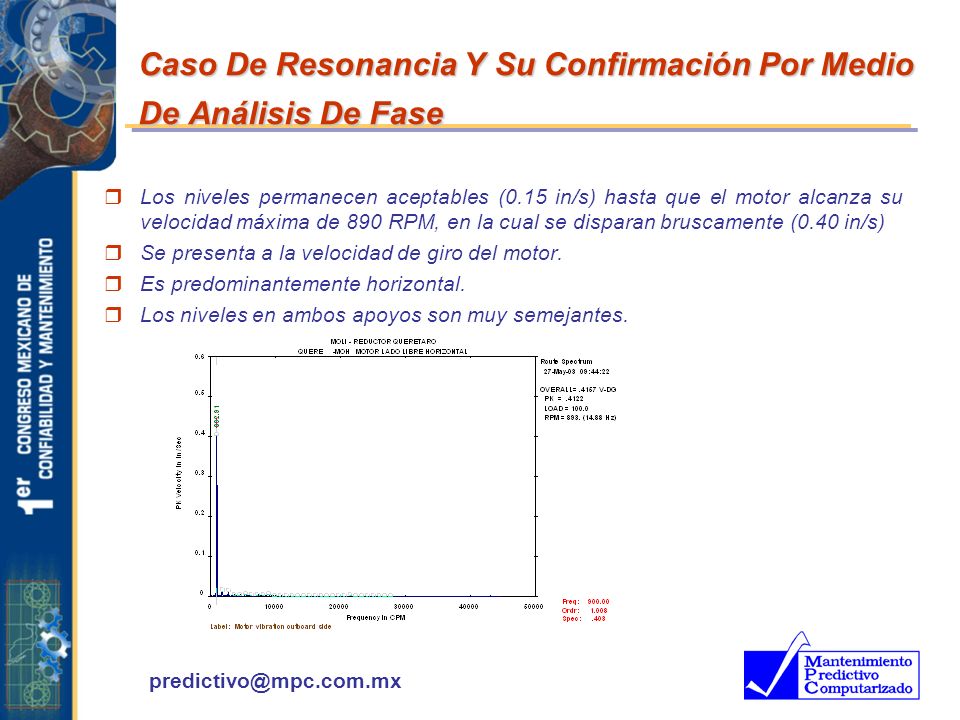

Los niveles permanecen aceptables (0.15 in/s) hasta que el motor alcanza su velocidad máxima de 890 RPM, en la cual se disparan bruscamente (0.40 in/s) Se presenta a la velocidad de giro del motor. Es predominantemente horizontal. Los niveles en ambos apoyos son muy semejantes.

7 Caso De Resonancia Y Su Confirmación Por Medio De Análisis De Fase
Se efectuaron pruebas de impacto en varios puntos del sistema

8 Caso De Resonancia Y Su Confirmación Por Medio De Análisis De Fase

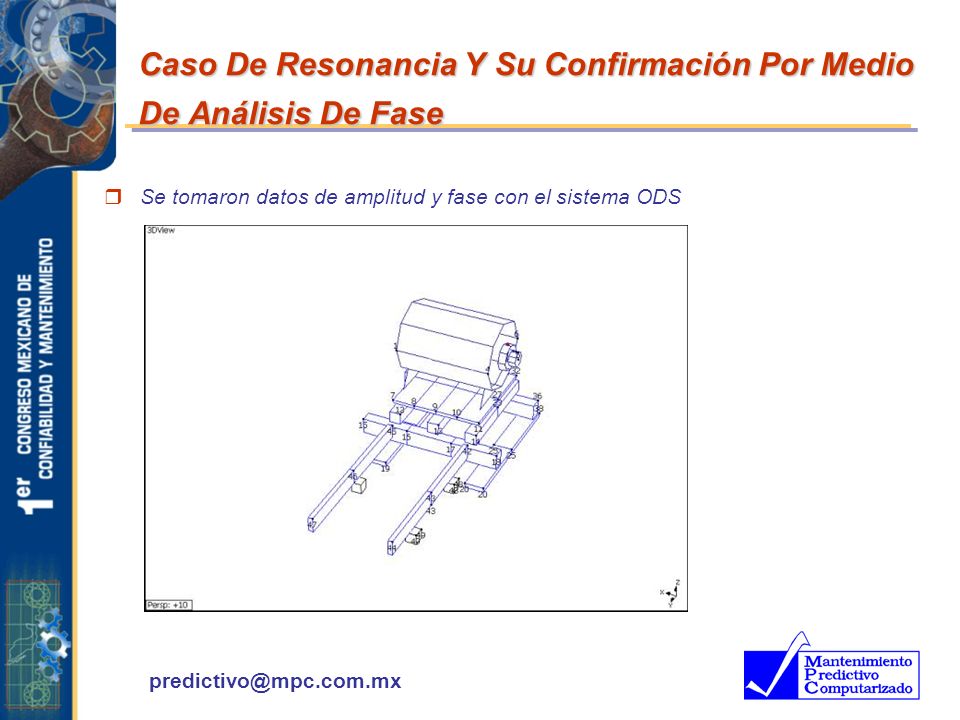

Se tomaron datos de amplitud y fase con el sistema ODS

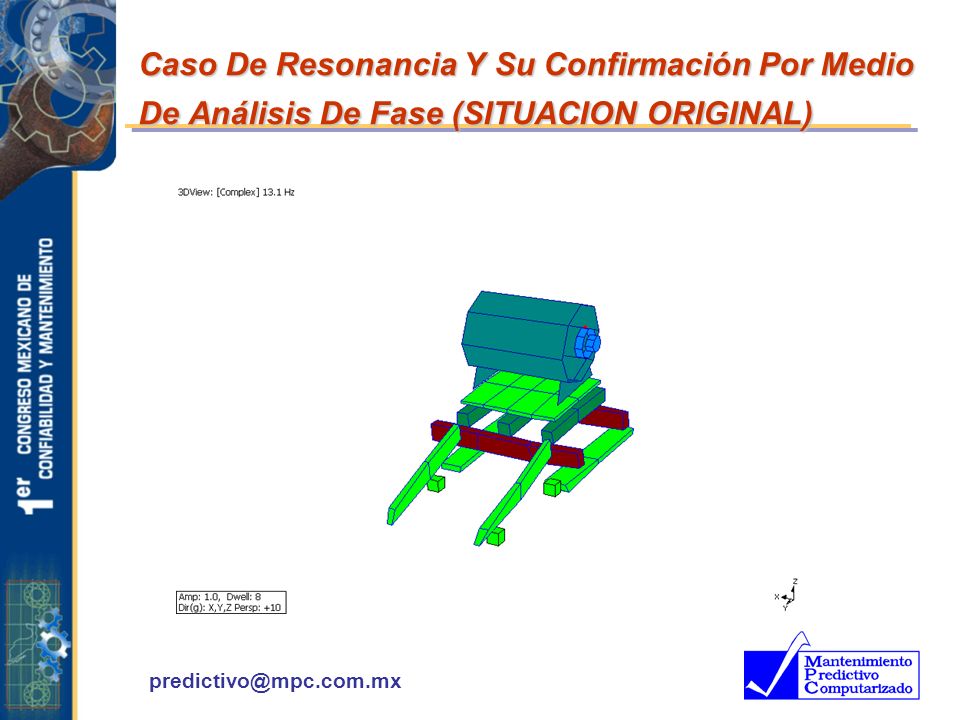

9 Caso De Resonancia Y Su Confirmación Por Medio De Análisis De Fase (SITUACION ORIGINAL)

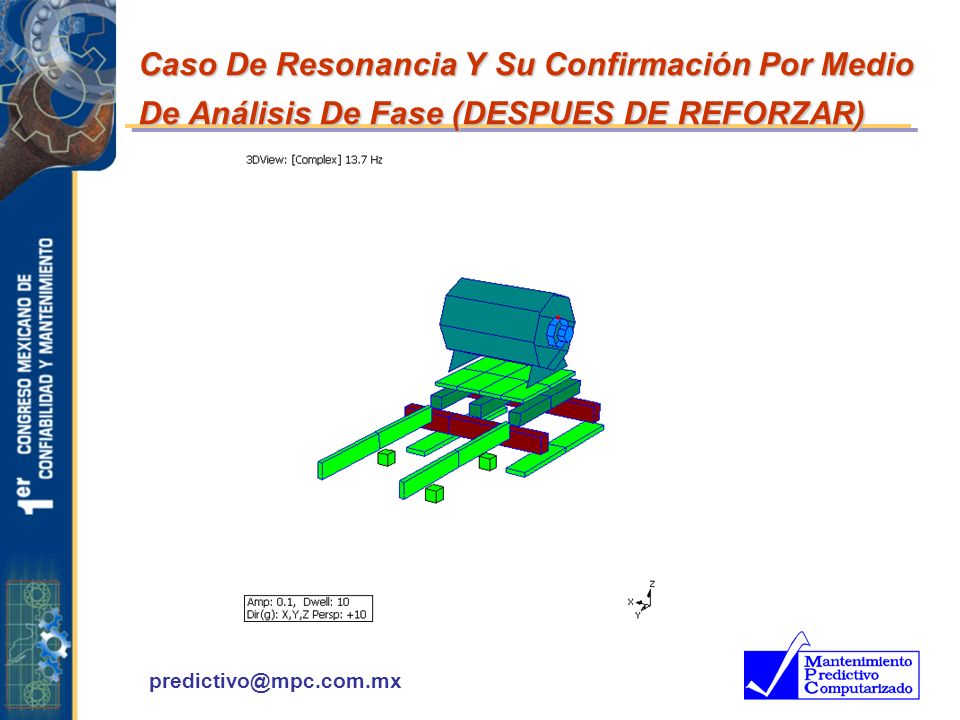

10 Caso De Resonancia Y Su Confirmación Por Medio De Análisis De Fase (DESPUES DE REFORZAR)

11 Caso De Dientes Dañados En Ambos Engranes Diagnosticado Por Demodulación

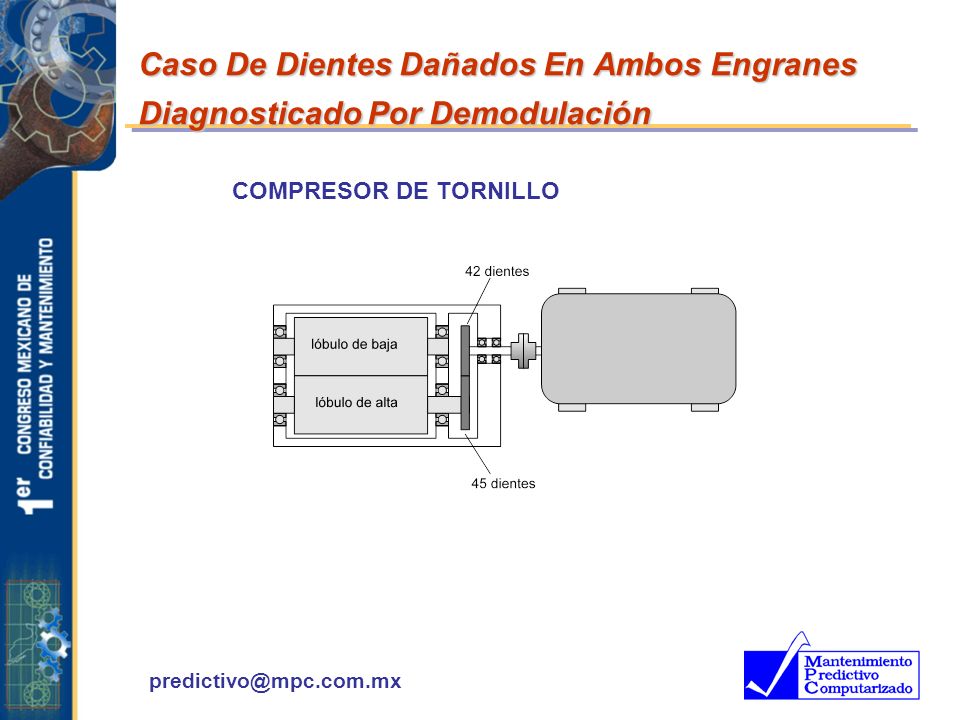

COMPRESOR DE TORNILLO

12 Caso De Dientes Dañados En Ambos Engranes Diagnosticado Por Demodulación

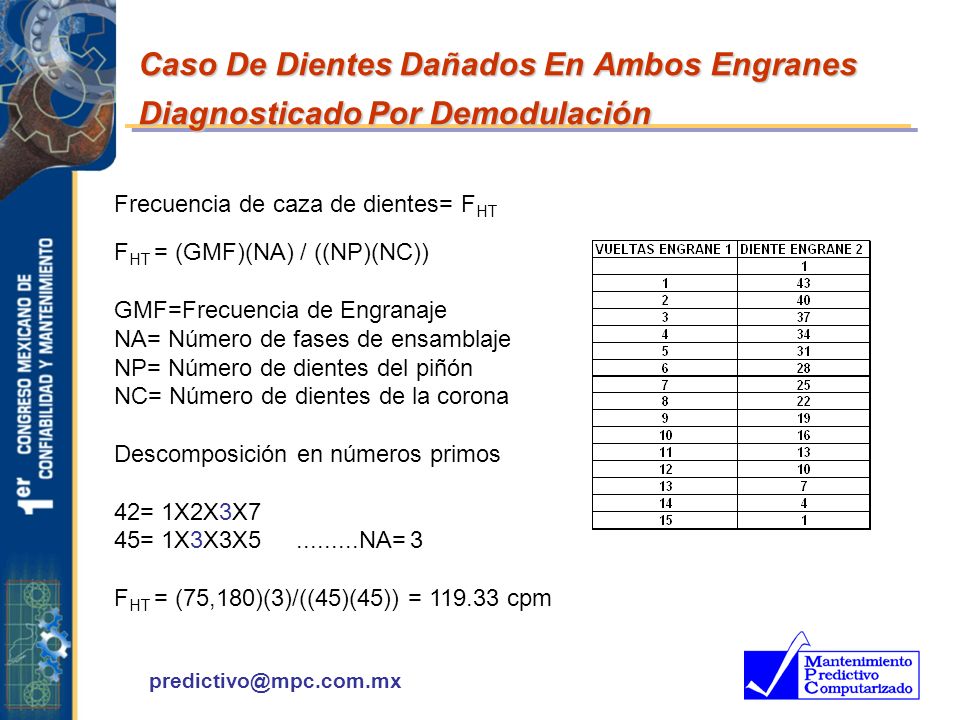

Frecuencia de caza de dientes= FHT FHT = (GMF)(NA) / ((NP)(NC)) GMF=Frecuencia de Engranaje NA= Número de fases de ensamblaje NP= Número de dientes del piñón NC= Número de dientes de la corona Descomposición en números primos 42= 1X2X3X7 45= 1X3X3X NA= 3 FHT = (75,180)(3)/((45)(45)) = cpm
