1 PLANOS URBANOS Aplicaciones en el aula

2 MORFOLOGÍA URBANA Aspecto externo que tiene la ciudad. Depende de: - Emplazamiento: espacio concreto sobre el que se asienta la ciudad - Situación: posición relativa de la ciudad respecto a un entorno geográfico amplio.

3 1. LOCALIZACIÓN DE LA CIUDAD. EJEMPLO: Situación: En la submeseta sur, junto al río Tajo, que le sirve de abastecimiento de agua. Emplazamiento: Sobre un cerro que surge en un meandro del río Tajo (Defensivo)

4 PLANO URBANO Representación gráfica de la distribución de los espacios libres y construidos de una ciudad. Su forma depende de unos factores: Materiales: las formas del relieve. Políticos: razones representativas y defensivas.

5 TIPOS DE PLANOS Plano en cuadrícula, ortogonal o en damero. Plano lineal. Plano radioconcéntrico. Plano irregularen cuadrícula, ortogonal o en damerolinealradioconcéntricoirregular

6 Plano ortogonal - Calles rectas que se cortan en ángulo recto - Originario de Babilonia, Egipto, Mesopotamia… - Este tipo de plano también caracteriza a los ensanches de ciudades como Madrid, Barcelona y Donostia-San Sebastián, así como a numerosos barrios residenciales modernos.

7 Plano lineal - Tiene forma alargada - Es una consecuencia de la influencia de alguna vía de comunicación - También se produjeron estos tipos de planos en las costas y en las márgenes de algunos ríos.

8 Plano radioconcéntrico - Tiene avenidas circunvalantes y calles o avenidas radioconcéntricas (desde el centro a la periferia o a la inversa). - Ventaja: fácil y rápida circulación desde el centro a la periferia o en sentido contrario. - Desventajas: el traslado de un punto a otro por las avenidas circunvalantes, visibilidad en los cruces y complicación en el parcelamiento.

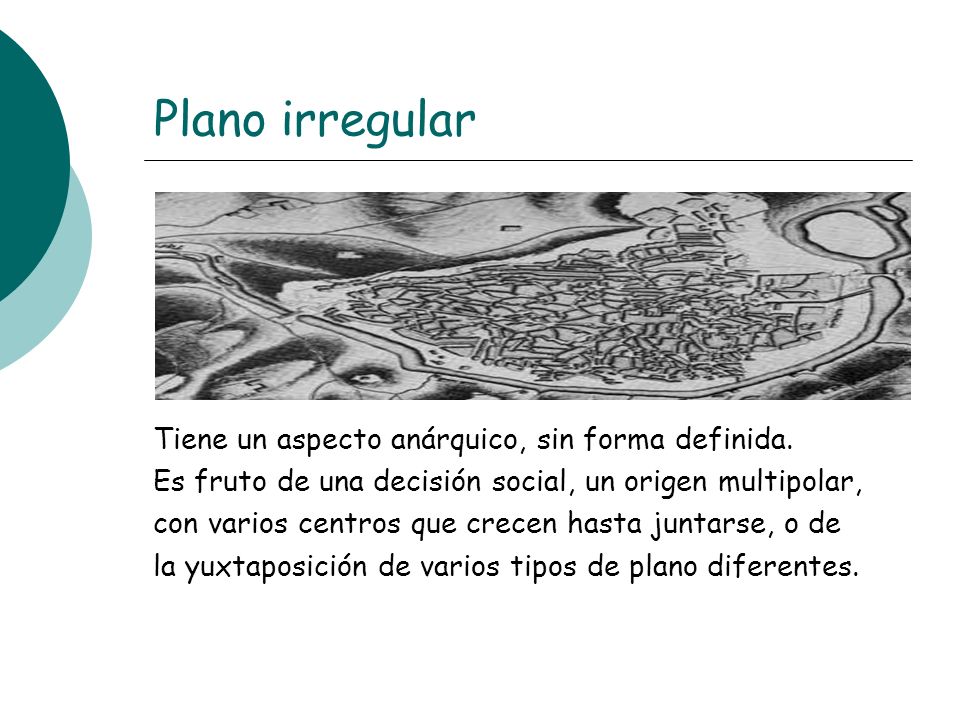

9 Plano irregular Tiene un aspecto anárquico, sin forma definida. Es fruto de una decisión social, un origen multipolar, con varios centros que crecen hasta juntarse, o de la yuxtaposición de varios tipos de plano diferentes.

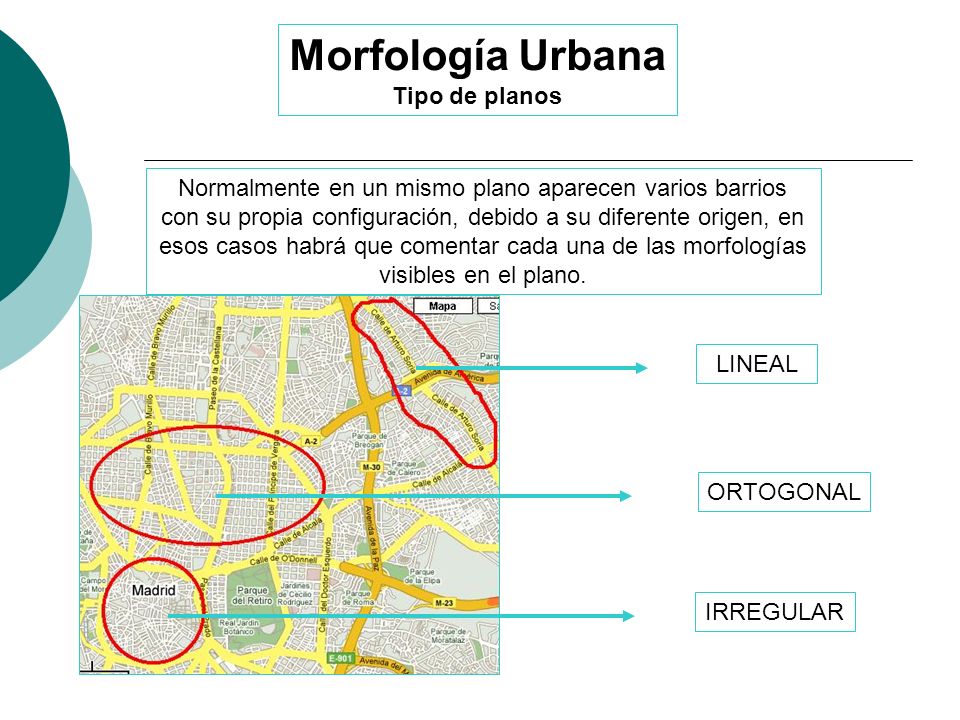

10 Normalmente en un mismo plano aparecen varios barrios con su propia configuración, debido a su diferente origen, en esos casos habrá que comentar cada una de las morfologías visibles en el plano. LINEAL ORTOGONAL IRREGULAR Morfología Urbana Tipo de planos

11 CONSTRUCCIÓN DE LA CIUDAD TRAMA URBANA: disposición de los edificios - Compacta o cerrada: unos junto a otros - Abierta: amplios espacios entre sí. EDIFICACIÓN: - Colectiva: bloques, torres, en altura. - Individual: exentas, adosados.

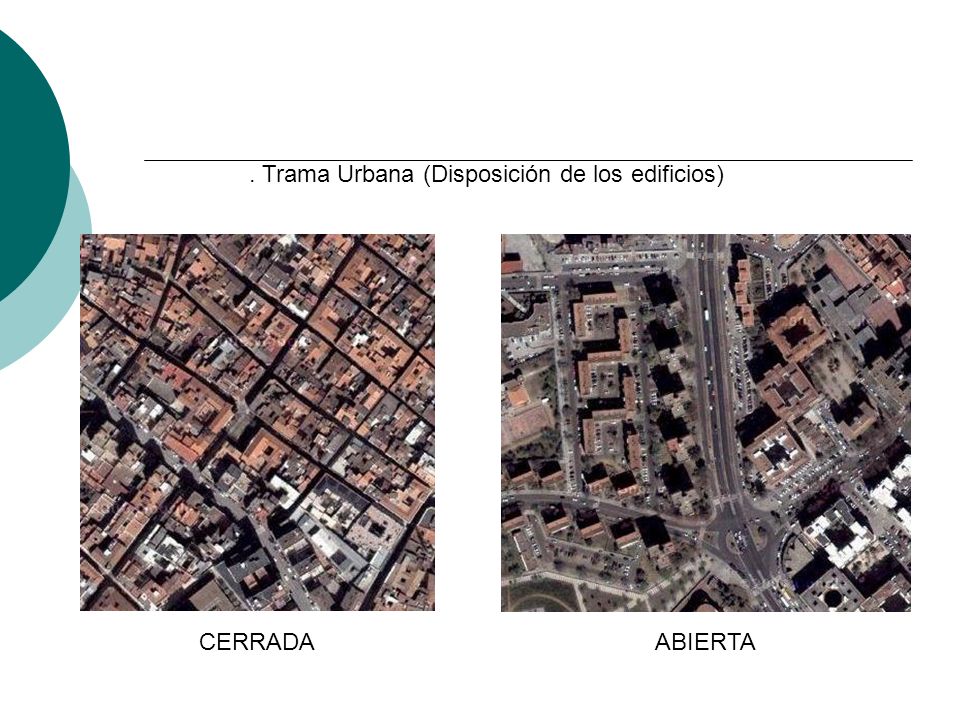

12 2. Morfología Urbana La construcción 1. Trama Urbana (Disposición de los edificios) CERRADAABIERTA

13 2. Morfología Urbana La construcción 1. Tipo de edificios COLECTIVO INDIVIDUAL

14 2. Morfología Urbana Los usos del suelo Uso industrial Ferrocarril Servicios (Universidad) Servicios (Hospital)

15 PARTES DE UNA CIUDAD CASCO ANTIGUO ENSANCHE PERIFERIA

16 1.CASCO ANTIGUO Parte de la ciudad urbanizada desde su origen hasta la industrialización del siglo XIX. a) PREINDUSTRIAL: - Murallas - Plano irregular (no el romano) - Trama cerrada - Edificación baja - Catedral, mezquita, ayuntamiento, palaza mayor,… - Comercios, oficinas…

17 3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial ORIGEN ROMANO (Zaragoza) Cerco o Muralla (Hoy en parte inexistente) Cardus, Decumanus Trama reticular en origen

18 3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial ORIGEN MEDIEVAL ISLÁMICO CórdobaToledo

19 3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial ORIGEN MEDIEVAL CRISTIANO OVIEDO ZAMORA

20 3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial ORIGEN ROMANO Y TRANSFORMACIÓN MEDIEVAL LEÓNMÉRIDA

21 3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial Renacimiento, Barroco y Neoclásicismo: Surgen las Plazas Mayores con edificios importantes intervención en el centro de las ciudades, ornamentación de las ciudades y trazados regulares. ValladolidMadrid

22 b) INDUSTRIAL: - Calles y plazas más anchas (Gran Vía) - Trama más densa - Edificios más altos y no tradicionales - Terciarización (tráfico, contaminación, …) - Más segregación social - Calles peatonales - Rehabilitación de edificios - Actividades turísticas y culturales

23 3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época industrial Reformas internas: Apertura de Grandes Vías, densificación, y verticalización. Madrid Barcelona

24 2. ENSANCHE a) BURGUÉS: - Desaparecen murallas - Plano regular - Palacios, jardines, … - Residencias clase alta - Trama más densa - Edificios altos - Terciarización - Modernización y embellecimiento

25 b) Obrero e industrial: - RENFE - Industrias, talleres, mercados, … - Viviendas modestas y pequeñas - Plano desordenado - Trama cerrada y densa - Deterioro ambiental

26 3. ESTRUCTURA URBANA EL ENSANCHE URBANO Casco Antiguo Ensanche burgués Expansión de último tercio siglo XX Barrios obreros revalorizados Barrio obrero junto a estación de tren

27 c ) BARRIOS AJARDINADOS: - Ideas naturistas e higiénicas - CIUDAD-JARDÍN: Viviendas unitarias Clase media - CIUDAD LINEAL: Una calle con casas unifamiliares

28 3. PERIFERIA a) BARRIOS RESIDENCIALES: - Chabolas - Viviendas Protección Oficial: Trama abierta Edificios bloque Baja calidad Servicios específicos - Polígonos de promoción privada Edificios geométricos Servicios específicos Clase acomodada

29 b) Viviendas unifamiliares c) Áreas industriales y de equipamiento

30 3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Barrios residenciales de la periferia Polígonos de viviendas de planeamiento abierto en forma De torres y bloques (años 70). Polígono de la Paz, Badajoz.

31 3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Barrios residenciales de la periferia Manzanas de viviendas, años hasta la actualidad. Valdepasillas, Badajoz.

32 3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Barrios residenciales de la periferia Viviendas unifamiliares, adosadas, pareadas e independientes en las periferias urbanas. Huerta Rosales Badajoz

33 3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Áreas industriales de la periferia Principales áreas industriales periféricas, junto a las entradas a la ciudad y al ferrocarril. Cáceres.

34 3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Áreas de servicios de la periferia Principales dotaciones de servicios de la ciudad de Badajoz: Educativos, sanitarios, comerciales, recreativos.

35 Comentario de planos urbanos 1. Identificar nombre, coordenadas de situación, leyenda y tipo de plano. 2. Localizar los elementos más significativos: plazas, calles, edificios públicos, parques, estaciones de metro, monumentos, etc. 3. Describir los elementos que se han localizado 4. Interpretar: redactar conclusiones.

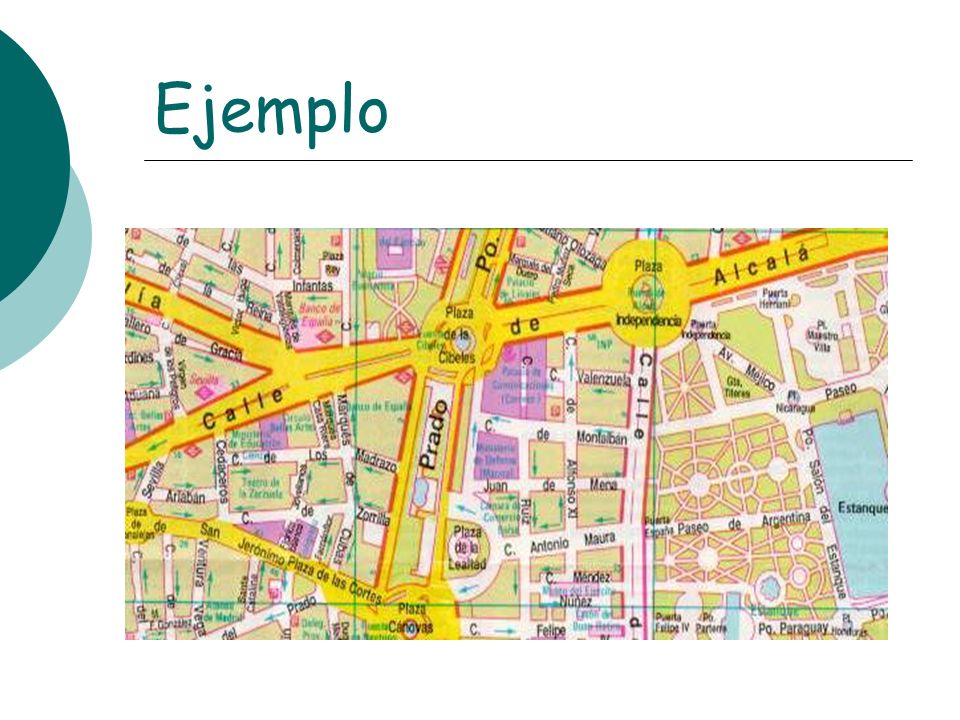

36 Ejemplo

37 1. - Nombre: zona centro de Madrid Coordenadas de situación: 1-4 y AE Leyenda con el contenido: calles, plazas, monumentos, parques, estaciones de metro. Tipo de plano: irregular 2. - Calles: Castellana (1-E), Alcalá (2-CDE) y Gran Vía (2-C) Plazas: Parques: Edificios y monumentos: 3. Describir: Predominan calles cortas y estrechas de trazado irregular, aunque hay algunas largas y anchas: Castellana, Alcalá, Gran Vía, que desembocan en plazas circulares como Cibeles, o rectangulares como Mayor, Sol y Oriente. Entre los edificios públicos destacan por su función el Palacio Real, las Cortes y el Museo del Prado. Los parques del Retiro y Campo del Moro destacan por su extensión y como monumento la Puerta de Alcalá. 4. Interpretar: El plano representa el centro histórico de Madrid: Los edificios públicos reflejan su función política (Palacio Real, Cortes), económica (Banco de España) y turística y cultural (Museo del Prado). La existencia de estaciones de metro indica que es una zona bien comunicada.

38 Comenta las siguientes imagenes

39

40
