MONOMODO – FIBRA OPTICA

Presentación del tema: "MONOMODO – FIBRA OPTICA"— Transcripción de la presentación:

1 MONOMODO – FIBRA OPTICA
TEMAS SELECTOS DE LA TECNOLOGIA DE LA INFORMACION MONOMODO – FIBRA OPTICA CONEXION DE LA FIBRA MONO-MODO EN UN TRANSCEIVERS 9 SEM. ING. SISTEMAS COMPUTACIONALES UNIDAD 4 INVESTIGACIÓN

2 INICIAR Iniciando Carga
LOADING COMPLETADO INICIAR HAZ CLICK AQUÍ  Iniciando Carga Page 2

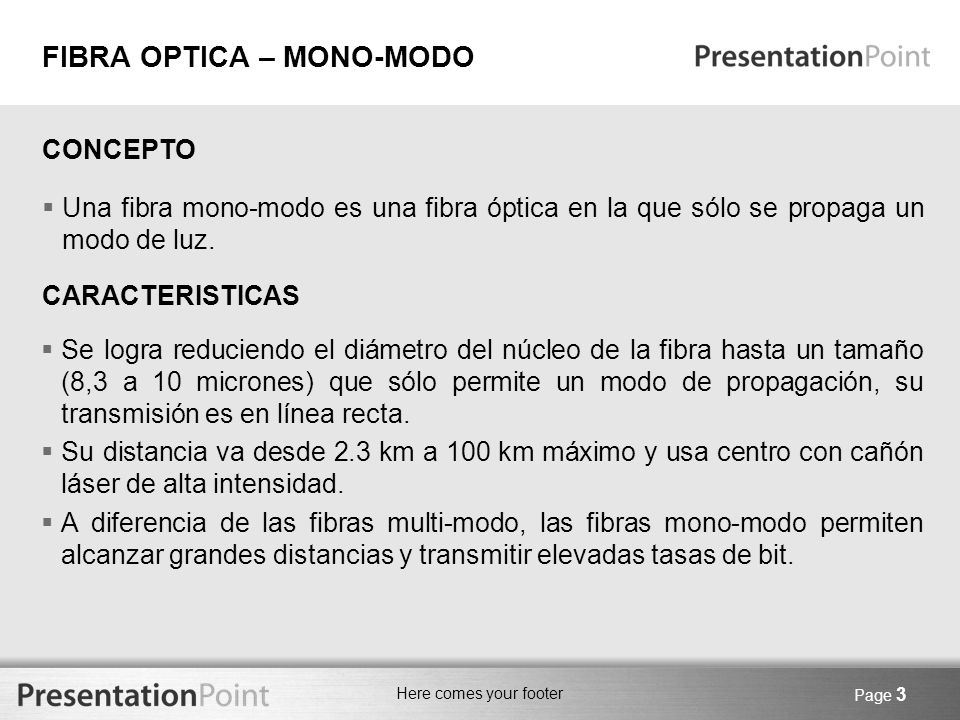

3 FIBRA OPTICA – MONO-MODO
CONCEPTO Una fibra mono-modo es una fibra óptica en la que sólo se propaga un modo de luz. CARACTERISTICAS Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación, su transmisión es en línea recta. Su distancia va desde 2.3 km a 100 km máximo y usa centro con cañón láser de alta intensidad. A diferencia de las fibras multi-modo, las fibras mono-modo permiten alcanzar grandes distancias y transmitir elevadas tasas de bit. Page 3

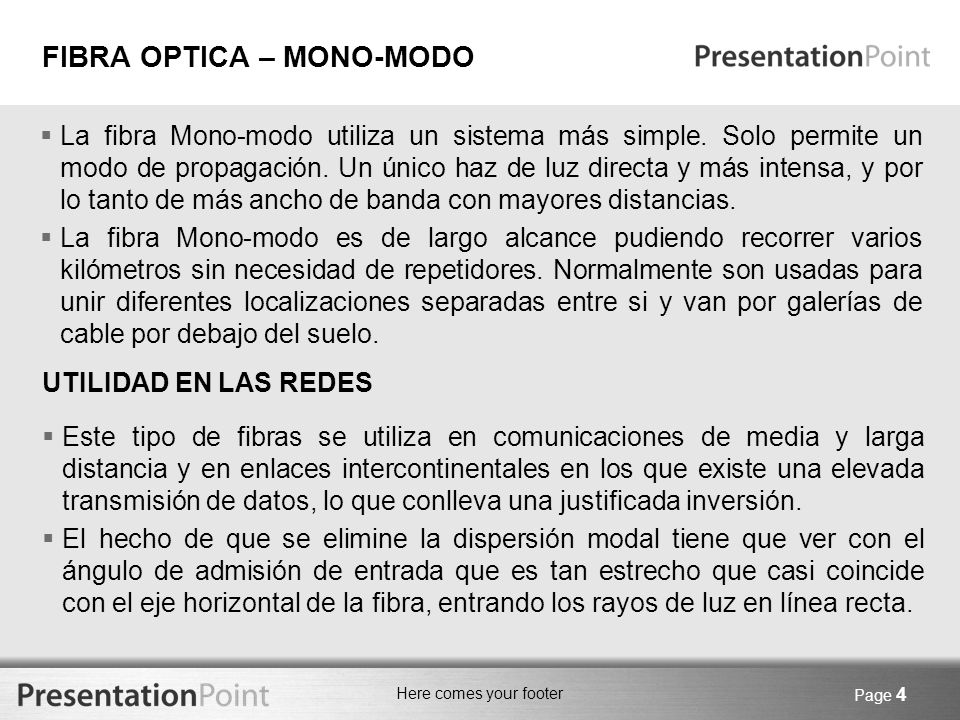

4 FIBRA OPTICA – MONO-MODO
La fibra Mono-modo utiliza un sistema más simple. Solo permite un modo de propagación. Un único haz de luz directa y más intensa, y por lo tanto de más ancho de banda con mayores distancias. La fibra Mono-modo es de largo alcance pudiendo recorrer varios kilómetros sin necesidad de repetidores. Normalmente son usadas para unir diferentes localizaciones separadas entre si y van por galerías de cable por debajo del suelo. UTILIDAD EN LAS REDES Este tipo de fibras se utiliza en comunicaciones de media y larga distancia y en enlaces intercontinentales en los que existe una elevada transmisión de datos, lo que conlleva una justificada inversión. El hecho de que se elimine la dispersión modal tiene que ver con el ángulo de admisión de entrada que es tan estrecho que casi coincide con el eje horizontal de la fibra, entrando los rayos de luz en línea recta. Page 4

5 FIBRA OPTICA – MONO-MODO
VENTAJAS DESVENTAJAS Es inmune totalmente a las interferencias electromagnéticas. Baja Atenuación. La fibra óptica alcanza atenuaciones del orden de 0.15 dB/Km. Múltiples protocolos - Fibre Channel de entrega de datos. SCSI, TCP / IP, video o datos en bruto pueden tomar ventaja de alto rendimiento, fiable la tecnología Fibre Channel. Su ancho de banda es muy grande, gracias a técnicas de multiplexación por división de frecuencias (X-WDM) La alta fragilidad de las fibras. Necesidad de usar transmisores y receptores más caros. Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo que dificulta las reparaciones en caso de ruptura del cable. No puede transmitir electricidad para alimentar repetidores intermedios. No existen memorias ópticas. La fibra óptica convencional no puede transmitir potencias elevadas. Page 5

6 FIBRA OPTICA – MONO-MODO
¿Qué tipo de conectores usa? Acopladores Un acoplador es básicamente la transición mecánica necesaria para poder dar continuidad al paso de luz del extremo conectado de un cable de fibra óptica a otro. Conectores Conectores y adaptadores Mono modo se representan por el color azul.. Page 6

7 FIBRA OPTICA – MONO-MODO

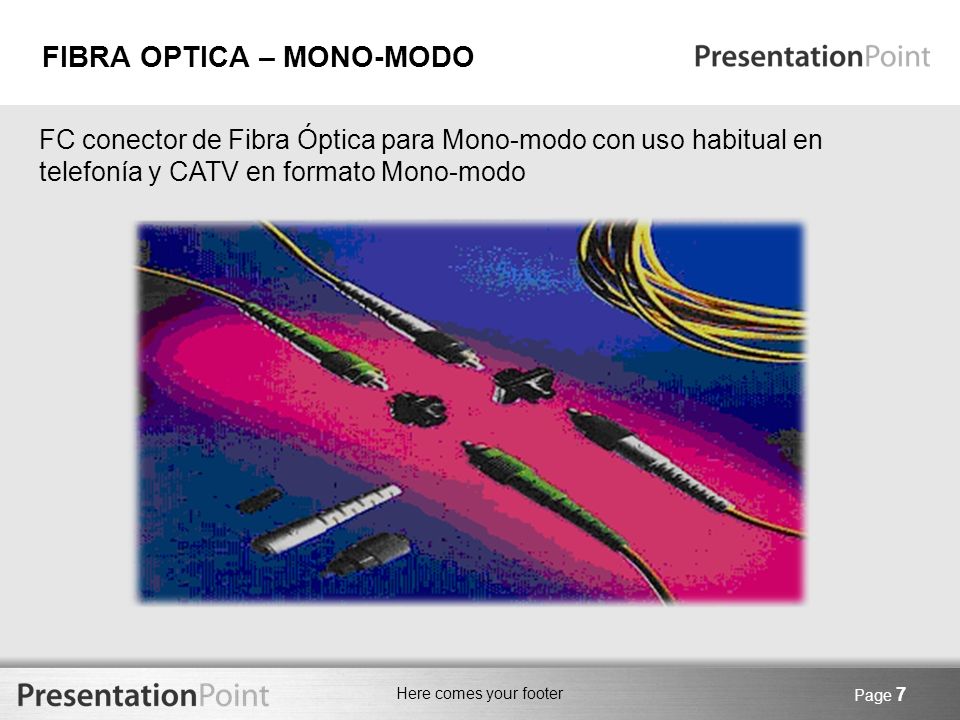

FC conector de Fibra Óptica para Mono-modo con uso habitual en telefonía y CATV en formato Mono-modo Page 7

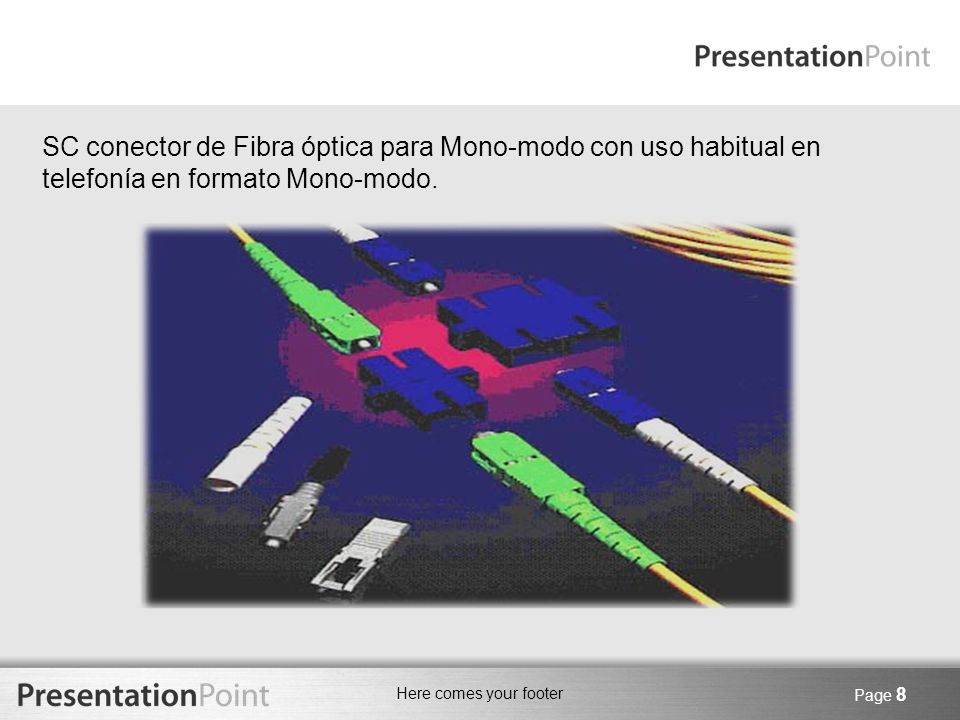

8 SC conector de Fibra óptica para Mono-modo con uso habitual en telefonía en formato Mono-modo.
Page 8

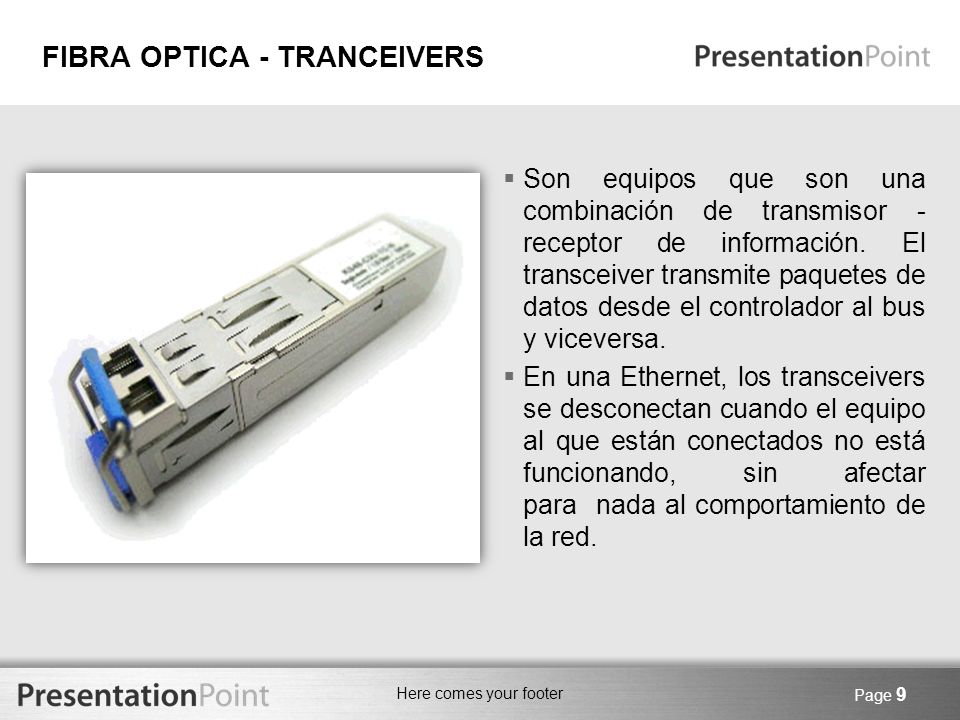

9 FIBRA OPTICA - TRANCEIVERS
Son equipos que son una combinación de transmisor - receptor de información. El transceiver transmite paquetes de datos desde el controlador al bus y viceversa. En una Ethernet, los transceivers se desconectan cuando el equipo al que están conectados no está funcionando, sin afectar para  nada al comportamiento de la red. Page 9

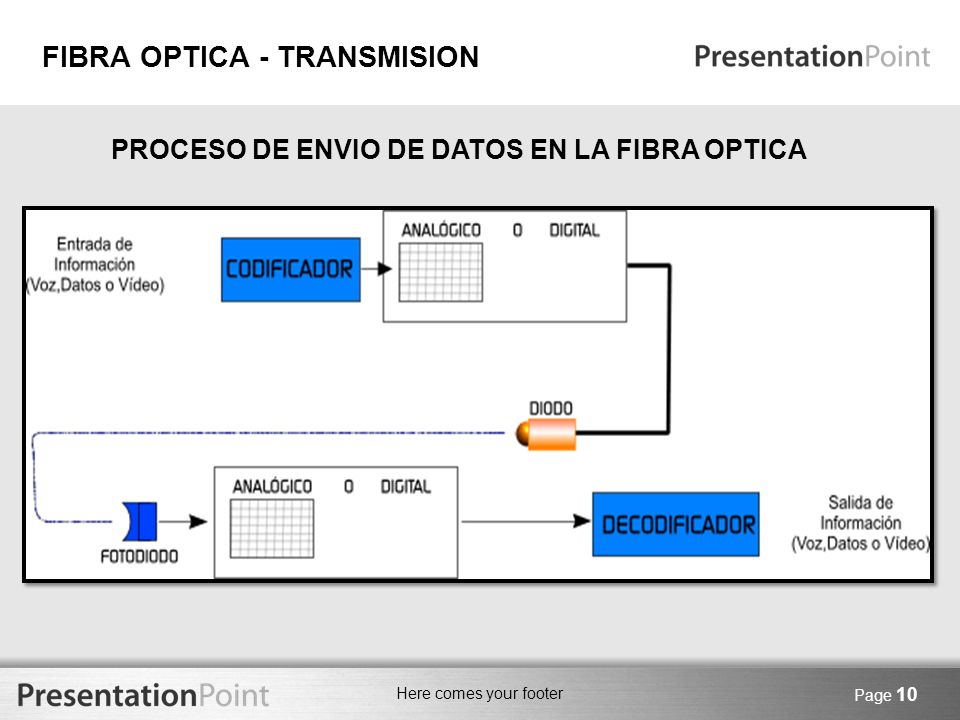

10 FIBRA OPTICA - TRANSMISION
PROCESO DE ENVIO DE DATOS EN LA FIBRA OPTICA Page 10

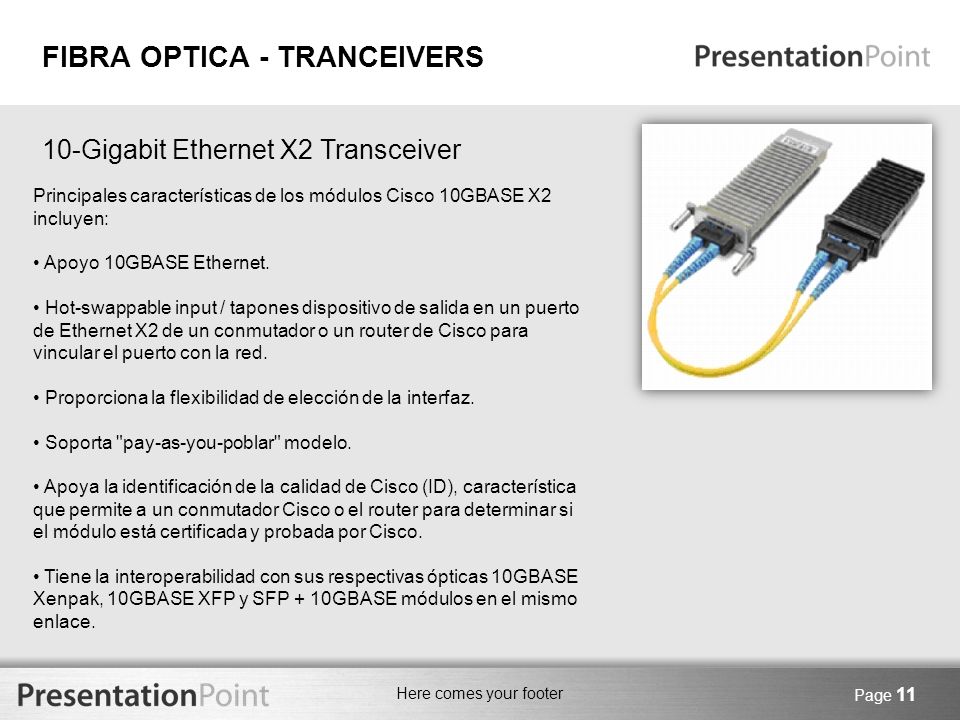

11 FIBRA OPTICA - TRANCEIVERS
10-Gigabit Ethernet X2 Transceiver Principales características de los módulos Cisco 10GBASE X2 incluyen: • Apoyo 10GBASE Ethernet. • Hot-swappable input / tapones dispositivo de salida en un puerto de Ethernet X2 de un conmutador o un router de Cisco para vincular el puerto con la red. • Proporciona la flexibilidad de elección de la interfaz. • Soporta "pay-as-you-poblar" modelo. • Apoya la identificación de la calidad de Cisco (ID), característica que permite a un conmutador Cisco o el router para determinar si el módulo está certificada y probada por Cisco. • Tiene la interoperabilidad con sus respectivas ópticas 10GBASE Xenpak, 10GBASE XFP y SFP + 10GBASE módulos en el mismo enlace. Page 11

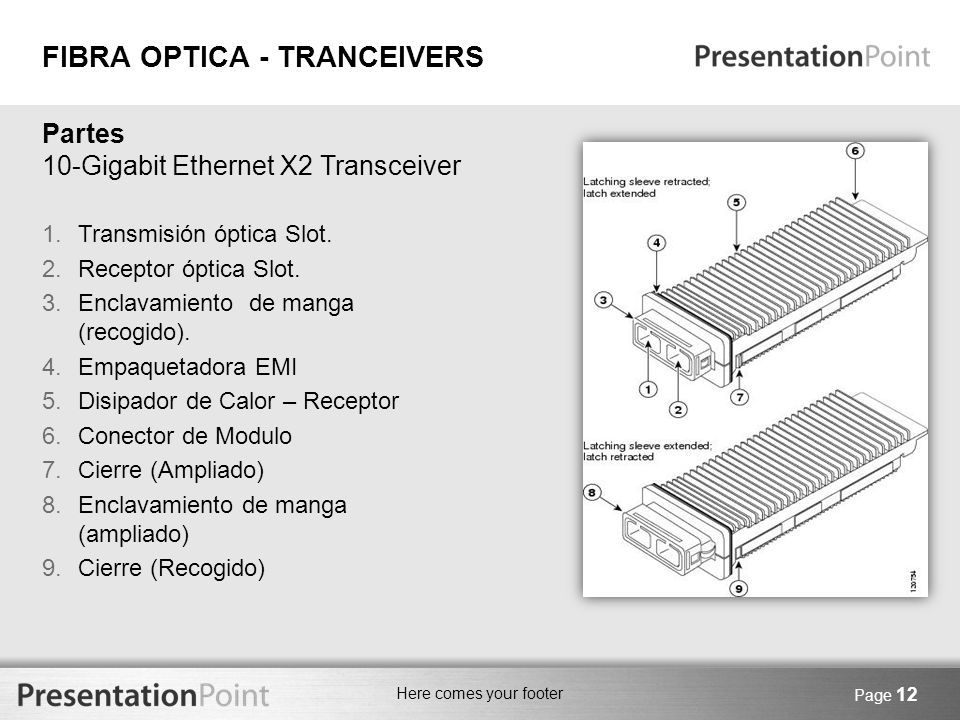

12 FIBRA OPTICA - TRANCEIVERS
Partes 10-Gigabit Ethernet X2 Transceiver Transmisión óptica Slot. Receptor óptica Slot. Enclavamiento de manga (recogido). Empaquetadora EMI Disipador de Calor – Receptor Conector de Modulo Cierre (Ampliado) Enclavamiento de manga (ampliado) Cierre (Recogido) Page 12

13 FIBRA OPTICA - TRANCEIVERS
Paso 1.- Usando un pequeño destornillador de punta plana, cuidadosamente palanca del puerto transceptor X2 tapa del sistema de placa frontal del módulo. Utilice las dos flechas en el puerto de cubrir como guías para la inserción de la hoja del destornillador. Guardar el puerto de cobertura para uso futuro. Paso 2.- Retire el transceptor X2 de su envase protector. Nota No quite los tapones de polvo óptico llevaba hasta que se lo adelante en el procedimiento. Paso 3.- Compruebe la etiqueta en el cuerpo receptor X2 para comprobar que tiene el modelo correcto para su red. Paso 4.- Para instalar el transceptor X2, siga estos pasos: a. Inserte el transceptor X2 en la toma de transmisor-receptor en el sistema del panel frontal del módulo. (Ver Figura 2, vista superior.) Sigue reduciéndose el transceptor X2 en el zócalo hasta que el transceptor X2 EMI junta es contra el sistema de placa frontal del módulo. El conector del transceptor X2, está ahora unido al conector de enchufe. b. Compruebe que el transceptor X2 pestillos están plenamente comprometidos y seguro deslizando el transceptor de enclavamiento manga hacia el sistema de placa frontal del módulo. (Ver Figura 2, ver abajo.) Page 13

14 FIBRA OPTICA - TRANCEIVERS
Paso 5 Si el cableado de un transceptor X2 ópticos, siga estos pasos. Si usted es un transceptor de cableado X2 CX4, vaya al paso 6. Antes de quitar los tapones de polvo y de realizar las conexiones ópticas, observar las siguientes directrices: -Mantener siempre los tapones de protección de polvo en el Unplugged de conectores de fibra óptica y el transceptor óptico aburre hasta que esté listo para hacer una conexión. -Siempre inspeccione y limpie el extremo del conector SC-caras justo antes de realizar las conexiones. Consulte el Consejo en esta página para un puntero a una fibra óptica de inspección y limpieza de papel blanco. -Siempre captar la carcasa del conector SC para conectar o desconectar un cable de fibra óptica. a. Retire los tapones de polvo de la óptica de interfaz de red conectores de cable SC. Guardar los tapones de polvo para uso futuro. b. Inspeccione y limpie el conector de fibra SC-end óptica caras. Page 14

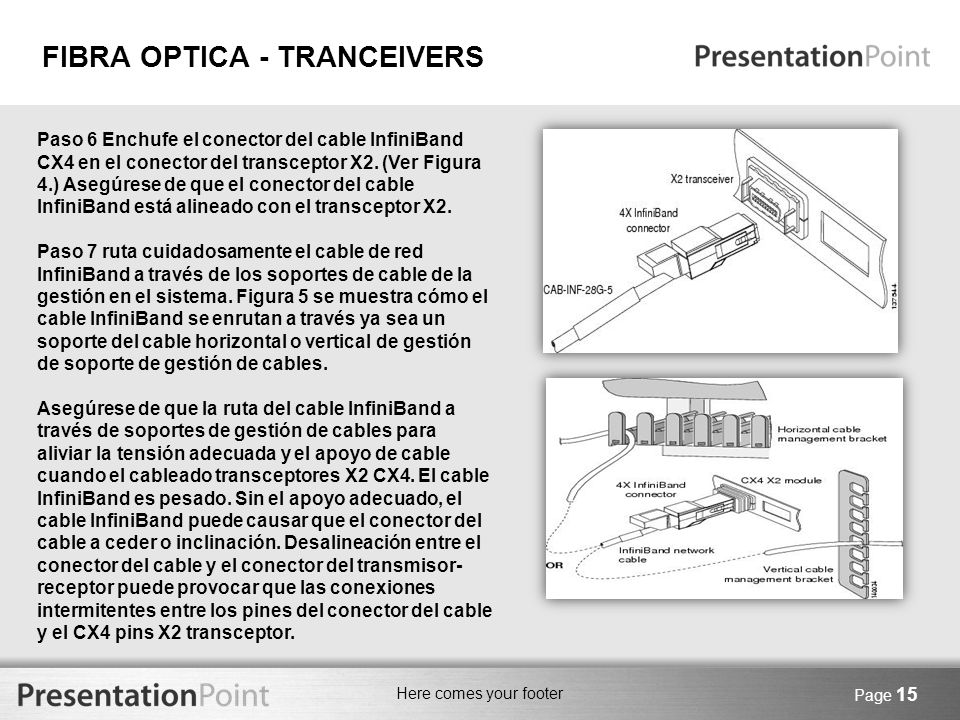

15 FIBRA OPTICA - TRANCEIVERS
Paso 6 Enchufe el conector del cable InfiniBand CX4 en el conector del transceptor X2. (Ver Figura 4.) Asegúrese de que el conector del cable InfiniBand está alineado con el transceptor X2. Paso 7 ruta cuidadosamente el cable de red InfiniBand a través de los soportes de cable de la gestión en el sistema. Figura 5 se muestra cómo el cable InfiniBand se enrutan a través ya sea un soporte del cable horizontal o vertical de gestión de soporte de gestión de cables. Asegúrese de que la ruta del cable InfiniBand a través de soportes de gestión de cables para aliviar la tensión adecuada y el apoyo de cable cuando el cableado transceptores X2 CX4. El cable InfiniBand es pesado. Sin el apoyo adecuado, el cable InfiniBand puede causar que el conector del cable a ceder o inclinación. Desalineación entre el conector del cable y el conector del transmisor-receptor puede provocar que las conexiones intermitentes entre los pines del conector del cable y el CX4 pins X2 transceptor. Page 15

16 FIBRA OPTICA - TRANCEIVERS
Serie X2 Transceiver Transceptor Puerto de cableado Especificaciones X2 Product Number Wavelength (nm) Cable Type Core Size (microns) Modal Bandwidth (MHz/km Maximum Cabling Distance 1 X2-10GB-SR 850 MMF 26 m (85.3 feet) 33 m (108.3 feet) 66 m (216.5 feet) 82 m (269 feet) 300 m (984.3 feet) X2-10GB-LR 1310 SMF G.652 fiber — 10 km (6.21 miles) X2-10GB-ER 2 1550 40 km (24.84 miles) 3 X2-10GB-ZR 80 km (49.72 miles) 4 X2-10GB-LX4 300 m (984.3 feet) 240 m (787.4 feet) 300 m (984.3 feet) X2-10GB-CX4 InfiniBand (copper) 15 m (49.2 feet) X2-10GB-LRM 220 m (722 feet) 100 m (328 feet) 220 m (722 feet) DWDM-X2-xx.xx SeeTable 5 Page 16

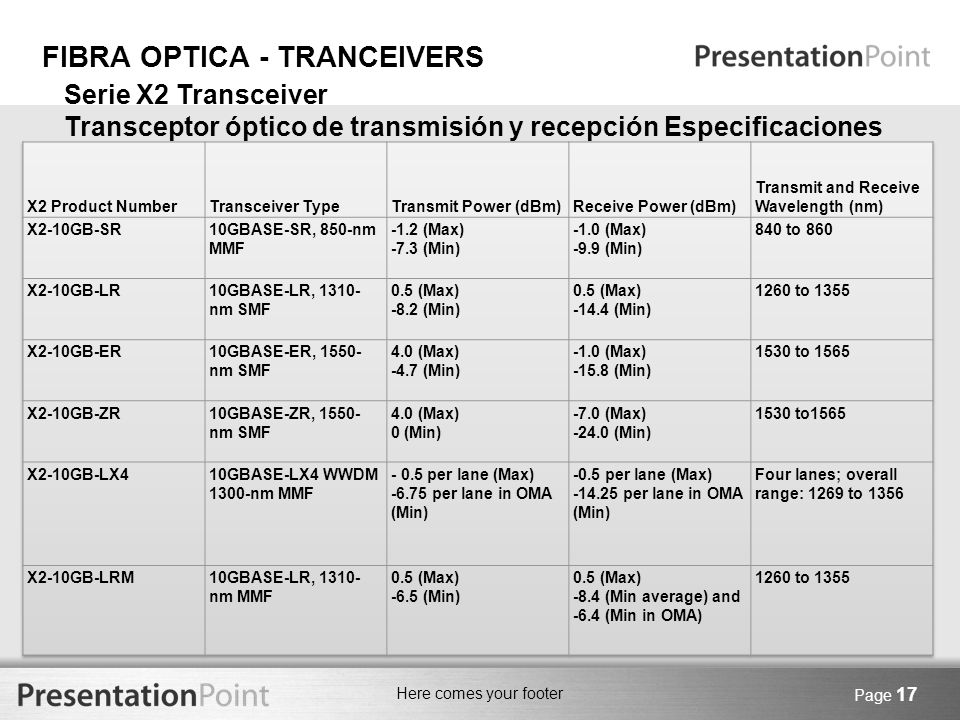

17 FIBRA OPTICA - TRANCEIVERS
Serie X2 Transceiver Transceptor óptico de transmisión y recepción Especificaciones X2 Product Number Transceiver Type Transmit Power (dBm) Receive Power (dBm) Transmit and Receive Wavelength (nm) X2-10GB-SR 10GBASE-SR, 850-nm MMF -1.2 (Max) -7.3 (Min) -1.0 (Max) -9.9 (Min) 840 to 860 X2-10GB-LR 10GBASE-LR, 1310-nm SMF 0.5 (Max) -8.2 (Min) 0.5 (Max) (Min) 1260 to 1355 X2-10GB-ER 10GBASE-ER, 1550-nm SMF 4.0 (Max) -4.7 (Min) -1.0 (Max) (Min) 1530 to 1565 X2-10GB-ZR 10GBASE-ZR, 1550-nm SMF 4.0 (Max) 0 (Min) -7.0 (Max) -24.0 (Min) 1530 to1565 X2-10GB-LX4 10GBASE-LX4 WWDM 1300-nm MMF - 0.5 per lane (Max) -6.75 per lane in OMA (Min) -0.5 per lane (Max) per lane in OMA (Min) Four lanes; overall range: 1269 to 1356 X2-10GB-LRM 10GBASE-LR, 1310-nm MMF 0.5 (Max) -6.5 (Min) -8.4 (Min average) and (Min in OMA) Page 17

18 CARLOS ALBERTO FLORES ARIAS JUAN CARLOS GALVEZ OCAMPO
ING. SISTEMAS CARLOS ALBERTO FLORES ARIAS JUAN CARLOS GALVEZ OCAMPO TEMAS SELECTOS DE LA TECNOLOGIA DE LA INFORMACION Centro de Inv.: Instituto Tecnologico Superior de Macuspana Fecha de Creacion: Lunes 30 de Noviembre del 2009 Page 18
