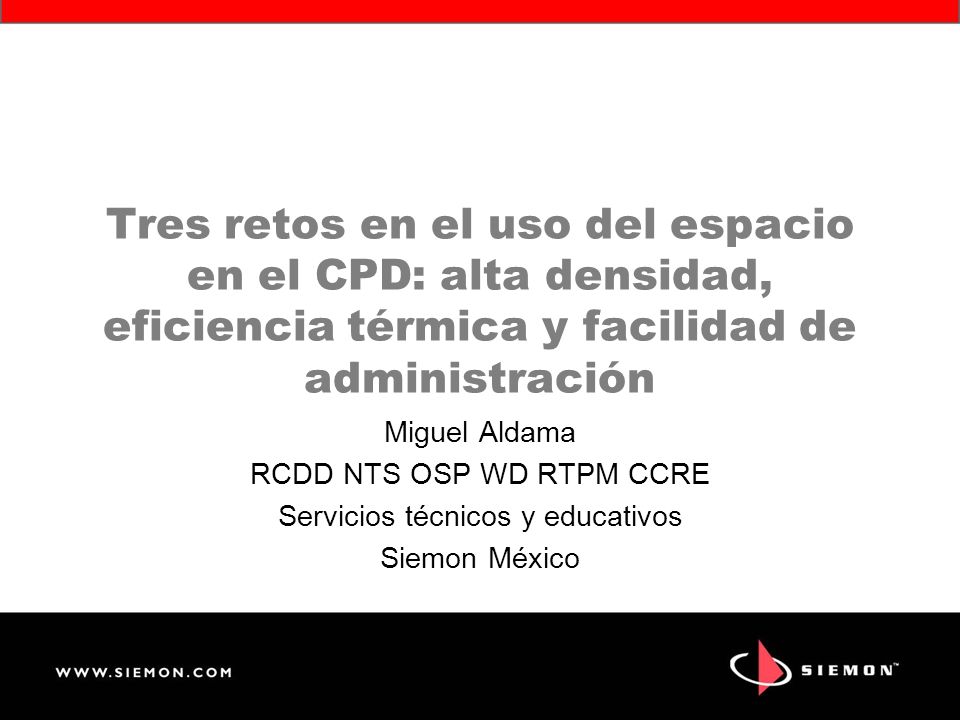

1 Tres retos en el uso del espacio en el CPD: alta densidad, eficiencia térmica yfacilidad de administración Miguel Aldama RCDD NTS OSP WD RTPM CCRE Servicios técnicos y educativos Siemon México

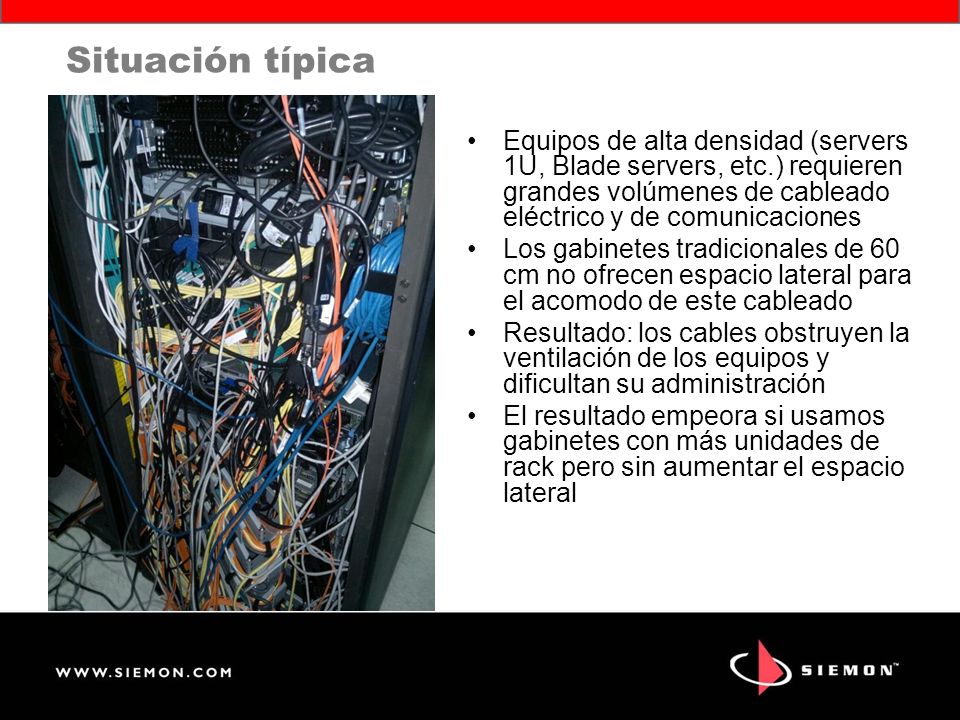

2 Situación típica Equipos de alta densidad (servers 1U, Blade servers, etc.) requieren grandes volúmenes de cableado eléctrico y de comunicaciones Los gabinetes tradicionales de 60 cm no ofrecen espacio lateral para el acomodo de este cableado Resultado: los cables obstruyen la ventilación de los equipos y dificultan su administración El resultado empeora si usamos gabinetes con más unidades de rack pero sin aumentar el espacio lateral

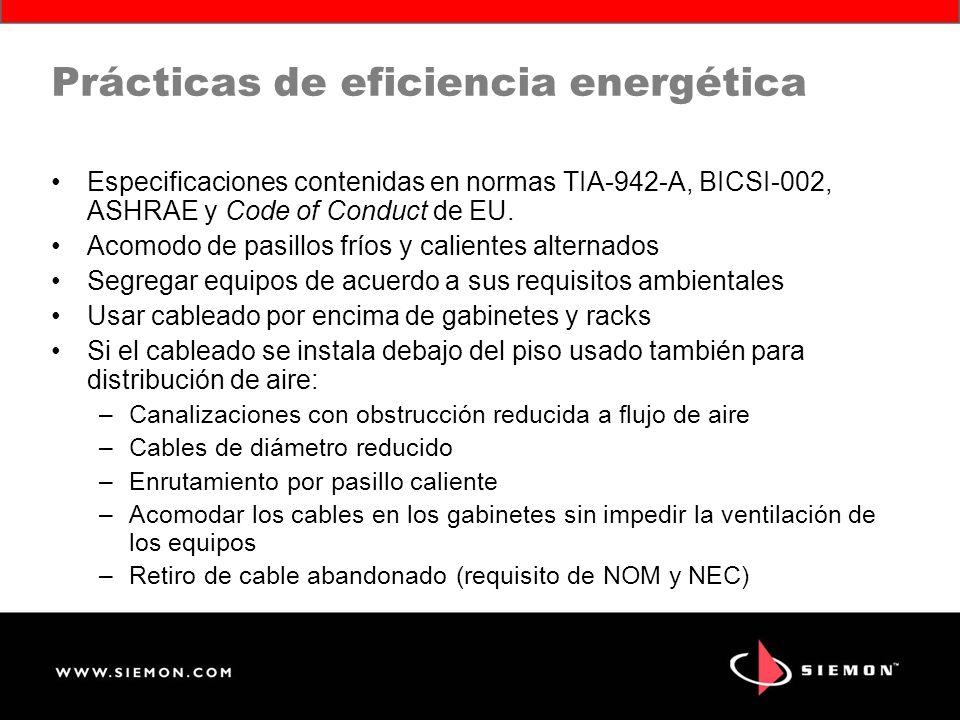

3 Prácticas de eficiencia energética Especificaciones contenidas en normas TIA-942-A, BICSI-002, ASHRAE y Code of Conduct de EU. Acomodo de pasillos fríos y calientes alternados Segregar equipos de acuerdo a sus requisitos ambientales Usar cableado por encima de gabinetes y racks Si el cableado se instala debajo del piso usado también para distribución de aire: –Canalizaciones con obstrucción reducida a flujo de aire –Cables de diámetro reducido –Enrutamiento por pasillo caliente –Acomodar los cables en los gabinetes sin impedir la ventilación de los equipos –Retiro de cable abandonado (requisito de NOM y NEC)

4 Prácticas de eficiencia energética Considerar gabinetes con: –Suministro de aire aislado –Retorno de aire aislado –Enfriamiento integrado –Pasillos confinados, frío o caliente –Gabinetes con espacio sellado entre rieles y paredes laterales Usar placas ciegas en espacios no utilizados Uso de selladores en pasos de cable en piso y/o gabinetes Equipos diseñados con ventilación del frente hacia atrás –Gabinetes o accesorios especiales para equipos con flujo lateral Barras de contactos o PDUS con monitoreo y medición de potencia

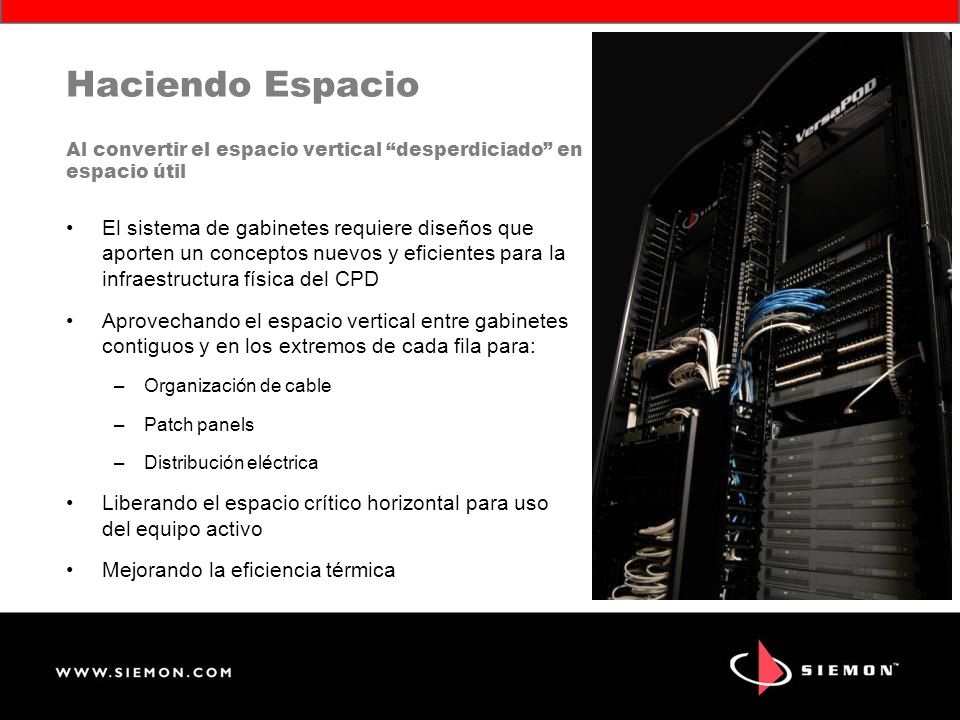

5 Haciendo Espacio Al convertir el espacio vertical desperdiciado en espacio útil El sistema de gabinetes requiere diseños que aporten un conceptos nuevos y eficientes para la infraestructura física del CPD Aprovechando el espacio vertical entre gabinetes contiguos y en los extremos de cada fila para: –Organización de cable –Patch panels –Distribución eléctrica Liberando el espacio crítico horizontal para uso del equipo activo Mejorando la eficiencia térmica

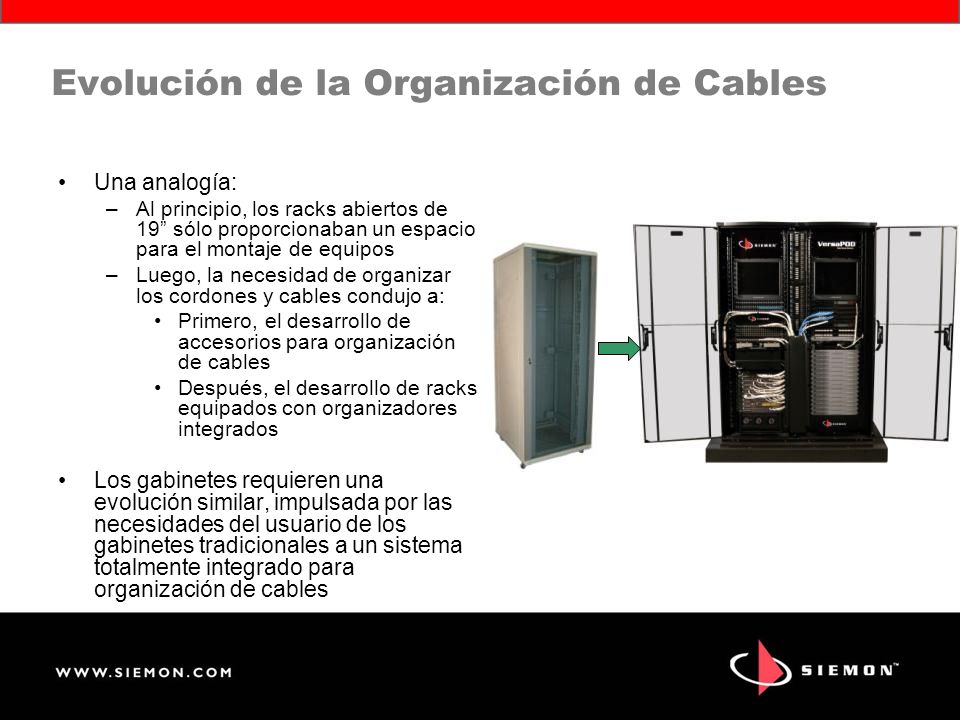

6 Evolución de la Organización de Cables Una analogía: –Al principio, los racks abiertos de 19 sólo proporcionaban un espacio para el montaje de equipos –Luego, la necesidad de organizar los cordones y cables condujo a: Primero, el desarrollo de accesorios para organización de cables Después, el desarrollo de racks equipados con organizadores integrados Los gabinetes requieren una evolución similar, impulsada por las necesidades del usuario de los gabinetes tradicionales a un sistema totalmente integrado para organización de cables

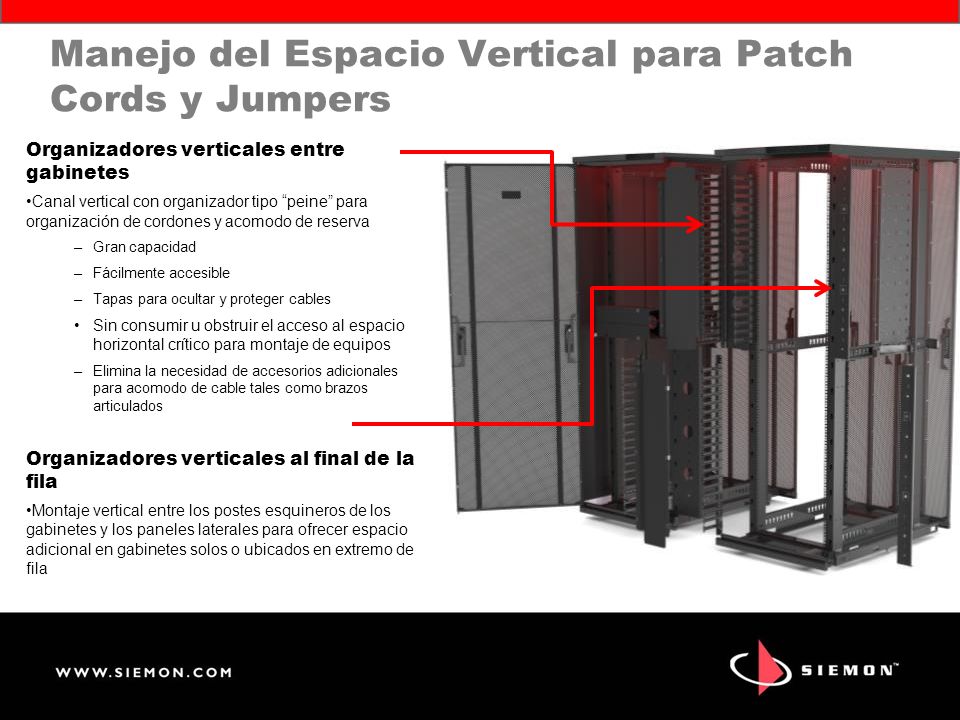

7 Manejo del Espacio Vertical para Patch Cords y Jumpers Carrete de fibra (fiber spool) Se usa en conjunto com los VPC y organiizadores EoR, los carretes de fibra limitan el radio de curvatura y acomodo de reserva para jumpers de fibra. El carrete tiene un radio de curvatura de 44.5 mm (1.75 in) para mantener la integridad de los jumpers enrutados encima o alrededor de los carretes Organizadores verticales entre gabinetes Canal vertical con organizador tipo peine para organización de cordones y acomodo de reserva –Gran capacidad –Fácilmente accesible –Tapas para ocultar y proteger cables Sin consumir u obstruir el acceso al espacio horizontal crítico para montaje de equipos –Elimina la necesidad de accesorios adicionales para acomodo de cable tales como brazos articulados Organizadores verticales al final de la fila Montaje vertical entre los postes esquineros de los gabinetes y los paneles laterales para ofrecer espacio adicional en gabinetes solos o ubicados en extremo de fila

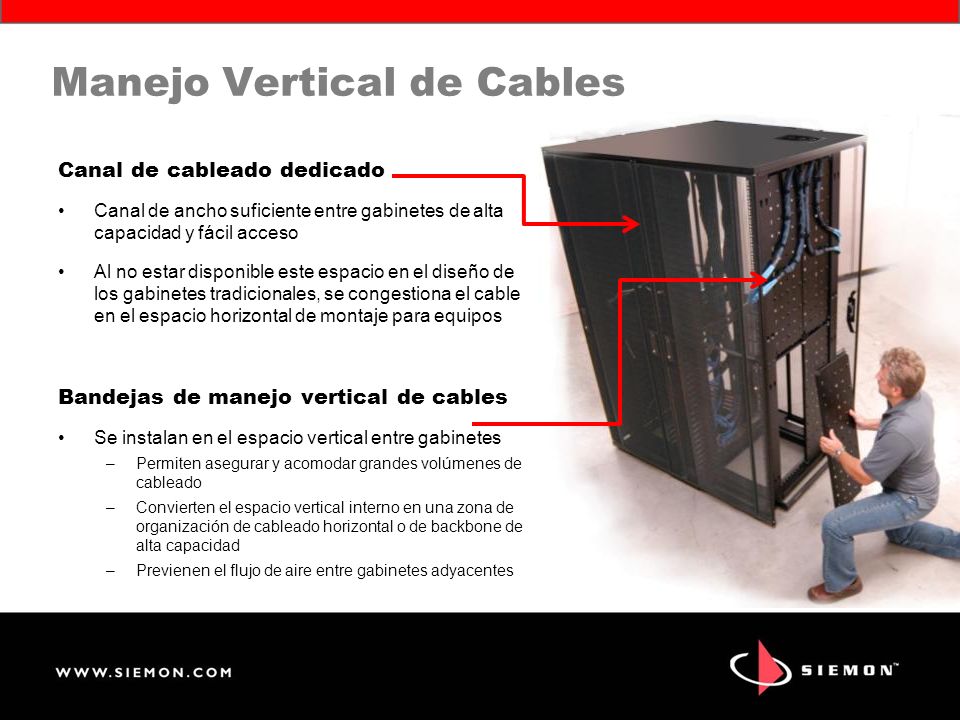

8 Manejo Vertical de Cables Canal de cableado dedicado Canal de ancho suficiente entre gabinetes de alta capacidad y fácil acceso Al no estar disponible este espacio en el diseño de los gabinetes tradicionales, se congestiona el cable en el espacio horizontal de montaje para equipos Bandejas de manejo vertical de cables Se instalan en el espacio vertical entre gabinetes –Permiten asegurar y acomodar grandes volúmenes de cableado –Convierten el espacio vertical interno en una zona de organización de cableado horizontal o de backbone de alta capacidad –Previenen el flujo de aire entre gabinetes adyacentes

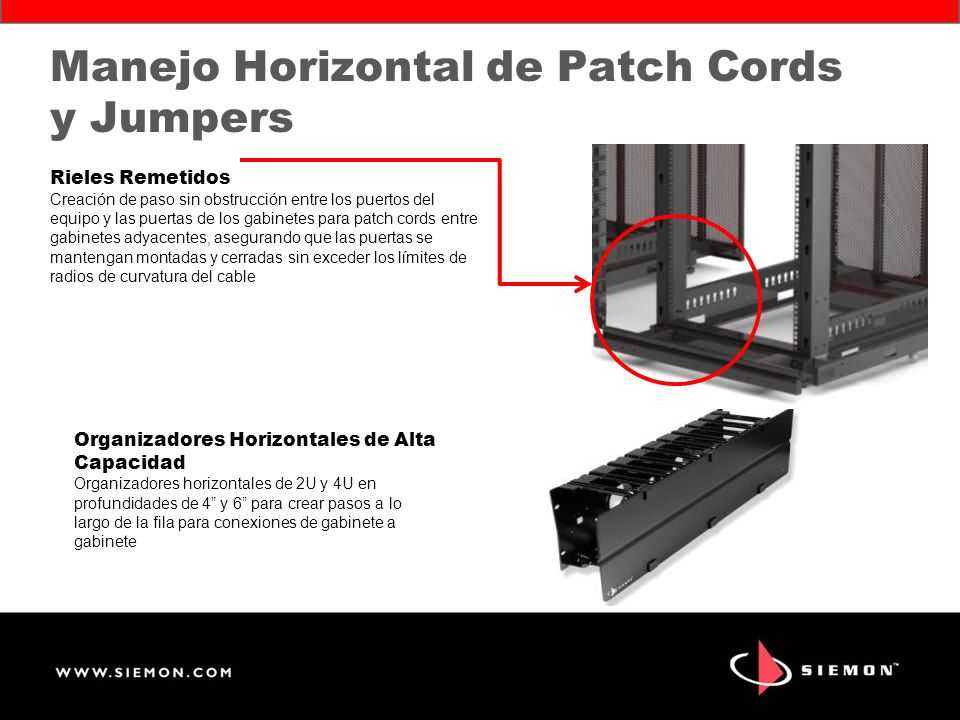

9 Manejo Horizontal de Patch Cords y Jumpers Organizadores Horizontales de Alta Capacidad Organizadores horizontales de 2U y 4U en profundidades de 4 y 6 para crear pasos a lo largo de la fila para conexiones de gabinete a gabinete Rieles Remetidos Creación de paso sin obstrucción entre los puertos del equipo y las puertas de los gabinetes para patch cords entre gabinetes adyacentes, asegurando que las puertas se mantengan montadas y cerradas sin exceder los límites de radios de curvatura del cable

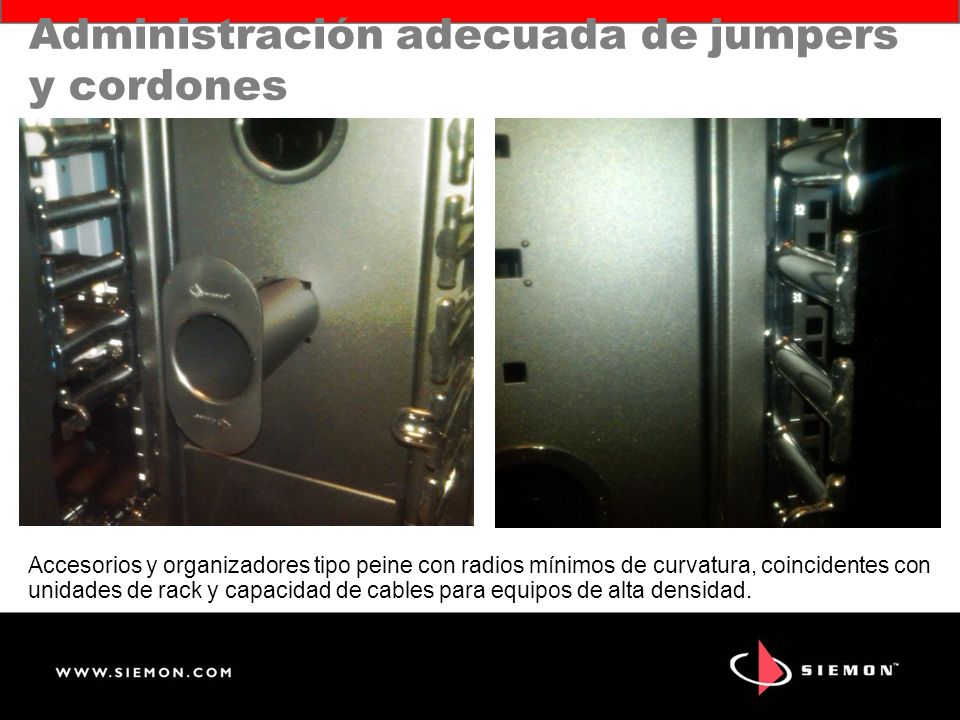

10 Administración adecuada de jumpers y cordones Accesorios y organizadores tipo peine con radios mínimos de curvatura, coincidentes con unidades de rack y capacidad de cables para equipos de alta densidad.

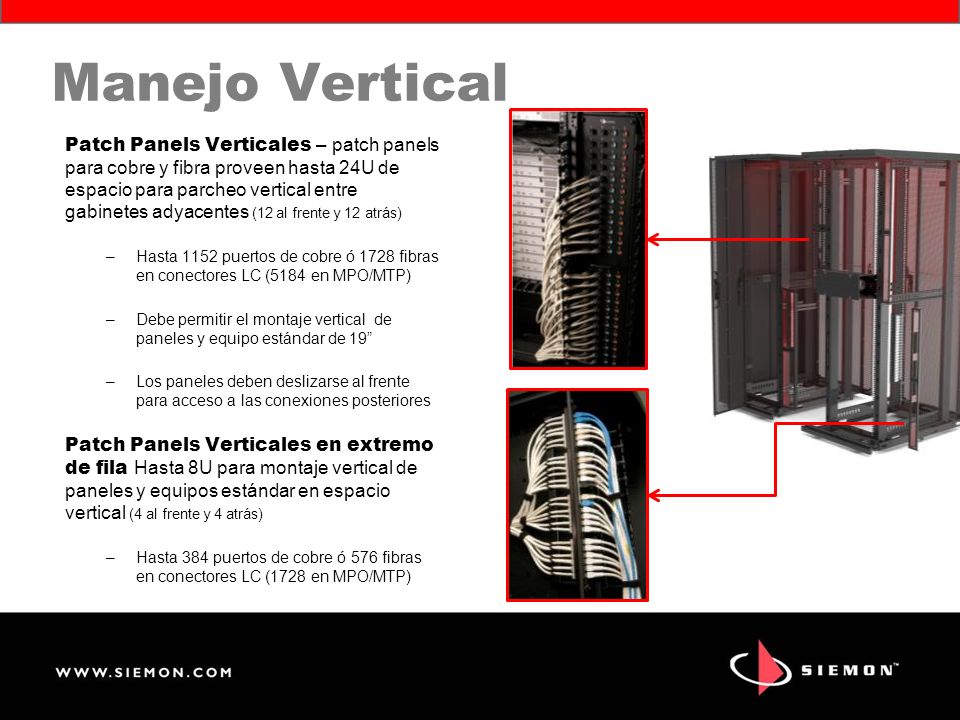

11 Manejo Vertical Patch Panels Verticales – patch panels para cobre y fibra proveen hasta 24U de espacio para parcheo vertical entre gabinetes adyacentes (12 al frente y 12 atrás) –Hasta 1152 puertos de cobre ó 1728 fibras en conectores LC (5184 en MPO/MTP) –Debe permitir el montaje vertical de paneles y equipo estándar de 19 –Los paneles deben deslizarse al frente para acceso a las conexiones posteriores Patch Panels Verticales en extremo de fila Hasta 8U para montaje vertical de paneles y equipos estándar en espacio vertical (4 al frente y 4 atrás) –Hasta 384 puertos de cobre ó 576 fibras en conectores LC (1728 en MPO/MTP)

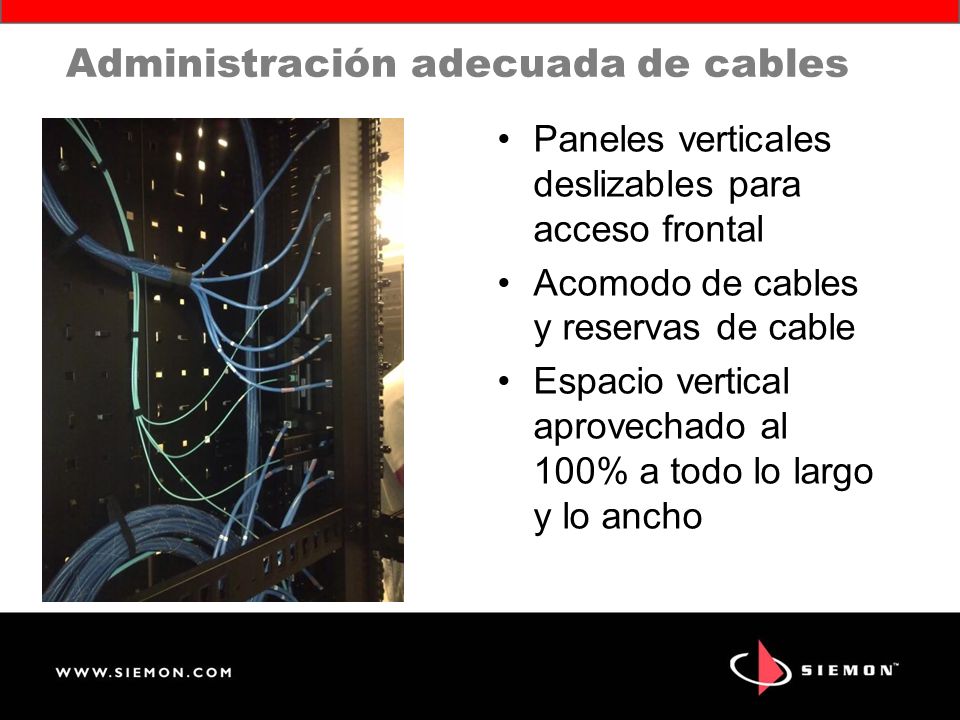

12 Administración adecuada de cables Paneles verticales deslizables para acceso frontal Acomodo de cables y reservas de cable Espacio vertical aprovechado al 100% a todo lo largo y lo ancho

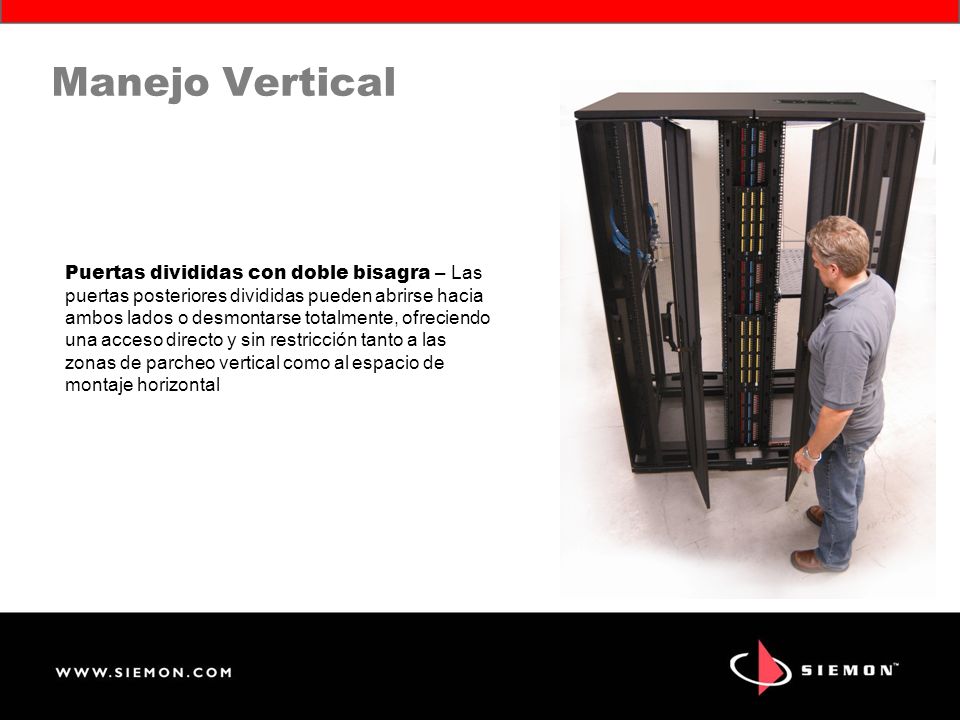

13 Manejo Vertical Puertas divididas con doble bisagra – Las puertas posteriores divididas pueden abrirse hacia ambos lados o desmontarse totalmente, ofreciendo una acceso directo y sin restricción tanto a las zonas de parcheo vertical como al espacio de montaje horizontal

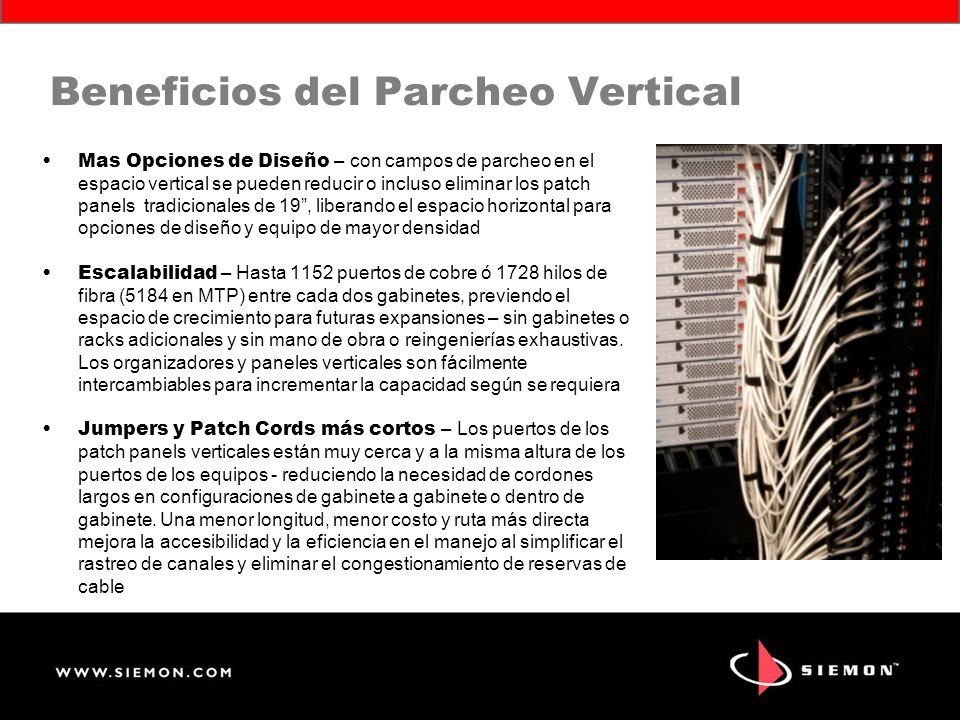

14 Beneficios del Parcheo Vertical Mas Opciones de Diseño – con campos de parcheo en el espacio vertical se pueden reducir o incluso eliminar los patch panels tradicionales de 19, liberando el espacio horizontal para opciones de diseño y equipo de mayor densidad Escalabilidad – Hasta 1152 puertos de cobre ó 1728 hilos de fibra (5184 en MTP) entre cada dos gabinetes, previendo el espacio de crecimiento para futuras expansiones – sin gabinetes o racks adicionales y sin mano de obra o reingenierías exhaustivas. Los organizadores y paneles verticales son fácilmente intercambiables para incrementar la capacidad según se requiera Jumpers y Patch Cords más cortos – Los puertos de los patch panels verticales están muy cerca y a la misma altura de los puertos de los equipos - reduciendo la necesidad de cordones largos en configuraciones de gabinete a gabinete o dentro de gabinete. Una menor longitud, menor costo y ruta más directa mejora la accesibilidad y la eficiencia en el manejo al simplificar el rastreo de canales y eliminar el congestionamiento de reservas de cable

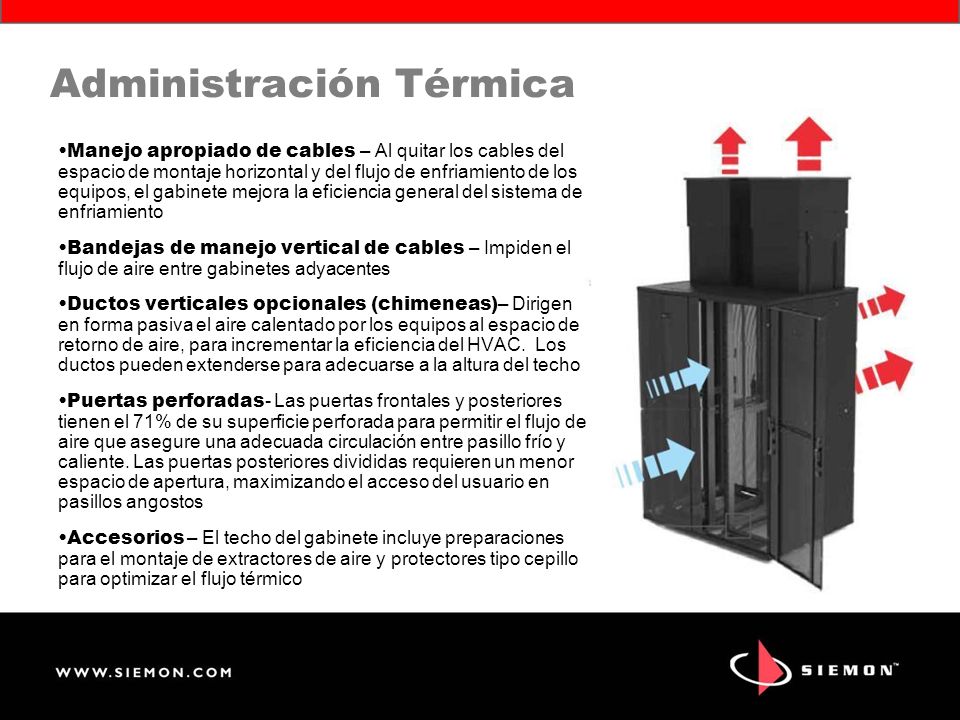

15 Administración Térmica Manejo apropiado de cables – Al quitar los cables del espacio de montaje horizontal y del flujo de enfriamiento de los equipos, el gabinete mejora la eficiencia general del sistema de enfriamiento Bandejas de manejo vertical de cables – Impiden el flujo de aire entre gabinetes adyacentes Ductos verticales opcionales (chimeneas) – Dirigen en forma pasiva el aire calentado por los equipos al espacio de retorno de aire, para incrementar la eficiencia del HVAC. Los ductos pueden extenderse para adecuarse a la altura del techo Puertas perforadas - Las puertas frontales y posteriores tienen el 71% de su superficie perforada para permitir el flujo de aire que asegure una adecuada circulación entre pasillo frío y caliente. Las puertas posteriores divididas requieren un menor espacio de apertura, maximizando el acceso del usuario en pasillos angostos Accesorios – El techo del gabinete incluye preparaciones para el montaje de extractores de aire y protectores tipo cepillo para optimizar el flujo térmico

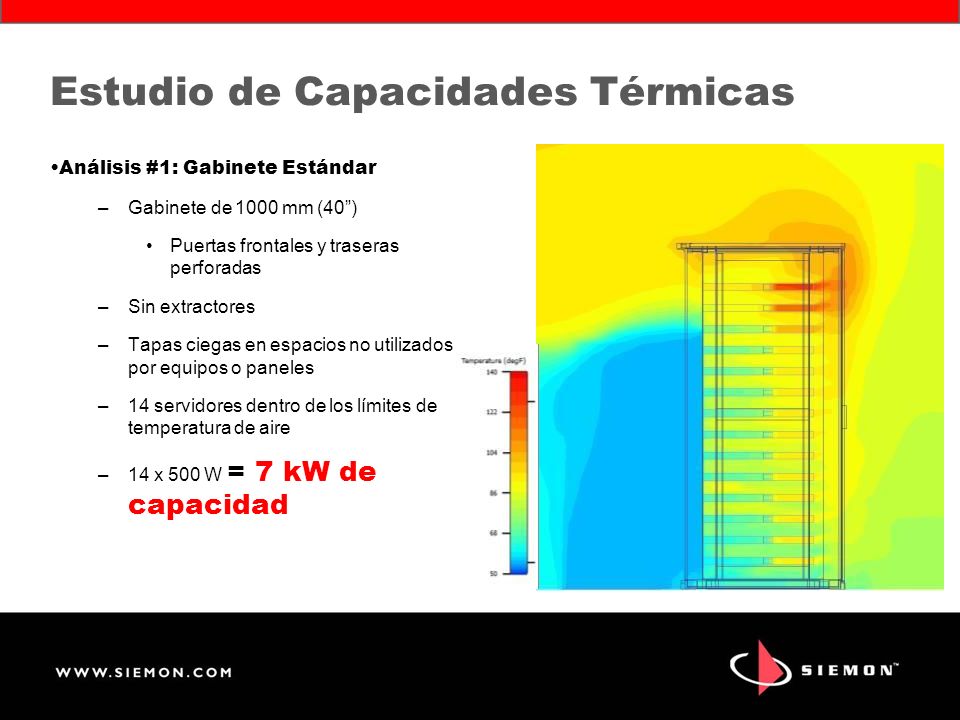

16 Estudio de Capacidades Térmicas Análisis #1: Gabinete Estándar –Gabinete de 1000 mm (40) Puertas frontales y traseras perforadas –Sin extractores –Tapas ciegas en espacios no utilizados por equipos o paneles –14 servidores dentro de los límites de temperatura de aire –14 x 500 W = 7 kW de capacidad

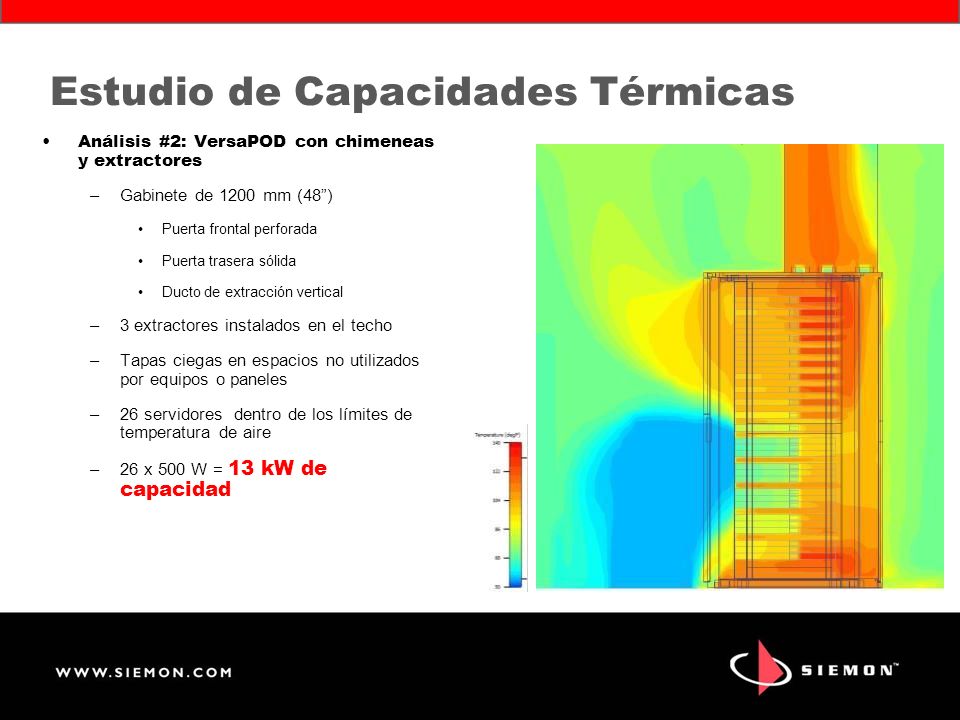

17 Estudio de Capacidades Térmicas Análisis #2: VersaPOD con chimeneas y extractores –Gabinete de 1200 mm (48) Puerta frontal perforada Puerta trasera sólida Ducto de extracción vertical –3 extractores instalados en el techo –Tapas ciegas en espacios no utilizados por equipos o paneles –26 servidores dentro de los límites de temperatura de aire –26 x 500 W = 13 kW de capacidad

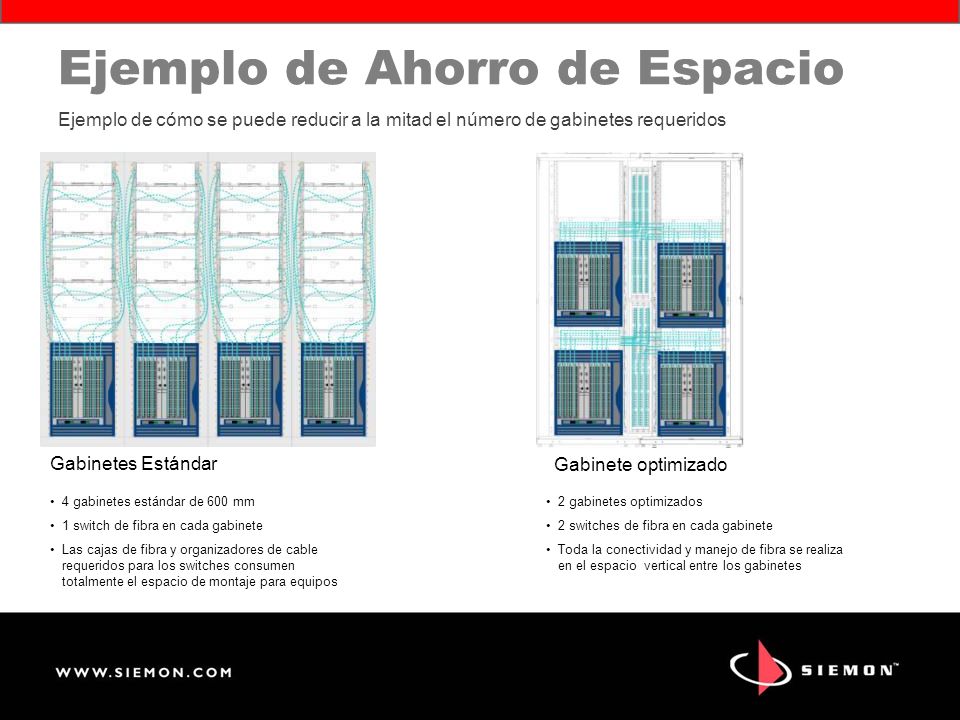

18 Ejemplo de Ahorro de Espacio Ejemplo de cómo se puede reducir a la mitad el número de gabinetes requeridos 4 gabinetes estándar de 600 mm 1 switch de fibra en cada gabinete Las cajas de fibra y organizadores de cable requeridos para los switches consumen totalmente el espacio de montaje para equipos 2 gabinetes optimizados 2 switches de fibra en cada gabinete Toda la conectividad y manejo de fibra se realiza en el espacio vertical entre los gabinetes Gabinetes Estándar Gabinete optimizado

19 Alta densidad en cobre Soluciones Z-MAX de 48 puertos por unidad de rack en paneles angulados

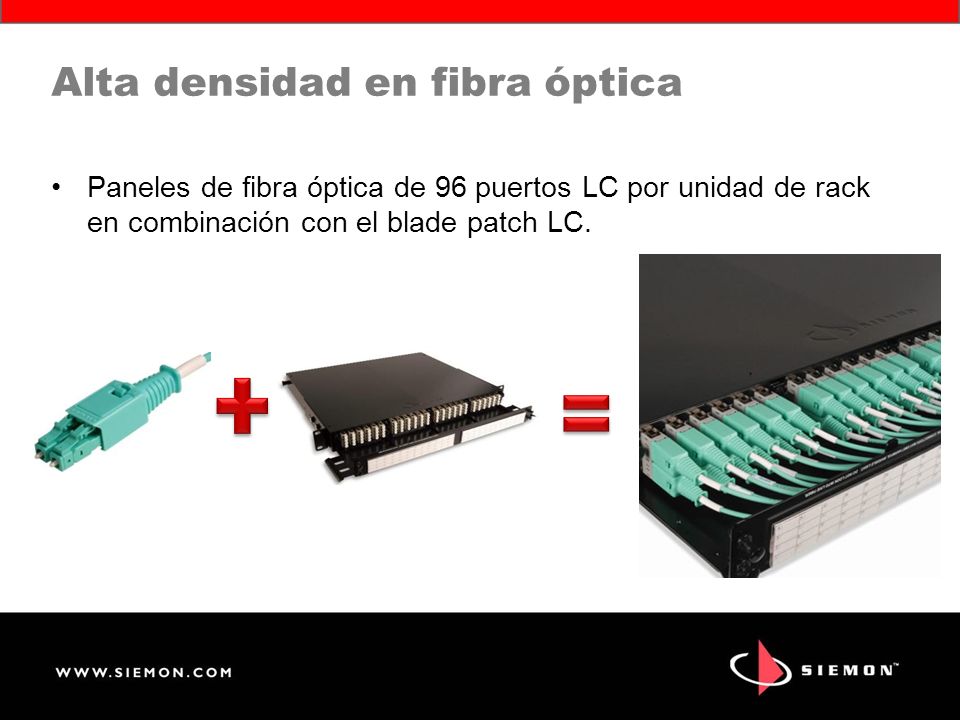

20 Alta densidad en fibra óptica Paneles de fibra óptica de 96 puertos LC por unidad de rack en combinación con el blade patch LC.

21 Anexo lateral Los switches de enfriamiento lateral establecen requisitos específicos de separaciones para un apropiado flujo de enfriamiento (lado a lado) Recomendación –Solución anexos laterales y bafles –El anexo ofrece: Plataforma para montaje de bafle(s) Capacidad adicional al final de la fila para paneles verticales

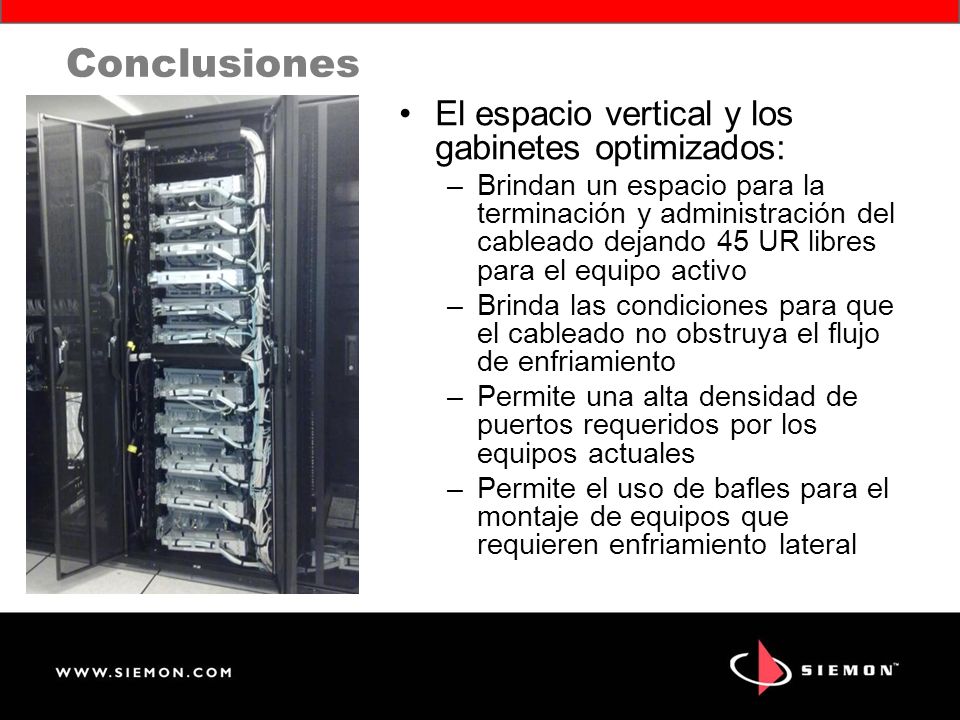

22 Conclusiones El espacio vertical y los gabinetes optimizados: –Brindan un espacio para la terminación y administración del cableado dejando 45 UR libres para el equipo activo –Brinda las condiciones para que el cableado no obstruya el flujo de enfriamiento –Permite una alta densidad de puertos requeridos por los equipos actuales –Permite el uso de bafles para el montaje de equipos que requieren enfriamiento lateral

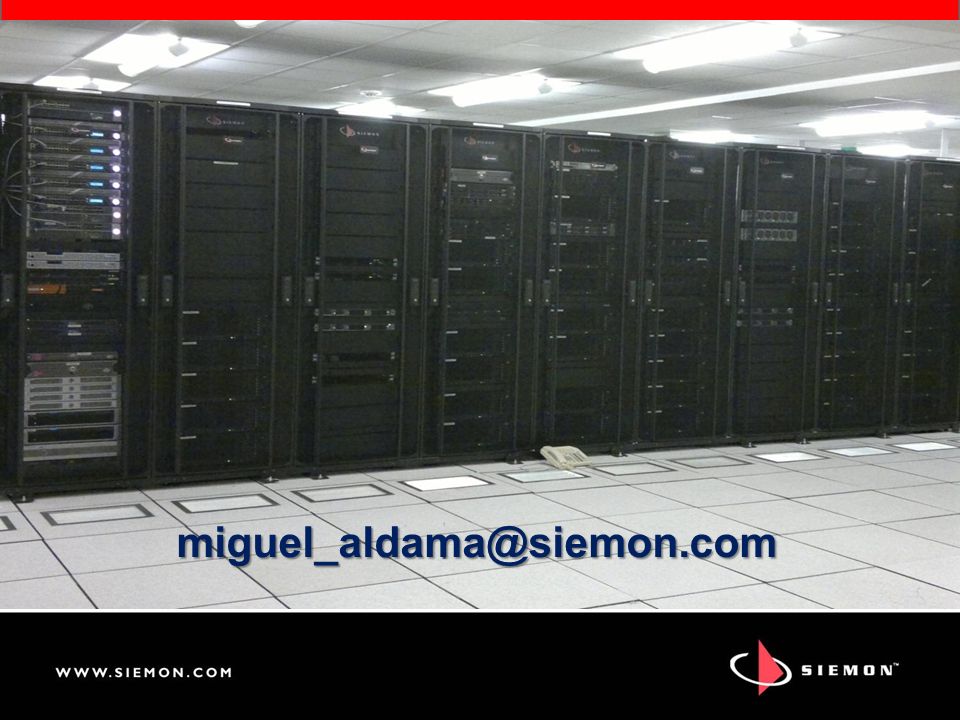

23 Muchas gracias por su atención ¿Alguna pregunta?
