CORREDOR EÓLICO DEL ISTMO DE TEHUANTEPEC. CORREDOR EÓLICO DEL ISTMO DE TEHUANTEPEC.

Presentación del tema: "CORREDOR EÓLICO DEL ISTMO DE TEHUANTEPEC. CORREDOR EÓLICO DEL ISTMO DE TEHUANTEPEC."— Transcripción de la presentación:

1

2 CORREDOR EÓLICO DEL ISTMO DE TEHUANTEPEC

3 EJEMPLO EN MÉXICO Y AMÉRICA LATINA

4 ACCIONES

5 Durante el sexenio local , se organizaron 4 coloquios internacionales (2000, 2001, 2002 y 2004) para la promoción pública de oportunidades de inversión en la energía eólica, así como para la discusión y el acuerdo de propuestas para eliminar barreras a la implantación a gran escala de la energía eólica en México.

6 En el año 2000 se logró atraer hasta a 14 desarrolladores eólicos como resultado de las giras por Alemania, España y California. El 7 de septiembre del 2001 se publicó en el Diario Oficial de la Federación el primer modelo de contrato de interconexión para fuentes de energía renovable, por parte de la CRE.

7 Durante el 2002, con el aval técnico de la CFE y del IIE se proporcionaron a los núcleos ejidales y comunales de municipios con viabilidad eólica, talleres de difusión de técnicas de negociación de contratos de arrendamiento eólico, impartidos por una ONG de los Estados Unidos.

8 A mediados del 2002 se solicitó y se consiguió que la USAID aportara el financiamiento para que el NREL elaborara el Atlas de Recursos Eólicos del Estado de Oaxaca y se logró también que, tanto la CNA, como la CFE y los desarrolladores de proyectos de aquel entonces, aportaran datos de viento brutos para la validación de un año de observaciones satelitales, interviniendo para ello la Fundación para el Desarrollo del Corredor Eólico del Istmo y de las Energías Renovables AC, como validador en campo de dichas observaciones.

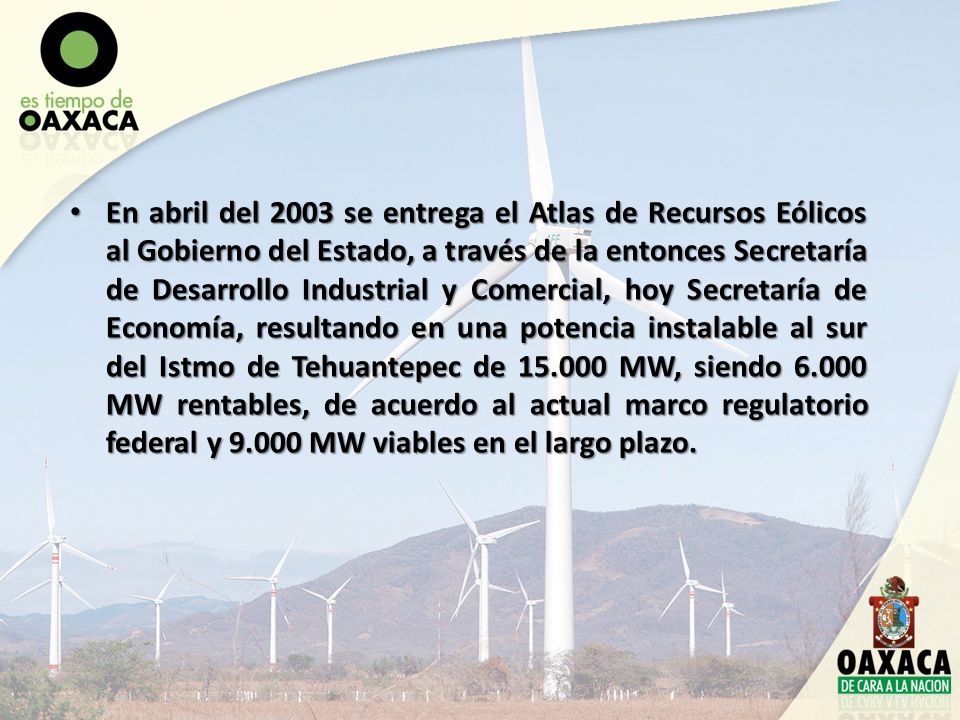

9 En abril del 2003 se entrega el Atlas de Recursos Eólicos al Gobierno del Estado, a través de la entonces Secretaría de Desarrollo Industrial y Comercial, hoy Secretaría de Economía, resultando en una potencia instalable al sur del Istmo de Tehuantepec de MW, siendo MW rentables, de acuerdo al actual marco regulatorio federal y MW viables en el largo plazo.

10 Potencialidades eólicas
* Fuente de información: IIE

11 29,000 MW Mapa de recursos Eólicos Región del Istmo de Oaxaca
Instalables Según NREL

12 Para octubre del 2003, al término de una Reunión Iberoamericana de Reguladores de Energía, el Gobierno del Estado logra convencer a la Secretaría de Energía del Gobierno Federal para conseguir el techo financiero del proyecto La Venta II y declararlo ante la prensa internacional. En agosto del 2004 se publica la Licitación Pública Internacional para La Venta II en la modalidad de Obra Pública Financiada.

13 En el Cuarto Coloquio (2004), exponemos:
- El estudio de prefactibilidad sobre una Comunidad de Bienes de Capital para la Evacuación de la Energía Eléctrica. (posteriormente estructurada, reglamentada y denominada por la CRE como Temporada Abierta) - La iniciativa de Ley Estatal para la Reglamentación de Autorizaciones Municipales en la Construcción de Centrales Eólicas.

14 En el 2005 se instruye una campaña de regularización de la tenencia de la tierra desde el Poder Ejecutivo Estatal hacia la Secretaría General de Gobierno, para los polígonos de intención de desarrollo expuestos por los permisionarios de la CRE, entiéndase como desarrolladores de proyectos eólicos.

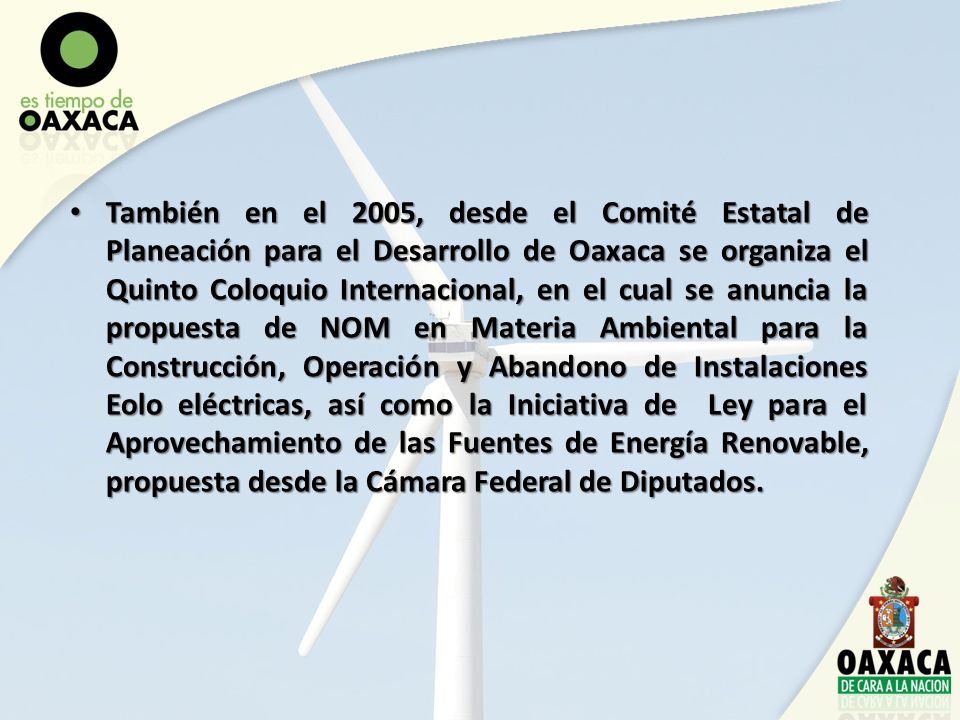

15 También en el 2005, desde el Comité Estatal de Planeación para el Desarrollo de Oaxaca se organiza el Quinto Coloquio Internacional, en el cual se anuncia la propuesta de NOM en Materia Ambiental para la Construcción, Operación y Abandono de Instalaciones Eolo eléctricas, así como la Iniciativa de Ley para el Aprovechamiento de las Fuentes de Energía Renovable, propuesta desde la Cámara Federal de Diputados.

16 En el año 2006 se conforma la subasta pública de capacidades de interconexión mediante la Temporada Abierta, deslindándose de los Proyectos Inmediatos y de la Mini Temporada, en el sentido de obligarse contra el ejercicio de una fianza a usar la capacidad en líneas y subestaciones que añadirá la CFE durante el 2009 y al adherirse a una nueva metodología de porteo;

17 mientras que los proyectos inmediatos sólo usan la capacidad en líneas y subestaciones existente hasta el 2009 y emplean la actual metodología de porteo; así como los proyectos en actual construcción de la Mini Temporada se obligan a reforzar líneas y subestaciones, empleando también la actual metodología de porteo.

18 A principios del 2007 se inaugura oficialmente la central eólica La Venta II y la CFE convoca a licitación pública internacional a La Venta III en la modalidad de productor independiente de energía , es decir, externo a la CFE.

19

20

21

22 A inicios del 2008, desde la ya desaparecida Coordinación General de Proyectos Estratégicos, se organiza el Primer Encuentro Internacional para el Fomento de las Energías Renovables en el Estado de Oaxaca, siendo a su vez el Sexto Coloquio Eólico y el primer foro estatal para debatir oportunidades de inversión en hidroelectricidad, fotovoltaica distribuida, agro combustibles y rellenos sanitarios.

23 En este mismo año, desde la Dirección de Energía Sustentable y Proyectos Estratégicos de la Secretaría de Economía Estatal, hemos impulsado una agenda dinámica directamente con los principales actores del proyecto eólico, integrados en los siguientes grupos de trabajo: Grupo Interinstitucional para el Desarrollo de las Energías Sustentables del Estado, en coordinación con CRE, SENER, IIE, CONAE, CFE, PROMEXICO, SE Federal, CSE, SGG, ST, Congreso Local y el Senado.

24 Grupo Interinstitucional para la Promoción de Inversiones del Sector Energía del Estado de Oaxaca, en coordinación con CONACYT, PROMEXICO, Sistema de Universidades de Oaxaca, IPN, CINVESTAV, UNAM IIE, UNISTMO, INSTITUTO DE CIENCIAS DE LA ENERGÍA. Asociación de Presidentes Municipales del Corredor Eólico del Istmo de Tehuantepec.

25 Comisariados de Bienes Comunales y Ejidales del Corredor Eólico del Istmo de Tehuantepec.
Gobierno del Estado - Asociación Mexicana de Energía Eólica A.C.

26

27 CORREDOR EÓLICO PLAN DE GRAN VISIÓN

28 Refuerzos a la infraestructura de transmisión existente
VDD MIU RMN CDN CDD CHD ADD LOS RÍOS ACAYUCA CTS MACUSPANA DOS MID JUILE CHP KLV 1 TR 400/230 kV 225 MVA MEZ PEA Ope. Ini. 230 kV MAL PASO MANUEL MORENO TORRES TGU MATÍAS ROMERO POT. TXN 1 TR 230/115 kV 225 MVA TGD MATÍAS ROMERO CCA TGS PEM OCZ SAB CENTRAL EÓLICA “LA VENTA” IXT ERUS JUCHITÁN II VFD JUC THT ARR TGL Refuerzos a la infraestructura de transmisión existente SAC REF Ope. Ini. 115 kV

29 Red de Transmisión Oriental
A PUEBLA II OJO DE AGUA POT. TECALI A YAUTEPEC LRD ADS TEMASCAL II CHP COM SUBESTACIÓN COLECTORA “LA VENTOSA” 3 TRANSF. DE 375 MVA 400/230 kV 2 TRANSF. DE 375 MVA 400/115 kV CEV ±300 MVAR 1113 ACSR 3C/F VDD LRS CERRO DE ORO MIU RMN CDN CDD VHN CHD ADD ACY TMU CTS MID CHP KLV JUILE MCD MEZ Ope. Ini. 230 kV PEA Zona de Eólicos MPS MMT OXP MATÍAS ROMERO POT. TGU TXN ZCH CCA TGD MRO CENTRAL EÓLICA “LA VENTA” TGS OCZ SAB EJT IXT THT JUCHITÁN II VFD TGL ANG JUC ARR REF SAC ROS Ope. Ini. 115 kV PUE CNJ LT 400 kV LT 230 kV POC HCO LT 115 kV

30 Propuesta para evacuar la corriente de la segunda fase
A PUEBLA II OJO DE AGUA POT. TECALI LRD SET CUACNOPALAN OAXACA 200 km ADS TEMASCAL II CHP COM VDD LRS CERRO DE ORO MIU RMN CDN CDD VHN CHD ADD ACY TMU CTS MID CHP KLV JUILE MCD MEZ Ope. Ini. 230 kV PEA MPS MMT OXP SET IXTEPEC 3,000 MW 218 km TGU TXN ZCH TGD CCA MRO TGS CENTRAL EÓLICA “LA VENTA” OCZ SAB EJT IXT THT JUCHITÁN DOS VFD TGL ANG JUC ARR REF SAC ROS Ope. Ini. 115 kV PUE CNJ LT 400 kV LT 230 kV POC HCO LT 115 kV

31 Características de los Aerogeneradores.
Centrales en operación: 1994 y 2008 Razón Social Fecha de entrada en operación Capacidad (MW) Características de los Aerogeneradores. Marca (KW) Altura (Mts.) Diámetro Número (Pza.) La Venta (CFE) (Recursos fiscales) 1994 1.5 Vestas 225 30 27 6 La Venta II (CFE) (Obra Pública Financiada) 2007 83.3 GAMESA 850 44 52 98 Parques Ecológicos de México S. A. de C. V. 1 Iberdrola. (Autoabastecimiento) 2008 80 94 Bii Nee Stipa Energía Eólica, S. A de C V 2 Iberdrola 26.35 31 1 Nueva Temporada Abierta. 2 Proyecto inmediato PPE: Pequeño Productor de Energía.

32 Características de los Aerogeneradores.
Centrales en construcción: 2008 Razón Social Capacidad (MW) Características de los Aerogeneradores. Marca (KW) Altura (Mts.) Diámetro Número (Pza.) EURUS S A P I de C V 1 (Autoabastecimiento) 250 Acciona 1,500 80 74 167 CERTE (IIE) (PPE) 1 Nueva Temporada Abierta. 2 Proyecto inmediato PPE: Pequeño Productor de Energía.

33 Características de los Aerogeneradores.
Centrales programadas: 2009 Razón Social Capacidad (MW) Características de los Aerogeneradores. Marca (KW) Altura (Mts.) Diámetro Número (Pza.) La Venta III (CFE) (PIE) 101.4 Gamesa 850 44 52 119 Eoliatec del Istmo, SA de CV.2 (Autoabastecimiento) 22 Por definir Eléctrica del Valle de México, S de RL.de C V.2 68 Clipper Wind 2,500 80 100 27 Fuerza Eólica del Istmo, S A de C. V. 2 (Autoabastecimiento) 50 Oaxaca I3 2 Proyecto inmediato. 3 Temporada abierta. PIE: Productor Independiente.

34 Características de los Aerogeneradores.
Centrales programadas: 2010 Razón Social Capacidad (MW) Características de los Aerogeneradores. Marca Capacidad (KW) Altura (Mts.) Diámetro Número (Pza.) Eoliatec del Istmo, SAPI de CV 3 (Autoabastecimiento) 142 Por definir Por definir Eoliatec del Pacífico, SAPI de CV 3 160.5 Fuerza Eólica del Istmo, S. A. de C. V (Autoabastecimiento) 50 Preneal de México, S. A. de C. V. (Vientos del Istmo). 3 395.9 Unión Fenosa Generación México, S. A. de C. V (Autoabastecimiento) 227.5 Oaxaca II (PIE) 101.4 3 Temporada Abierta.

35 Características de los Aerogeneradores.
Centrales programadas: 2011 Razón Social Capacidad (MW) Características de los Aerogeneradores. Marca Altura Diámetro Número Gamesa Energía, S. A. (Autoabastecimiento) 3 Iberdrola 288 GAMESA 850 44 52 245 Desarrollos Eólicos Mexicanos, S. A. de C. V. Forlasa. 227.5 Por definir Oaxaca III 3 (PIE) 101.4 3 Temporada Abierta. PIE: Productor Independiente.

36 Características de los Aerogeneradores.
Centrales programadas: 2012 Razón Social Capacidad (MW) Características de los Aerogeneradores. Marca Altura Diámetro Número Oaxaca IV 3 (PIE) 101.4 Por licitar 3 Temporada Abierta. PIE: Productor Independiente.

37 Resumen Capacidad Total MW TOTAL 2,579.00 Autoabastecimiento 1,986.95
CFE (Instalado) 85.50 CFE (IPP Por definir) 101.00 CFE (Oaxaca I, II, III y IV). 405.60 TOTAL 2,579.00

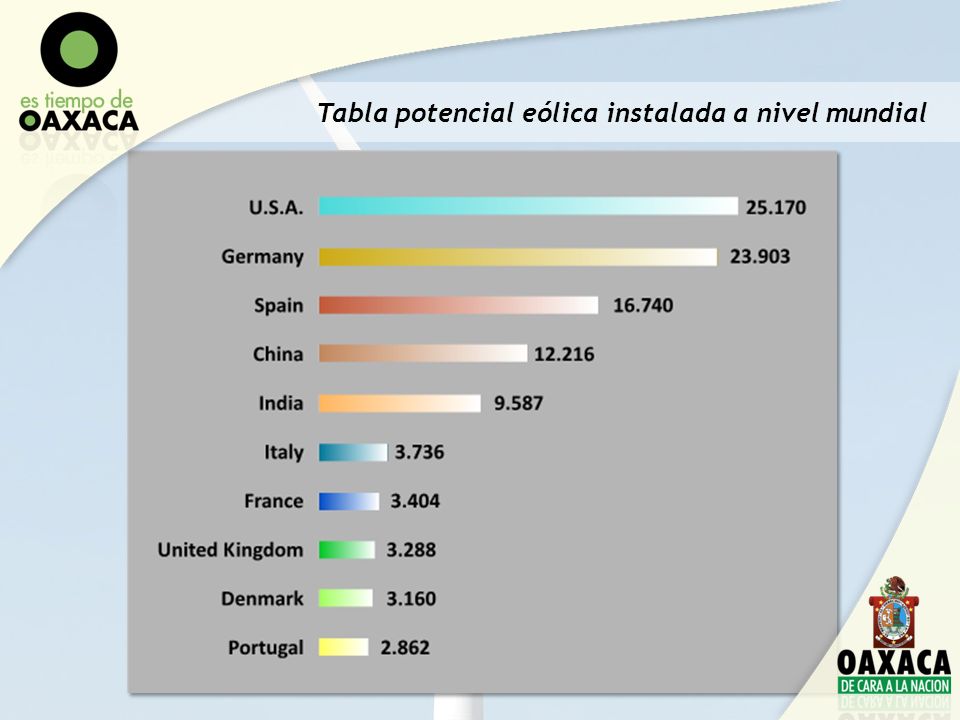

38 Tabla potencial eólica instalada a nivel mundial

39

40

41

42

43

44

45

46

47 POR SU ATENCIÓN GRACIAS

48 SECRETARÍA DE ECONOMÍA DEL GOBIERNO DEL ESTADO DE OAXACA
Ing. Fernando Mimiaga Sosa Director de Energía Sustentable y Proyectos Estratégicos Contacto: Carretera Oaxaca-Istmo km 11e.5, Tlalixtac de Cabrera, Oax., México. C.P , Ciudad Administrativa “Benemérito de las Américas”, Edificio 5 “Porfirio Díaz”, Primer Nivel. Teléfono oficina: 01 (951) ext Fax ext
