CIMENTACIONES DIRECTAS

Presentación del tema: "CIMENTACIONES DIRECTAS"— Transcripción de la presentación:

1 CIMENTACIONES DIRECTAS

2 INDICE Definición de cimentación
Clasificación y Tipología de cimentaciones Cimentaciones Directas Cimentaciones Superficiales Zapatas aisladas Zapatas combinadas y corridas Emparrillados Losas de cimentación Cimentaciones Semiprofundas Pozo de cimentación Cimentaciones Profundas Bibliografía

3 INTRODUCCION: Definición

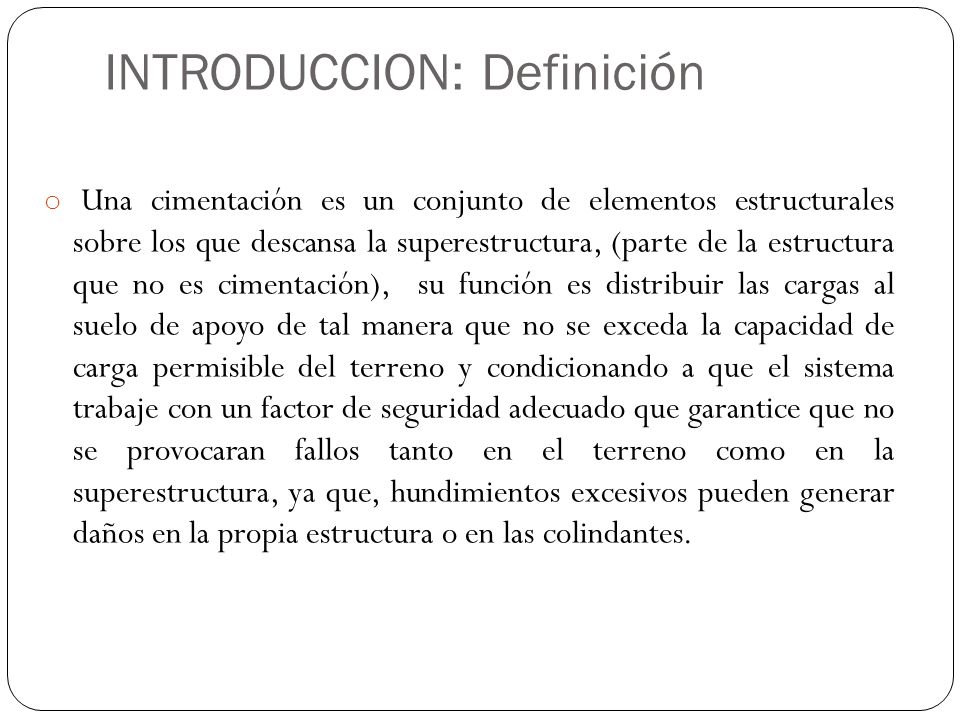

Una cimentación es un conjunto de elementos estructurales sobre los que descansa la superestructura, (parte de la estructura que no es cimentación), su función es distribuir las cargas al suelo de apoyo de tal manera que no se exceda la capacidad de carga permisible del terreno y condicionando a que el sistema trabaje con un factor de seguridad adecuado que garantice que no se provocaran fallos tanto en el terreno como en la superestructura, ya que, hundimientos excesivos pueden generar daños en la propia estructura o en las colindantes.

4

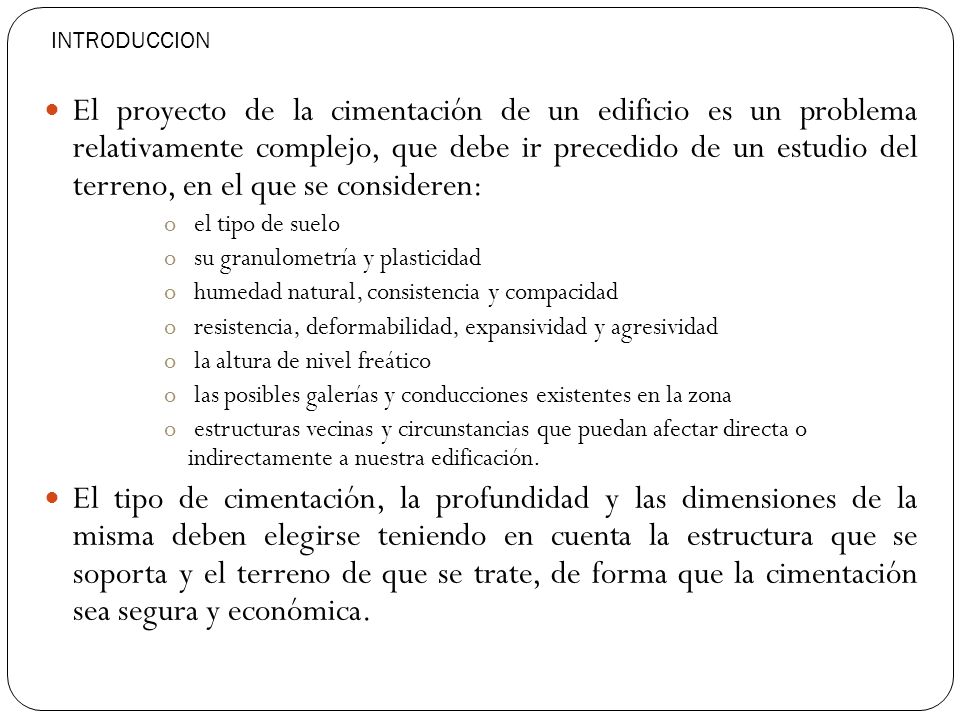

5 INTRODUCCION El proyecto de la cimentación de un edificio es un problema relativamente complejo, que debe ir precedido de un estudio del terreno, en el que se consideren: el tipo de suelo su granulometría y plasticidad humedad natural, consistencia y compacidad resistencia, deformabilidad, expansividad y agresividad la altura de nivel freático las posibles galerías y conducciones existentes en la zona estructuras vecinas y circunstancias que puedan afectar directa o indirectamente a nuestra edificación. El tipo de cimentación, la profundidad y las dimensiones de la misma deben elegirse teniendo en cuenta la estructura que se soporta y el terreno de que se trate, de forma que la cimentación sea segura y económica.

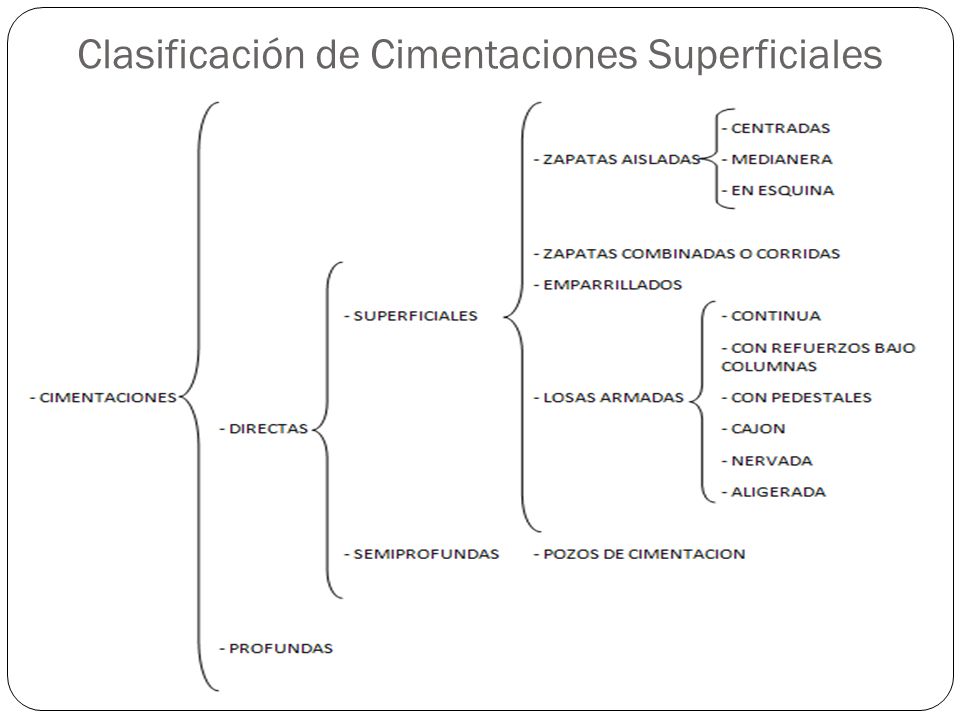

6 Clasificación de Cimentaciones Superficiales

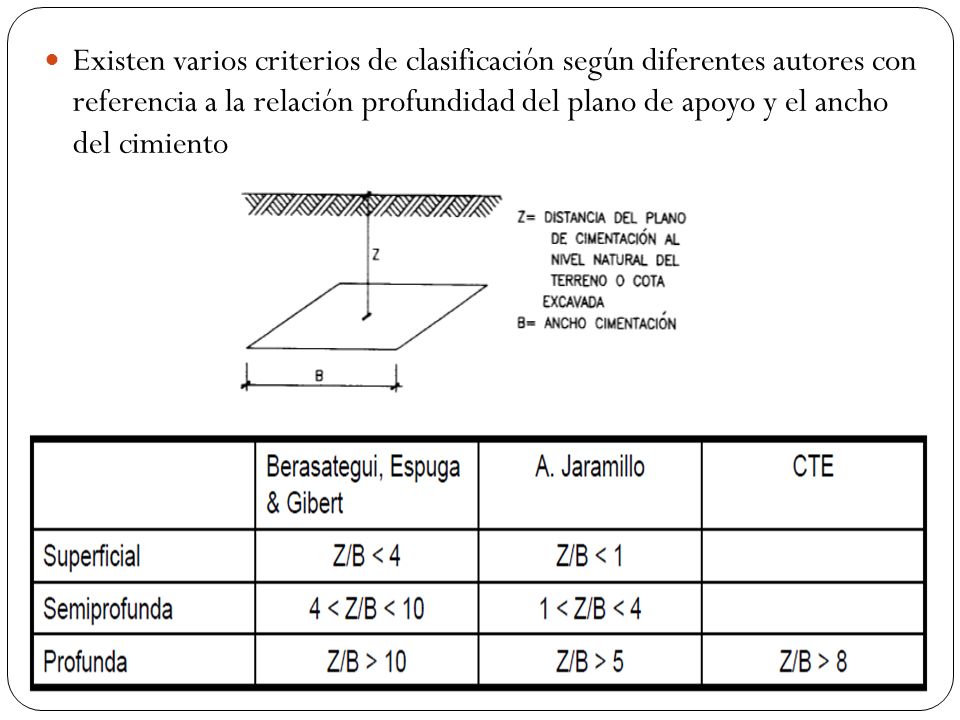

7 Existen varios criterios de clasificación según diferentes autores con referencia a la relación profundidad del plano de apoyo y el ancho del cimiento

8 CIMENTACIONES DIRECTAS O SUPERFICIALES

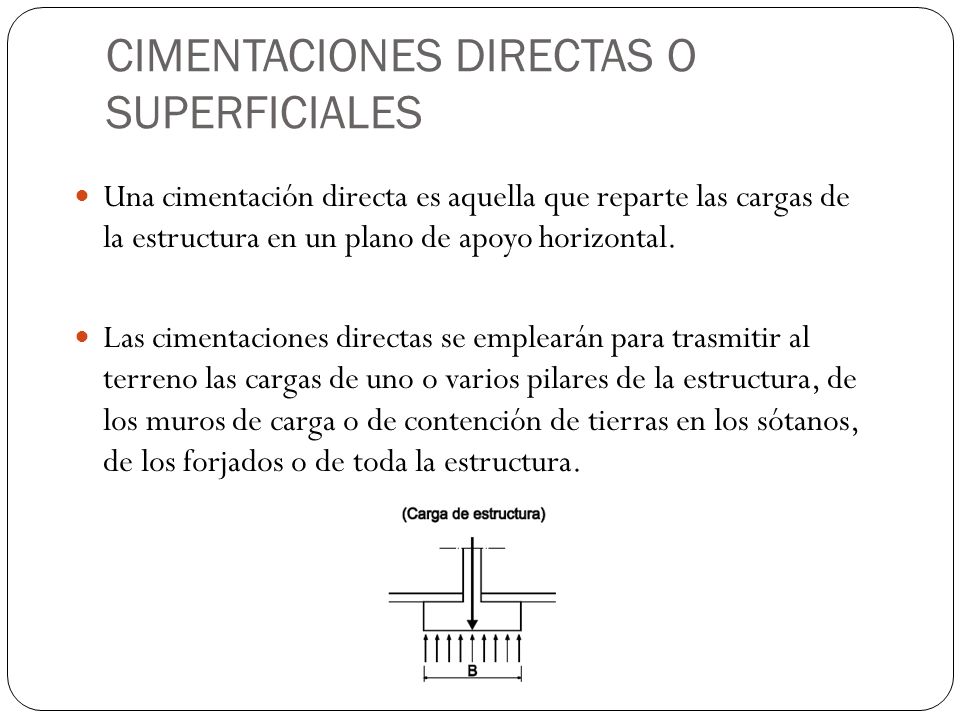

Una cimentación directa es aquella que reparte las cargas de la estructura en un plano de apoyo horizontal. Las cimentaciones directas se emplearán para trasmitir al terreno las cargas de uno o varios pilares de la estructura, de los muros de carga o de contención de tierras en los sótanos, de los forjados o de toda la estructura.

9 CIMIENTOS DIRECTOS O SUPERFICIALES

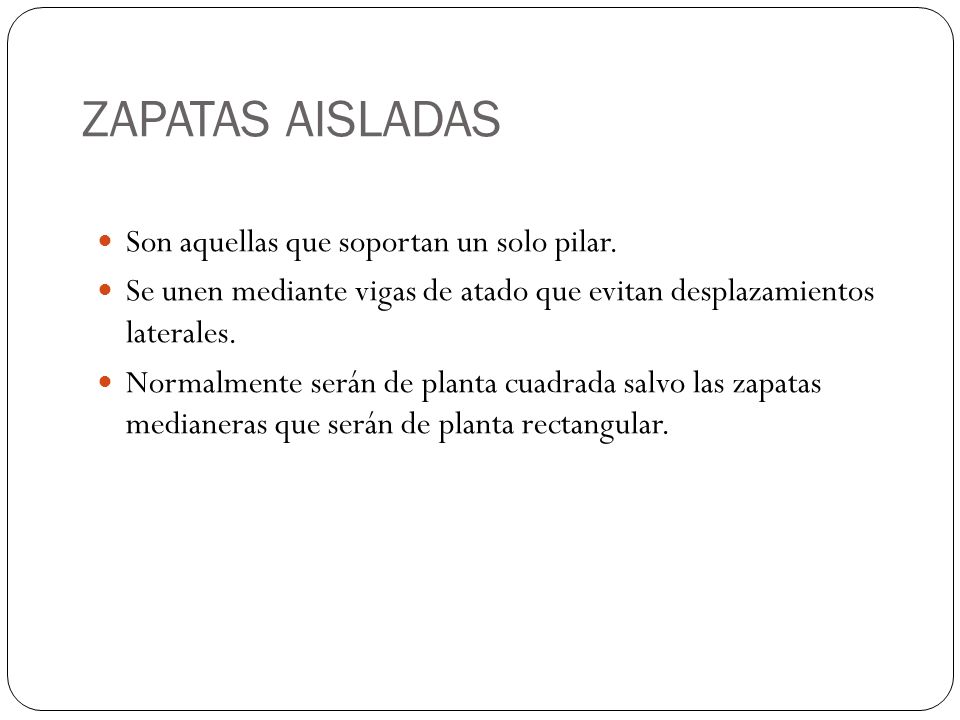

10 ZAPATAS AISLADAS Son aquellas que soportan un solo pilar.
Se unen mediante vigas de atado que evitan desplazamientos laterales. Normalmente serán de planta cuadrada salvo las zapatas medianeras que serán de planta rectangular.

11 Desde el punto de vista estructural se diferencian 2 tipos de zapatas aisladas.

12 Tipos de zapata aislada según donde recibe la carga:

13 Zapata Aislada Centrada
La carga de la estructura se sitúa en el centro de la zapata

14 Detalle de zapata aislada bajo pilar de hormigón armado

15 Detalle de zapata aislada bajo pilar metálico

16 Zapata Aislada Medianera
La carga se sitúa de manera excéntrica en una dirección.

17 Zapata Aislada en Esquina
Tipo de zapata Bi-excéntrica, es decir, que es excéntrica en 2 direcciones.

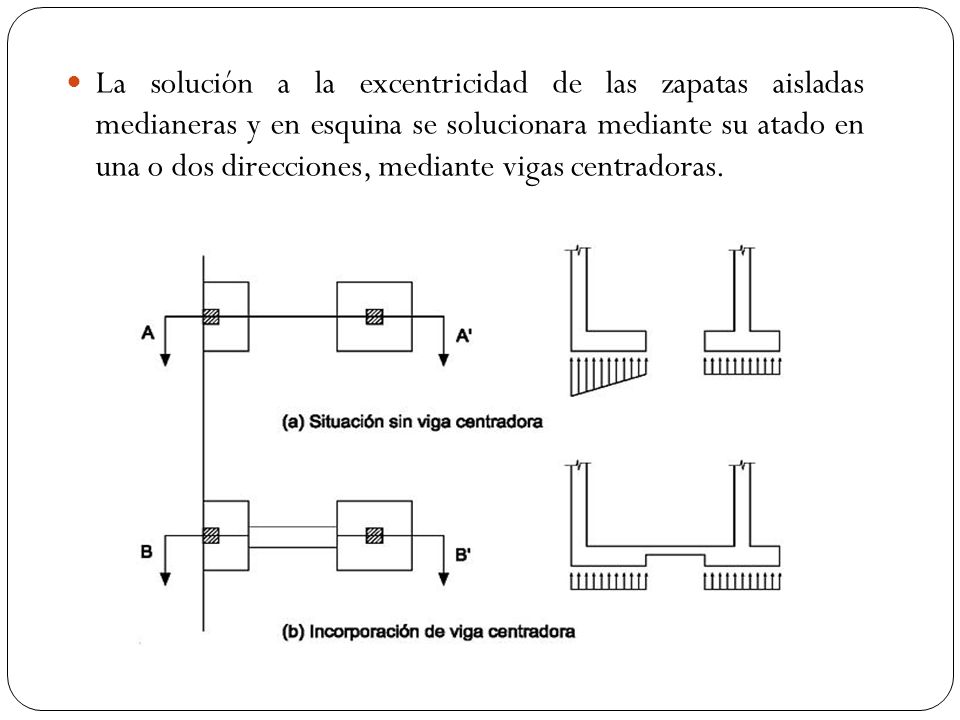

18 La solución a la excentricidad de las zapatas aisladas medianeras y en esquina se solucionara mediante su atado en una o dos direcciones, mediante vigas centradoras.

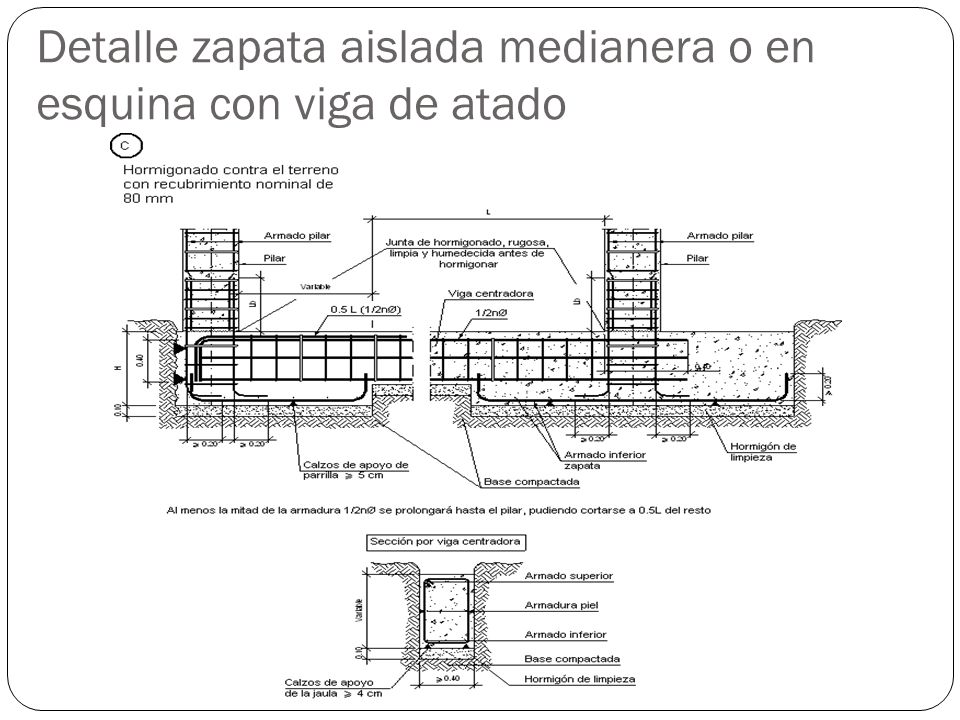

19 Detalle zapata aislada medianera o en esquina con viga de atado

20 Zapatas Combinadas o Corridas

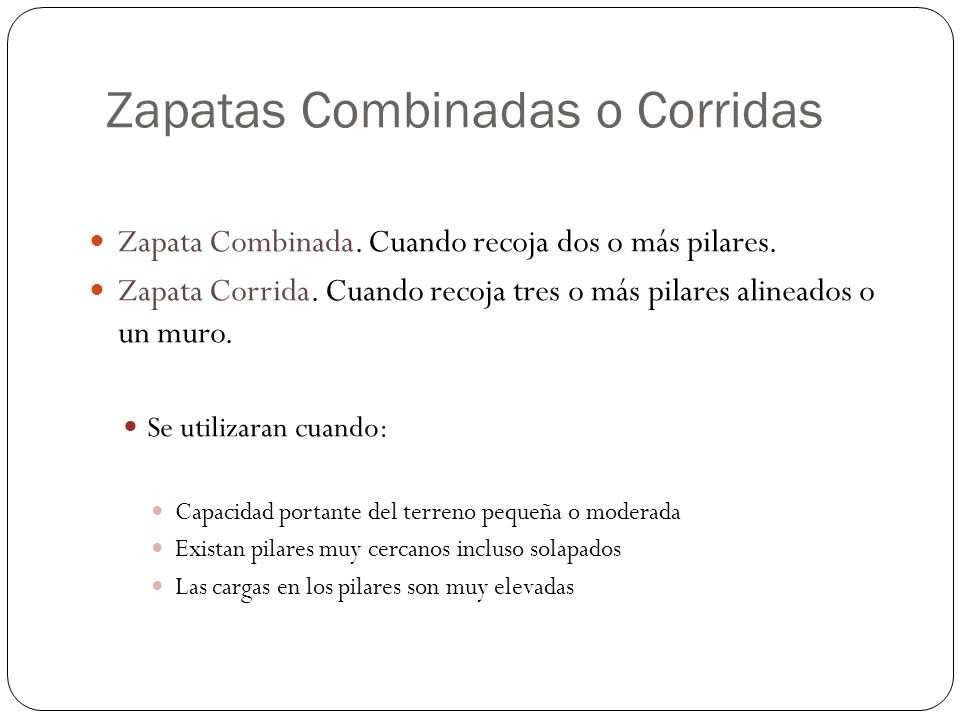

Zapata Combinada. Cuando recoja dos o más pilares. Zapata Corrida. Cuando recoja tres o más pilares alineados o un muro. Se utilizaran cuando: Capacidad portante del terreno pequeña o moderada Existan pilares muy cercanos incluso solapados Las cargas en los pilares son muy elevadas

21 Detalle de Zapata combinada

22

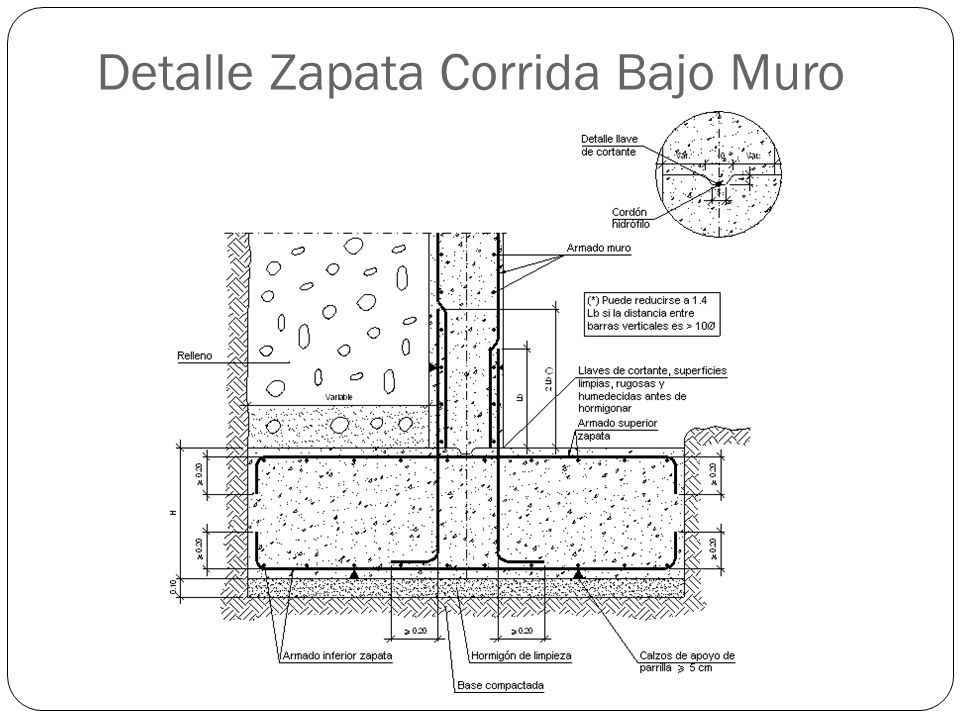

23 Detalle Zapata Corrida Bajo Muro

24

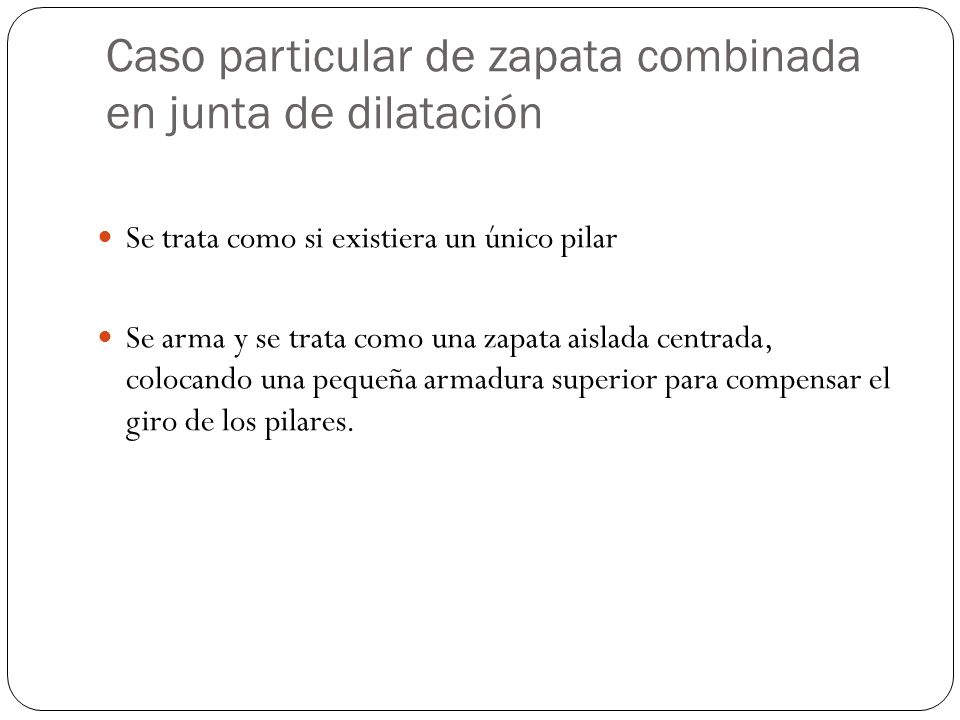

25 Caso particular de zapata combinada en junta de dilatación
Se trata como si existiera un único pilar Se arma y se trata como una zapata aislada centrada, colocando una pequeña armadura superior para compensar el giro de los pilares.

26

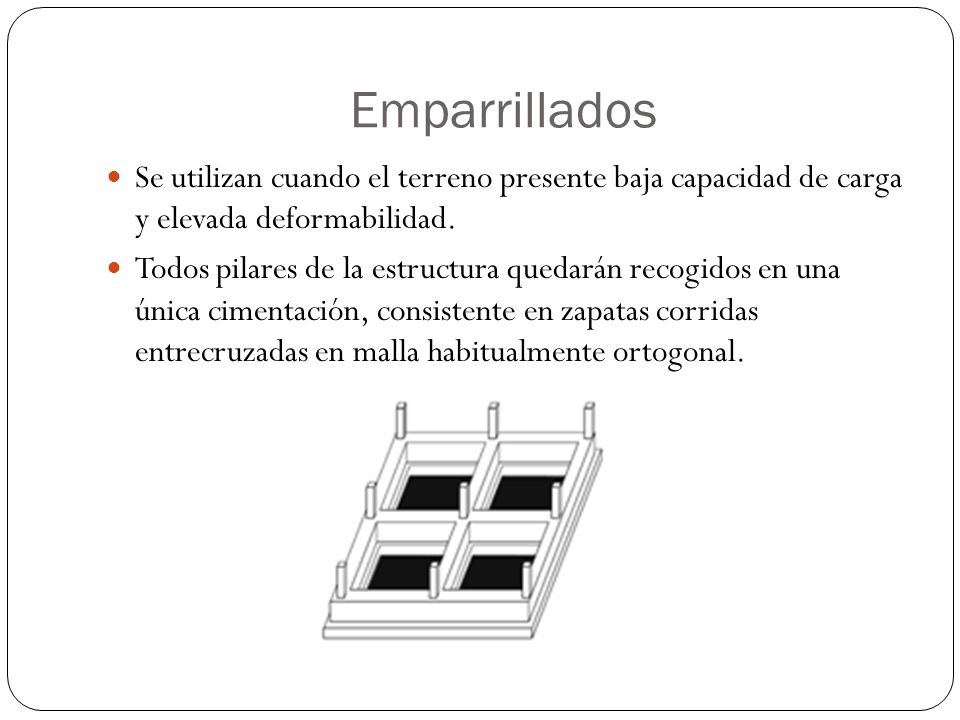

27 Emparrillados Se utilizan cuando el terreno presente baja capacidad de carga y elevada deformabilidad. Todos pilares de la estructura quedarán recogidos en una única cimentación, consistente en zapatas corridas entrecruzadas en malla habitualmente ortogonal.

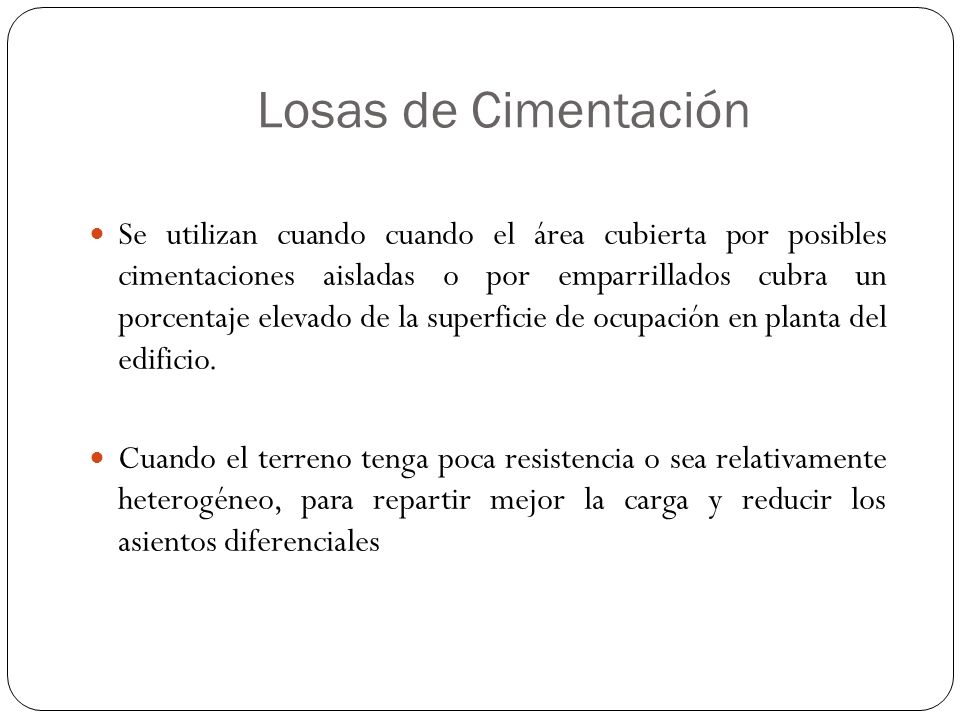

28 Losas de Cimentación Se utilizan cuando cuando el área cubierta por posibles cimentaciones aisladas o por emparrillados cubra un porcentaje elevado de la superficie de ocupación en planta del edificio. Cuando el terreno tenga poca resistencia o sea relativamente heterogéneo, para repartir mejor la carga y reducir los asientos diferenciales

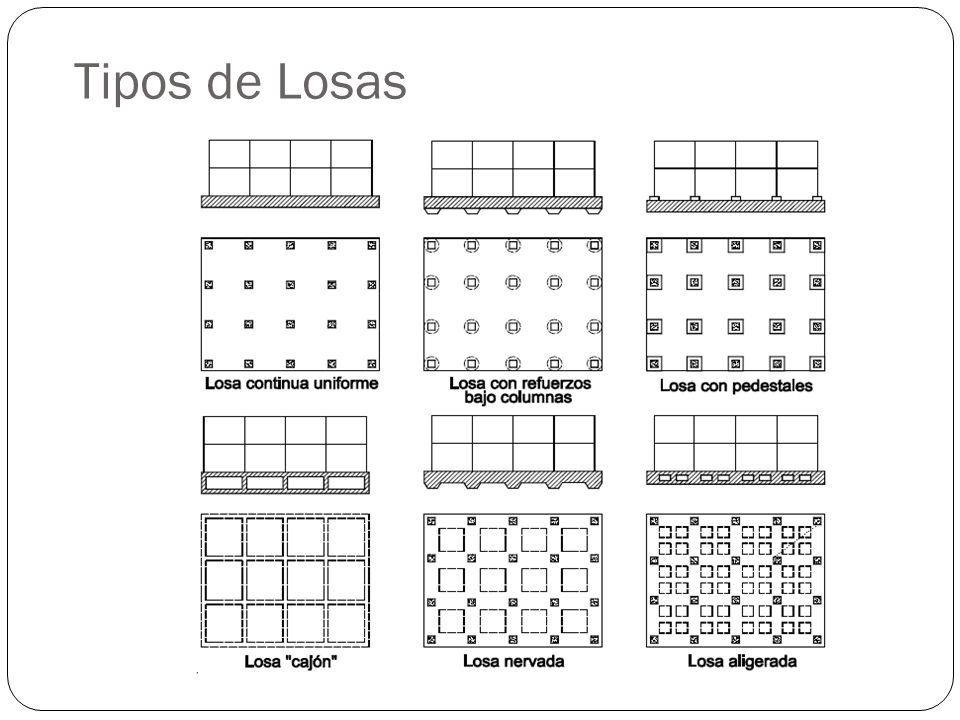

29 Tipos de Losas

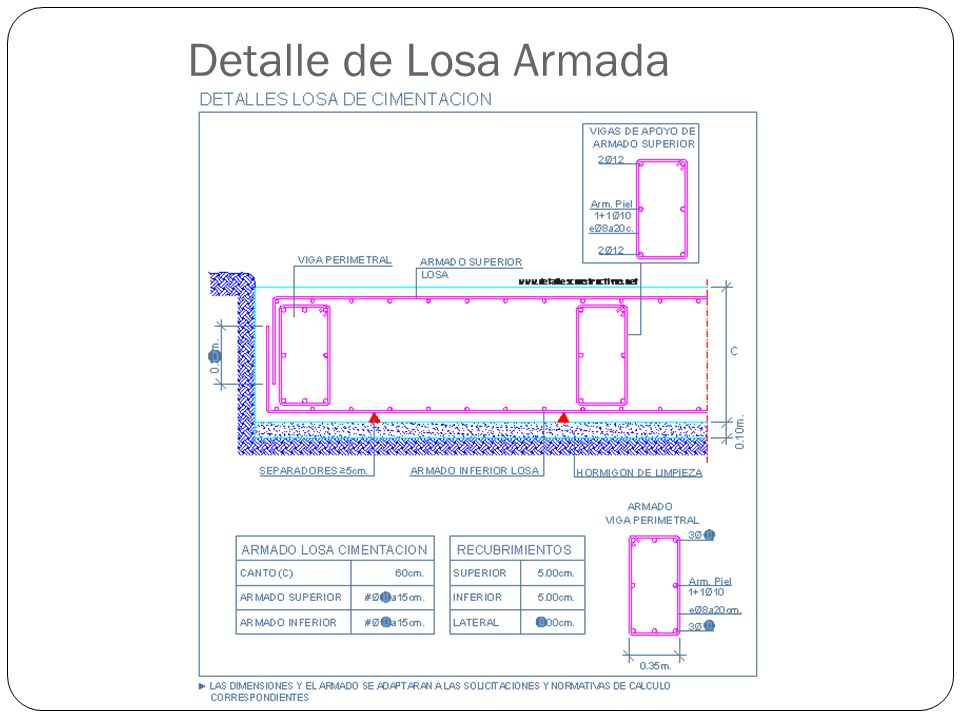

30 Detalle de Losa Armada

31

32 Cimentaciones SemiProfundas Pozos de cimentación

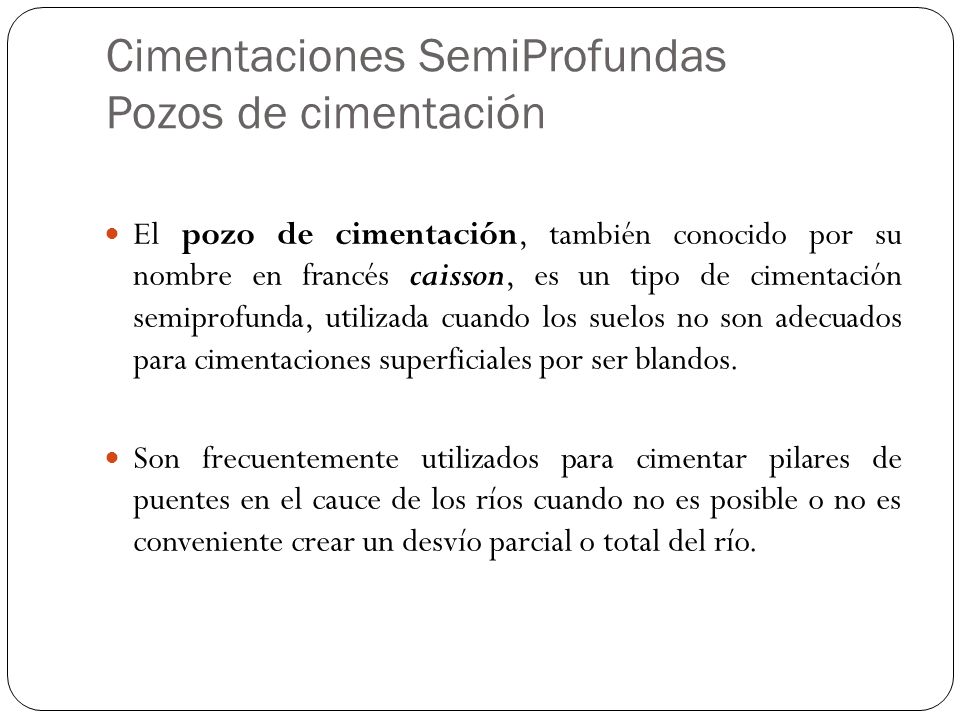

El pozo de cimentación, también conocido por su nombre en francés caisson, es un tipo de cimentación semiprofunda, utilizada cuando los suelos no son adecuados para cimentaciones superficiales por ser blandos. Son frecuentemente utilizados para cimentar pilares de puentes en el cauce de los ríos cuando no es posible o no es conveniente crear un desvío parcial o total del río.

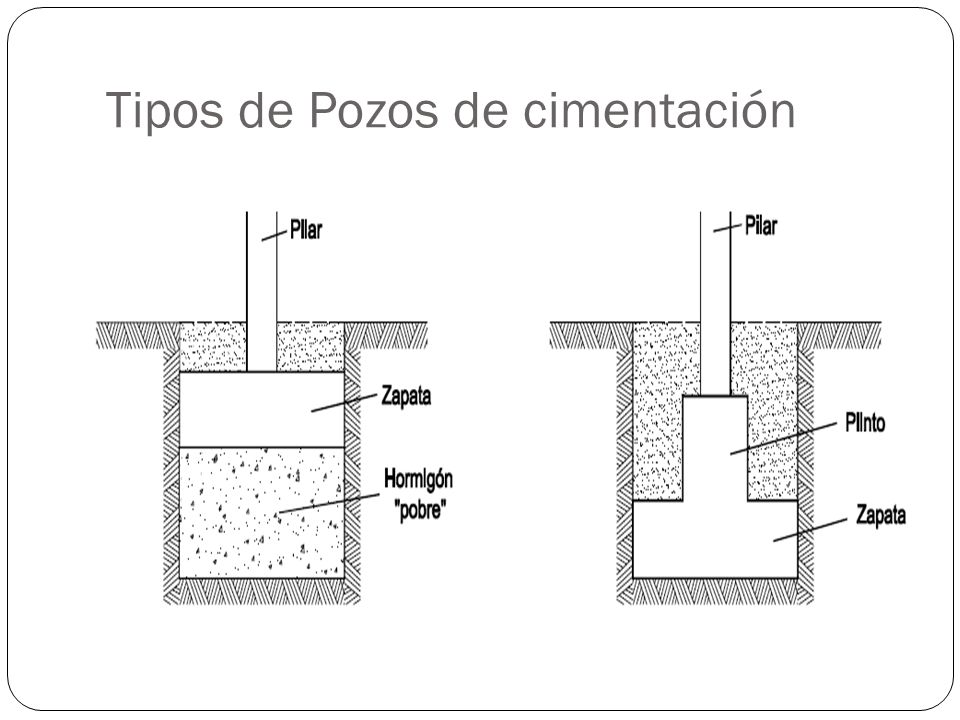

33 Tipos de Pozos de cimentación

34

35 Bibliografía Libros Normativa Webs
Jiménez Montoya. Hormigón Armado. 15º Edición (pdf) J. Calavera. Proyecto y Calculo de Estructuras de Hormigón) (pdf) Normativa Código Técnico de la Edificación. DB-SE-C (pdf) Instrucción al Hormigón Estructural (EHE-08) (pdf) Guía de Cimentaciones en Obra de Carreteras (GCOC) (pdf) Webs
