BLOQUE TEMATICO 1 UNIDAD TEMATICA 3 LECCION 7 ZAPATAS AISLADAS

Presentación del tema: "BLOQUE TEMATICO 1 UNIDAD TEMATICA 3 LECCION 7 ZAPATAS AISLADAS"— Transcripción de la presentación:

1 BLOQUE TEMATICO 1 UNIDAD TEMATICA 3 LECCION 7 ZAPATAS AISLADAS

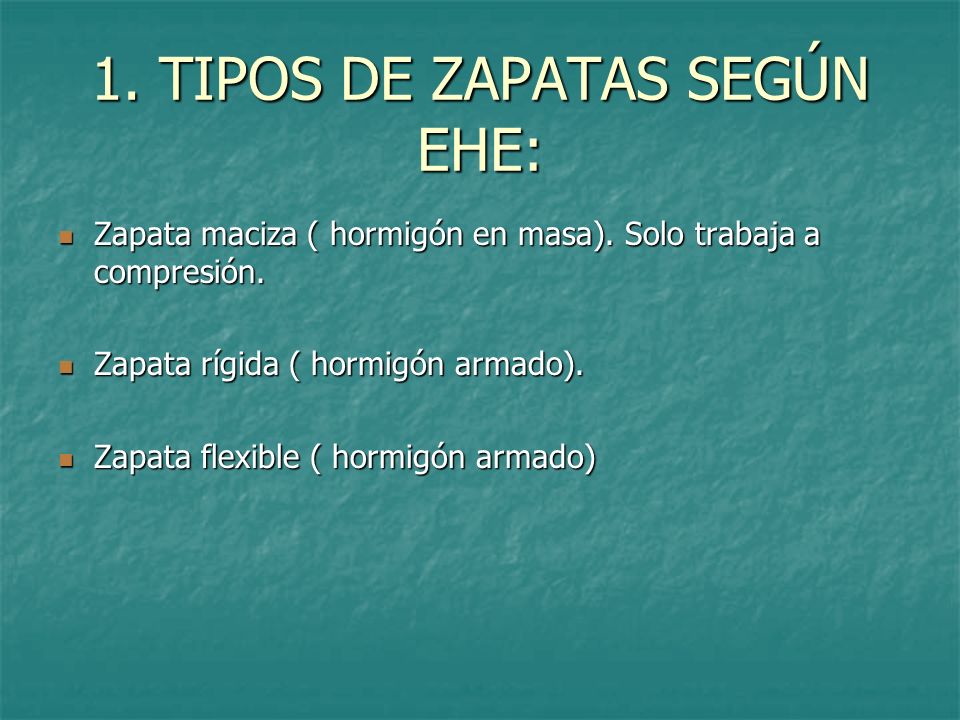

2 1. TIPOS DE ZAPATAS SEGÚN EHE:
Zapata maciza ( hormigón en masa). Solo trabaja a compresión. Zapata rígida ( hormigón armado). Zapata flexible ( hormigón armado)

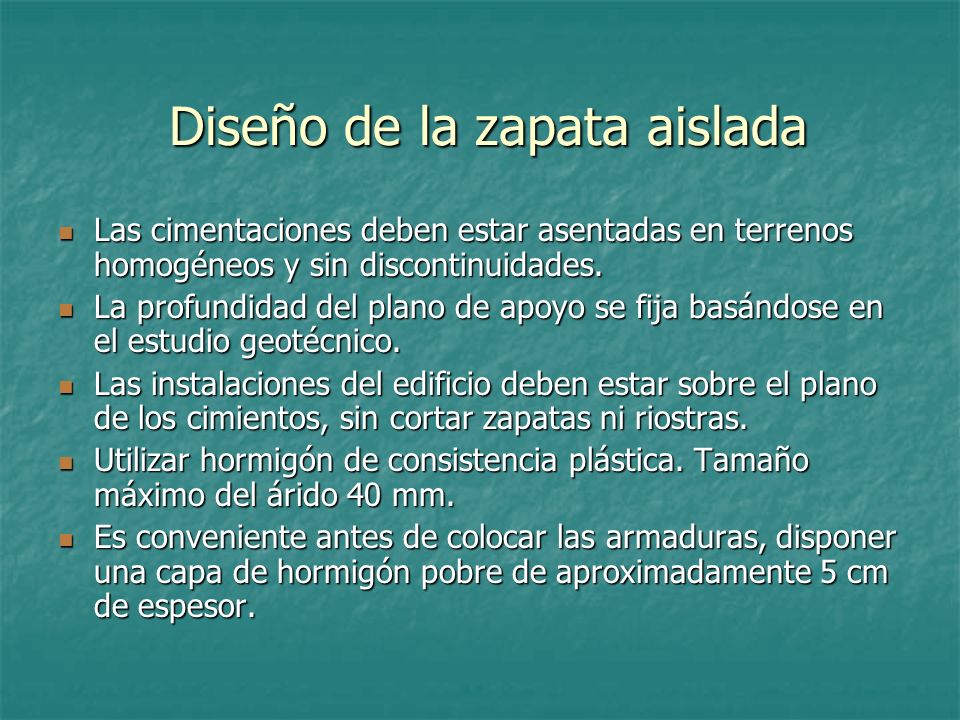

3 Diseño de la zapata aislada
Las cimentaciones deben estar asentadas en terrenos homogéneos y sin discontinuidades. La profundidad del plano de apoyo se fija basándose en el estudio geotécnico. Las instalaciones del edificio deben estar sobre el plano de los cimientos, sin cortar zapatas ni riostras. Utilizar hormigón de consistencia plástica. Tamaño máximo del árido 40 mm. Es conveniente antes de colocar las armaduras, disponer una capa de hormigón pobre de aproximadamente 5 cm de espesor.

4 Forma de trabajo: Reacciones: terreno.
Acciones: peso del pilar, peso propio de la zapata, peso del terreno que asienta sobre la zapata. Tipos de armaduras: Principales o longitudinales. Secundarias o transversales.

5 Proceso constructivo. Limpieza y desbroce del solar.
Comprobación de medidas y niveles. Replanteo Excavación hasta la cota superior del cimiento Excavación de zapatas y riostras. Encofrado de las zapatas. Colocación de la armadura inferior con separadores. Colocación de la armadura de espera de los pilares. Colocación de la armadura de riostras. Hormigonado, vibrado y curado.

6 Aspectos a tener en cuenta:
La excavación se efectuara inmediatamente antes del vertido del hormigón de limpieza para evitar que el terreno sufra cualquier deterioro. Se deben evitar asientos diferenciales. No verter hormigón en exceso. Verificar la estanqueidad de los encofrados para impedir las perdidas de lechadas. La armadura del pilar debe inmovilizarse, para que durante el hormigonado no cambie de posición.

7 2. ZAPATAS DE MEDIANERIA FUNCION:
La excentricidad del pilar respecto a la zapata es total, la cara exterior del pilar y la de la zapata coinciden. Dimensión mayor, paralela a la medianeria, para hacer mas pequeña la excentricidad.

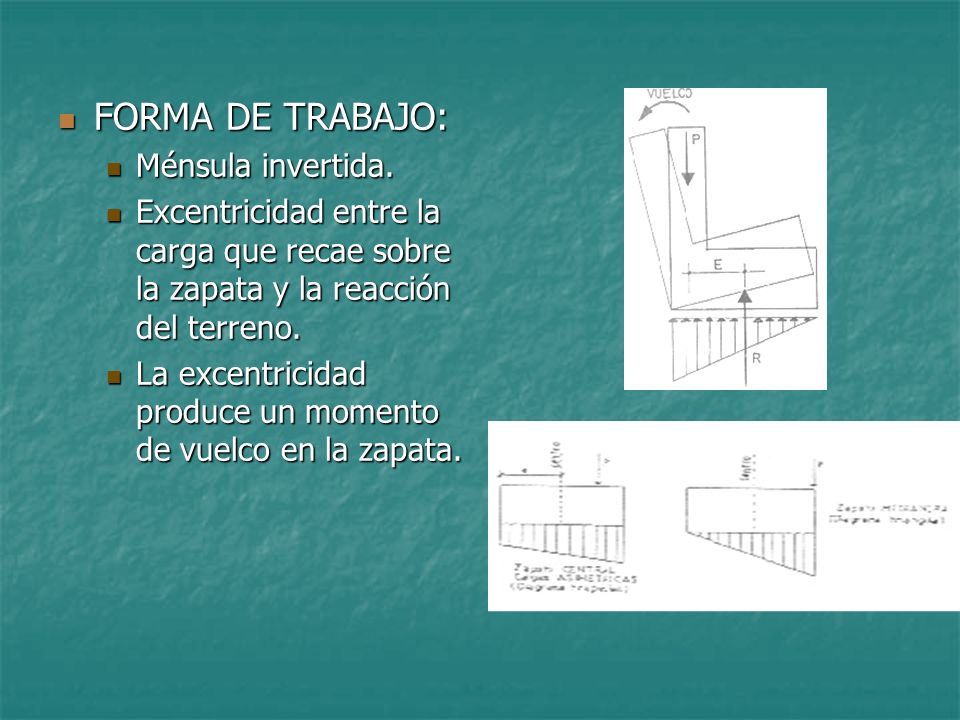

8 FORMA DE TRABAJO: Ménsula invertida.
Excentricidad entre la carga que recae sobre la zapata y la reacción del terreno. La excentricidad produce un momento de vuelco en la zapata.

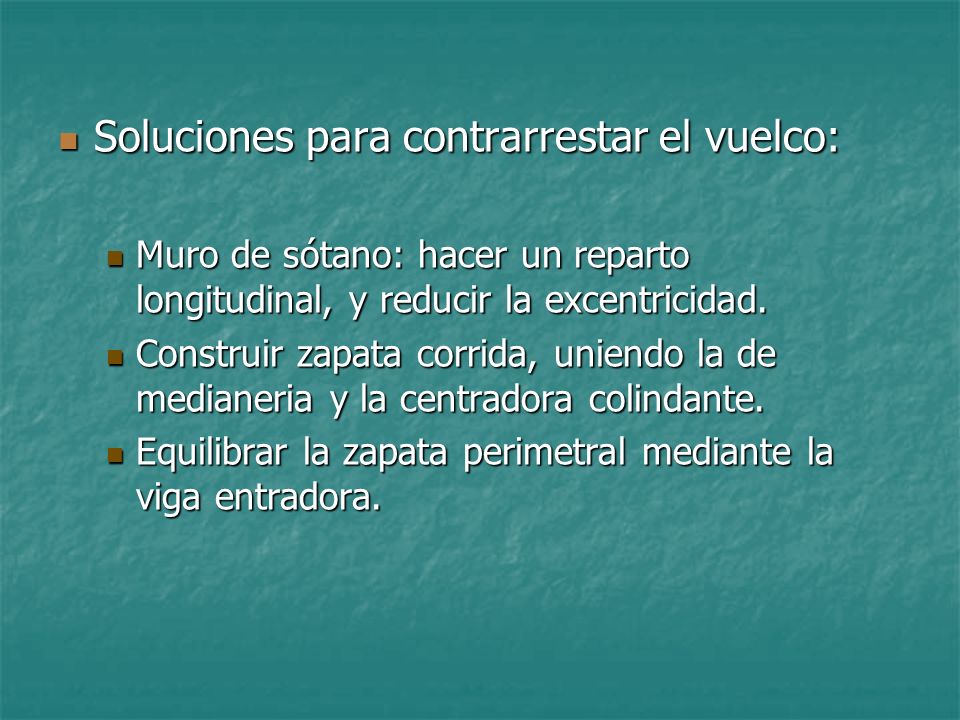

9 Soluciones para contrarrestar el vuelco:
Muro de sótano: hacer un reparto longitudinal, y reducir la excentricidad. Construir zapata corrida, uniendo la de medianeria y la centradora colindante. Equilibrar la zapata perimetral mediante la viga entradora.

10 Disposición de las armaduras:
Armadura inferior: zapatas de medianeria. Armadura superior: zapatas de esquina y zapatas centrales.

11 Técnica constructiva:
Preparación del solar. Replanteos. Excavación de cimientos. Refinado de pozos. Entibado. Hormigón de limpieza. Puesta en obra de las armaduras. Hormigonado. Previsión de juntas de hormigonado. Curado del hormigón.

12

13 Zapatas en esquina: Irán arriostradas mediante vigas centradoras , evitando asientos diferenciales.

14 Zapatas de esquina en fosos de ascensores.

15 Zapatas de hormigón en masa.
Zapatas con enano.

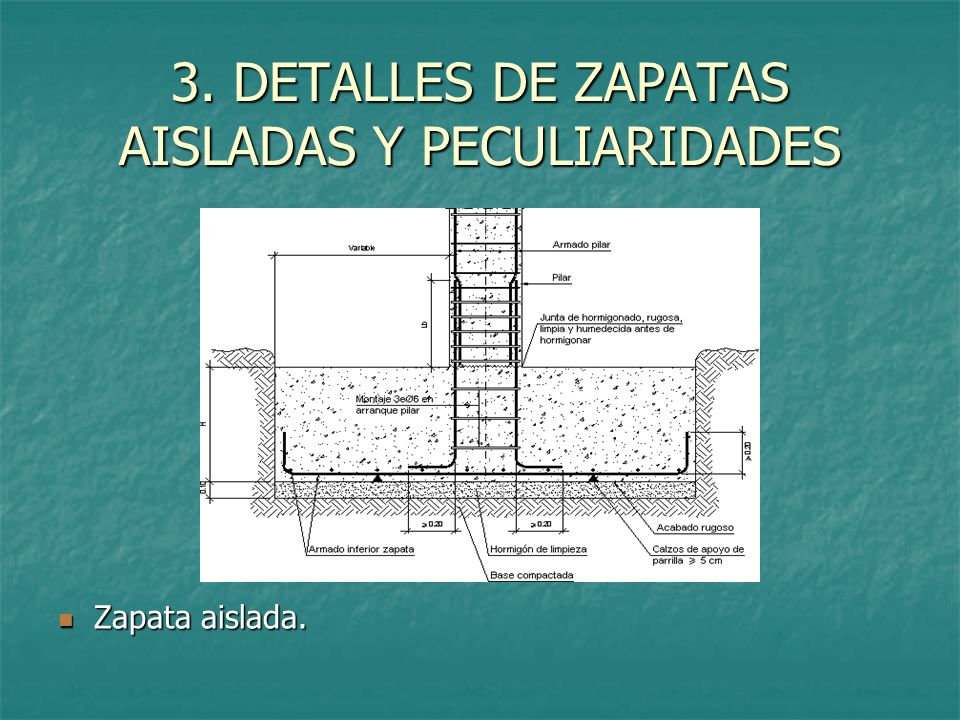

16 3. DETALLES DE ZAPATAS AISLADAS Y PECULIARIDADES
Zapata aislada.

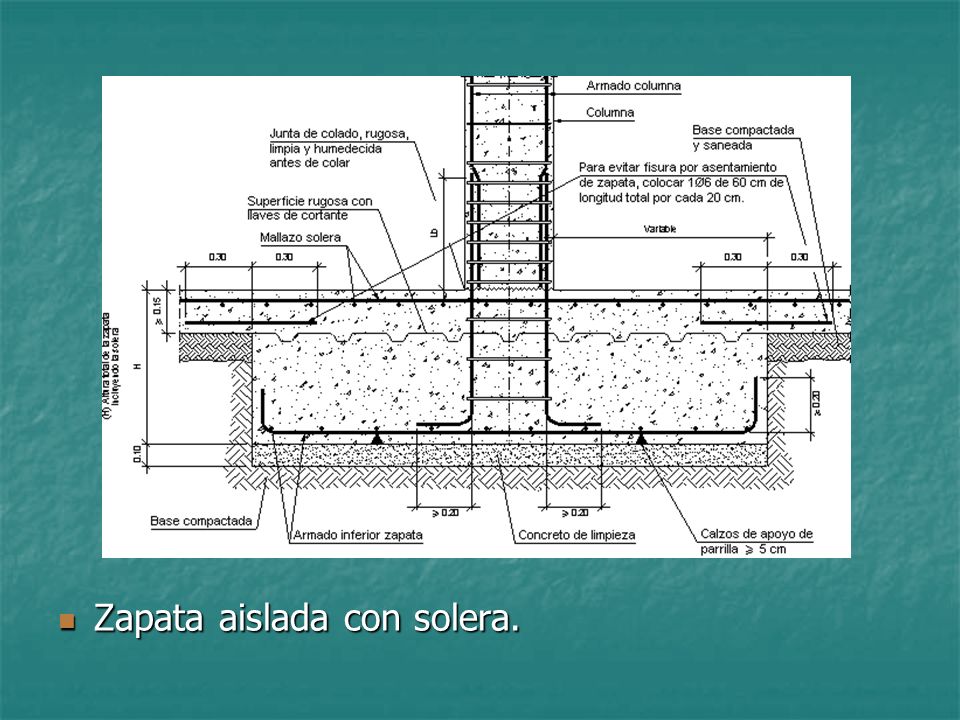

17 Zapata aislada con solera.

18 Zapata sobre foso de cimentación.

19 Zapata en junta de dilatación.

20 Unión de zapatas a distinto nivel.
