2 ¿Qué es una fundación? Una fundación es aquella parte de la estructura que tiene como función transmitir en forma adecuada las cargas de la estructura al suelo y brindar a la misma un sistema de apoyo estable.

3 Tipos de fundaciones Fundaciones Superficiales Aisladas Corridas
Excéntrica. Losas de fundación. Vigas de fundación Fundaciones Profundas Pilotes Micro pilotes Muros pantalla Fundaciones Mixtas Básicamente es una combinación de ambas fundaciones, con el fin de obtener una fundación mas eficiente.

4 Interacción suelo - fundación

5 Fundación aislada Es aquella en la que descansa o recae un solo pilar

6

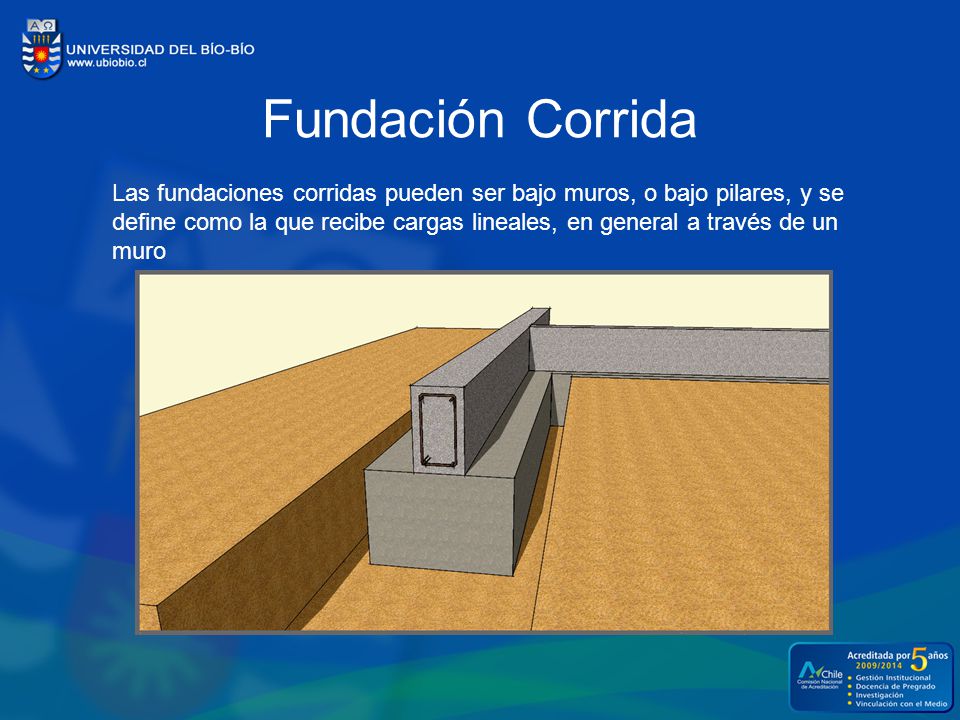

7 Fundación Corrida Las fundaciones corridas pueden ser bajo muros, o bajo pilares, y se define como la que recibe cargas lineales, en general a través de un muro

8

9 Fundación Excéntrica Es aquella en que las cargas recaen sobre ella en forma descentrada por lo cual producen un momento

10 Losa de Fundación Si el área de las fundaciónes superior al 50% del área total en planta de la estructura se aconseja una losa de fundación

11 Vigas de fundación La viga de fundación es un elemento estructural que permite tomar las cargas de muro y transmitirlas a la fundación aislada.

12

13 Fundaciones Profundas

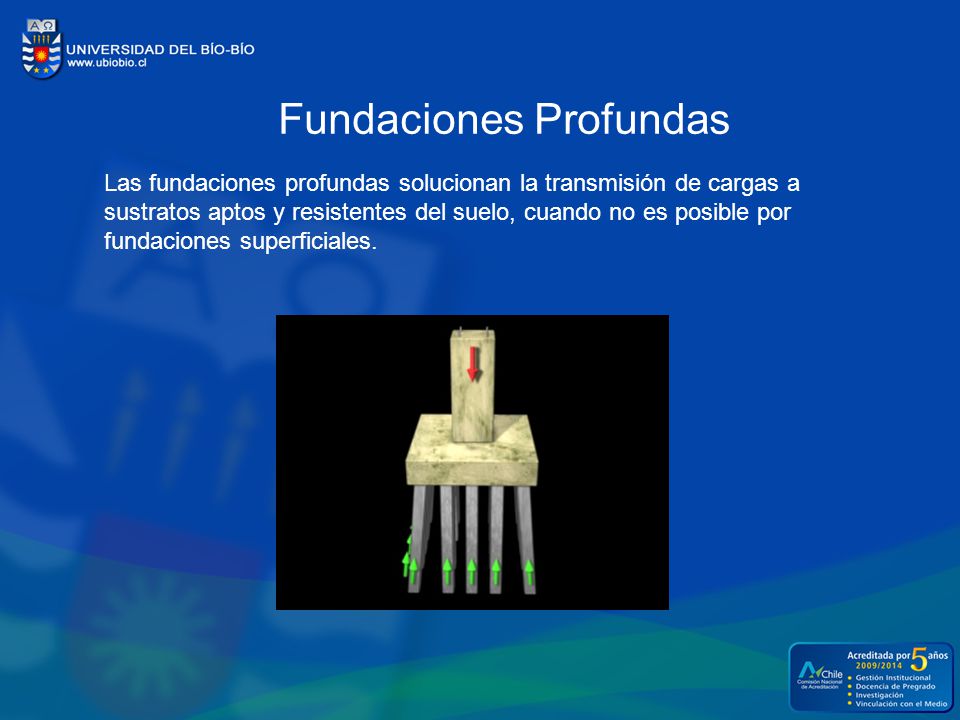

Las fundaciones profundas solucionan la transmisión de cargas a sustratos aptos y resistentes del suelo, cuando no es posible por fundaciones superficiales.

14 Pilotes Permite trasladar las cargas hasta un estrato resistente del suelo, cuando este se encuentra a una profundidad tal que hace inviable, técnica o económicamente, una cimentación más convencional mediante fundaciones superficiales. Destacamos 2 tipos de pilotes principalmente: In situ Prefabricados

15 Pilotes hincados ó prefabricados
son colocados verticalmente sobre la superficie del terreno y posteriormente "hincados" en el piso a base de golpes de "martinete", esto hace que el elemento descienda, penetrando el terreno, tarea que se prolonga hasta que se alcanza la profundidad del estrato resistente y se produzca el "rechazo"

16 Pilotes in situ La denominación se aplica cuando el método constructivo consiste en realizar una perforación en el suelo a la cual se le colocará un armado en su interior y posteriormente se rellenará con concreto.

17 Sistema de micro pilotes
Micro pilotes son sinónimos que definen a un pilote de pequeño diámetro, que transmite la carga de una estructura a estratos de suelos más profundos, principalmente por rozamiento con el suelo y en mucha menor medida por su punta.

18 La resistencia de los micropilotes depende de la adherencia por roce entre el terreno y el fuste; y de la estabilidad de la punta en un terreno compactado.

19 Muro pantalla El muro pantalla es un muro de contención que se construye antes de realizar el vaciado de tierras.

20 Usos del Muro Pantalla Muro de contención
Barrera impermeable (cimentación de presas) Elemento de pantalla como pilote
