Presentación del tema: "AEROGEL Zuriñe Miguel García Belén Cabañas de Paz."— Transcripción de la presentación:

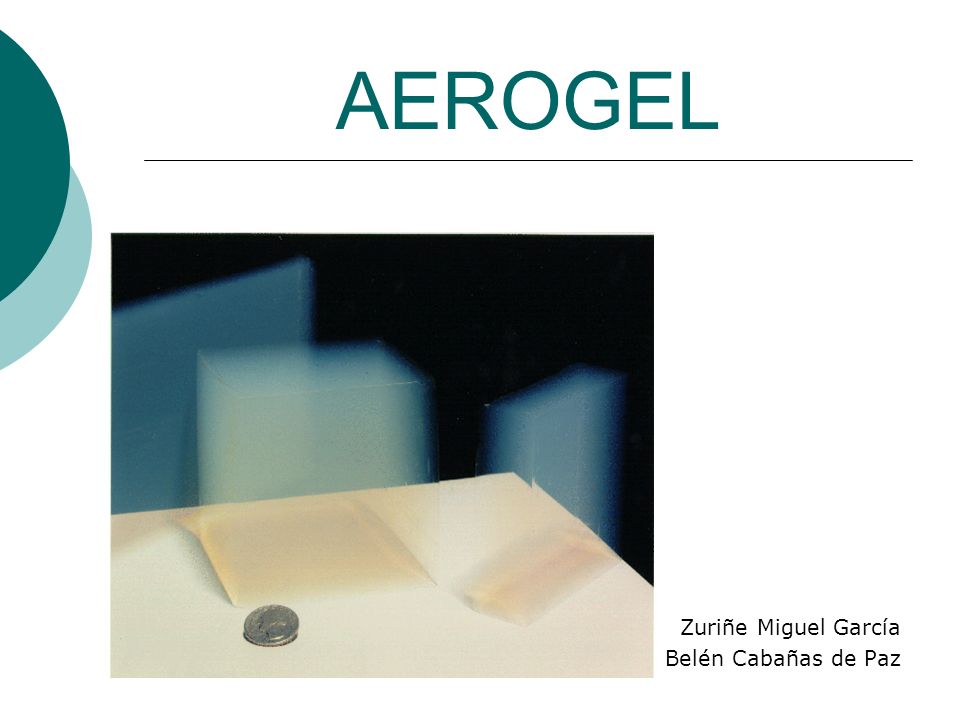

1 AEROGEL Zuriñe Miguel García Belén Cabañas de Paz

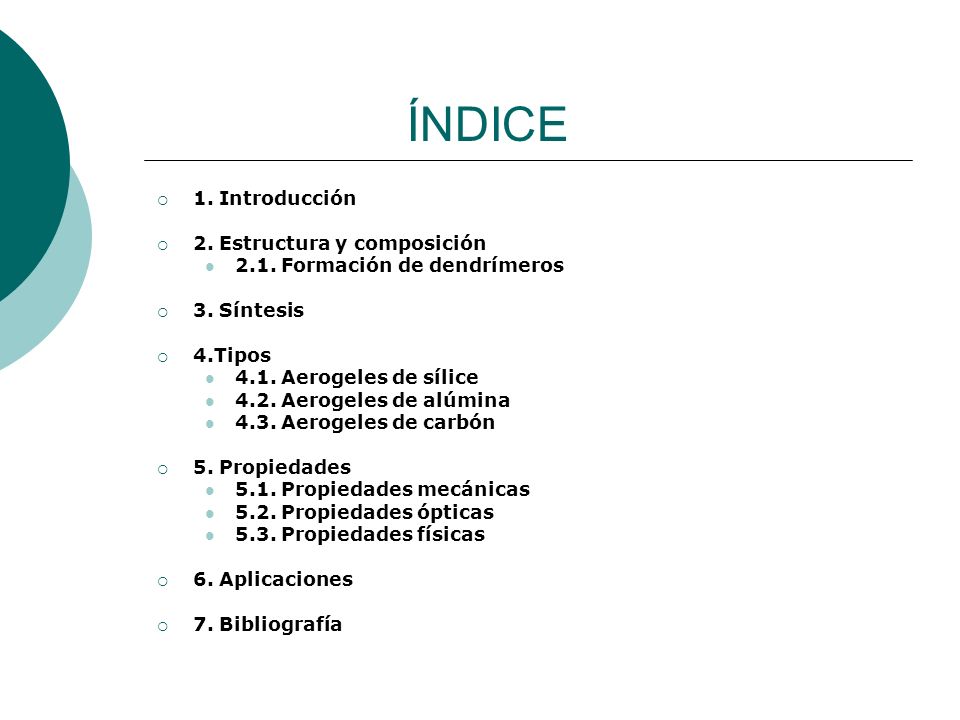

2 ÍNDICE 1. Introducción 2. Estructura y composición 2.1. Formación de dendrímeros 3. Síntesis 4.Tipos 4.1. Aerogeles de sílice 4.2. Aerogeles de alúmina 4.3. Aerogeles de carbón 5. Propiedades 5.1. Propiedades mecánicas 5.2. Propiedades ópticas 5.3. Propiedades físicas 6. Aplicaciones 7. Bibliografía

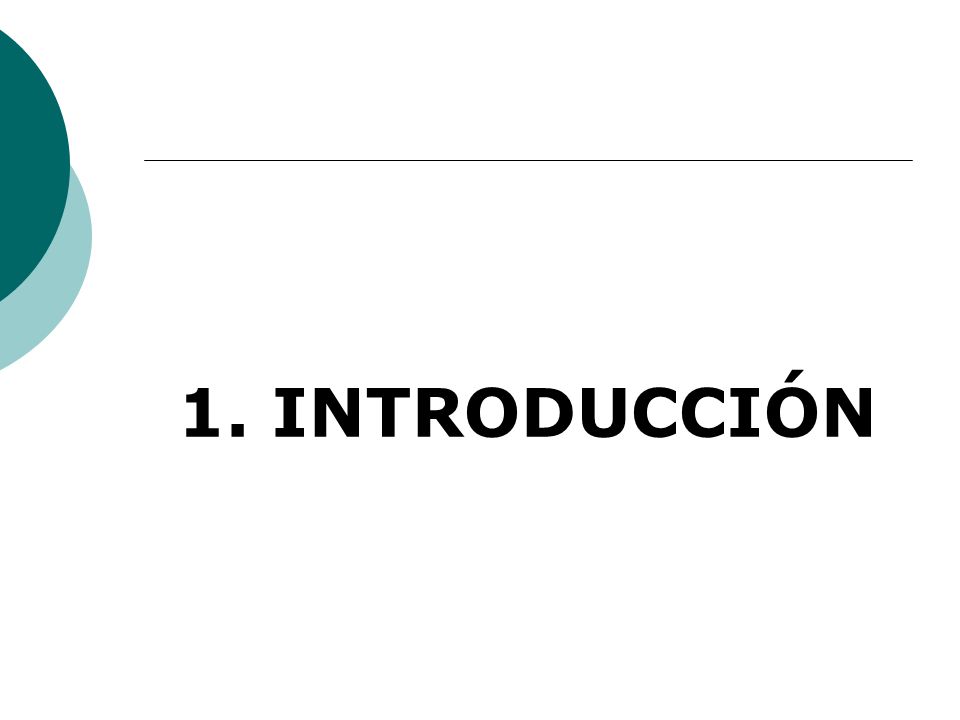

3 1. INTRODUCCIÓN

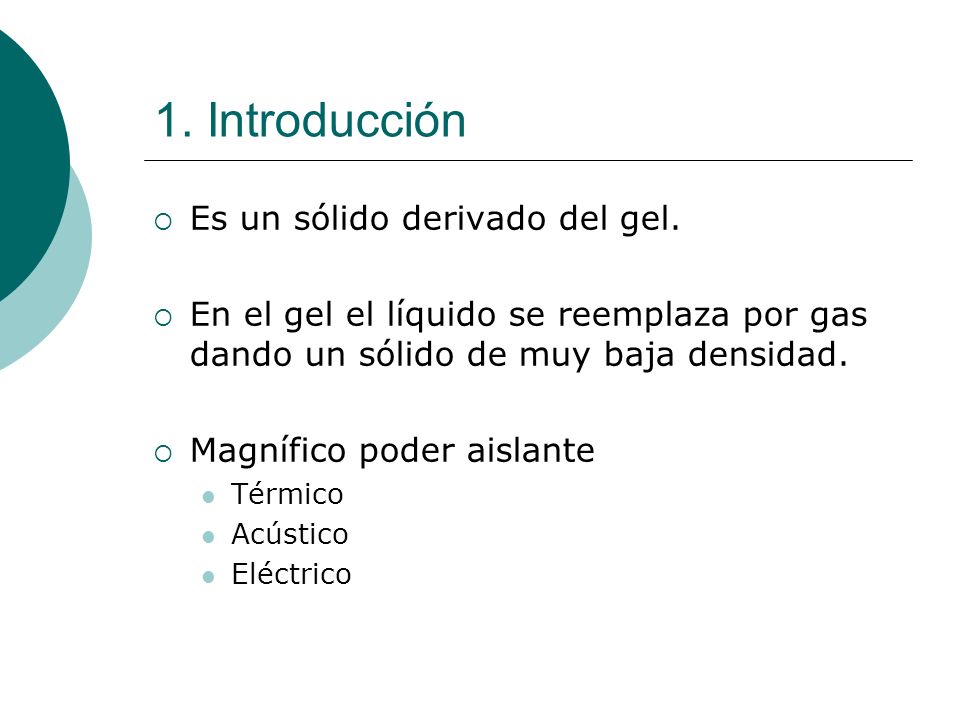

4 1. Introducción Es un sólido derivado del gel. En el gel el líquido se reemplaza por gas dando un sólido de muy baja densidad. Magnífico poder aislante Térmico Acústico Eléctrico

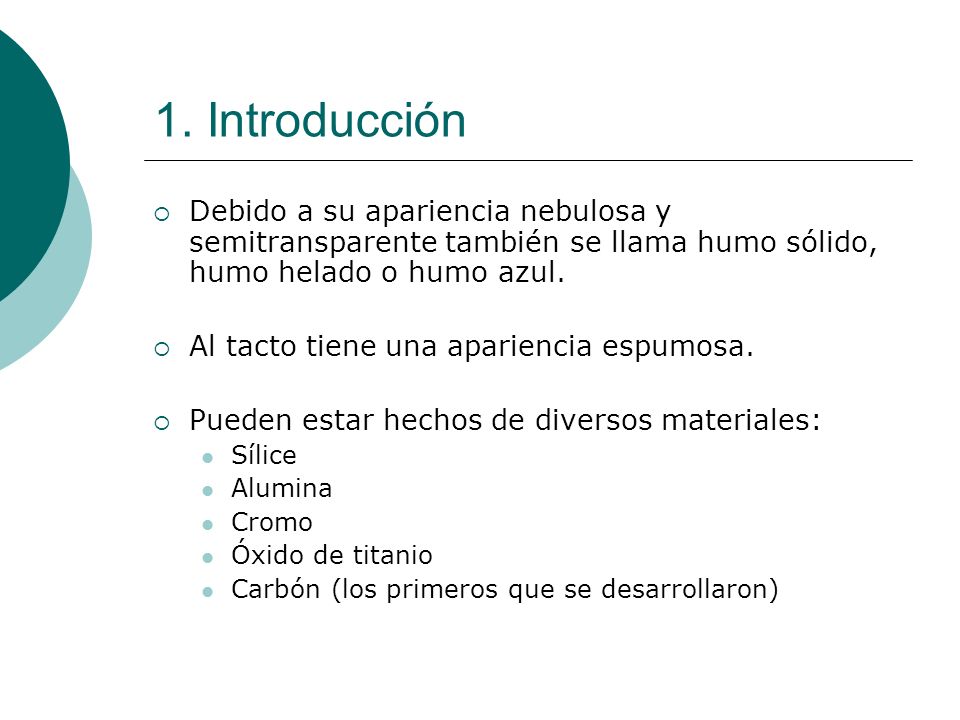

5 1. Introducción Debido a su apariencia nebulosa y semitransparente también se llama humo sólido, humo helado o humo azul. Al tacto tiene una apariencia espumosa. Pueden estar hechos de diversos materiales: Sílice Alumina Cromo Óxido de titanio Carbón (los primeros que se desarrollaron)

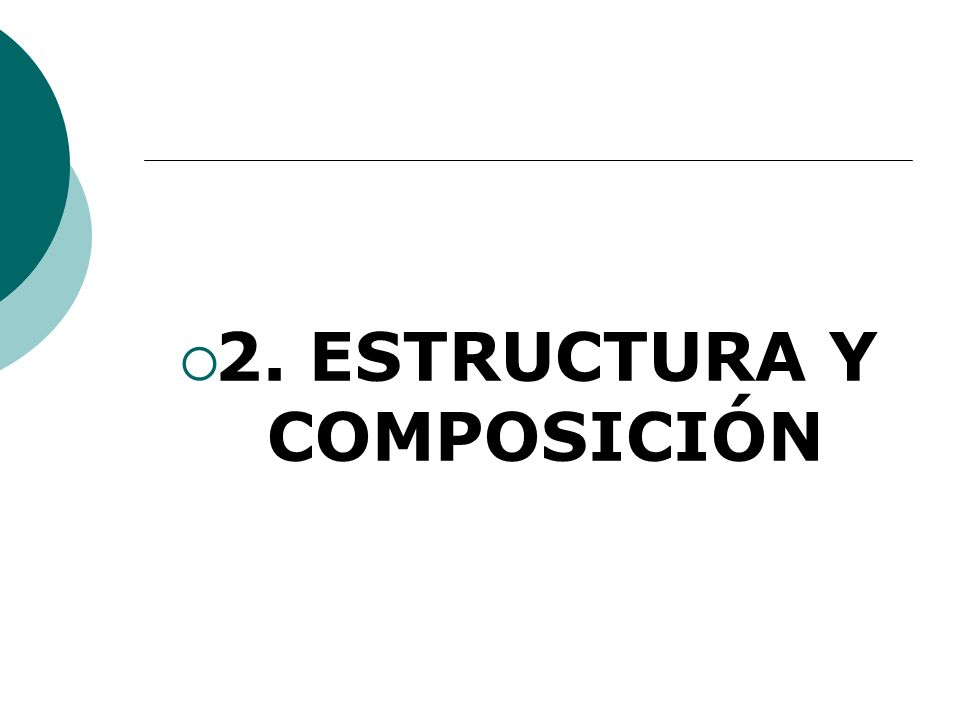

6 2. ESTRUCTURA Y COMPOSICIÓN

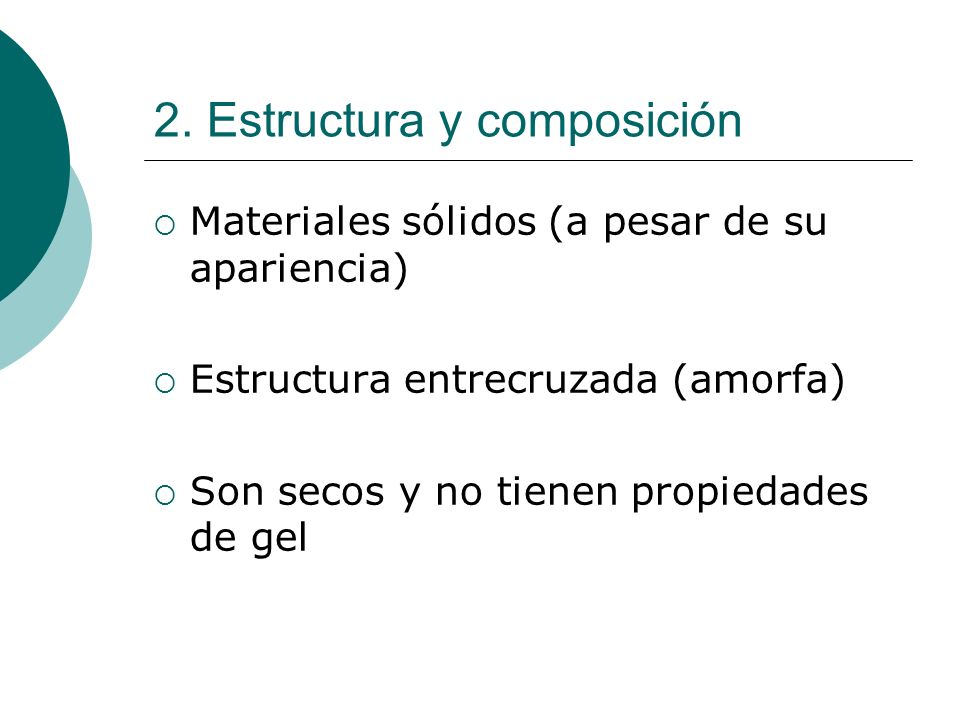

7 2. Estructura y composición Materiales sólidos (a pesar de su apariencia) Estructura entrecruzada (amorfa) Son secos y no tienen propiedades de gel

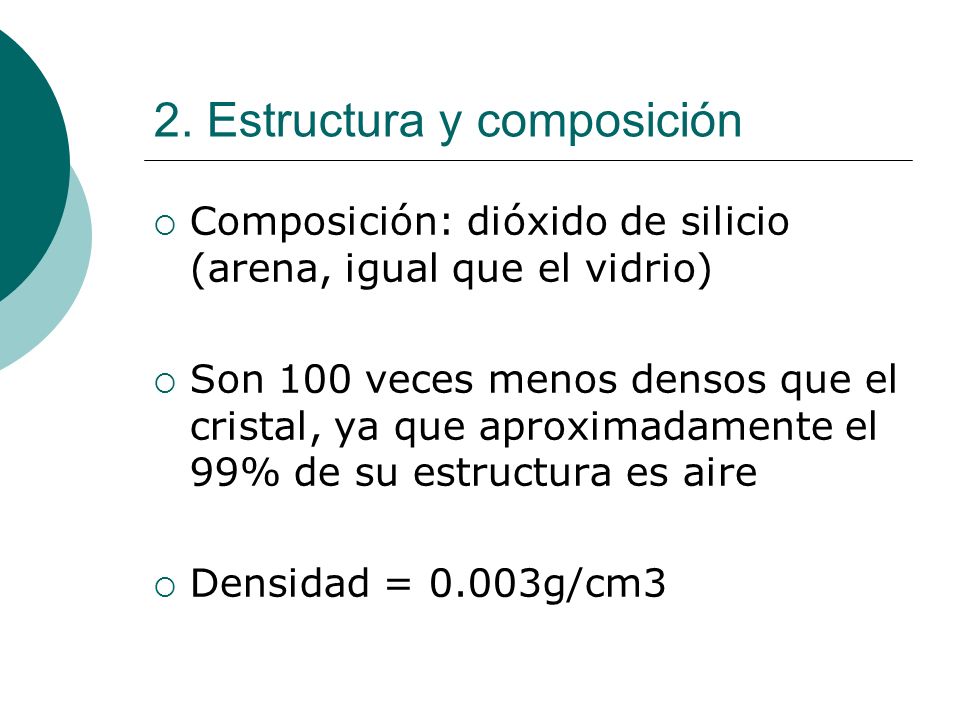

8 2. Estructura y composición Composición: dióxido de silicio (arena, igual que el vidrio) Son 100 veces menos densos que el cristal, ya que aproximadamente el 99% de su estructura es aire Densidad = 0.003g/cm3

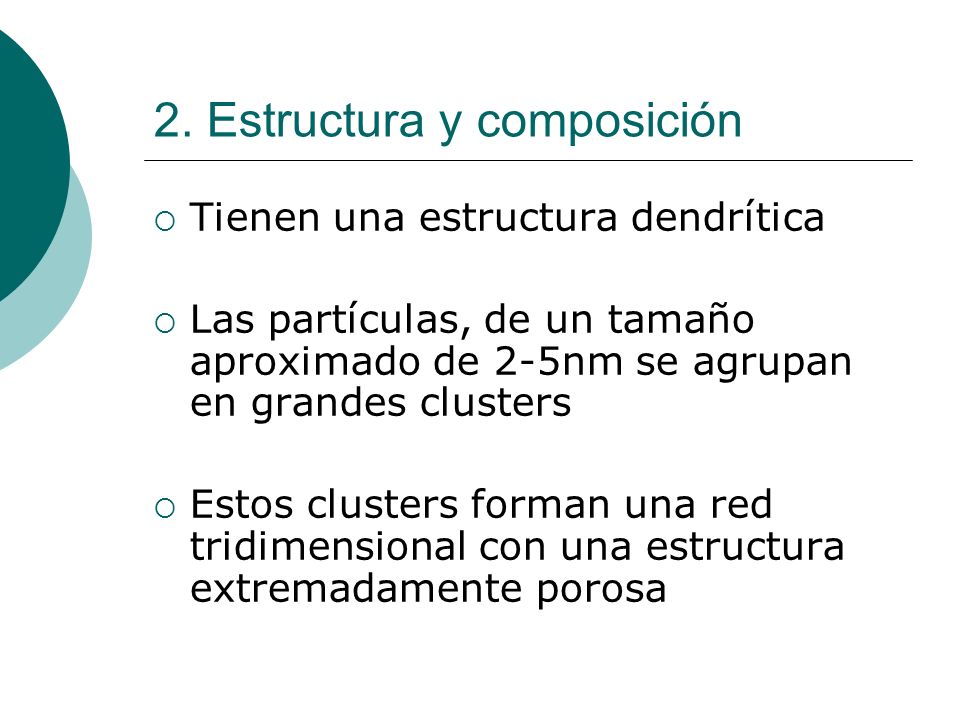

9 2. Estructura y composición Tienen una estructura dendrítica Las partículas, de un tamaño aproximado de 2-5nm se agrupan en grandes clusters Estos clusters forman una red tridimensional con una estructura extremadamente porosa

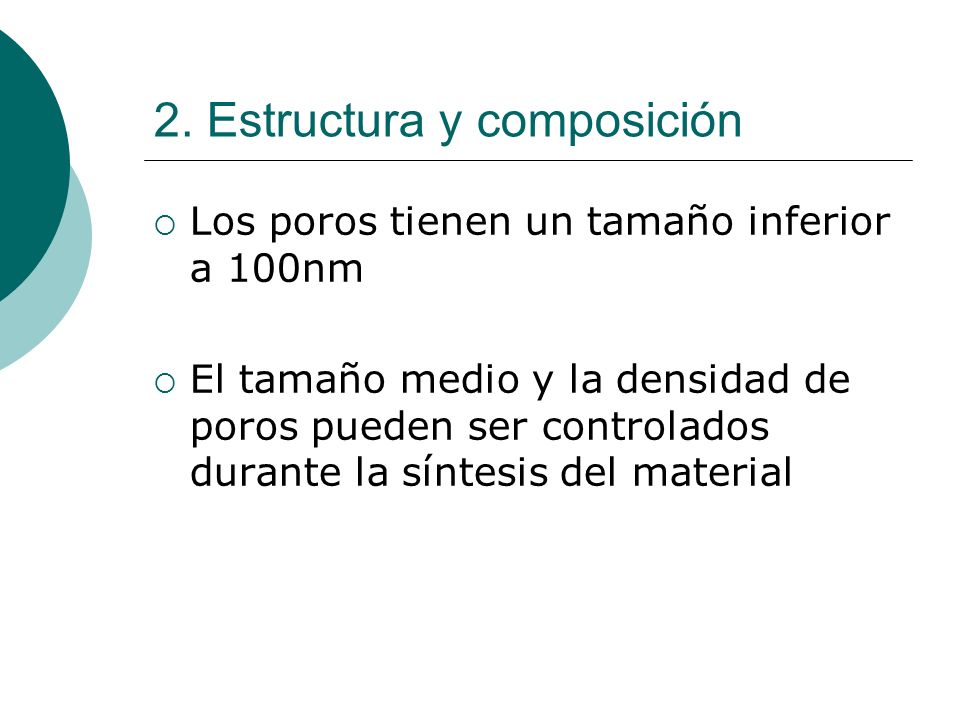

10 2. Estructura y composición Los poros tienen un tamaño inferior a 100nm El tamaño medio y la densidad de poros pueden ser controlados durante la síntesis del material

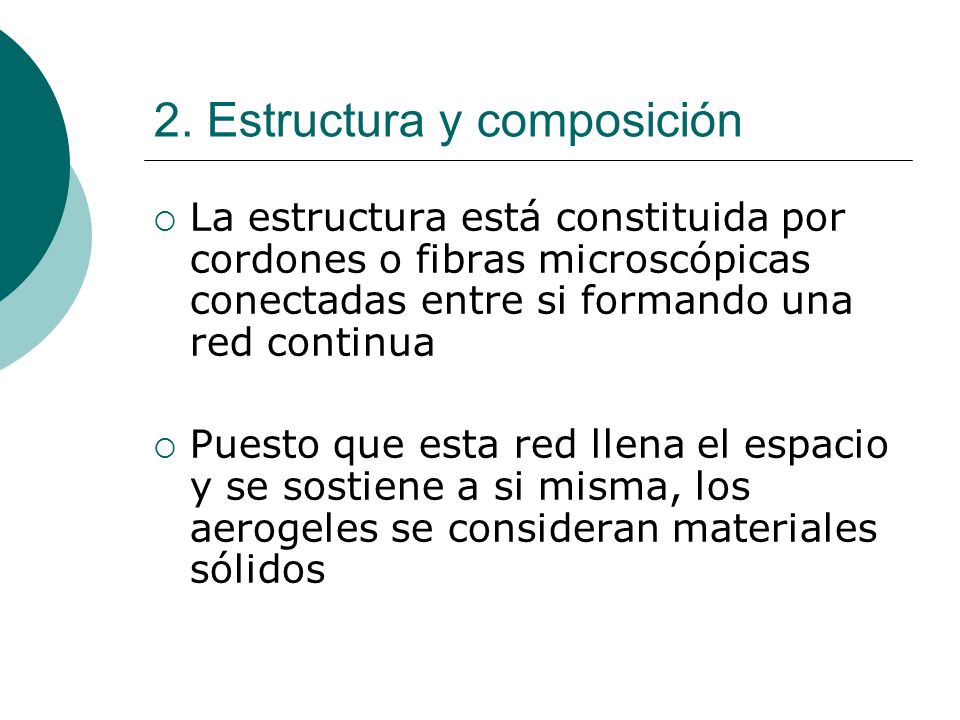

11 2. Estructura y composición La estructura está constituida por cordones o fibras microscópicas conectadas entre si formando una red continua Puesto que esta red llena el espacio y se sostiene a si misma, los aerogeles se consideran materiales sólidos

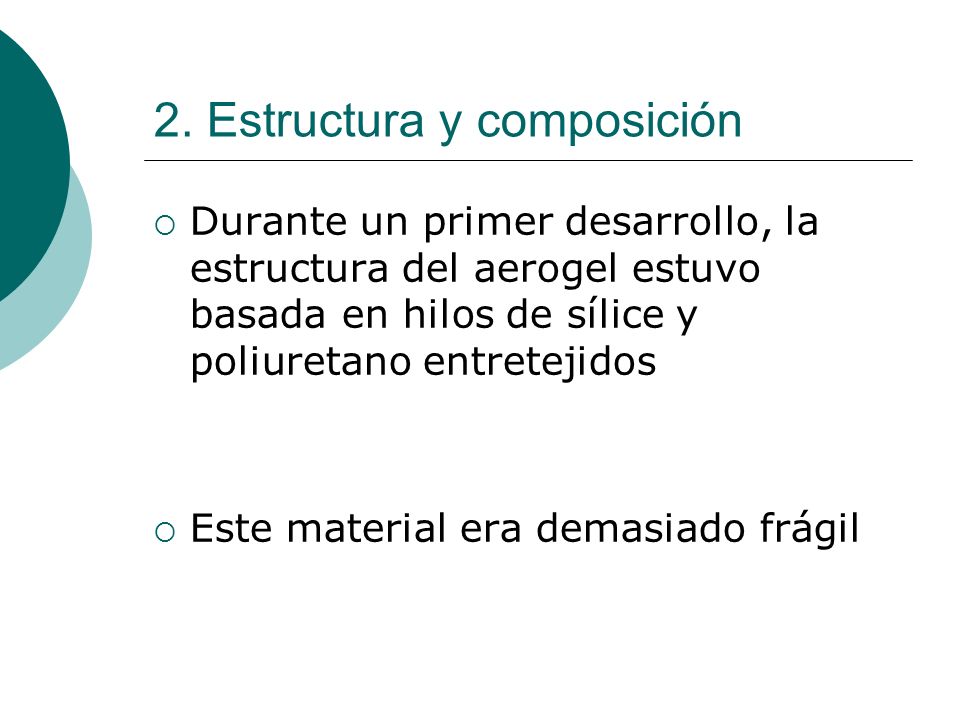

12 2. Estructura y composición Durante un primer desarrollo, la estructura del aerogel estuvo basada en hilos de sílice y poliuretano entretejidos Este material era demasiado frágil

13 2. Estructura y composición Para mejorar la fragilidad, los hilos de las partículas de sílice se unen químicamente con poliisocianato Resultado: material tan ligero como el aire y 100 veces más resistente que el primer aerogel sintetizado. Insensible a la humedad

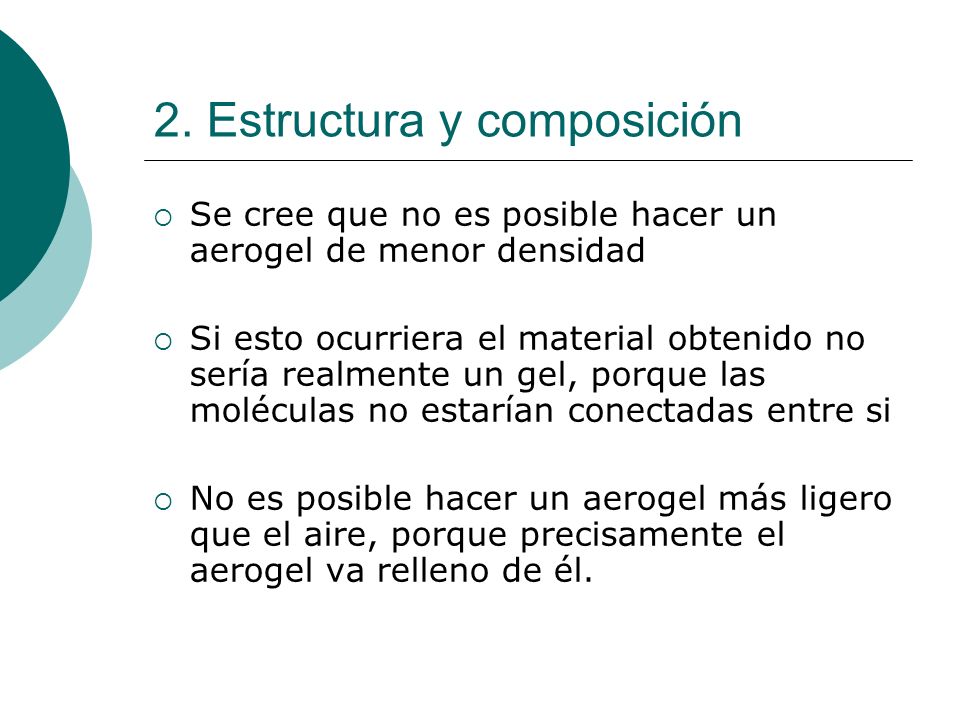

14 2. Estructura y composición Se cree que no es posible hacer un aerogel de menor densidad Si esto ocurriera el material obtenido no sería realmente un gel, porque las moléculas no estarían conectadas entre si No es posible hacer un aerogel más ligero que el aire, porque precisamente el aerogel va relleno de él.

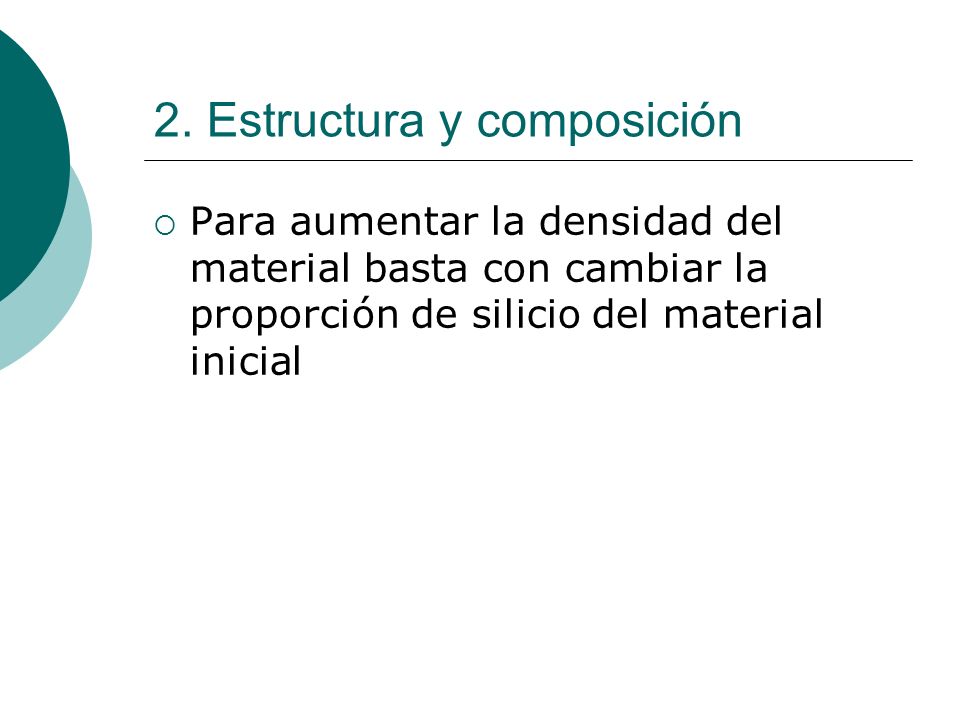

15 2. Estructura y composición Para aumentar la densidad del material basta con cambiar la proporción de silicio del material inicial

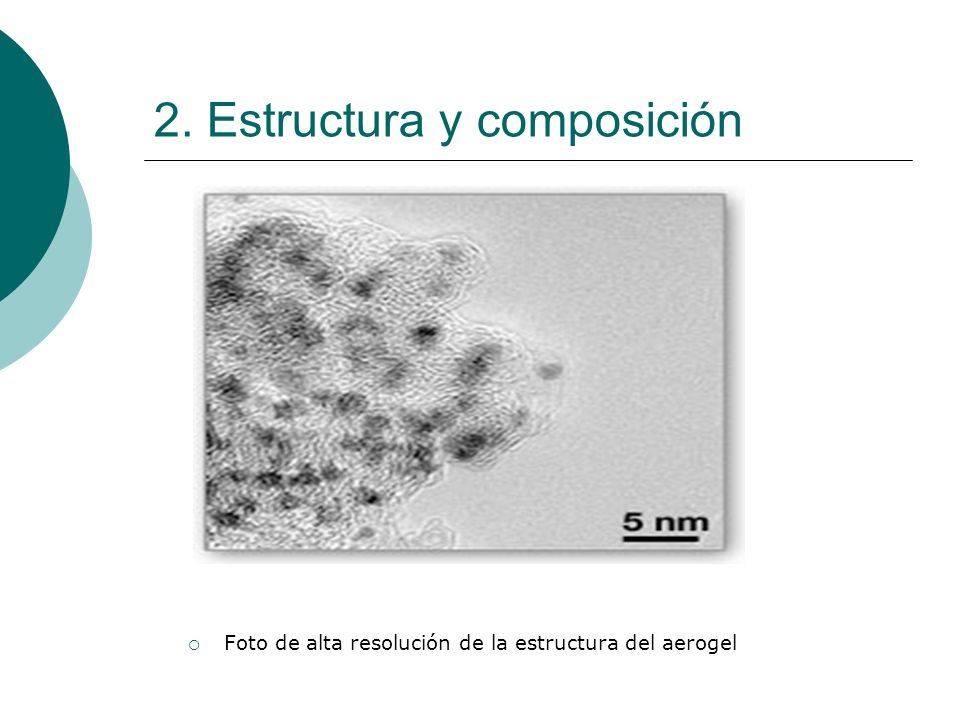

16 2. Estructura y composición Foto de alta resolución de la estructura del aerogel

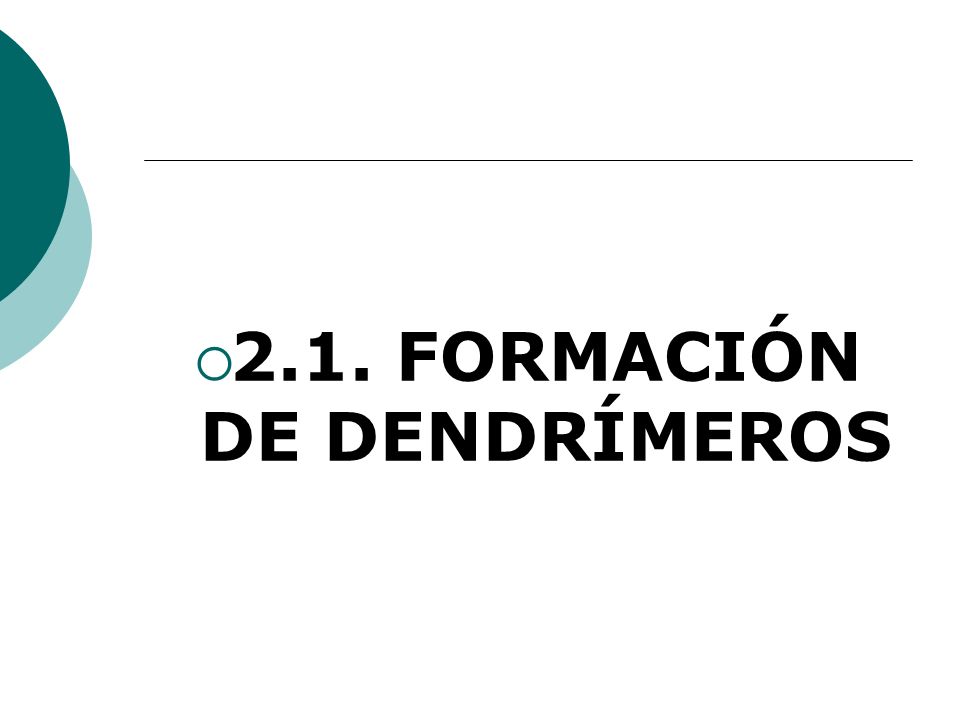

17 2.1. FORMACIÓN DE DENDRÍMEROS

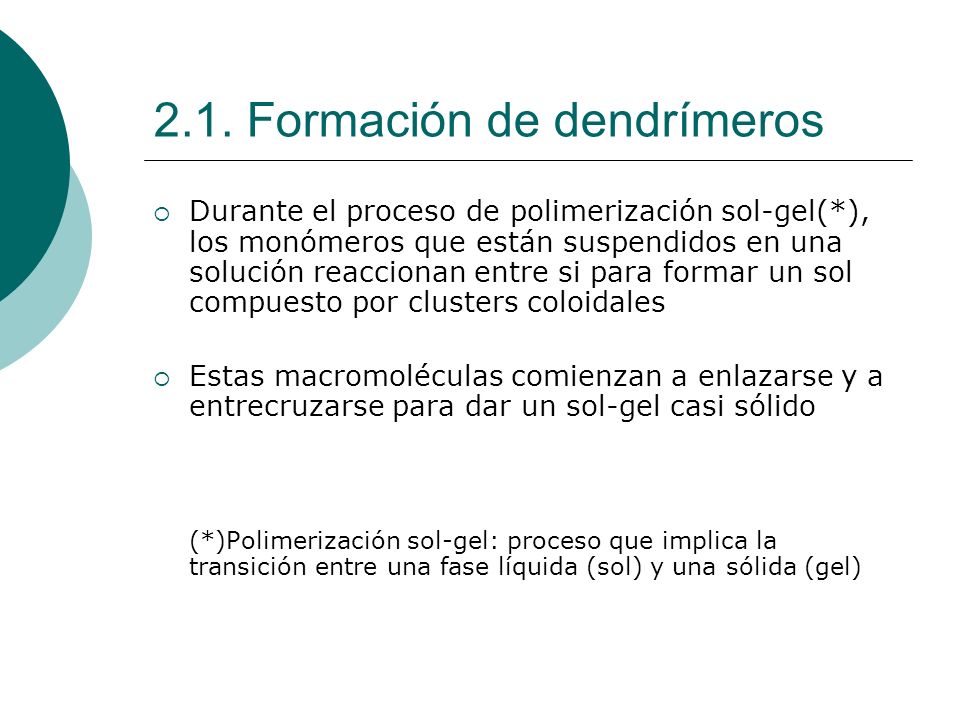

18 2.1. Formación de dendrímeros Durante el proceso de polimerización sol-gel(*), los monómeros que están suspendidos en una solución reaccionan entre si para formar un sol compuesto por clusters coloidales Estas macromoléculas comienzan a enlazarse y a entrecruzarse para dar un sol-gel casi sólido (*)Polimerización sol-gel: proceso que implica la transición entre una fase líquida (sol) y una sólida (gel)

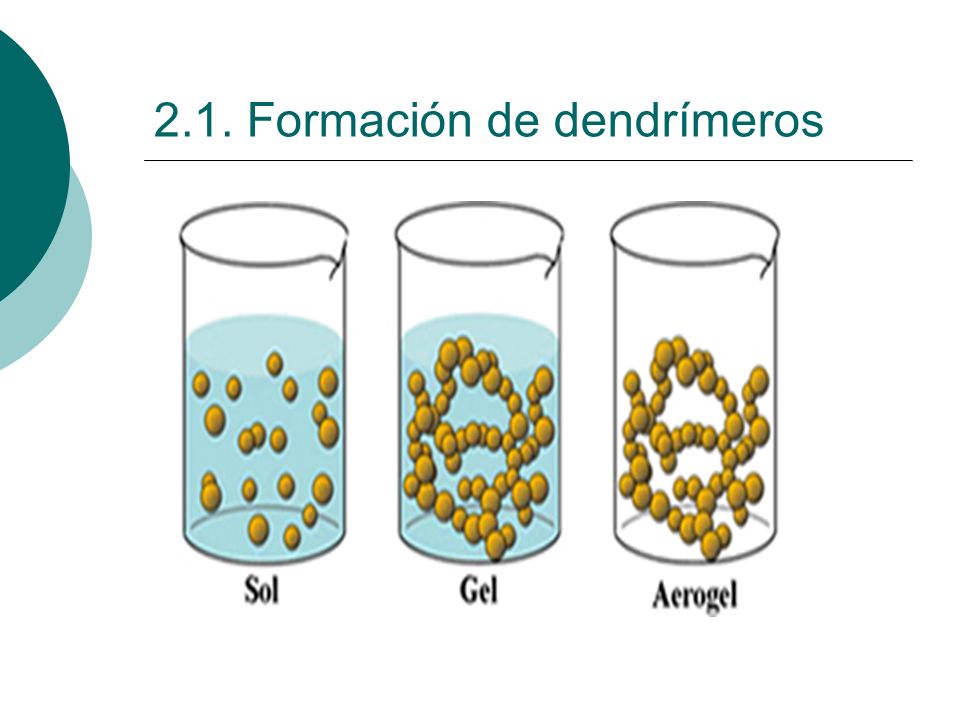

19 2.1. Formación de dendrímeros

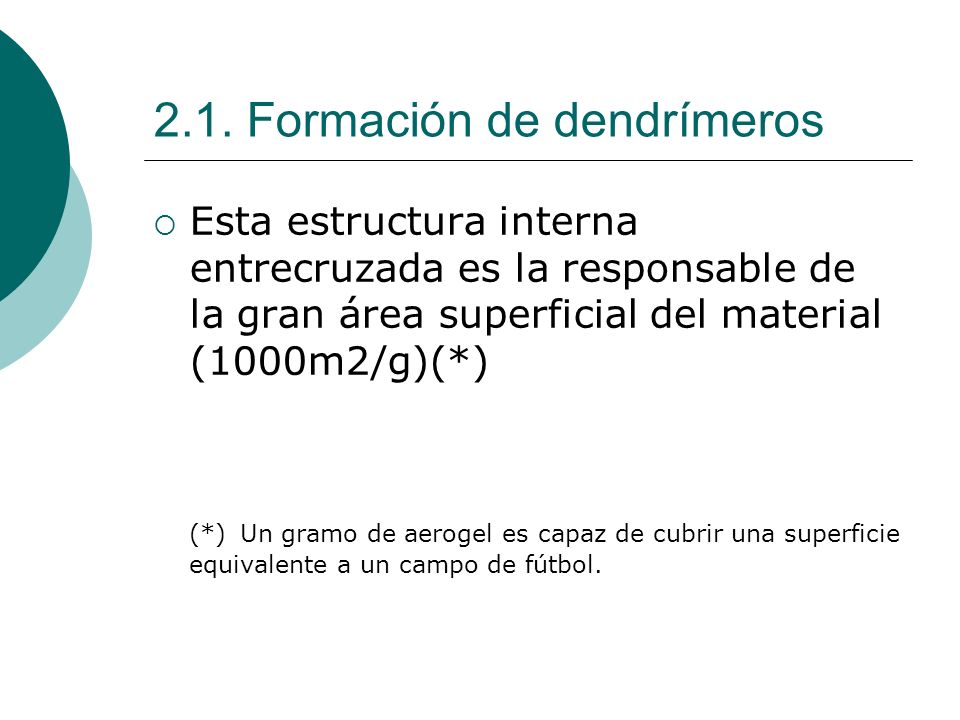

20 Esta estructura interna entrecruzada es la responsable de la gran área superficial del material (1000m2/g)(*) (*) Un gramo de aerogel es capaz de cubrir una superficie equivalente a un campo de fútbol.

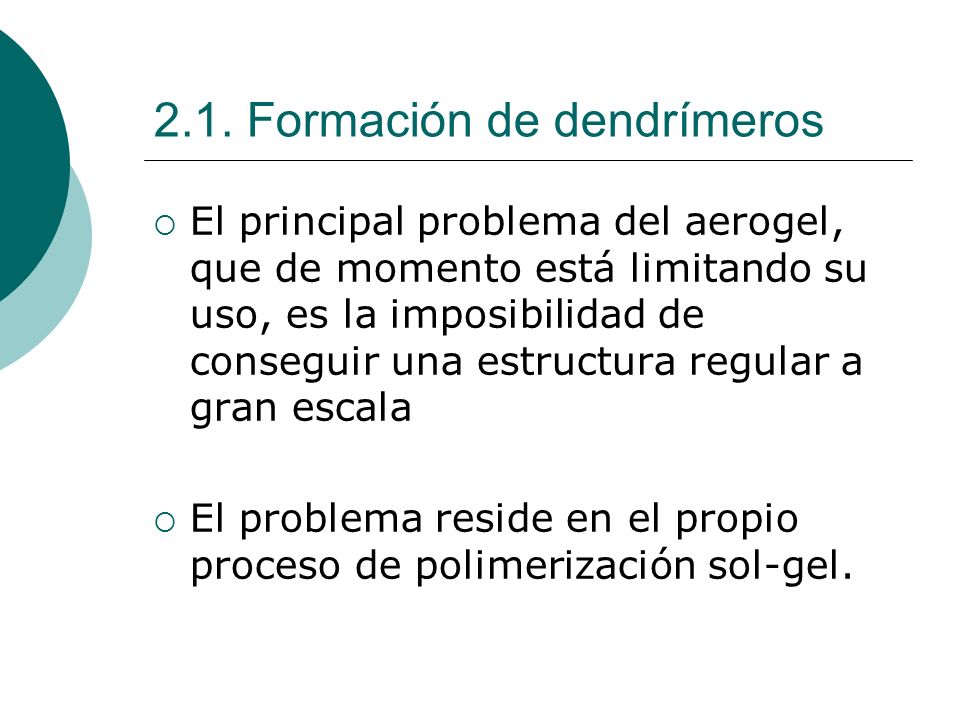

21 2.1. Formación de dendrímeros El principal problema del aerogel, que de momento está limitando su uso, es la imposibilidad de conseguir una estructura regular a gran escala El problema reside en el propio proceso de polimerización sol-gel.

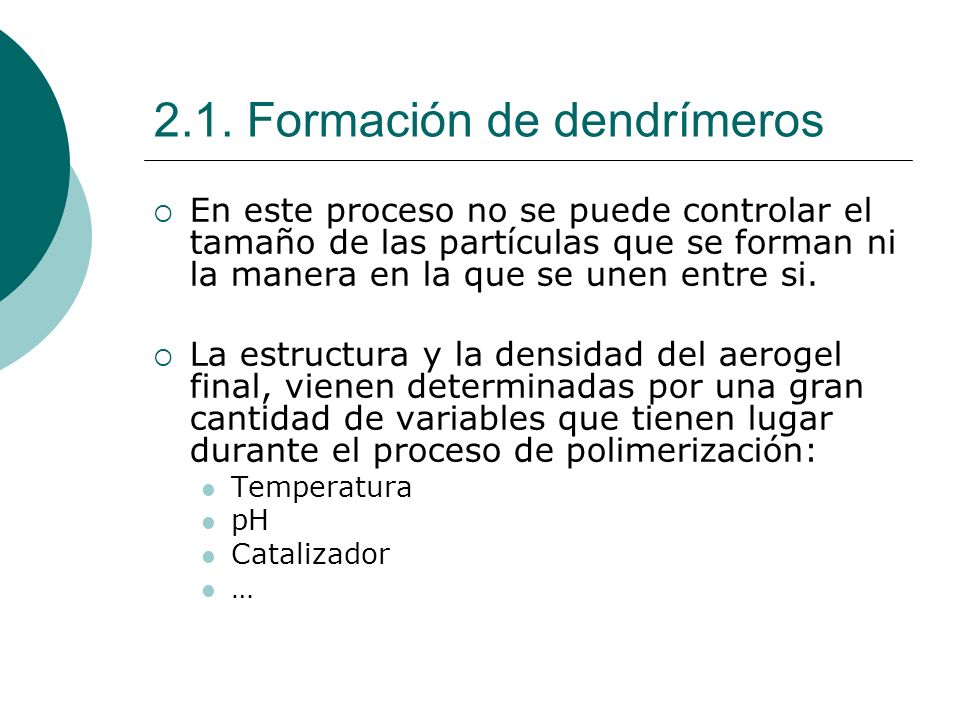

22 2.1. Formación de dendrímeros En este proceso no se puede controlar el tamaño de las partículas que se forman ni la manera en la que se unen entre si. La estructura y la densidad del aerogel final, vienen determinadas por una gran cantidad de variables que tienen lugar durante el proceso de polimerización: Temperatura pH Catalizador …

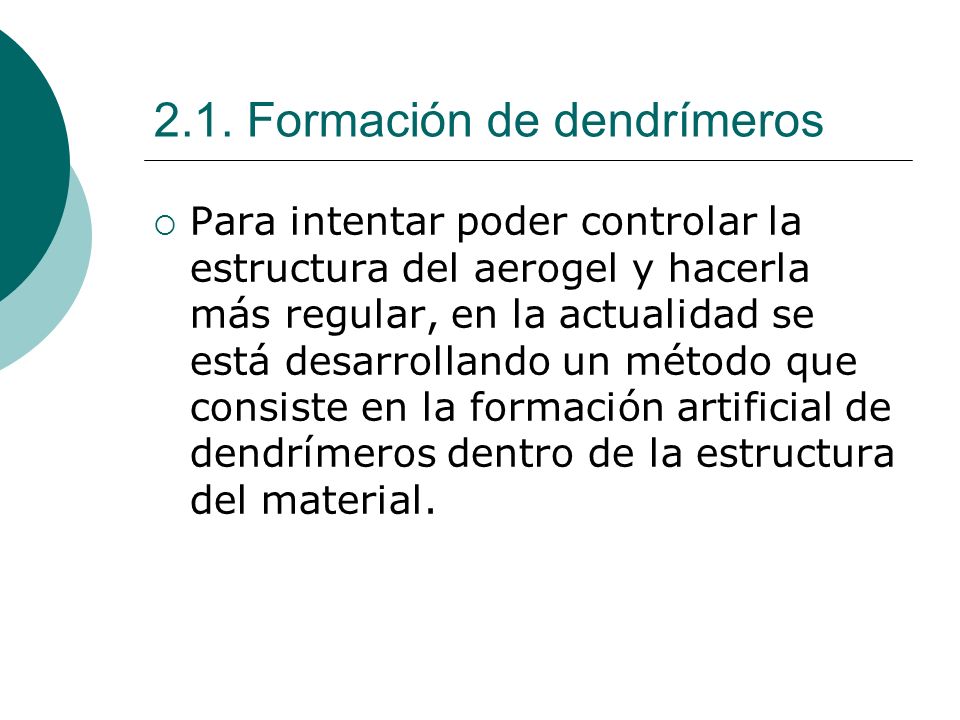

23 2.1. Formación de dendrímeros Para intentar poder controlar la estructura del aerogel y hacerla más regular, en la actualidad se está desarrollando un método que consiste en la formación artificial de dendrímeros dentro de la estructura del material.

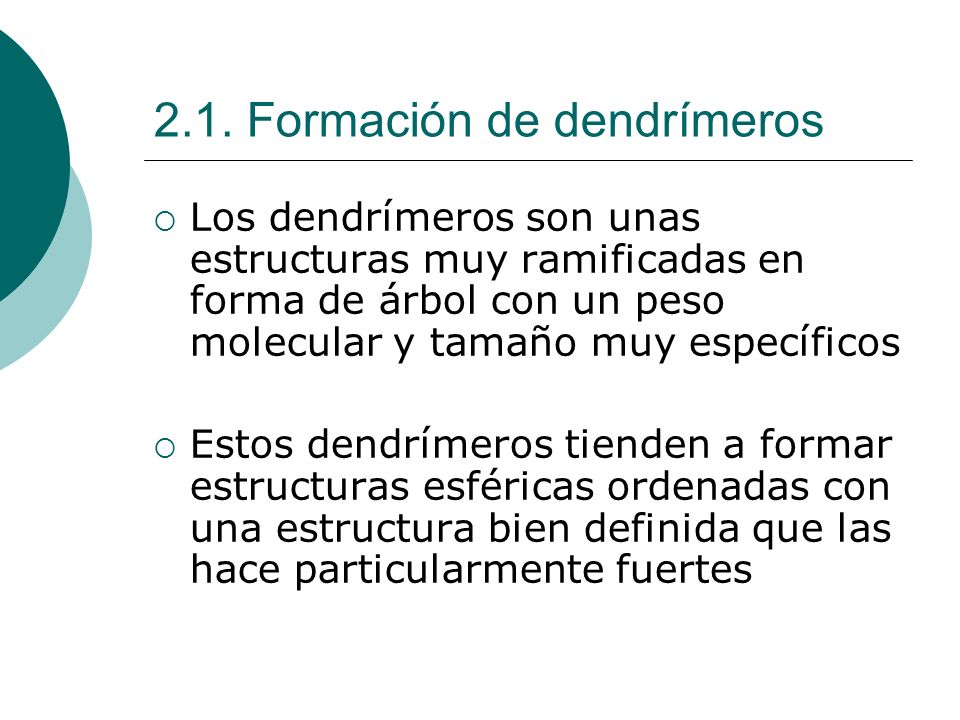

24 2.1. Formación de dendrímeros Los dendrímeros son unas estructuras muy ramificadas en forma de árbol con un peso molecular y tamaño muy específicos Estos dendrímeros tienden a formar estructuras esféricas ordenadas con una estructura bien definida que las hace particularmente fuertes

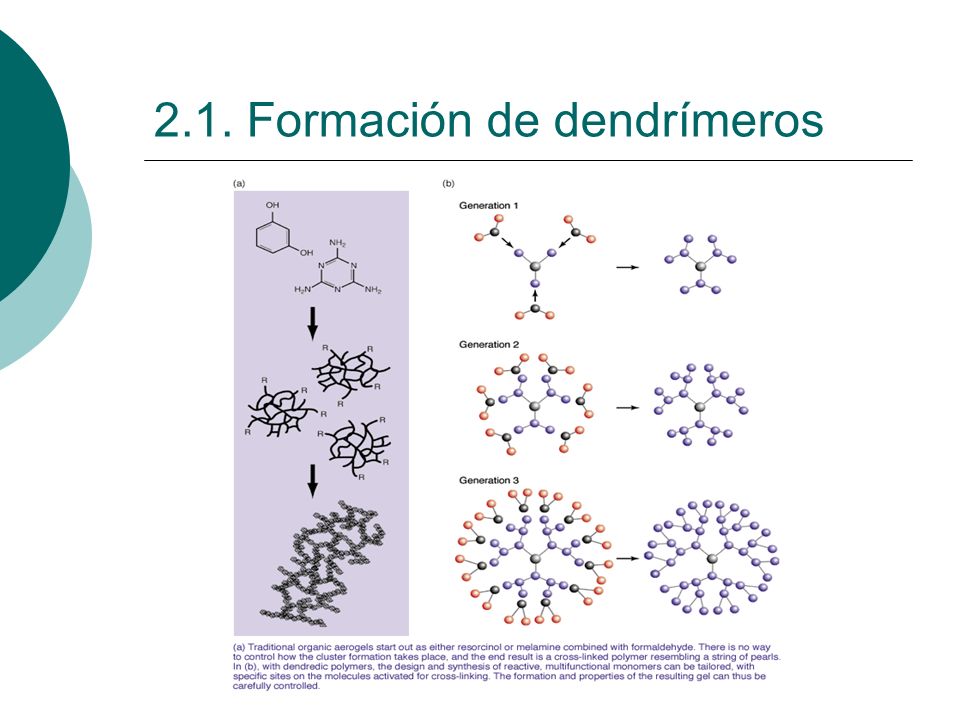

25 2.1. Formación de dendrímeros

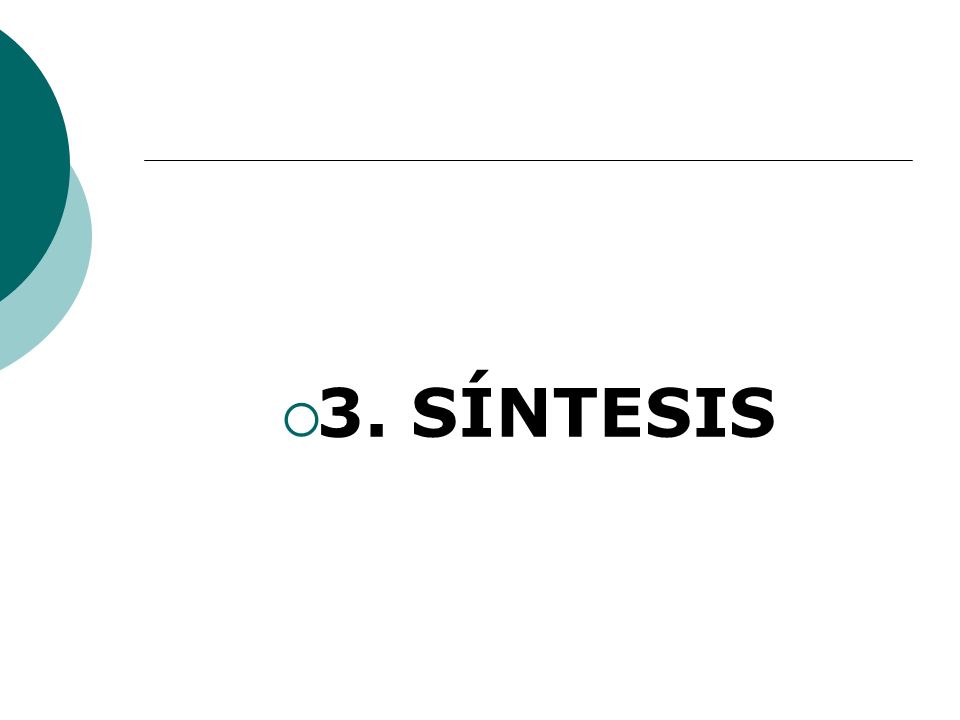

26 3. SÍNTESIS

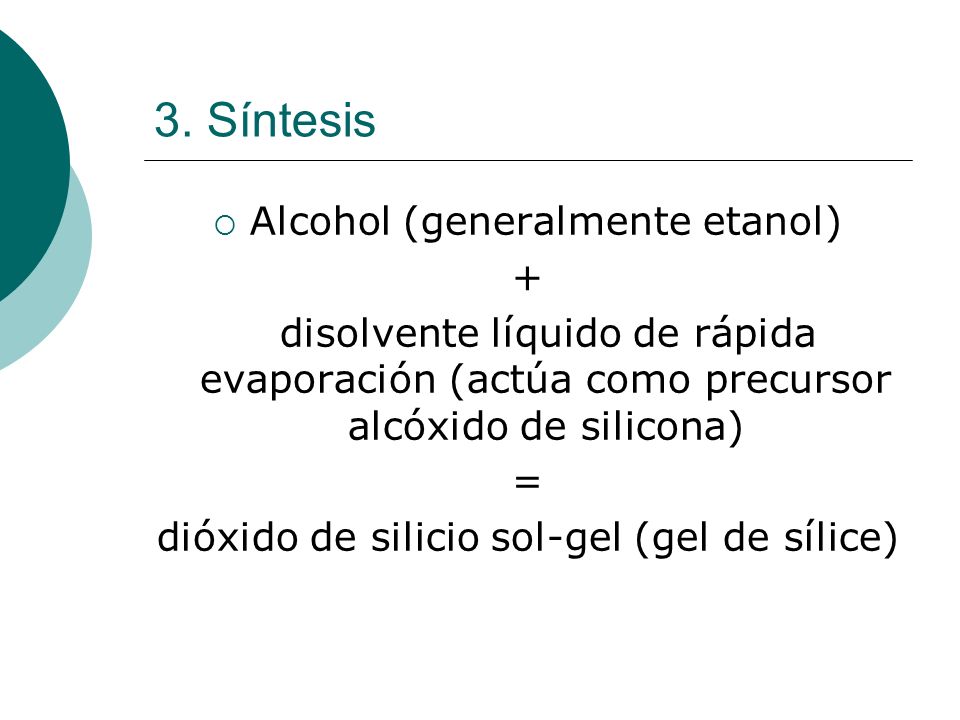

27 3. Síntesis Alcohol (generalmente etanol) + disolvente líquido de rápida evaporación (actúa como precursor alcóxido de silicona) = dióxido de silicio sol-gel (gel de sílice)

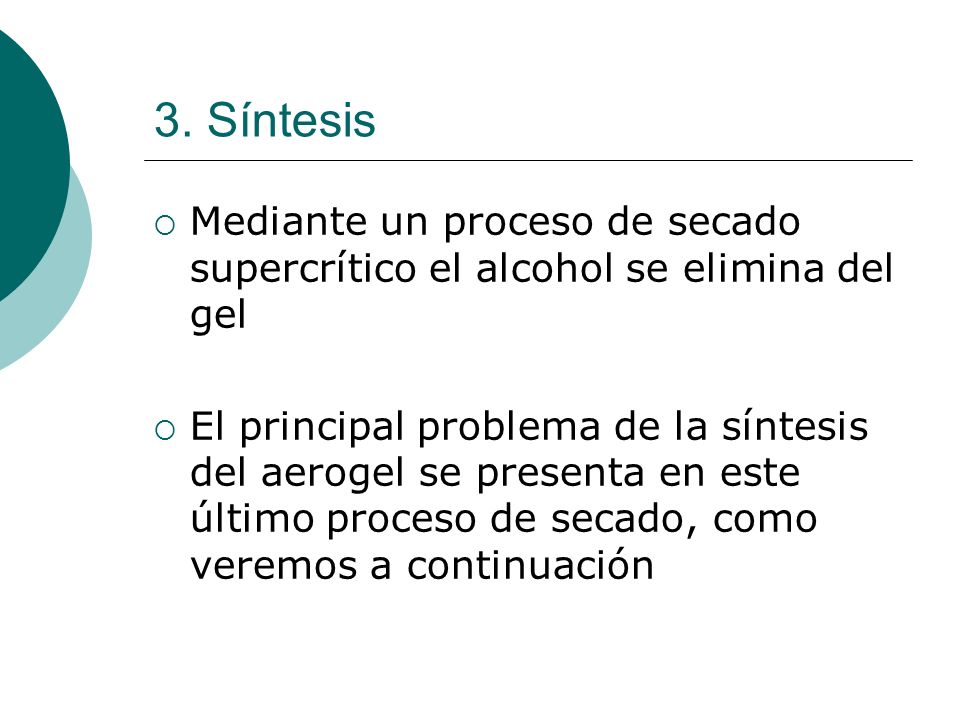

28 3. Síntesis Mediante un proceso de secado supercrítico el alcohol se elimina del gel El principal problema de la síntesis del aerogel se presenta en este último proceso de secado, como veremos a continuación

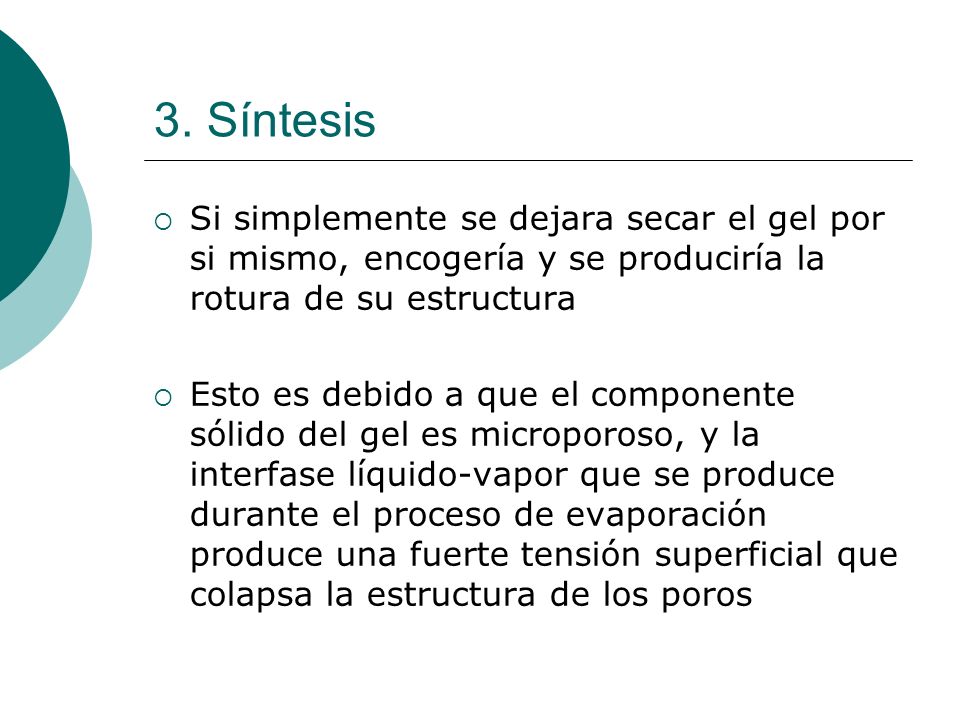

29 3. Síntesis Si simplemente se dejara secar el gel por si mismo, encogería y se produciría la rotura de su estructura Esto es debido a que el componente sólido del gel es microporoso, y la interfase líquido-vapor que se produce durante el proceso de evaporación produce una fuerte tensión superficial que colapsa la estructura de los poros

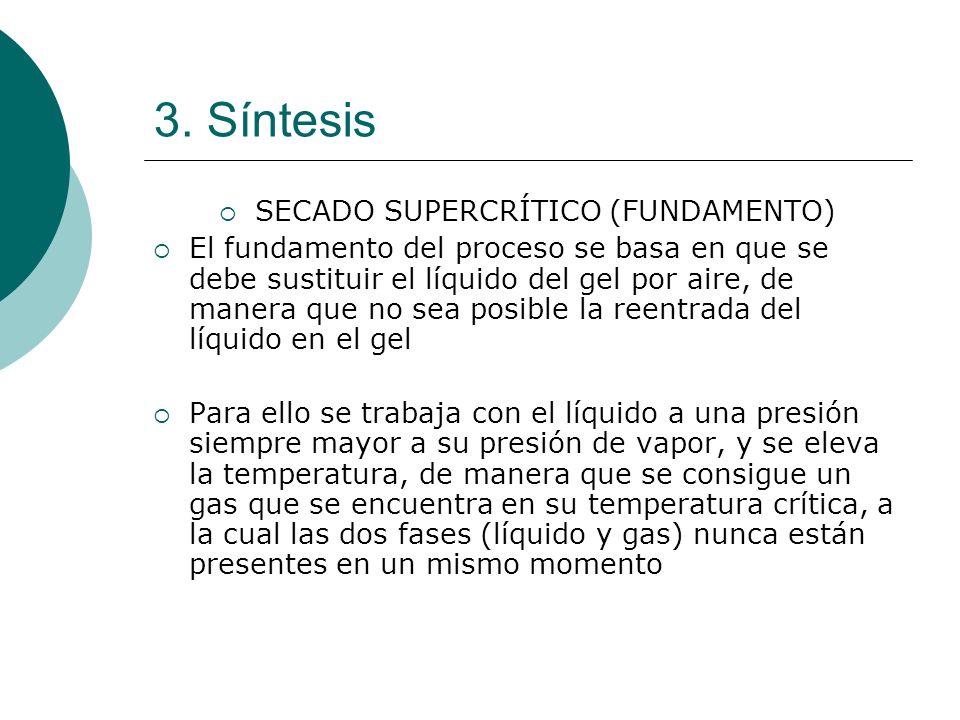

30 3. Síntesis SECADO SUPERCRÍTICO (FUNDAMENTO) El fundamento del proceso se basa en que se debe sustituir el líquido del gel por aire, de manera que no sea posible la reentrada del líquido en el gel Para ello se trabaja con el líquido a una presión siempre mayor a su presión de vapor, y se eleva la temperatura, de manera que se consigue un gas que se encuentra en su temperatura crítica, a la cual las dos fases (líquido y gas) nunca están presentes en un mismo momento

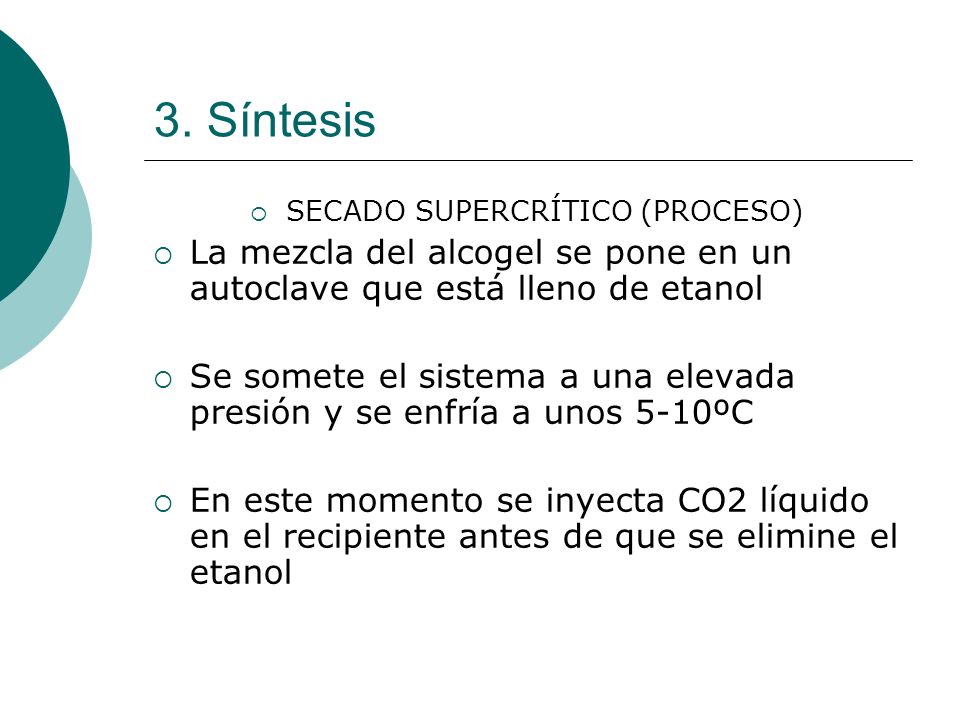

31 3. Síntesis SECADO SUPERCRÍTICO (PROCESO) La mezcla del alcogel se pone en un autoclave que está lleno de etanol Se somete el sistema a una elevada presión y se enfría a unos 5-10ºC En este momento se inyecta CO2 líquido en el recipiente antes de que se elimine el etanol

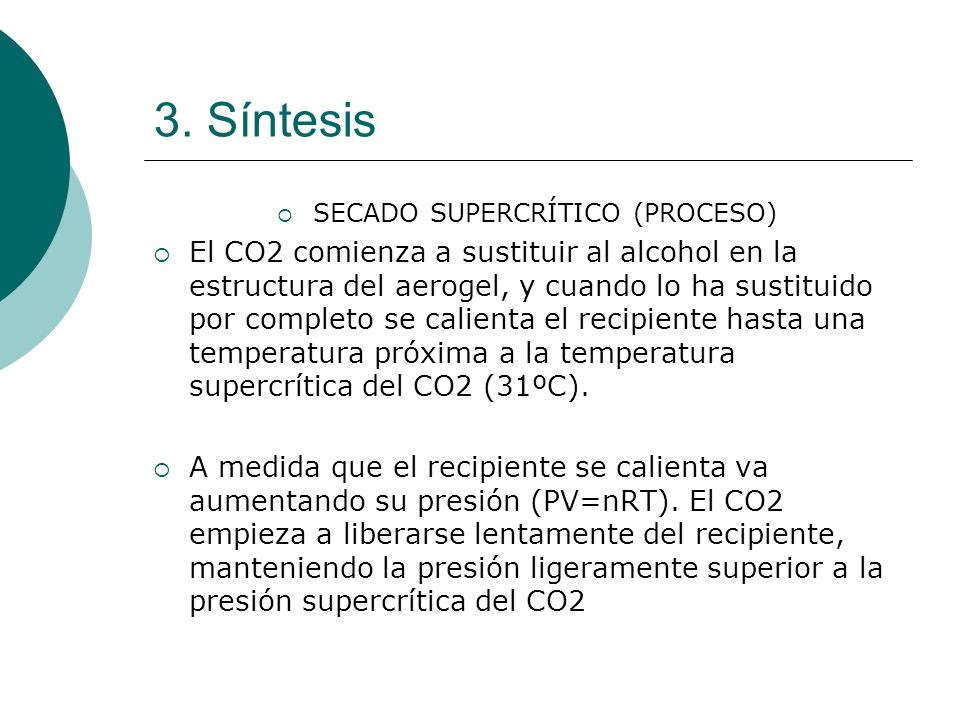

32 3. Síntesis SECADO SUPERCRÍTICO (PROCESO) El CO2 comienza a sustituir al alcohol en la estructura del aerogel, y cuando lo ha sustituido por completo se calienta el recipiente hasta una temperatura próxima a la temperatura supercrítica del CO2 (31ºC). A medida que el recipiente se calienta va aumentando su presión (PV=nRT). El CO2 empieza a liberarse lentamente del recipiente, manteniendo la presión ligeramente superior a la presión supercrítica del CO2

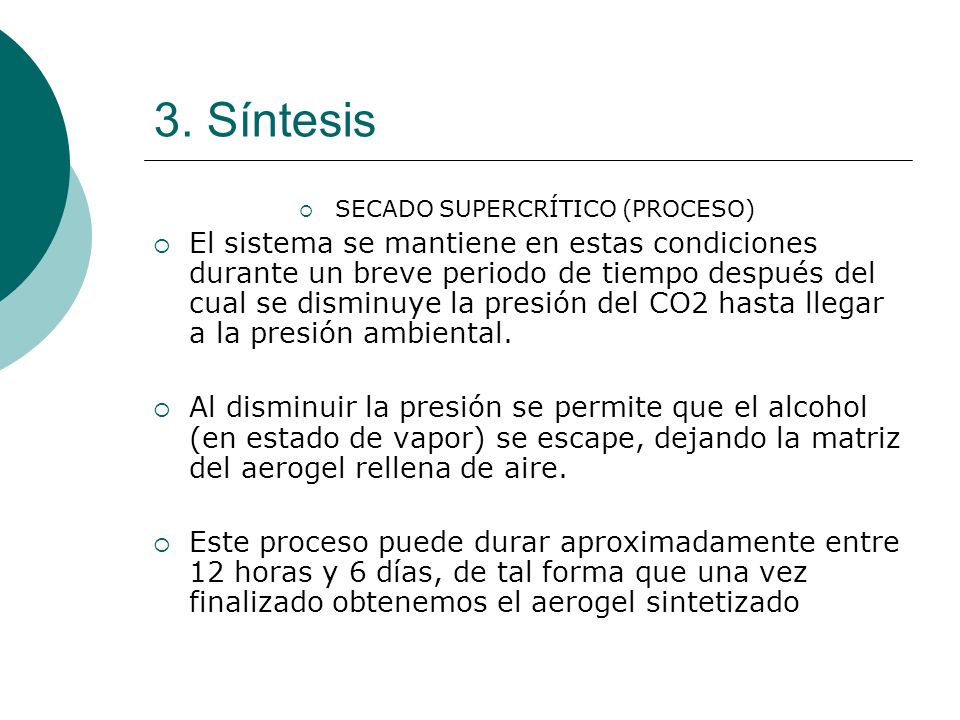

33 3. Síntesis SECADO SUPERCRÍTICO (PROCESO) El sistema se mantiene en estas condiciones durante un breve periodo de tiempo después del cual se disminuye la presión del CO2 hasta llegar a la presión ambiental. Al disminuir la presión se permite que el alcohol (en estado de vapor) se escape, dejando la matriz del aerogel rellena de aire. Este proceso puede durar aproximadamente entre 12 horas y 6 días, de tal forma que una vez finalizado obtenemos el aerogel sintetizado

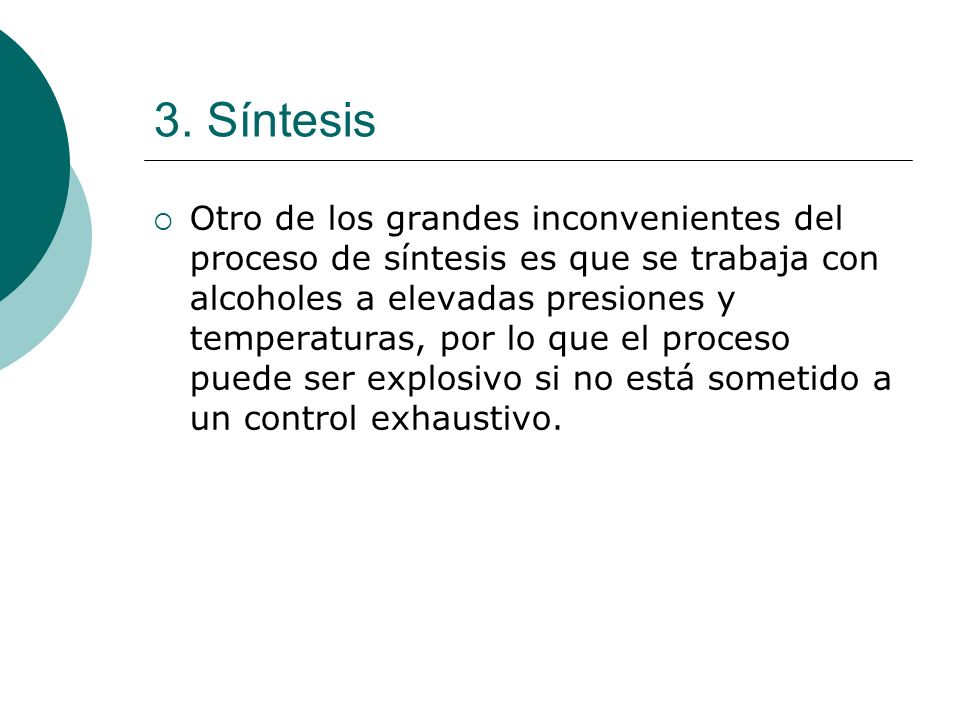

34 3. Síntesis Otro de los grandes inconvenientes del proceso de síntesis es que se trabaja con alcoholes a elevadas presiones y temperaturas, por lo que el proceso puede ser explosivo si no está sometido a un control exhaustivo.

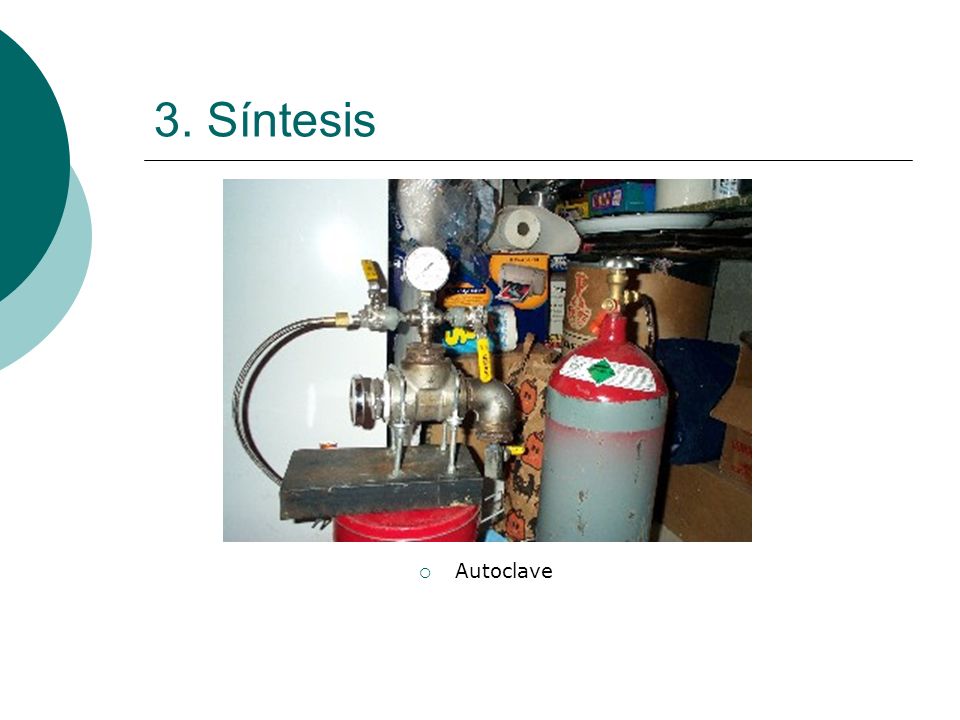

35 3. Síntesis Autoclave

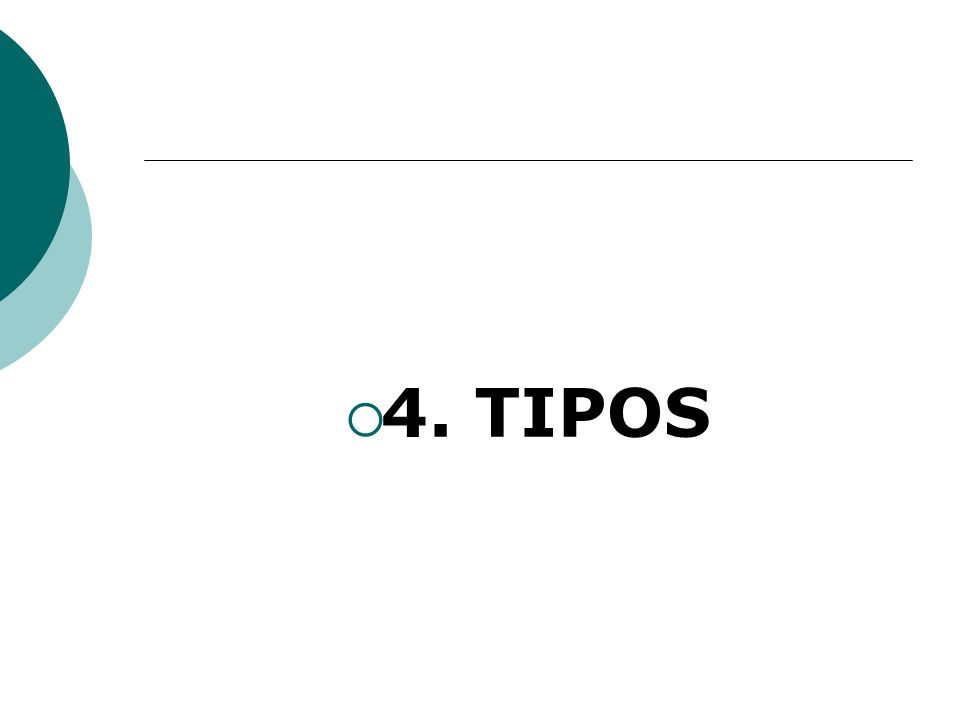

36 4. TIPOS

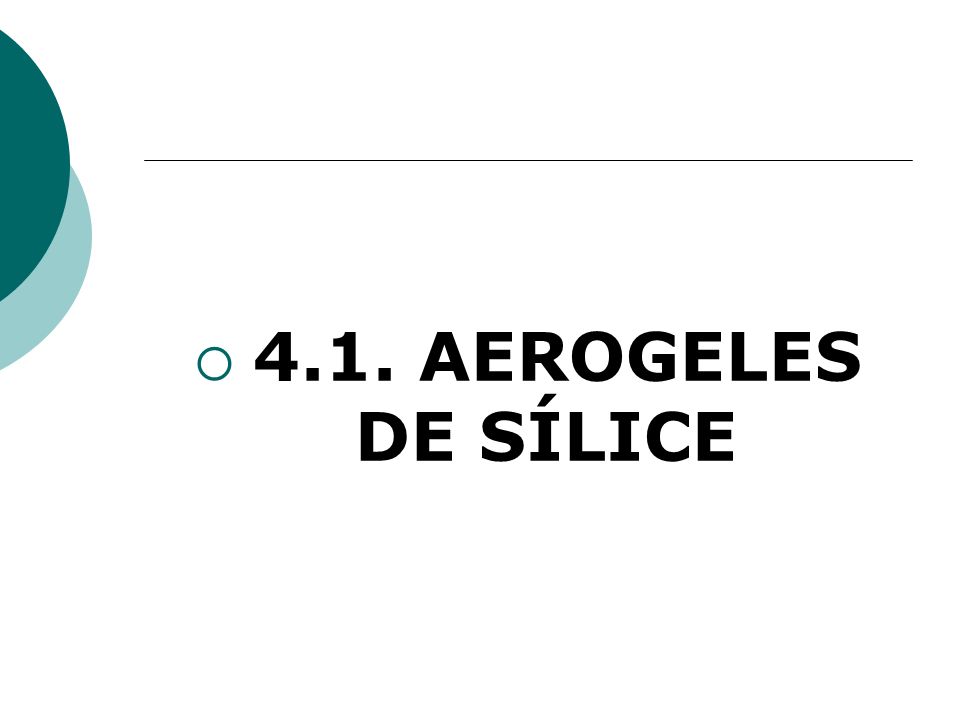

37 4.1. AEROGELES DE SÍLICE

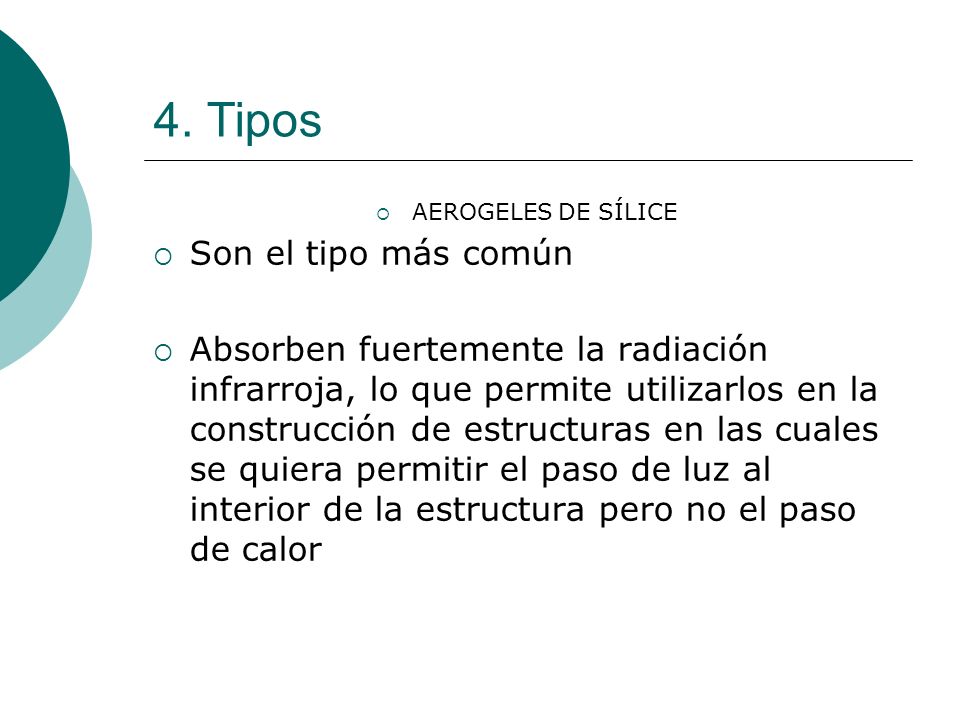

38 4. Tipos AEROGELES DE SÍLICE Son el tipo más común Absorben fuertemente la radiación infrarroja, lo que permite utilizarlos en la construcción de estructuras en las cuales se quiera permitir el paso de luz al interior de la estructura pero no el paso de calor

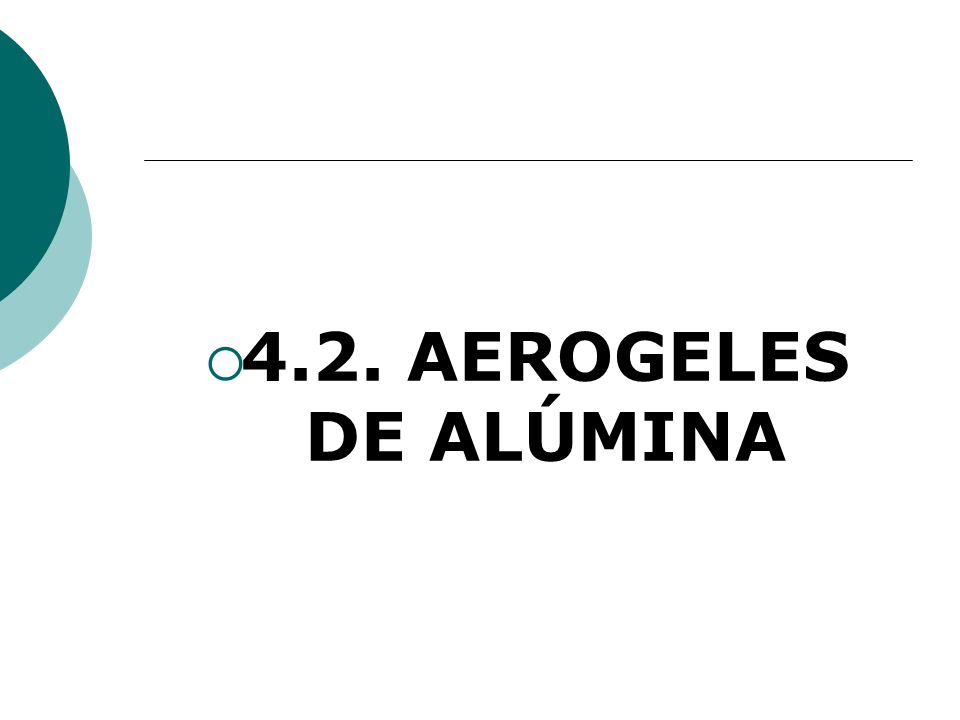

39 4.2. AEROGELES DE ALÚMINA

40 4. Tipos AEROGELES DE ALÚMINA Compuestos de óxido de aluminio Se utilizan como catalizadores, especialmente en los compuestos por metal dopado+metal. La combinación níquel-alúmina es la más común Son utilizados por la NASA para capturar partículas a hipervelocidades. Un aerogel dopado con gadolinio y terbio produce fluorescencia en el lugar de impacto de las partículas, de modo que se puede visualizar y cuantificar la velocidad de las partículas, ya que la fluorescencia depende de la velocidad del impacto.

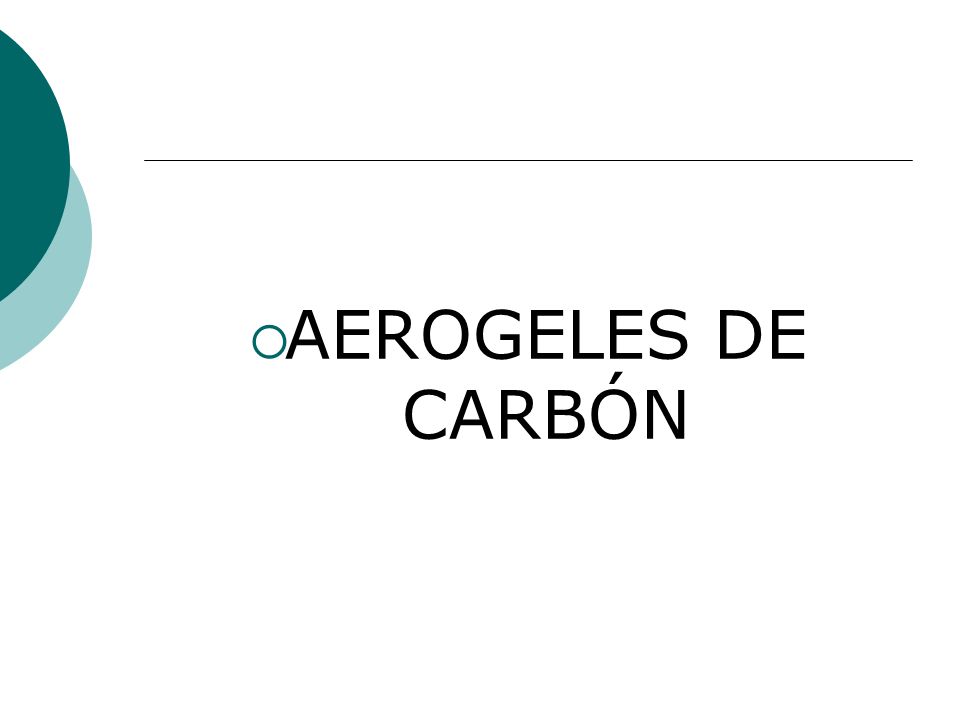

41 AEROGELES DE CARBÓN

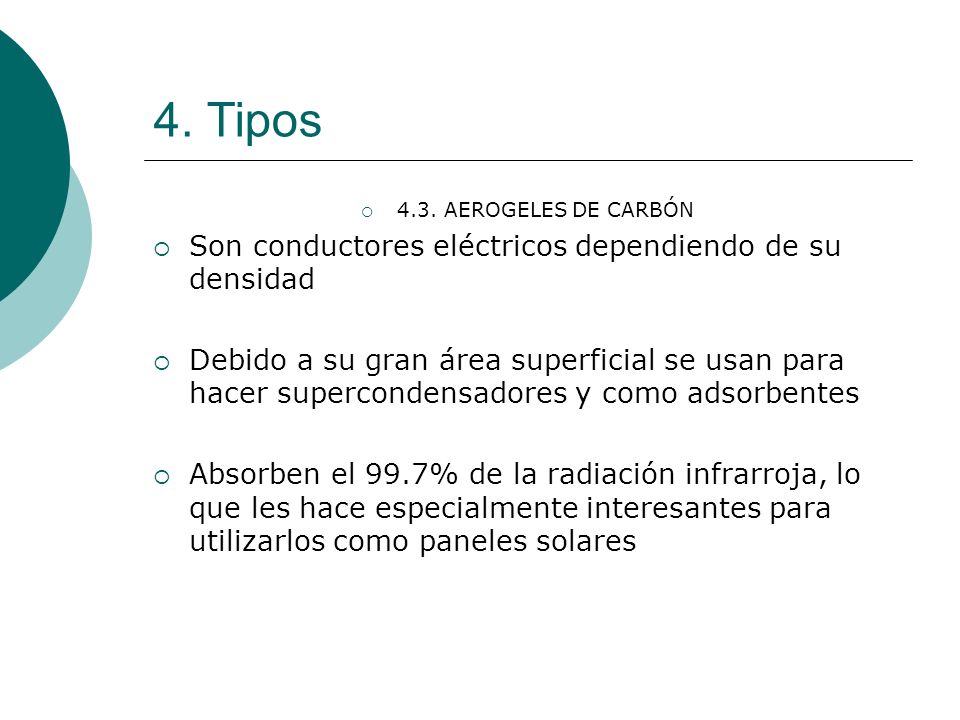

42 4. Tipos 4.3. AEROGELES DE CARBÓN Son conductores eléctricos dependiendo de su densidad Debido a su gran área superficial se usan para hacer supercondensadores y como adsorbentes Absorben el 99.7% de la radiación infrarroja, lo que les hace especialmente interesantes para utilizarlos como paneles solares

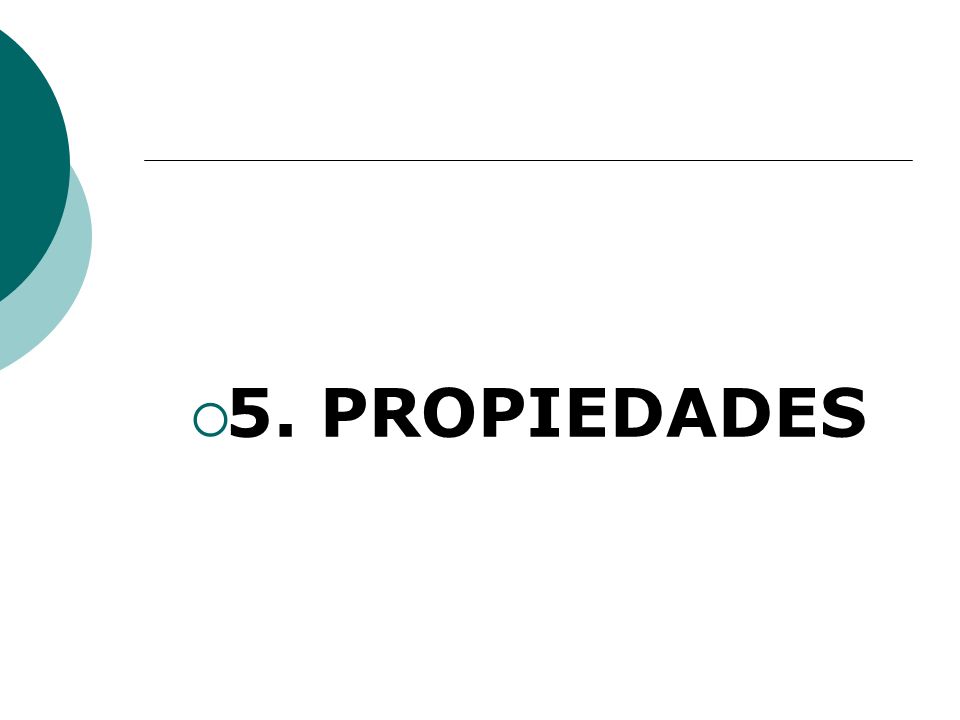

43 5. PROPIEDADES

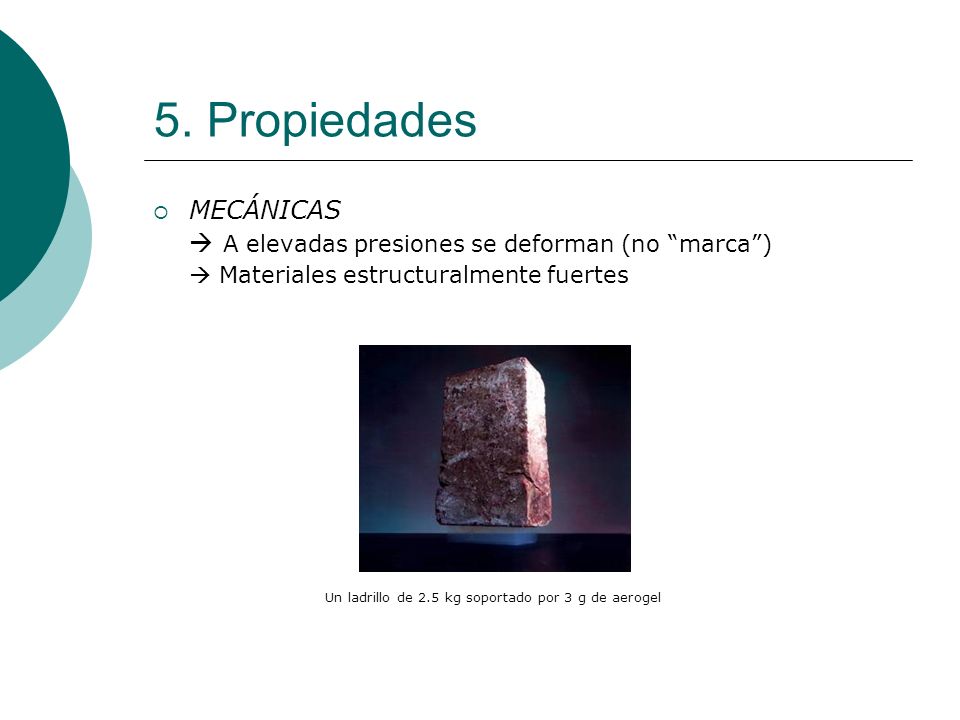

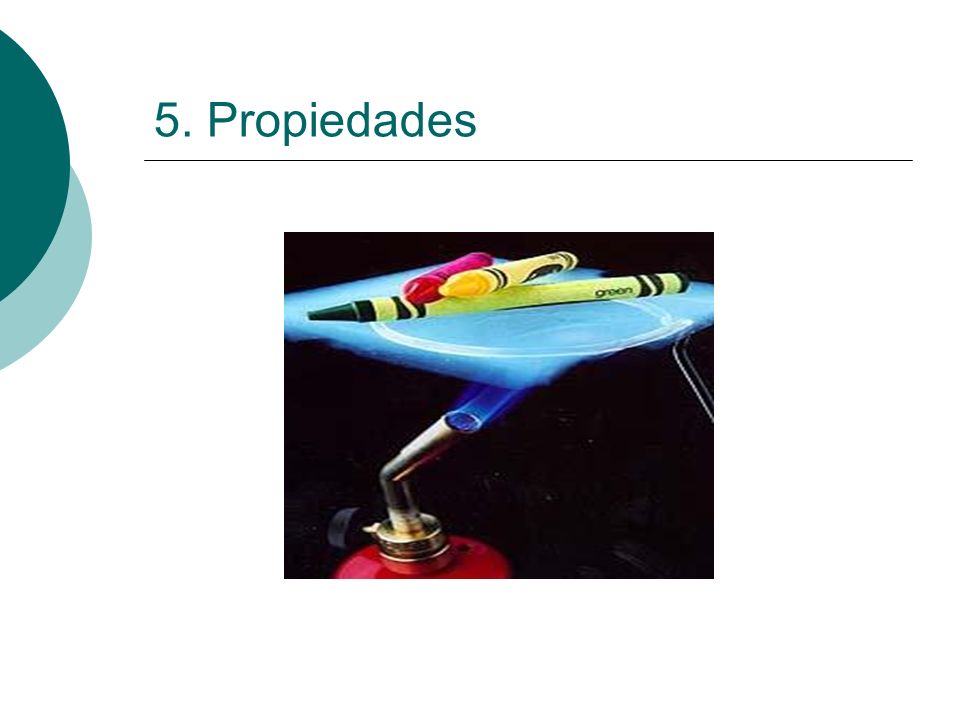

44 5. Propiedades MECÁNICAS A elevadas presiones se deforman (no marca) Materiales estructuralmente fuertes Un ladrillo de 2.5 kg soportado por 3 g de aerogel

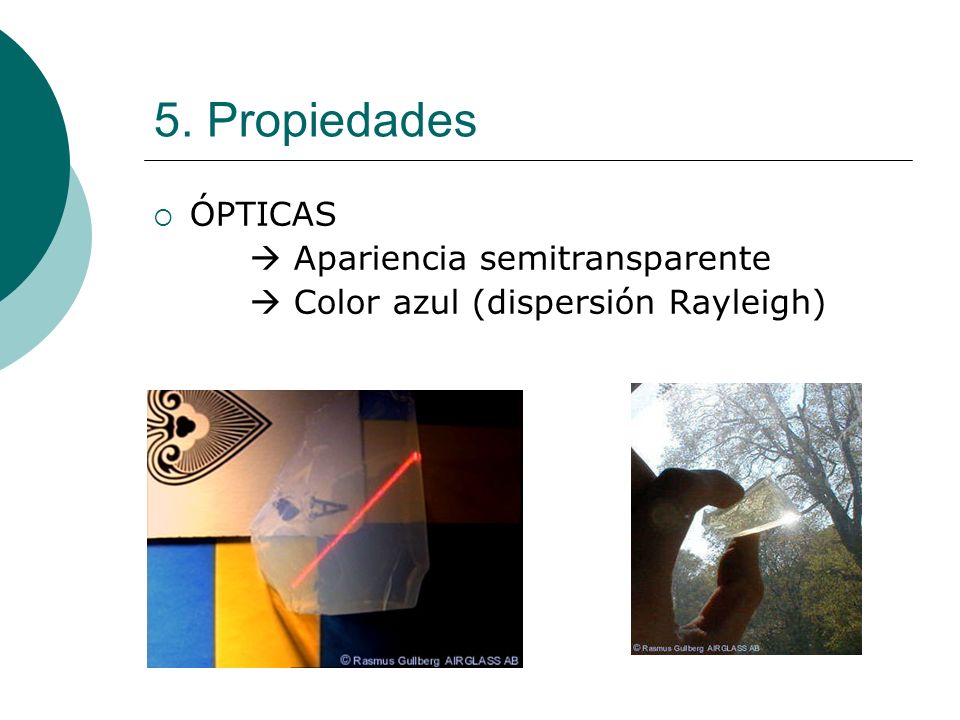

45 5. Propiedades ÓPTICAS Apariencia semitransparente Color azul (dispersión Rayleigh)

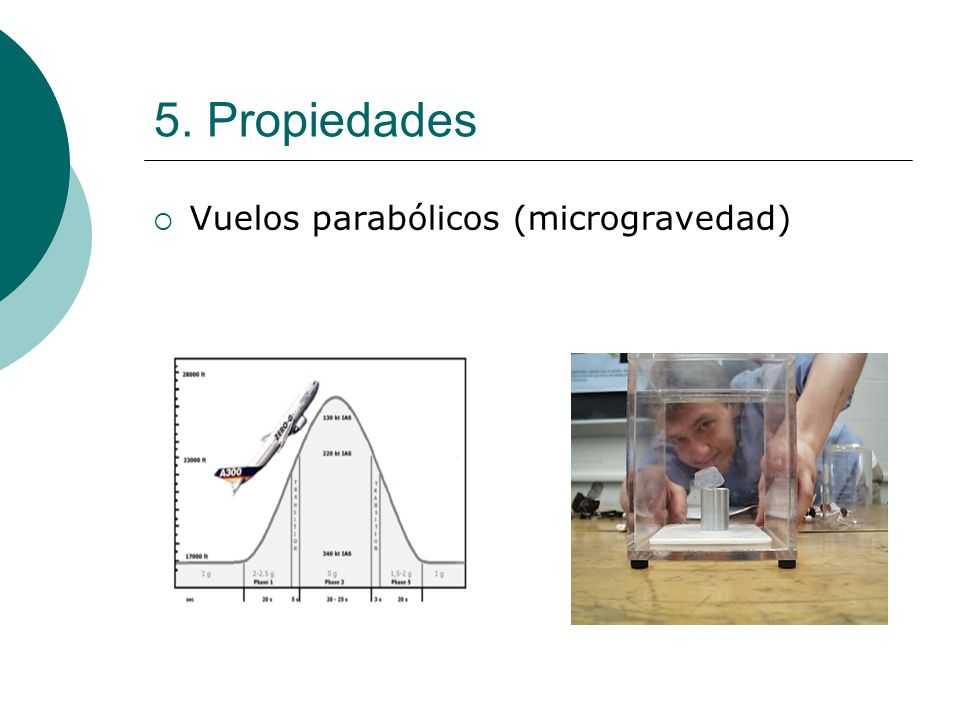

46 5. Propiedades Vuelos parabólicos (microgravedad)

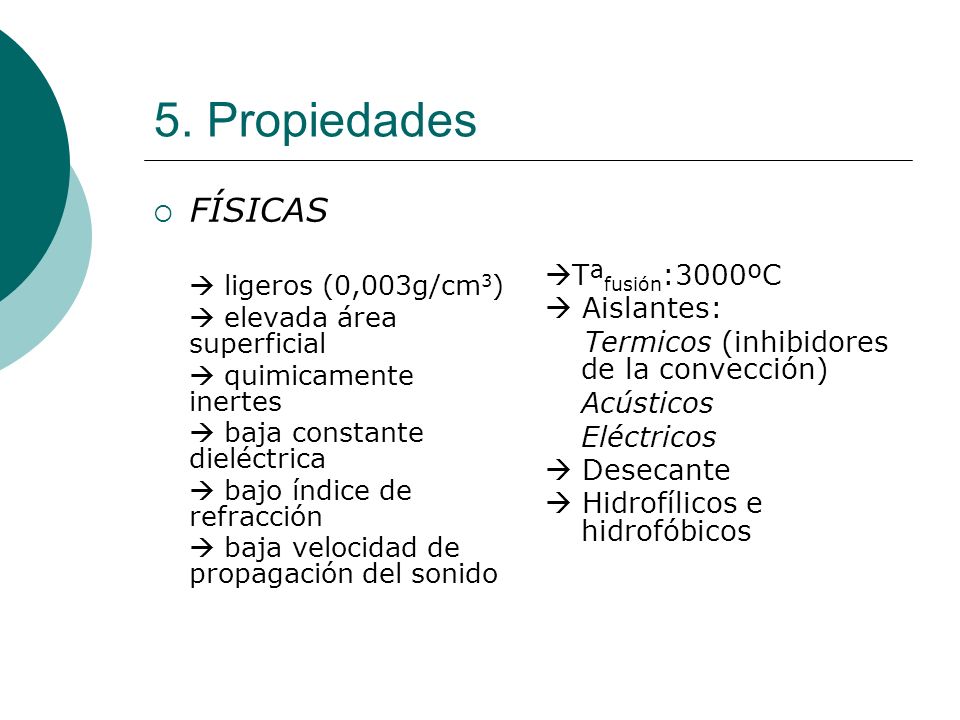

47 5. Propiedades FÍSICAS ligeros (0,003g/cm 3 ) elevada área superficial quimicamente inertes baja constante dieléctrica bajo índice de refracción baja velocidad de propagación del sonido Tª fusión :3000ºC Aislantes: Termicos (inhibidores de la convección) Acústicos Eléctricos Desecante Hidrofílicos e hidrofóbicos

48 5. Propiedades

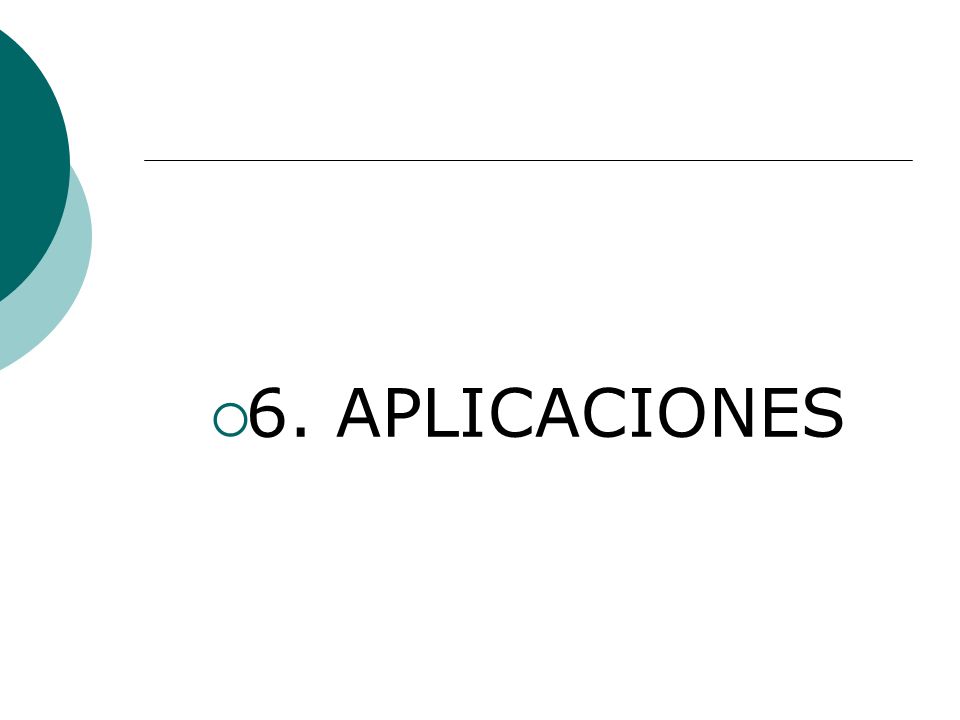

49 6. APLICACIONES

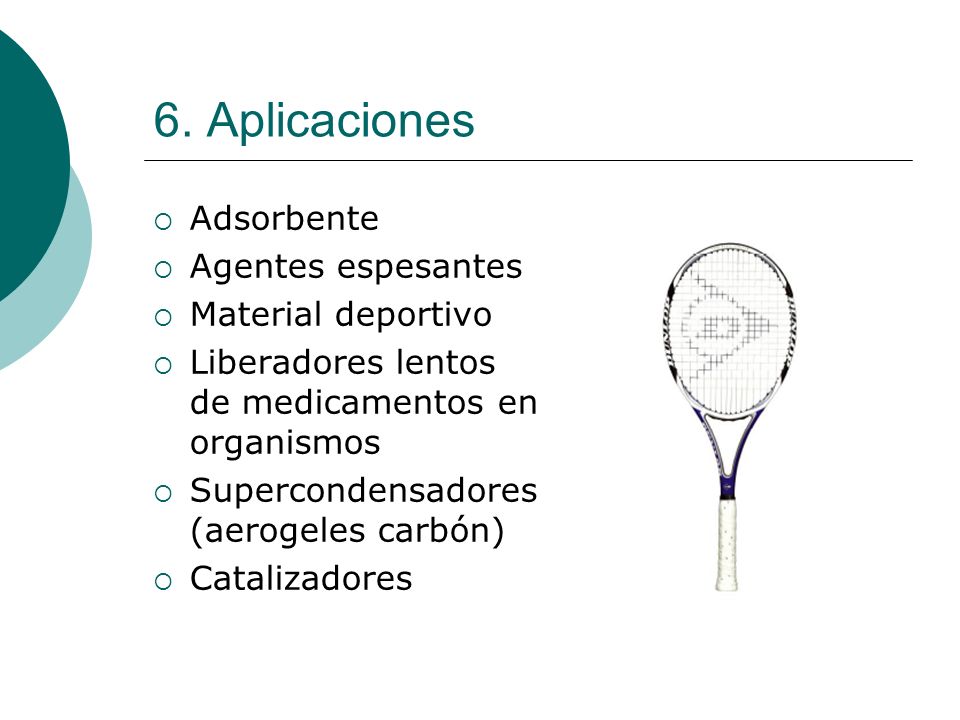

50 6. Aplicaciones Adsorbente Agentes espesantes Material deportivo Liberadores lentos de medicamentos en organismos Supercondensadores (aerogeles carbón) Catalizadores

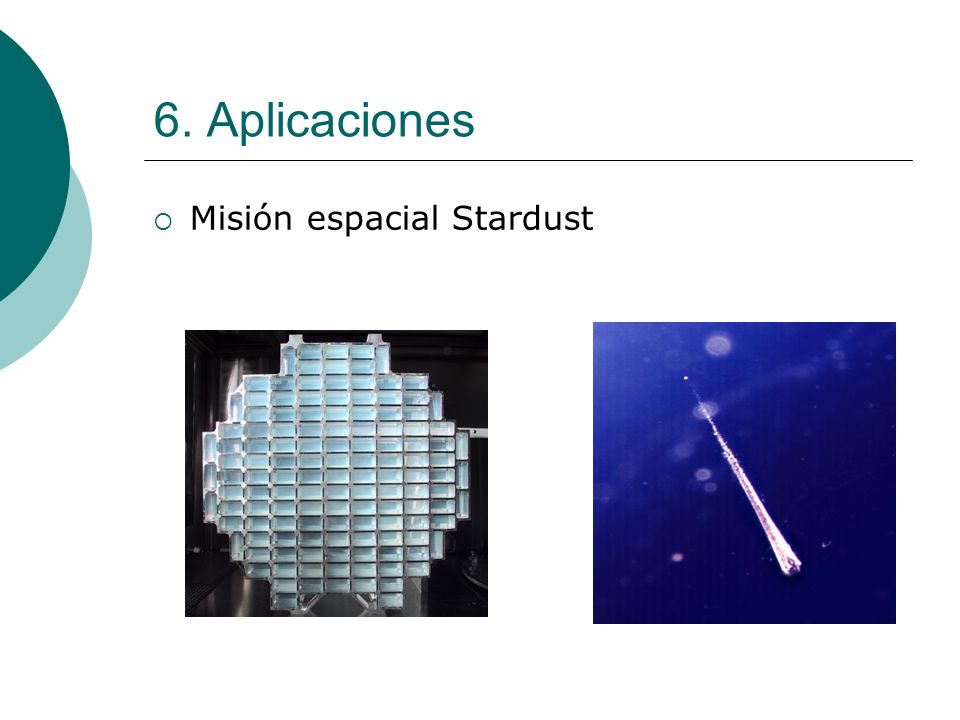

51 6. Aplicaciones Misión espacial Stardust

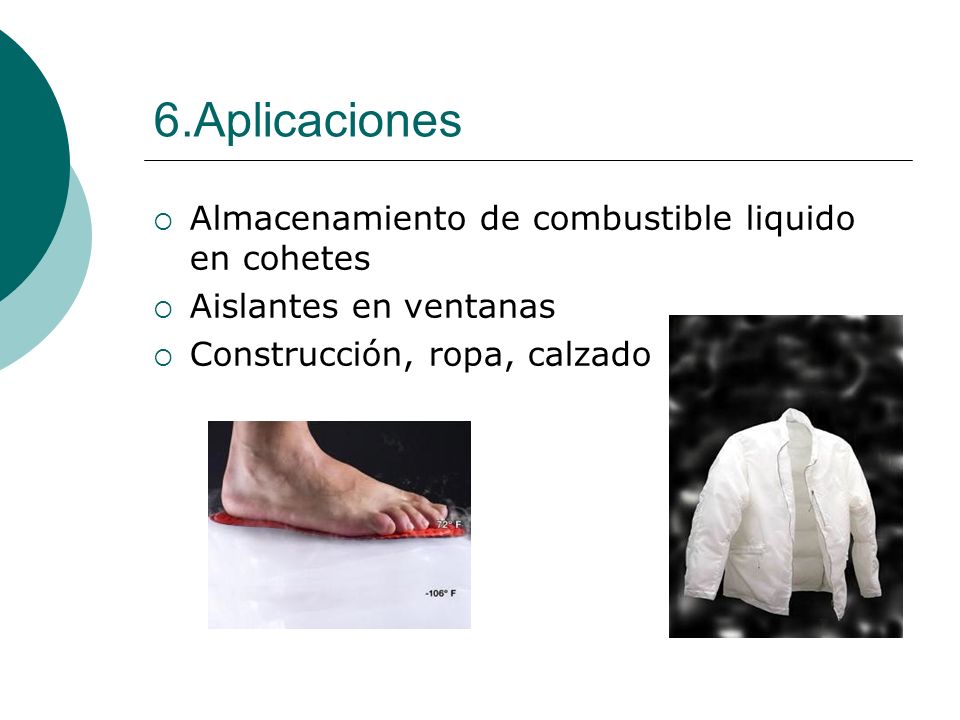

52 6.Aplicaciones Almacenamiento de combustible liquido en cohetes Aislantes en ventanas Construcción, ropa, calzado

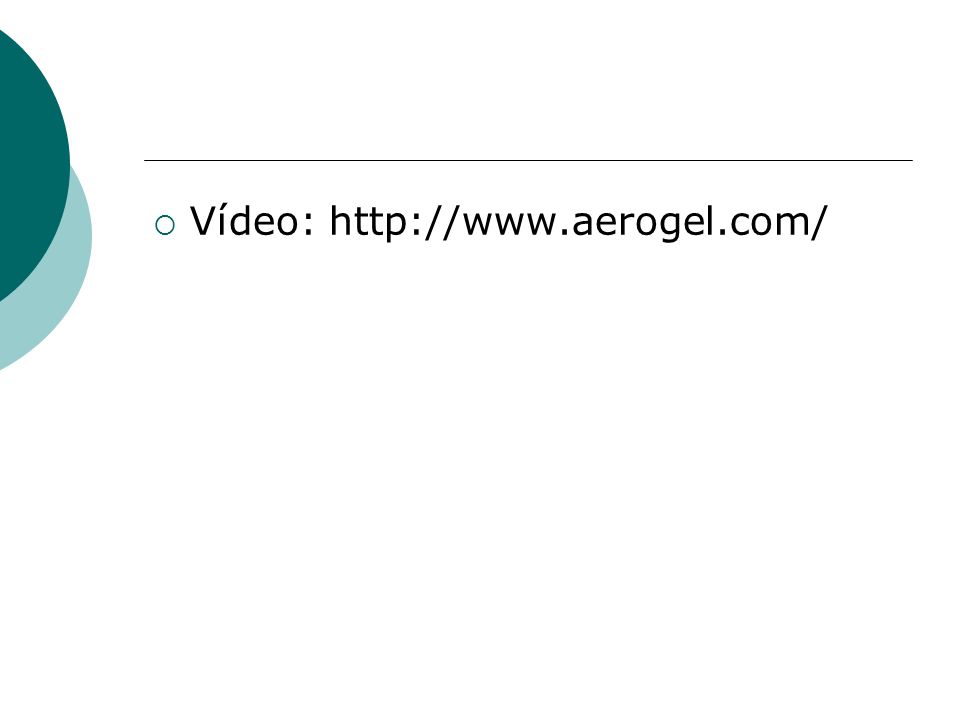

53 Vídeo:

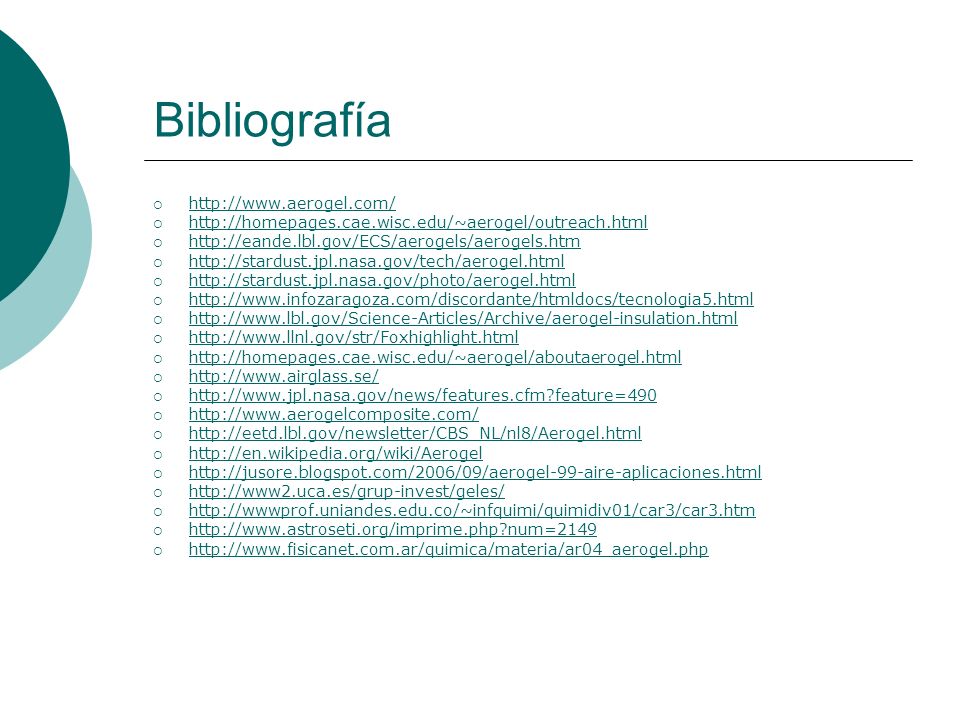

54 Bibliografía
