1 Aplicación de MDA a la Ingeniería del Conocimiento
Joaquín Cañadas (*) , Samuel Túnez Departamento Lenguajes y Computación. Universidad de Almería. España José Palma Departamento Ingeniería de la Información y Comunicaciones. Universidad de Murcia. España (*) speaker DSDM’04: I Taller sobre Desarrollo de Software dirigido por Modelos, MDA y Aplicaciones. Málaga, España. Noviembre 2004

2 Contenidos Problema y Motivación
Lenguajes de Modelado Conceptual a nivel de Conocimiento CML UPML MDA aplicado al desarrollo de SBC Conclusiones y Trabajos Futuros

3 Sistemas Software Basados en Conocimiento
Problema y Motivación Ingeniería del Conocimiento (IC): trata de aplicar una disciplina ingenieril al desarrollo de software basado en conocimiento. Sistemas Basados en Conocimiento (SBC): Representación explícita del conocimiento Mecanismos de razonamiento Comportamiento de alto nivel en la resolución de problemas Ingeniería del Software (IS) Sistemas Software Ingeniería del Conocimiento (IC) Sistemas Software Basados en Conocimiento

4 Problema y Motivación Desarrollo de SBC: actividad de modelado que requiere el uso de una metodología Principales metodologías: CommonKADS, MIKE, PROTÉGÉ-II Estas metodologías adolecen de una falta de rigor en la especificación de la transición desde el modelado conceptual al diseño del sistema

5 Modelo de Conocimiento
Problema y Motivación CommonKADS (CK): Metodología de desarrollo de SBC CK ofrece un conjunto de seis modelos Modelo de Agentes Modelo de Organización Modelo de Tareas Modelo de Conocimiento Modelo de Comunicación Modelo de Diseño Contexto Concepto Sistema Modelo de Conocimiento: describe el sistema en el nivel de conocimiento, tal y como lo definió Newell, sin hacer referencia a los aspectos de implementación Modelo de Diseño: define la arquitectura, plataforma de implement.

6 Problema y Motivación Carencias del Modelo de Diseño de CK:
La proyección de elementos del modelo de conocimiento a componentes del modelo de diseño se establece débilmente Las herramientas de implementación de SBC no incorporan facilidades para el desarrollo en CK Complejidad del desarrollo de SBC estriba en La plataforma de implementación es una herramienta de desarrollo de SBC, a la que hay que traducir todo el modelo de conocimiento El diseño e implementación finales dependen de la herramienta de implementación, y no de modelo de diseño. Niveles de Modelado Taxonomía de Newell Modelos Conceptuales Nivel de Conocimiento Modelos de Diseño Nivel Simbólico

7 Problema y Motivación Necesidad de enriquecer el modelo de diseño de CK aplicando técnicas que faciliten la transformación de los modelos conceptuales a modelos de diseño Técnicas de Ingeniería del Software (IS) MDA Objetivo: aplicar MDA para realizar la transformación de modelos conceptuales a nivel de conocimiento, propios de la IC, a modelos de diseño en UML, propios de IS.

8 Contenidos Problema y Motivación
Lenguajes de Modelado Conceptual a nivel de Conocimiento CML UPML MDA aplicado al desarrollo de SBC Conclusiones y Trabajos Futuros

9 Lenguajes de Modelado Conceptual a nivel de Conocimiento: CML
CML (Conceptual Modelling Language) Lenguaje semiformal para la especificación del Modelo de Conocimiento de CK. Permite la definición de: Tareas (relación tareas-subtareas) y métodos de resolución Ontología y conocimiento del dominio Estructuras de inferencias CML es una notación textual definida en BNF Incluye una notación gráfica definida de manera informal

10 CML. Ejemplo Diagrama de inferencias y descripción CML
del método que resuelve la tarea “Proponer Objetivos Terapéuticos” en Administración de Terapia en Agricultura

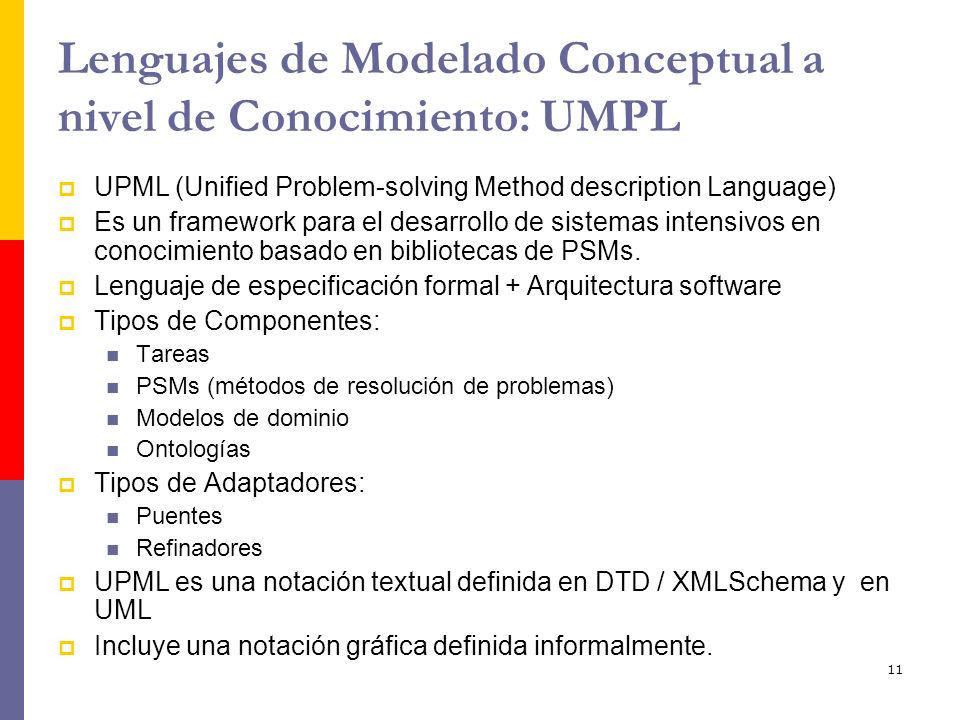

11 Lenguajes de Modelado Conceptual a nivel de Conocimiento: UMPL
UPML (Unified Problem-solving Method description Language) Es un framework para el desarrollo de sistemas intensivos en conocimiento basado en bibliotecas de PSMs. Lenguaje de especificación formal + Arquitectura software Tipos de Componentes: Tareas PSMs (métodos de resolución de problemas) Modelos de dominio Ontologías Tipos de Adaptadores: Puentes Refinadores UPML es una notación textual definida en DTD / XMLSchema y en UML Incluye una notación gráfica definida informalmente.

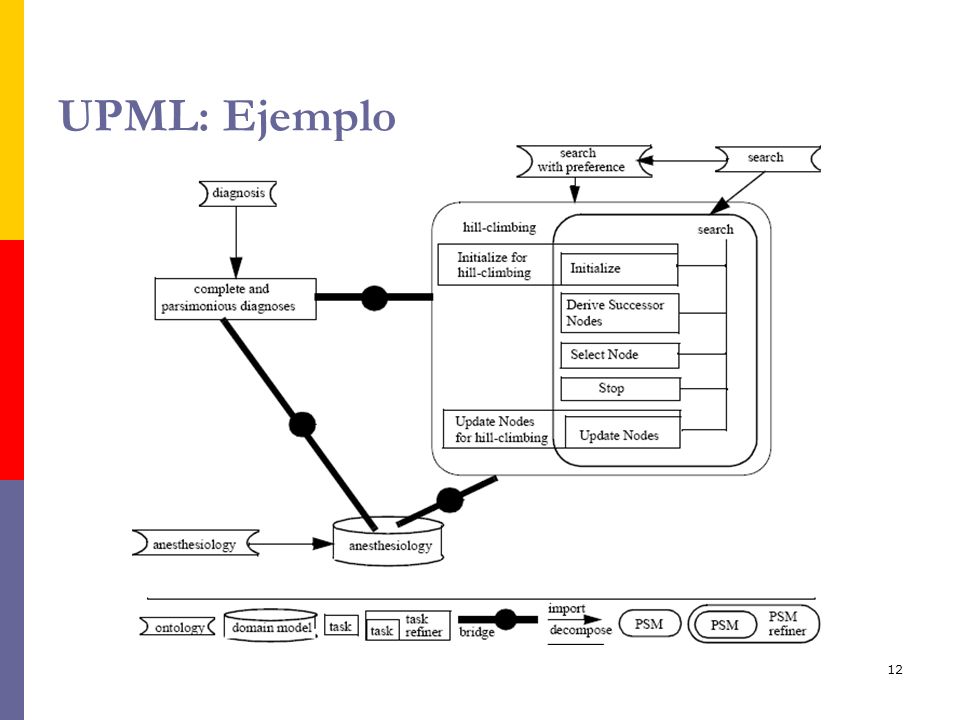

12 UPML: Ejemplo

13 UPML: Ejemplo task complete and parsimonious diagnoses pragmatics
The task asks for a complete and minimal diagnosis; Dieter Fensel: Understanding, Developing and Reusing Problem-Solving Methods. 1998 ontology diagnoses specification roles input observations; output diagnosis goal task(input observations; output diagnosis)  complete(diagnosis, observations)  parsimonious(diagnosis) preconditions observations ≠  assumptions If we receive input there must be a complete hypothesis. observations ≠   H complete(H, observations); Nonreflexivity of <.  (H < H); Transitivity of <. (H < H’ )  (H’< H’’ )  (H < H’’); Finiteness of H. Finite(H)

14 Contenidos Problema y Motivación
Lenguajes de Modelado Conceptual a nivel de Conocimiento CML UPML MDA aplicado al desarrollo de SBC Conclusiones y Trabajos Futuros

15 MDA aplicado al desarrollo de SBC
Objetivo: aplicar MDA para realizar la transformación de modelos conceptuales a nivel de conocimiento, propios de la IC, a modelos de diseño en UML, propios de la IS

16 MDA aplicado al desarrollo de SBC
1ª Etapa: Transformación T1 M2 Metamodelos M1 Modelos

17 MDA aplicado al desarrollo de SBC
2ª Etapa: Transformación T2

18 MDA aplicado al desarrollo de SBC
3ª Etapa: Transformación T3

19 Transformaciones de modelos
Para definir una transformación: Conocer los metamodelos origen y destino Seleccionar el tipo y el lenguaje de definición de la transformación Seleccionar la herramienta CASE para MDA que permita la automatización Las transformaciones están basadas en los metamodelos de los lenguajes origen y destino Los metamodelos origen y destino deben estar expresados en el mismo lenguaje (MOF)

20 Transformación T1 (PIM-PIM)
Lenguajes Origen: CML  Gramática abstracta en BNF UPML  Definido en DTD, XML Schema, UML Lenguaje Destino: UML Extendido para IC  metamodelo de UML en MOF Previo a T1: Transformación T0, obtener los metamodelos en MOF de los lenguajes CML y UPML.

21 Transformación T1 (PIM-PIM)
Lenguaje destino: UML extendido para IC Tareas, PSMs, Ontologías, … La extensión de UML para IC debe ser compatible con UML estándar: Métodos de extensión de UML: Profiles Extensión del Metamodelo de UML Sistemas Híbridos Componentes Basados en Conocimiento UML Extendido para IC (PIM) Componentes No Basados en Conocimiento

22 Transformación T2 (PIM-PSM)
Origen: UML extendido para IC Destino: Modelos específicos de plataforma (PSMs) Entornos de implementación de SBC: ARTEnterprise, G2, JESS, Nexpert, … Poseen capacidad de integración con plataformas estándares CORBA: UML profile for CORBA EJB: UML profile for EJB ¿Cómo obtener el metamodelo para plataformas de de SBC? Extendiendo el metamodelo de la plataforma estándar para que permita representar las características particulares de la herramienta de implementación de SBC Problema: las transformaciones hacia PSM y código están muy limitadas, restringiendo el dominio o mediante mucho trabajo de especificación en los PIM

23 Marco completo de la propuesta

24 Contenidos Problema y Motivación
Lenguajes de Modelado Conceptual a nivel de Conocimiento CML UPML MDA aplicado al desarrollo de SBC Conclusiones y Trabajos Futuros

25 Conclusiones y Trabajos Futuros
Propuesta de aplicación de MDA a la IC que permite llenar el hueco que poseen las metodologías de IC en el paso de modelos conceptuales a nivel de conocimiento a modelos de diseño e implementación Para realizar la transformación de los modelos conceptuales de IC expresados en lenguajes de modelado de conocimiento a modelos conceptuales en UML se utiliza una extensión de UML para IC. Esta extensión de UML para IC es compatible con UML estándar, ideal para sistemas híbridos Los modelos y transformaciones propuestos constituyen un marco adecuado para facilitar el proceso de desarrollo de SBC La propuesta presentada es un trabajo en realización y, al igual que el grado de automatización de las transformaciones, debe ser validada con su puesta en práctica.

26 Conclusiones y Trabajos Futuros
Se plantean diversos problemas a resolver, como es el caso de las transformaciones hacia PSM y código, en las que hay que especificar no sólo modelos estáticos sino también comportamiento Puntos a profundizar: la posibilidad de razonar sobre las propiedades de las transformaciones y la corrección de las transformaciones Como trabajo futuro se plantea la adaptación del proceso de desarrollo de la metodología CK para que contemple los modelos y transformaciones especificados mediante MDA.

27 Gracias por su atención
¿Preguntas? Grupo de Investigación DKSE: Ingeniería de Datos, del Conocimiento y del Software 27 / 27
