1 MÉTODOS PARA MEDIR LA CONSISTENCIA PRESENTA ALUMNO..DIMAS ANTONIO GARCIA DIAZ FACULTAD DE ING.CIVIL

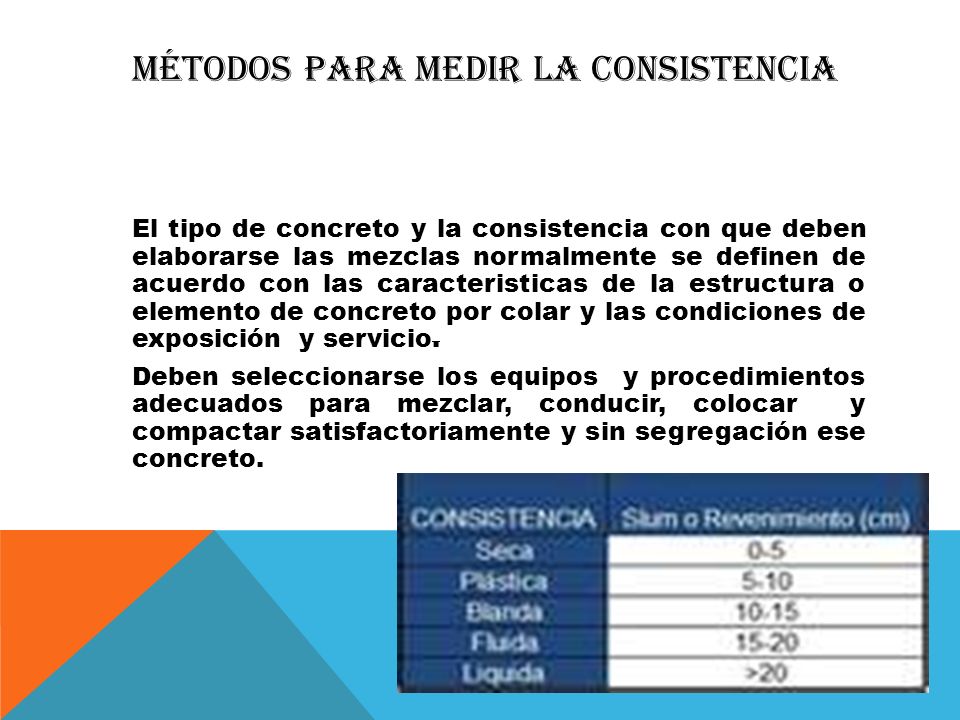

2 MÉTODOS PARA MEDIR LA CONSISTENCIA El tipo de concreto y la consistencia con que deben elaborarse las mezclas normalmente se definen de acuerdo con las caracteristicas de la estructura o elemento de concreto por colar y las condiciones de exposición y servicio. Deben seleccionarse los equipos y procedimientos adecuados para mezclar, conducir, colocar y compactar satisfactoriamente y sin segregación ese concreto.

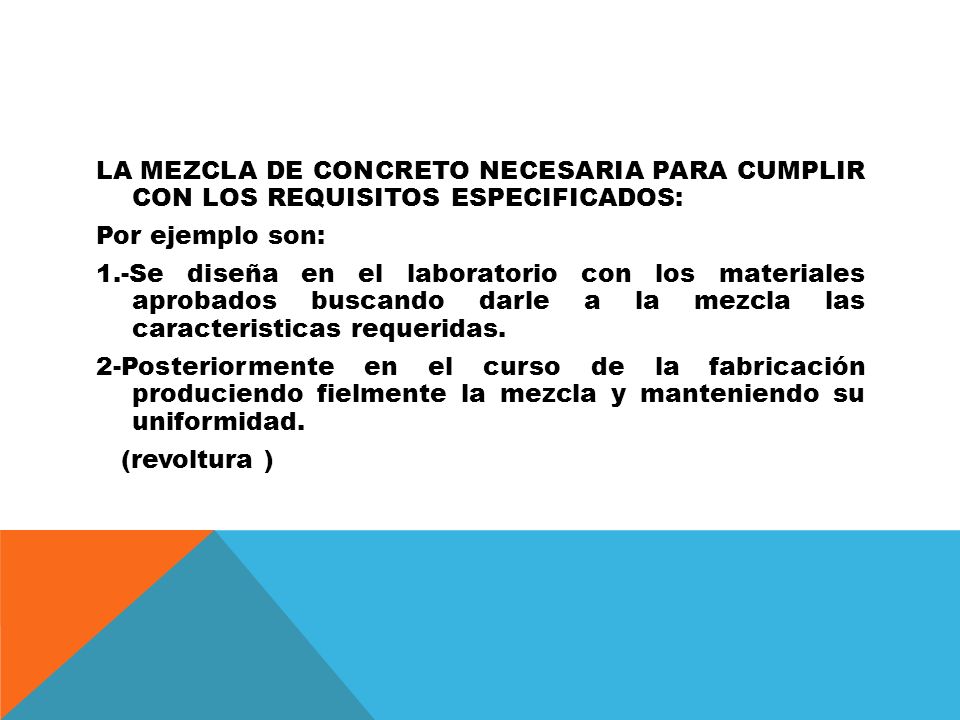

3 LA MEZCLA DE CONCRETO NECESARIA PARA CUMPLIR CON LOS REQUISITOS ESPECIFICADOS: Por ejemplo son: 1.-Se diseña en el laboratorio con los materiales aprobados buscando darle a la mezcla las caracteristicas requeridas. 2-Posteriormente en el curso de la fabricación produciendo fielmente la mezcla y manteniendo su uniformidad. (revoltura )

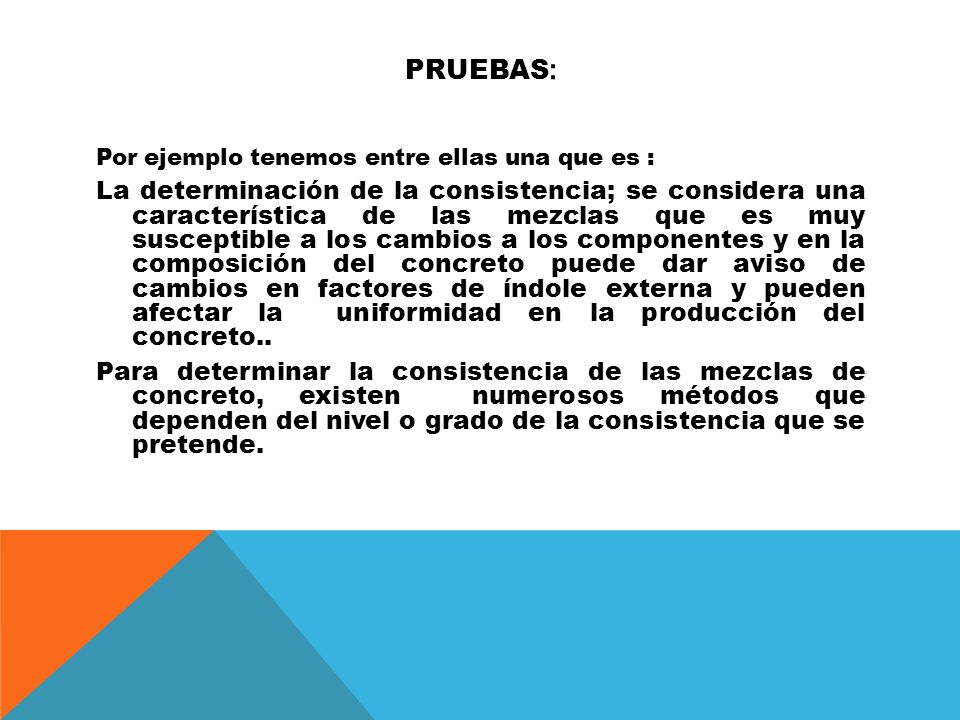

4 PRUEBAS : Por ejemplo tenemos entre ellas una que es : La determinación de la consistencia; se considera una característica de las mezclas que es muy susceptible a los cambios a los componentes y en la composición del concreto puede dar aviso de cambios en factores de índole externa y pueden afectar la uniformidad en la producción del concreto.. Para determinar la consistencia de las mezclas de concreto, existen numerosos métodos que dependen del nivel o grado de la consistencia que se pretende.

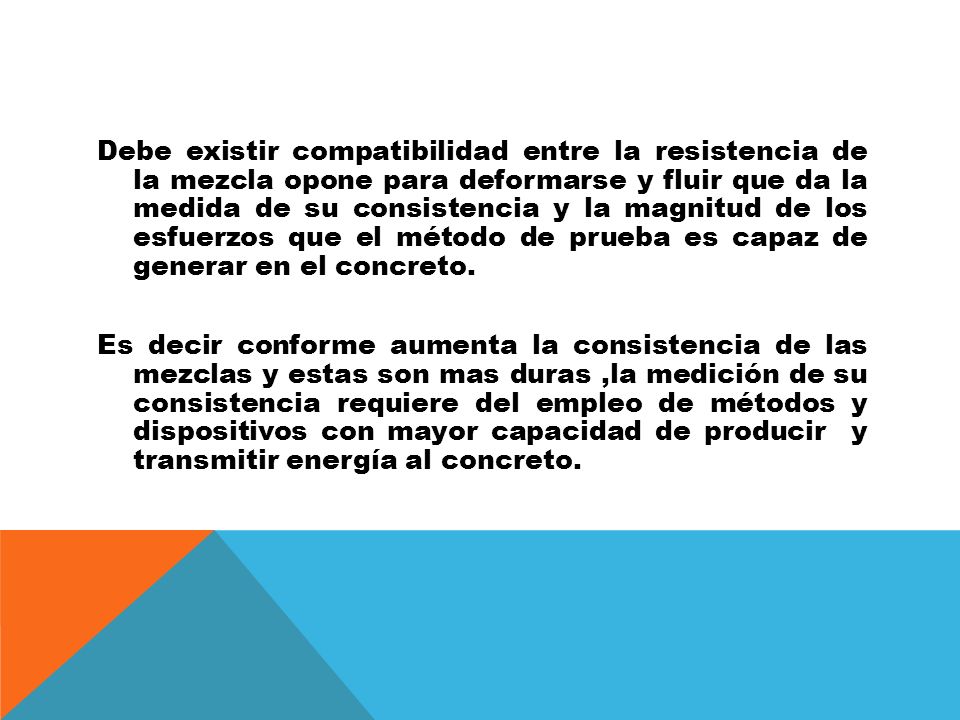

5 Debe existir compatibilidad entre la resistencia de la mezcla opone para deformarse y fluir que da la medida de su consistencia y la magnitud de los esfuerzos que el método de prueba es capaz de generar en el concreto. Es decir conforme aumenta la consistencia de las mezclas y estas son mas duras,la medición de su consistencia requiere del empleo de métodos y dispositivos con mayor capacidad de producir y transmitir energía al concreto.

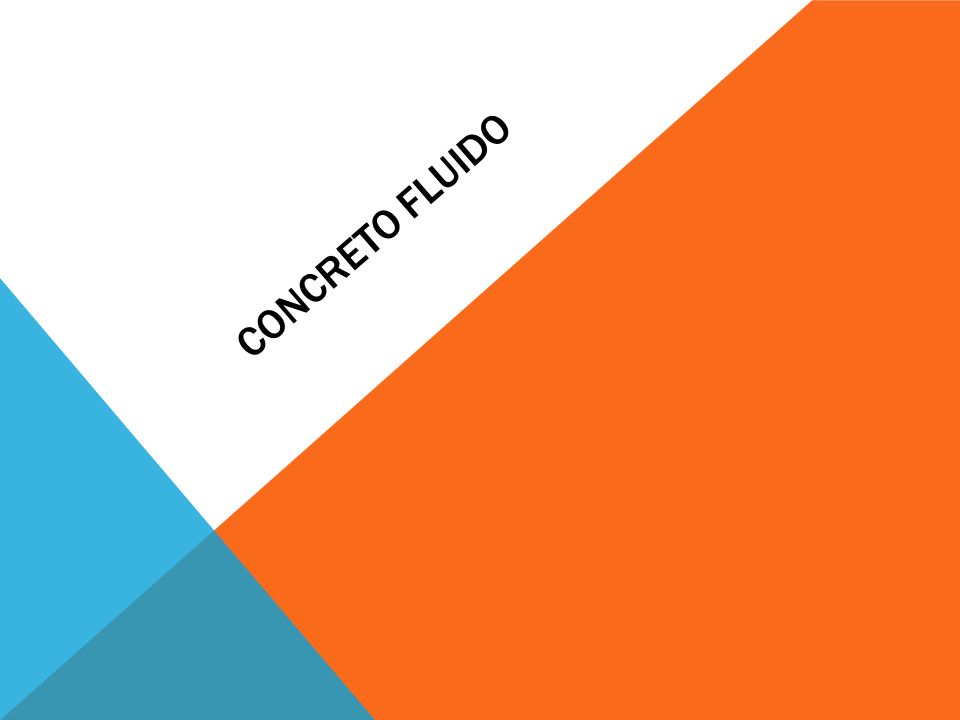

6 CONCRETO FLUIDO

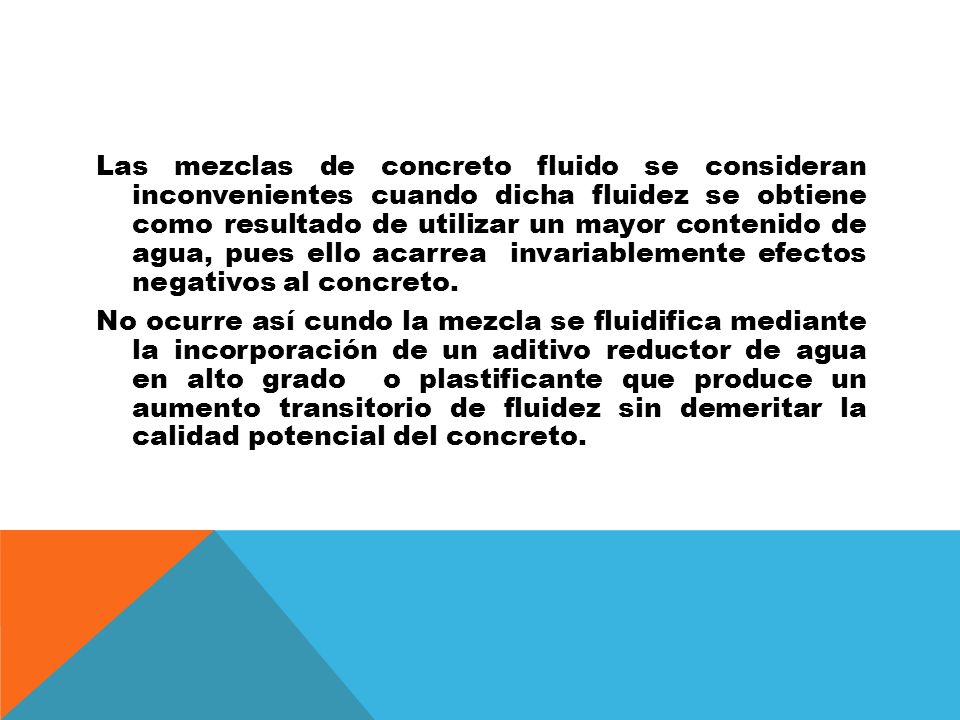

7 Las mezclas de concreto fluido se consideran inconvenientes cuando dicha fluidez se obtiene como resultado de utilizar un mayor contenido de agua, pues ello acarrea invariablemente efectos negativos al concreto. No ocurre así cundo la mezcla se fluidifica mediante la incorporación de un aditivo reductor de agua en alto grado o plastificante que produce un aumento transitorio de fluidez sin demeritar la calidad potencial del concreto.

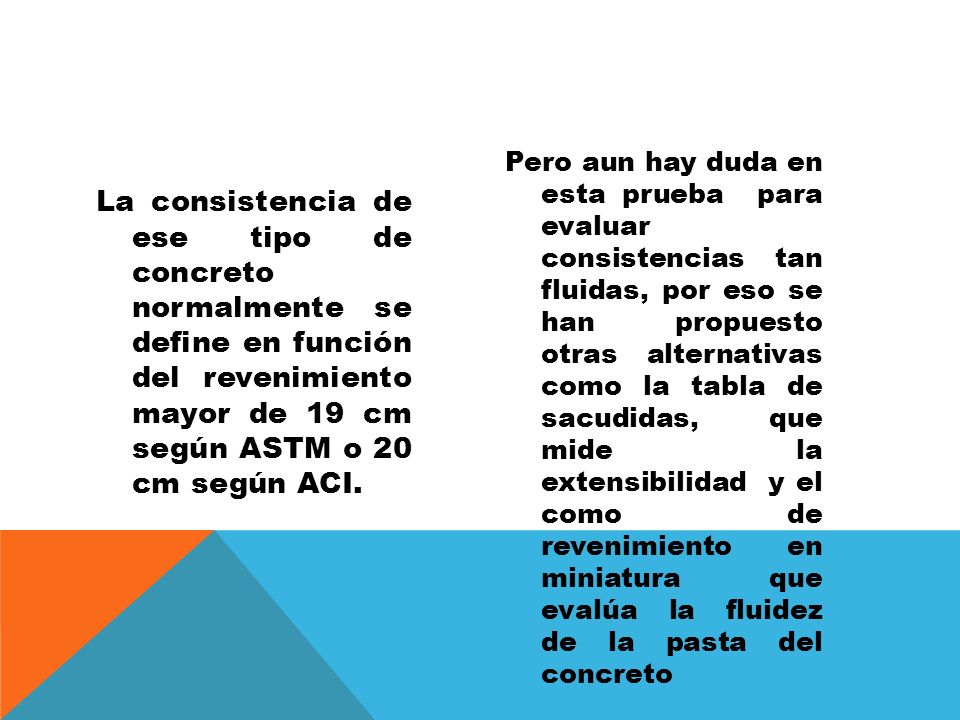

8 La consistencia de ese tipo de concreto normalmente se define en función del revenimiento mayor de 19 cm según ASTM o 20 cm según ACI. Pero aun hay duda en esta prueba para evaluar consistencias tan fluidas, por eso se han propuesto otras alternativas como la tabla de sacudidas, que mide la extensibilidad y el como de revenimiento en miniatura que evalúa la fluidez de la pasta del concreto

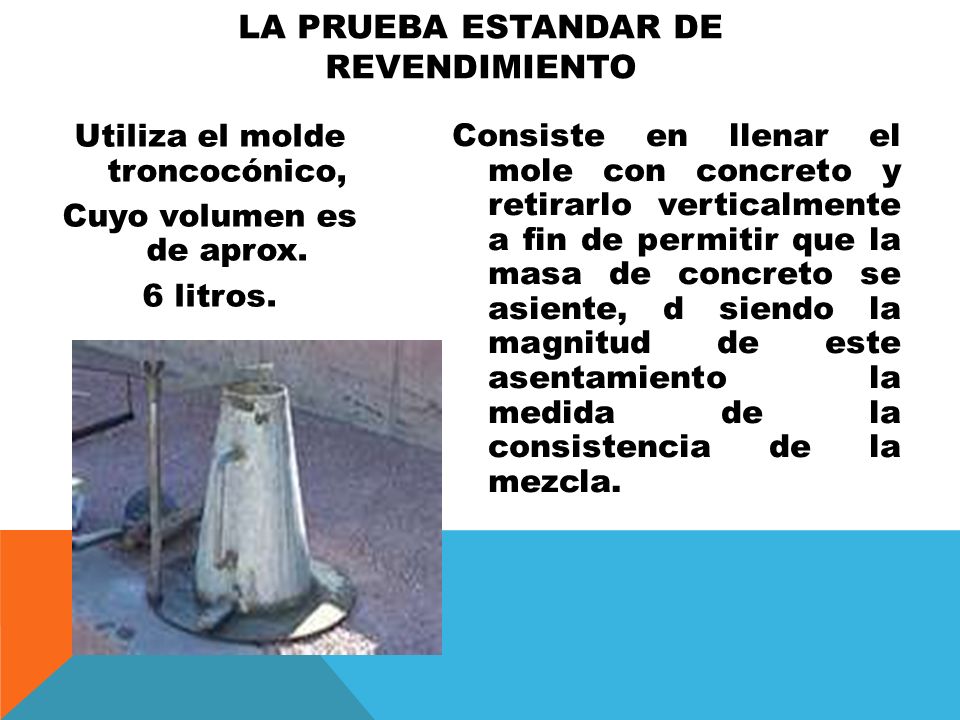

9 Utiliza el molde troncocónico, Cuyo volumen es de aprox. 6 litros. Consiste en llenar el mole con concreto y retirarlo verticalmente a fin de permitir que la masa de concreto se asiente, d siendo la magnitud de este asentamiento la medida de la consistencia de la mezcla. LA PRUEBA ESTANDAR DE REVENDIMIENTO

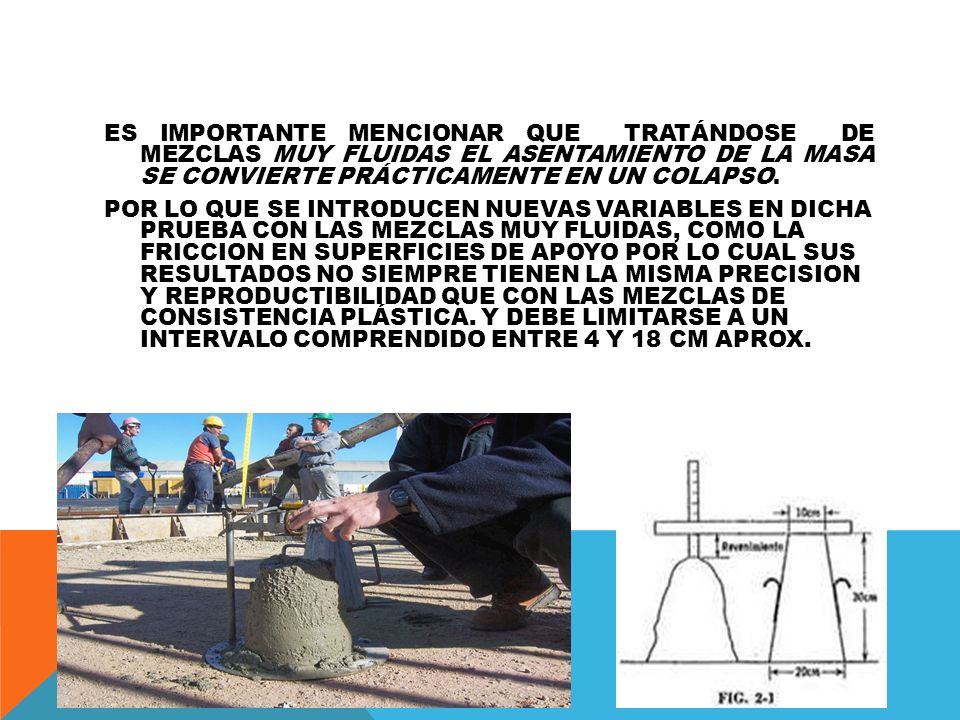

10 ES IMPORTANTE MENCIONAR QUE TRATÁNDOSE DE MEZCLAS MUY FLUIDAS EL ASENTAMIENTO DE LA MASA SE CONVIERTE PRÁCTICAMENTE EN UN COLAPSO. POR LO QUE SE INTRODUCEN NUEVAS VARIABLES EN DICHA PRUEBA CON LAS MEZCLAS MUY FLUIDAS, COMO LA FRICCION EN SUPERFICIES DE APOYO POR LO CUAL SUS RESULTADOS NO SIEMPRE TIENEN LA MISMA PRECISION Y REPRODUCTIBILIDAD QUE CON LAS MEZCLAS DE CONSISTENCIA PLÁSTICA. Y DEBE LIMITARSE A UN INTERVALO COMPRENDIDO ENTRE 4 Y 18 CM APROX.

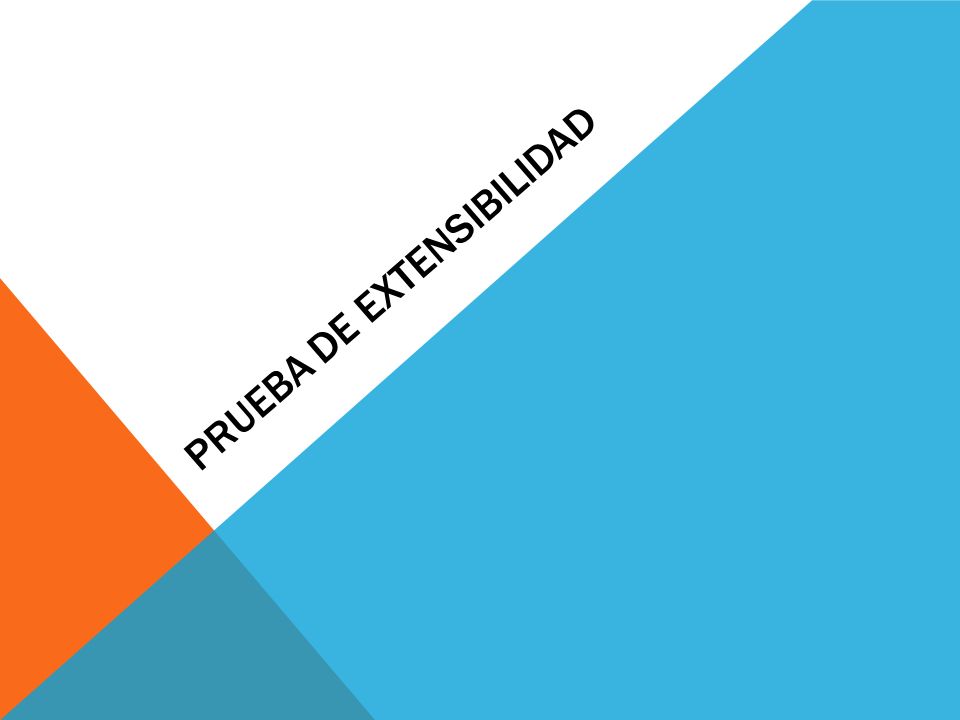

11 PRUEBA DE EXTENSIBILIDAD

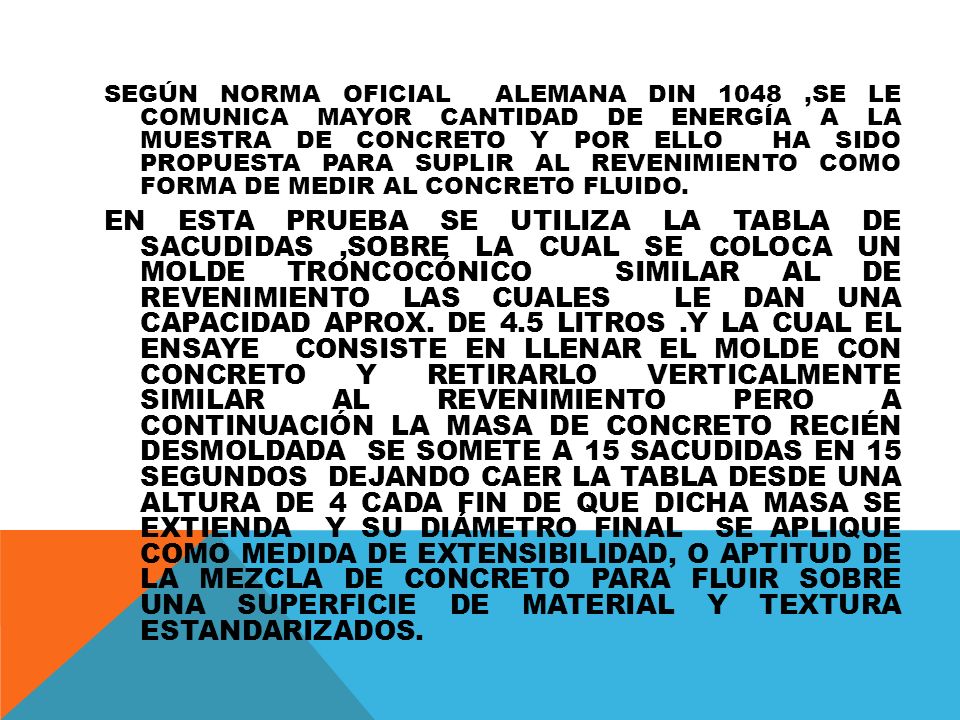

12 SEGÚN NORMA OFICIAL ALEMANA DIN 1048,SE LE COMUNICA MAYOR CANTIDAD DE ENERGÍA A LA MUESTRA DE CONCRETO Y POR ELLO HA SIDO PROPUESTA PARA SUPLIR AL REVENIMIENTO COMO FORMA DE MEDIR AL CONCRETO FLUIDO. EN ESTA PRUEBA SE UTILIZA LA TABLA DE SACUDIDAS,SOBRE LA CUAL SE COLOCA UN MOLDE TRONCOCÓNICO SIMILAR AL DE REVENIMIENTO LAS CUALES LE DAN UNA CAPACIDAD APROX. DE 4.5 LITROS.Y LA CUAL EL ENSAYE CONSISTE EN LLENAR EL MOLDE CON CONCRETO Y RETIRARLO VERTICALMENTE SIMILAR AL REVENIMIENTO PERO A CONTINUACIÓN LA MASA DE CONCRETO RECIÉN DESMOLDADA SE SOMETE A 15 SACUDIDAS EN 15 SEGUNDOS DEJANDO CAER LA TABLA DESDE UNA ALTURA DE 4 CADA FIN DE QUE DICHA MASA SE EXTIENDA Y SU DIÁMETRO FINAL SE APLIQUE COMO MEDIDA DE EXTENSIBILIDAD, O APTITUD DE LA MEZCLA DE CONCRETO PARA FLUIR SOBRE UNA SUPERFICIE DE MATERIAL Y TEXTURA ESTANDARIZADOS.

13 DE ACUERDO CON EL METODO, SE CONSIDERA QUE EL CONCRETO ES FLUIDO CUANDO SU DIÁMETRO EXTENDIDO ES DE51 CM POR LO MENOS, ES DECIR 2.5 VECES SU DIÁMETRO INICIAL APROXIMADAMENTE Y CONFORME A LA NORMA INGLESA BS1881 ESTE DIÁMETRO EQUIVALE A UN REVENIMIENTO DEL ORDEN DE 18.5 CM. UNA CRITICA QUE SUELE HACERSE A ESTA PRUEBA ES QUE CON UN DIÁMETRO EXTENDIDO DE 51 CM LA TORTA DE CONCRETO POSEE UN ESPESOR MEDIO APROX. DE 2 CM QUE A VECES ES INFERIOR AL TAMAÑO MÁXIMO AGREGADO POR LO CUAL SU COMPORTAMIENTO AL EXTENDERSE NO PUEDE SE REPRESENTATIVO DEL MISMO CONCRETO JUZGADO EN SU VOLUMEN GLOBAL.

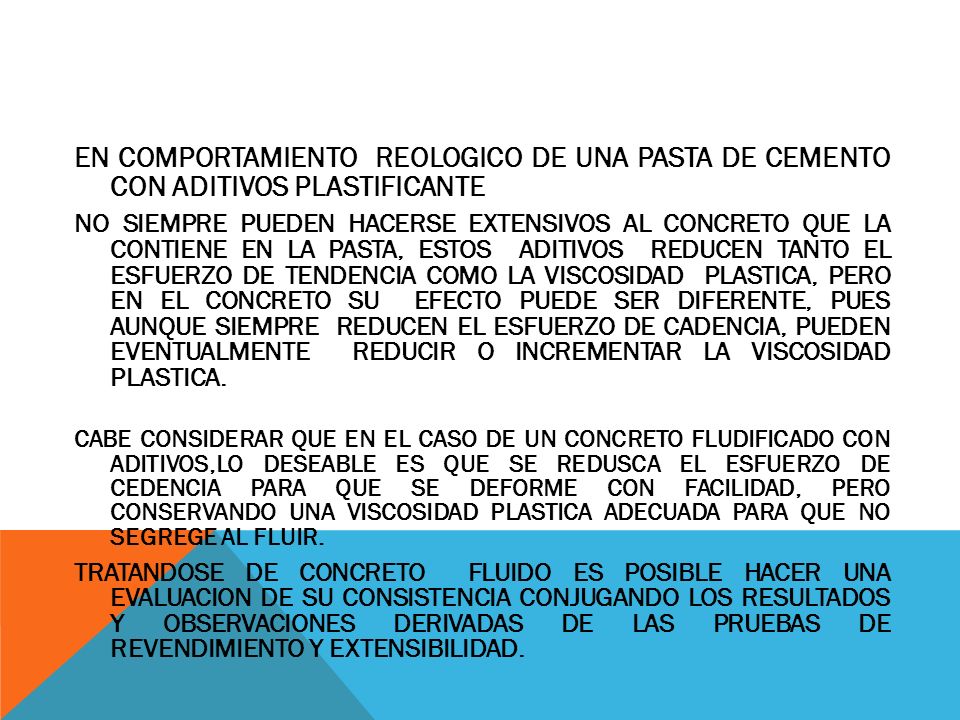

14 EN COMPORTAMIENTO REOLOGICO DE UNA PASTA DE CEMENTO CON ADITIVOS PLASTIFICANTE NO SIEMPRE PUEDEN HACERSE EXTENSIVOS AL CONCRETO QUE LA CONTIENE EN LA PASTA, ESTOS ADITIVOS REDUCEN TANTO EL ESFUERZO DE TENDENCIA COMO LA VISCOSIDAD PLASTICA, PERO EN EL CONCRETO SU EFECTO PUEDE SER DIFERENTE, PUES AUNQUE SIEMPRE REDUCEN EL ESFUERZO DE CADENCIA, PUEDEN EVENTUALMENTE REDUCIR O INCREMENTAR LA VISCOSIDAD PLASTICA. CABE CONSIDERAR QUE EN EL CASO DE UN CONCRETO FLUDIFICADO CON ADITIVOS,LO DESEABLE ES QUE SE REDUSCA EL ESFUERZO DE CEDENCIA PARA QUE SE DEFORME CON FACILIDAD, PERO CONSERVANDO UNA VISCOSIDAD PLASTICA ADECUADA PARA QUE NO SEGREGE AL FLUIR. TRATANDOSE DE CONCRETO FLUIDO ES POSIBLE HACER UNA EVALUACION DE SU CONSISTENCIA CONJUGANDO LOS RESULTADOS Y OBSERVACIONES DERIVADAS DE LAS PRUEBAS DE REVENDIMIENTO Y EXTENSIBILIDAD.

15 EN COMPORTAMIENTO GEOLÓGICO DE UNA PASTA DE CEMENTO CON ADITIVOS PLASTIFICANTE NO SIEMPRE PUEDEN HACERSE EXTENSIVOS AL CONCRETO QUE LA CONTIENE EN LA PASTA, ESTOS ADITIVOS REDUCEN TANTO EL ESFUERZO DE TENDENCIA COMO LA VISCOSIDAD PLÁSTICA, PERO EN EL CONCRETO SU EFECTO PUEDE SER DIFERENTE, PUES AUNQUE SIEMPRE REDUCEN EL ESFUERZO DE CADENCIA, PUEDEN EVENTUALMENTE REDUCIR O INCREMENTAR LA VISCOSIDAD PLÁSTICA. CABE CONSIDERAR QUE EN EL CASO DE UN CONCRETO FLUIDIFICADO CON ADITIVOS, LO DESEABLE ES QUE SE REDUZCA EL ESFUERZO DE CADENCIA PARA QUE SE DEFORME CON FACILIDAD, PERO CONSERVANDO UNA VISCOSIDAD PLÁSTICA ADECUADA PARA QUE NO SEGREGUE AL FLUIR. TRATÁNDOSE DE CONCRETO FLUIDO ES POSIBLE HACER UNA EVALUACIÓN DE SU CONSISTENCIA CONJUGANDO LOS RESULTADOS Y OBSERVACIONES DERIVADAS DE LAS PRUEBAS DE REVENIMIENTO Y EXTENSIBILIDAD.
