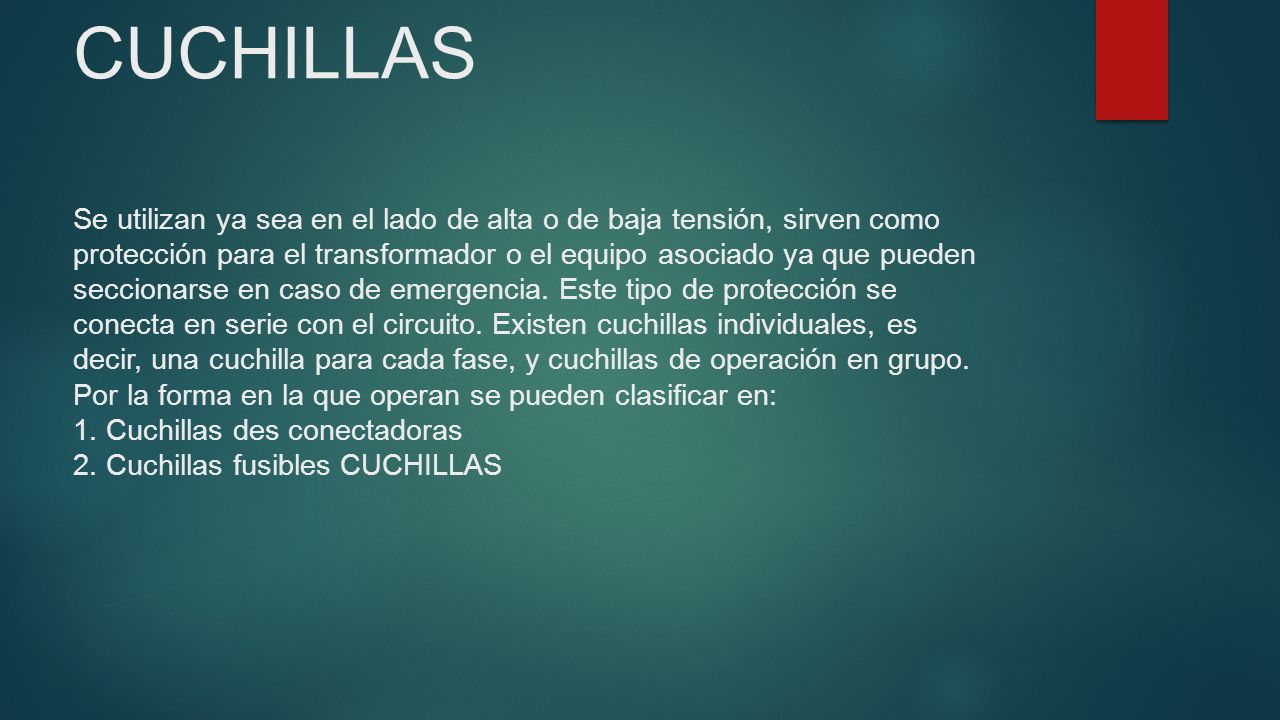

2 CUCHILLAS Se utilizan ya sea en el lado de alta o de baja tensión, sirven como protección para el transformador o el equipo asociado ya que pueden seccionarse en caso de emergencia. Este tipo de protección se conecta en serie con el circuito. Existen cuchillas individuales, es decir, una cuchilla para cada fase, y cuchillas de operación en grupo. Por la forma en la que operan se pueden clasificar en: 1. Cuchillas des conectadoras 2. Cuchillas fusibles CUCHILLAS

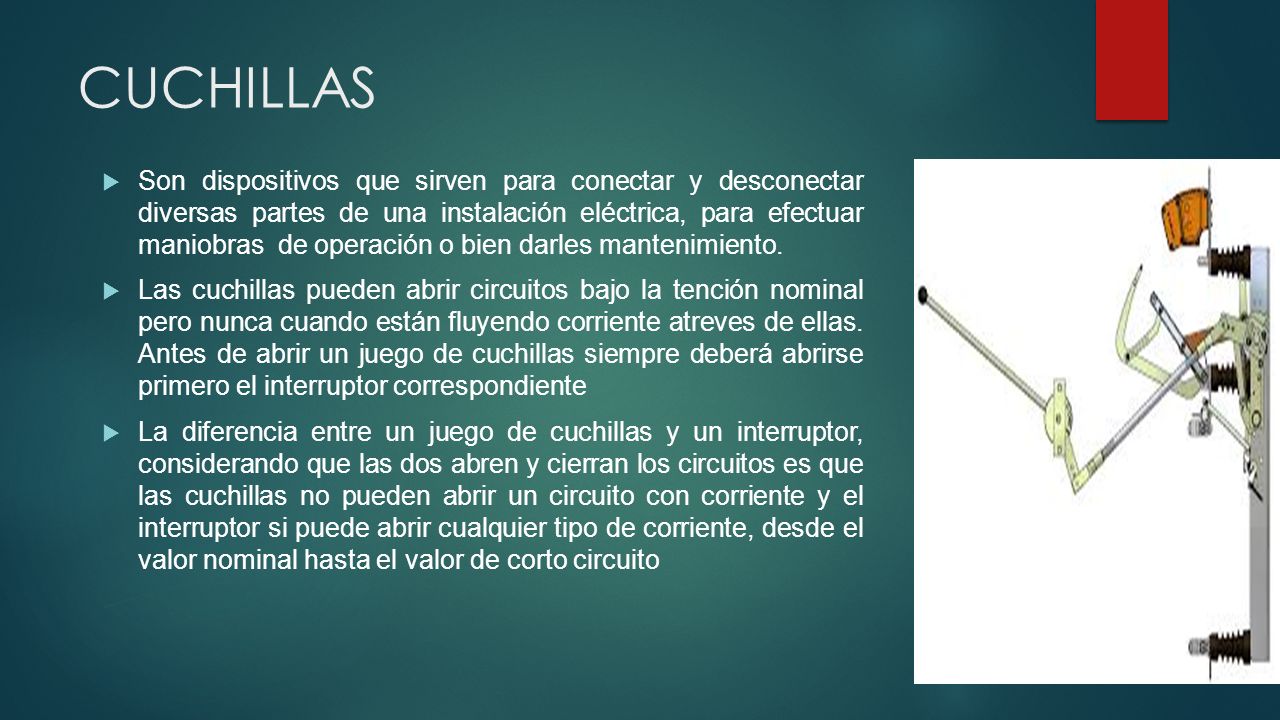

3 CUCHILLAS Son dispositivos que sirven para conectar y desconectar diversas partes de una instalación eléctrica, para efectuar maniobras de operación o bien darles mantenimiento. Las cuchillas pueden abrir circuitos bajo la tención nominal pero nunca cuando están fluyendo corriente atreves de ellas. Antes de abrir un juego de cuchillas siempre deberá abrirse primero el interruptor correspondiente La diferencia entre un juego de cuchillas y un interruptor, considerando que las dos abren y cierran los circuitos es que las cuchillas no pueden abrir un circuito con corriente y el interruptor si puede abrir cualquier tipo de corriente, desde el valor nominal hasta el valor de corto circuito

4 Cuchillas desconectadoras
Este tipo de cuchillas se encuentran sostenidas mecánicamente y pueden operarse ya sea automática o manualmente. Para reestablecer basta con volverlas a conectar automáticamente o bien, con ayuda de una pértiga. normalmente se diseñaban para operación sin carga, algunas como los seccionadores pueden operar con cargar, pero a niveles de tensión inferiores a 69 kv y en ningún caso desconectan corrientes de corto circuito. también en el caso de las subestaciones eléctricas sirve para la puesta a tierra de equipo o partes de la instalación. CUCHILLAS DESCONECTADORAS

5 Cuchillas fusibles:  Este tipo de cuchillas abren al presentarse una sobrecorriente. Este tipo de cuchillas tienen internamente un elemento fusible calibrado para que con determinada corriente alcance su punto de fusión e interrumpa el paso de la corriente eléctrica a través de el. Para reestablecer es necesario reponer el elemento fusible a la cuchilla y volver a conectar. Las cuchillas fusibles son por lo general de operación unipolar, en caso de fundirse únicamente una fase, únicamente ésta es repuesta y no necesariamente se tienen que abrir las demás fases.

6 COMPONENTES Las cuchillas están formadas por una base metálica de lamina galvanizada con un conector para puesta a tierra; dos o tres columnas de aisladores que fijan el nivel básico de impulso, y encima de estos, la cuchilla. La cuchilla esta formada por una navaja o parte móvil y la parte fija, que es una mordaza que recibe y presiona la parte móvil. Existen cuchillas individuales, es decir una cuchilla para cada fase y cuchillas de operación en grupo

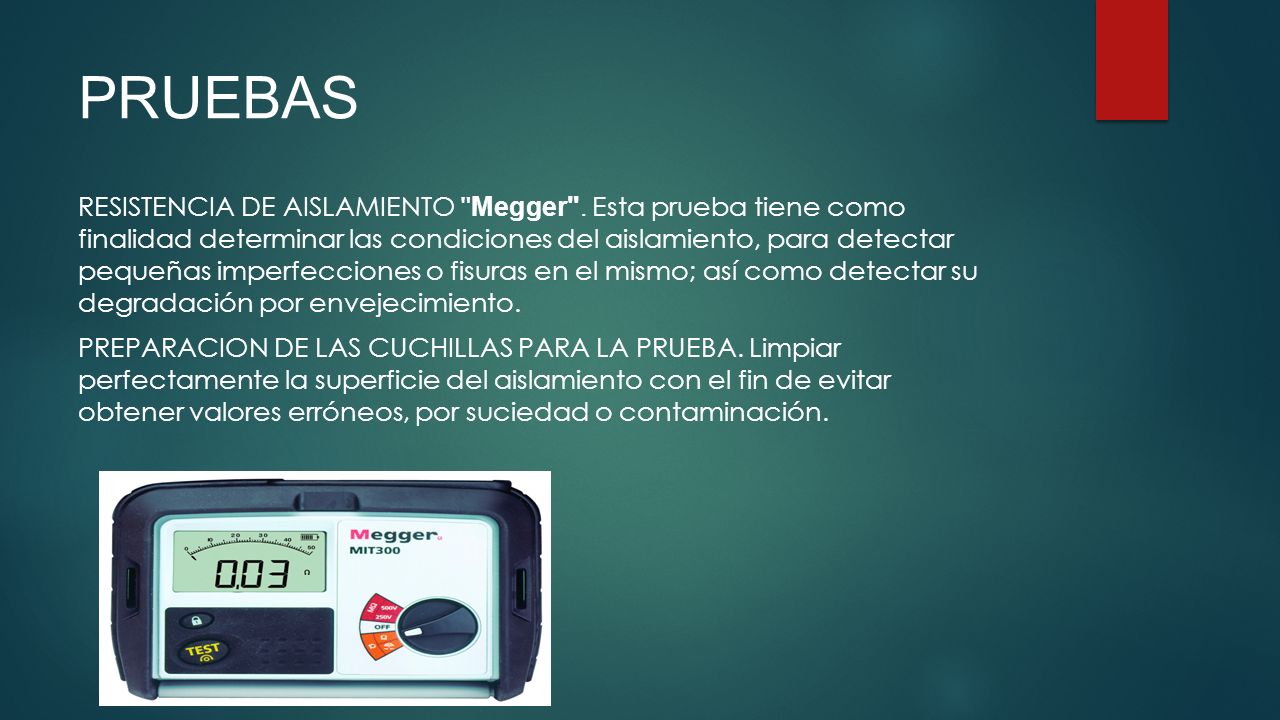

7 PRUEBAS RESISTENCIA DE AISLAMIENTO "Megger". Esta prueba tiene como finalidad determinar las condiciones del aislamiento, para detectar pequeñas imperfecciones o fisuras en el mismo; así como detectar su degradación por envejecimiento. PREPARACION DE LAS CUCHILLAS PARA LA PRUEBA. Limpiar perfectamente la superficie del aislamiento con el fin de evitar obtener valores erróneos, por suciedad o contaminación.
