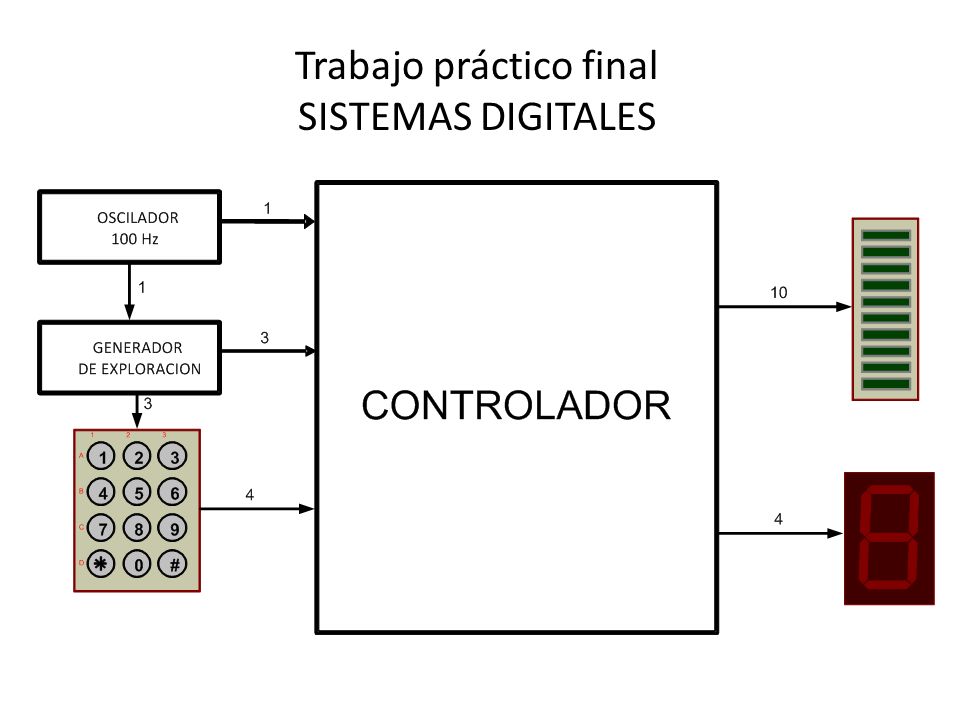

Trabajo práctico final SISTEMAS DIGITALES
2

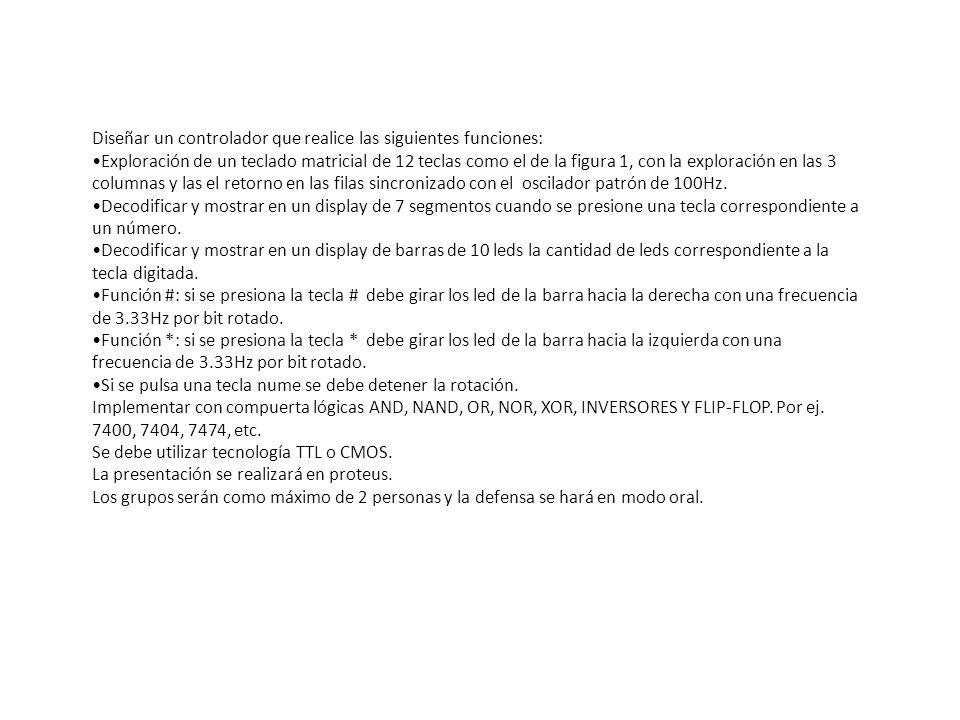

Diseñar un controlador que realice las siguientes funciones: Exploración de un teclado matricial de 12 teclas como el de la figura 1, con la exploración en las 3 columnas y las el retorno en las filas sincronizado con el oscilador patrón de 100Hz. Decodificar y mostrar en un display de 7 segmentos cuando se presione una tecla correspondiente a un número. Decodificar y mostrar en un display de barras de 10 leds la cantidad de leds correspondiente a la tecla digitada. Función #: si se presiona la tecla # debe girar los led de la barra hacia la derecha con una frecuencia de 3.33Hz por bit rotado. Función *: si se presiona la tecla * debe girar los led de la barra hacia la izquierda con una frecuencia de 3.33Hz por bit rotado. Si se pulsa una tecla nume se debe detener la rotación. Implementar con compuerta lógicas AND, NAND, OR, NOR, XOR, INVERSORES Y FLIP-FLOP. Por ej. 7400, 7404, 7474, etc. Se debe utilizar tecnología TTL o CMOS. La presentación se realizará en proteus. Los grupos serán como máximo de 2 personas y la defensa se hará en modo oral.
3
ESQUEMA ELÉCTRICO TECLADO MATRICIAL
