1 CABLEADO ESTRUCTURADO

2 ORIGENES DEL CABLEADO ESTRUCTURADO COMPUTACION SEPARADAS TELEFONIA DIFERENTES CABLEADOS CAMBIAR DE PROVEEDOR

3 REDES TELEFONICAS VENTAJAS – FACILIDAD DE EXPANSION – FACIL PROLONGACIÓN SIN AFECTAR FUNCIONES – MENOR COSTO A LARGO PLAZO DESVENTAJAS – MAYOR COSTO EN LA INSTALACIÓN INICIAL

4 REDES INFORMATICAS INICIALMENTE CON CABLE COAXIAL VENTAJAS: – EXPANDIBLE FACILMENTE - BUS – BAJO COSTO INICIAL – ANILLO DESVENTAJAS: – UNA FALLA INTERRUMPE LA EJECUCIÓN DE TODOS LOS NODOS. – DIFICIL DE UBICAR LA FALLA. – TODA MODIFICACIÓN INTERRUMPE EL SERVICIO.

5 NORMALIZACION – NORMA EIA/TIA 568 EL PROFUNDO AVANCE – VIDEO CONFERENCIAS – BASES DE DATOS REMOTAS – TRANSMITIR DOCUMENTOS INSTANTANEAMENTE – CORREO ELECTRONICO TODAS ESTAS PRESTACIONES EN TODOS LOS PUESTOS DE TRABAJO. – REQUERIMIENTOS DE CABLEADOS. – MAS SERVICIOS – MAGNITUD DE LA OBRA – EDIFICIOS

6 EIA – ELECTRONICS INDUSTRIES ASOCIATION TIA - TELECOMMUNICATIONS INDUSTRIES ASOCIATION. FORMA CONJUNTA – NORMA 568 AÑO 1991 POSTERIORMENTE: – ISO (INTERNATIONAL ORGANIZATION FOR STANDARS). – IEC (INTERNATIONAL ELECTROTECHINAL COMISION) – ISO/IEC DIS EN EL 1994.

7 VENTAJAS DEL CABLEADO ESTRUCTURADO EL SISTEMA DE CABLEADO ES INDEPENDIENTE DE LA APLICACIÓN EL MOVIMIENTO DE PERSONAL SE HACE FACILMENTE. LOS PROBLEMAS SON DETECTADOS Y AISLADOS FACILMENTE. ARQUITECTURA ABIERTA TOPOLOGIA ESTRELLA.

8 NOMENCLATURA DEL CABLEADO ESTRUCTURADO DISTRIBUIDOR DE PISO (FLOOR DISTRIBUTOR) ROSETAS (TELECOMUNICATION OUTLET) AREA DE TRABAJO (WORD AREA) PUNTO DE TRANSICION (TRANSITION POINT) ARMARIO DE TELECOMUNICACIONES (TELECOMUNICATION CLOSET) SALA DE EQUIPOS (EQUIMENT ROOM) INTERFASE DE RED (NETWORK INTERFASE)

9 COMPONENTES DEL CABLEADO ESTRUCTURADO KEYSTONE. DISPOSITIVO MODULAR HEMBRA CONEXIÓN MONOLINEA, DONDE VAN LOS RJ45. ROSETA P/KEYSTONE. DONDE SE METEN DOS KEYSTONE. FRENTE PARA KEYSTONE O FACEPLATE. ROSETAS INTEGRADAS. DOS KEYSTONE Y OTRO CONECTOR. CABLE UTP SOLIDO. 305 METROS, TRAE NUMEROS PARA SABER CUANTO QUEDA.

10 PATCH PANEL. SOSTIENE PLACAS DE CIRCUITO IMPRESO. DESDE CONECTORES. SE PUEDEN APILAR. PATCH CORD. PLUG 8P8C (RJ45). CONTACTOS BAÑADOS EN ORO. CABLE UTP FLEXIBLE.

11 HERRAMIENTAS PONCHADORA DE IMPACTO. – RESORTE QUE GRADUA EL IMPACTO. – SE PUEDE CAMBIAR LA PUNTA. – INSERTA Y CORTA EL CABLE. PONCHADORA. RJ45 Y RJ11. CORTADOR Y PELADOR DE CABLES. TEXTER. COAXIAL Y RJ35

12 RECOMENDACIONES EN CUANTO A CANALIZACION Y DUCTOS NO DEBEN IR JUNTO A CABLES DE ENERGIA EVITARSE EL CRUCE CABLE UTP Y ENERGIA. PUEDEN IR PARALELAMNTE – 7 CM CAÑERIAS PLASTICAS, LUBRICAR LOS CABLES, RADIO DE CURVA NO INFERIOR A 2 PULGADAS. LAS CANALIZACIONES NO DEBEN SUPERAR LOS 20 METROS O MAS DE DOS CAMBIOS DE DIRECCION. EN TENDIDAS VERTICALES SE DEBEN DE FIJAR LOS CABLES. NO EXCEDERSE EN LA PRESION DE LAS FIJACIONES

13 CATEGORIAS DEL CABLE UTP Cable de Categoría 1. también llamado cobre de grado de voz es un grado de cable UTP definido por el estándar TIA/EIA-568-BUTPTIA/EIA-568-B El Cable de Categoría 1 fue diseñado para comunicaciones telefónicas. OBSOLETO

14 Cable de Categoría 2. Es un tipo de cable de par trenzado no protegido (unshielded) definido por el estándar TIA/EIA-568-B. Esta categoría de cable es capaz de transmitir datos hasta 4 Mbit/s. Generalmente ya dejó de ser usado.par trenzadoTIA/EIA-568-B OBSOLETO

15 Cable de Categoría 3. Es un cable de par trenzado diseñado para transportar fielmente data de hasta 10 Mbit/s, con un posible ancho de banda de 16 MHz.cable de par trenzadoMbitMHz La Categoría 3 fue un formato popular de cableado entre administradores de redes en los comienzos de los noventa, pero cayó en popularidad frente al similar pero superior estándar de Categoria 5.redes

16 Cable de Categoría 4. Es una descripción no estandarizada de cable que consiste en 4 cables UTP con una velocidad de datos de 16 Mbit/s y un rendimiento de hasta 20 MHz.UTP Mbit MHz Fue usado en redes token ring, 10BASE-T, 100BASE-T4, y ha caído en desuso.token ring 10BASE-T100BASE-T4

17 Categoria 5. Puede transmitir datos a velocidades de hasta 1000 Mbps.Mbps Está diseñado para señales de alta integridad. Estos cables pueden ser blindados o sin blindar. Este tipo de cables se utiliza a menudo en redes de ordenadores como Ethernet, y también se usa para llevar muchas otras señales como servicios básicos de telefonía, token ring, y ATM.Ethernetservicios básicos de telefonía token ringATM

18 CARACTERÍSTICAS – 4 pares trenzados – Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de diámetro. – Cubierta de PVC gris – Disponible en cajas de 305 m

19 Categoría 5e. Hasta 600 mhz

20 Cable de categoría 6. Es un estándar de cables para Gigabit Ethernet y otros protocolos de redesestándarcablesGigabit Ethernet redes La categoría 6 posee características y especificaciones para crosstalk y ruido. El estándar de cable es utilizable para 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet). Alcanza frecuencias de hasta 250 MHz en cada par.crosstalk10BASE-T 100BASE-TX1000BASE-TX MHz

21 Categoría 6 aumentada (categoría 6a) Operan a frecuencias de hasta 550 MHz (tanto para cables no blindados como cables blindados) y proveen transferencias de hasta 10 GBit/s.MHzcables no blindadoscables blindadosGBit La nueva especificación mitiga los efectos de la diafonia. Soporta una distancia máxima de 100 metros. En el cable blindado la diafonía externa es virtualmente cero.diafoniametrosdiafonía

22 El Cable de Categoría 7. Posee especificaciones aún más estrictas para diafonia y ruido en el sistema que Cat 6. Para lograr esto, el blindaje ha sido agregado a cada par de cable individualmente y para el cable entero. El estándar Cat 7 fue creado para permitir 10 Gigabit Ethernet sobre 100 metros de cableado de cobre. El cable contiene, como los estándares anteriores, 4 pares trenzados de cobre.10 Gigabit Ethernet Cat 7 puede ser terminado tanto con un conector eléctrico GG-45 (compatible con RJ-45) como con un conector TERA. Cuando se combina con éstos, el Cat 7 puede transmitir frecuencias de hasta 600MHz.GG-45RJ-45TERAMHz

23 Backbone La palabra backbone se refiere a las principales conexiones troncales de Internet. Está compuesta de un gran número de routers comerciales, gubernamentales, universitarios y otros de gran capacidad interconectados que llevan los datos a través de países, continentes y océanos del mundo.Internetrouters El término backbone también se refiere al cableado troncal o subsistema vertical en una instalación de red de área local que sigue la normativa de cableado estructurado.red de área localcableado estructurado

24 Cableado Vertical Es el que interconecta los distintos armarios de comunicaciones. Éstos pueden estar situados en plantas o habitaciones distintas de un mismo edificio o incluso en edificios colindantes. En el cableado vertical es usual utilizar fibra óptica o cable UTP, aunque el algunos casos se puede usar cable coaxial. La topología que se usa es en estrella existiendo un panel de distribución central al que se conectan los paneles de distribución horizontal. Entre ellos puede existir un panel intermedio, pero sólo uno.

25

26 Cableado Horizontal Se conoce con el nombre de cableado horizontal a los cables usados para unir cada área de trabajo con el panel de parcheo. Todo el cableado horizontal deberá ir canalizado por conducciones adecuadas. En la mayoría de los casos, y en el nuestro también, se eligen para esta función las llamadas canaletas que nos permiten de una forma flexible trazar los recorridos adecuados desde el área de trabajo hasta el panel de parcheo.

27

28 El subsistema horizontal incluye los siguiente elementos: – El cable propiamente dicho – La roseta de conexión del área de trabajo – El mecanismo de conexión en el panel de parcheo del armario de comunicaciones. – Los cables de parcheo o latiguillos en el armario de comunicaciones. – Las canaletas. Cada cable horizontal no podrá superar los 90 metros. Además los cables para el parcheo en el armario de comunicaciones no podrán tener más de 6 metros y no podrá superar los 3 metros el cable de conexión del puesto de trabajo a la roseta.

29

30 MODELO OSI Reseña Histórica. Durante las últimas dos décadas ha habido un enorme crecimiento en la cantidad y tamaño de las redes. Muchas de ellas sin embargo, se desarrollaron utilizando implementaciones de hardware y software diferentes. Como resultado, muchas de las redes eran incompatibles y se volvió muy difícil para las redes que utilizaban especificaciones distintas poder comunicarse entre sí. Para solucionar este problema, la Organización Internacional para la Normalización (ISO) realizó varias investigaciones acerca de los esquemas de red. La ISO creó un modelo de red que pudiera ayudar a los diseñadores de red a implementar redes que pudieran comunicarse y trabajar en conjunto (interoperabilidad) y por lo tanto, elaboraron el modelo de referencia OSI en Este explica de qué manera los estándares aseguran mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnologías de red.

31 EL MODELO Es una arquitectura por niveles para el diseño de sistemas de red que permiten la comunicación entre todos los dispositivos de computadoras. Esta compuesto por siete niveles separados, pero relacionados, cada uno de los cuales define un segmento del proceso necesario para mover la información a través de una red.

32 Aplicación Presentación Sesión Transporte Red Enlace Físico

33 Objetivos del Modelo Reducir la complejidad. Estandarizar las interfaces. Facilita la técnica modular. Asegura la interoperabilidad de la tecnología. Acelera la evolución. Simplifica la enseñanza y el aprendizaje.

34

35

36 Capa Física Coordina las funciones necesarias para transmitir el flujo de datos a través de un medio físico: En lo que se refiere al medio físico: Guiados: Coaxial, Par Trenzado, Fibra Optica, etc. No Guiados: Infrarojos, ondas de radio, laser, etc. Define características físicas del medio e interfaces. Tipo de cable Calidad Normalización de los conectores. Establece representación de datos: Modulación Codificación. Tasa de datos.

37 Sincronización de los datos transmitidos. Configuración de la línea: Punto a punto Multipunto. Topología. Modo de transmisión: Dúplex Semidúplex Símplex. Transforma las tramas de datos provenientes del nivel de enlace en una señal adecuada al medio físico utilizado en la transmisión.

38 Capa de Enlace Segmentación y reensamblado de tramas. Controla el flujo y ditribuyendo ordenadamente a las tramas. Direccionamiento físico Añade cabecera con la dirección destino y fuente. Control de flujo. Control de errores Añade cola de redundancia. Control de acceso: En medios compartidos determina cuando acceder al medio. Responsable de la entrega nodo a nodo dentro de la misma red. Ejemplo: Utilizando direcciones MAC Direccionamiento Físico.

39 Controla cual es la topología de la red.

40 Capa de Red Se encarga de la entrega de origen a destino de los paquetes individuales, independientemente de la red en la que se estén. Las funciones a implementar son: Direccionamiento lógico: añade dirección lógica origen y destino. Encaminamiento.

41 Elementos adicionales Control de la congestión de la red. – Elemento que se necesita cuando la saturación de un nodo puede llegar a bloquear la red. En esta capa se determina la ruta de los datos (Direccionamiento Físico) y su receptor final (IP).

42 Capa de Transporte Responsable de la entrega origen a destino de todo el mensaje. Las funciones que implementa son: Se controla el flujo de la información. Se multiplexan los datos de varias fuentes de información. En telecomunicaciones se usa la multiplexación para dividir las señales para el medio por el cual vayan a viajar. Se utilizan varios mecanismos para establecer una transmisión libre de errores. Segmentación y reensamblado: división de los datos a enviar en paquetes de tamaño predeterminado. Direccionamiento en punto de servicio: diferencia entre las distintas aplicaciones que acceden a la red simultáneamente Control de conexión: función opcional. Envío individual de los paquetes o agrupados en una conexión.

43

44 Capa de Transporte

45 Capa de Sesión Establece, mantiene y sincroniza la interacción entre los sistemas de comunicación, además de iniciar y acabar las conexiones. Las funciones asignadas a esta capa son: Control de diálogo: permite que dos sistemas establezcan un diálogo. Sincronización: inserta puntos de prueba en el flujo de datos para el chequeo de la integridad de los mensajes enviados. CheckPoints Capa Presentación Capa Sesión Capa Transporte

46 Capa de Presentación Asegura que la información que se envía pueda ser leída correctamente por la aplicación receptora. Funciones implementadas en la capa: Traducción: codifica los datos en un formato que pueda ser compatible entre las distintas computadoras. Cifrado: asegura la privacidad de los datos enviados. Compresión: reduce la cantidad de datos a enviar. Capa de Aplicación Capa de Presentación Capa de Sesión

47 Capa de Aplicación Proporciona los interfaces de usuario y el soporte para dar servicios a las aplicaciones de red, permitiendo a éstas el acceso a la misma. Funciones implementadas: Terminal virtual: permite el acceso remoto a una máquina. Gestión de ficheros: acceso remoto a ficheros y transferencia o gestión de los mismos. Servicios de correo. Servicios de directorios: proporciona acceso a bases de datos distribuidas que contienen información global sobre distintos objetos y servicios. Capa de Aplicación Capa de Presentación

48 5. Sesión Sesión 4. Transporte Transporte 3. Red Red 2. Enlace de datos LLC MAC Enlace de datos 1. Física Física 7. Aplicación Aplicación 6. Presentación Presentación AB Protocolo de Aplicación Protocolo de Presentación Protocolo de Sesión Protocolo de Transporte Coaxil – UTP – Fibra Optica APDU PPDU SPDU TPDU SEGMENTO Unidad de Intercambio Capas RepetidorHub PuenteSwitch Router SMTP-FTP-SNMP-HTTP-TELNET Compresión-Cifrado-Formato de datos PICT-JPEG-TIFFMPEG-MIDI-ASCII-EBCDIC NFS-SQL-RPC-DNA-ASP TCP-UDP RepetidorHub IP-IPX Protocolos NIC Ethernet IEEE IEEE NIC Ethernet IEEE PAQUETE TRAMA BIT

49 Protocolos de las capas CAPAPROTOCOLOS APLICACIONAplicaciones: FTP, Telnet, SMTP, NFS, etc. PRESENTACIONASCII, EBCDIC, representación de números enteros y reales, etc. SESION TRANSPORTETCP, UDP,SPX (Sequenced Packet Exchange), etc. REDIP, IPX(Internetwork Packet Exchange), VTAM, etc. ENLACELAN – Ethernet (IEEE 802.3), Token Ring (802.5), FDDI, etc. WAN – SDLC, HDLC, PPP, LAPB. FISICAInterfaces: RS-232C, RS-449, V.24, V.35.

50

51 Servicios provistos por las capas Servicio orientado a conexión. La comunicación se lleva a cabo a través del establecimiento de un circuito virtual permanente (sesión) entre dos nodos. Como consecuencia presenta las siguientes características: – Utiliza técnicas de detección y corrección de errores para garantizar la transmisión. Esto implica mayor utilización del ancho de banda. – Cada mensaje se recibe en el mismo orden en que se envió. – Ejemplo: Transferencia de archivos

52 Servicio no orientado a conexión: No se establece circuito alguno entre nodos de la red. Características: – Cada mensaje puede ser enrutado independientemente. – No se garantiza que los mensajes lleguen en el mismo orden en que son enviados. – Requiere menos ancho de banda, debido a que no utiliza técnicas para detectar o corregir errores. Esto no necesariamente implica que la comunicación es poco confiable. La detección y corrección de errores puede efectuarse en otras capas en referencia al modelo OSI. – Ejemplo: Correo electrónico, discos virtuales.

53 Algunos de los protocolos mas importantes. TCP (Transmision Control Protocol). Es un protocolo orientado a conexión, full-duplex que provee un circuito virtual totalmente confiable para la transmisión de información entre dos aplicaciones. TCP garantiza que la información enviada llegue hasta su destino sin errores y en el mismo orden en que fue enviada.

54 UDP (User Datagram Protocol). Es un protocolo no orientado a conexión full duplex y como tal no garantiza que la transferencia de datos sea libre de errores, tampoco garantiza el orden de llegada de los paquetes transmitidos. La principal ventaja del UDP sobre el TCP es el rendimiento; algunas de las aplicaciones que utilizan el UDP son TFTP, NFS, SNMP y SMTP.

55 IP (Internet Protocol). Provee la información necesaria para permitir el enrutamiento de los paquetes en una red. Divide los paquetes recibidos de la capa de transporte en segmentos que son transmitidos en diferentes paquetes. ICMP (Internet Control Message Protocol). Este protocolo se emplea para el manejo de eventos como fallas en la red, detección de nodos o enrutadores no operativos, congestión en la red, etc., así como también para mensajes de control como echo request. Un ejemplo típico del uso de este protocolo es la aplicación PING.

56 ARP (Address Resolution Protocol). Permite localizar la dirección física de un nodo de la red, a partir de su dirección lógica la cual es conocida. La estrategia que utiliza ARP para investigar la dirección física es enviar un mensaje a todos los nodos de la red (broadcast), consultando a quien pertenece la dirección lógica destino. Cuando el nodo destino recibe el mensaje y lo pasa a la capa de red, detecta que es su dirección IP y reconoce que el nodo origen está solicitando su dirección física y responde.

57 RARP (Reverse Address Resolution Protocol). Ejecuta la operación inversa al protocolo ARP, permite a un nodo de la red localizar su dirección lógica a partir de su dirección física. Esta aplicación se utiliza en aquellos nodos de la red, que no proveen facilidades para almacenar permanentemente su dirección IP, como por ejemplo: microcomputadores o terminales sin disco duro.

58 Proxy ARP. Cuando un nodo en la red A requiere comunicarse con otro nodo en la red B, necesita localizar su dirección física, sin embargo como los nodos se encuentran en redes distintas, es el enrutador quien se encarga de efectuar el calculo de la dirección. En tal sentido, la dirección física entregada al nodo en la red A corresponde al enrutador conectado a esa red.

59 FTP (File Transfer Protocol). Es un protocolo orientado a conexión que define los procedimientos para la transferencia de archivos entre dos nodos de la red (cliente/servidor). Cada nodo puede comportarse como cliente y servidor. FTP maneja todas las conversiones necesarias (código de caracteres [ASCII, EBCDIC], tipos de datos, representación de números enteros y reales, etc.) Opera entre dos computadores que utilizan sistemas de archivo diferentes y que trabajan bajo sistemas operativos diferentes. FTP está basado en TCP y como tal provee mecanismos de seguridad y autenticidad.

60 TFTP (Trivial File Transfer Protocol). Es un protocolo de transferencia de archivos no orientado a conexión. Es mucho menos complejo que FTP, es decir, soporta menos funciones, el código es más pequeño, consume menos memoria y como consecuencia es más rápido. Sin embargo, es menos confiable que FTP y no provee mecanismos de seguridad o autenticidad. Está basado en UDP.

61 SMTP (Simple Mail Transfer Protocol). Define los esquemas de envío y recepción de correo electrónico en la red. SMTP está basado en UDP y soporta el concepto de Spooling.

62 DNS (Domain Name System). La estructura de las direcciones IP es un tanto difícil de manejar y recordar. Muchos usuarios han adoptado el uso de acrónimos o nombres para identificar una dirección numérica a través de archivos de configuración (hosts.txt) provistos por cada software de comunicación. Con el crecimiento de las redes, la administración del archivo HOSTS.TXT se volvió tediosa, debido a la necesidad de mantener actualizada la información en cada computador conectado a la red. Con esto en mente los administradores de Internet desarrollaron un procedimiento para administrar la asignación de nombres en forma centralizada denominado Domain Name System. DNS utiliza un sistema jerárquico que garantiza una correspondencia única entre cada dirección IP y cada nombre.

63 NFS (Network File System). NFS fue desarrollado por Sun Microsystems, Inc. Para permitir el uso de discos virtuales en una red. Define mecanismos para exportar e importar segmentos de un disco perteneciente a cualquier computador conectado a la red. NFS es independiente del sistema operativo o del hardware. Actualmente existen versiones NFS para Unix, DOS y Windows, Finder (Macintosh), MVS y VM (Mainframe), entre otros.

64 SNMP (Simple Network Management Protocol). Es el protocolo de administración y monitoreo de redes provisto por la suite de TCP/IP. El servidor SNMP ejecuta operaciones de monitoreo y control sobre las estaciones que poseen el agente. Un agente SNMP es un componente Hardware/Software que permite a un nodo de la red (micro, servidor, enrutador, etc.) responder a los requerimientos del servidor SNMP. Toda la información que puede ser accesada a través de SNMP está contenida en una base de datos (MIB: Management Information Base) organizada en módulos y objetos. El servidor SNMP puede ejecutar operaciones de lectura (get) o escritura (set) en la base de datos. Adicionalmente un agente puede emitir mensajes no solicitados por el servidor, conocidos como traps para indicar diferentes condiciones como fallas, cambios en la configuración, violaciones de seguridad, etc.

65 PING (Packet Internet Grouper). Es un protocolo de verificación de conexiones en la red. Está basado en UDP e ICMP y su función es enviar un paquete a una dirección IP conocida y esperar respuesta (echo-reply). Ésta operación básica permite detectar si el nodo destino se encuentra operativo; asimismo, permite comprobar la configuración de hardware y software en el nodo origen y destino, como también en los enrutadores.

66 CLASES DE REDES DE COMUNICACIONES Servicios –Redes para servicios básicos de transmisión –Redes de servicios de valor agregado Entorno de la empresa –Redes intraempresa (intranet) –Redes interempresas (extranet) Propiedad –Redes privadas –Redes públicas

67 Cobertura » Redes HAN »Redes PAM »Redes LAN »Redes MAN »Redes WAM Topología Árbol o Jerárquica Bus Anillo Estrella Malla Tecnología de transmisión Punto a punto (Point-to-point) Multipunto o Difusión (Broadcast).

68 Clases de redes según el servicio Redes para servicios básicos de transmisión.- Se caracterizan por dar servicio sin alterar la información que transmiten. De este tipo son las redes dedicadas, la red telefónica. Redes de servicios de valor agregado. Internet es la red de servicios de valor agregado y telemáticos por excelencia, luego el hecho de que exista un acceso a Internet, sin importar el tipo de servicio soporte que se utilice, determina que el abonado que se sirve de dicho acceso a través de la Internet es un abonado de los servicios de valor agregado y telemáticos. Combinación de múltiples servicio como Tele conferencias, telefonía Voip, VPN.

69 Clases de redes según el entorno de la empresa. Intranet. Una intranet es una red local que utiliza herramientas de Internet. Se puede considerar como una internet privada que funciona dentro de una organización. Normalmente, dicha red local tiene como base el protocolo TCP/IP de Internet y utiliza un sistema firewall (cortafuegos) que no permite acceder a la misma desde el exterior. Extranet. Una extranet (extended intranet) es una red privada virtual resultante de la interconexión de dos o más intranets que utiliza Internet como medio de transporte de la información entre sus nodos. El concepto extranet nace cuando una empresa quiere dar acceso a unas determinadas personas o grupos de personas a una determinada información de su Intranet.

70 Clases de redes de computadoras por su cobertura. Redes HAN. Home Area Network, para redes que abarcan los equipos existentes en una casa. Redes PAN. Personal Area Network, para redes que abarcan los equipos de una persona.

71 LAN es la abreviatura de Local Área Network. Su extensión esta limitada físicamente a un edificio o a un entorno de unos pocos kilómetros. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas y otros; para compartir recursos e intercambiar datos y aplicaciones.

72 En una LAN existen elementos de hardware y software entre los cuales se pueden destacar: El servidor: es el elemento principal de procesamiento, contiene el sistema operativo de red y se encarga de administrar todos los procesos dentro de ella. Las estaciones de trabajo: en ocasiones llamadas nodos, pueden ser computadoras personales o cualquier terminal conectada a la red. El sistema operativo de red: es el programa(software) que permite el control de la red y reside en el servidor. Ejemplos de estos sistemas operativos de red son: NetWare, LAN Manager, OS/2, LANtastic y Appletalk.

73 Los protocolos de comunicación: son un conjunto de normas que regulan la transmisión y recepción de datos dentro de la red. La tarjeta de interface de red: proporciona la conectividad de la terminal o usuario de la red física, ya que maneja los protocolos de comunicación de cada topología especifica.

74

75 MAN. Es una red de alta velocidad (banda ancha) que dando cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado de cobre a velocidades que van desde los 2 Mbits/s hasta 155 Mbits/s. Cubre áreas superiores, que en algunos casos no se limitan a un entorno metropolitano sino que pueden llegar a una cobertura regional e incluso nacional mediante la interconexión de diferentes redes de área metropolitana.

76 WAN. Wide Area Network. A nivel de alcance, esta red abarca desde unos 100km (País) hasta llegar incluso a 1000km (Continente). Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de Internet (ISP) para proveer de conexión a sus clientes. Hoy en día Internet proporciona WAN de alta velocidad, y la necesidad de redes privadas WAN se ha reducido drásticamente mientras que las VPN que utilizan cifrado y otras técnicas para hacer esa red dedicada aumentan.

77 TOPOLOGIAS DE LAS REDES La palabra topología literalmente significa "estudio de los mapas". En redes informáticas, cada nodo es un equipo y cada enlace es un medio de comunicación. La topología idónea para una red concreta va a depender de diferentes factores, como el número de máquinas a interconectar, el tipo de acceso al medio físico que deseemos

78 Topología en Bus Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

79

80 Construcción Los extremos del cable se terminan con una resistencia de acople denominada terminador, que además de indicar que no existen más ordenadores en el extremo, permiten cerrar el bus por medio de un acople de impedancias. Es la tercera de las topologías principales. Las estaciones están conectadas por un único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se produce generación de señales en cada nodo.

81 Ventajas Facilidad de implementación y crecimiento. Simplicidad en la arquitectura.

82 Desventajas Longitudes de canal limitadas. Un problema en el canal usualmente degrada toda la red. El desempeño se disminuye a medida que la red crece. El canal requiere ser correctamente cerrado (caminos cerrados). Altas pérdidas en la transmisión debido a colisiones entre mensajes.

83 Red en Estrella Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Dado su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

84 Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

85

86 Ventajas Tiene los medios para prevenir problemas. Si una PC se desconecta o se rompe el cable solo queda fuera de la red esa PC. Facil de agregar, reconfigurar arquitectura PC. Facil de prevenir daños o conflictos. Permite que todos los nodos se comuniquen entre sí de manera conveniente. El mantenimiento resulta mas económico y fácil que la topología bus.

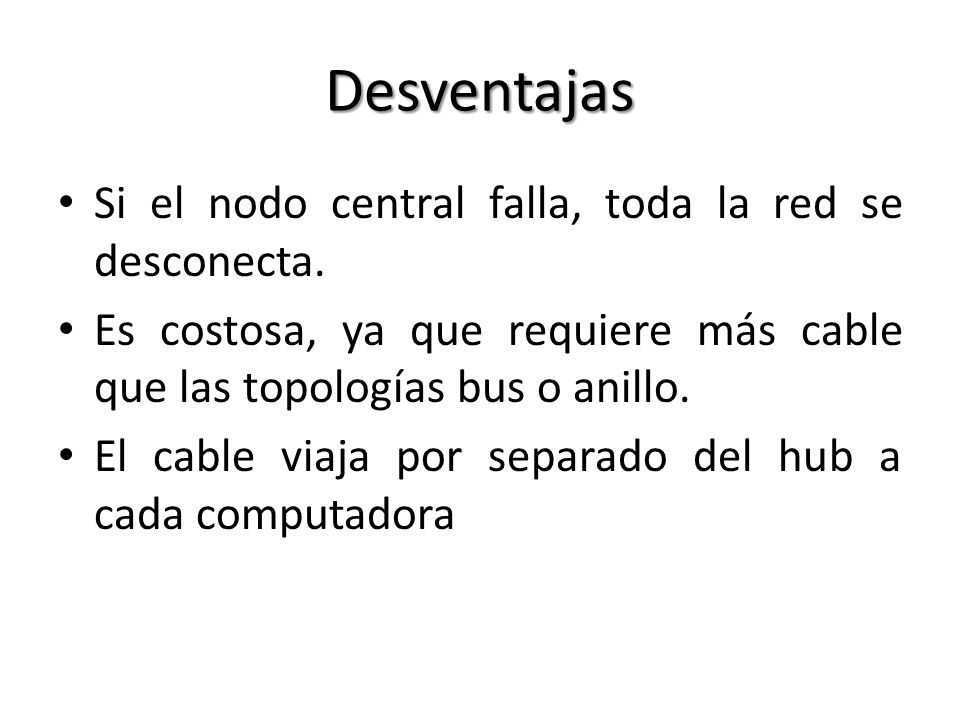

87 Desventajas Si el nodo central falla, toda la red se desconecta. Es costosa, ya que requiere más cable que las topologías bus o anillo. El cable viaja por separado del hub a cada computadora

88 Red en anillo Topología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación. En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

89 Cabe mencionar que si algún nodo de la red deja de funcionar, la comunicación en todo el anillo se pierde. En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos).

90 Ventajas. – Simplicidad de arquitectura. Facilidad de implementación y crecimiento. Desventajas – Longitudes de canales limitadas. – El canal usualmente degradará a medida que la red crece. – Lentitud en la transferencia de datos

91 Red en Arbol Los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tienen un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones

92

93 Ventajas de la Topología en Árbol El Hub central al restrasmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal. Permite conectar mas dispositivos. Permite priorizar las comunicaciones de distintas computadoras. Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.

94 Permite priorizar y aislar las comunicaciones de distintas computadoras. Cableado punto a punto para segmentos individuales. Soportado por multitud de vendedores de software y de hardware.

95 Desventajas de la topología en Árbol Se requiere más cable. La medida de cada segmento viene determinada por el tipo de cable utilizado. Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Es más difícil su configuración.

96 Red en Malla Es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

97

98 Funcionamiento El establecimiento de una red de malla es una manera de encaminar datos, voz e instrucciones entre los nodos. Las redes de malla se diferencian de otras redes en que los elementos de la red están conectados todos con todos, mediante cables separados. Esta configuración ofrece caminos redundantes por toda la red de modo que, si falla un cable, otro se hará cargo del tráfico. Esta topología, a diferencia de otras (Árbol y Estrella), no requiere de un servidor o nodo central, con lo que se reduce el mantenimiento (un error en un nodo, sea importante o no, no implica la caída de toda la red).

99 Las redes de malla son auto ruteables. La red puede funcionar, incluso cuando un nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso por ese punto. En consecuencia, la red malla, se transforma en una red muy confiable. Es una opción aplicable a las redes sin hilos (Wireless), a las redes cableadas (Wired) y a la interacción del software de los nodos.

100 Una red con topología en malla ofrece una redundancia y fiabilidad superiores. Aunque la facilidad de solución de problemas y el aumento de la confiabilidad son ventajas muy interesantes, estas redes resultan caras de instalar, ya que utilizan mucho cableado. Por ello cobran mayor importancia en el uso de redes inalámbricas.

101 En muchas ocasiones, la topología en malla se utiliza junto con otras topologías para formar una topología híbrida. Está conectada a un servidor que le manda otros computadores. Una red de malla extiende con eficacia una red, compartiendo el acceso a una infraestructura de mayor porte.

102 Medios de Transmisión. Guiados y No Guiados

103 Medios de Transmisión Guiados Pares trenzados. Dos hilos conductores de cobre envueltos cada uno de ellos en un aislante y trenzado el uno alrededor del otro. Así evitan que se separen físicamente y consiguen una impedancia característica bien definida. Trenzar los cables incrementa la inmunidad frente a interferencias electromagnéticas. Juntar los pares reduce el crosstalk existente entre ellos, así como el campo creado alrededor de los mismos, dado que la corriente inducida sobre cada uno de los cables se ve prácticamente cancelada por la corriente que circula por el hilo de retorno del par.

104 Pares trenzados.. Varios pares trenzados se encapsulan con una cubierta protectora en un mismo cable (cables de pares apantallados). El aislante protege de la humedad al cable y los aísla eléctrica- mente unos de otros. Comúnmente se emplea polietileno, PVC...

105 Son los más utilizados hoy en día en las redes de voz y de datos, son pares de alambre de cobre aislados, típicamente de 1mm de espesor, siendo empleados en casi todos los lazos locales. Hay dos tipos fundamentales: Pares Trenzados No apantallados (Unshield Twist Pair, UTP) Pares Trenzados Apantallados (Shield Twist Pair, STP)

106 Pares Trenzados No apantallados Los pares trenzados no apantallados (UTP) han sido utilizados durante mucho tiempo por las redes de voz y de datos. En el caso de las redes de voz, estos son empleados desde las plantas telefónicas hasta los locales de los suscriptores, limitándose su respuesta de frecuencia a 4 KHz en las partes analógicas de dichas redes.

107 A medida de que el desempeño de las redes LAN ha requerido de mayores exigencias, se han tenido que mejorar las características de transmisión y todo ello ha conducido a una mejoría en la calidad de los cables UTP. Esto a su vez ha traído consigo una exigencia en cuanto al hardware de conexión, o sea los accesorios. Por lo que para asegurar un aceptable nivel de dependencia y de calidad en la transmisión, es necesario mirar el sistema de cableado como un todo en vez de verlo como una simple colección de cables y de accesorios de conexión.

108

109 Cable coaxial: Dos conductores cilíndricos concéntricos, entre los cuales se coloca generalmente algún tipo de material dieléctrico (polietileno, PVC). Lleva una cubierta protectora que lo aísla eléctricamente y de la humedad. Los dos conductores del coaxial se mantienen concéntricos mediante unos pequeños discos. El conductor externo hace de pantalla para que el coaxial sea muy poco sensible a interferencias y a la diafonía.

110 Los cables coaxiales se utilizan para transmisión de datos a distancias que oscilan desde unos cientos de metros a algunos kilómetros (precisan de repetidores), con mayores velocidades de transmisión y ancho de banda, así como la conexión de un mayor número de terminales. Su respuesta en frecuencia es superior al par trenzado (hasta 400 MHz). Se limita algo con el ruido térmico y necesita amplificadores más frecuentemente que el par trenzado. Las interferencias eléctricas no tienen importancia en estos cables si la pantalla exterior carece de discontinuidades.

111 Cable coaxial

112 FIBRA OPTICA La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total. La fuente de luz puede ser láser o un LED.

113 ¿QUE ES LA FIBRA OPTICA? Núcleo Revestimiento Rayo de luz

114 La fibra tiene mucho mayor ancho de banda La fibra tiene mucha menor atenuación La fibra no se ve afectada por las interferencias electromagnéticas La fibra no irradia fuerzas electromagnéticas La fibra es pequeña y ligera COMPARADA CON EL COBRE

115 Ventajas Su ancho de banda es muy grande, gracias a técnicas de multiplexación por división de frecuencias (X-WDM), que permiten enviar hasta 100 haces de luz (cada uno con una longitud de onda diferente) a una velocidad de 10 Gb/s cada uno por una misma fibra, se llegan a obtener velocidades de transmisión totales de 1 Tb/s. Es inmune totalmente a las interferencias electromagnéticas. Al permanecer el haz de luz confinado en el núcleo, no es posible acceder a los datos trasmitidos por métodos no destructivos. Se puede instalar en lugares donde puedan haber sustancias peligrosas o inflamables, ya que no transmite electricidad.

116 Desventajas La alta fragilidad de las fibras. Necesidad de usar transmisores y receptores más caros. Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo que dificulta las reparaciones en caso de ruptura del cable. No puede transmitir electricidad para alimentar repetidores intermedios. La necesidad de efectuar, en muchos casos, procesos de conversión eléctrica-óptica.

117 Para conseguir Reflexión Interna Total de la luz en una fibra óptica, deben de cumplirse dos condiciones. 1- El núcleo y el revestimiento deben ser ópticamente diferentes. 2- La luz debe entrar en la fibra con un ángulo mayor al ángulo crítico. Teoría óptica básica

118 Cono de aceptación Revestimiento Nucleo Angulo B Eje Angulo A es el Angulo Crítico. La N.A. (Apertura Numérica de la fibra) es la facilidad con la que la luz puede entrar en la fibra. Cuanto mayor es NA, mas facil es que la luz entre en la fibra A Teoría óptica básica

119 DIFERENTES TIPOS DE FIBRA DE ACUERDO AL DIÁMETRO DEL NUCLEO

120 Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se denominan modos de propagación. Según el modo de propagación tendremos dos tipos de fibra óptica: multimodo y monomodo. TIPOS DE FIBRA

121

122 Fibras Multi-Modo Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 1 km; es simple de diseñar y económico.

123 Su distancia máxima es de 2 km y usan diodos láser de baja intensidad. El núcleo de una fibra multimodo tiene un índice de refracción superior, pero del mismo orden de magnitud, que el revestimiento. Debido al gran tamaño del núcleo de una fibra multimodo, es más fácil de conectar y tiene una mayor tolerancia a componentes de menor precisión.

124 Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo: – Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica. – Índice gradual: mientras en este tipo, el índice de refracción no es constante, el núcleo se constituye de distintos materiales.

125 Fibra Monomodo Sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 300 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gb/s).

126 CONSTRUCCION TIPICA DE FIBRA Núcleo 62.5um Revestimiento 125um Protección primaria 250um Fibra óptica con protección primaria

127 TIPOS DE CABLES POR SU ENTORNO Interior- Materiales ignífugos - Baja resistencia a fluidos y UV Exterior- Antihumedad, resistentes a UV - Materiales inflamables, como polietileno y petrolatos Universal- Antihumedad, resistentes a UV - Utilizable en interior y exterior - Baja flamabilidad CABLES DE FIBRA OPTICA

128 Para Ducto, no metálico S-NM CABLES DE FIBRA OPTICA BICC Brand-Rex Ltd Cubierta de Polietileno Elemento central dieléctrico Atadura 6 tubos rellenos de gel colocados helicoidalmente alrededor del elemento central hasta 12 fibras por tubo Relleno de gel CABLES DE PROTECCION HOLGADA

129 Interior/Exterior S-LX CABLES DE FIBRA OPTICA CABLES DE PROTECCION HOLGADA BICC Brand-Rex Ltd Cubierta LSF/0H Barrera antihumedad Elemento central dieléctrico 6 tubos rellenos de gel colocados helicoidalmente alrededor del elemento central hasta 12 fibras por tubo

130 Universal - no metálico S-NM LU CABLES DE FIBRA OPTICA CABLES DE PROTECCION HOLGADA BICC Brand-Rex Ltd Cubierta LSF/0H Atadura Elemento central dieléctrico 6 tubos rellenos de gel colocados helicoidalmente alrededor del elemento central hasta 12 fibras por tubo Barrera antihumedad Polietileno

131 Armadura de hilos de acero S-MB-SWA CABLES DE FIBRA OPTICA CABLES ARMADOS BICC Brand-Rex Ltd Cubierta Polietileno Atadura Cubierta PVC Armadura de hilos de acero galvanizado. Relleno de gel Elemento central de acero Cinta de Aluminio Barrera antihumedad 6 tubos rellenos de gel colocados helicoidalmente alrededor del elemento central hasta 12 fibras por tubo

132 Armadura acero corrugado S-G-STA CABLES DE FIBRA OPTICA CABLES ARMADOS BICC Brand-Rex Ltd Atadura Armadura de cinta de acero corrugado 6 tubos rellenos de gel colocados helicoidalmente alrededor del elemento central hasta 12 fibras por tubo Cubierta Polietileno Elemento central dieléctrico Barrera antihumedad

133 Supertubo LU BICC Brand-Rex Ltd CABLES DE FIBRA OPTICA CABLES SUPERTUBO Cubierta Exterior material LSF/0H Hasta 12 fibras en un tubo relleno con gel Capa de fibras de aramida como elementos de refuerzo

134 Supertubo NMLU CABLES DE FIBRA OPTICA CABLES SUPERTUBO Cubierta Exterior material LSF/0H hasta 12 fibras en un tubo relleno con gel Capa de fibras de aramida como elementos de refuerzo BICC Brand-Rex Ltd Barrera antihumedad

135 CABLES DE FIBRA OPTICA FIBRA OPTICA DE PROTECCION AJUSTADA Protección primaria 250um Buffer intermedio silicona 410um Cladding 125um Protección exterior nylon 900 um Nucleo 50, 62.5 o Monomodo

136 CABLES DE FIBRA OPTICA BICC Brand-Rex Ltd Latiguillo Duplex "T2ZL" Duplex plano "T2L" 900um Fibra ajustada Cubierta LSF/0H CABLES DE FIBRA OPTICA

137 Universal, distribución C-NMLU CABLES DE FIBRA OPTICA BICC Brand-Rex Ltd Cubierta LSF/0H Barrera antihumedad Hasta 24 fibras de protección ajustada Fibras de aramida

138 El conector mas utilizado en transmisión de datos es el conector ST Pero el SC se especifica en la norma ISO CONECTORES DE FIBRA OPTICA

139 Dos conectores ópticos se conectan utilizando un pequeño accesorio llamado de múltiples formas: las mas usuales son adaptador y acoplador. ADAPTADOR SC ADAPTADOR ST

140 Existen dos metodos: empalme por fusión y empalme mecánico EMPALMES DE FIBRA OPTICA

141 Empalme mecánico EMPALMES DE FIBRA OPTICA

142 Medios de Transmisión No Guiados Los medios no guiados son aquellos donde la señal se transmite por el aire. Permiten la configuración de las redes inalámbricas (o redes WIFI o redes wireless-WLAN) Los medios utilizados son: La telefonía móvil, Los enlaces por microondas, Las ondas de radio, Los infrarrojos y El láser.

143

144 Como ventajas destacamos la libertad de movimientos y la posibilidad de instalación de ET en ubicaciones de difícil acceso. Destaca también la sencilla reubicación de las ET y su consecuente rapidez en instalación. En cambio, adolecen de la ausencia de estándares muy consolidados en el mercado.

145 LA TELEFONÍA CELULAR La TELEFONÍA CELULAR es un medio caro. equiere circuitería especial que mantenga la pérdida de señal cuando el circuito se alterna entre una célula y otra. Esta pérdida de señal no es problema para la comunicación de voz debido a que el retraso en la conmutación dura unos cuantos cientos de milisegundos, lo cual no se nota, pero en la transmisión de información puede hacer estragos. Otras desventajas son la poca carga de las baterías y que la transmisión celular se intercepta fácilmente (factor importante en lo relacionado con la seguridad).

146 Las velocidades de transmisión son bajas. Todas estas desventajas hacen que la comunicación celular se utilice poco, o únicamente para archivos muy pequeños. Pero se espera que con los avances en la compresión de datos, seguridad y algoritmos de verificación de errores permita mejores perspectivas.

147 LAS MICROONDAS Las MICROONDAS cubren el espectro de los 2 a los 40 GHz; de anchos de banda altos (la velocidad aumenta con la frecuencia).

148 Sus prestaciones son muy buenas y tienen múltiples aplicaciones como la transmisión de vídeo y de voz Permite transmisiones a larga distancia, sin muchos repetidores, pero exigen que las antenas estén alineadas. Se usan en enlaces punto-a-punto sobre distancias cortas, como circuitos cerrados de televisión, interconexión de redes locales y transmisión entre edificios. Como problemas presenta la atenuación que depende de la longitud de onda y de la meteorología (a partir de los 10 MHz aumenta mucho la atenuación a causa de la lluvia

149

150 LAS ONDAS DE RADIO Las ONDAS DE RADIO son fáciles de generar, pueden viajar distancias largas y penetrar edificios sin problemas, de modo que se utilizan mucho en la comunicación, tanto de interiores como de exteriores. Son omnidireccionales, por lo que no necesitaremos antenas parabólicas. Utilizarán la banda comprendida entre 30 MHz - 1GHz, para transmitir señales FM, TV (UHF, VHF), datos...

151 Son sensibles a interferencias de diverso tipo. Alcanzan velocidades del orden de los 15 Mbps La distancias máximas aconsejables rozan los 500 mts. A bajas frecuencias, las ondas cruzan bien los obstáculos, pero la potencia se reduce drásticamente con la distancia a la fuente. A frecuencias altas, las ondas de radio tienden a viajar en línea recta y a rebotar en los obstáculos.

152 Las ondas de Radio son un tipo de ondas electromagnéticas, lo cual confiere tres ventajas importantes: – No es necesario un medio físico para su propagación, las ondas electromagnéticas pueden propagarse incluso por el vacío. – La velocidad es la misma que la de la luz, es decir Km/seg. – Objetos que a nuestra vista resultan opacos son transparentes a las ondas electromagnéticas.

153 No obstante las ondas electromagnéticas se atenúan con la distancia, de igual forma y en la misma proporción que las ondas sonoras. Pero esta desventaja es posible minimizarla empleando una potencia elevada en la generación de la onda, además que tenemos la ventaja de la elevada sensibilidad de los receptores.

154 Las ondas de radio son generadas aplicando una corriente alterna de radiofrecuencia a un antena. La antena es un conductor eléctrico de características especiales que debido a la acción de la señal aplicada genera campos magnéticos y eléctricos variables a su alrededor, produciendo la señal de radio en forma de ondas electromagnéticas. Estas ondas se transmiten desde un punto central (la antena emisora) de forma radial y en todas direcciones, pero podemos diferenciar tres formas de transmisión:

155 Onda de tierra: en principio las ondas de radio se desplazan el línea recta, atravesando la mayoría de los objetos que estén en su camino con mayor o menor atenuación. Las pérdidas por dicha atenuación dependen de la frecuencia de la transmisión y de las características eléctricas de la tierra o el material atravesado. En términos generales a menor frecuencia mayor es el alcance de la onda y cuanta menor sea la densidad del material más fácil será atravesarlo.

156 Parte de esta onda es reflejada por la superficie terrestre. Onda visual o directa: es refractada en la baja atmósfera (refractación troposférica) debido a los cambios en la conductividad relativa en sus capas. Onda espacial: la atenuación en el aire es muy pequeña, lo que hace que la onda pueda alcanzar las capas altas de la atmósfera (ionosfera) y ser reflejada en su mayor parte de vuelta a tierra.

157 El mayor inconveniente que tendremos es que la transmisión de estos tres frentes no se hace a la misma velocidad, ya que las ondas reflejadas se retrasan con respecto a la onda directa, produciendose un desfase que genera ruido (e incluso llegando a anular la onda si el desfase es de 180 grados). Para reducir este este efecto hay que elevar la antena, ya que aumentando la altura se disminuye el ángulo de desfase. Otro inconveniente es que en onda media la onda espacial no regresa a tierra durante el día pero sí durante la noche, debido a que la altura de la ionosfera se reduce. En cuanto a onda corta tenemos adicionalmente el inconveniente que a partir de una frecuencia crítica las ondas no son reflejadas a tierra y escapan al espacio.

158 Transmisión a larga distancia

159 LOS INFRARROJOS Los INFRARROJOS se usan mucho para la comunicación de corto alcance. se propagan en línea recta. No precisan licencias administrativas. Alcanzan los 200 mts. No pueden atravesar obstáculos. Rapidez en la instalación, ya que no es necesario tener ningún permiso. Imposibilidad de establecer enlaces en medios abiertos debido al cambio de las condiciones climatológicas, que pueden actuar a modo de obstáculos.

160

161 LASER O TRANSMISION POR ONDAS DE LUZ Permite conectar las LAN de dos edificios o dos segmentos de una misma red por medio de láseres montados en la parte mas alta de los edificios. Esta señalización óptica es unidireccional por lo que cada edificio necesita su propio láser y su propio foto detector. Este esquema ofrece un ancho de banda muy alto y un costo muy bajo. Fácil de instalar y no requiere de licencia. Por ser un haz muy estrecho tiene ventajas pero también es una debilidad. La desventaja es que los rayos láser no pueden penetrar la lluvia ni la niebla densa, funcionan bien en días soleados.

162
