COMPORTAMIENTO MECANICO DE LOS MATERIALES Trabajo Práctico Nº 6 SOLDADURA HETEROGENEA.

Presentaciones similares


Presentación del tema: "COMPORTAMIENTO MECANICO DE LOS MATERIALES Trabajo Práctico Nº 6 SOLDADURA HETEROGENEA."— Transcripción de la presentación:

1 COMPORTAMIENTO MECANICO DE LOS MATERIALES Trabajo Práctico Nº 6 SOLDADURA HETEROGENEA

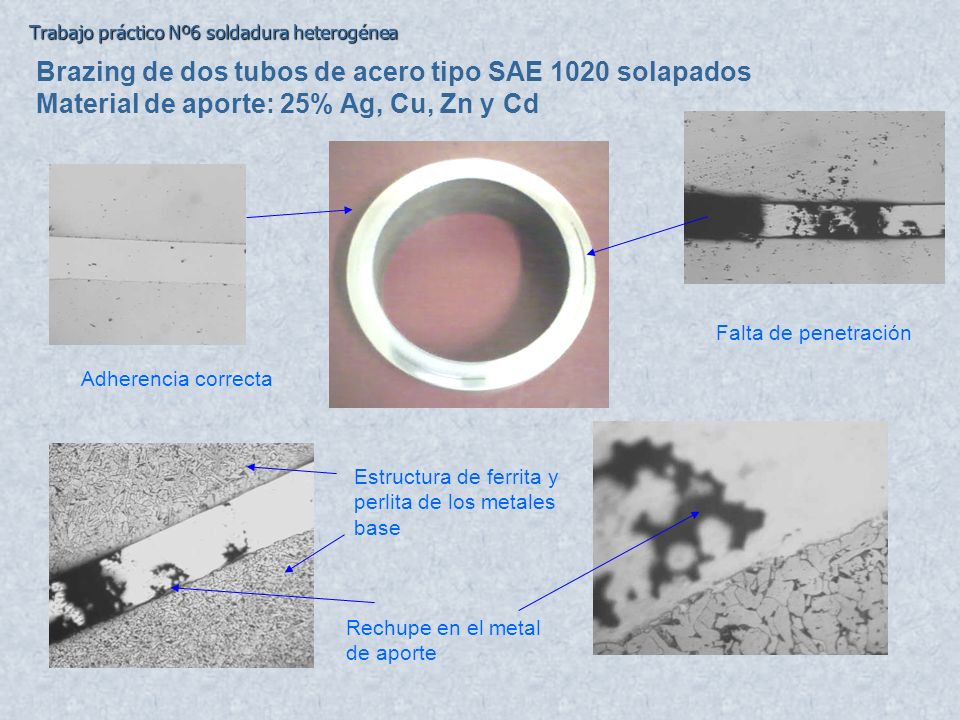

2 Trabajo práctico Nº6 soldadura heterogénea Brazing de dos tubos de acero tipo SAE 1020 solapados Material de aporte: 25% Ag, Cu, Zn y Cd Falta de penetración Rechupe en el metal de aporte Adherencia correcta Estructura de ferrita y perlita de los metales base

3 Brazing de Banjo y tubo de acero de bajo %C. Material de aporte: latón ( Cu-Zn) Tubo Buena penetración del metal de aporte Banjo Trabajo práctico Nº6 soldadura heterogénea Material de aporte

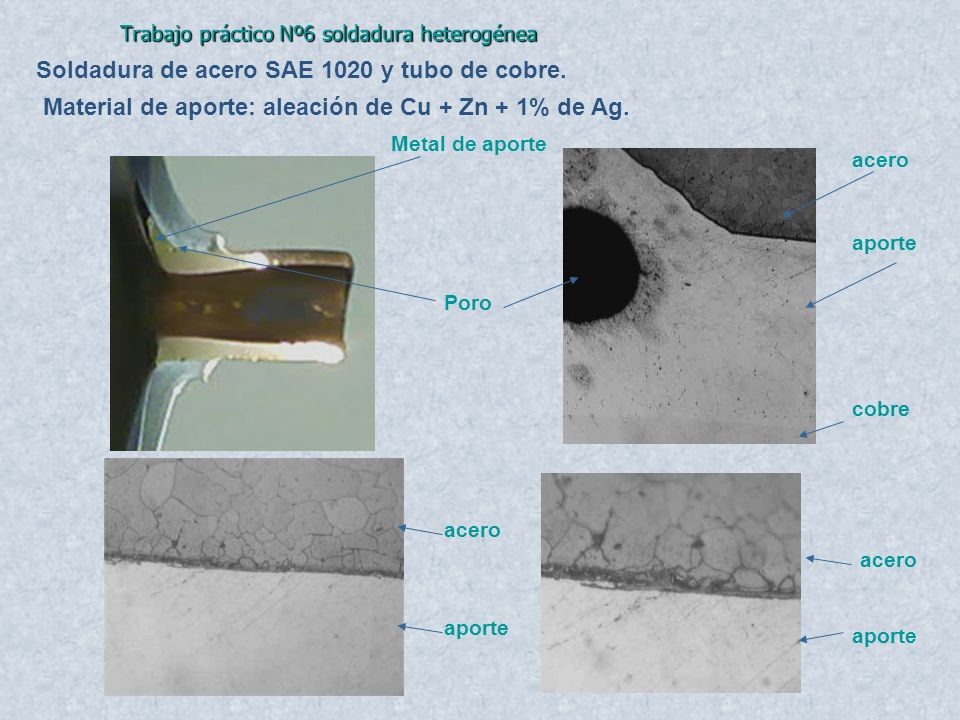

4 Metal de aporte Trabajo práctico Nº6 soldadura heterogénea Soldadura de acero SAE 1020 y tubo de cobre. Material de aporte: aleación de Cu + Zn + 1% de Ag. acero aporte cobre Poro aporte acero aporte

5 Trabajo práctico Nº6 soldadura heterogénea Brazing (soldadura fuerte) de un tubo de alta presión. Bundywelld® Material base: acero SAE Material de aporte: cobre Tubo según corte longitudinal y transversal Aporte de cobre acero Aporte difundido en algunos espacios intergranulares Buena adherencia (sin discontinui dad)

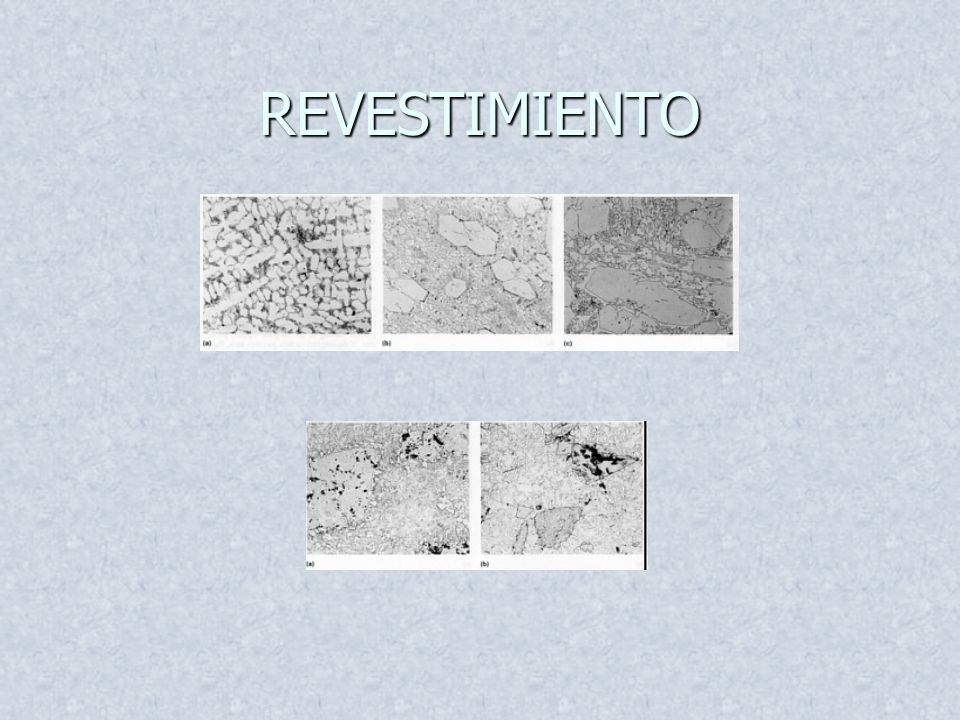

6 REVESTIMIENTO

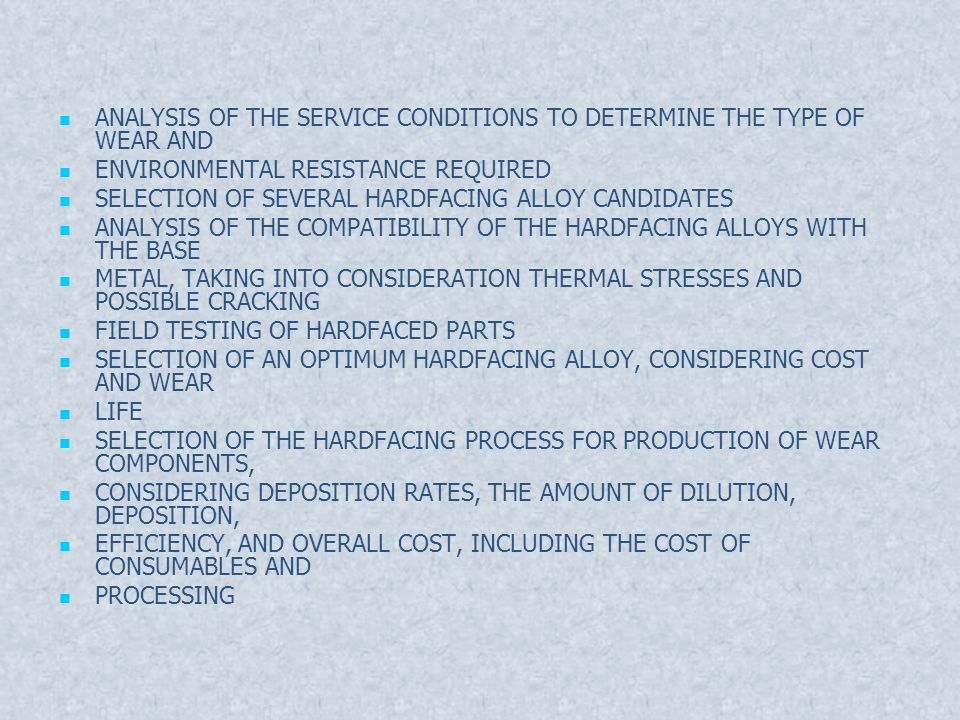

7 ANALYSIS OF THE SERVICE CONDITIONS TO DETERMINE THE TYPE OF WEAR AND ENVIRONMENTAL RESISTANCE REQUIRED SELECTION OF SEVERAL HARDFACING ALLOY CANDIDATES ANALYSIS OF THE COMPATIBILITY OF THE HARDFACING ALLOYS WITH THE BASE METAL, TAKING INTO CONSIDERATION THERMAL STRESSES AND POSSIBLE CRACKING FIELD TESTING OF HARDFACED PARTS SELECTION OF AN OPTIMUM HARDFACING ALLOY, CONSIDERING COST AND WEAR LIFE SELECTION OF THE HARDFACING PROCESS FOR PRODUCTION OF WEAR COMPONENTS, CONSIDERING DEPOSITION RATES, THE AMOUNT OF DILUTION, DEPOSITION, EFFICIENCY, AND OVERALL COST, INCLUDING THE COST OF CONSUMABLES AND PROCESSING

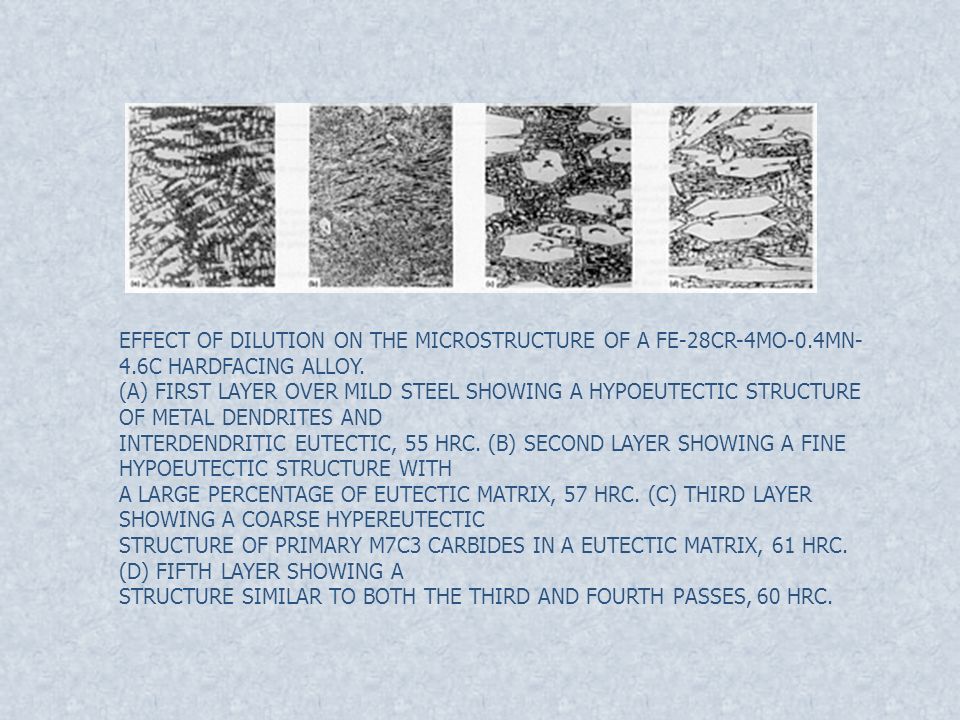

8 EFFECT OF DILUTION ON THE MICROSTRUCTURE OF A FE-28CR-4MO-0.4MN- 4.6C HARDFACING ALLOY. (A) FIRST LAYER OVER MILD STEEL SHOWING A HYPOEUTECTIC STRUCTURE OF METAL DENDRITES AND INTERDENDRITIC EUTECTIC, 55 HRC. (B) SECOND LAYER SHOWING A FINE HYPOEUTECTIC STRUCTURE WITH A LARGE PERCENTAGE OF EUTECTIC MATRIX, 57 HRC. (C) THIRD LAYER SHOWING A COARSE HYPEREUTECTIC STRUCTURE OF PRIMARY M7C3 CARBIDES IN A EUTECTIC MATRIX, 61 HRC. (D) FIFTH LAYER SHOWING A STRUCTURE SIMILAR TO BOTH THE THIRD AND FOURTH PASSES, 60 HRC.
