Energía y Ambiente San Luis 23 y 24 de Junio de 2009
Ing. Fernando J. Chenlo
2
COMBUSTIBLES FOSILES (Petróleo, Gas Natural y Carbón)
3

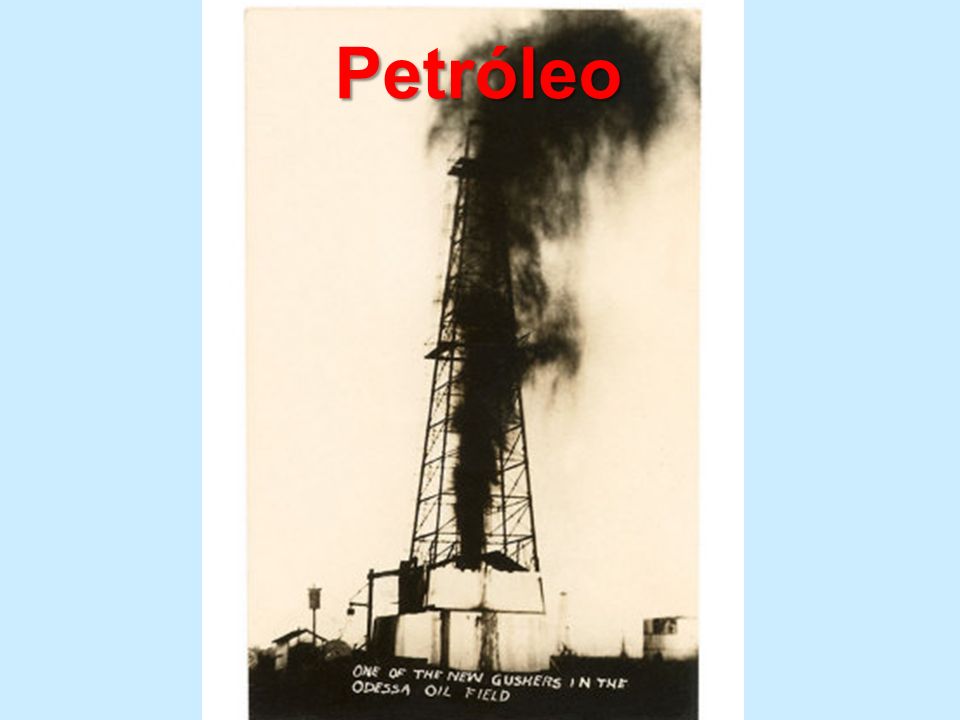

Petróleo
4
Industria del Petróleo
Upstream Exploración Explotación o Producción Transporte de petróleo y gas Almacenamiento de petróleo Downstream Refinación Separación Transporte y comercialización de derivados
5

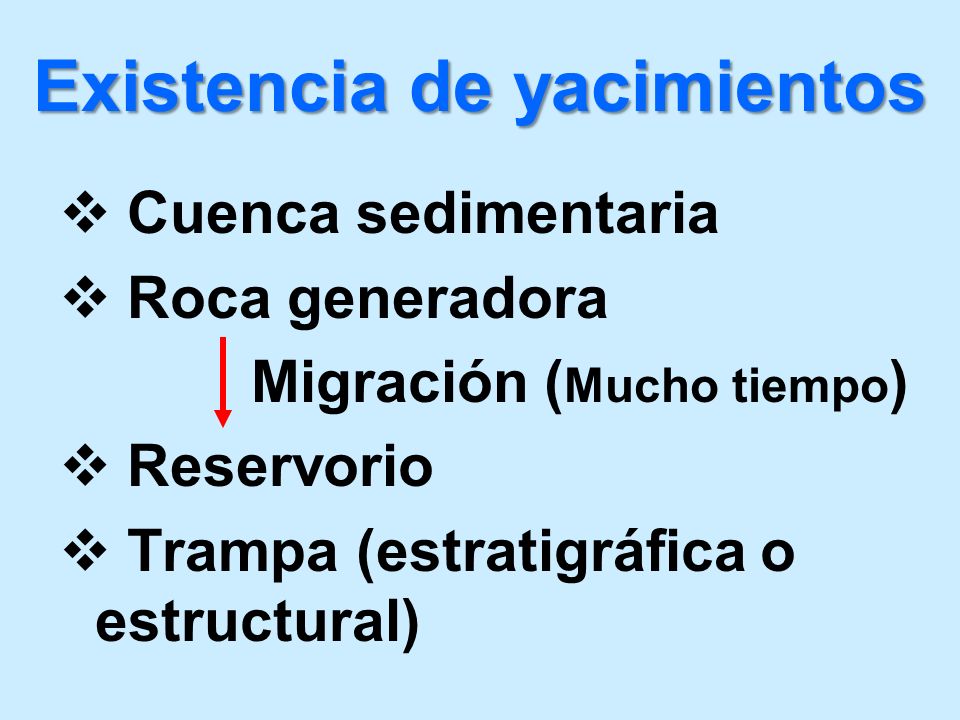

Existencia de yacimientos
Cuenca sedimentaria Roca generadora Migración (Mucho tiempo) Reservorio Trampa (estratigráfica o estructural)
6

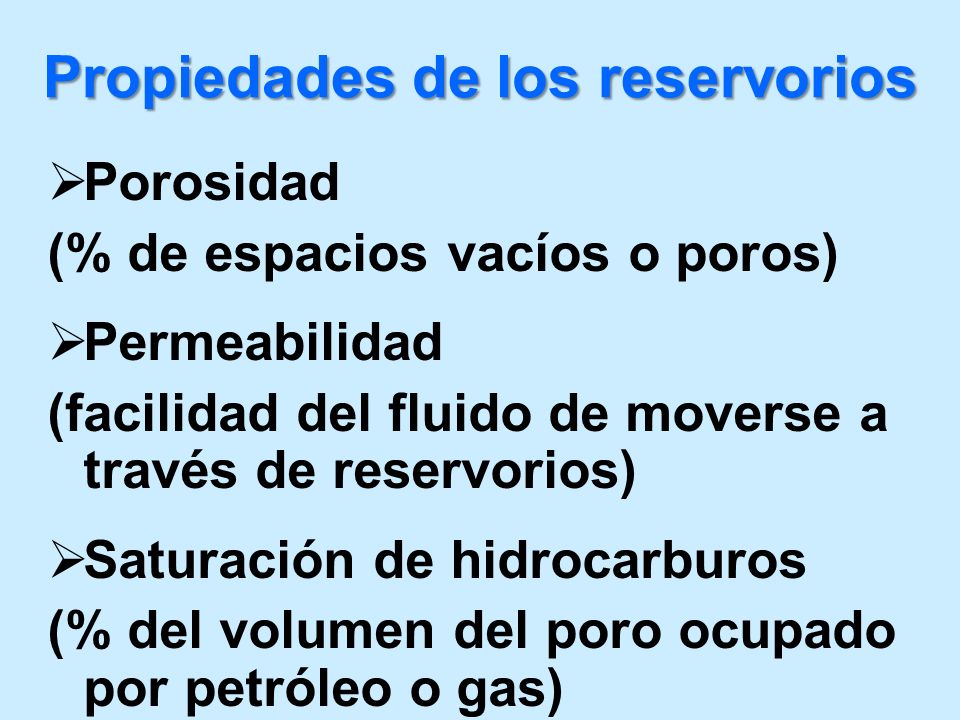

Propiedades de los reservorios
Porosidad (% de espacios vacíos o poros) Permeabilidad (facilidad del fluido de moverse a través de reservorios) Saturación de hidrocarburos (% del volumen del poro ocupado por petróleo o gas)
7

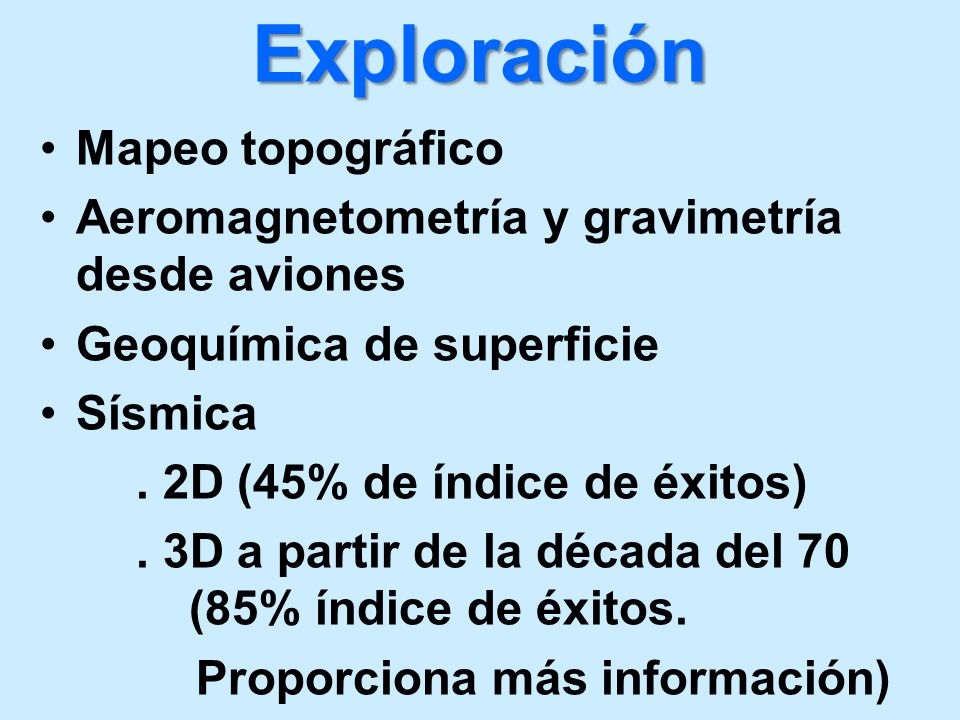

Exploración Mapeo topográfico
Aeromagnetometría y gravimetría desde aviones Geoquímica de superficie Sísmica . 2D (45% de índice de éxitos) . 3D a partir de la década del (85% índice de éxitos. Proporciona más información)
8

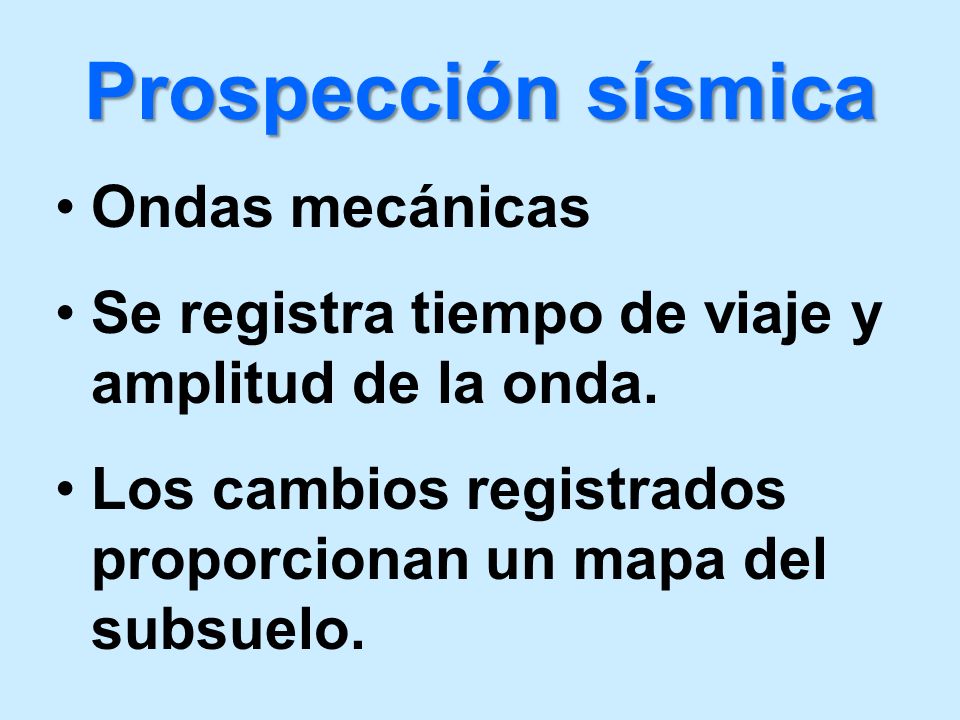

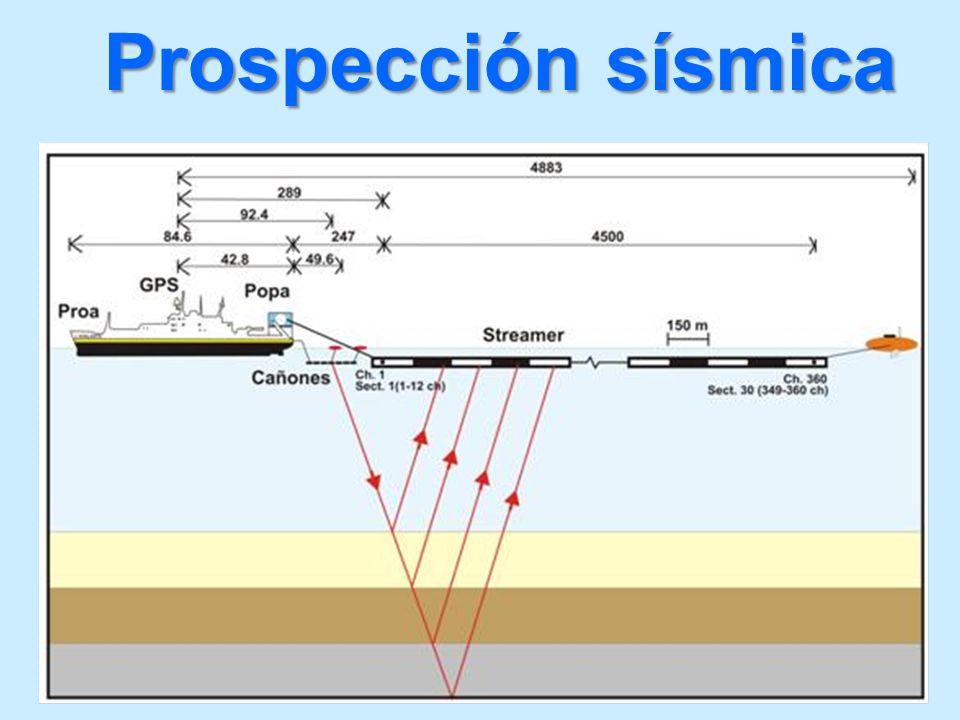

Prospección sísmica Ondas mecánicas
Se registra tiempo de viaje y amplitud de la onda. Los cambios registrados proporcionan un mapa del subsuelo.
9

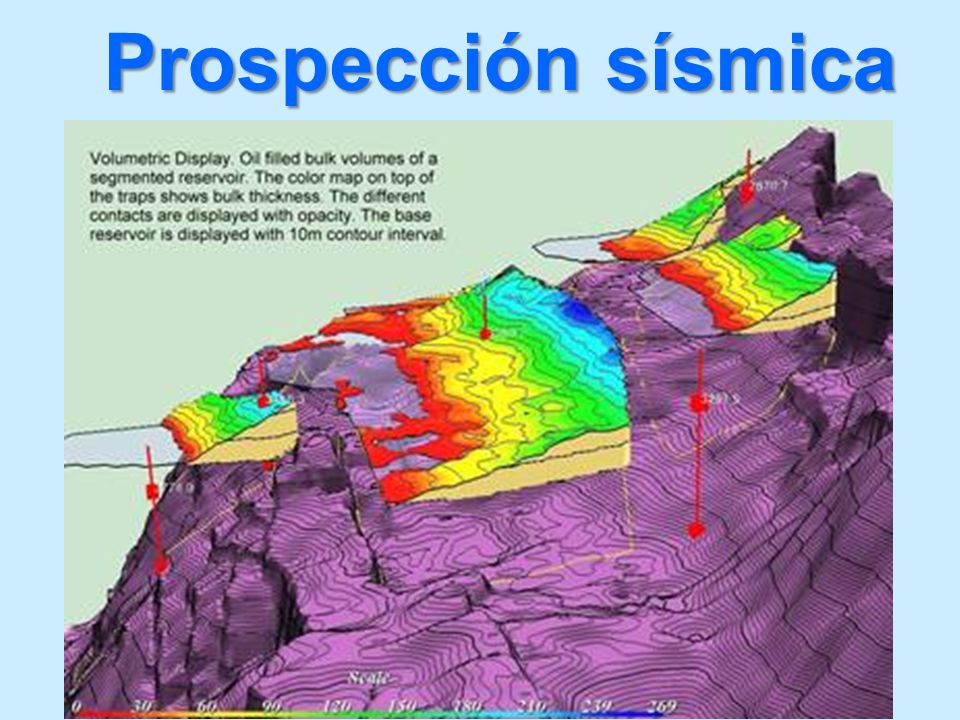

Prospección sísmica
10
Prospección sísmica
11

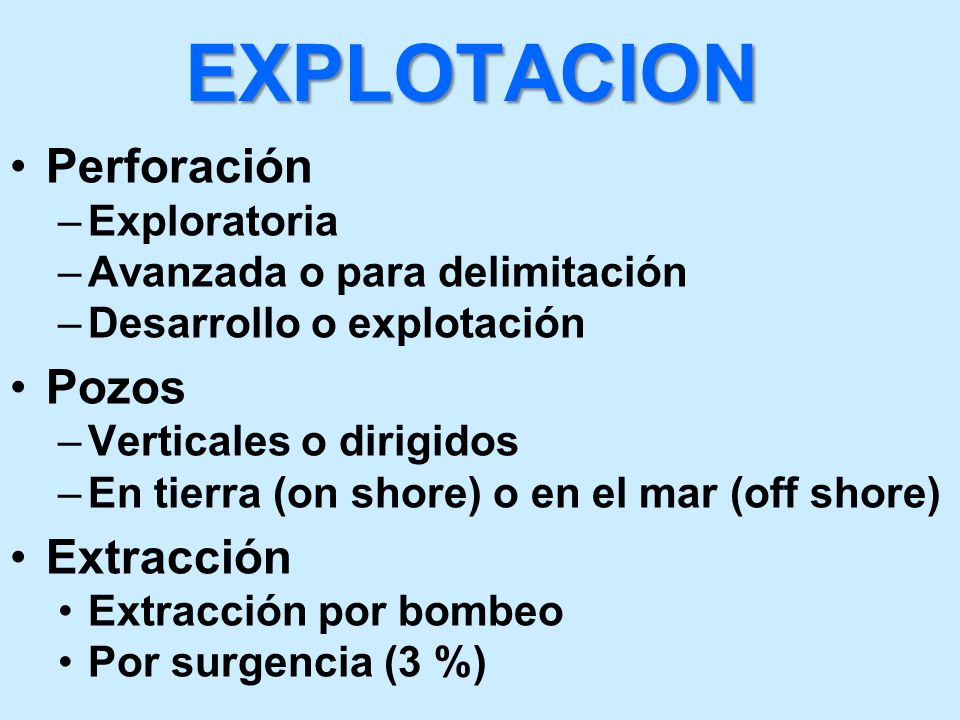

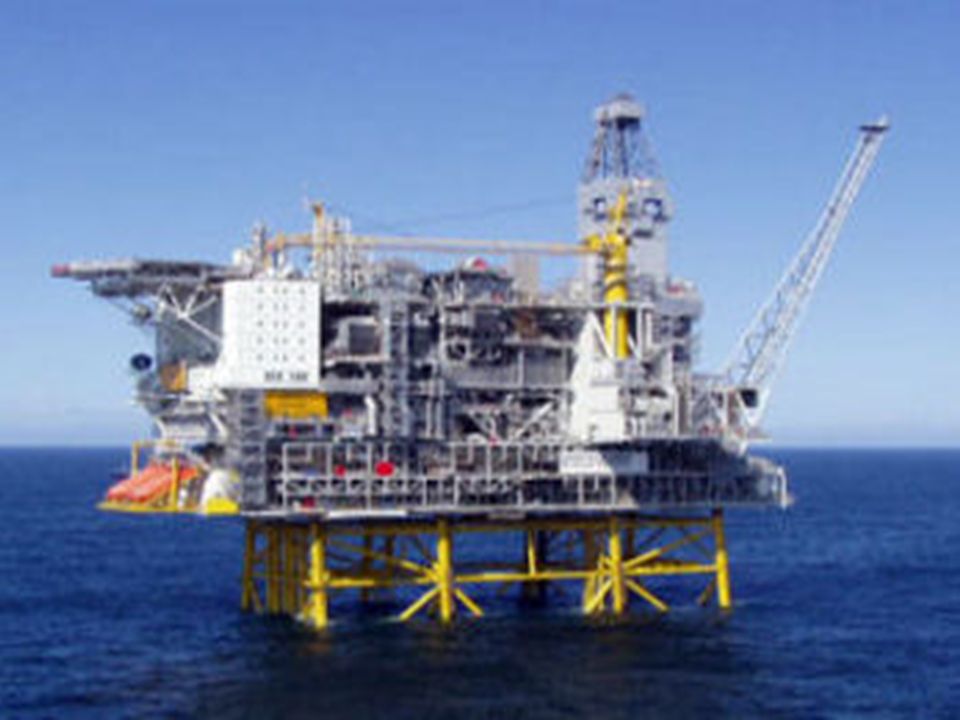

EXPLOTACION Perforación Pozos Extracción Exploratoria
Avanzada o para delimitación Desarrollo o explotación Pozos Verticales o dirigidos En tierra (on shore) o en el mar (off shore) Extracción Extracción por bombeo Por surgencia (3 %)
13
Instalaciones de superficie Plantas de tratamiento (gas y petróleo)
Líneas de conducción Calentadores Separadores Tanques Baterías Plantas de tratamiento (gas y petróleo) Plantas de inyección
14

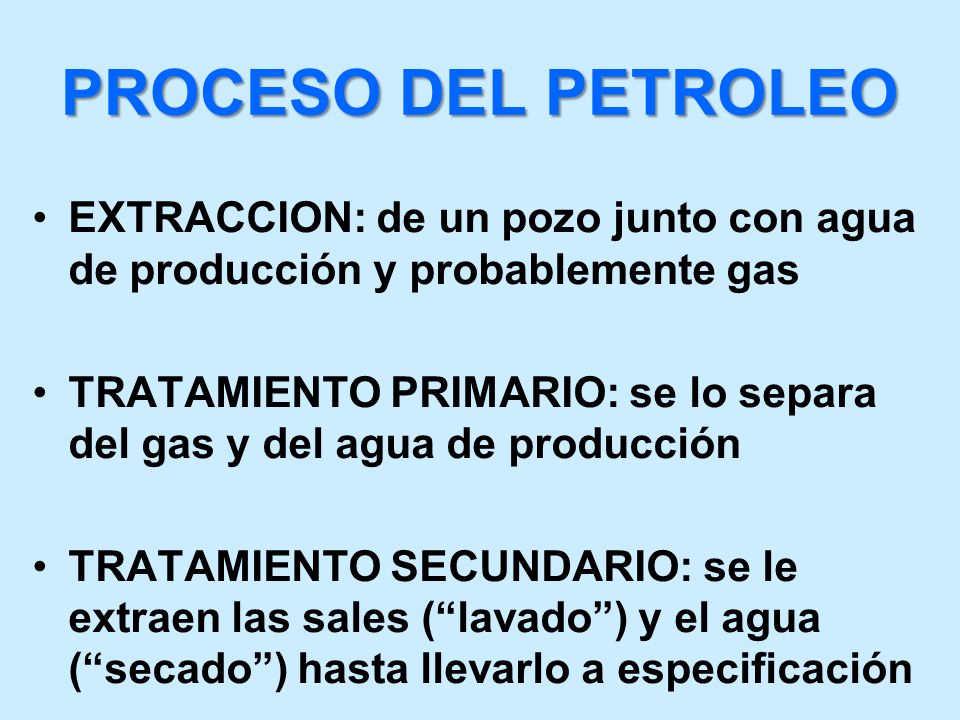

PROCESO DEL PETROLEO EXTRACCION: de un pozo junto con agua de producción y probablemente gas TRATAMIENTO PRIMARIO: se lo separa del gas y del agua de producción TRATAMIENTO SECUNDARIO: se le extraen las sales (“lavado”) y el agua (“secado”) hasta llevarlo a especificación
15

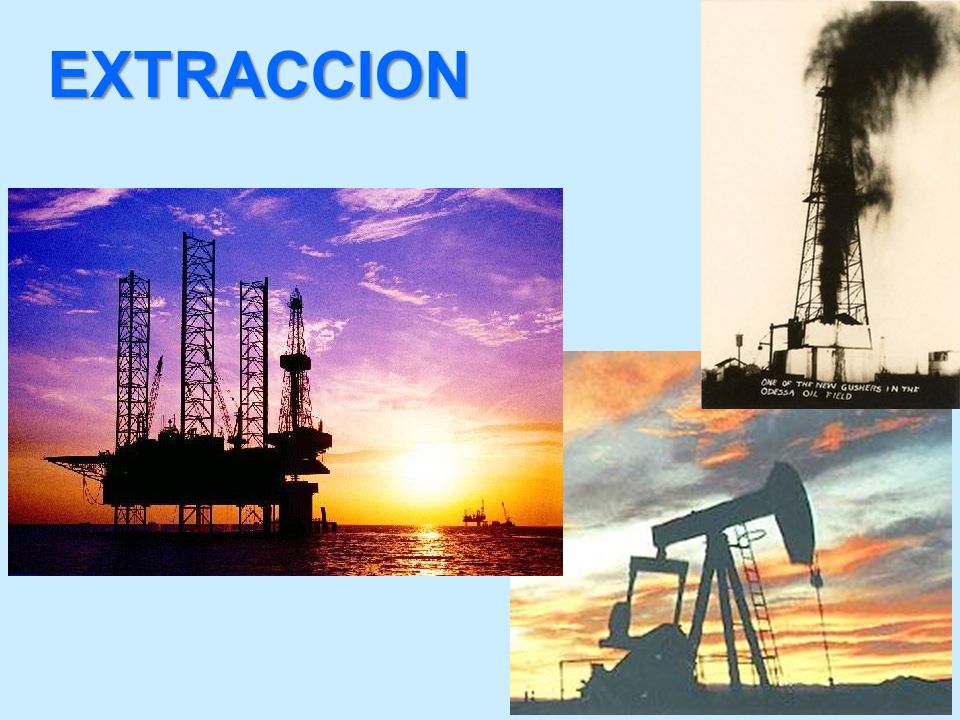

EXTRACCION
16

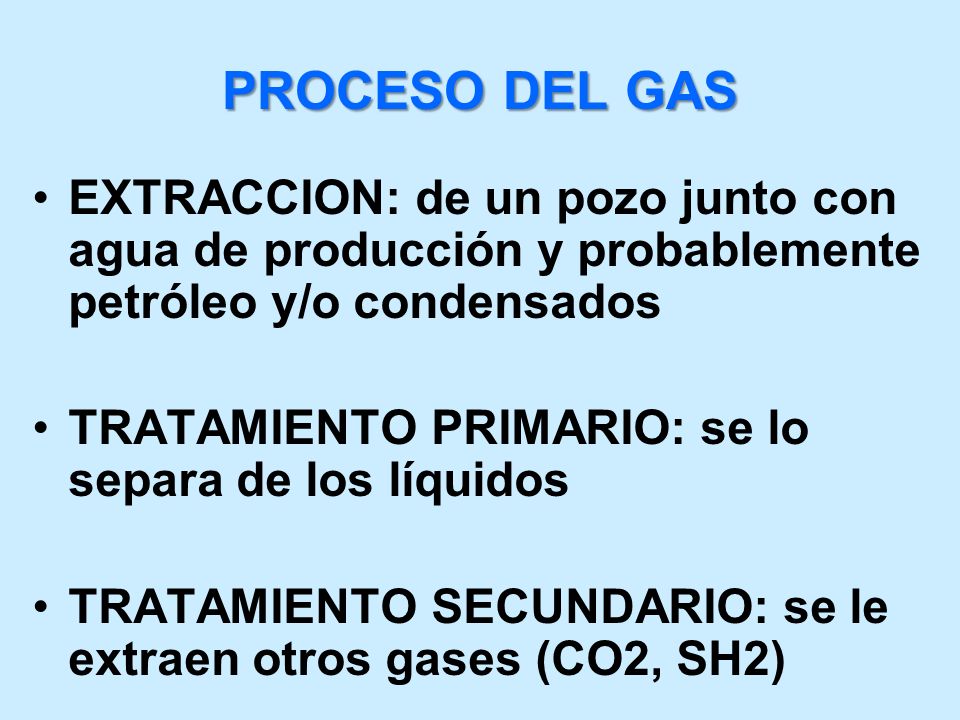

PROCESO DEL GAS EXTRACCION: de un pozo junto con agua de producción y probablemente petróleo y/o condensados TRATAMIENTO PRIMARIO: se lo separa de los líquidos TRATAMIENTO SECUNDARIO: se le extraen otros gases (CO2, SH2)
17

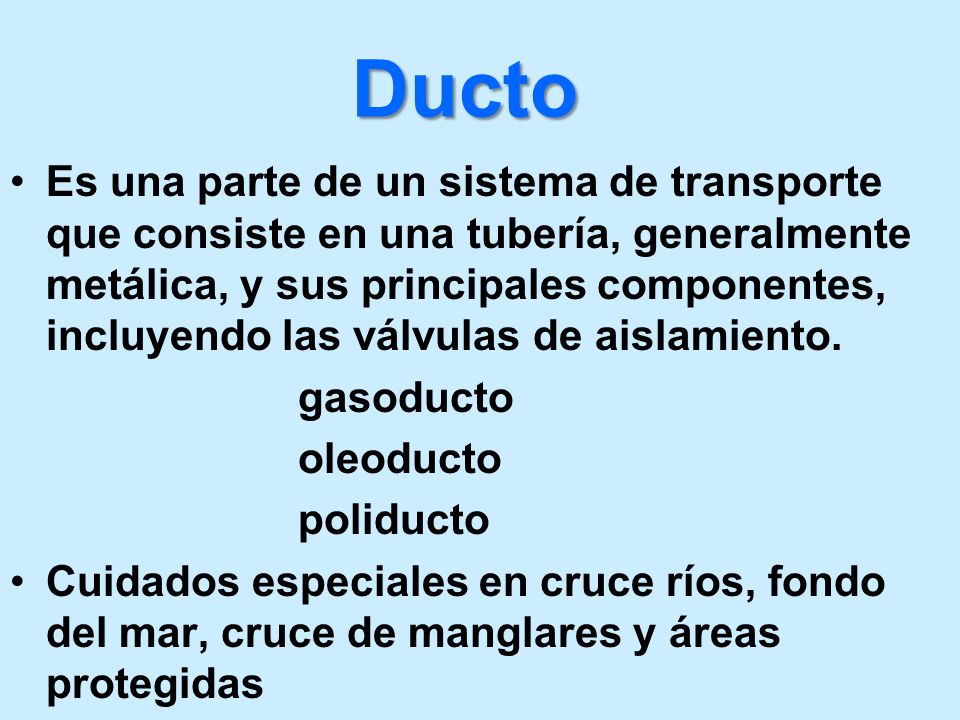

Ducto Es una parte de un sistema de transporte que consiste en una tubería, generalmente metálica, y sus principales componentes, incluyendo las válvulas de aislamiento. gasoducto oleoducto poliducto Cuidados especiales en cruce ríos, fondo del mar, cruce de manglares y áreas protegidas
18

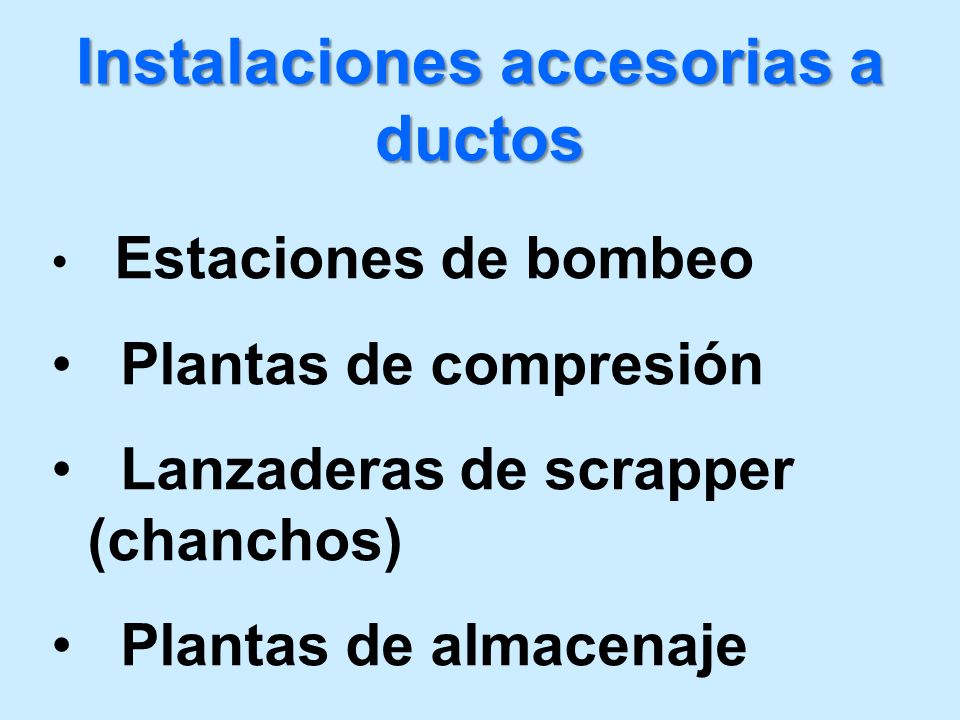

Instalaciones accesorias a ductos
Estaciones de bombeo Plantas de compresión Lanzaderas de scrapper (chanchos) Plantas de almacenaje
19

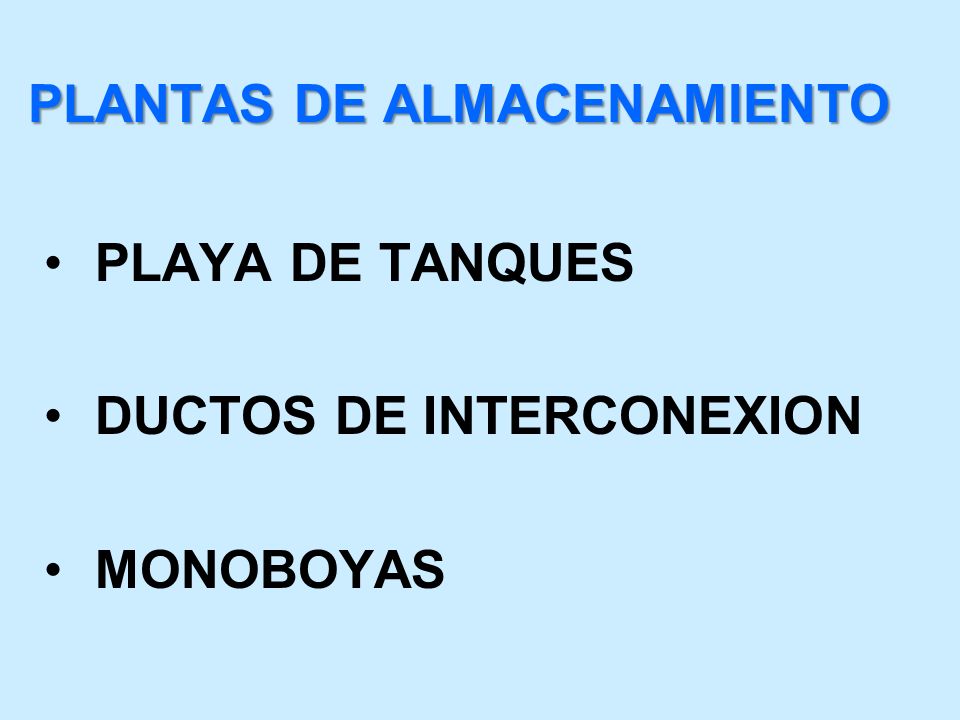

PLANTAS DE ALMACENAMIENTO
PLAYA DE TANQUES DUCTOS DE INTERCONEXION MONOBOYAS
20

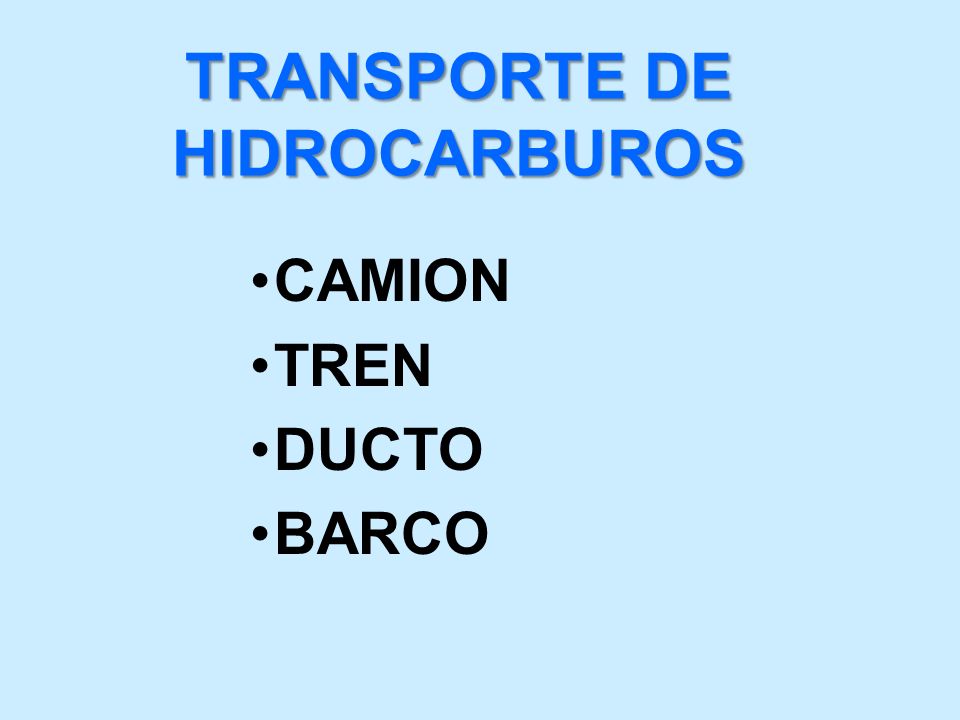

TRANSPORTE DE HIDROCARBUROS
CAMION TREN DUCTO BARCO
21
TRANSPORTE
23

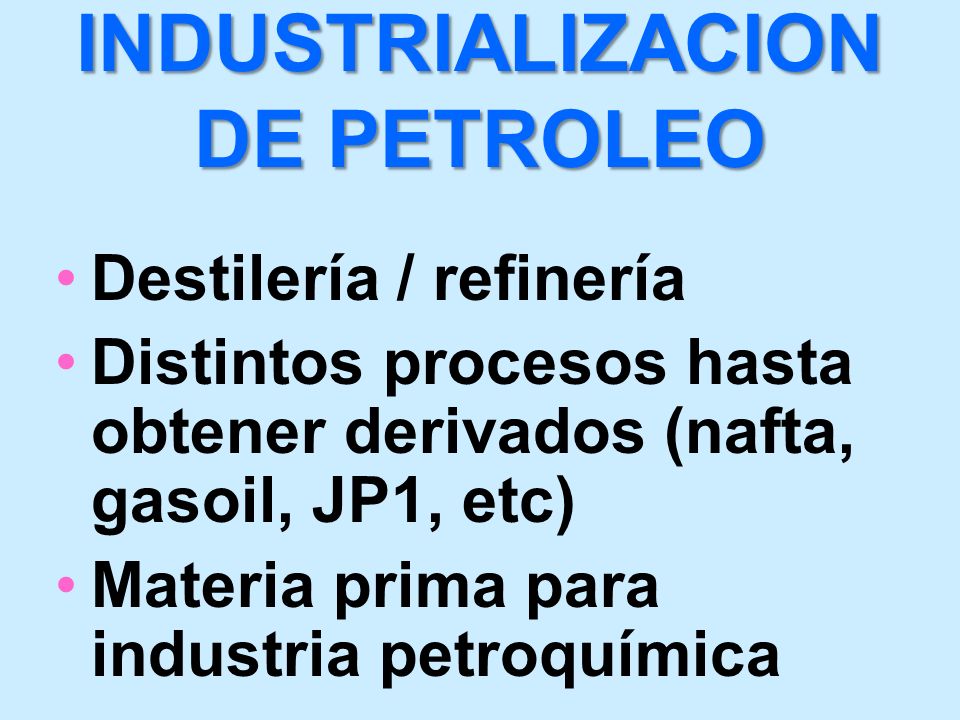

INDUSTRIALIZACION DE PETROLEO
Destilería / refinería Distintos procesos hasta obtener derivados (nafta, gasoil, JP1, etc) Materia prima para industria petroquímica
24
PRINCIPALES CORRIENTES DE RESIDUOS
LODOS DE PERFORACION FONDOS DE TANQUES AGUA DE PRODUCCION
25

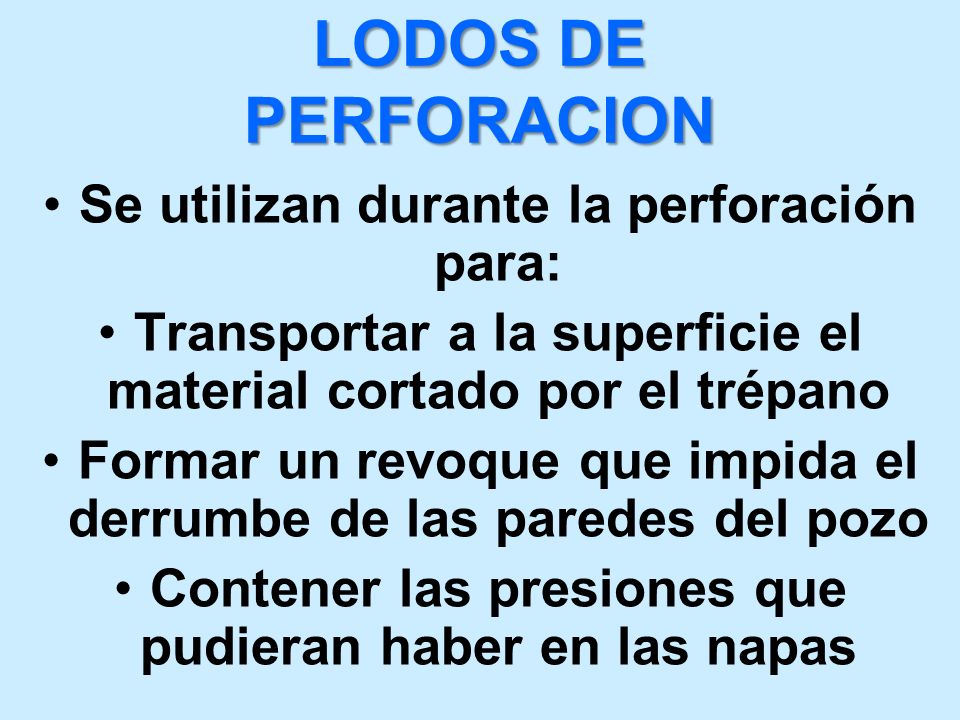

LODOS DE PERFORACION Se utilizan durante la perforación para:
Transportar a la superficie el material cortado por el trépano Formar un revoque que impida el derrumbe de las paredes del pozo Contener las presiones que pudieran haber en las napas
26

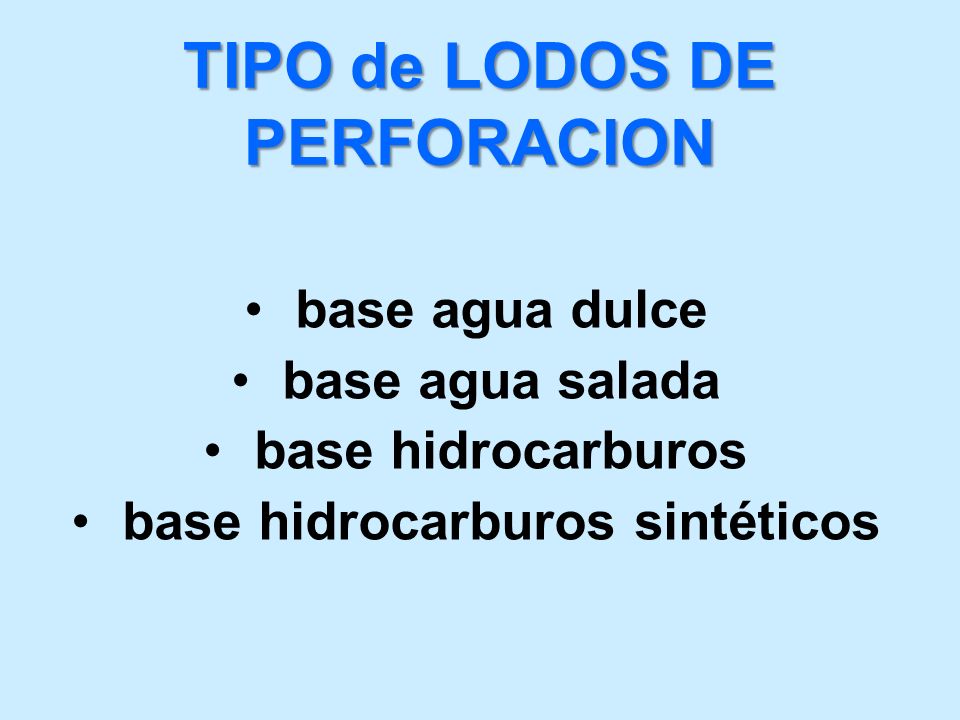

TIPO de LODOS DE PERFORACION
base agua dulce base agua salada base hidrocarburos base hidrocarburos sintéticos
27

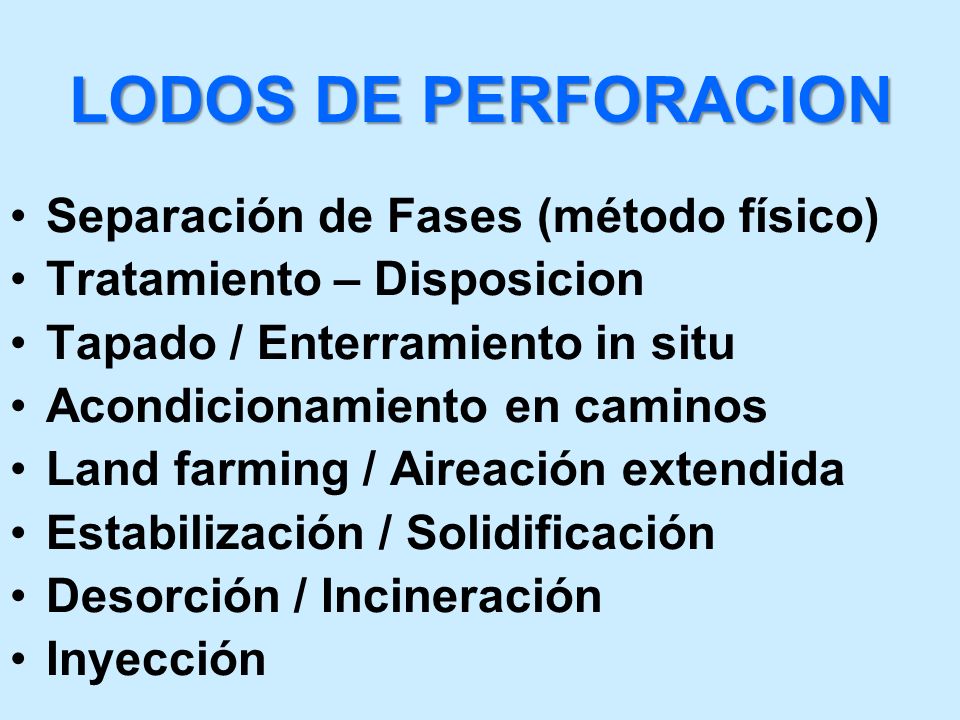

LODOS DE PERFORACION Separación de Fases (método físico)
Tratamiento – Disposicion Tapado / Enterramiento in situ Acondicionamiento en caminos Land farming / Aireación extendida Estabilización / Solidificación Desorción / Incineración Inyección
28

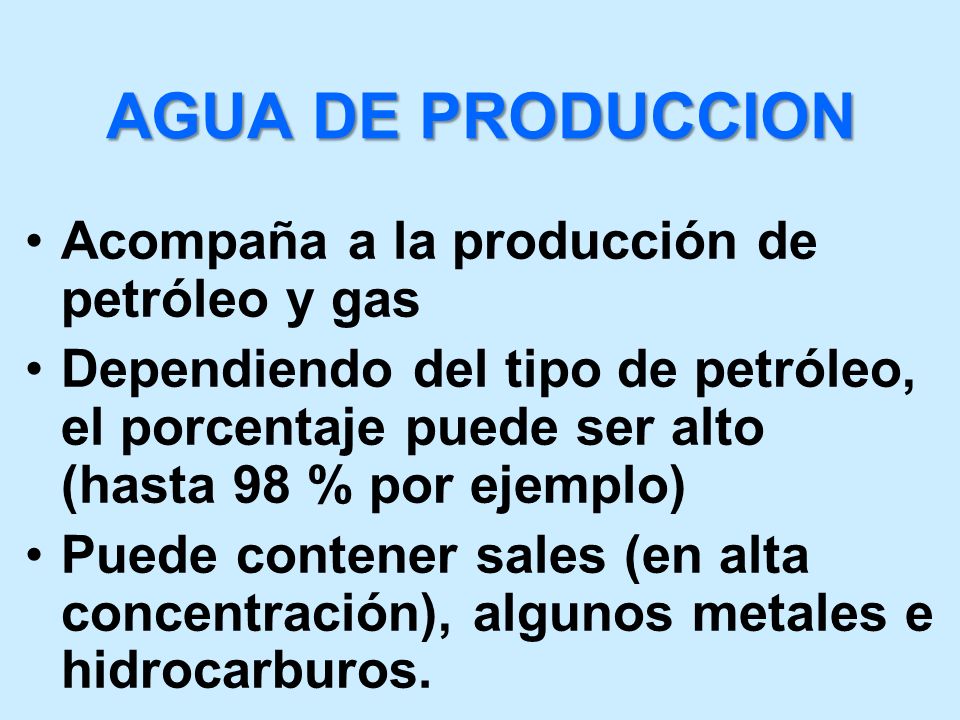

AGUA DE PRODUCCION Acompaña a la producción de petróleo y gas
Dependiendo del tipo de petróleo, el porcentaje puede ser alto (hasta 98 % por ejemplo) Puede contener sales (en alta concentración), algunos metales e hidrocarburos.
29
DISPOSICION DE AGUA de PRODUCCION
INYECCIÓN SOMERA INYECCION PROFUNDA (a formación productiva para recuperación secundaria) EVAPORACIÓN - INFILTRACION VERTIDO AL MAR
30

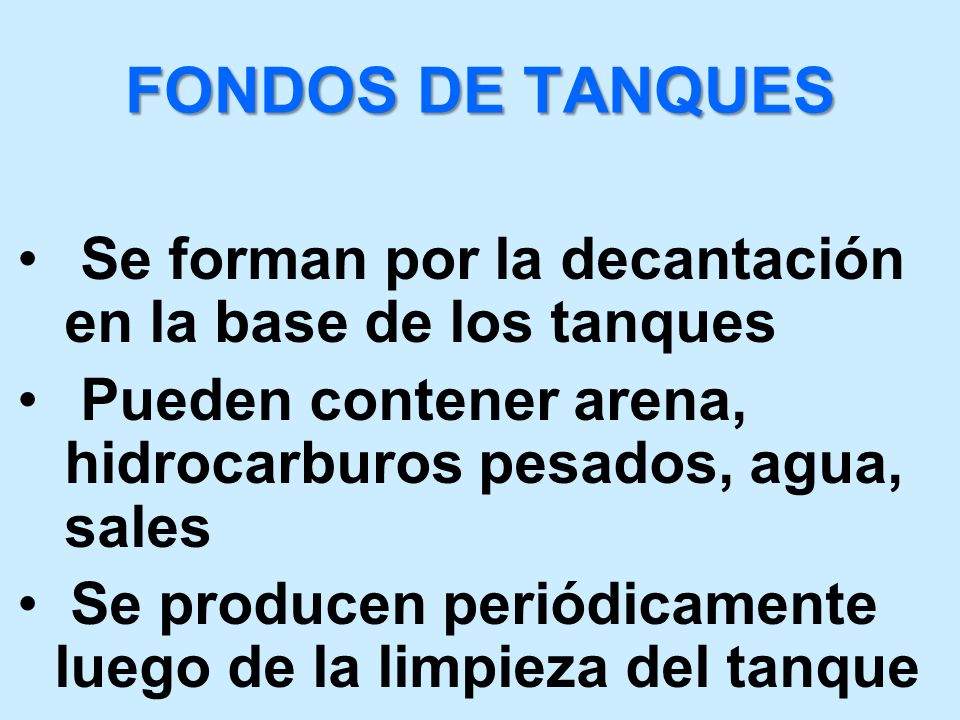

FONDOS DE TANQUES Se forman por la decantación en la base de los tanques Pueden contener arena, hidrocarburos pesados, agua, sales Se producen periódicamente luego de la limpieza del tanque
31

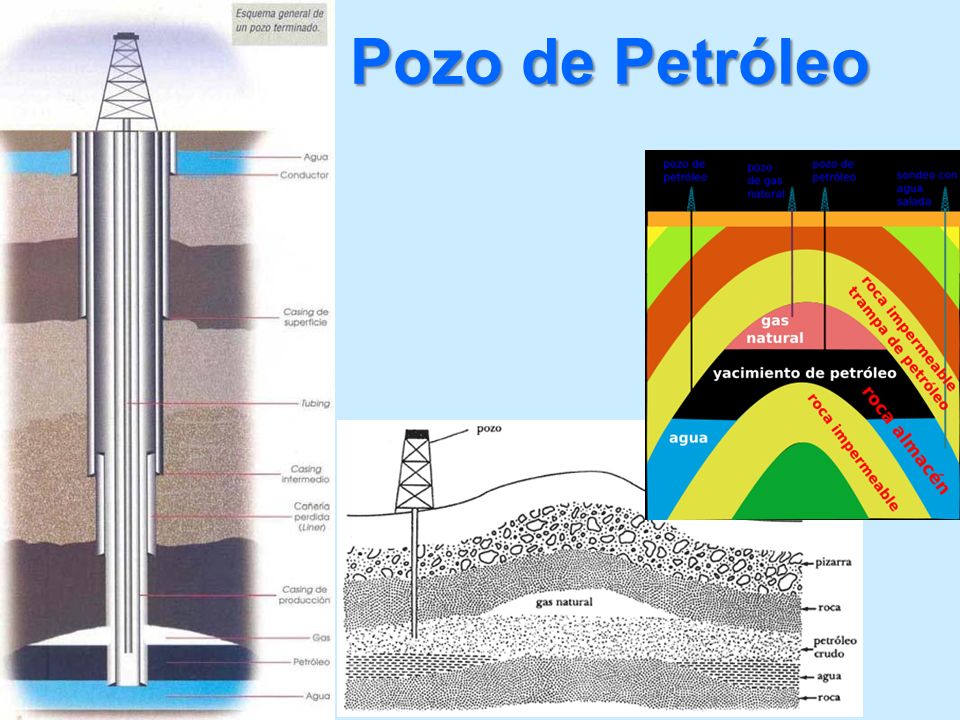

Pozo de Petróleo
32

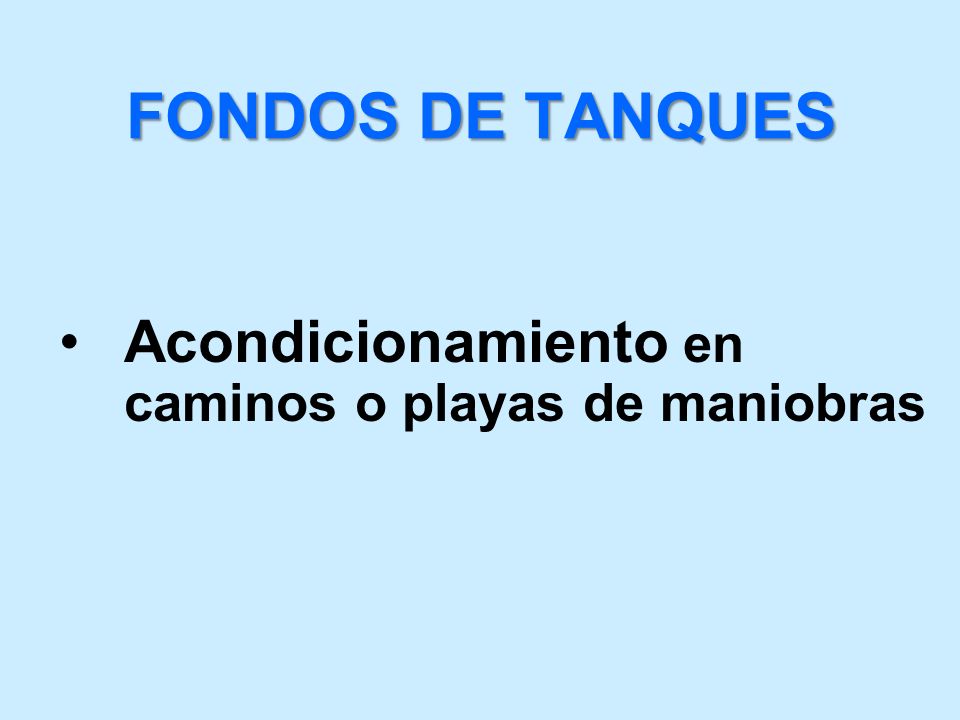

FONDOS DE TANQUES Acondicionamiento en caminos o playas de maniobras
33

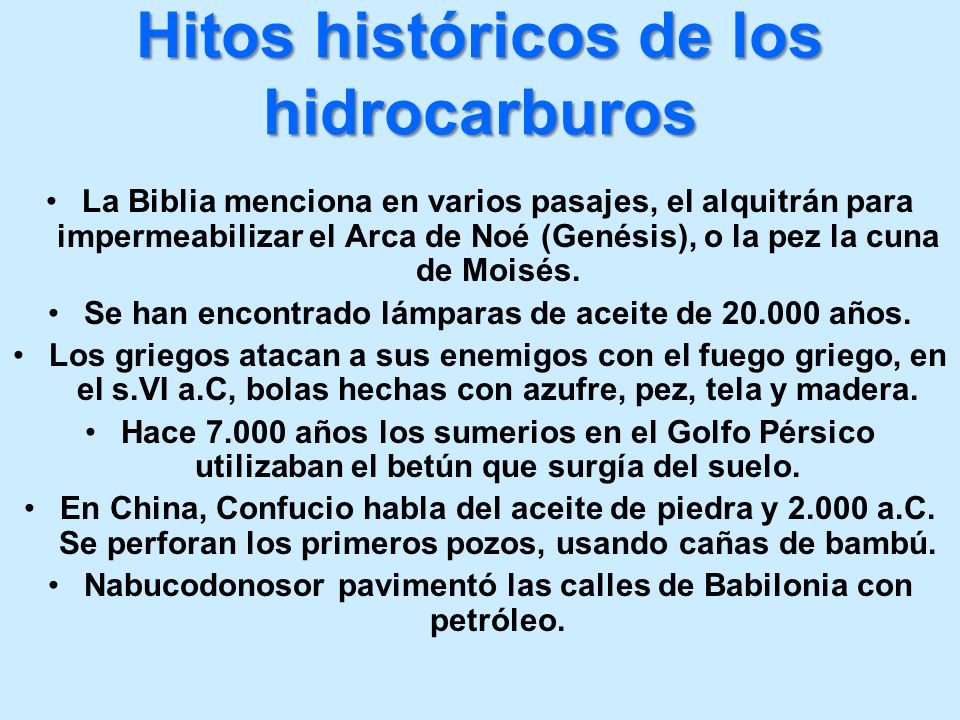

Hitos históricos de los hidrocarburos
La Biblia menciona en varios pasajes, el alquitrán para impermeabilizar el Arca de Noé (Genésis), o la pez la cuna de Moisés. Se han encontrado lámparas de aceite de años. Los griegos atacan a sus enemigos con el fuego griego, en el s.VI a.C, bolas hechas con azufre, pez, tela y madera. Hace años los sumerios en el Golfo Pérsico utilizaban el betún que surgía del suelo. En China, Confucio habla del aceite de piedra y a.C. Se perforan los primeros pozos, usando cañas de bambú. Nabucodonosor pavimentó las calles de Babilonia con petróleo.
34
En 1905 se perfora el primer pozo offshore en la costa de Texas.
En Latinoámerica los aztecas en México y los incas, en Perú utilizaban derivados del petróleo antes de la conquista. En Argentina en el siglo XVIII se utilizaban los betunes mendocinos para calafateo de buques. En USA, en1859 el Cnel. Drake en Pennsylvania descubre y comienza la explotación del primer pozo de la era moderna. En 1865 se crea la Compañía Jujeña de Kerosene y en 1886 la Cía. Mendocina de Petróleo. En 1905 se perfora el primer pozo offshore en la costa de Texas. En 1922, en Argentina se crea Y.P.F., primera empresa estatal petrolera de Latinoamérica. En 1960, Venezuela, Arabia Saudita, Irán, Irak y Kuwait forman en Bagdad, la OPEP.
35
Ciclos de reemplazo de las fuentes de energía
Porcentaje de fuentes de energía 1850 1900 1950 2000 100 % 80 % 60 % 40 % 20 % Renovables tradicionales Carbón Petróleo Gas Hidro Nuclear Ciclos de reemplazo de las fuentes de energía
36

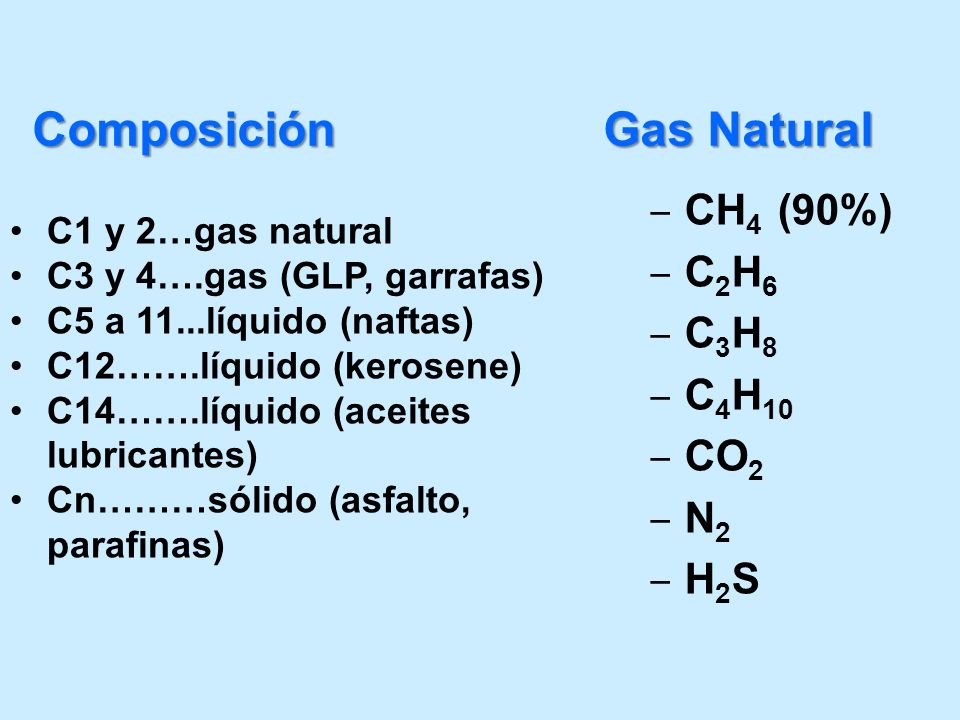

Composición Gas Natural
CH4 (90%) C2H6 C3H8 C4H10 CO2 N2 H2S C1 y 2…gas natural C3 y 4….gas (GLP, garrafas) C5 a 11...líquido (naftas) C12…….líquido (kerosene) C14…….líquido (aceites lubricantes) Cn………sólido (asfalto, parafinas)
37
Gas Natural
38
Gas Natural Comienzos En 1821 se encontró gas natural en Pensilvania al realizar una perforación a escasa profundidad, en cantidades suficientes como para iluminar. “Fredonia Gas Light & Water Works” se estableció en 1858 la primer corporación mundial de gas natural. Nueva York - William Aron Hart proveyó gas a vecinos del lugar usando cañerías de plomo. Se consolidó la actividad en 1873 con la construcción de cañerías de hierro fundido.
39

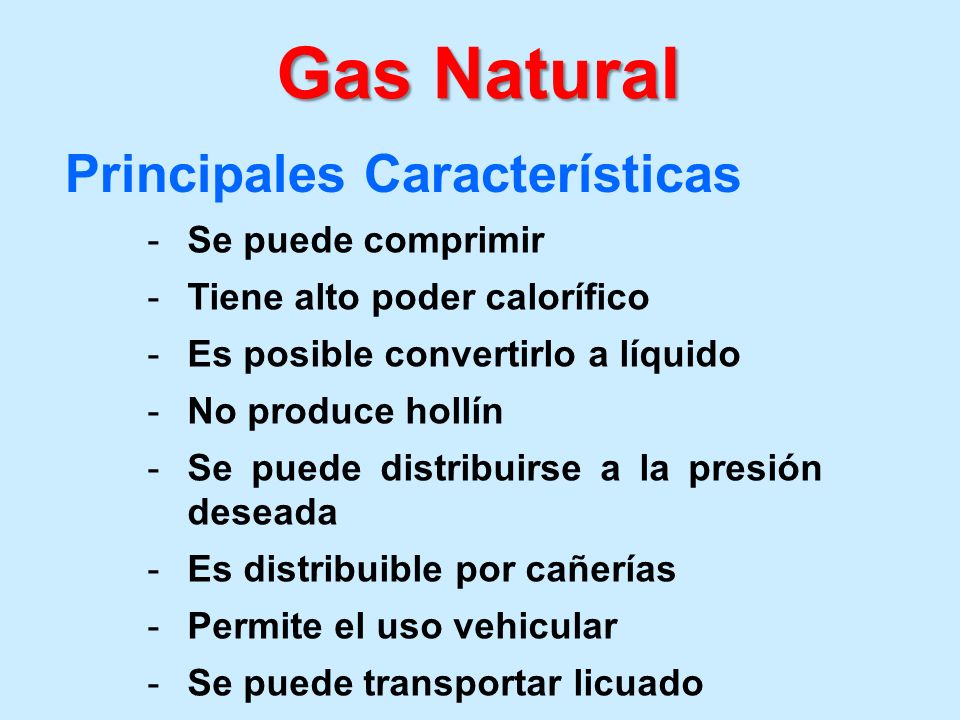

Gas Natural Principales Características Se puede comprimir
Tiene alto poder calorífico Es posible convertirlo a líquido No produce hollín Se puede distribuirse a la presión deseada Es distribuible por cañerías Permite el uso vehicular Se puede transportar licuado
40

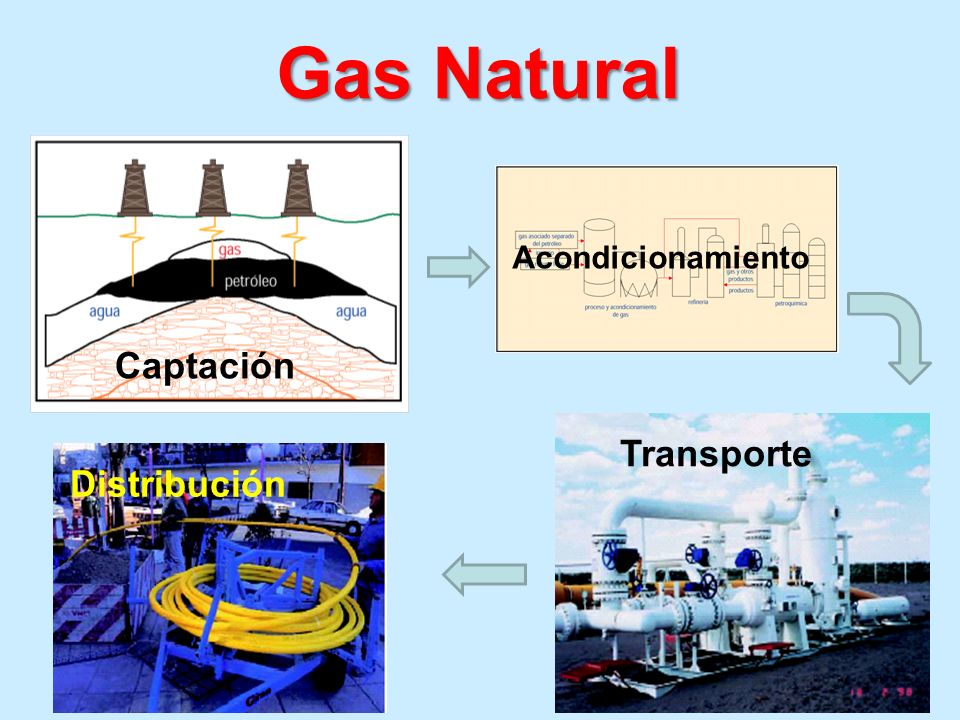

Gas Natural Acondicionamiento Captación Transporte Distribución
41

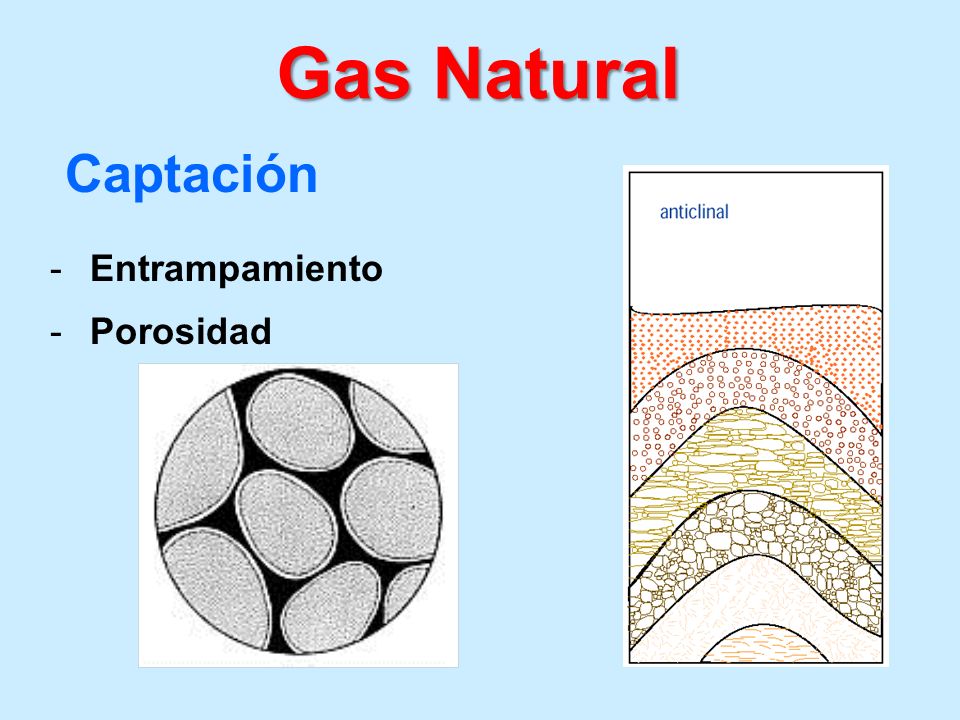

Gas Natural Captación Entrampamiento Porosidad
42

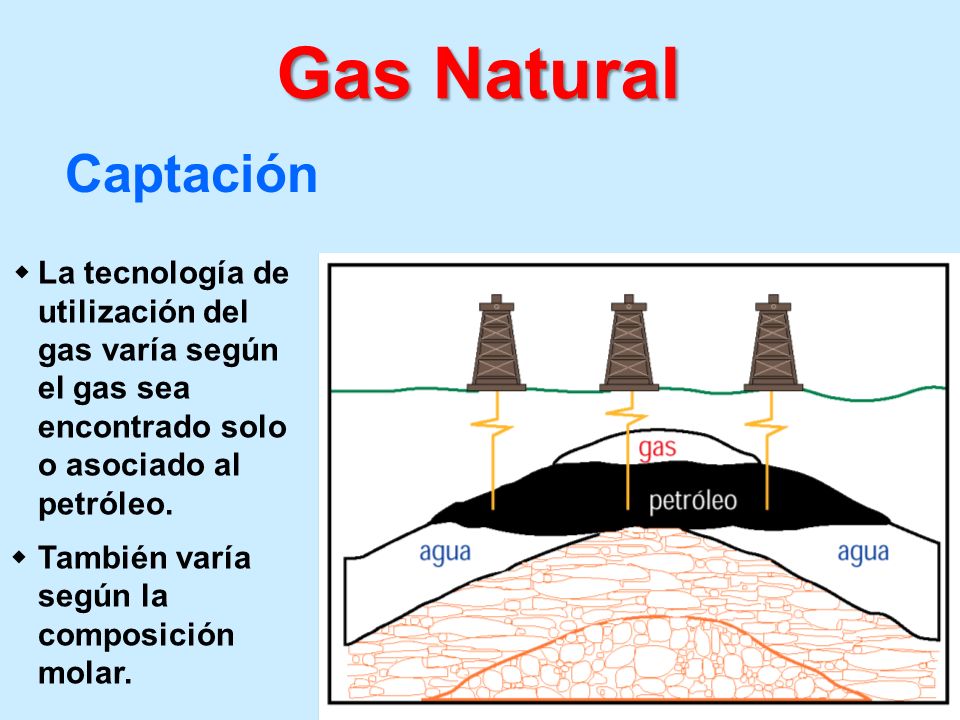

Gas Natural Captación La tecnología de utilización del gas varía según el gas sea encontrado solo o asociado al petróleo. También varía según la composición molar.
43

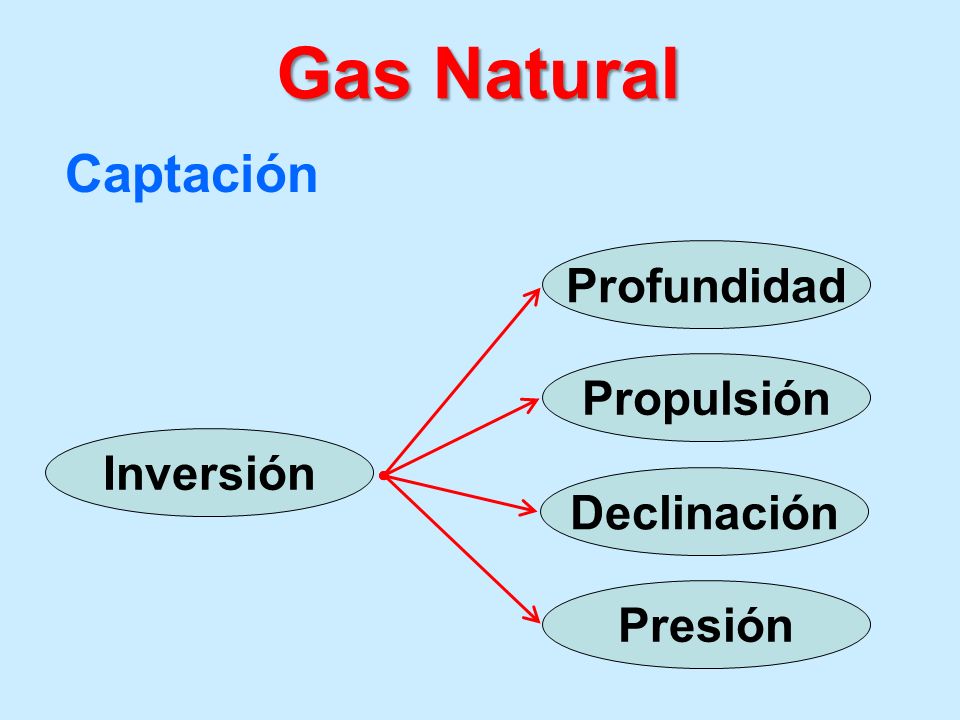

Gas Natural Captación Profundidad Propulsión Inversión Declinación
Presión
44

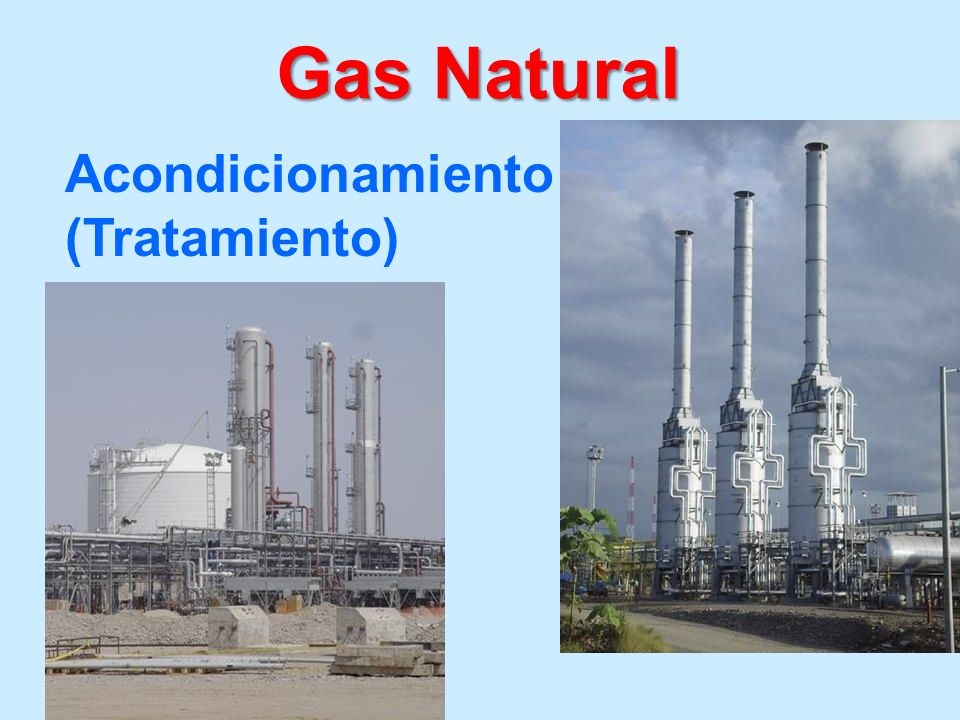

Gas Natural Acondicionamiento (Tratamiento)
45

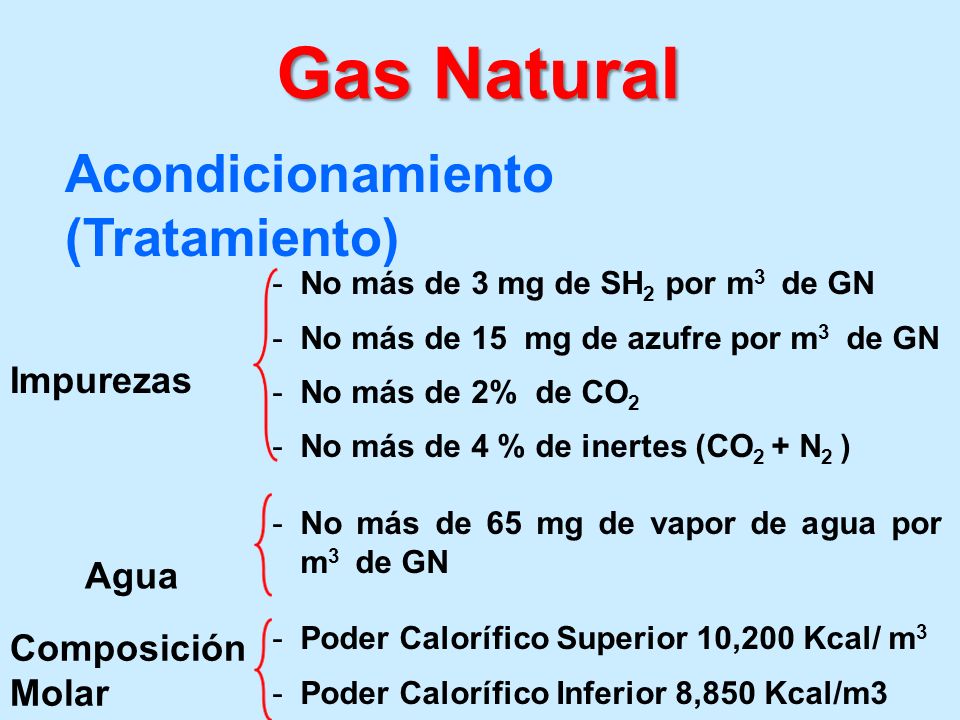

Gas Natural Acondicionamiento (Tratamiento) Impurezas Agua
No más de 3 mg de SH2 por m3 de GN No más de 15 mg de azufre por m3 de GN No más de 2% de CO2 No más de 4 % de inertes (CO2 + N2 ) No más de 65 mg de vapor de agua por m3 de GN Poder Calorífico Superior 10,200 Kcal/ m3 Poder Calorífico Inferior 8,850 Kcal/m3 Impurezas Agua Composición Molar
46
Variable según la proporción de sus componentes
Gas Natural Características del Gas Natural Poder Calorífico Superior Metano Kcal/m3 Gas Natural 8.850/ Kcal/m3 Variable según la proporción de sus componentes Etano Kcal/m3 Propano Kcal/m3 Butano Kcal/m3
47
Gas Natural Composición Molar
La composición molar varía según el yacimiento
48
Gas Natural Composición tipo del gas distribuido en Bs.As.
49

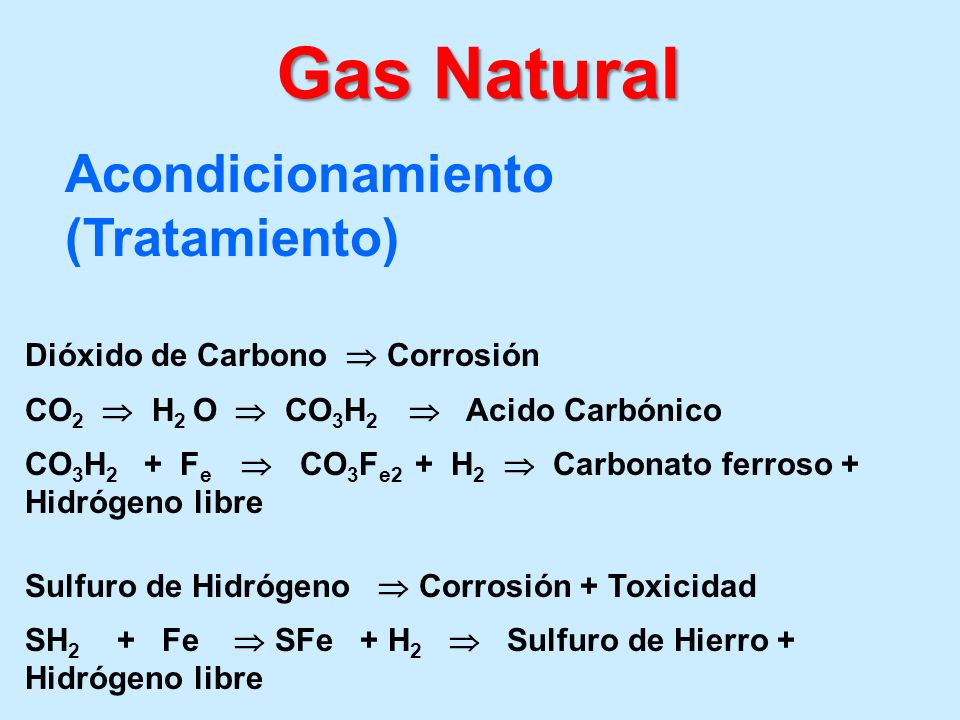

Gas Natural Acondicionamiento (Tratamiento)
Dióxido de Carbono Corrosión CO2 H2 O CO3H2 Acido Carbónico CO3H Fe CO3Fe2 + H2 Carbonato ferroso + Hidrógeno libre Sulfuro de Hidrógeno Corrosión + Toxicidad SH Fe SFe + H2 Sulfuro de Hierro + Hidrógeno libre
50

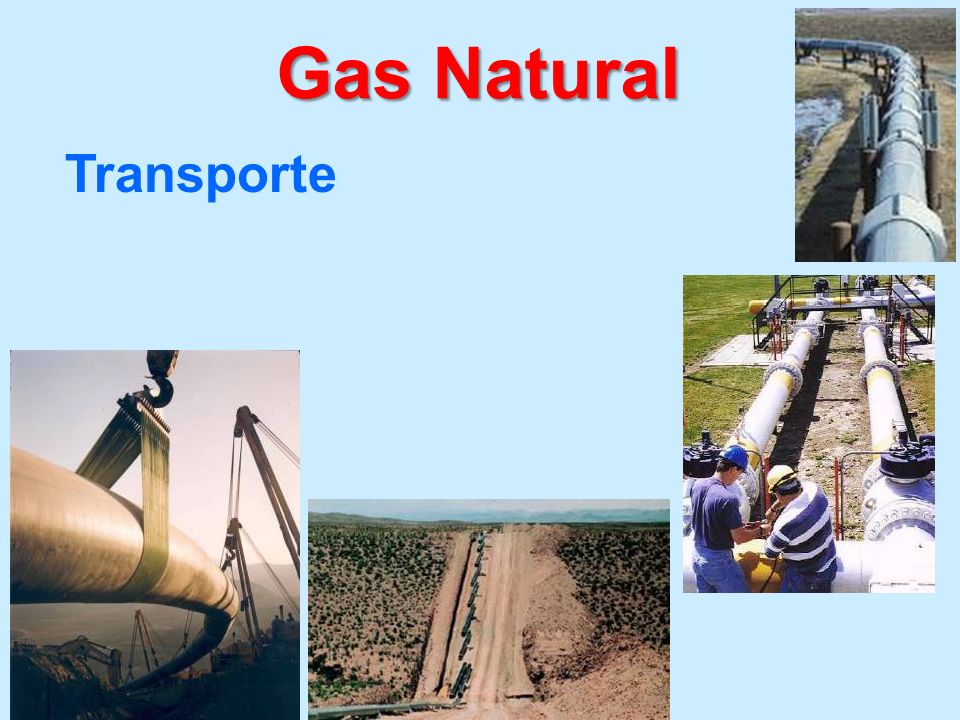

Gas Natural Transporte
51
Gas Natural Transporte Gasoductos : 80/100 bar - Acero Revestido
Plantas Compresoras Ramales : 10/15/25/40 bar - Acero Revestido Estaciones de Separación y Medición
52

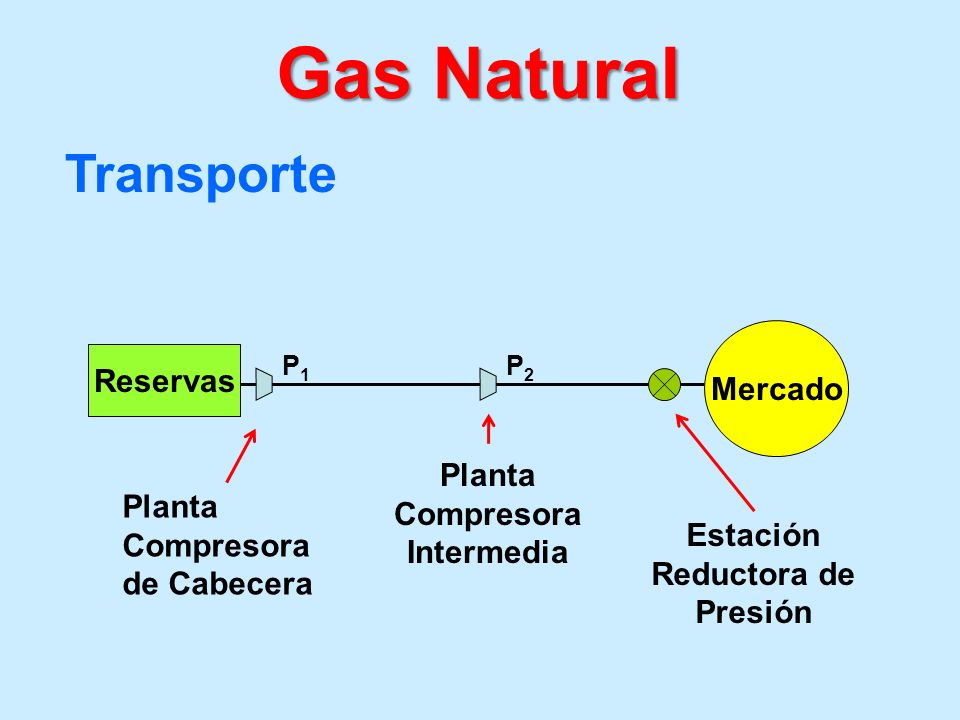

Planta Compresora Intermedia Estación Reductora de Presión
Gas Natural Transporte Mercado Reservas P1 P2 Planta Compresora Intermedia Planta Compresora de Cabecera Estación Reductora de Presión
53

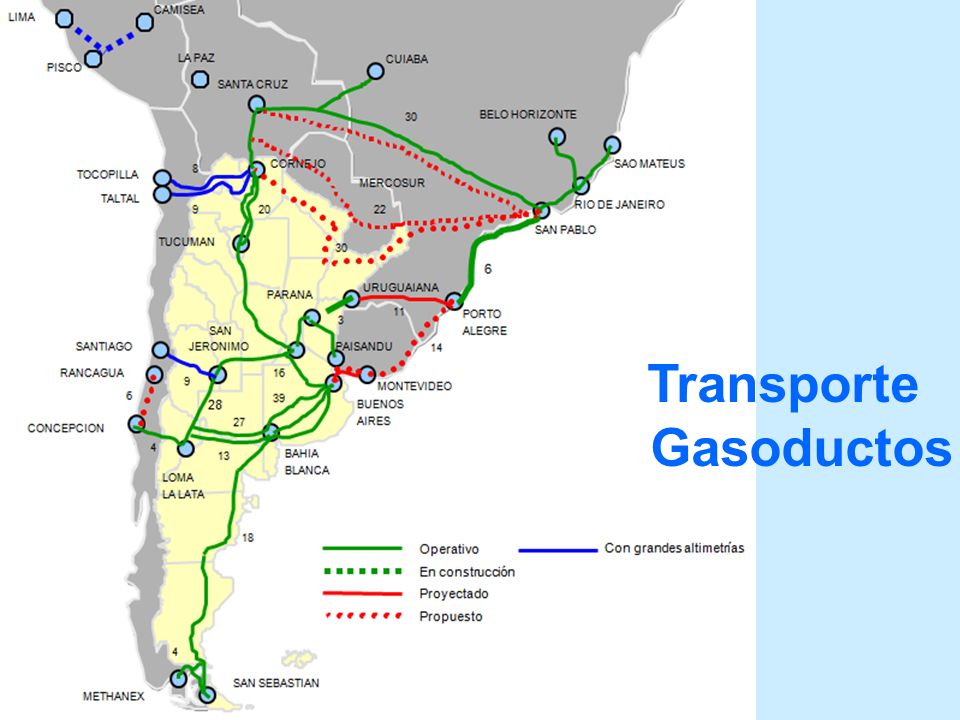

Transporte Gasoductos
54
Gas Natural Distribución
55

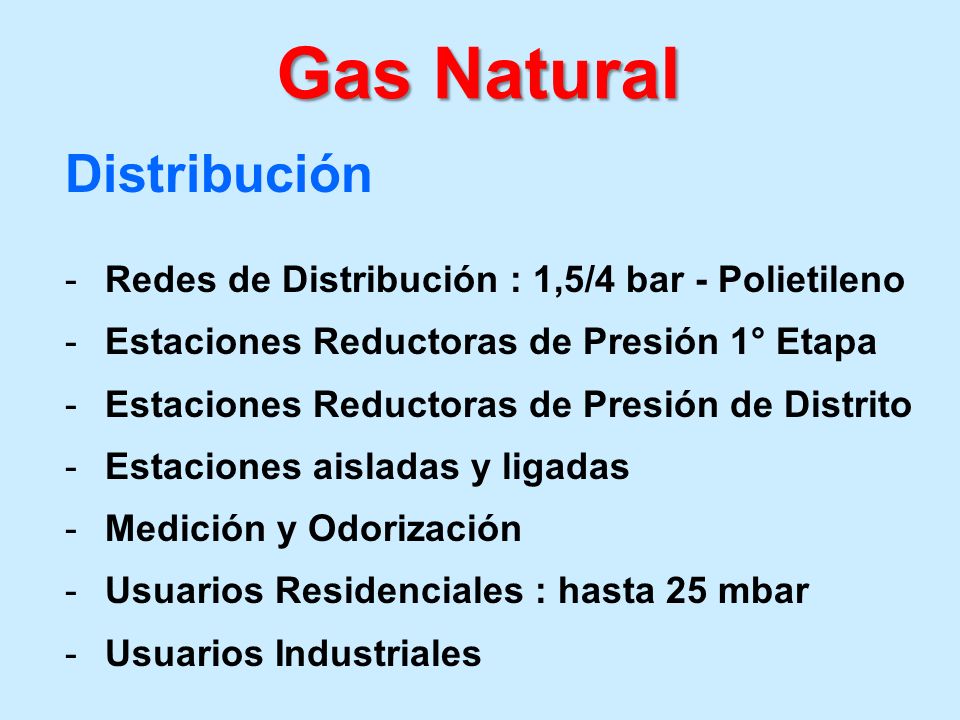

Gas Natural Distribución
Redes de Distribución : 1,5/4 bar - Polietileno Estaciones Reductoras de Presión 1° Etapa Estaciones Reductoras de Presión de Distrito Estaciones aisladas y ligadas Medición y Odorización Usuarios Residenciales : hasta 25 mbar Usuarios Industriales
56

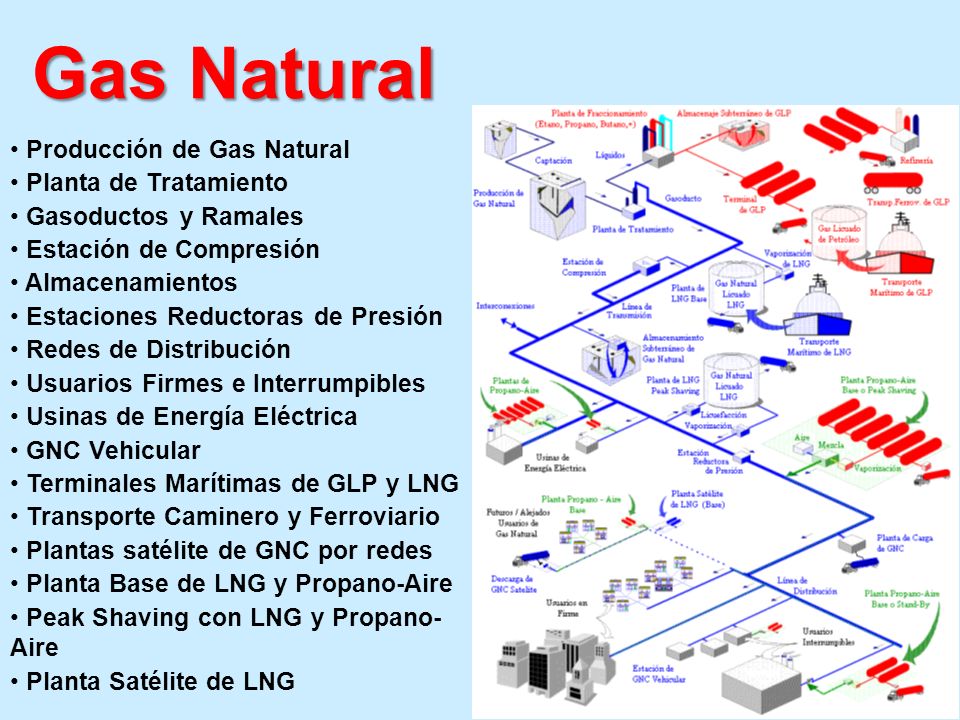

Gas Natural Producción de Gas Natural Planta de Tratamiento
Gasoductos y Ramales Estación de Compresión Almacenamientos Estaciones Reductoras de Presión Redes de Distribución Usuarios Firmes e Interrumpibles Usinas de Energía Eléctrica GNC Vehicular Terminales Marítimas de GLP y LNG Transporte Caminero y Ferroviario Plantas satélite de GNC por redes Planta Base de LNG y Propano-Aire Peak Shaving con LNG y Propano-Aire Planta Satélite de LNG
57

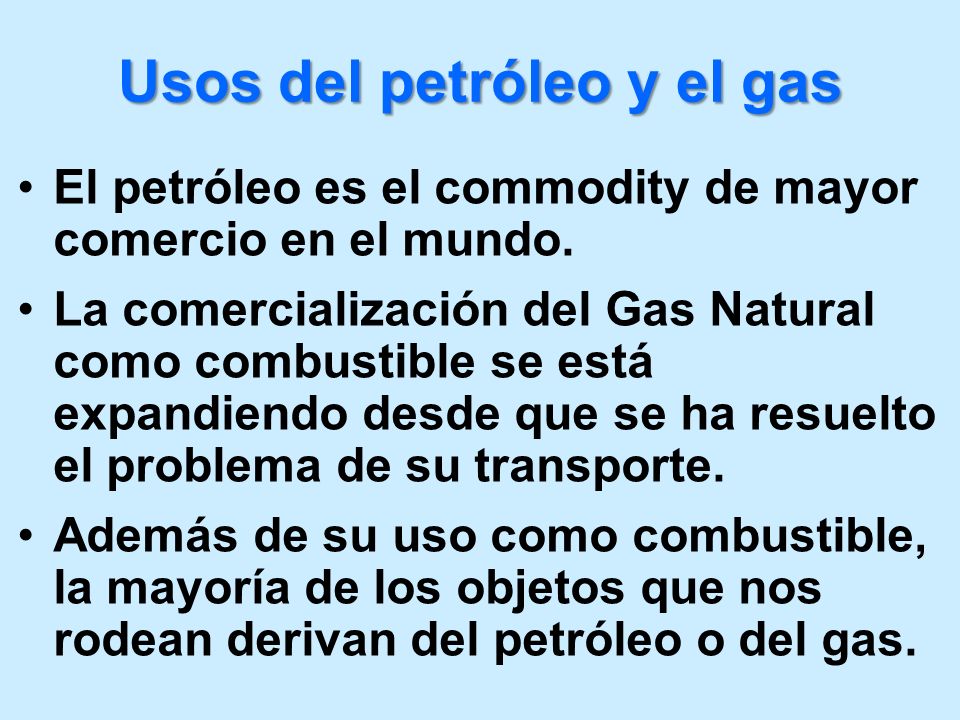

Usos del petróleo y el gas
El petróleo es el commodity de mayor comercio en el mundo. La comercialización del Gas Natural como combustible se está expandiendo desde que se ha resuelto el problema de su transporte. Además de su uso como combustible, la mayoría de los objetos que nos rodean derivan del petróleo o del gas.
58
Usos del petróleo y el gas
Petroquímica, aproximadamente el 5%: Polietileno, polipropileno, PVC, acrílicos, colorantes, adhesivos, nylon, poliéster Fármacos y cosméticos Fertilizantes, herbicidas y pesticidas Lubricantes y asfaltos Como combustibles, 95 %: Moto naftas, gas oil, fuel oil, LPG, GNL.
59

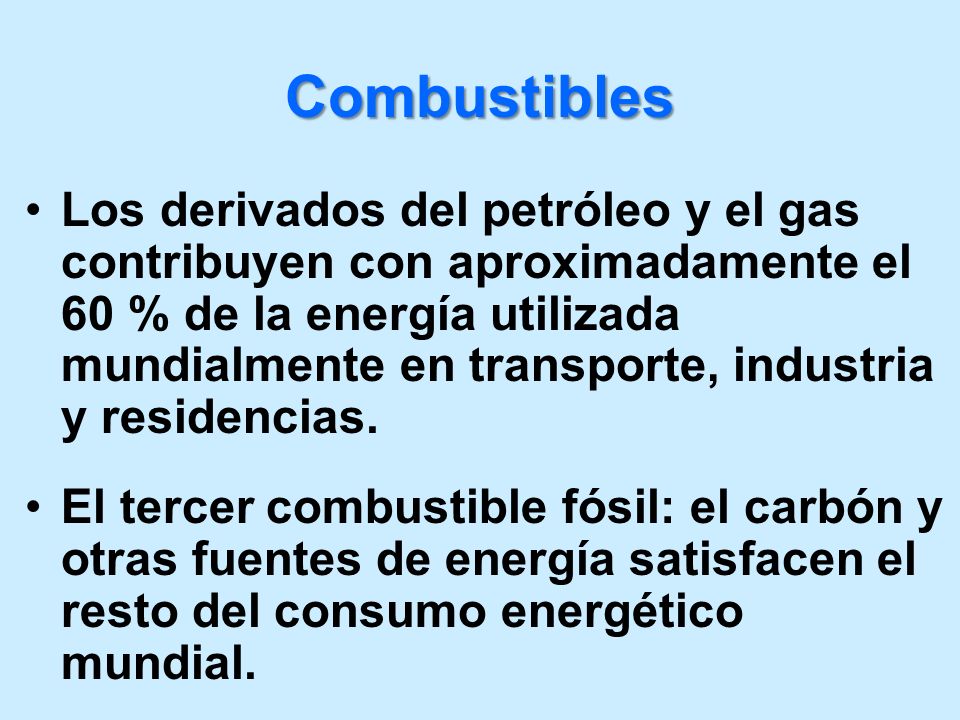

Combustibles Los derivados del petróleo y el gas contribuyen con aproximadamente el 60 % de la energía utilizada mundialmente en transporte, industria y residencias. El tercer combustible fósil: el carbón y otras fuentes de energía satisfacen el resto del consumo energético mundial.
60

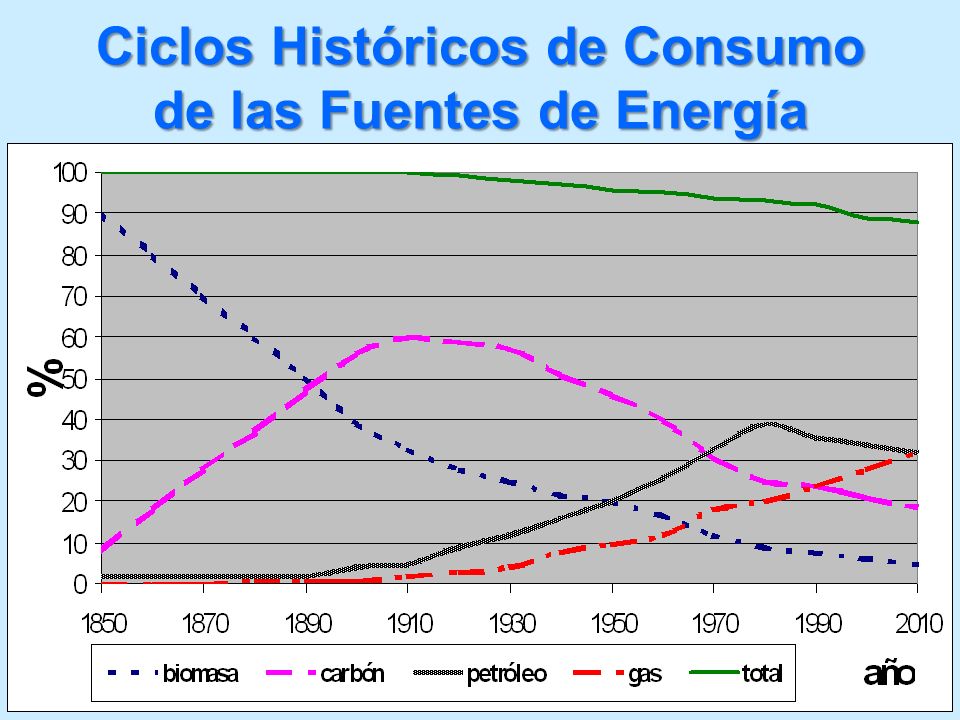

Ciclos Históricos de Consumo de las Fuentes de Energía
61
Consumo de Energía en el mundo Proyección para el 2015
62

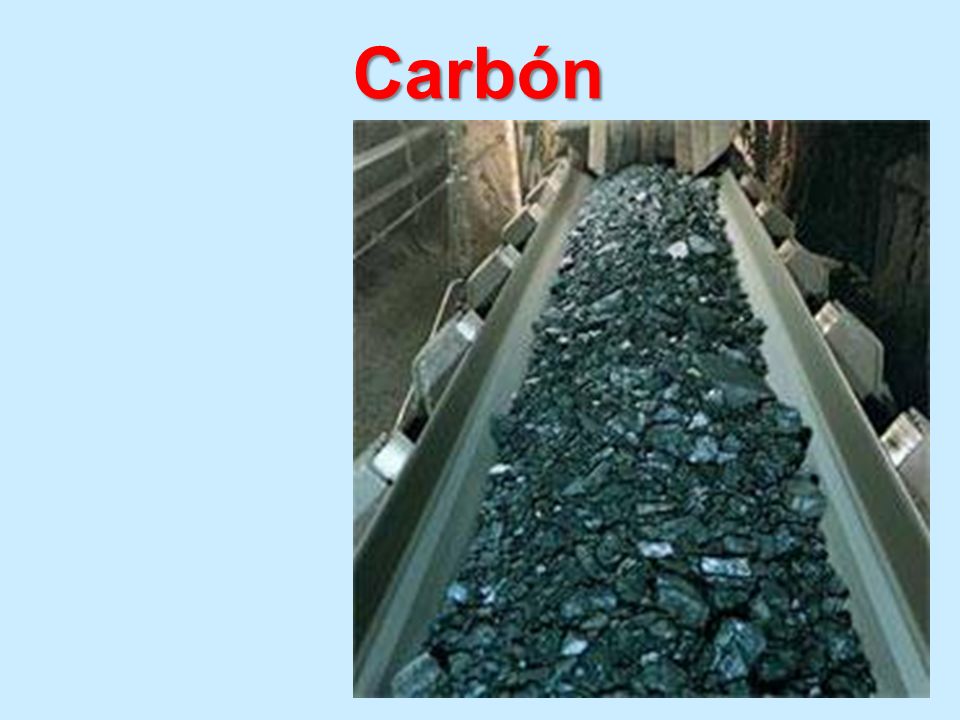

Carbón
63

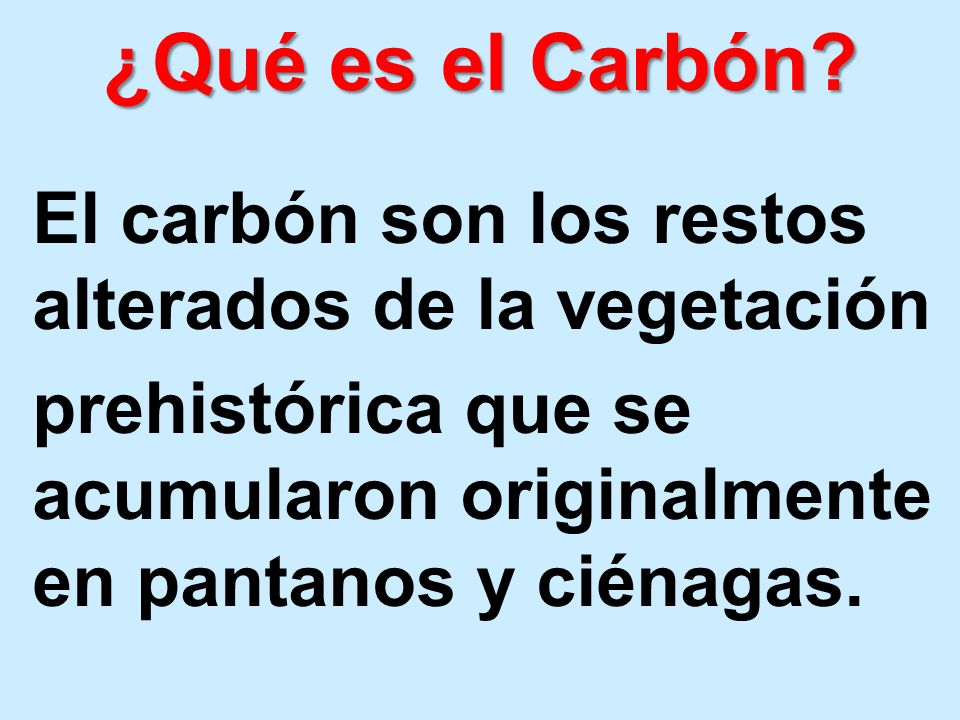

¿Qué es el Carbón? El carbón son los restos alterados de la vegetación prehistórica que se acumularon originalmente en pantanos y ciénagas.
64

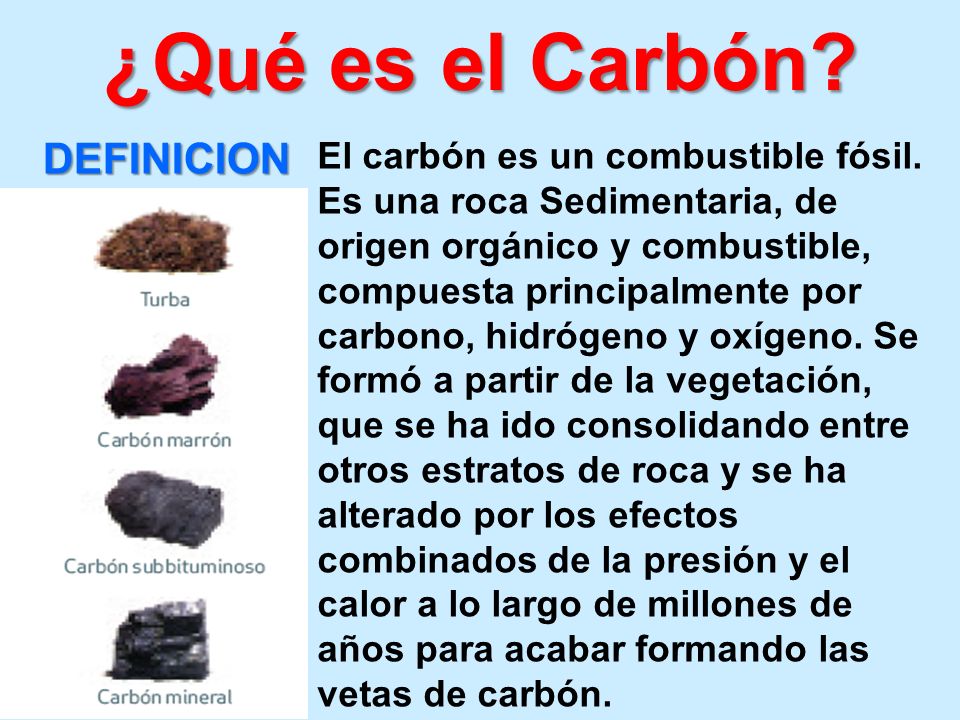

¿Qué es el Carbón? DEFINICION
El carbón es un combustible fósil. Es una roca Sedimentaria, de origen orgánico y combustible, compuesta principalmente por carbono, hidrógeno y oxígeno. Se formó a partir de la vegetación, que se ha ido consolidando entre otros estratos de roca y se ha alterado por los efectos combinados de la presión y el calor a lo largo de millones de años para acabar formando las vetas de carbón.
65
¿Qué es el Carbón?
66

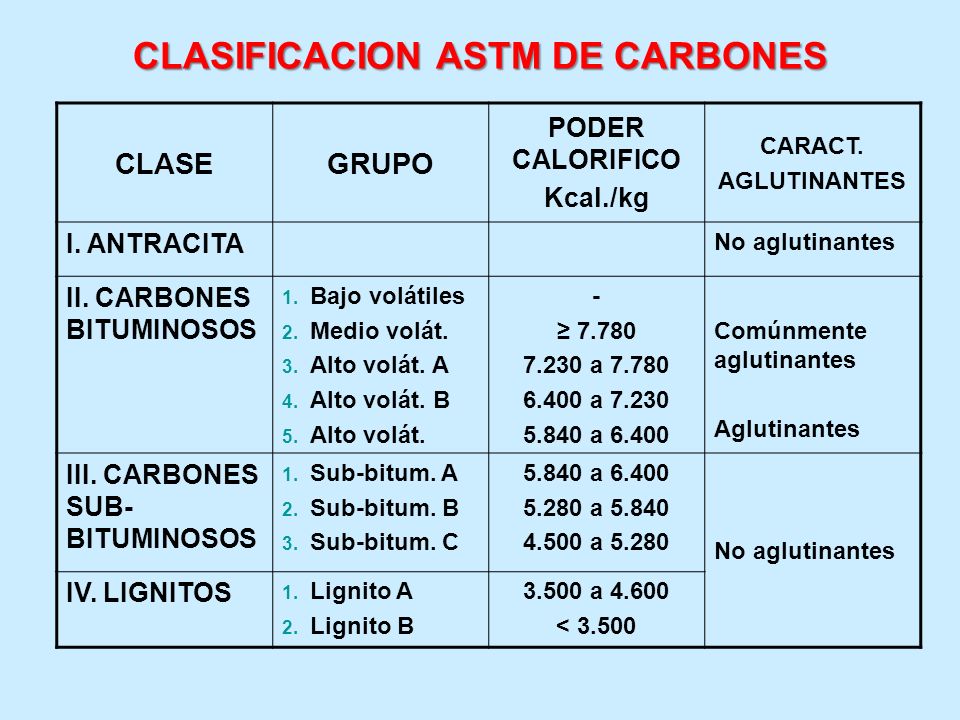

CLASIFICACION ASTM DE CARBONES
CLASE GRUPO PODER CALORIFICO Kcal./kg CARACT. AGLUTINANTES I. ANTRACITA No aglutinantes II. CARBONES BITUMINOSOS Bajo volátiles Medio volát. Alto volát. A Alto volát. B Alto volát. - ≥ 7.780 7.230 a 7.780 6.400 a 7.230 5.840 a 6.400 Comúnmente aglutinantes Aglutinantes III. CARBONES SUB-BITUMINOSOS Sub-bitum. A Sub-bitum. B Sub-bitum. C 5.280 a 5.840 4.500 a 5.280 IV. LIGNITOS Lignito A Lignito B 3.500 a 4.600 < 3.500
67

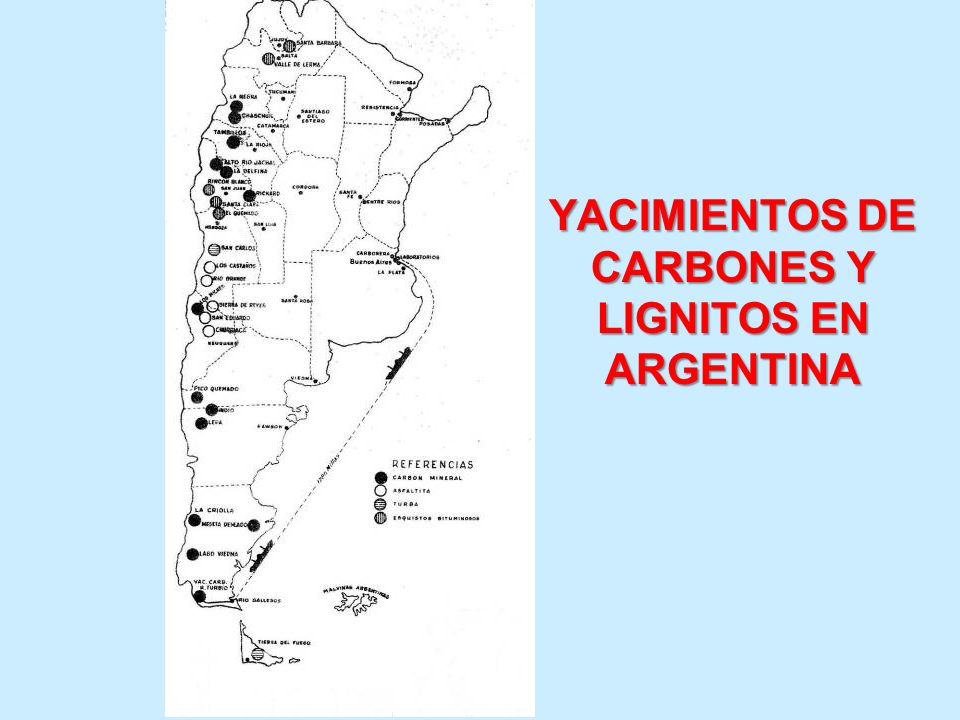

YACIMIENTOS DE CARBONES Y LIGNITOS EN ARGENTINA
68

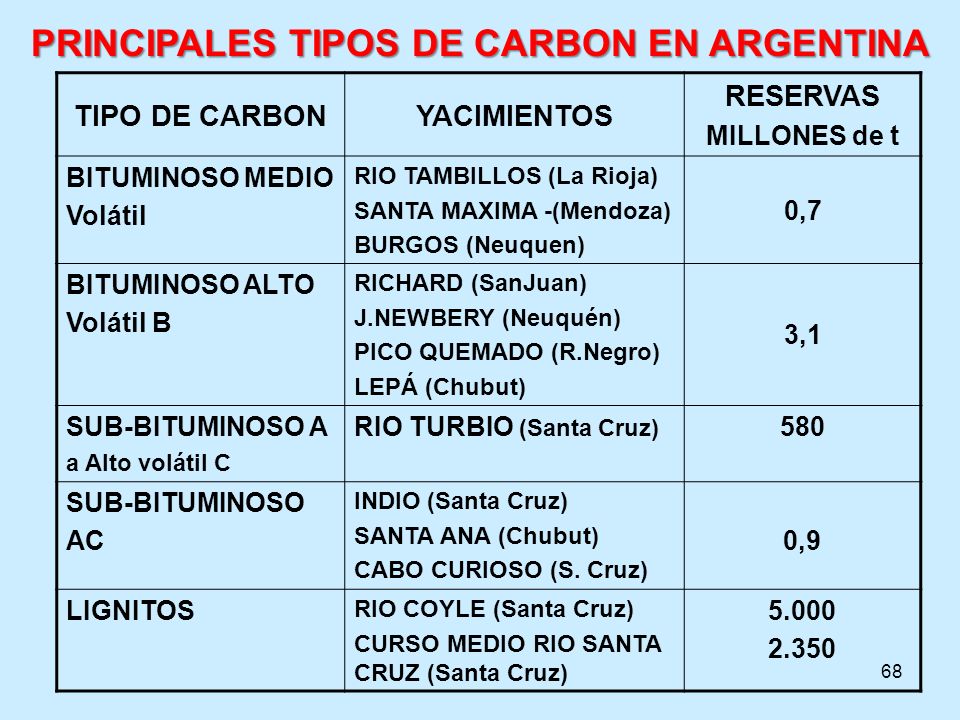

PRINCIPALES TIPOS DE CARBON EN ARGENTINA
TIPO DE CARBON YACIMIENTOS RESERVAS MILLONES de t BITUMINOSO MEDIO Volátil RIO TAMBILLOS (La Rioja) SANTA MAXIMA -(Mendoza) BURGOS (Neuquen) 0,7 BITUMINOSO ALTO Volátil B RICHARD (SanJuan) J.NEWBERY (Neuquén) PICO QUEMADO (R.Negro) LEPÁ (Chubut) 3,1 SUB-BITUMINOSO A a Alto volátil C RIO TURBIO (Santa Cruz) 580 SUB-BITUMINOSO AC INDIO (Santa Cruz) SANTA ANA (Chubut) CABO CURIOSO (S. Cruz) 0,9 LIGNITOS RIO COYLE (Santa Cruz) CURSO MEDIO RIO SANTA CRUZ (Santa Cruz) 5.000 2.350
69

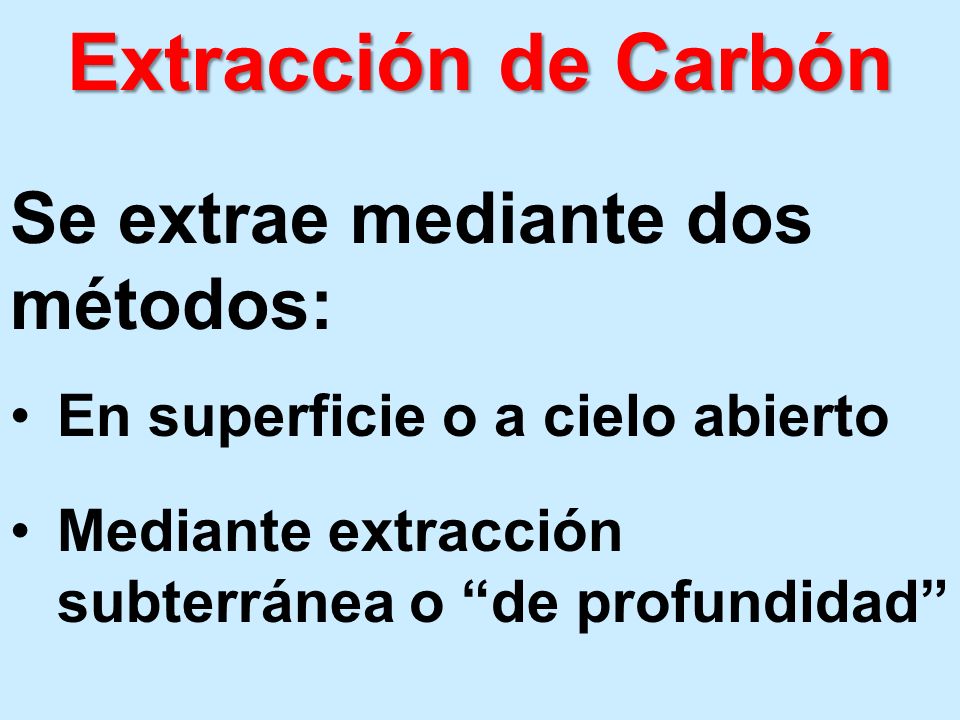

Extracción de Carbón Se extrae mediante dos métodos:
En superficie o a cielo abierto Mediante extracción subterránea o “de profundidad”
70

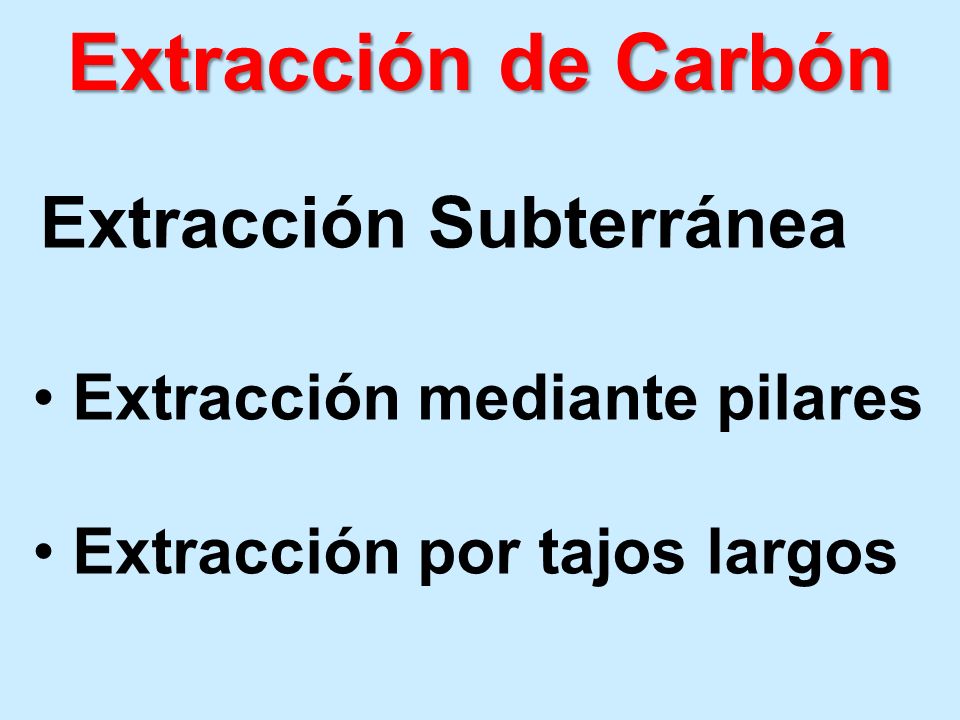

Extracción de Carbón Extracción Subterránea
Extracción mediante pilares Extracción por tajos largos
71

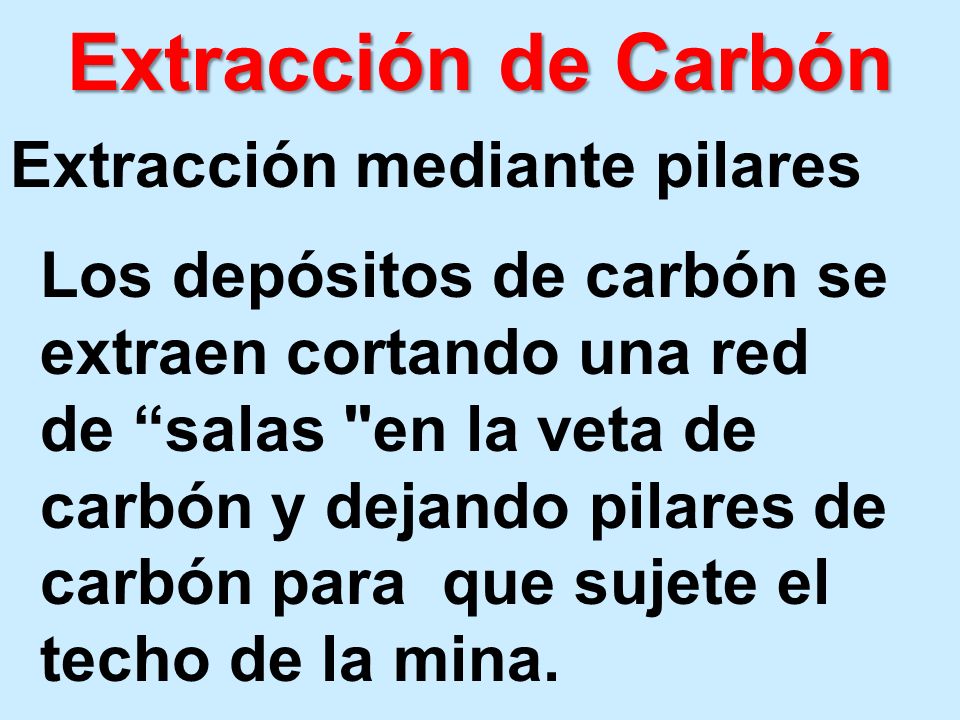

Extracción de Carbón Extracción mediante pilares
Los depósitos de carbón se extraen cortando una red de “salas "en la veta de carbón y dejando pilares de carbón para que sujete el techo de la mina.
72

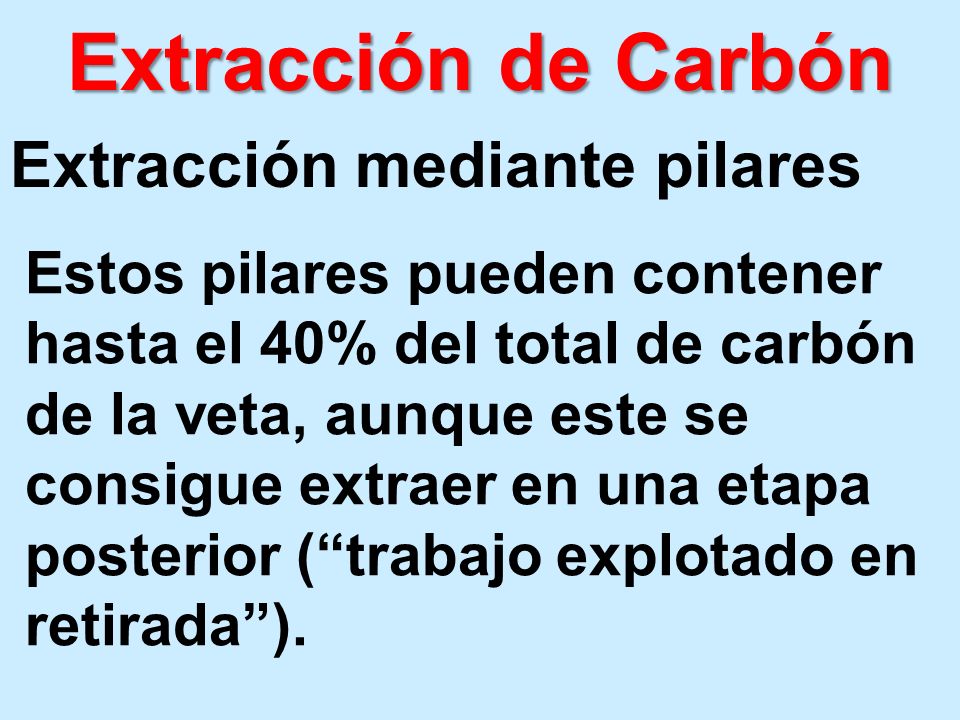

Extracción de Carbón Extracción mediante pilares
Estos pilares pueden contener hasta el 40% del total de carbón de la veta, aunque este se consigue extraer en una etapa posterior (“trabajo explotado en retirada”).
73

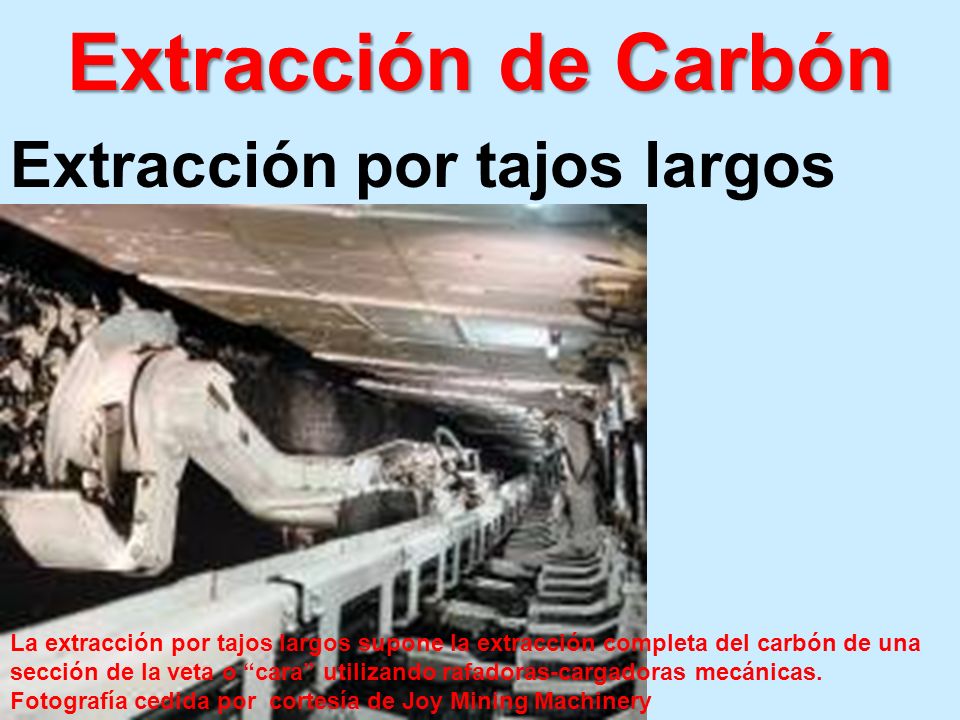

Extracción de Carbón Extracción por tajos largos
Supone la extracción completa del carbón de una sección de la veta utilizando rafadores-cargadores mecánicas.
74
Extracción de Carbón Extracción por tajos largos
La extracción por tajos largos supone la extracción completa del carbón de una sección de la veta o “cara” utilizando rafadoras-cargadoras mecánicas. Fotografía cedida por cortesía de Joy Mining Machinery
75

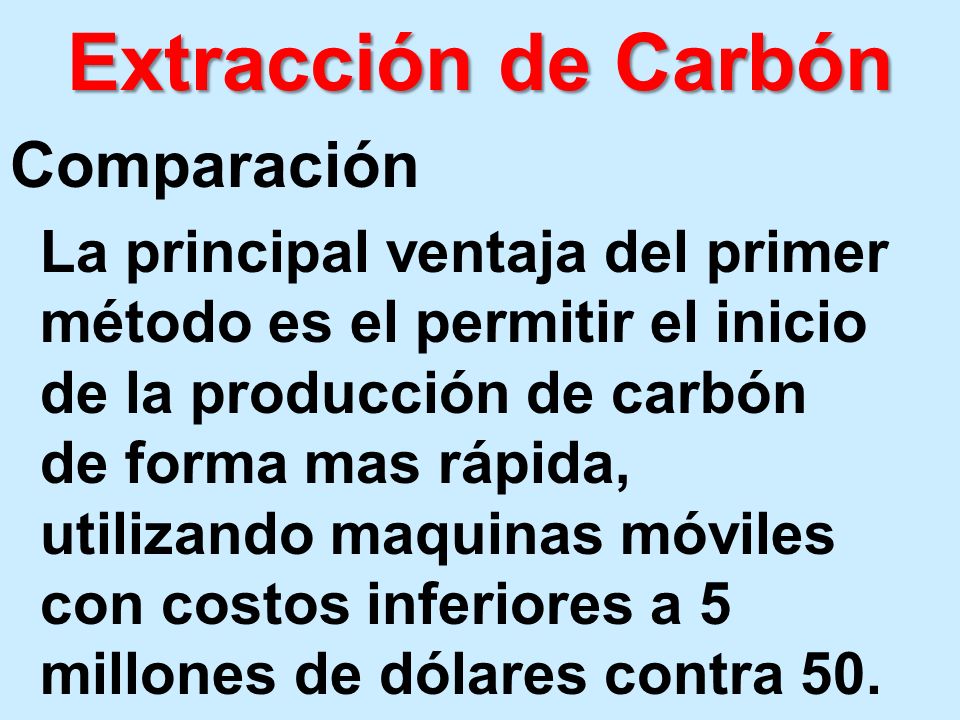

Extracción de Carbón Comparación
La principal ventaja del primer método es el permitir el inicio de la producción de carbón de forma mas rápida, utilizando maquinas móviles con costos inferiores a 5 millones de dólares contra 50.
76

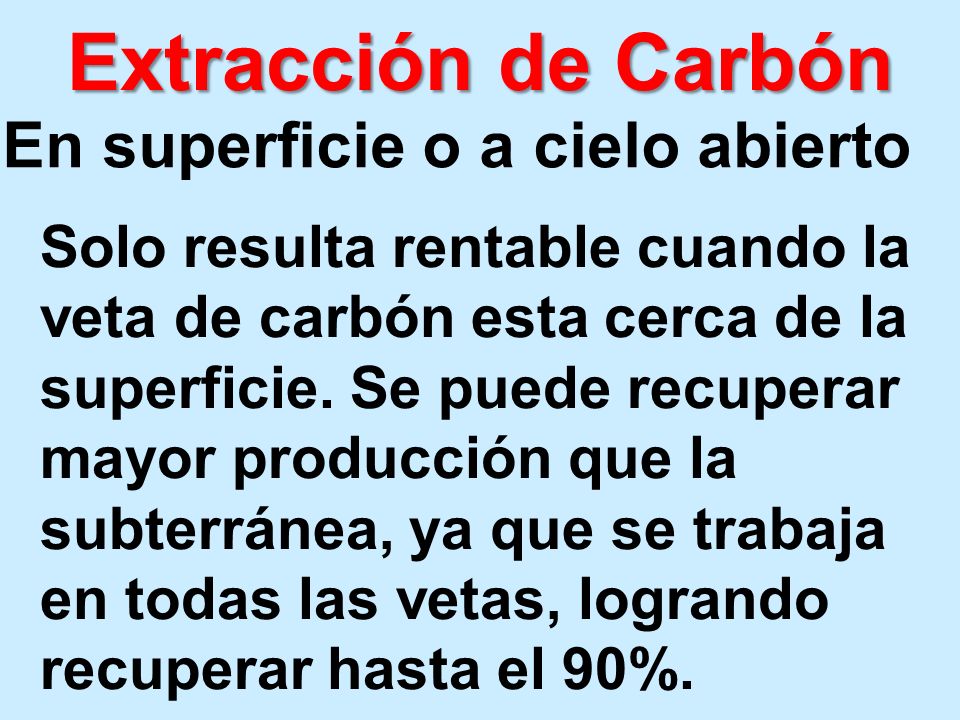

Extracción de Carbón En superficie o a cielo abierto
Solo resulta rentable cuando la veta de carbón esta cerca de la superficie. Se puede recuperar mayor producción que la subterránea, ya que se trabaja en todas las vetas, logrando recuperar hasta el 90%.
77

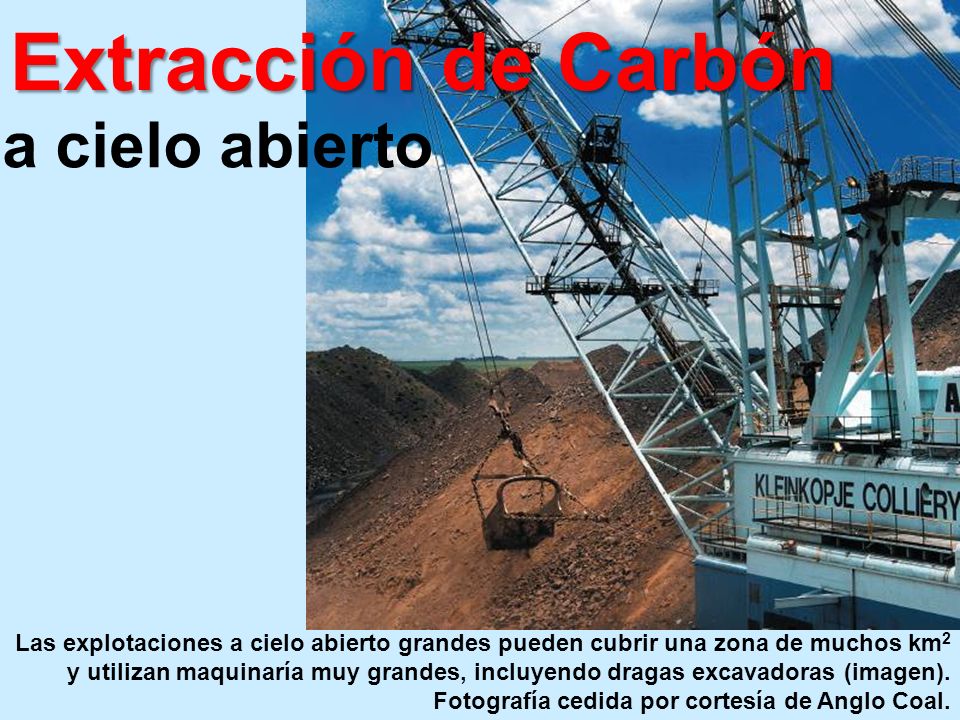

Extracción de Carbón a cielo abierto
Las explotaciones a cielo abierto grandes pueden cubrir una zona de muchos km2 y utilizan maquinaría muy grandes, incluyendo dragas excavadoras (imagen). Fotografía cedida por cortesía de Anglo Coal.
78
Extracción de Carbón Triturado Lavado Remoción de impurezas.
En superficie o a cielo abierto Triturado Lavado Remoción de impurezas.
79

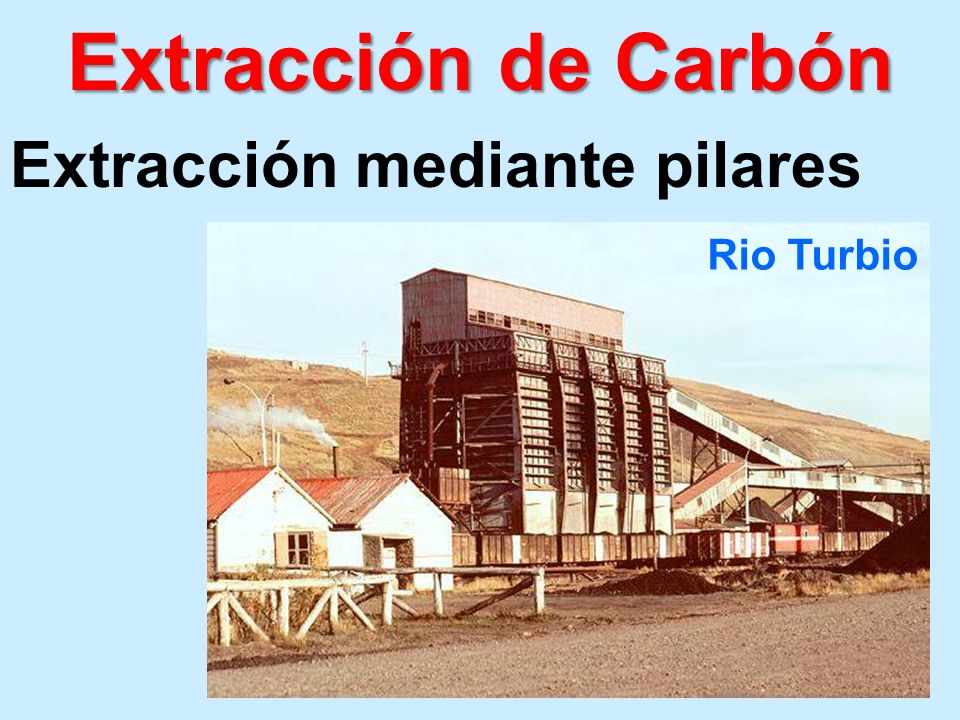

Extracción de Carbón Extracción mediante pilares Rio Turbio
80

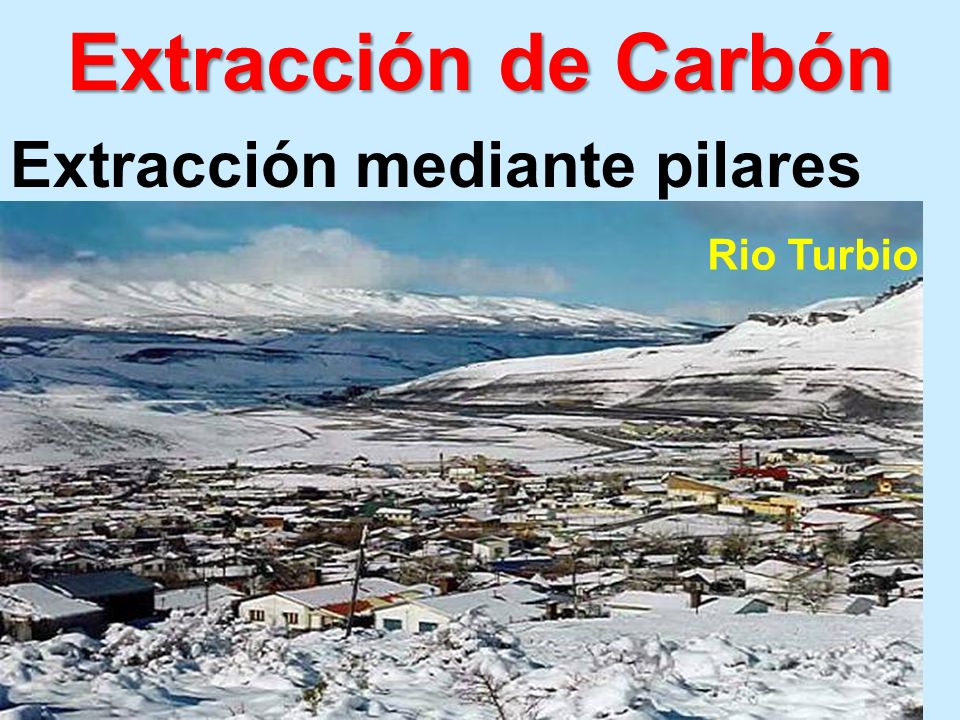

Extracción de Carbón Extracción mediante pilares Rio Turbio
81

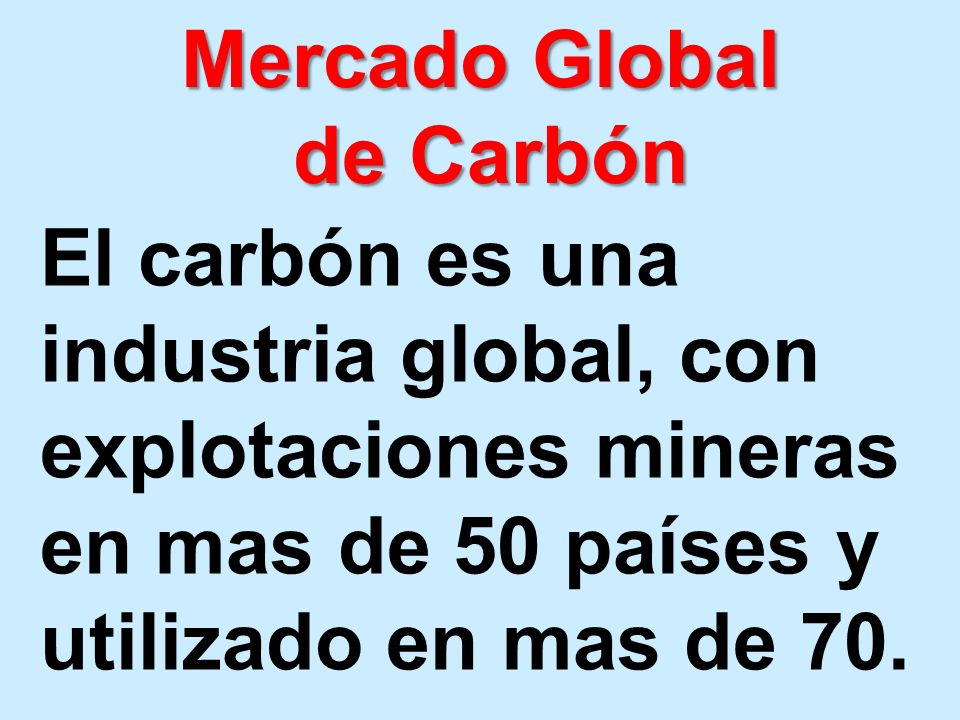

Mercado Global de Carbón
El carbón es una industria global, con explotaciones mineras en mas de 50 países y utilizado en mas de 70.
82
Usos del Carbón Tiene muchos usos importantes en el mundo. Los más importantes son la producción de electricidad, la producción de acero, la fabricación de cemento y otros procesos industriales, así como combustibles líquidos.
83
Transporte del Carbón La minimización del riesgo de corte de nuestros suministros de energía es cada vez más importante. Las rutas de suministro de carbón no necesitan ser protegidas con grandes gastos.
84
Usos del Carbón Principales flujos comerciales inter-regionales del carbón, (Mt)
85
Extracción de Carbón Licuefacción del carbón
En varios países se convierte en combustible líquido. Este combustible liquido puede refinarse para producir combustibles para el transporte y otros derivados del petróleo.
86
Extracción de Carbón El Carbón y el Ambiente
La explotación (especialmente a cielo abierto) requiere la conversión de grandes zonas de suelo. La explotación subterránea puede provocar el hundimiento del suelo.
87

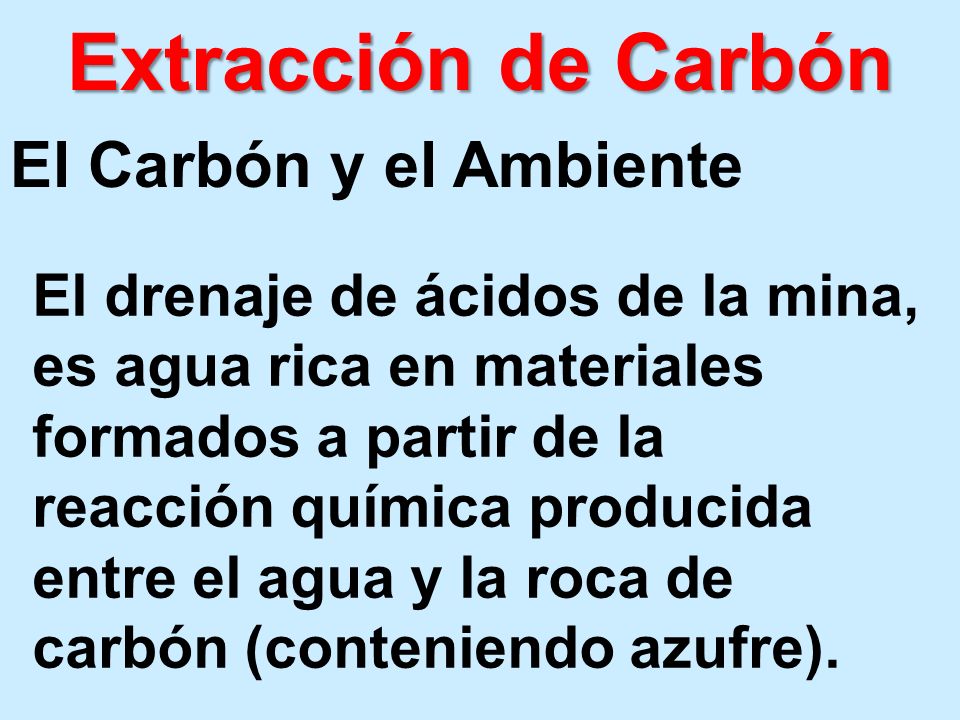

Extracción de Carbón El Carbón y el Ambiente
El drenaje de ácidos de la mina, es agua rica en materiales formados a partir de la reacción química producida entre el agua y la roca de carbón (conteniendo azufre).
88

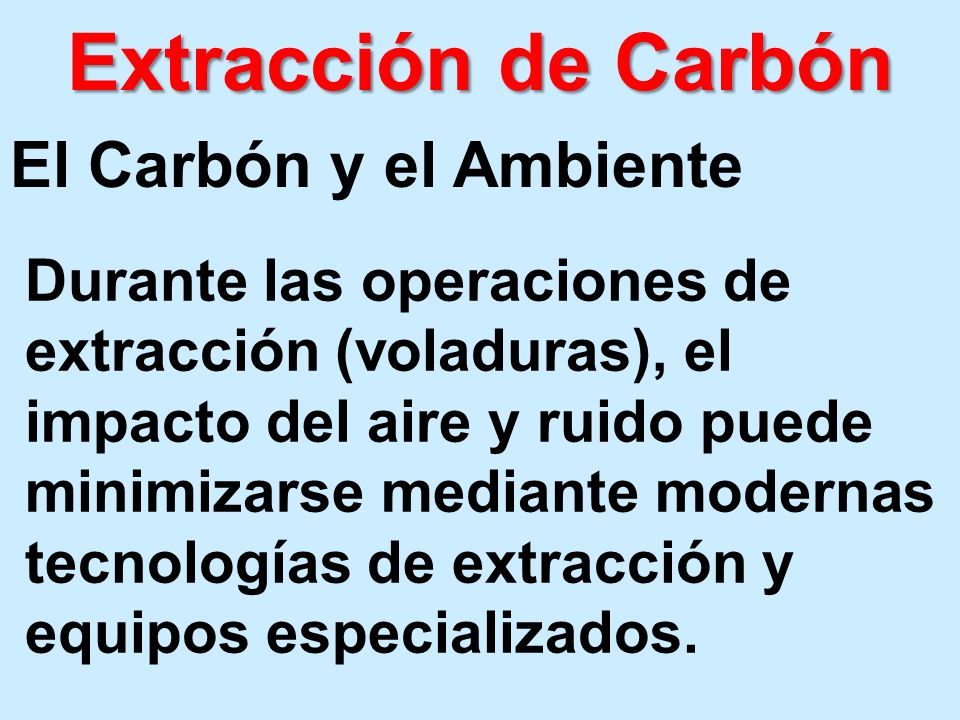

Extracción de Carbón El Carbón y el Ambiente
Durante las operaciones de extracción (voladuras), el impacto del aire y ruido puede minimizarse mediante modernas tecnologías de extracción y equipos especializados.
89

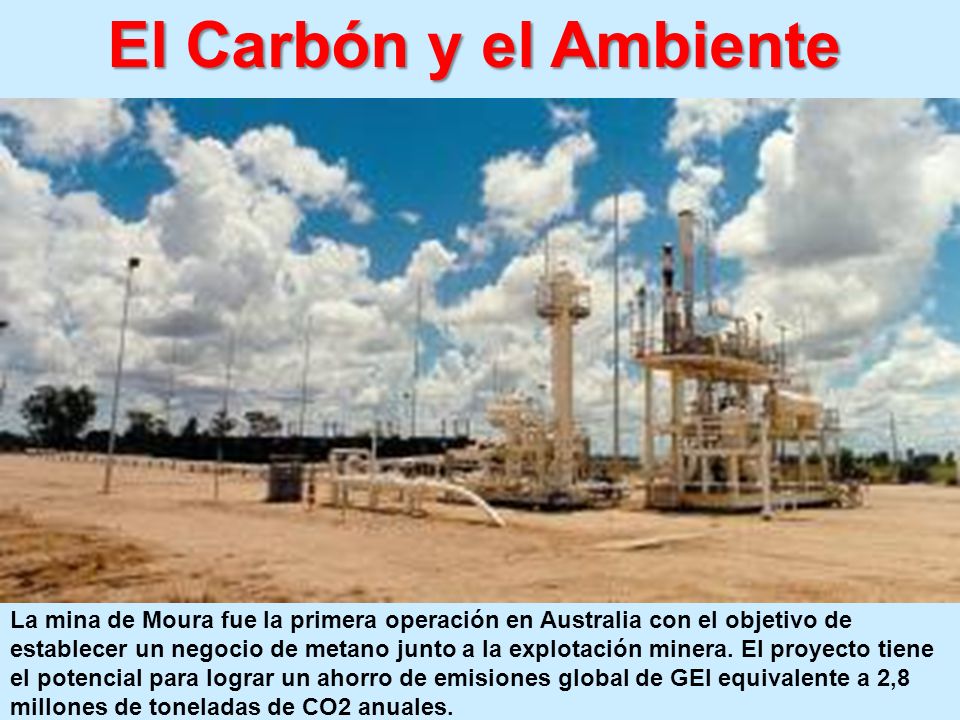

El Carbón y el Ambiente La mina de Moura fue la primera operación en Australia con el objetivo de establecer un negocio de metano junto a la explotación minera. El proyecto tiene el potencial para lograr un ahorro de emisiones global de GEI equivalente a 2,8 millones de toneladas de CO2 anuales.
90

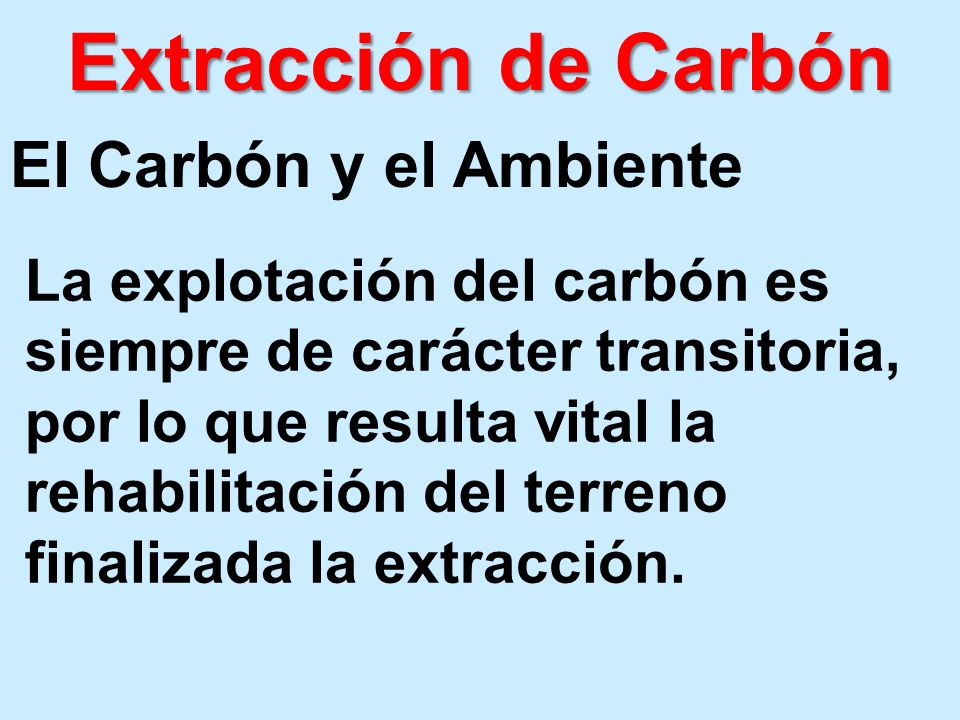

Extracción de Carbón El Carbón y el Ambiente
La explotación del carbón es siempre de carácter transitoria, por lo que resulta vital la rehabilitación del terreno finalizada la extracción.
91
Combustible Nuclear
92

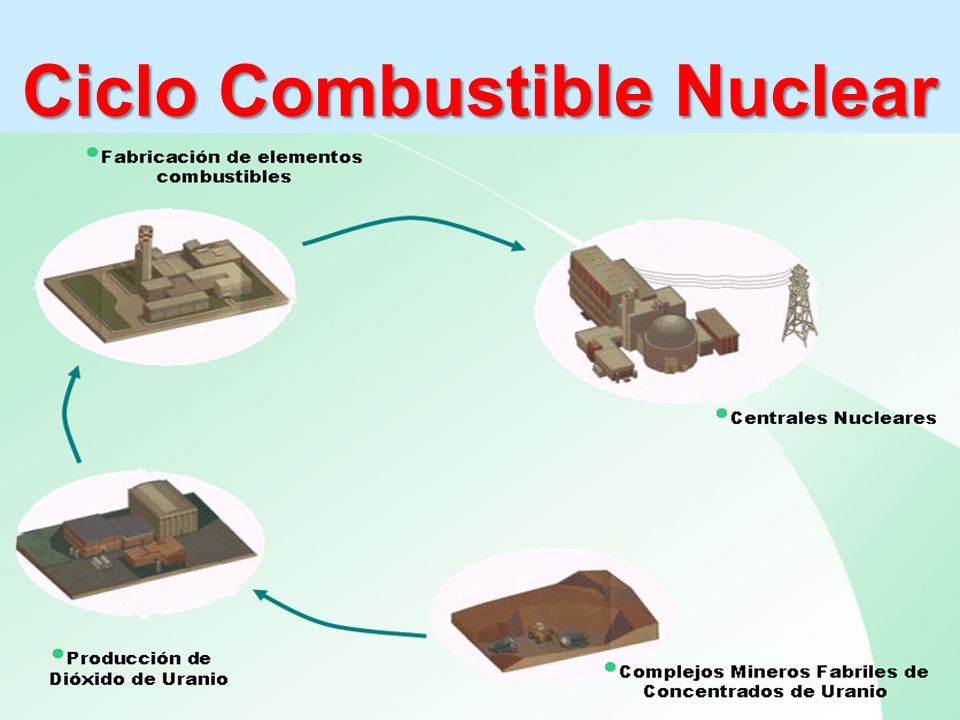

Ciclo Combustible Nuclear
93
Combustible Nuclear San Rafael, Mendoza
94
Recursos de Uranio Explotables - 2005
Combustible Nuclear Recursos de Uranio Explotables MINA
95

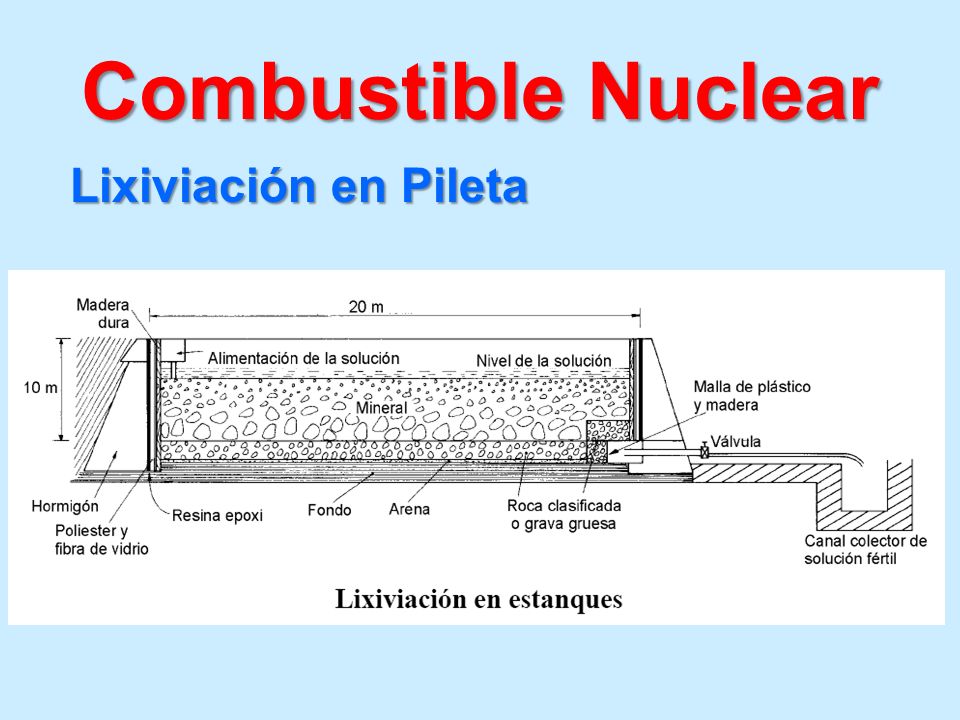

Combustible Nuclear Lixiviación en Pileta
96

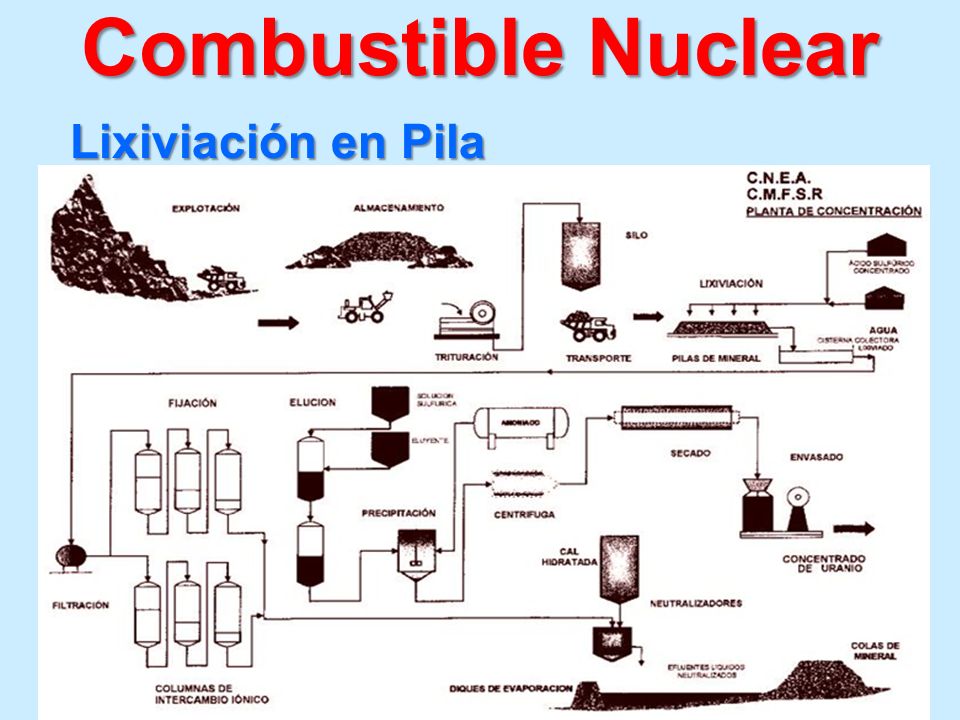

Combustible Nuclear Lixiviación en Pila
97

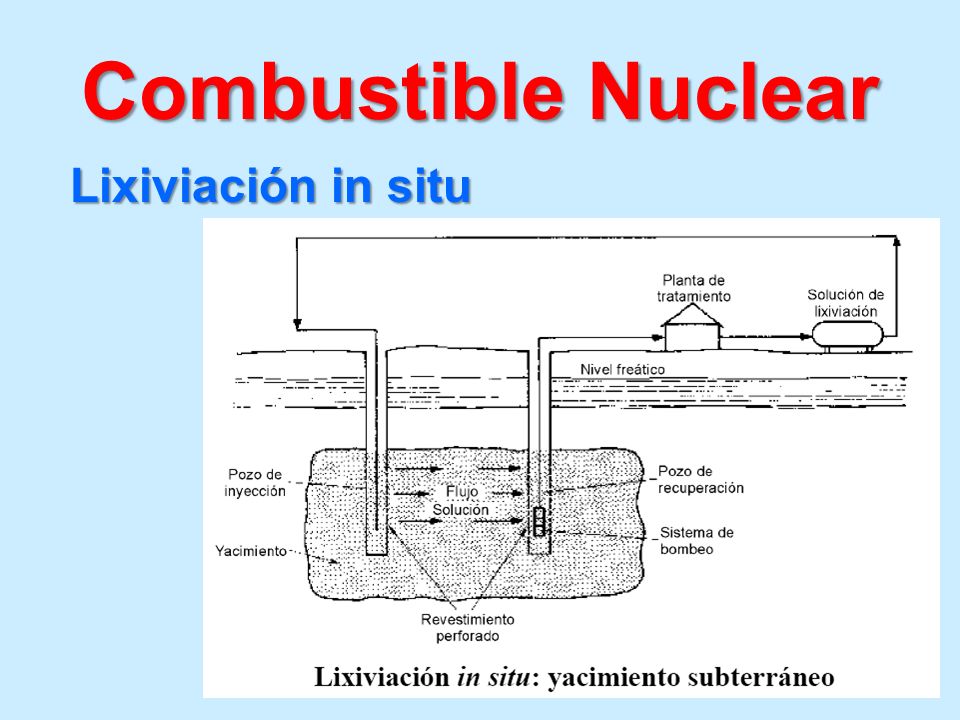

Combustible Nuclear Lixiviación in situ
98

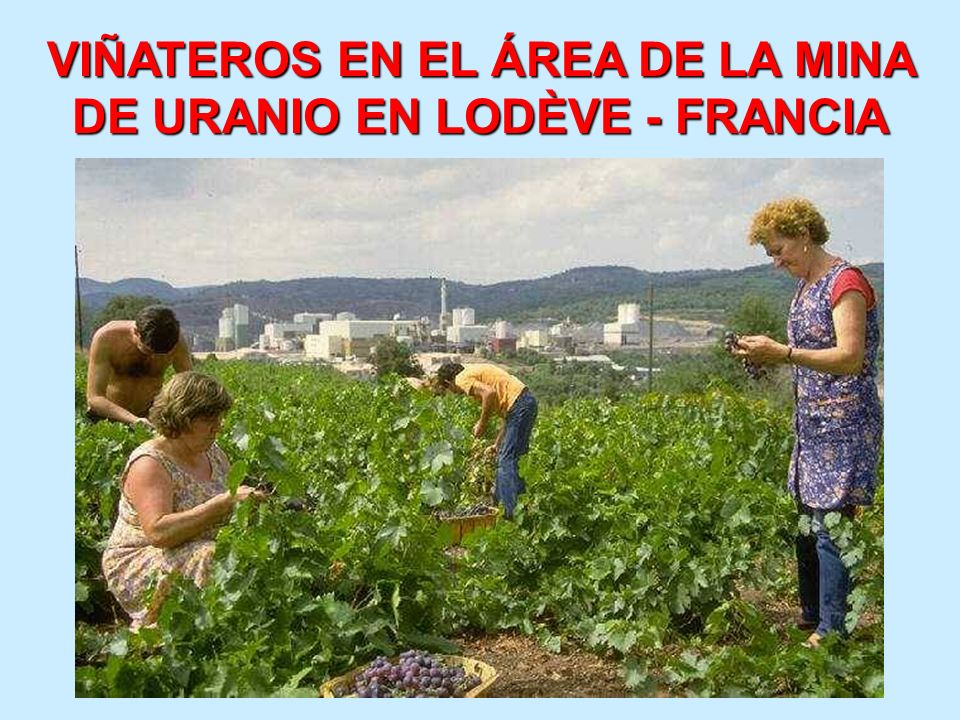

VIÑATEROS EN EL ÁREA DE LA MINA DE URANIO EN LODÈVE - FRANCIA
99
Impactos ambientales vinculados a la producción, transformación, transporte, almacenamiento y consumo de energía
100

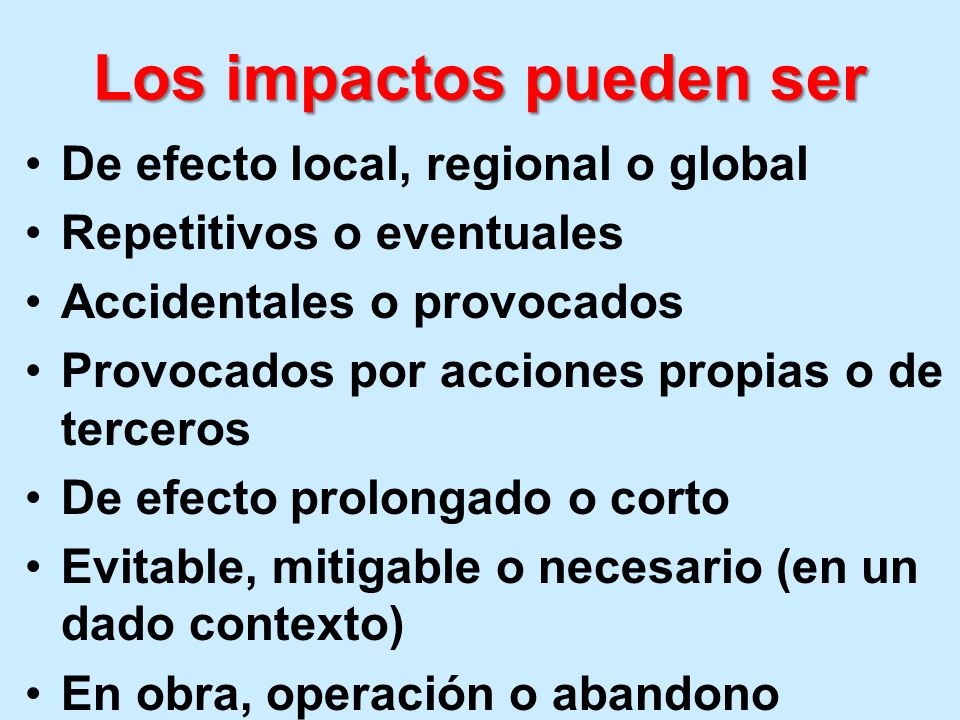

Los impactos pueden ser
De efecto local, regional o global Repetitivos o eventuales Accidentales o provocados Provocados por acciones propias o de terceros De efecto prolongado o corto Evitable, mitigable o necesario (en un dado contexto) En obra, operación o abandono
101
Etapas Producción, fuentes Usos Combustibles fósiles Electricidad
Hidráulica Nuclear Alternativas Electricidad Transporte Industria Otros Transporte Almacenamiento Transformación
102

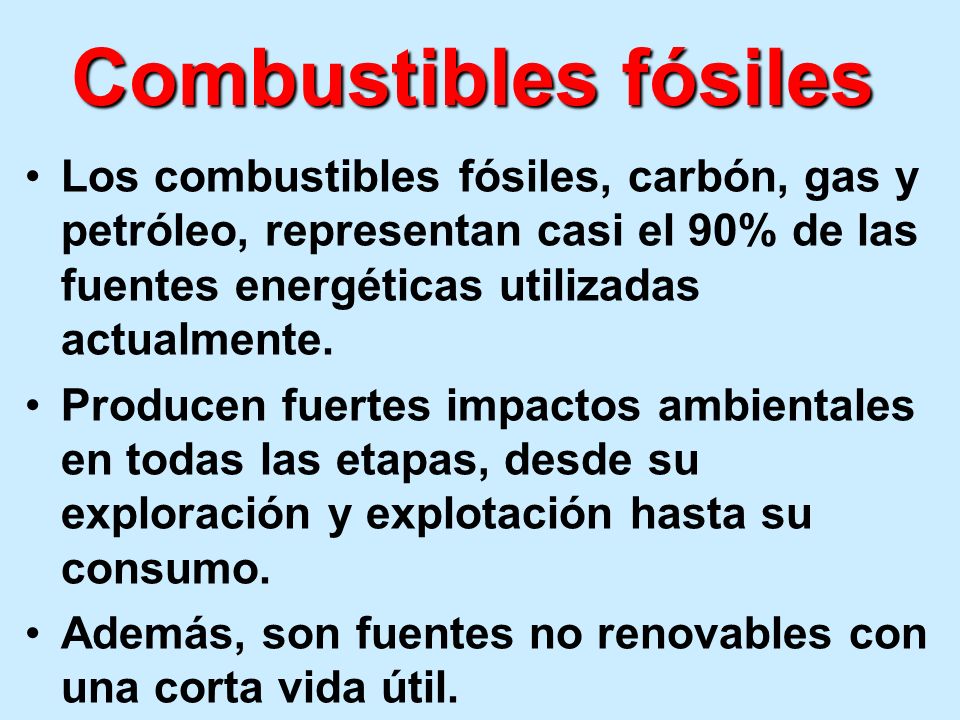

Combustibles fósiles Los combustibles fósiles, carbón, gas y petróleo, representan casi el 90% de las fuentes energéticas utilizadas actualmente. Producen fuertes impactos ambientales en todas las etapas, desde su exploración y explotación hasta su consumo. Además, son fuentes no renovables con una corta vida útil.
103

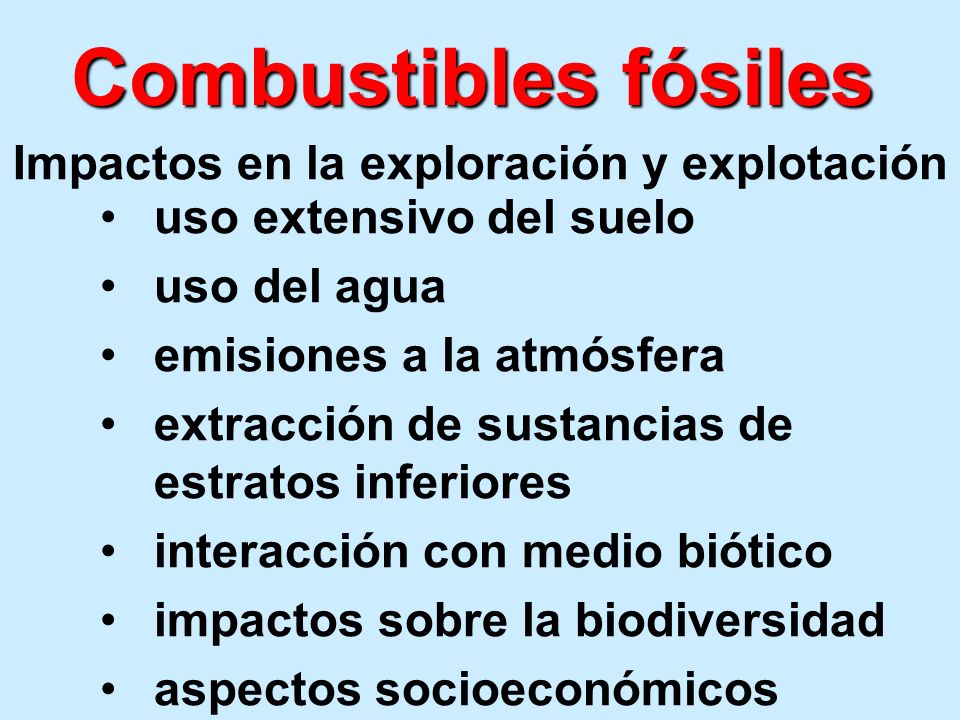

Impactos en la exploración y explotación
Combustibles fósiles Impactos en la exploración y explotación uso extensivo del suelo uso del agua emisiones a la atmósfera extracción de sustancias de estratos inferiores interacción con medio biótico impactos sobre la biodiversidad aspectos socioeconómicos
104

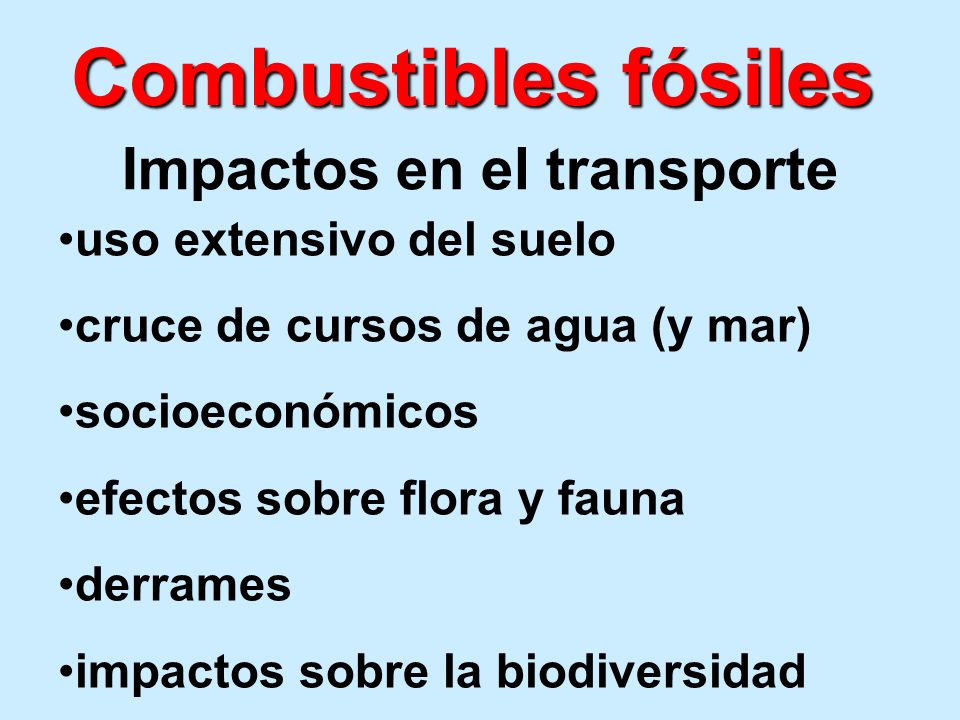

Impactos en el transporte
Combustibles fósiles Impactos en el transporte uso extensivo del suelo cruce de cursos de agua (y mar) socioeconómicos efectos sobre flora y fauna derrames impactos sobre la biodiversidad
105
Impactos en la Industrialización y uso
Combustibles fósiles Impactos en la Industrialización y uso emisiones a la atmósfera generación de residuos sólidos y líquidos contaminación de cuerpos de agua contaminación de suelos por tanques y cañerías enterradas uso del suelo
106

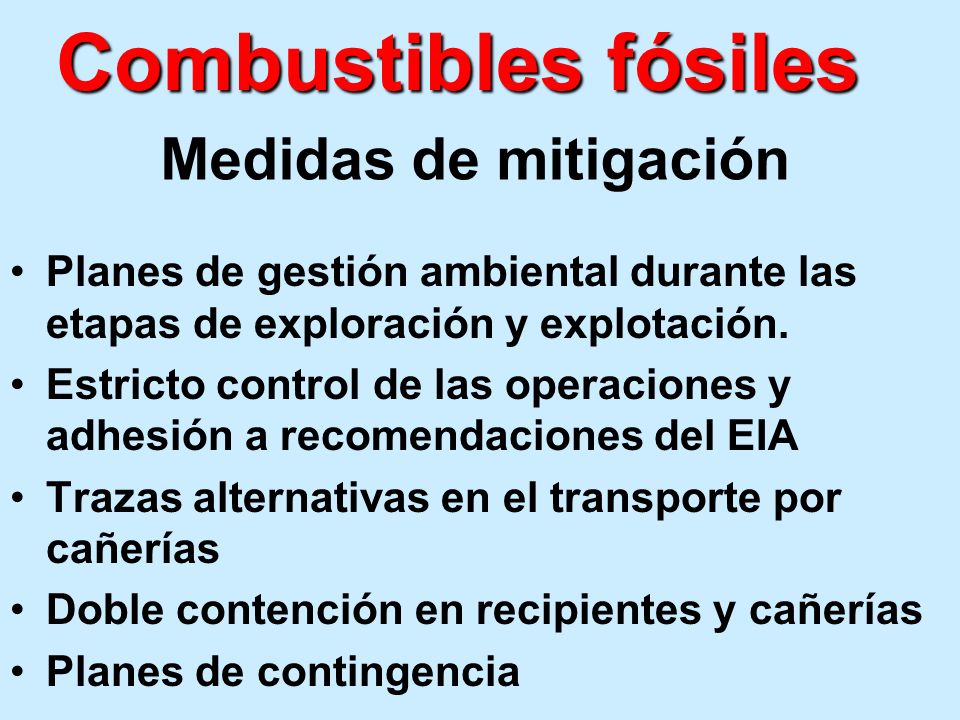

Combustibles fósiles Medidas de mitigación
Planes de gestión ambiental durante las etapas de exploración y explotación. Estricto control de las operaciones y adhesión a recomendaciones del EIA Trazas alternativas en el transporte por cañerías Doble contención en recipientes y cañerías Planes de contingencia
107

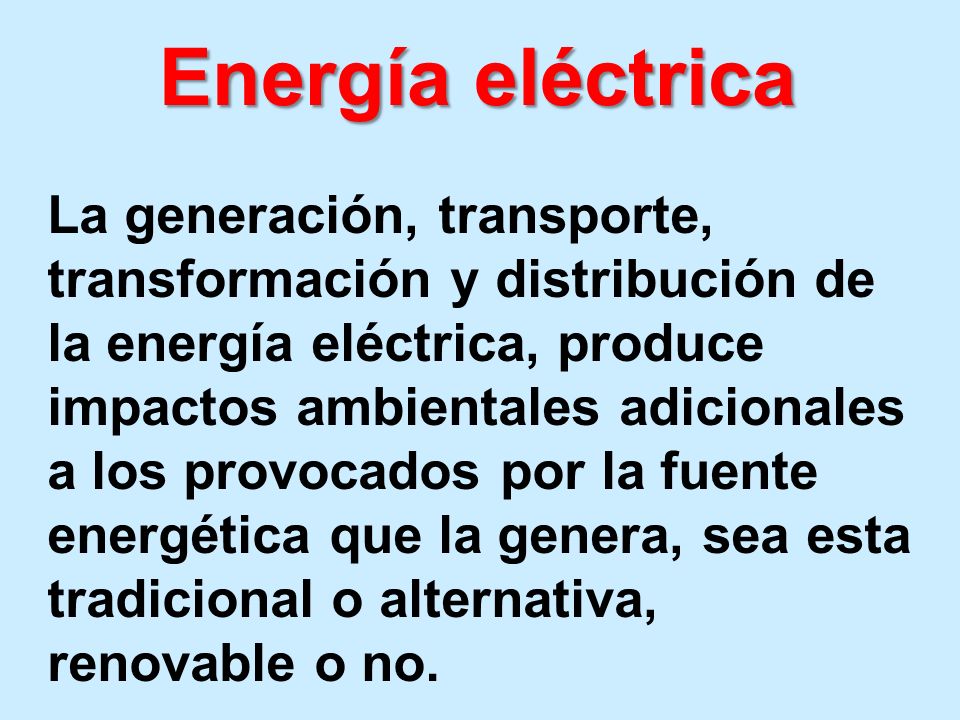

Energía eléctrica La generación, transporte, transformación y distribución de la energía eléctrica, produce impactos ambientales adicionales a los provocados por la fuente energética que la genera, sea esta tradicional o alternativa, renovable o no.
108
Energía eléctrica no tiene masa fácil de transportar
sin emisiones dañinas en el lugar de uso puede convertirse con buen rendimiento en otras formas de energía (luz, calor, fuerza, mecánica) dificultad de acumulación directa genera pérdidas significativas por transmisión a distancias
109

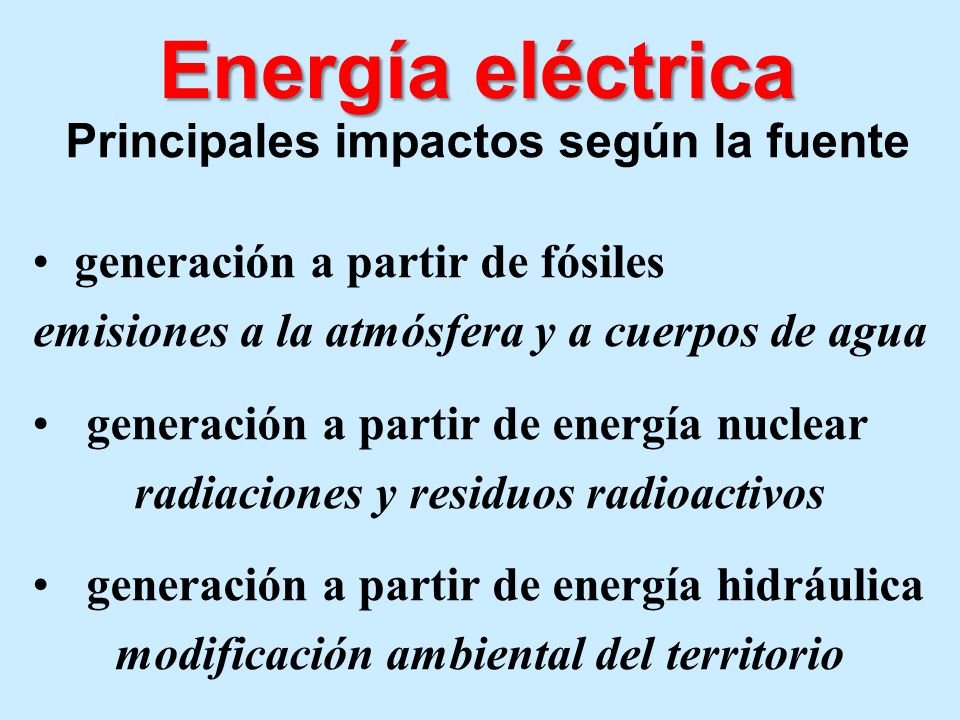

Energía eléctrica Principales impactos según la fuente
generación a partir de fósiles emisiones a la atmósfera y a cuerpos de agua generación a partir de energía nuclear radiaciones y residuos radioactivos generación a partir de energía hidráulica modificación ambiental del territorio
110
Energía eléctrica Transporte: Impactos específicos
Emisiones electromagnéticas en líneas de alta tensión Interferencias Uso del suelo Impactos paisajístico Ruidos
111
Energía eléctrica Transformación Impactos específicos
Uso de PCB en transformadores y capacitores de alta tensión
112

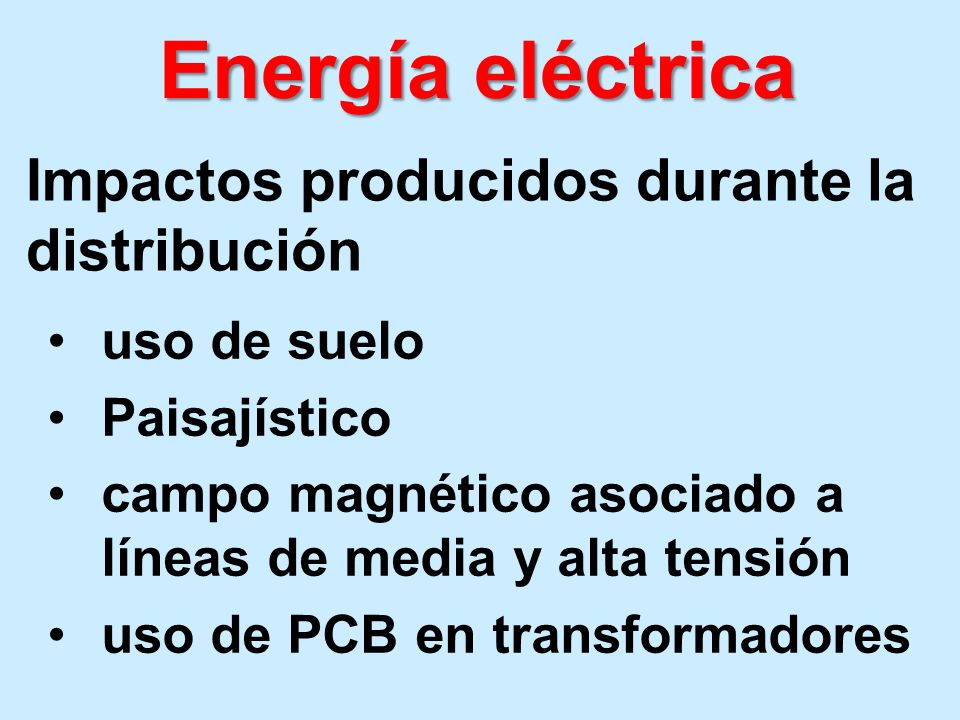

Energía eléctrica Impactos producidos durante la distribución
uso de suelo Paisajístico campo magnético asociado a líneas de media y alta tensión uso de PCB en transformadores
113

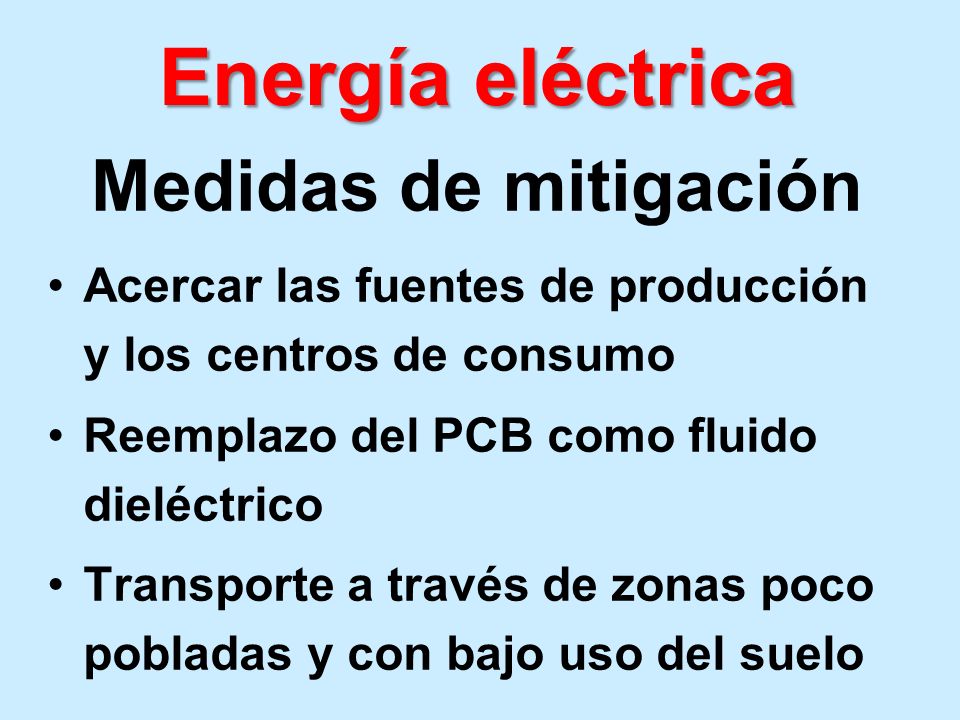

Energía eléctrica Medidas de mitigación
Acercar las fuentes de producción y los centros de consumo Reemplazo del PCB como fluido dieléctrico Transporte a través de zonas poco pobladas y con bajo uso del suelo
114
Energía eléctrica Medidas de mitigación
Utilización de mejores combustibles Utilización de mejores tecnologías Planes de gestión ambiental durante las etapas de montaje y operación de la central. Estricto control de las operaciones y adhesión a recomendaciones del EIA
115

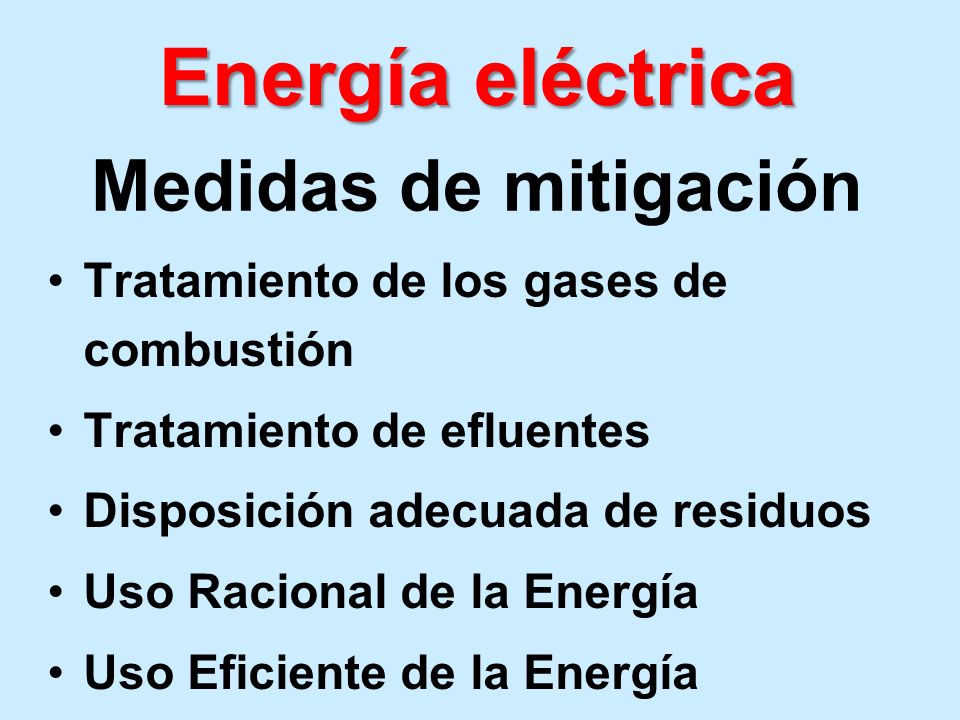

Energía eléctrica Medidas de mitigación
Tratamiento de los gases de combustión Tratamiento de efluentes Disposición adecuada de residuos Uso Racional de la Energía Uso Eficiente de la Energía
116

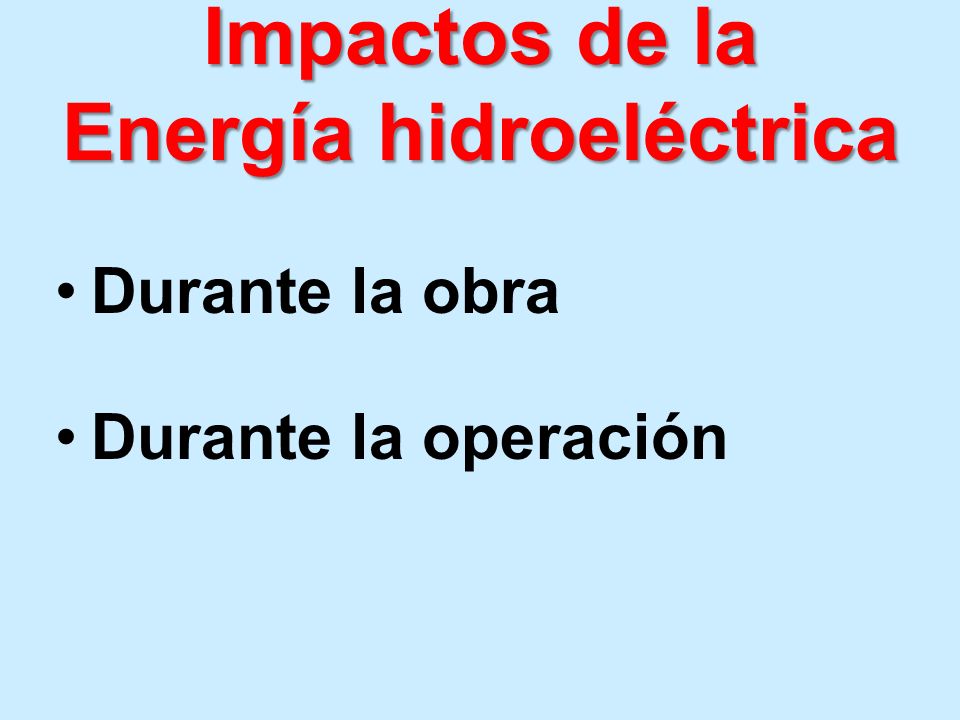

Impactos de la Energía hidroeléctrica
Durante la obra Durante la operación

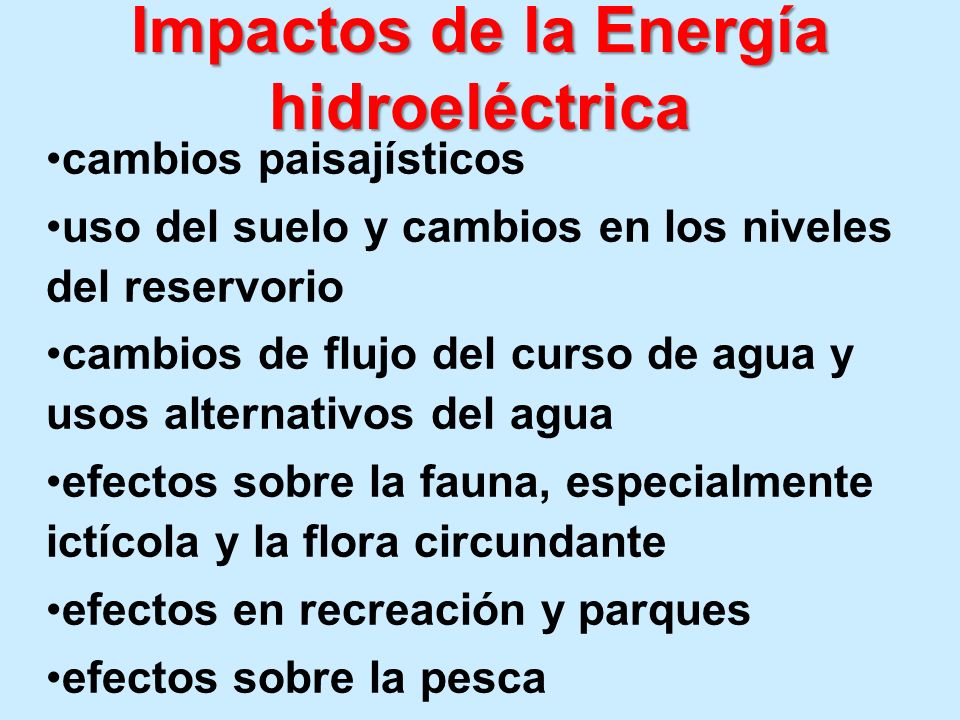

117
Impactos de la Energía hidroeléctrica
cambios paisajísticos uso del suelo y cambios en los niveles del reservorio cambios de flujo del curso de agua y usos alternativos del agua efectos sobre la fauna, especialmente ictícola y la flora circundante efectos en recreación y parques efectos sobre la pesca
118
Impactos de la Energía hidroeléctrica
alteración de la calidad del agua reservas arqueológicas e históricas construcción de caminos impactos vinculados a la distribución eléctrica desplazamiento de viviendas inundación de tierras útiles Cambios climáticos
119

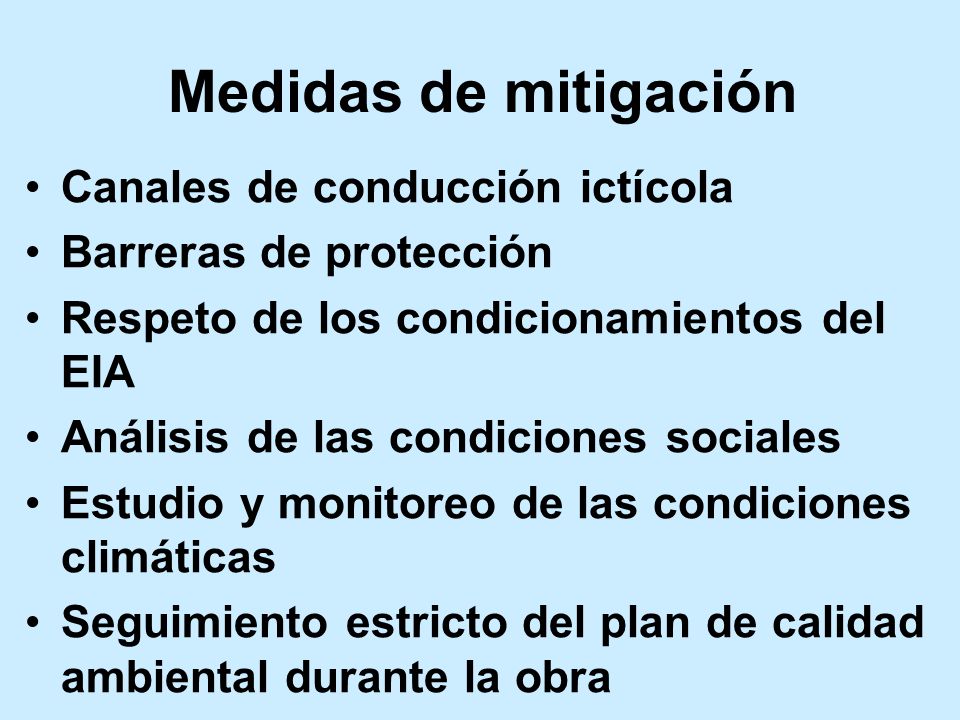

Medidas de mitigación Canales de conducción ictícola
Barreras de protección Respeto de los condicionamientos del EIA Análisis de las condiciones sociales Estudio y monitoreo de las condiciones climáticas Seguimiento estricto del plan de calidad ambiental durante la obra
120
Energía atómica
121
Impactos causados por la energía atómica
generación de residuos radioactivos pérdidas de radioactividad uso del agua impactos socio - culturales potenciales accidentes radioactivos
122

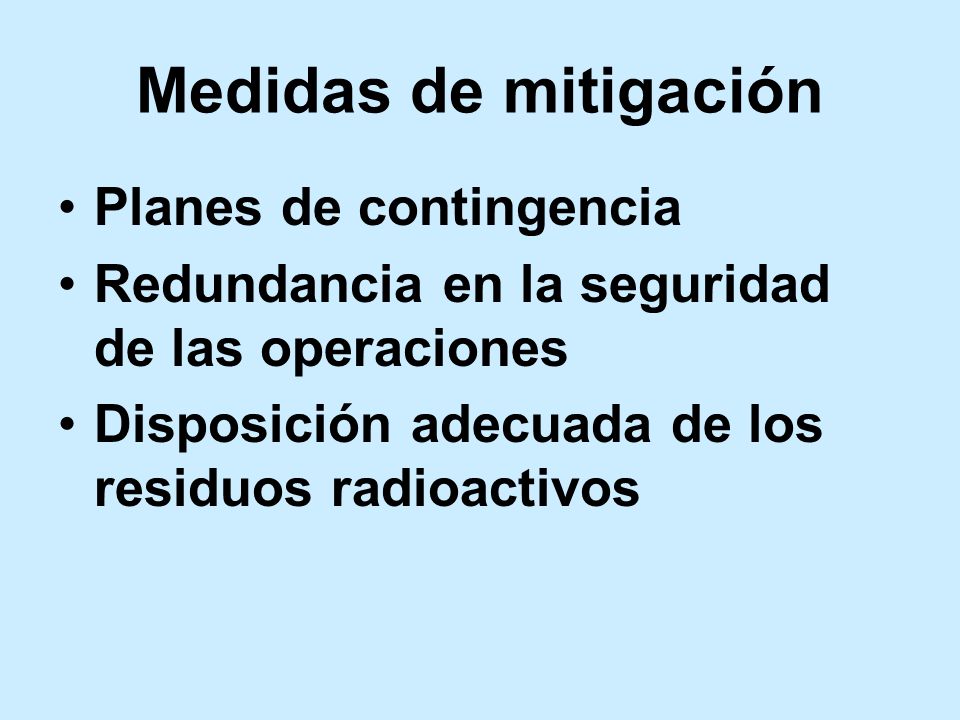

Medidas de mitigación Planes de contingencia
Redundancia en la seguridad de las operaciones Disposición adecuada de los residuos radioactivos
123
Impactos causados por las energías alternativas
Las fuentes de energía alternativas han sido desarrolladas a escala comercial solamente en algunos países y en forma muy limitada. Algunos de los impactos ambientales por su uso a gran escala, solamente están comenzando a ser estudiados.
124
Usos de la energía solar
Por lo general su uso está limitado al lugar dónde es captada. alumbrado público estaciones de comunicación (TV, radio) escuelas, destacamentos policiales, puestos sanitarios protección catódica de ductos secado de granos y frutos destilación de agua salobre
125
Impactos causados por la energía fotovoltaica
uso extensivo del suelo contaminación en la fabricación del sistema riesgo del personal que realiza mantenimiento disposición final de las celdas utilizadas
126

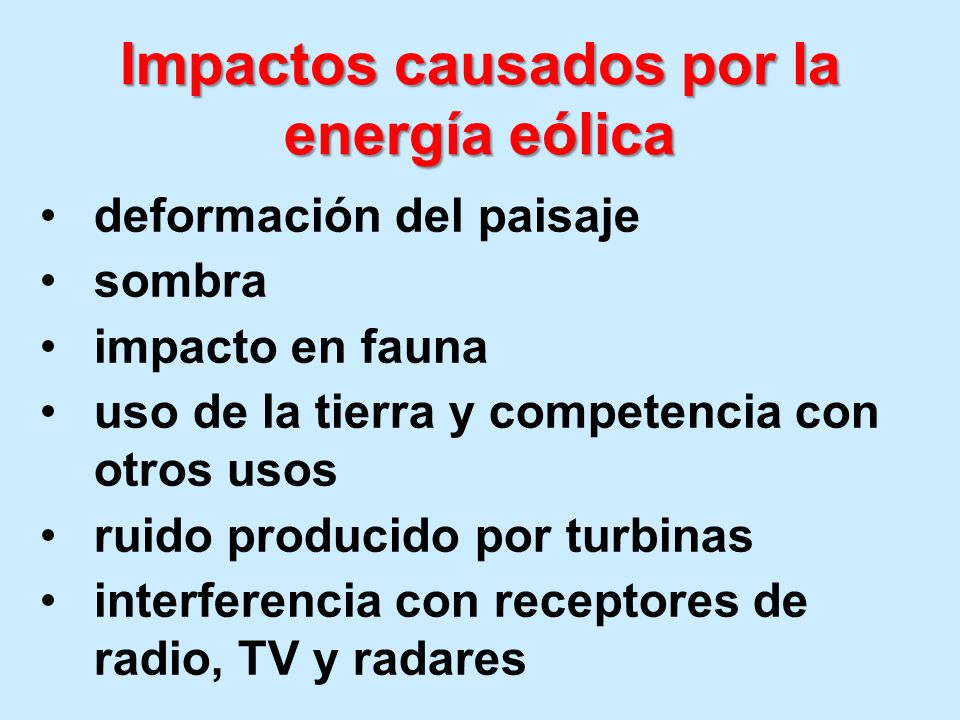

Impactos causados por la energía eólica
deformación del paisaje sombra impacto en fauna uso de la tierra y competencia con otros usos ruido producido por turbinas interferencia con receptores de radio, TV y radares
127
MUCHAS GRACIAS POR SU ATENCIÓN
Ing. Fernando J. Chenlo
Presentaciones similares
© 2024 SlidePlayer.es Inc.
All rights reserved.
