En el menú Insertar Seleccione “Imagen” Localice el archivo del logotipo Haga clic en Aceptar Para cambiar el tamaño del logotipo Haga clic en cualquier parte del logotipo. Los cuadros que aparecen fuera del logotipo se denominan “controladores de tamaño”. Úselos para cambiar el tamaño del objeto. Para mantener las proporciones del objeto, mantenga presionada Mayús mientras usa los controladores de tamaño. AISLA versión 3.01 Herramienta informática para el cálculo del aislamiento acústico a ruido aéreo de configuraciones multicapa Jesús Alba Fernández Jaime Ramis Soriano Fernando Hernández García Grupo de Dispositivos y Sistemas Acústicos y Ópticos, DISAO

2 ÍNDICE INTRODUCCIÓN TEORÍA MEJORAS DEL AISLA 3.01
Particiones Perforados Opciones de cálculo Absorbentes COMPARATIVAS DEL SOFTWARE

3 INTRODUCCIÓN Una herramienta a considerar en el laboratorio de medida del aislamiento a ruido aéreo es el software de predicción. Software para la predicción del aislamiento acústico a ruido aéreo: Aisla 3.01 (versión mejorada de la 3.0) Versiones anteriores: 34 Congreso Nacional de Acústica, en Bilbao (versión 1.0) Congreso Ibérico de Aislamiento Térmico y Acústico (CIATEA) Gijón 2004 (versión 2.2). Novedades: configuraciones multicapa con paredes triples, la inclusión de paneles perforados en las configuraciones o la posibilidad del modelado de materiales acústicos absorbentes “a medida” para el rango de trabajo.

4 Materiales El software utiliza la siguiente clasificación genérica:
Materiales Impermeables al Sonido Para caracterizar este tipo de materiales será necesario conocer el valor de la rigidez a flexión de la capa (D), su densidad volumétrica (r), su grosor (h), y su factor de pérdidas (h). Materiales Absorbentes del Sonido Existen diferentes variables que lo caracterizan. Para el software se han utilizado modelos que, bajo ciertas condiciones, conociendo la resistencia al flujo del material y su densidad, permiten caracterizarlo. El aire Estas cámaras de aire actúan como un resorte elástico dentro del conjunto de la estructura, cambiando las propiedades generales de la estructura.

5 MEJORAS DEL AISLA 3.01 Particiones
La nueva versión AISLA 3.0. permite: Capa impermeable. Particiones dobles con uno, dos o tres materiales absorbentes o aire en su interior, lo que permite 11 nuevas combinaciones, con aire y materiales absorbentes (más las tres existentes) Particiones triples, con aire o absorbentes en su interior (3 particiones nuevas). Más la posibilidad de añadir varias capas impermeables

6 MEJORAS DEL AISLA 3.01 Perforadas
El programa puede realizar simulaciones con paneles perforados formando parte de la configuración. Las configuraciones programadas son las siguientes: Panel perforado Particiones dobles con uno, dos o tres materiales absorbentes o aire en su interior, con la posibilidad de convertir las capas impermeables en panel perforado. (42 nuevas combinaciones, con aire y materiales absorbentes) Particiones triples, con aire o absorbentes en su interior , donde la capa impermeable puede conmutarse a panel perforado (21 particiones nuevas).

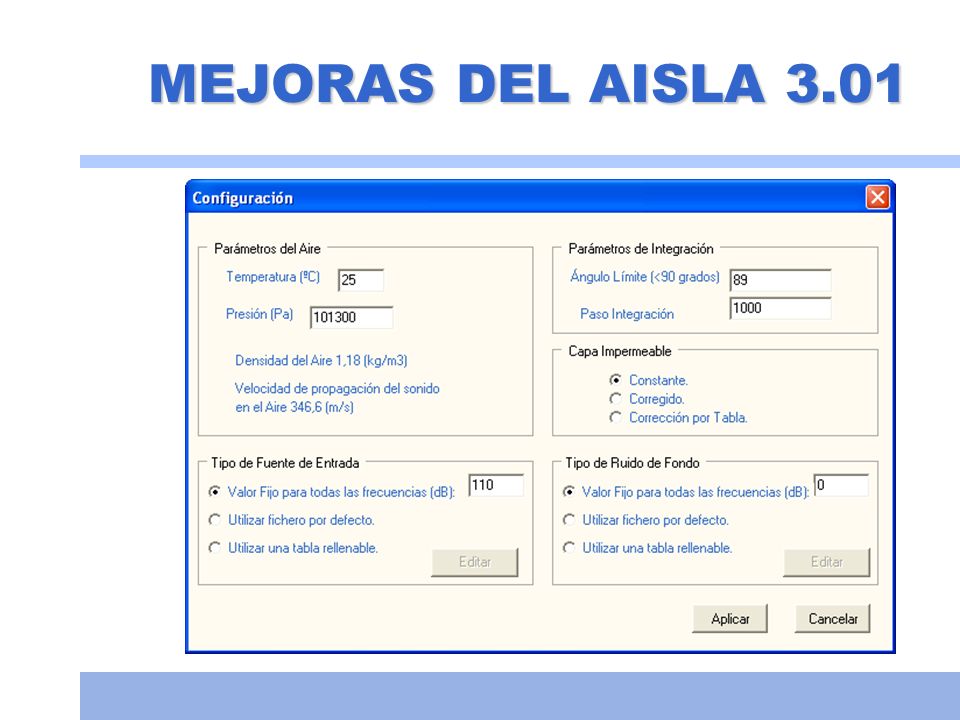

7 MEJORAS DEL AISLA 3.01

8 MEJORAS DEL AISLA 3.01 Existen dos bases de datos: una para capas impermeables y otra para absorbentes. Ambas permiten introducir materiales o editarlos. Como novedad, se permite introducir parámetros de los absorbentes personalizados.

9 Resultados y comparativas

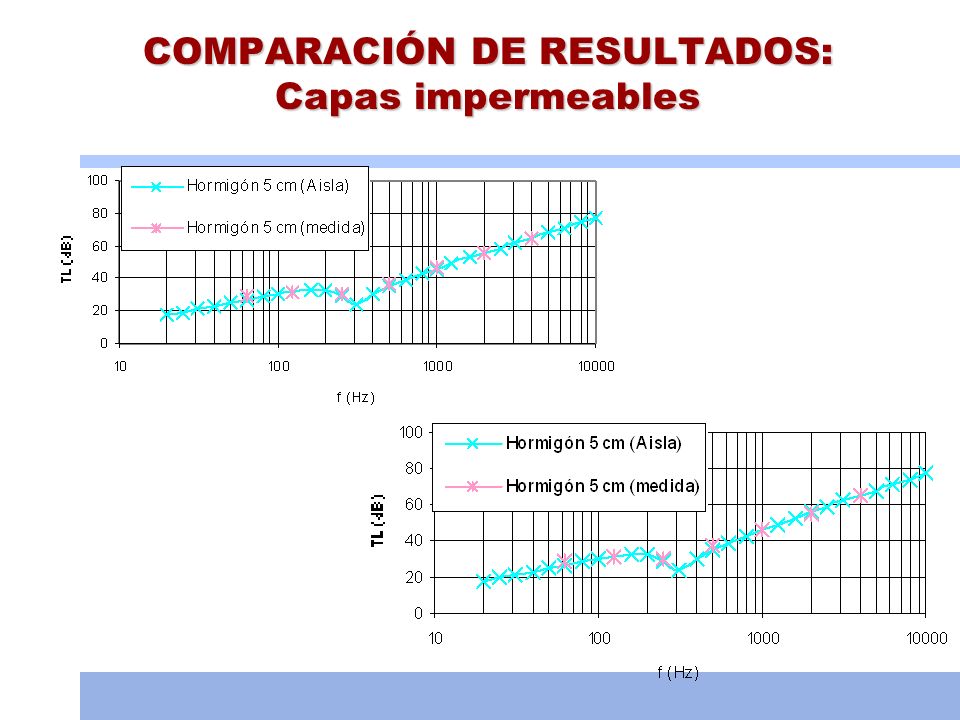

10 COMPARACIÓN DE RESULTADOS: Capas impermeables

11 COMPARACIÓN DE RESULTADOS: Capas impermeables

12 COMPARACIÓN DE RESULTADOS: Capas impermeables

13 COMPARACIÓN DE RESULTADOS: Capas impermeables

14 COMPARACIÓN DE RESULTADOS: Capas impermeables
Desviación media Material Yeso 15 mm Cartón yeso 13 mm Ladrillo 10 cm Hormigón 5 cm 20 cm Aisla 1,1 1,0 1,3

15 Absorbentes utilizados

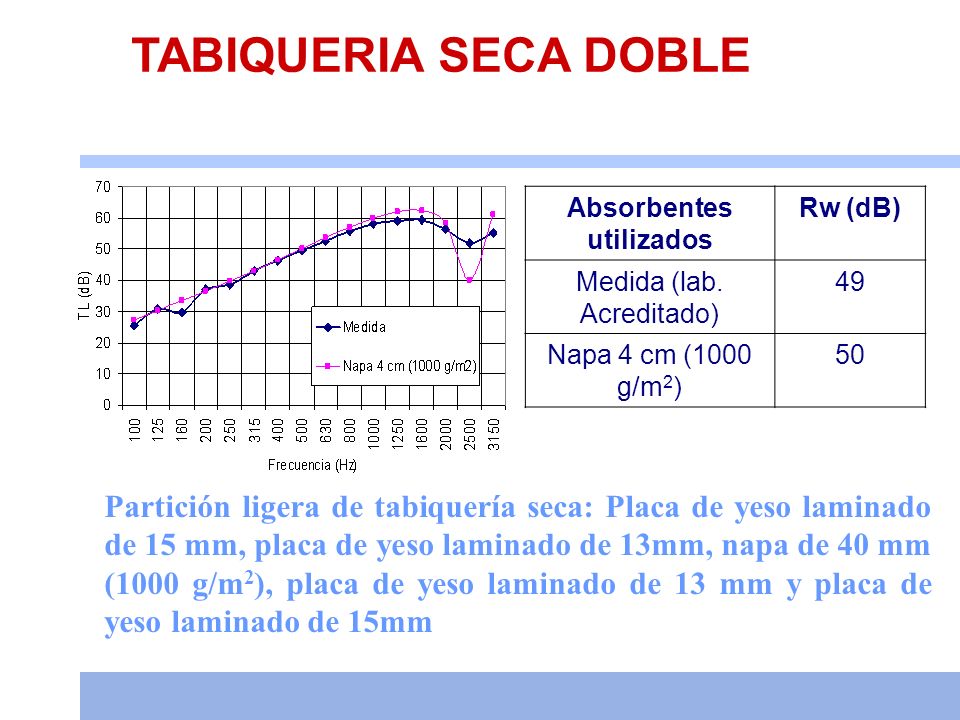

TABIQUERIA SECA DOBLE Absorbentes utilizados Rw (dB) Medida (lab. Acreditado) 49 Napa 4 cm (1000 g/m2) 50 Partición ligera de tabiquería seca: Placa de yeso laminado de 15 mm, placa de yeso laminado de 13mm, napa de 40 mm (1000 g/m2), placa de yeso laminado de 13 mm y placa de yeso laminado de 15mm En el ámbito de la acústica arquitectónica ya es habitual el uso de materiales absorbentes tanto para aislar como para acondicionar. En particular absorbentes de fibra, como la lana de roca, la fibra de vidrio y similares son materiales de común aplicación, constituyendo parte importante de diferentes configuraciones. Sin embargo, poco o poco se van abriendo paso otros materiales absorbentes como alternativa de uso, entre ellos, los basados en fibras textiles. Estos materiales presentan ventajas respecto a los tradicionales: son hipoalergénicos, lo que facilita su instalación, son lavables, y con un tratado adecuado de las fibras cumplen la normativa contra el fuego. En este trabajo se muestra un estudio preliminar realizado en el ámbito del grupo DISAO de las posibles aplicaciones acústicas de napas textiles fabricadas por la empresa Piel S.A. La estructura seguida es la siguiente: en primer lugar se describen los procedimientos de medida seguidos para la caracterización: medición del coeficiente de absorción en cámara reverberante, medición de la impedancia acústica y coeficiente de absorción en incidencia normal y determinación de la resistencia al flujo. A continuación se muestran algunos de los resultados preliminares, para acabar con algunas conclusiones sobre estos.

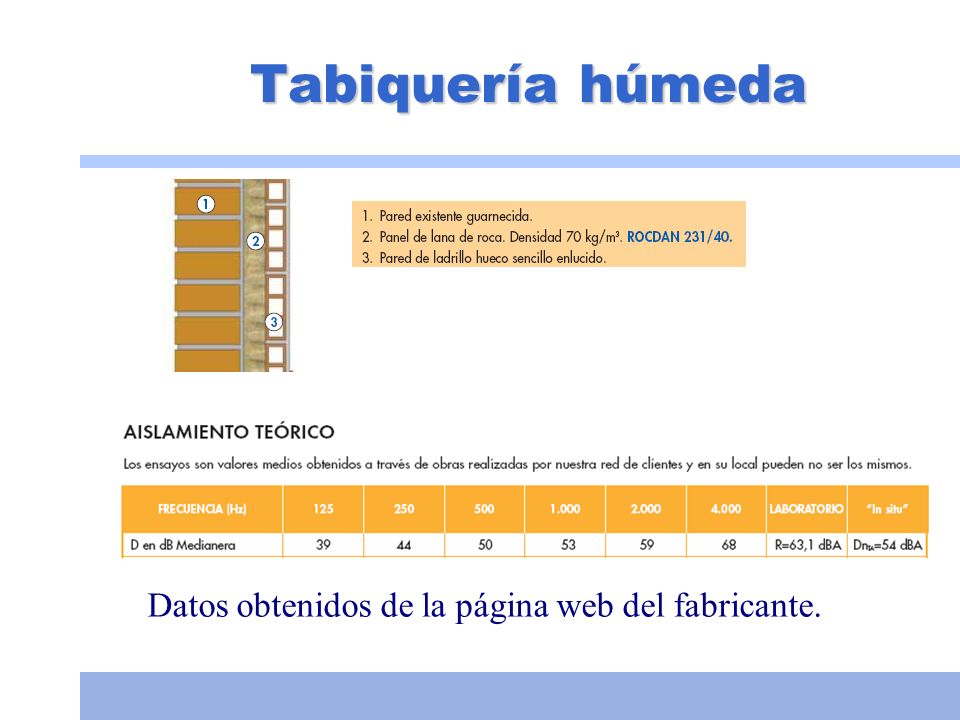

16 Tabiquería húmeda Datos obtenidos de la página web del fabricante.

17 Tabiquería húmeda Configuración 1: Ladrillo (12 cm)+LANA (4 cm)+Ladrillo (5 cm) Simulación de lana de roca de 70 kg/m3 (231/40) (62 dBA) (El ensayo original pone 63,1 dBA) Simulación de lana poliéster RC (58.5 dBA) Simulación de lana poliéster IGNIFUGA (61 dBA) Simulación lana vidrio de 60 kg/m3 (60,1 dBA) Simulación lana de roca de 40 kg/m3 (Confortpan 208) (58 dBA) Configuración 2: Ladrillo (12 cm)+LANA (5 cm)+Ladrillo (5 cm) Simulación de lana de roca de 70 kg/m3 ( ) (64.4 dBA) Simulación de lana poliéster RC (61 dBA) Simulación de lana poliéster IGNIFUGA (63 dBA) Simulación lana vidrio de 60 kg/m3 (62,1 dBA) Simulación lana de roca de 40 kg/m3 (Confortpan 208) (60 dBA) (Datos obtenidos de la página web de los fabricantes).

18 Tabiquería húmeda Datos obtenidos de la página web del fabricante.
Medida: 48,5 dBA Aisla: 46,2 dBA Medida: 48 dBA Aisla: 48,1 dBA Datos obtenidos de la página web del fabricante.

19 Tabiquería seca Datos obtenidos de la página web del fabricante.
Medida: 53,4 dBA Aisla: 52,7 dBA Medida: 61,2 dBA Aisla: 59,5 dBA Datos obtenidos de la página web del fabricante.

20 Tabiquería seca Datos obtenidos de la página web del fabricante.
Medida: 41,6 dBA Aisla: 38,2 dBA Datos obtenidos de la página web del fabricante.
