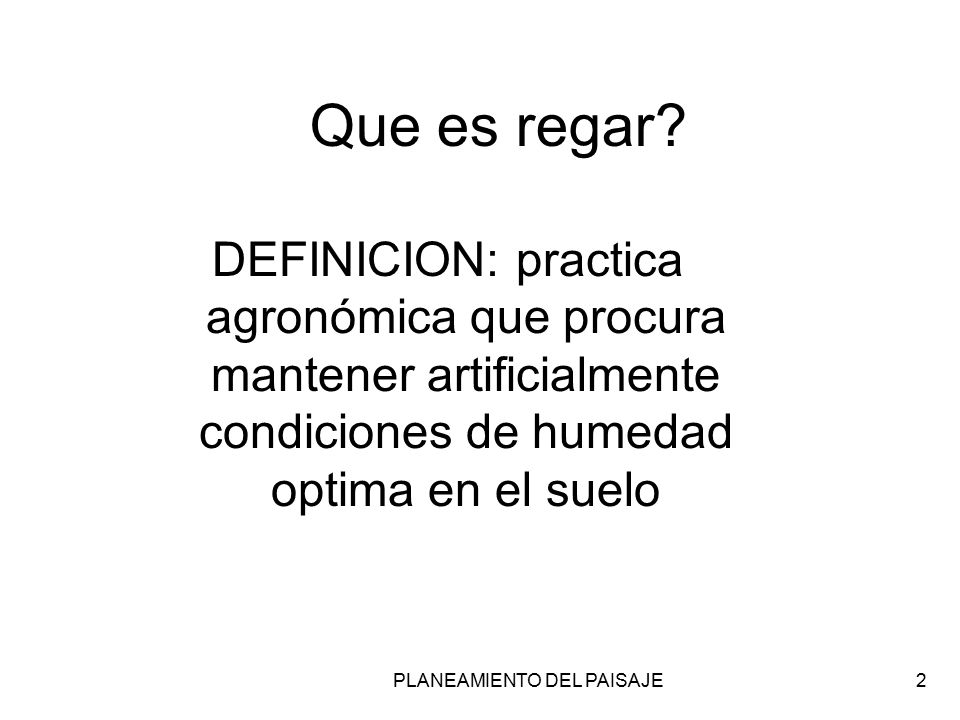

2 PLANEAMIENTO DEL PAISAJE2 Que es regar? DEFINICION: practica agronómica que procura mantener artificialmente condiciones de humedad optima en el suelo

3 PLANEAMIENTO DEL PAISAJE3 Agua que se incorpora al suelo Lluvia : principal fuente de ingreso de agua al sistema Excedente: se debe desalojar Drenaje: 1) Superficial 2) Sub-superficial Riego: suplementacion del déficit de agua.

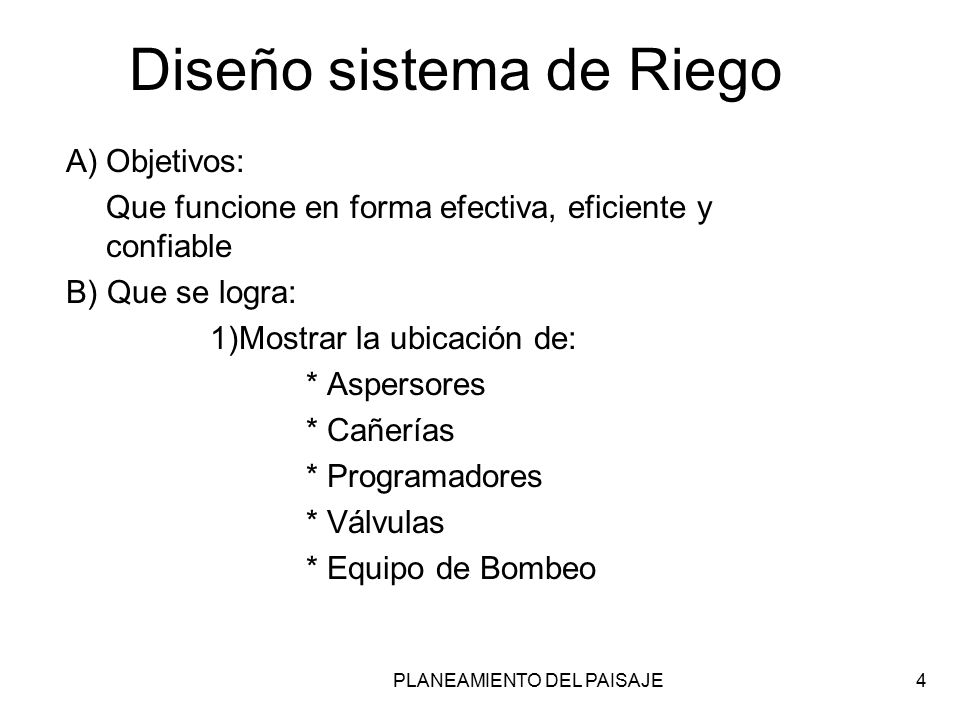

4 PLANEAMIENTO DEL PAISAJE4 Diseño sistema de Riego A)Objetivos: Que funcione en forma efectiva, eficiente y confiable B) Que se logra: 1)Mostrar la ubicación de: * Aspersores * Cañerías * Programadores * Válvulas * Equipo de Bombeo

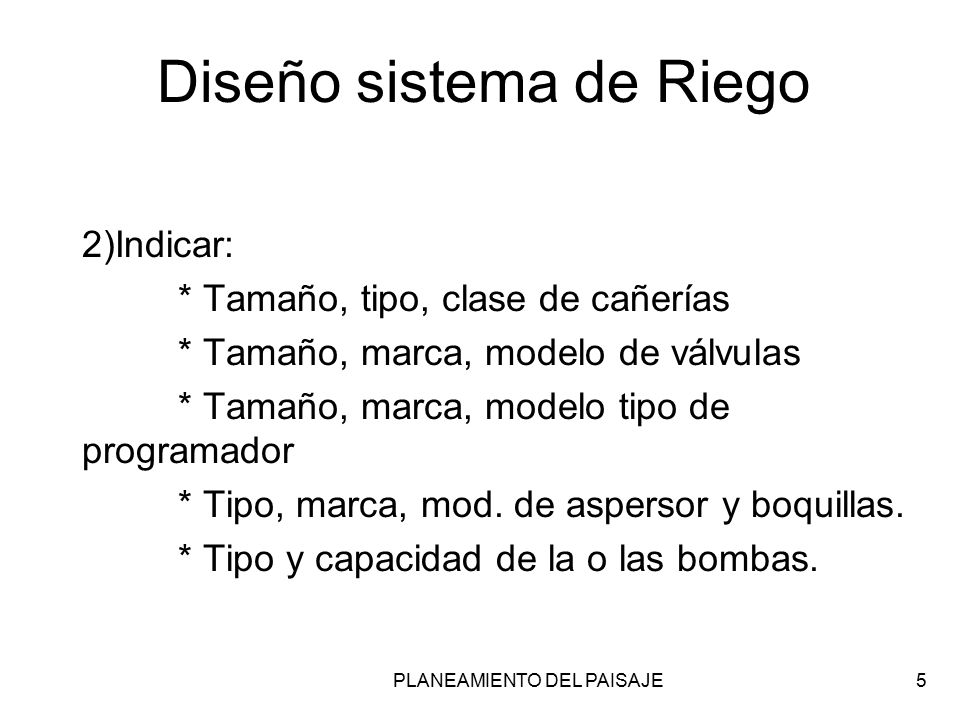

5 PLANEAMIENTO DEL PAISAJE5 Diseño sistema de Riego 2)Indicar: * Tamaño, tipo, clase de cañerías * Tamaño, marca, modelo de válvulas * Tamaño, marca, modelo tipo de programador * Tipo, marca, mod. de aspersor y boquillas. * Tipo y capacidad de la o las bombas.

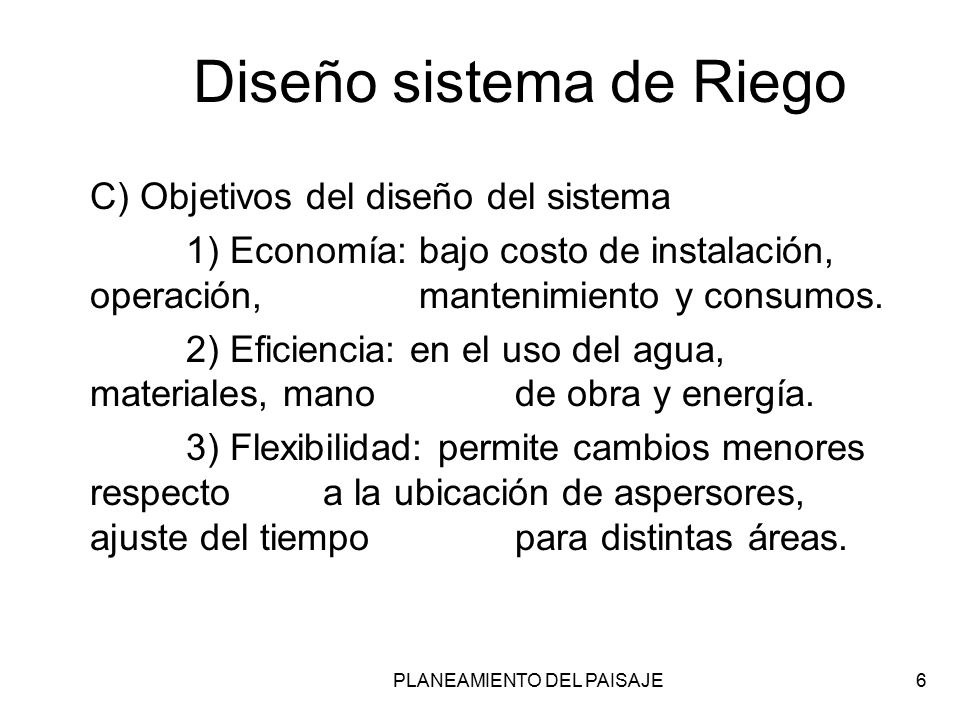

6 PLANEAMIENTO DEL PAISAJE6 Diseño sistema de Riego C) Objetivos del diseño del sistema 1) Economía: bajo costo de instalación, operación, mantenimiento y consumos. 2) Eficiencia: en el uso del agua, materiales, mano de obra y energía. 3) Flexibilidad: permite cambios menores respecto a la ubicación de aspersores, ajuste del tiempo para distintas áreas.

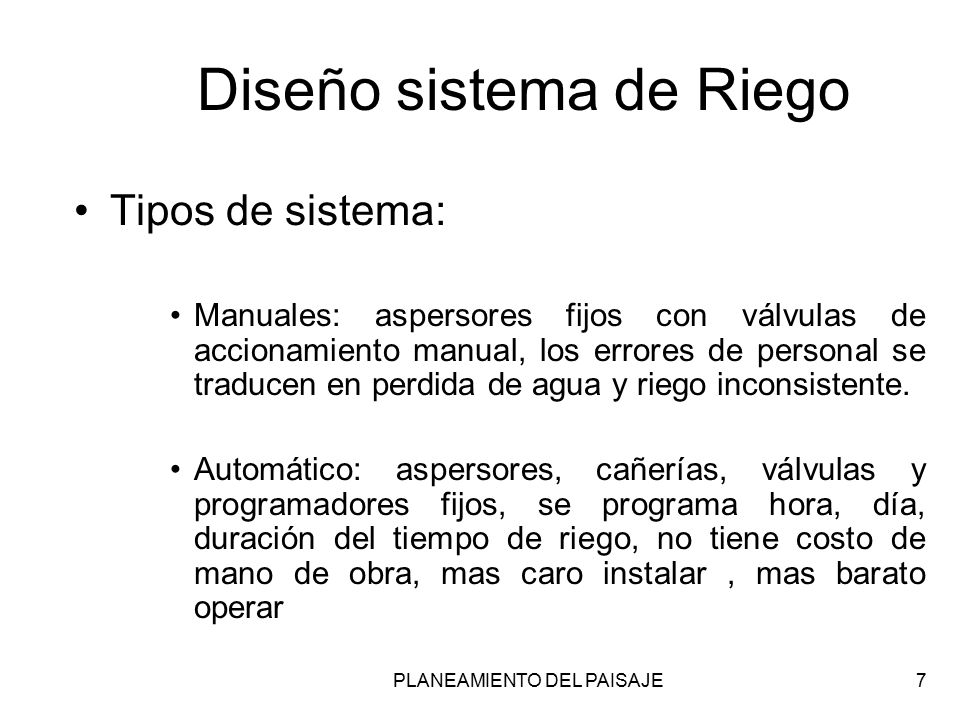

7 PLANEAMIENTO DEL PAISAJE7 Diseño sistema de Riego Tipos de sistema: Manuales: aspersores fijos con válvulas de accionamiento manual, los errores de personal se traducen en perdida de agua y riego inconsistente. Automático: aspersores, cañerías, válvulas y programadores fijos, se programa hora, día, duración del tiempo de riego, no tiene costo de mano de obra, mas caro instalar, mas barato operar

8 PLANEAMIENTO DEL PAISAJE8 Diseño sistema de Riego Datos necesarios: –Plano en escala con ubicación de edificios, caminos, patios, accesos, calles y vegetación. –Características del suelo y especies. –Tiempo de riego disponible. –Características climáticas de la zona. –Características de la bomba (en caso de existir)

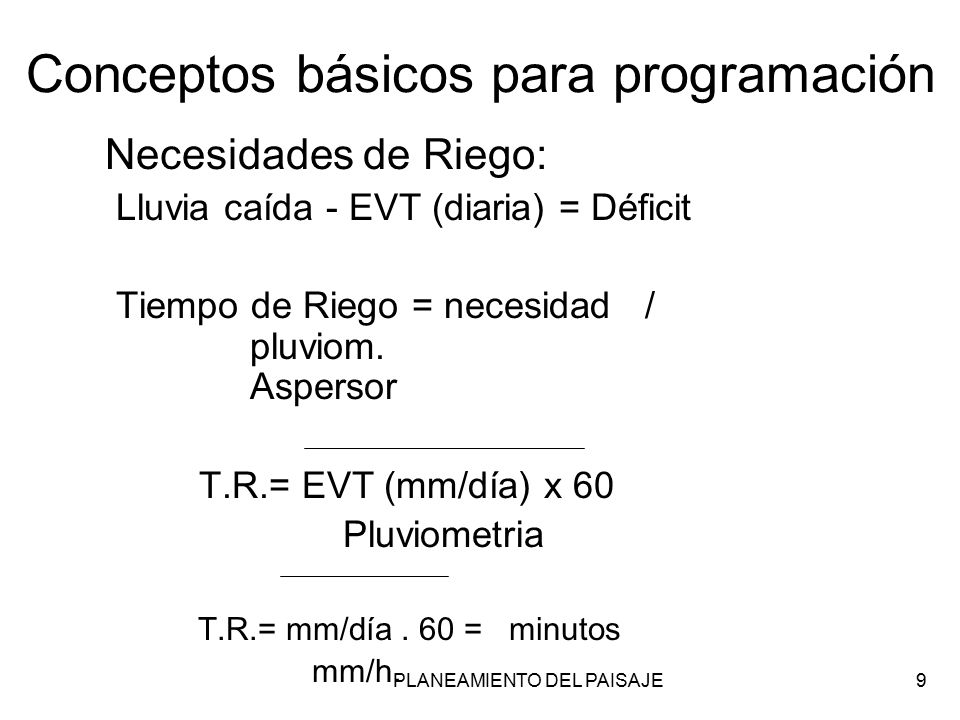

9 PLANEAMIENTO DEL PAISAJE9 Conceptos básicos para programación Necesidades de Riego: Lluvia caída - EVT (diaria) = Déficit Tiempo de Riego = necesidad / pluviom. Aspersor T.R.= EVT (mm/día) x 60 Pluviometria T.R.= mm/día. 60 = minutos mm/h.

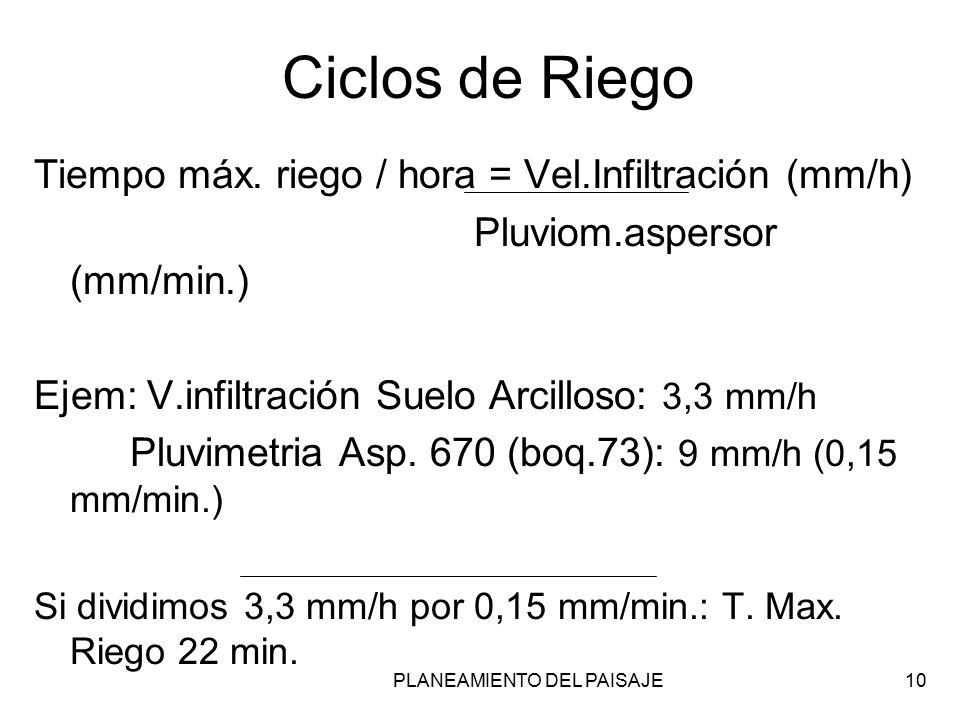

10 PLANEAMIENTO DEL PAISAJE10 Ciclos de Riego Tiempo máx. riego / hora = Vel.Infiltración (mm/h) Pluviom.aspersor (mm/min.) Ejem: V.infiltración Suelo Arcilloso: 3,3 mm/h Pluvimetria Asp. 670 (boq.73): 9 mm/h (0,15 mm/min.) Si dividimos 3,3 mm/h por 0,15 mm/min.: T. Max. Riego 22 min. Ciclo Riego: Tiempo Necesario Riego día Tiempo max. aplicación por hora

11 PLANEAMIENTO DEL PAISAJE11

12 PLANEAMIENTO DEL PAISAJE12 Distribución de agua modelos modelo espacial

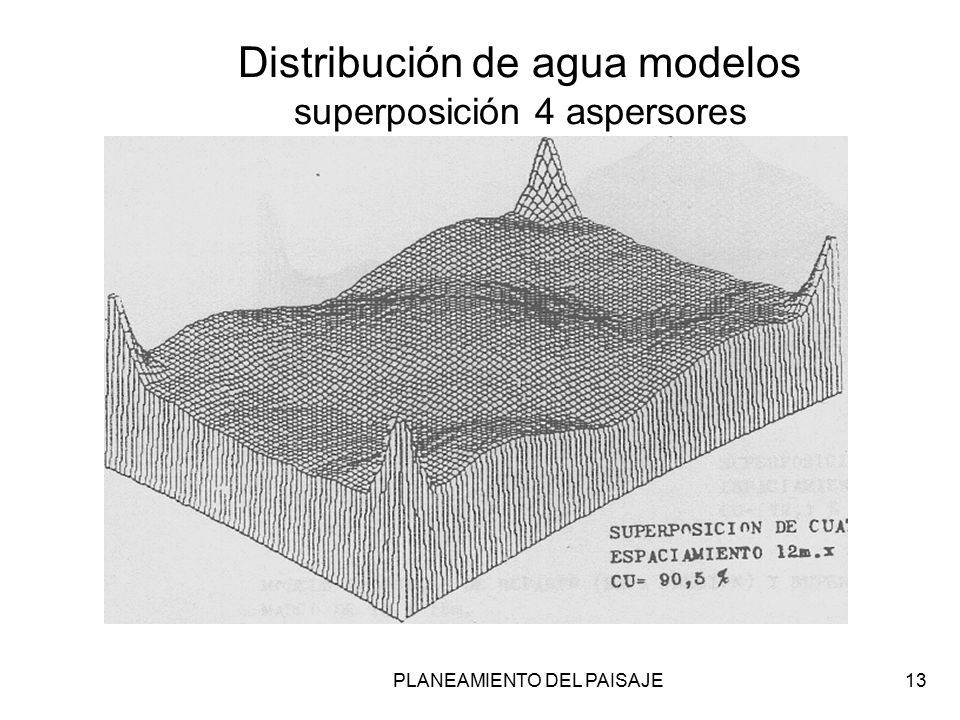

13 PLANEAMIENTO DEL PAISAJE13 Distribución de agua modelos superposición 4 aspersores

14 PLANEAMIENTO DEL PAISAJE14 Swing Joint

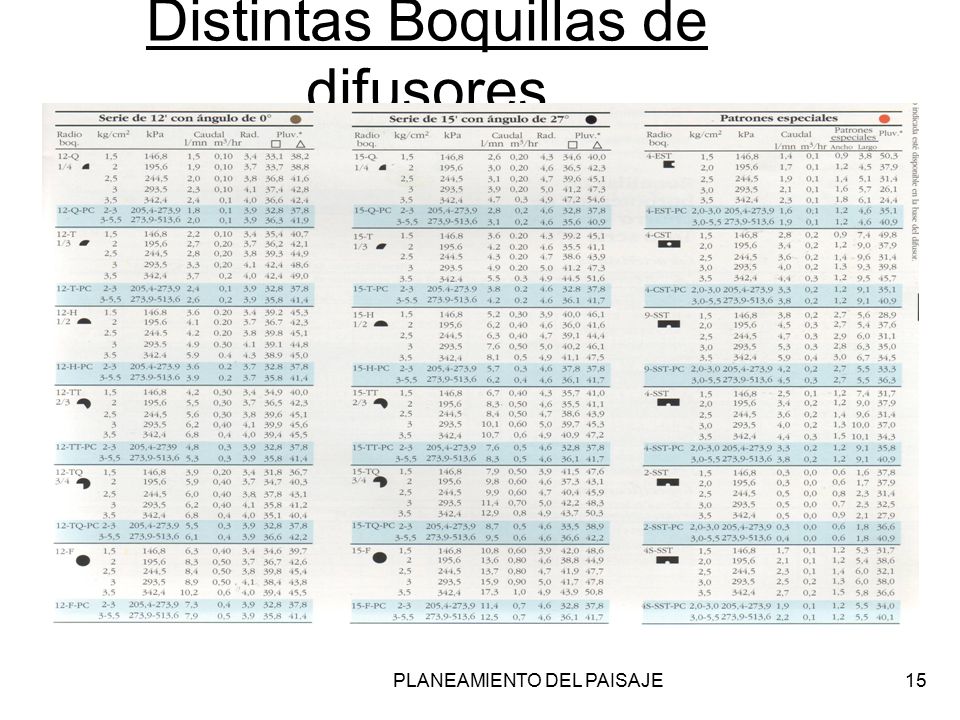

15 PLANEAMIENTO DEL PAISAJE15 Distintas Boquillas de difusores

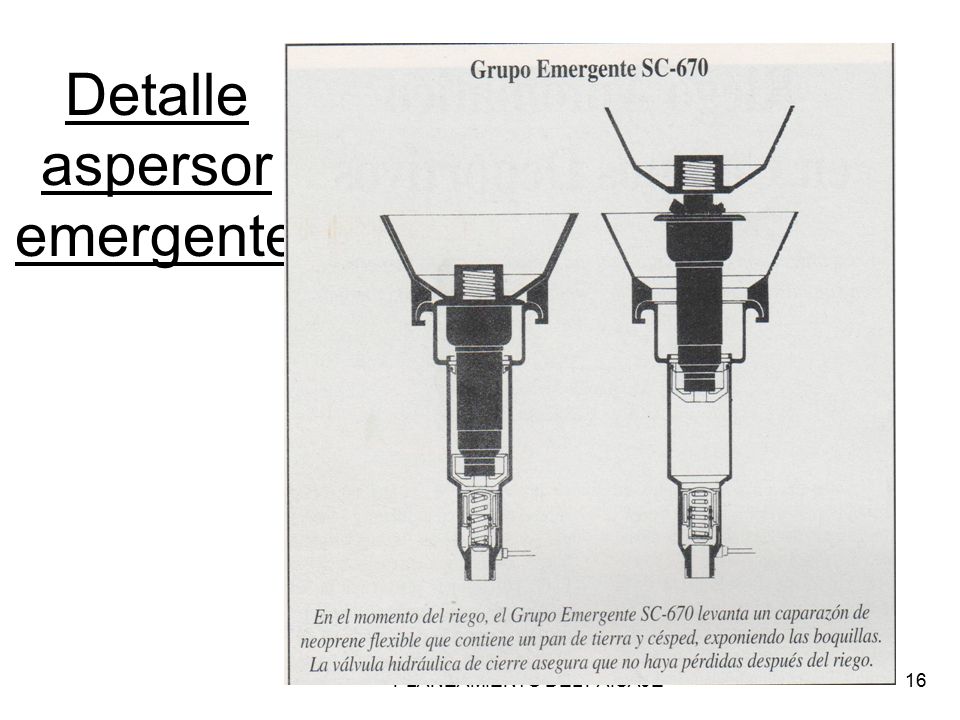

16 PLANEAMIENTO DEL PAISAJE16 Detalle aspersor emergente

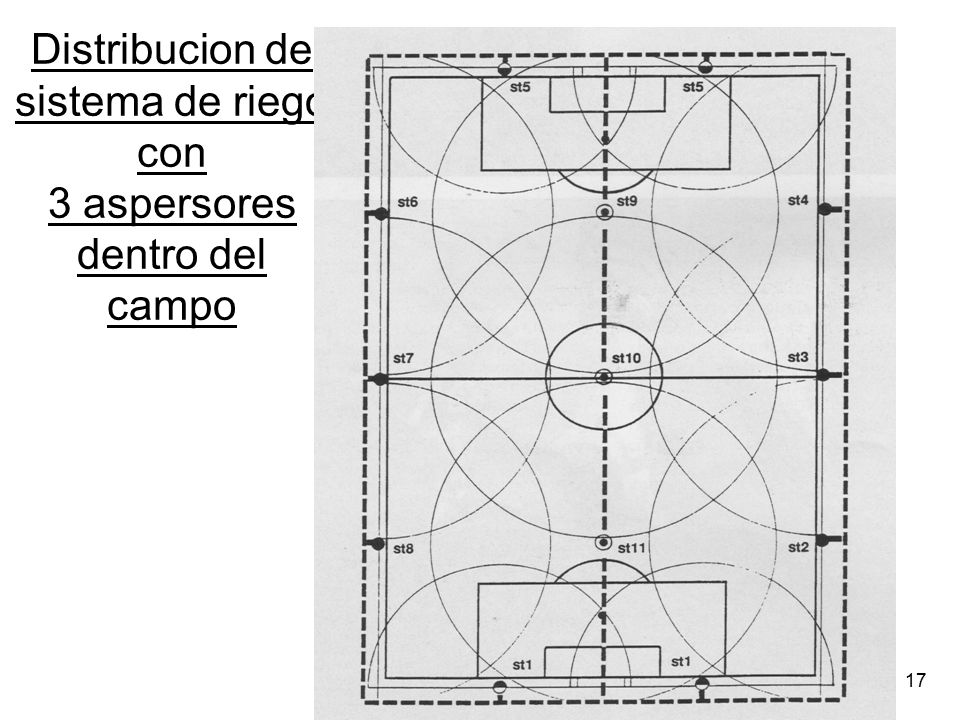

17 PLANEAMIENTO DEL PAISAJE17 Distribucion de sistema de riego con 3 aspersores dentro del campo

18 PLANEAMIENTO DEL PAISAJE18 Superposició n de aspersores espaciamient o rectangular
