1 Proceso de desarrollo con UML y el modelo CMM
M. de la Cámara Delgado F. Sanchis Marco

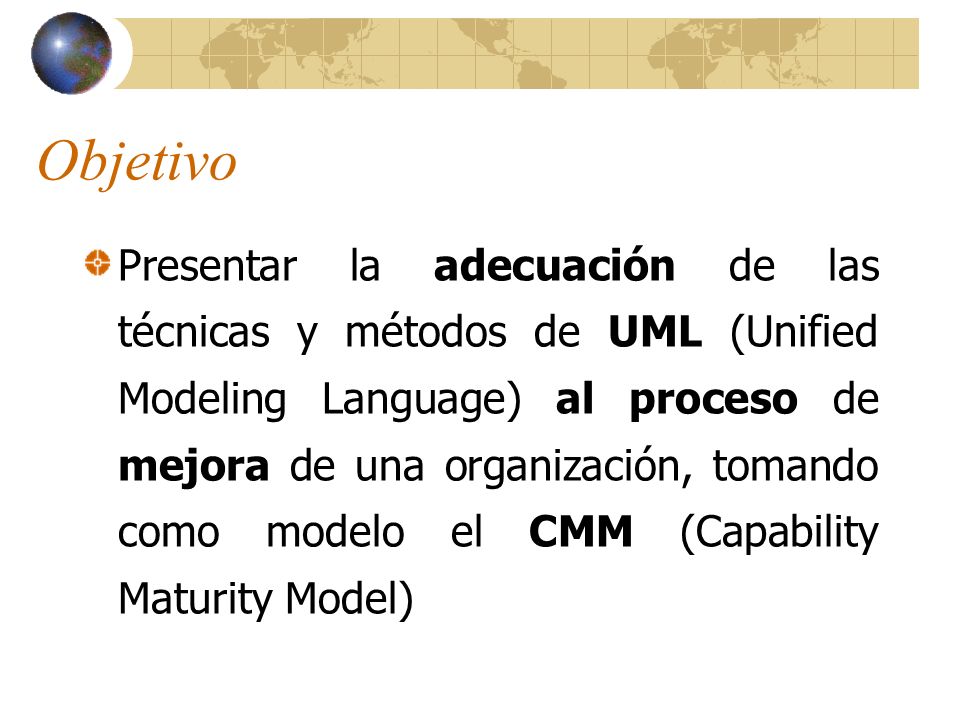

2 Objetivo Presentar la adecuación de las técnicas y métodos de UML (Unified Modeling Language) al proceso de mejora de una organización, tomando como modelo el CMM (Capability Maturity Model)

3 Agenda Modelo CMM Áreas Claves del Proceso (KPA) en un Proyecto de Desarrollo Software. Técnicas UML en el modelo CMM Conclusiones

4 Modelo CMM: Objetivos Objetivo 1: Determinar el nivel de madurez del Proceso de Desarrollo que permita establecer un indicador de Calidad del proceso. -> 5 Niveles de Madurez Objetivo 2: Servir de guía en el Proceso de Desarrollo permitiendo la Mejora Continua de la organización -> Control de Procesos

5 Modelo CMM N5: Optimizado N4: Gestionado N3: Definido N2: Repetible
Resultados cuantificados, con opción de mejora N5: Optimizado Medidas de Producto y Proceso. Registro de valores de Calidad N4: Gestionado Desarrollo y Mantenimiento documentado y Estandarizado N3: Definido Gestión del proceso seguimiento de: coste, planificación y funcionalidad N2: Repetible El éxito del proceso depende del esfuerzo individual N1: Inicial

6 Modelo CMM N5: Optimizado N4: Gestionado N3: Definido N2: Repetible
5 Niveles de Madurez 18 Áreas Clave de Proceso (KPA) en el CVS N5: Optimizado Marco de trabajo Actividades Conjunto de Tareas Tareas Hitos, entregas Puntos SQA Actividades de Protección N4: Gestionado N3: Definido N2: Repetible N1: Inicial

7 Claves del Proceso (KPA)
Objetivos Compromisos sobre distintas Unid.Negocio Capacidades organizativas y técnicas Actividades Métodos de supervisar la implantación Métodos de verificar la implantación

8 KPA: Proceso Desarrollo Software
NIVEL 2: Repetible Gestión de Requisitos Planificación del Proyecto Seguimiento y Supervisión del Proyecto Software Gestión de Subcontratación del Software Garantía de Calidad del Software Gestión de Configuración del Software

9 KPA: Proceso Desarrollo Software
Nivel 3: Definido Enfoque del proceso de la organización Definición del proceso de organización Programa de formación Gestión de integración del software Ingeniería de productos software Coordinación entre grupos Revisiones periódicas

10 KPA: Proceso Desarrollo Software
Nivel 4: Gestionado Gestión cuantitativa del proceso Gestión de calidad del software Nivel 5: Optimización Prevención de defectos Gestión de la tecnología Gestión de cambios en el proceso

11 Proceso de Desarrollo con UML
Dirigido por los Casos de Uso Centrado en la Arquitectura Iterativo e Incremental

12 Proceso de Desarrollo con UML
Identificación Diseño Implantación Prueba Análisis Iteración en Fase de Elaboración Planificación Anál. Riesgos Preparación Elaboración Construcción Verificación Transición FASES Workflow Iteración-es Inicial-es Iteraciones Iter. #1 #2 #3 #4 #5 #6 #7 Fuente: Gráfico adaptado de documentos

13 Proceso de Desarrollo: Modelos

14 Técnicas UML en el modelo CMM. Nivel 2: Repetible
Gestión de Requisitos: Captura y Gestión de Requisitos en todo el CVS Captura (Escenarios) Modelo de Casos de Uso Especificaciones no funcionales Inspección de Casos de uso Informes de Casos de Uso Diccionario Gestión de Requisitos: Plan de Iteración Plan de Integración Plan de Proyecto Plan de Desarrollo Medida Riesgo Tiempo Controles Iterativos: Objetivos (Identificación) Arquitectura (Elaboración) Capacidad de Operación (Construcción) Versiones de Productos (Transición)

15 Técnicas UML en el modelo CMM. Nivel 2: Repetible
Planificación del Proyecto: Plan realista de ejecución de IS Estimaciones Software: Medidas Progreso (LOC, NC, Reusabilidad ...) Estabilidad (Tip.de Reusabilidad, …) Adaptabilidad (Costes de Reusabilidad) Modularidad (Impacto de Extensiones) Calidad (Error descubierto, Densidad, Profundidad de Herencia, Reusabilidad) Madurez (Horas de Prueba por fallo) Perfil de Recursos (Plan/Actual) Actividades y Acuerdos Planificados y Documentados Casos de Negocio Plan de Desarrollo de Software Plan de Medida Lista de Riesgos Plan de Proyecto Plan de Iteración Control de Iteración Estado de Control

16 Técnicas UML en el modelo CMM. Nivel 2: Repetible
Seguimiento y Supervisión del Proyecto Software: Reproducir el estado actual y progreso del proceso, permitiendo tomar las acciones de corrección cuando se produzca desviación. Informe de Control de Estado: En cada iteración, y a lo largo de todo el CVS. Entrada de la toma de decisiones Lista de Riesgos: recoge los puntos críticos del proyecto. Entrada de Planificación y de Seguimiento: Impacto del punto crítico Plan de contingencia Control de Cambios: De acuerdo al Plan Inicial - Afectados

17 Técnicas UML en el modelo CMM. Nivel 2: Repetible
Gestión de “Sub-Contratación” de Software: Selección de software cualificado, y gestionarlo correctamente. Definido en los Casos de Negocio. Software para: Gestión de Requisitos Planificación de Proyectos Seguimiento y Control de Proyectos Aseguramiento de Calidad Gestión de Configuración

18 Técnicas UML en el modelo CMM. Nivel 2: Repetible
Garantía de Calidad del Software: Tanto en la IS como en la gestión de procesos. Responsabilidad de todos los implicados y por lo tanto embebida en la organización. Actividades Planificadas: Cada actividad está dotada de un control con los criterios de revisión -> Auditoría Estándares aplicables a actividades y productos: Plantillas Informar del estado a los grupos e individuos implicados: Añadir a las entradas de calidad Informes de recursos (técnicos y financieros) Medidas: Progreso (LOC, NC, Reusabilidad ...) Estabilidad (Tip.de Reusabilidad, …) Adaptabilidad (Costes de Reusabilidad) Modularidad (Impacto de Extensiones) Calidad (Error descubierto, Densidad, Profundidad de Herencia, Reusabilidad) Madurez (Horas de Prueba por fallo) Perfil de Recursos (Plan/Actual)

19 Técnicas UML en el modelo CMM. Nivel 2: Repetible
Gestión de Configuración del Software: Establecer y mantener la integridad de los productos del proyecto. Plan de Gestión de Configuración e Integración Descripción de la configuración de control y de su gestión. Identificación y gestión de los cambios en los productos software Información y ayuda en el rastreo de las líneas base a todos los implicados Control de Versiones Modelos de Proceso y Configuración de Modelos Gestión de Cambios y Versiones

20 Conclusión La aplicación del Modelo de Proceso de Desarrollo con UML en un proyecto software, permite situar a la organización en el nivel 2 del modelo CMM La definición del Modelo de Proceso de Desarrollo con UML en la organización, puede adecuarse para llevar a cabo proyectos con otro tipo de productos, y situarla en el nivel 3
