EQUILIBRIO DE FASES DE SUSTANCIAS PURAS

Presentación del tema: "EQUILIBRIO DE FASES DE SUSTANCIAS PURAS"— Transcripción de la presentación:

1 EQUILIBRIO DE FASES DE SUSTANCIAS PURAS

2 Al inicio del curso decíamos que…

3 Calcular flujos de energía
El ingeniero utiliza la termodinámica para abordar dos tipos de problemas: Calcular flujos de energía Caracterizar estados de equilibrio

4 Ahora vamos a establecer los Criterios termodinámicos
de equilibrio

5 DEPENDEN DE LAS RESTRICCIONES IMPUESTAS AL SISTEMA

6 CERRADO, ISOTÉRMICO, con límites fijos CERRADO, ISOTÉRMICO, ISOBÁRICO
SISTEMA RESTRICCIONES EVOLUCIÓN EQUILIBRIO ESTABILIDAD AISLADO U=cte V=cte S creciente CERRADO, ISOTÉRMICO, con límites fijos T=cte A decreciente CERRADO, ISOTÉRMICO, ISOBÁRICO P=cte G decreciente S máxima < 0 A mínima > 0 G mínima > 0

7 estado de equilibrio estable
Examinaremos las condiciones para la existencia de un estado de equilibrio estable en un sistema de un componente, permitiendo que se presente en varias fases

8 Describimos el modelo del sistema…
un sistema aislado constituido por dos fases de una misma sustancia, separadas por una interfase, permeable (abierta al intercambio de materia) elástica (abierta al intercambio de trabajo de volumen) diatérmica (abierta al intercambio de calor) Las dos fases son homogéneas y la discontinuidad en sus propiedades está localizada en la interfase fase I fase II

9 Obtener relaciones que vinculen sus propiedades en esa situación.
Supongamos que el sistema descripto se encuentra, inicialmente, fuera del equilibrio Nuestros objetivos serán: Caracterizar, en términos de sus propiedades intensivas, la situación final de equilibrio a la cual llegará. Obtener relaciones que vinculen sus propiedades en esa situación.

10 Haremos uso de los balances de materia, energía y entropía, y las relaciones termodinámicas que estudiamos en la unidad anterior.

11 Para cada fase

12 Conservación de las propiedades extensivas

13 …pero la entropía es una propiedad extensiva no conservada:

14 Aplicando lo anterior al sistema total…

15 Cuando el sistema aislado llega al equilibrio: … lo único que garantiza que dS sea CERO en la expresión anterior, para cualquier variación de energía interna, volumen y número de moles en cada fase, es que los tres paréntesis sean CERO.

16 CONCLUIMOS… Las condiciones para la existencia de un EEE en un sistema de un componente, con varias fases, son: La temperatura es la misma en todas las fases en equilibrio, La presión es la misma en todas las fases en equilibrio, La Energía Libre de Gibbs molar es la misma en todas las fases en equilibrio.

17 Analicemos, entonces, el comportamiento de esta función “G molar para cada fase pura”, en función de P y T:

18 Expresión de la Energía Libre de Gibbs molar para las diferentes fases puras, a T cte:
GAS IDEAL LÍQUIDO INCOMPRESIBLE, Y SÓLIDO

19 Expresión de la Energía Libre de Gibbs molar para las diferentes fases puras, a P cte: Desestimando la variación de la entropía molar con la temperatura, se puede considerar que esta expresión es válida para cualquier fase.

20 Primeras derivadas de la Energía Libre de Gibbs molar:

21 Gráficos de Energía Libre de Gibbs Molar y su
primera derivada en función de P, a T constante sólido líquido vapor Pv del líquido Vmolar

22 Gráficos de Energía Libre de Gibbs Molar y su
primera derivada en función de T, a P constante sólido líquido vapor Tvaporización del líquido Smolar

23 Igual Gmolar→equilibrio (coexistencia de fases)
Propiedades de “transición de fase” de una sustancia: Temperatura de transición Presión de transición Entropía molar de transición Volumen molar de transición

24 DIAGRAMA DE FASES DEL DIÓXIDO DE CARBONO

25 REGLA DE LAS FASES, de GIBBS, para sistemas con un componente y P fases
F grados de libertad P número de fases F = número de variables – número de restricciones Número de variables = 2P Número de restricciones = 3(P-1) F = 2P – 3(P-1) F = 3-P

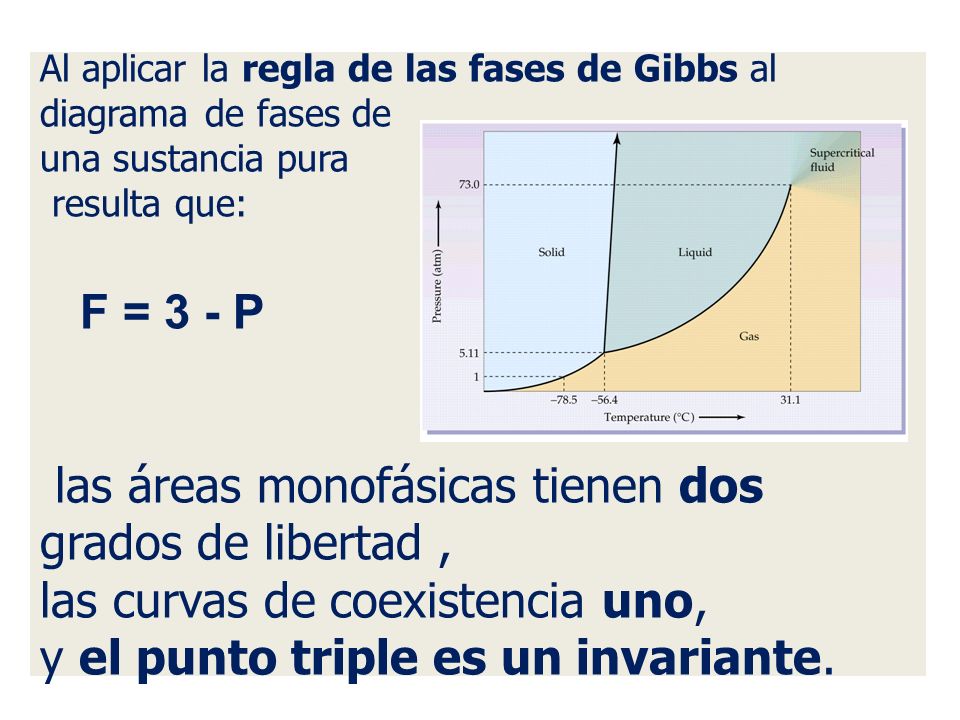

26 Al aplicar la regla de las fases de Gibbs al diagrama de fases de una sustancia pura resulta que: F = 3 - P las áreas monofásicas tienen dos grados de libertad , las curvas de coexistencia uno, y el punto triple es un invariante.

27 Al aumentar la temperatura
Al aumentar la temperatura . Disminuye la diferencia entre las derivadas de Gmolar respecto de P para el vapor y para el líquido. A la “Temperatura Crítica”: ¡LOS VOLÚMENES MOLARES Y, POR LO TANTO, LAS DENSIDADES SON IGUALES! Se trata de una única fase.

28 Al aumentar la presión Disminuye la diferencia entre las derivadas de Gmolar respecto de T para el vapor y para el líquido. A la “Presión Crítica”: Consecuentemente, se anula la entalpía de vaporización, ¡pues no hay “vaporización”!

29 Se llaman TRANSICIONES DE PRIMER ORDEN a aquellas en las que la discontinuidad aparece en las primeras derivadas de la función que describe el sistema (asociadas al volumen molar y la entropía molar) Ejemplos de transiciones de primer orden: vaporización, fusión, sublimación. En las transiciones DE SEGUNDO ORDEN la función y su primera derivada son contínuas en los puntos de transición y la discontinuidad aparece en las segundas derivadas (asociadas a la compresibilidad isotérmica, y a la capacidad calorífica) Es el caso del Punto Crítico.

30 Una sustancia que se encuentra a una temperatura y presión mayores que su PC y TC se denomina FLUIDO SUPERCRÍTICO, y posee interesantes propiedades de transporte (baja viscosidad y tensión superficial, altos coeficientes de difusión y de trasferencia de calor). Por esa razón, desde hace un par de décadas se estudia una variedad de aplicaciones para estos fluidos, como por ejemplo: fluidos de transferencia de calor solventes de extracción, en industria alimentaria solventes en medios de reacción, en reemplazo de los solventes orgánicos tradicionales, que en su mayoría presentan problemas ambientales.

31 Ahora vamos a generar la ecuación de las curvas de equilibrio:

32 ECUACIÓN DE CLAPEYRON

33 Notemos que la ecuación de Clapeyron no es otra cosa que… LA ECUACIÓN QUE REPRESENTA LAS CURVAS DE COEXISTENCIA DE DOS FASES PURAS EN EL DIAGRAMA DE FASES DE LA SUSTANCIA.

34 Incorporemos, ahora, algunas en la ecuación de Clapeyron
aproximaciones en la ecuación de Clapeyron Cuando una de las fases en equilibrio es el vapor de la sustancia, se puede desestimar el volumen molar de la fase condensada frente al del vapor, y, si consideramos válido que el vapor se comporte como un gas ideal,

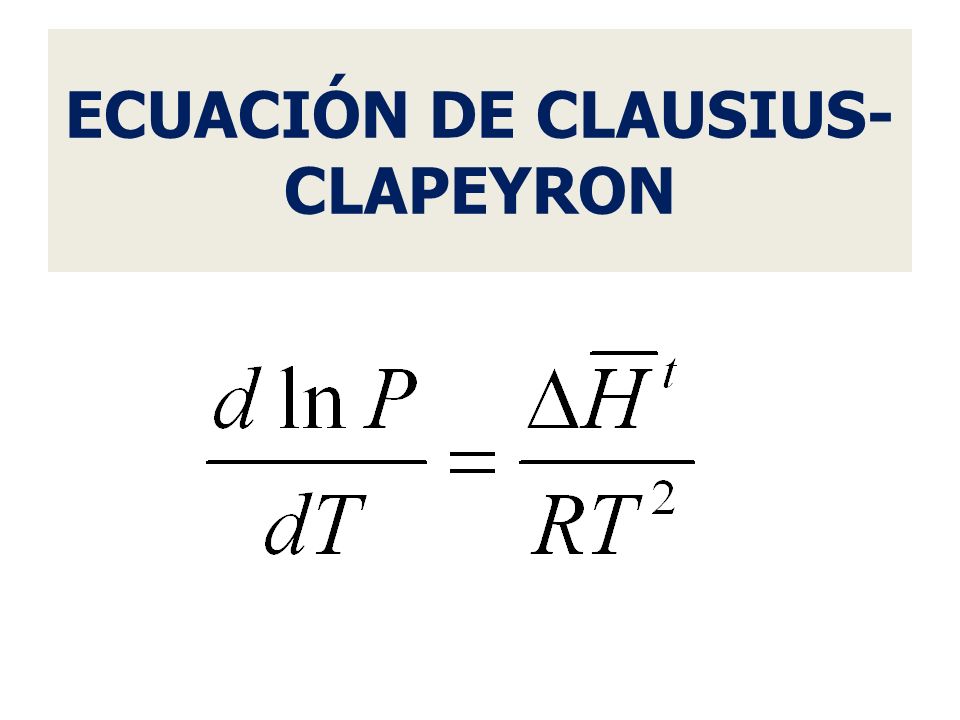

35 ECUACIÓN DE CLAUSIUS-CLAPEYRON

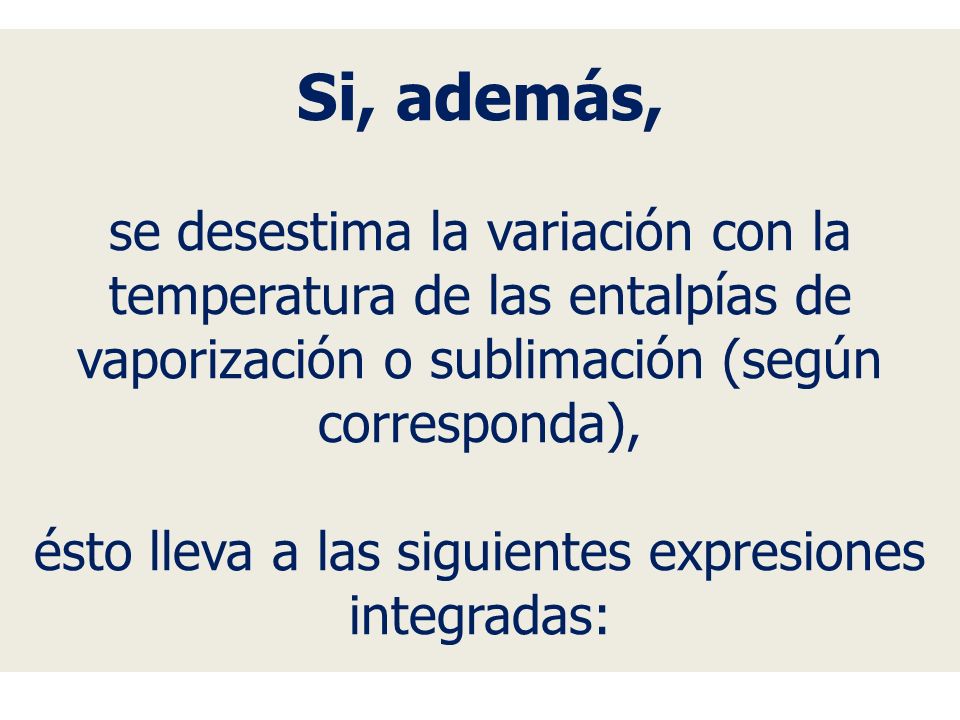

36 Si, además, se desestima la variación con la temperatura de las entalpías de vaporización o sublimación (según corresponda), ésto lleva a las siguientes expresiones integradas:

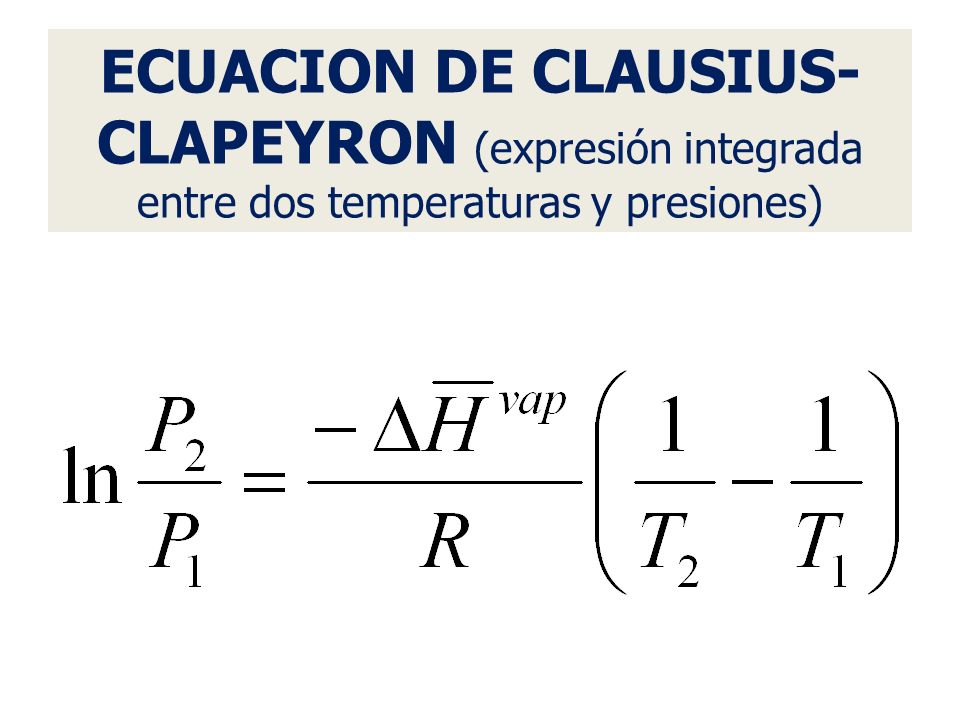

37 ECUACION DE CLAUSIUS- CLAPEYRON (expresión integrada entre dos temperaturas y presiones)
