CASA DE LA CASCADA FRANK LLOYD WRIGHT

CASA DE LA CASCADA FRANK LLOYD WRIGHT
TEORÍA DE LA ARQUITECTURA II ARQ. N. ALBERTO PÉREZ NUILA. ALUMNO: OBED CLEMENTE VELÁZQUEZ

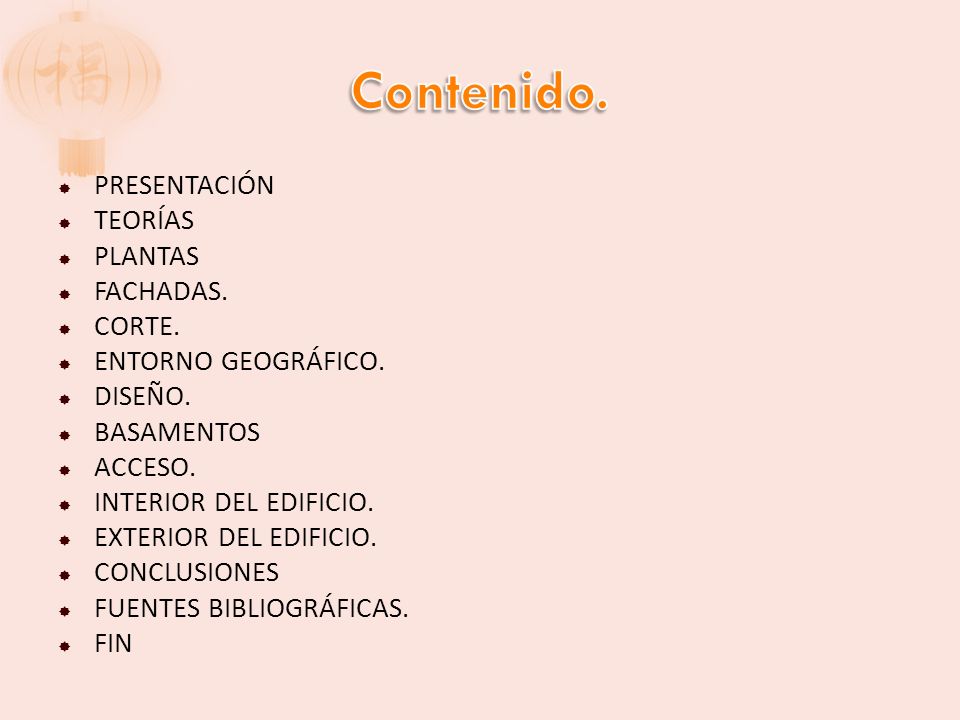

Contenido. PRESENTACIÓN TEORÍAS PLANTAS FACHADAS. CORTE.
ENTORNO GEOGRÁFICO. DISEÑO. BASAMENTOS ACCESO. INTERIOR DEL EDIFICIO. EXTERIOR DEL EDIFICIO. CONCLUSIONES FUENTES BIBLIOGRÁFICAS. FIN

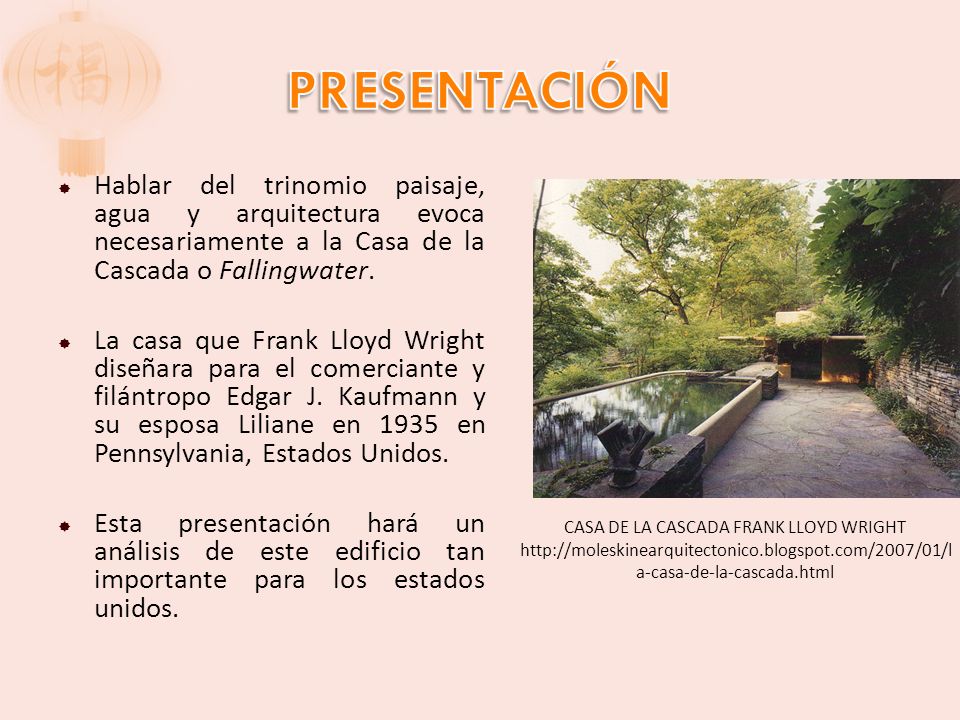

PRESENTACIÓN Hablar del trinomio paisaje, agua y arquitectura evoca necesariamente a la Casa de la Cascada o Fallingwater. La casa que Frank Lloyd Wright diseñara para el comerciante y filántropo Edgar J. Kaufmann y su esposa Liliane en 1935 en Pennsylvania, Estados Unidos. Esta presentación hará un análisis de este edificio tan importante para los estados unidos. CASA DE LA CASCADA FRANK LLOYD WRIGHT

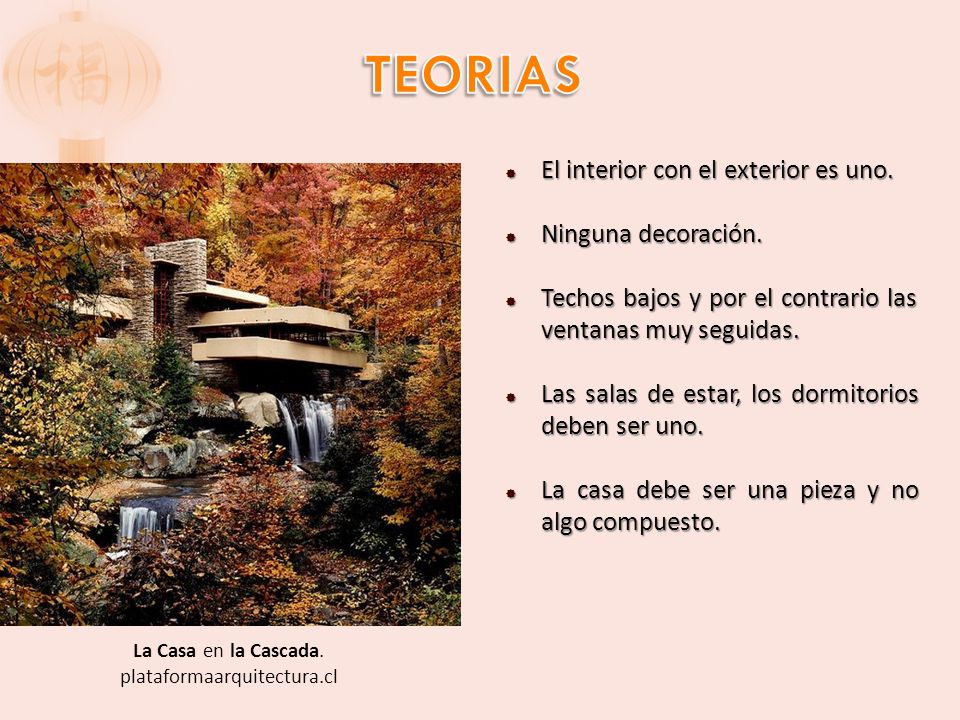

TEORIAS El interior con el exterior es uno. Ninguna decoración.
Techos bajos y por el contrario las ventanas muy seguidas. Las salas de estar, los dormitorios deben ser uno. La casa debe ser una pieza y no algo compuesto. La Casa en la Cascada. plataformaarquitectura.cl

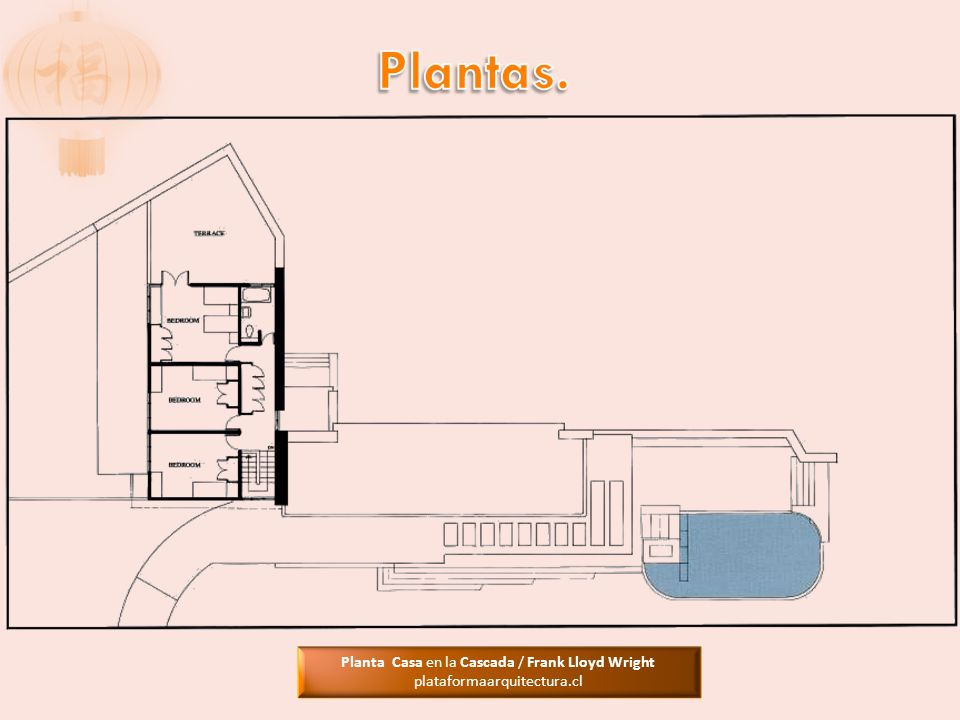

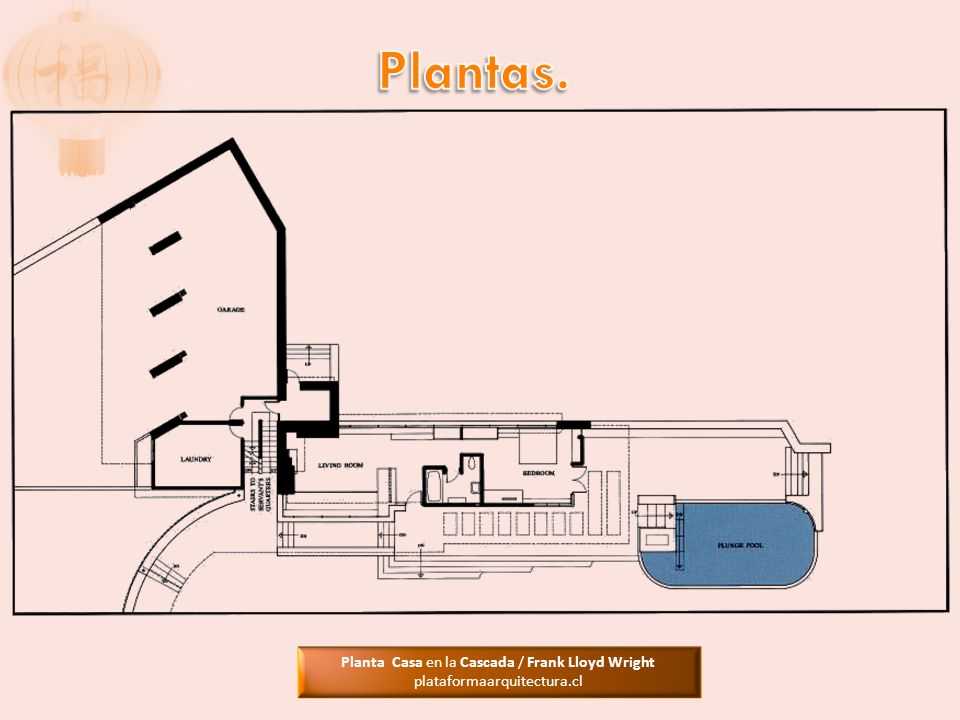

Planta Casa en la Cascada / Frank Lloyd Wright
Plantas. Planta Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

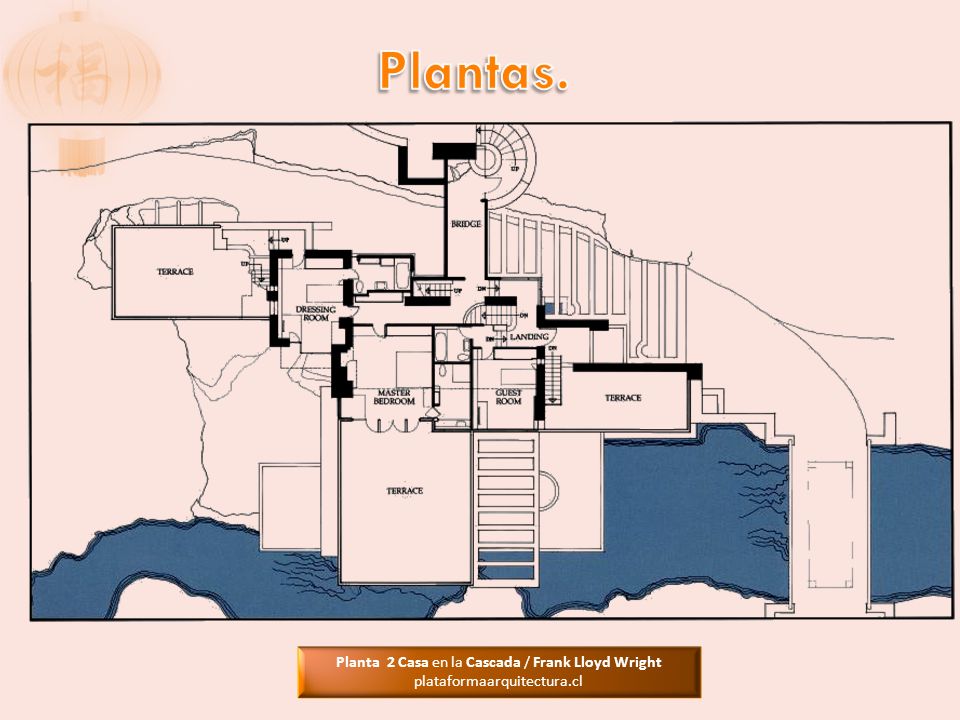

Planta 1 Casa en la Cascada / Frank Lloyd Wright

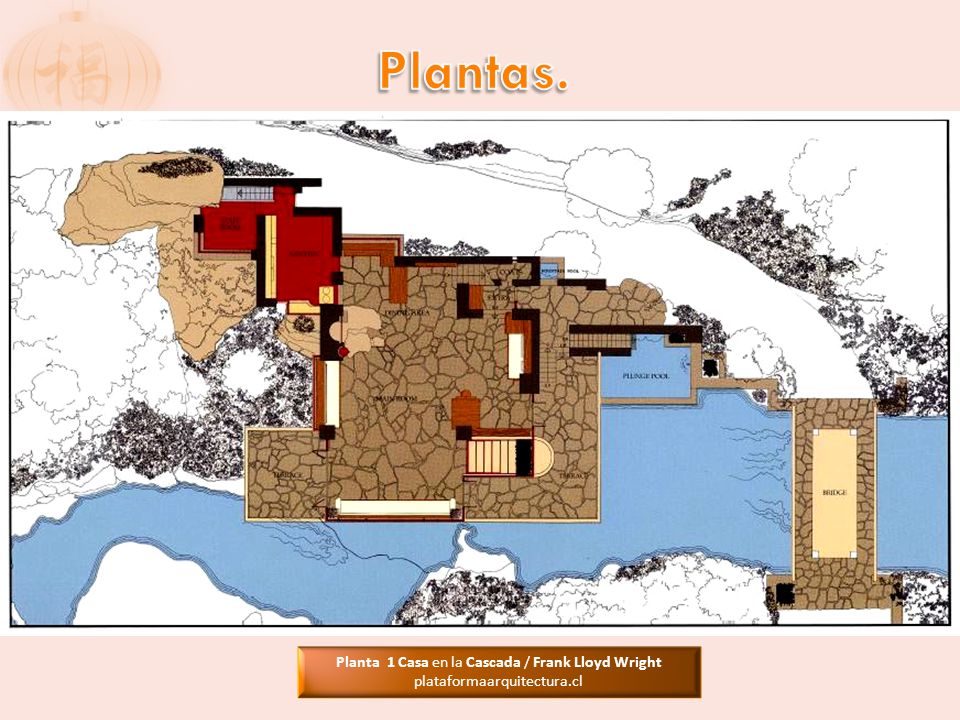

Plantas. Planta 1 Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

Plantas. CASA DE LA CASCADA FRANK LLOYD WRIGHT
CASA DE LA CASCADA FRANK LLOYD WRIGHT

Casa en la Cascada / Frank Lloyd Wright

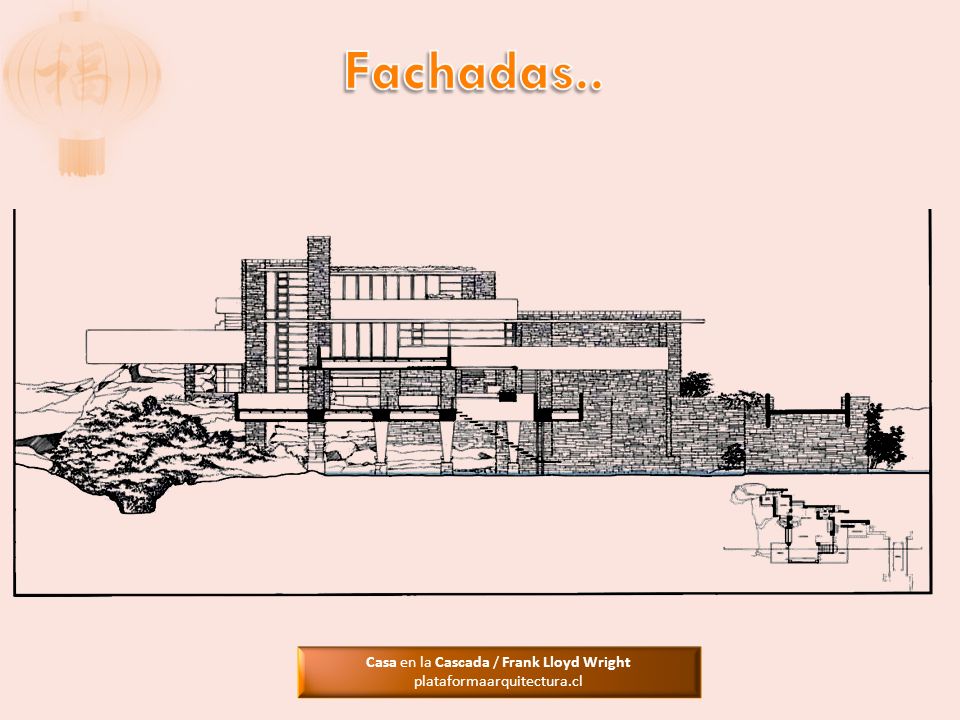

Fachadas.. Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

Elevación sur Casa en la Cascada / Frank Lloyd Wright
Fachada. Elevación sur Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

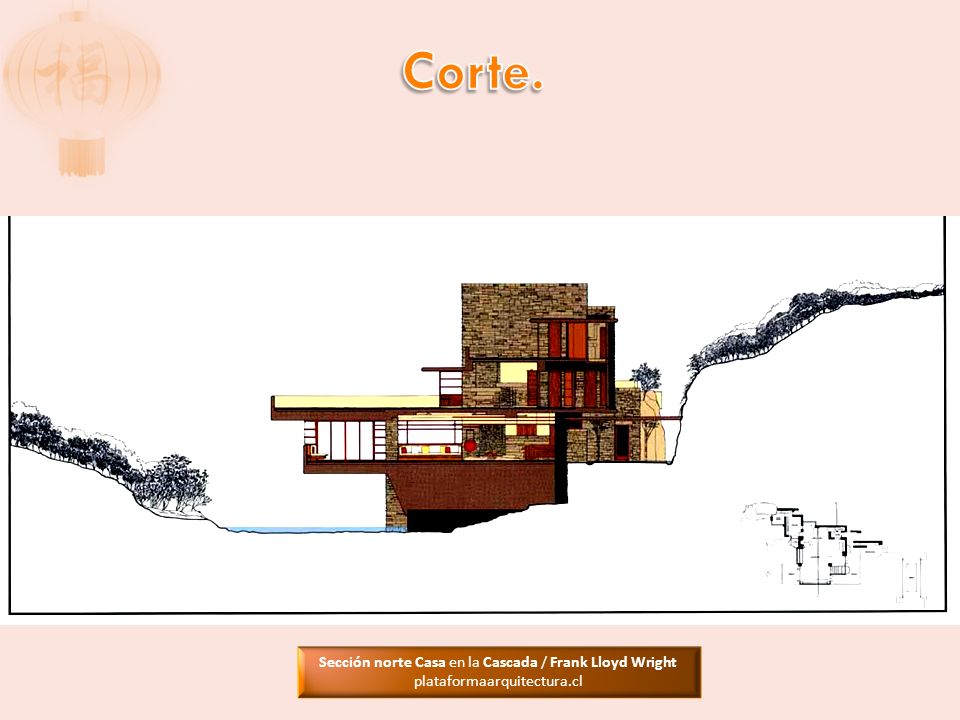

Sección norte Casa en la Cascada / Frank Lloyd Wright
Corte. Sección norte Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

E.J. Kaufmann y Wright en el Taliesin (Foto cortesía de WPC)

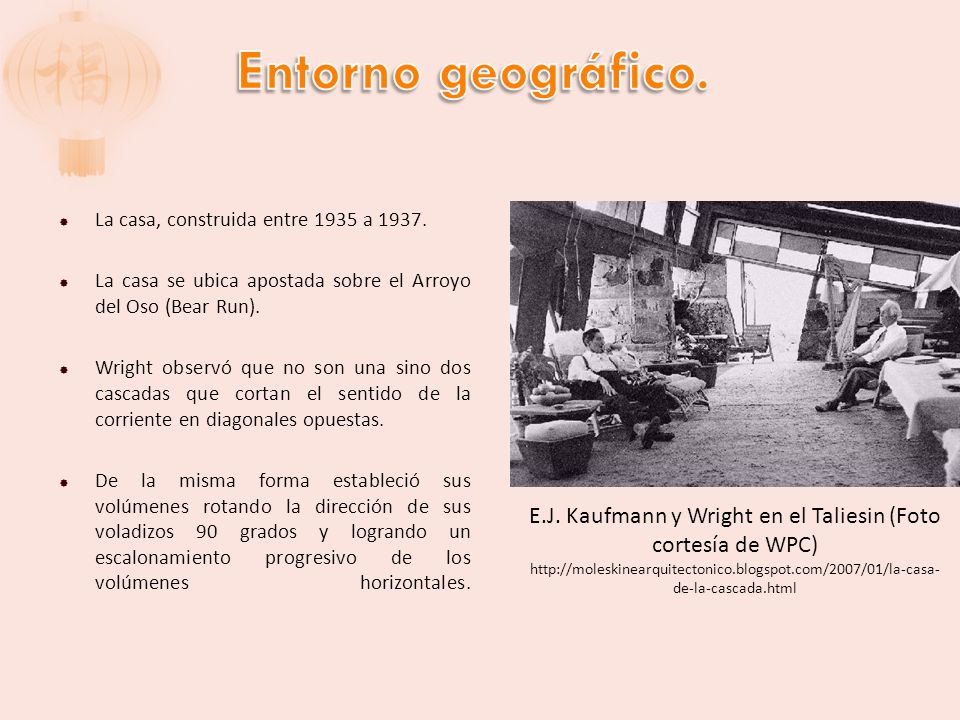

Entorno geográfico. La casa, construida entre 1935 a 1937. La casa se ubica apostada sobre el Arroyo del Oso (Bear Run). Wright observó que no son una sino dos cascadas que cortan el sentido de la corriente en diagonales opuestas. De la misma forma estableció sus volúmenes rotando la dirección de sus voladizos 90 grados y logrando un escalonamiento progresivo de los volúmenes horizontales. E.J. Kaufmann y Wright en el Taliesin (Foto cortesía de WPC)

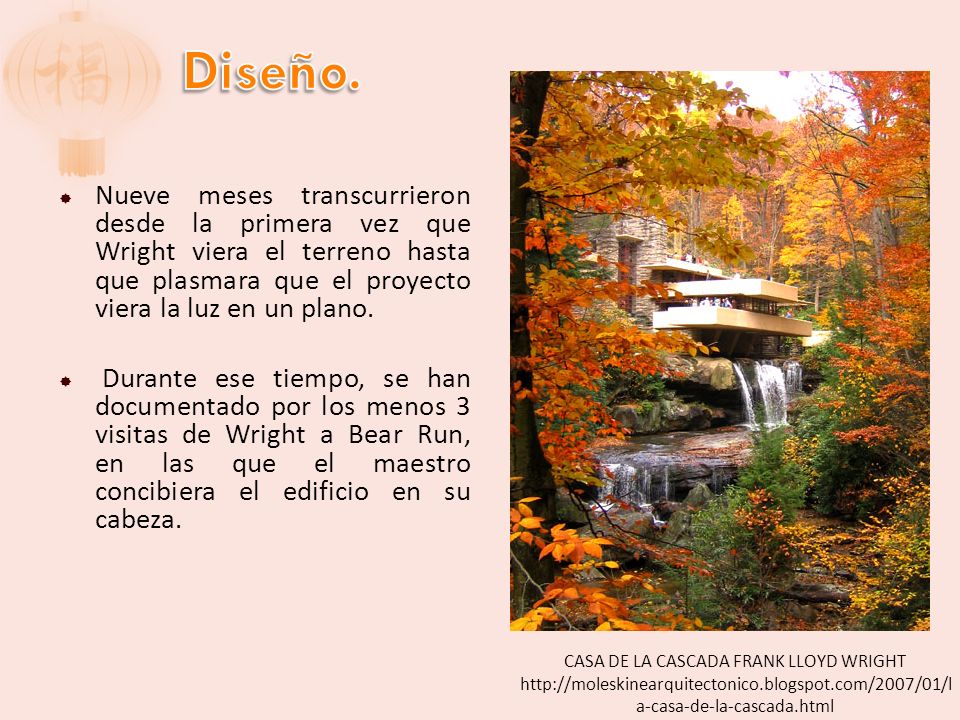

Diseño. Nueve meses transcurrieron desde la primera vez que Wright viera el terreno hasta que plasmara que el proyecto viera la luz en un plano. Durante ese tiempo, se han documentado por los menos 3 visitas de Wright a Bear Run, en las que el maestro concibiera el edificio en su cabeza. CASA DE LA CASCADA FRANK LLOYD WRIGHT

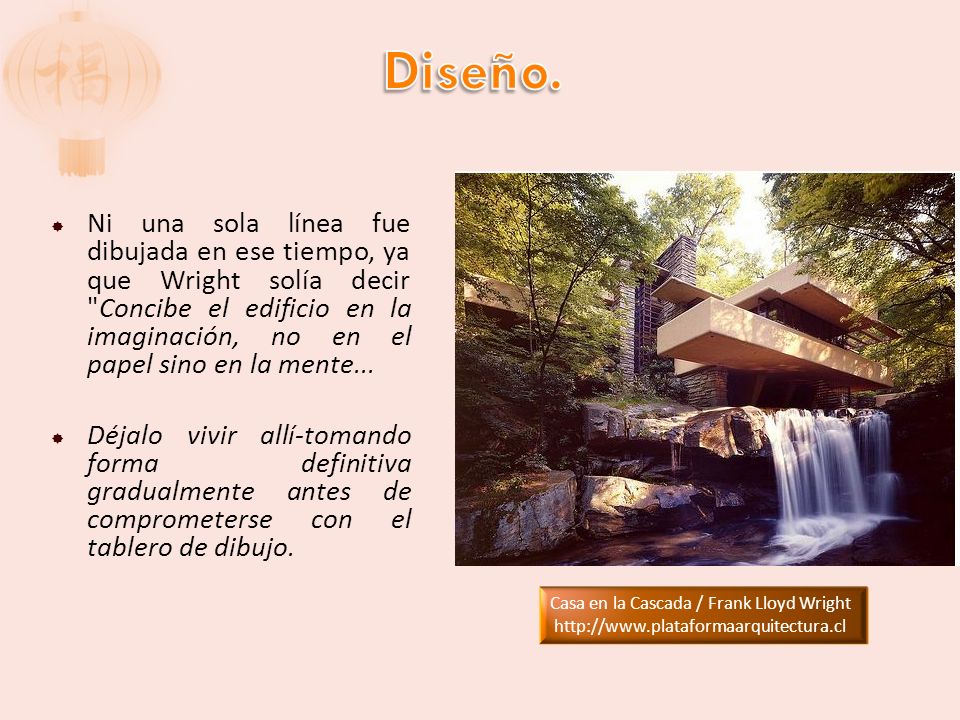

Diseño. Ni una sola línea fue dibujada en ese tiempo, ya que Wright solía decir "Concibe el edificio en la imaginación, no en el papel sino en la mente... Déjalo vivir allí-tomando forma definitiva gradualmente antes de comprometerse con el tablero de dibujo. Casa en la Cascada / Frank Lloyd Wright

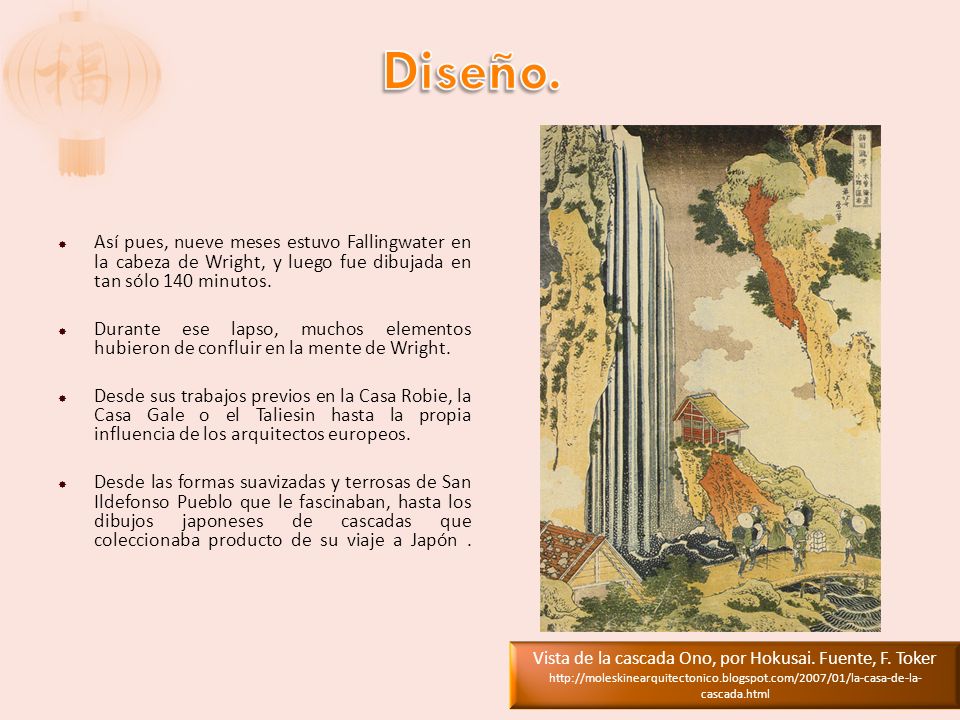

Diseño. Así pues, nueve meses estuvo Fallingwater en la cabeza de Wright, y luego fue dibujada en tan sólo 140 minutos. Durante ese lapso, muchos elementos hubieron de confluir en la mente de Wright. Desde sus trabajos previos en la Casa Robie, la Casa Gale o el Taliesin hasta la propia influencia de los arquitectos europeos. Desde las formas suavizadas y terrosas de San Ildefonso Pueblo que le fascinaban, hasta los dibujos japoneses de cascadas que coleccionaba producto de su viaje a Japón . Vista de la cascada Ono, por Hokusai. Fuente, F. Toker

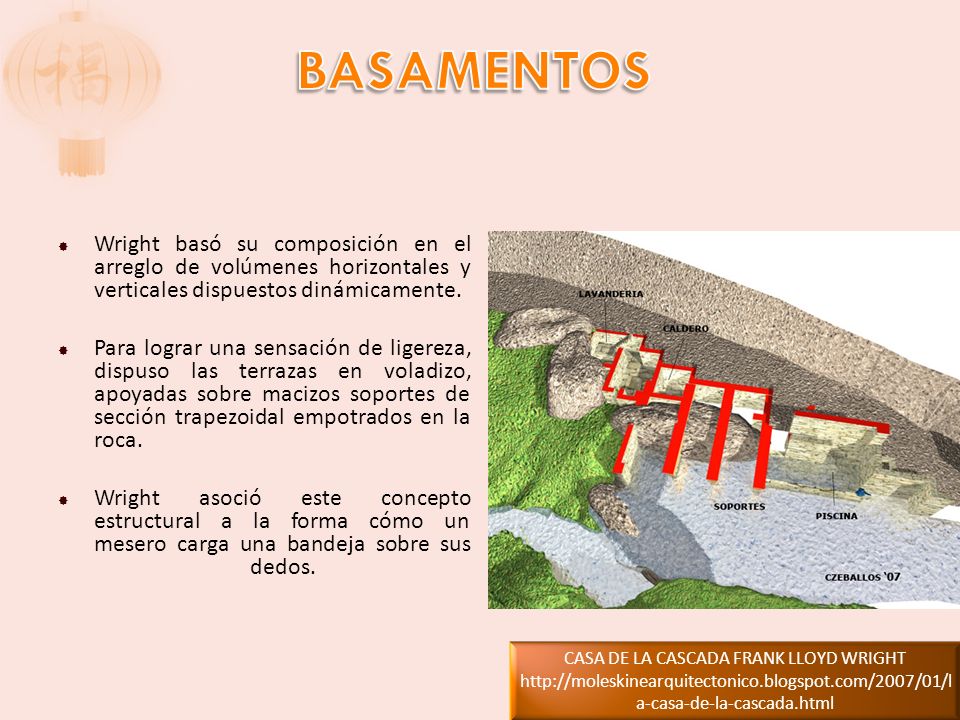

BASAMENTOS Wright basó su composición en el arreglo de volúmenes horizontales y verticales dispuestos dinámicamente. Para lograr una sensación de ligereza, dispuso las terrazas en voladizo, apoyadas sobre macizos soportes de sección trapezoidal empotrados en la roca. Wright asoció este concepto estructural a la forma cómo un mesero carga una bandeja sobre sus dedos. CASA DE LA CASCADA FRANK LLOYD WRIGHT

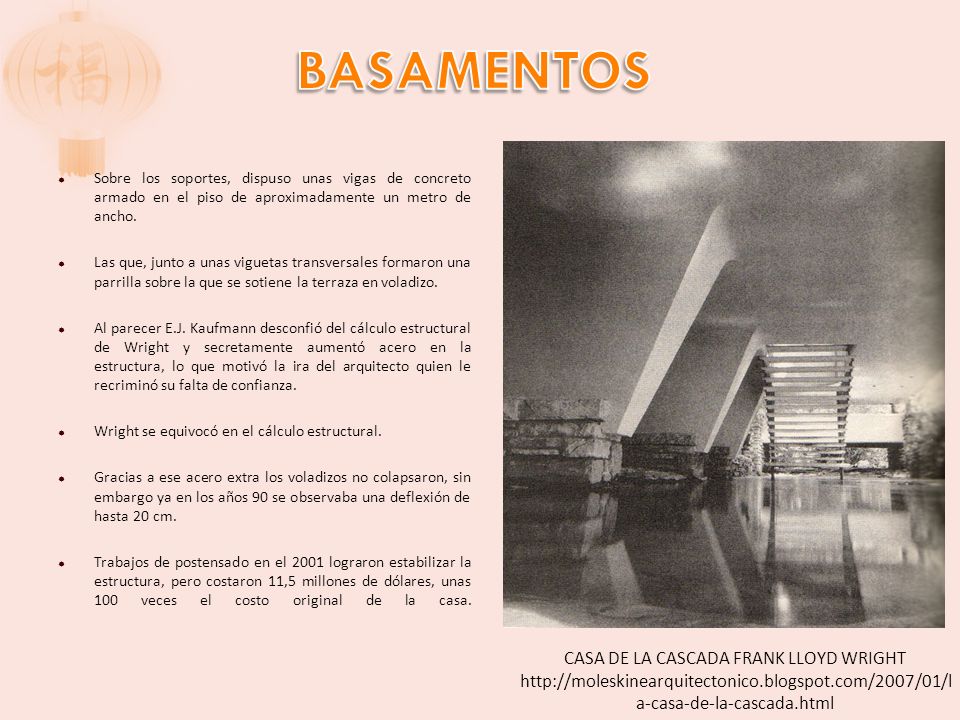

BASAMENTOS Sobre los soportes, dispuso unas vigas de concreto armado en el piso de aproximadamente un metro de ancho. Las que, junto a unas viguetas transversales formaron una parrilla sobre la que se sotiene la terraza en voladizo. Al parecer E.J. Kaufmann desconfió del cálculo estructural de Wright y secretamente aumentó acero en la estructura, lo que motivó la ira del arquitecto quien le recriminó su falta de confianza. Wright se equivocó en el cálculo estructural. Gracias a ese acero extra los voladizos no colapsaron, sin embargo ya en los años 90 se observaba una deflexión de hasta 20 cm. Trabajos de postensado en el 2001 lograron estabilizar la estructura, pero costaron 11,5 millones de dólares, unas 100 veces el costo original de la casa. CASA DE LA CASCADA FRANK LLOYD WRIGHT

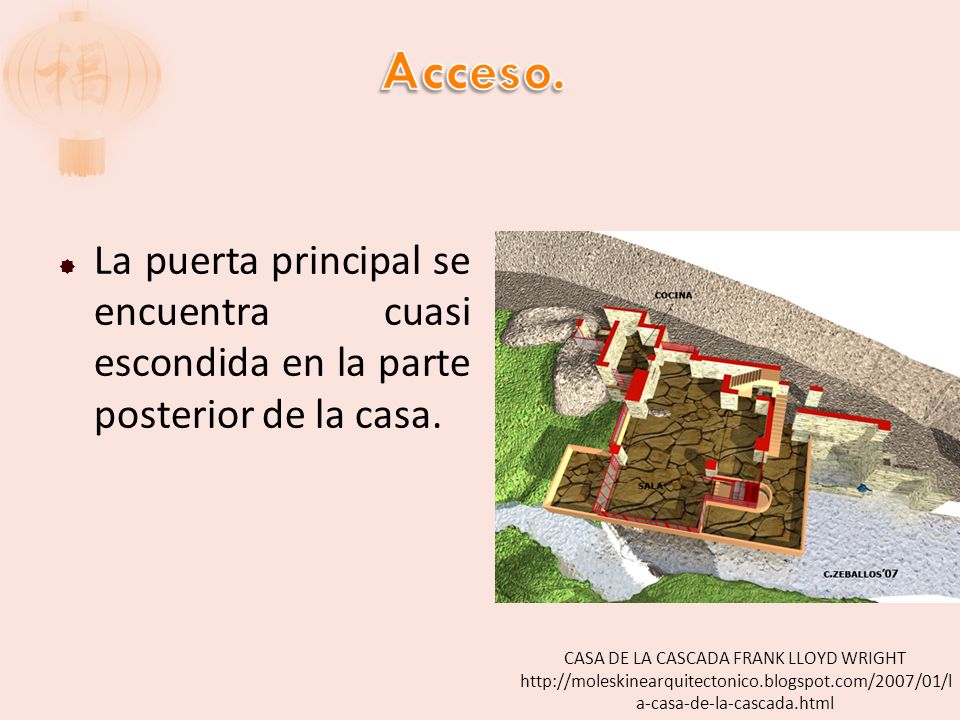

Acceso. La puerta principal se encuentra cuasi escondida en la parte posterior de la casa. CASA DE LA CASCADA FRANK LLOYD WRIGHT

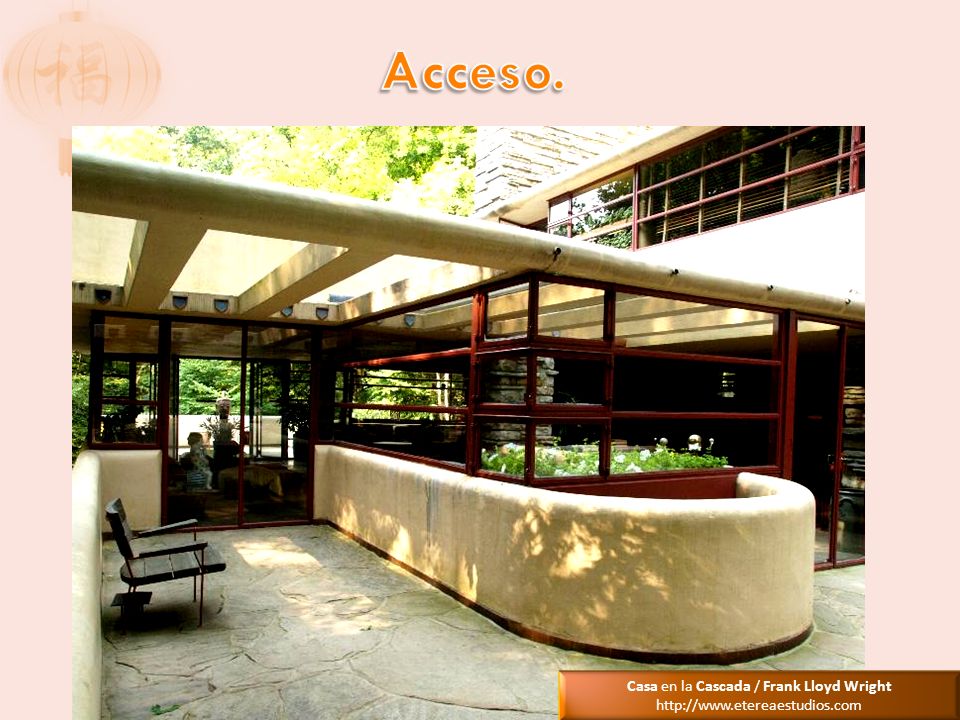

Acceso. Casa en la Cascada / Frank Lloyd Wright

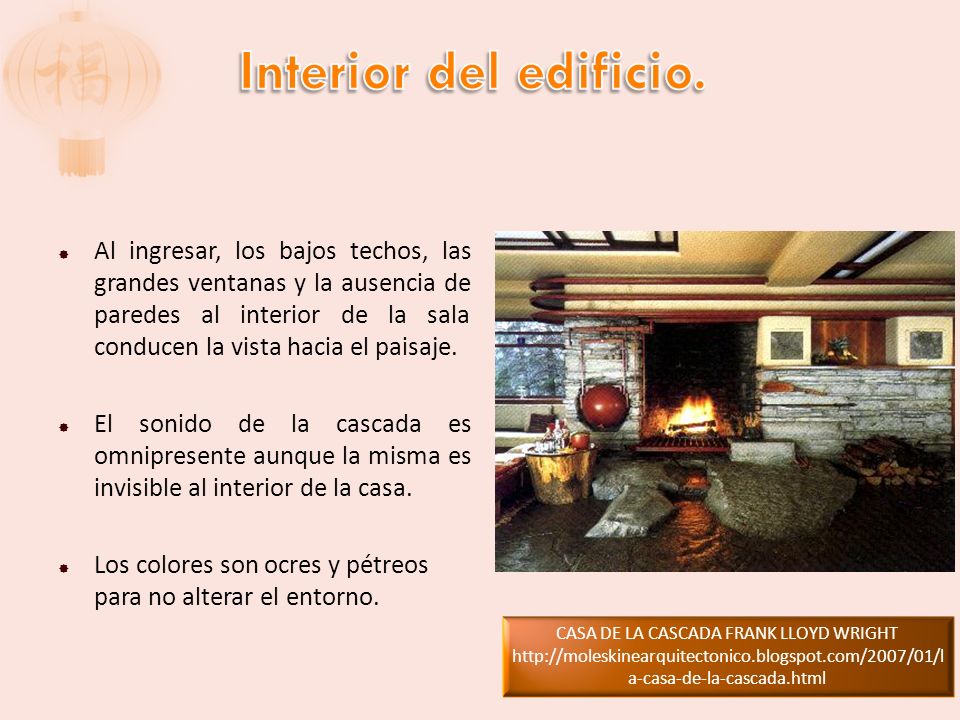

Interior del edificio. Al ingresar, los bajos techos, las grandes ventanas y la ausencia de paredes al interior de la sala conducen la vista hacia el paisaje. El sonido de la cascada es omnipresente aunque la misma es invisible al interior de la casa. Los colores son ocres y pétreos para no alterar el entorno. CASA DE LA CASCADA FRANK LLOYD WRIGHT

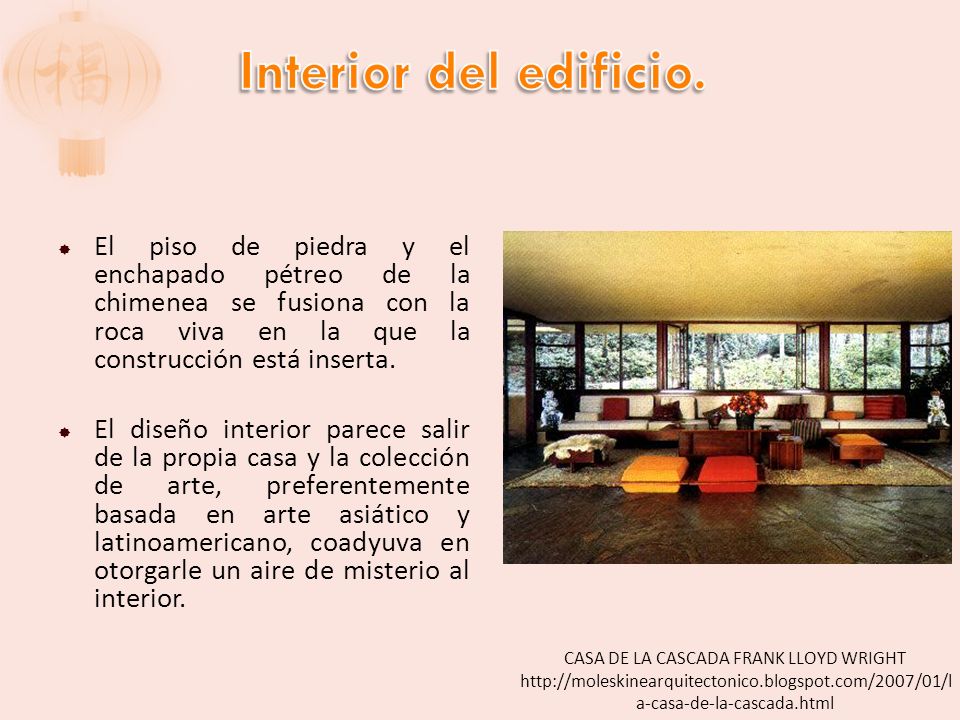

Interior del edificio. El piso de piedra y el enchapado pétreo de la chimenea se fusiona con la roca viva en la que la construcción está inserta. El diseño interior parece salir de la propia casa y la colección de arte, preferentemente basada en arte asiático y latinoamericano, coadyuva en otorgarle un aire de misterio al interior. CASA DE LA CASCADA FRANK LLOYD WRIGHT

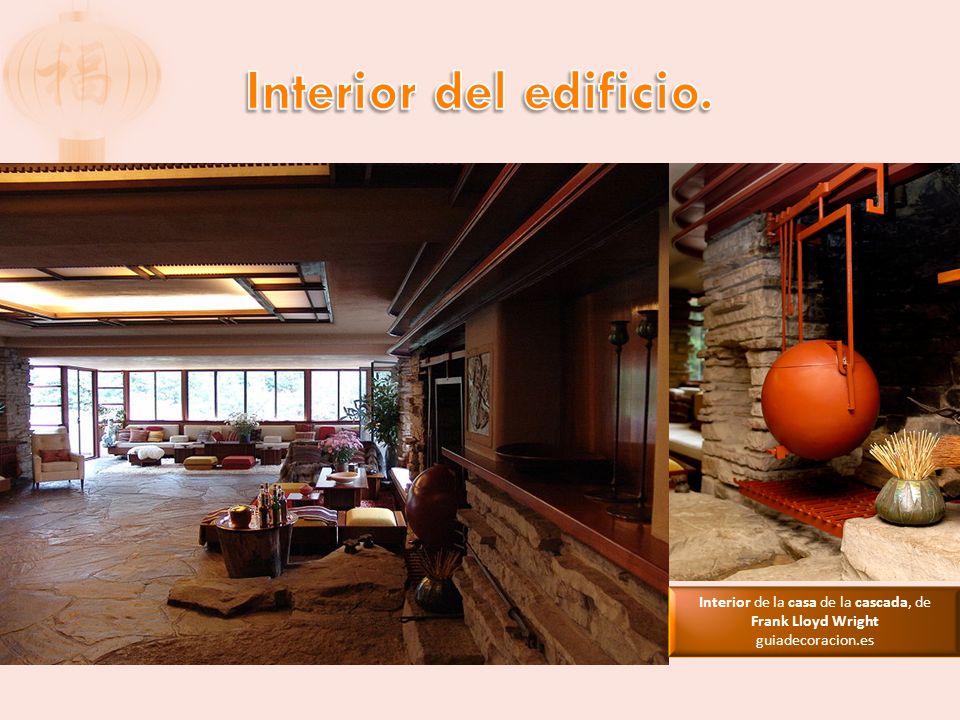

Interior de la casa de la cascada, de Frank Lloyd Wright
Interior del edificio. Interior de la casa de la cascada, de Frank Lloyd Wright guiadecoracion.es

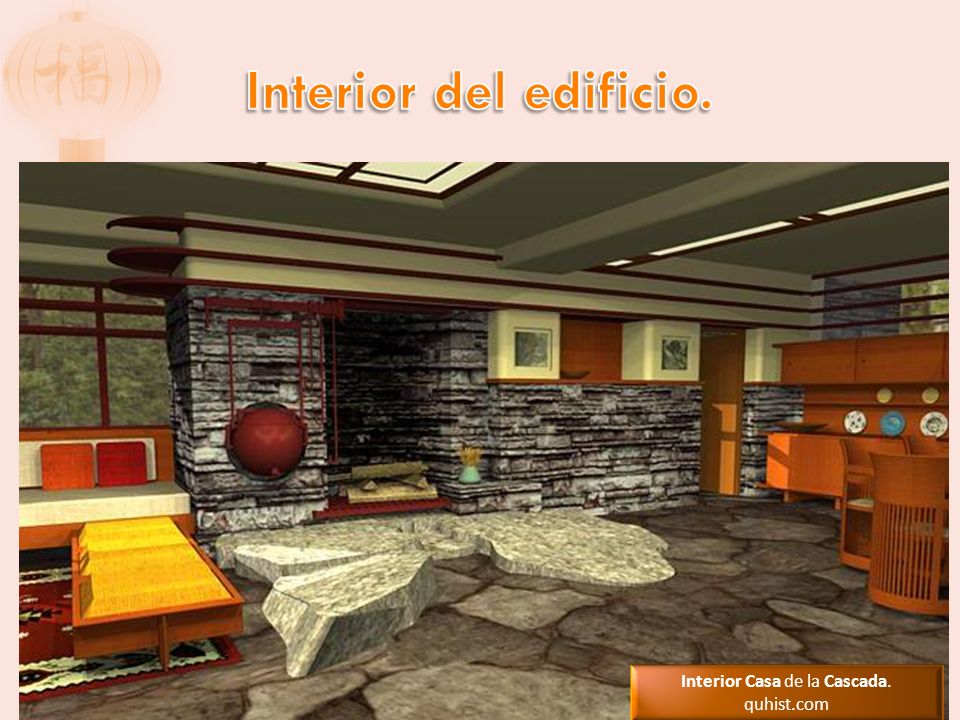

Interior Casa de la Cascada.
Interior del edificio. Interior Casa de la Cascada. quhist.com

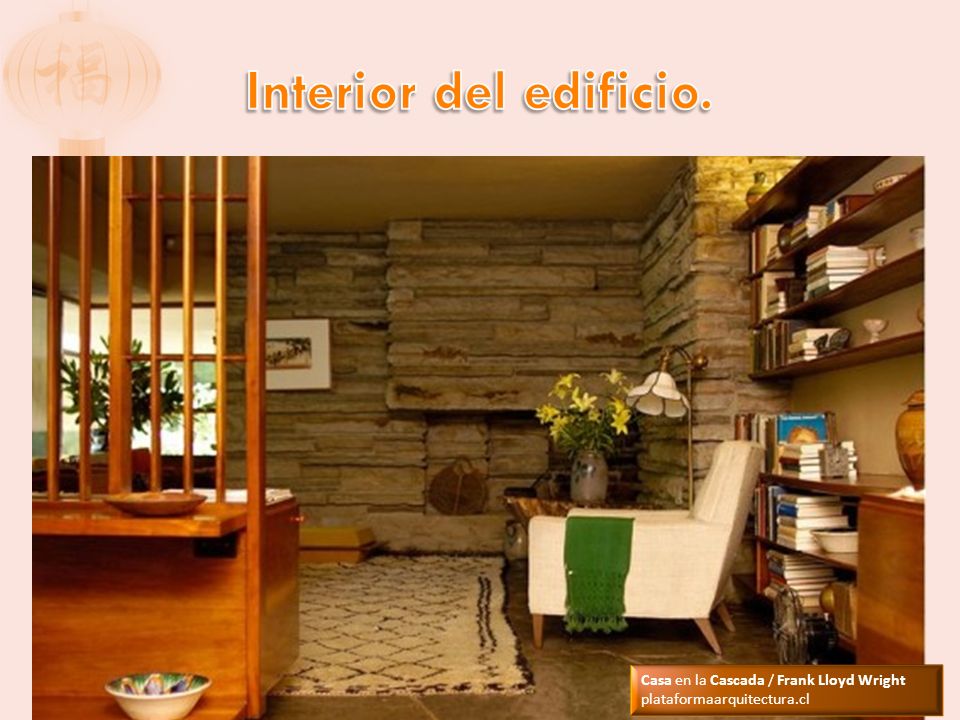

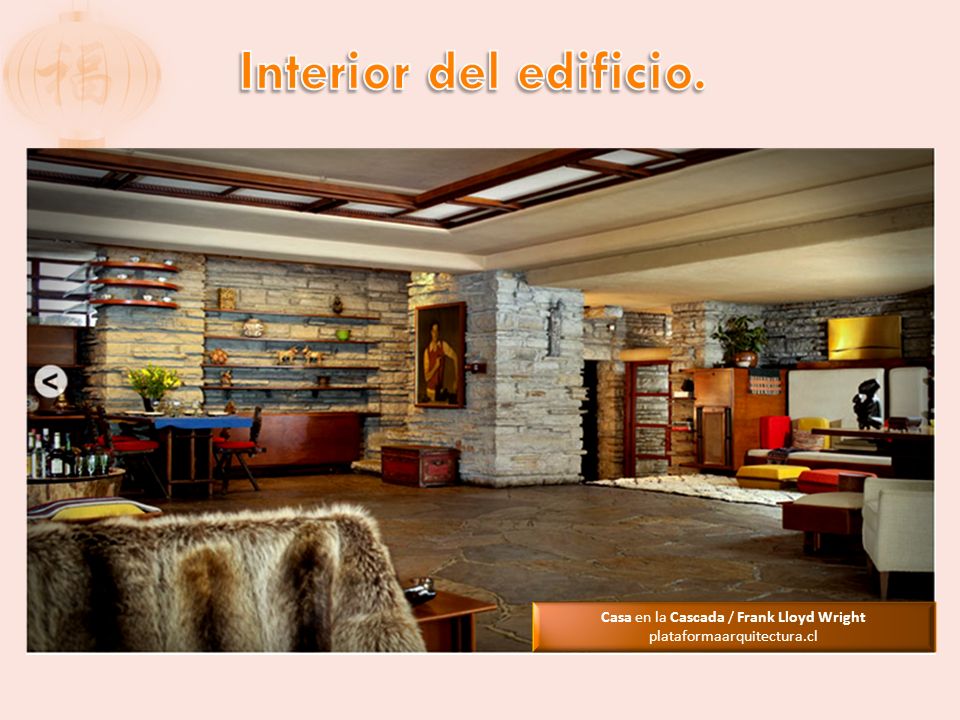

Interior del edificio. Casa en la Cascada / Frank Lloyd Wright

Interior del edificio. Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

Interior del edificio. Casa en la Cascada / Frank Lloyd Wright
plataformaarquitectura.cl

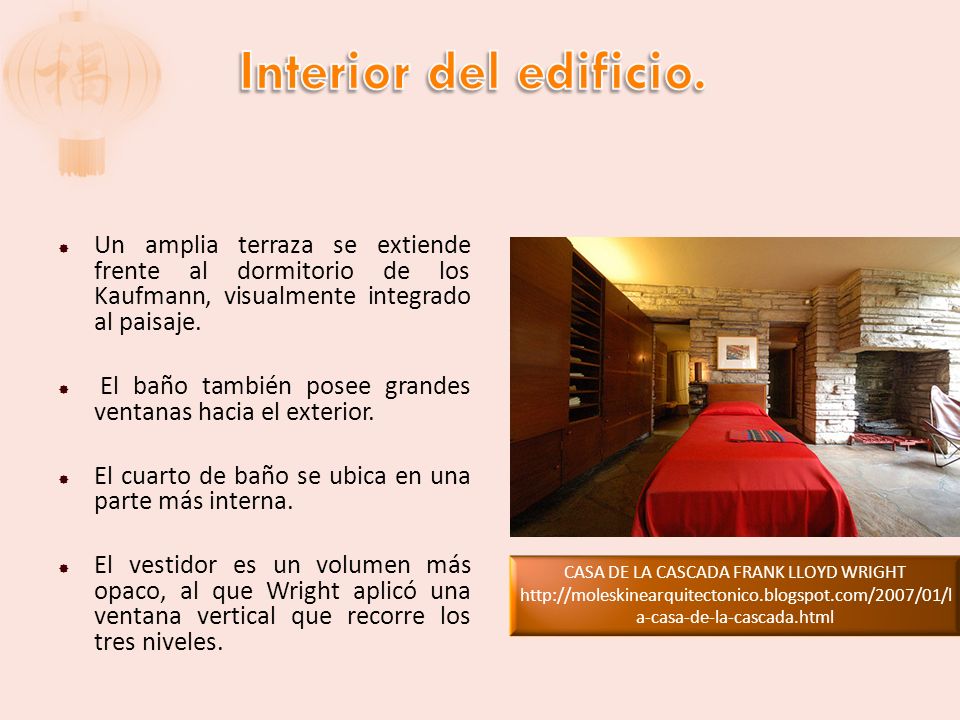

Interior del edificio. Un amplia terraza se extiende frente al dormitorio de los Kaufmann, visualmente integrado al paisaje. El baño también posee grandes ventanas hacia el exterior. El cuarto de baño se ubica en una parte más interna. El vestidor es un volumen más opaco, al que Wright aplicó una ventana vertical que recorre los tres niveles. CASA DE LA CASCADA FRANK LLOYD WRIGHT

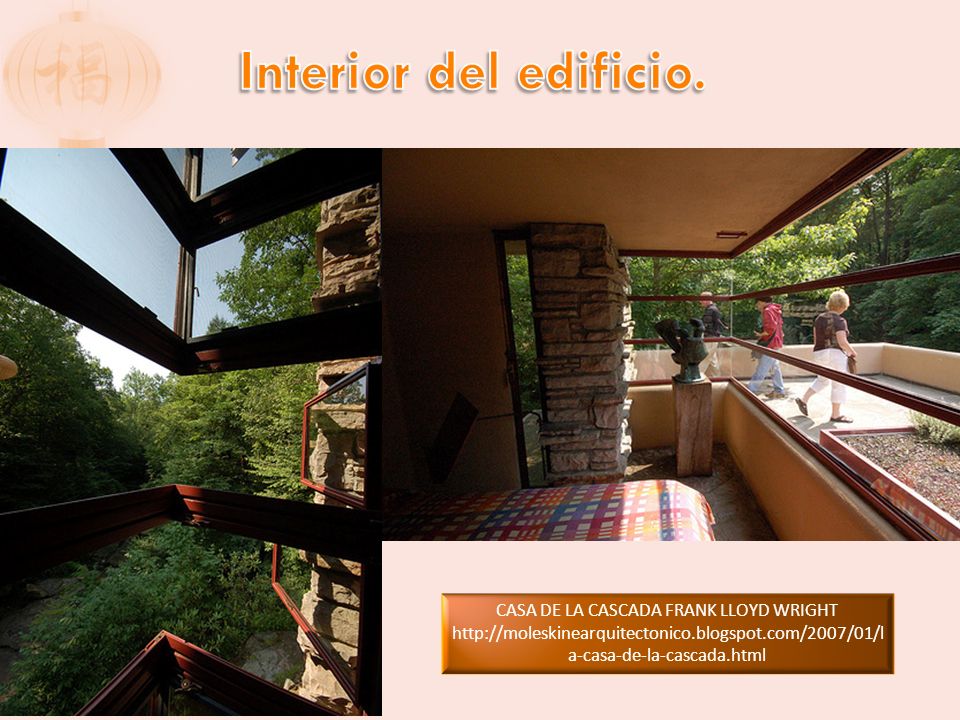

Interior del edificio. CASA DE LA CASCADA FRANK LLOYD WRIGHT

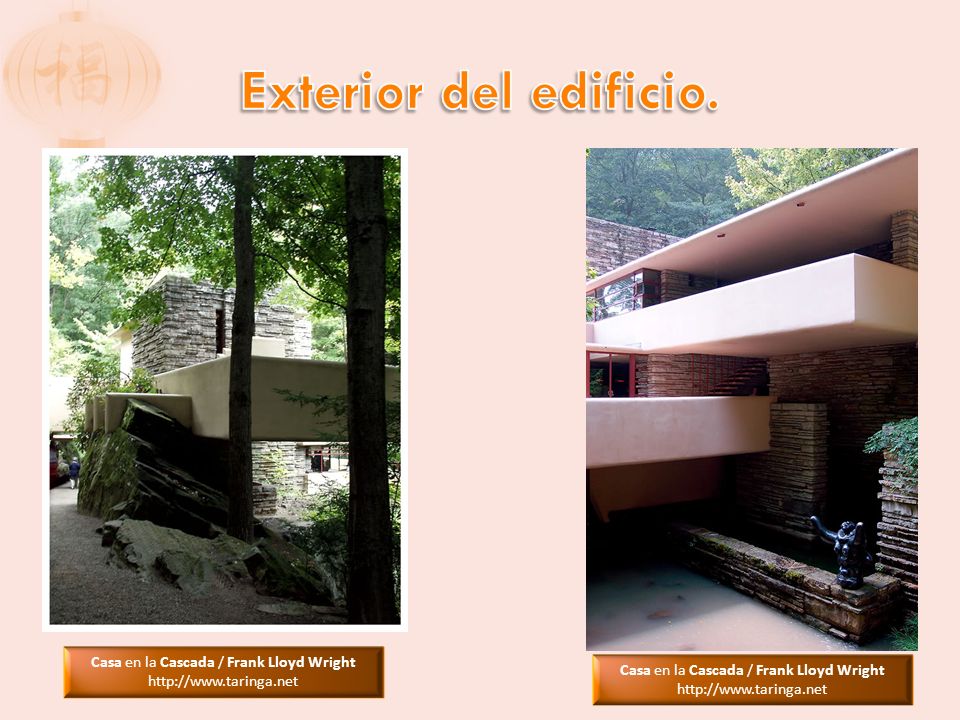

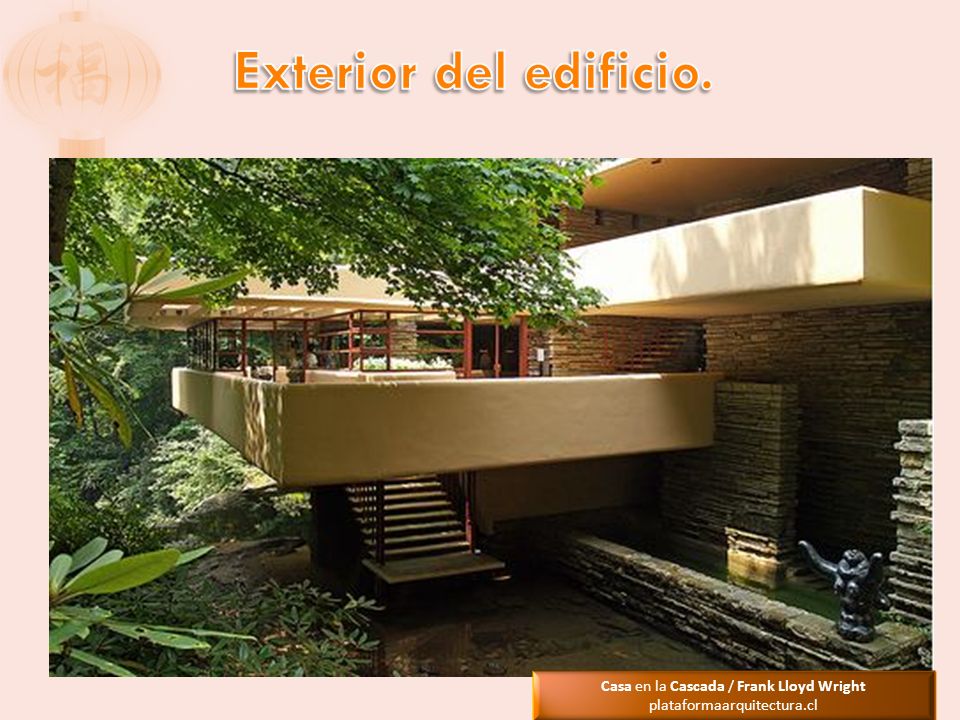

Exterior del edificio. Casa en la Cascada / Frank Lloyd Wright plataformaarquitectura.cl

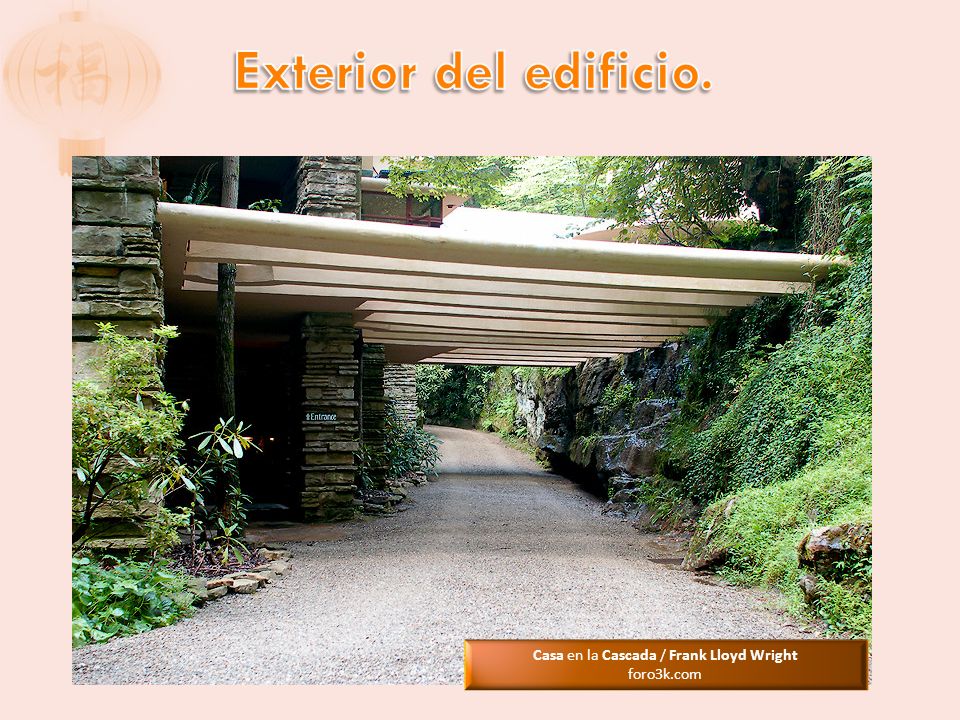

Exterior del edificio. Casa en la Cascada / Frank Lloyd Wright foro3k.com

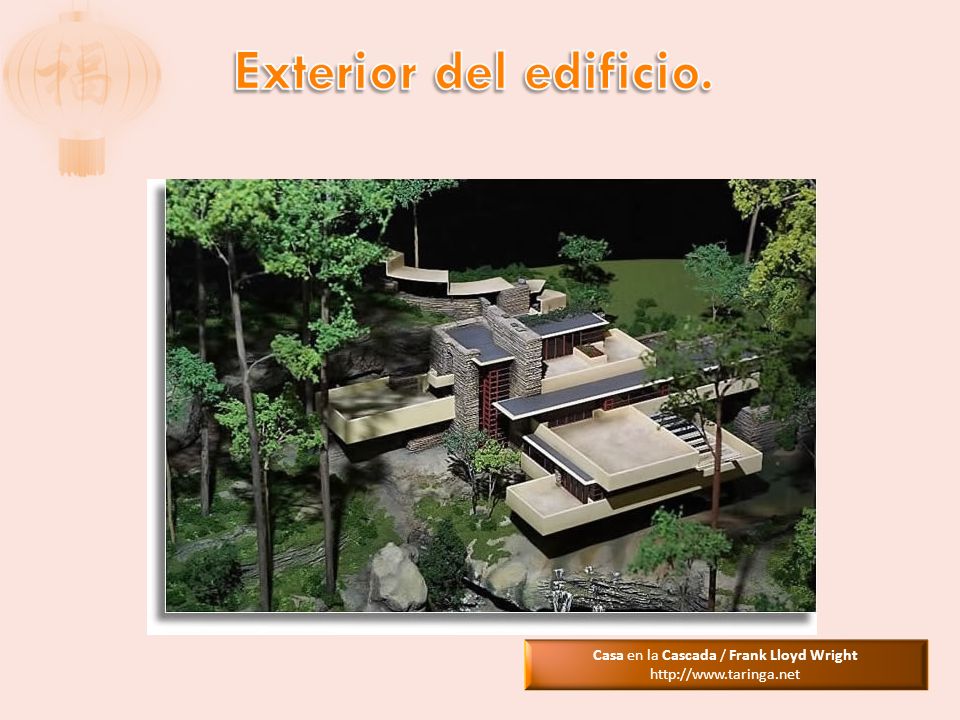

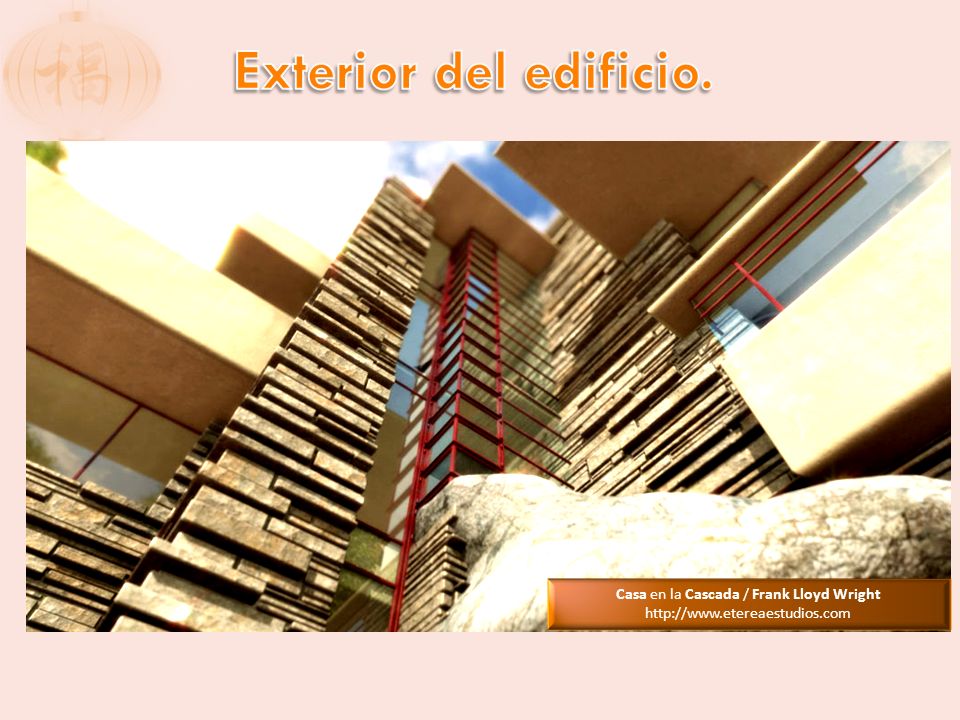

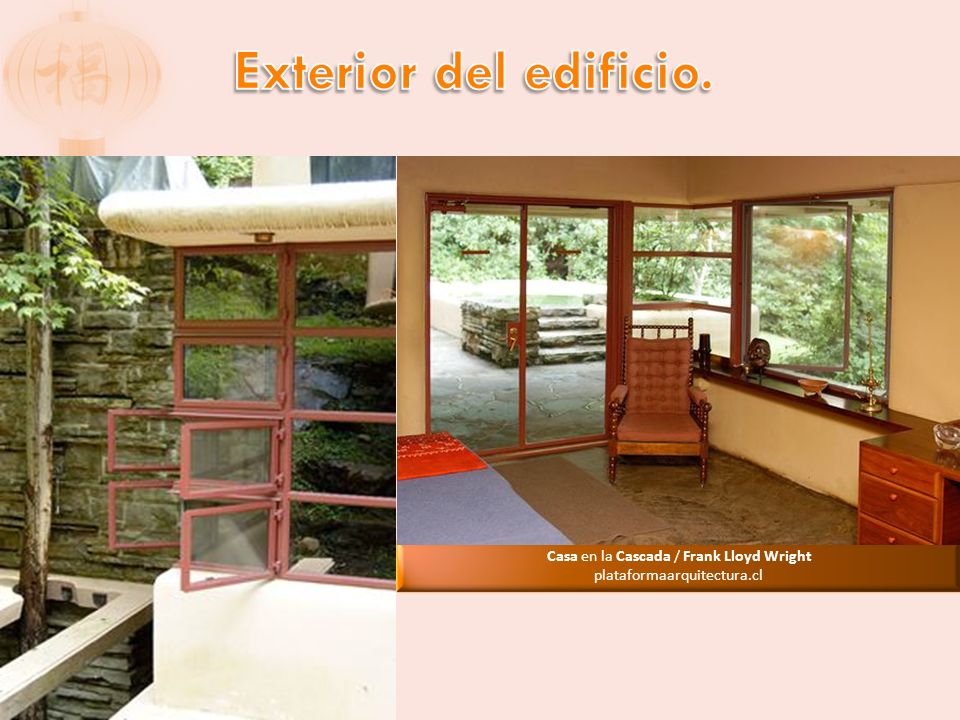

Exterior del edificio. Casa en la Cascada / Frank Lloyd Wright

Exterior del edificio. Casa en la Cascada / Frank Lloyd Wright
Casa en la Cascada / Frank Lloyd Wright

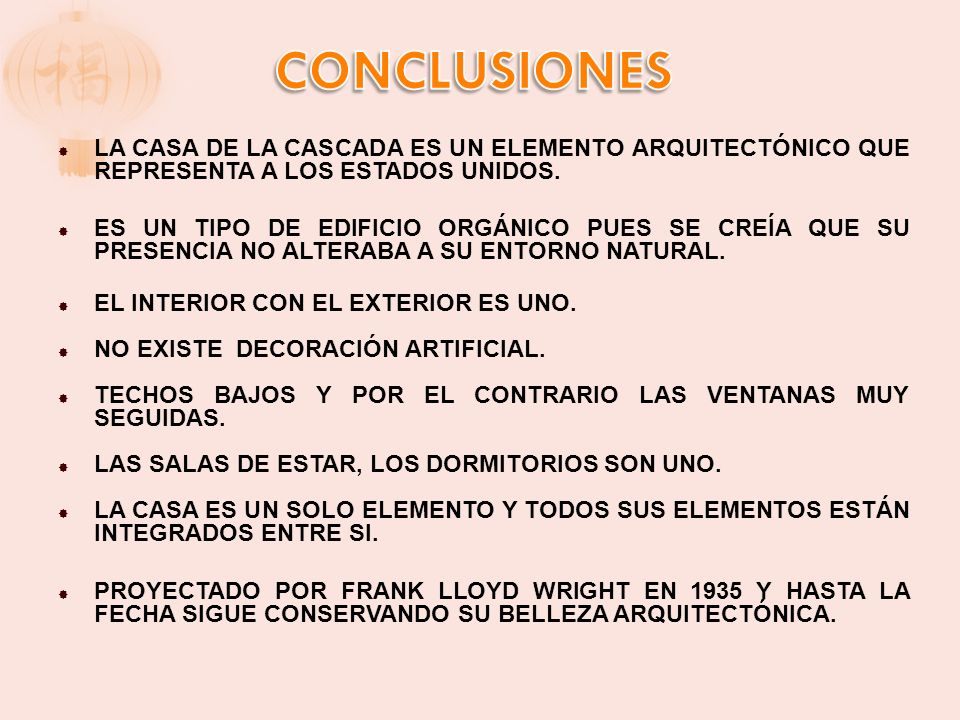

CONCLUSIONES LA CASA DE LA CASCADA ES UN ELEMENTO ARQUITECTÓNICO QUE REPRESENTA A LOS ESTADOS UNIDOS. ES UN TIPO DE EDIFICIO ORGÁNICO PUES SE CREÍA QUE SU PRESENCIA NO ALTERABA A SU ENTORNO NATURAL. EL INTERIOR CON EL EXTERIOR ES UNO. NO EXISTE DECORACIÓN ARTIFICIAL. TECHOS BAJOS Y POR EL CONTRARIO LAS VENTANAS MUY SEGUIDAS. LAS SALAS DE ESTAR, LOS DORMITORIOS SON UNO. LA CASA ES UN SOLO ELEMENTO Y TODOS SUS ELEMENTOS ESTÁN INTEGRADOS ENTRE SI. PROYECTADO POR FRANK LLOYD WRIGHT EN 1935 Y HASTA LA FECHA SIGUE CONSERVANDO SU BELLEZA ARQUITECTÓNICA.

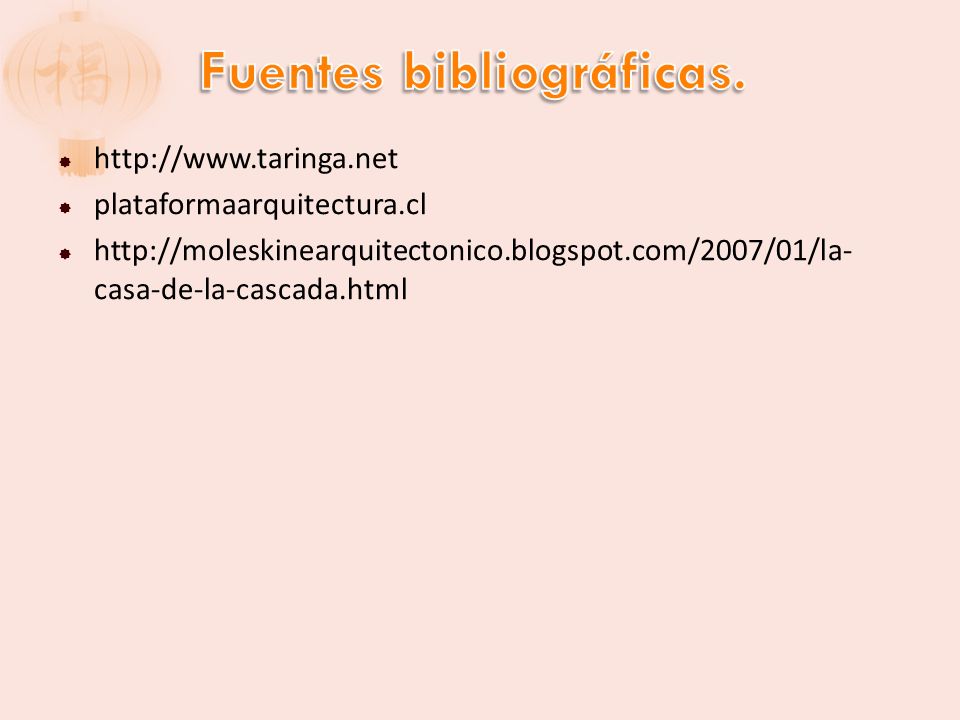

Fuentes bibliográficas.
plataformaarquitectura.cl

Gracias por su atención

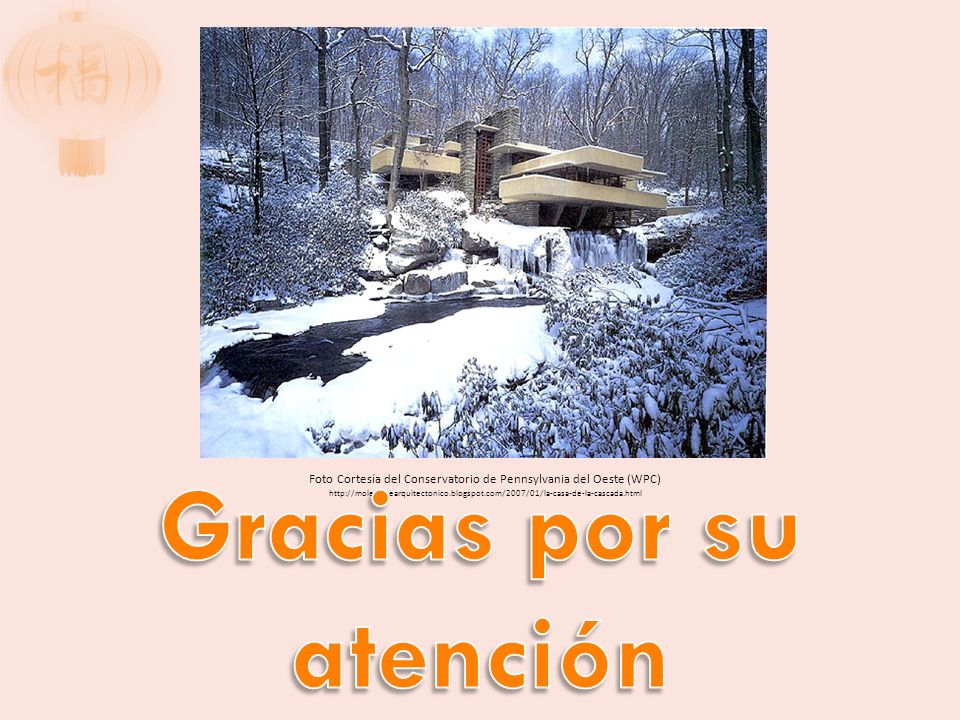

Foto Cortesía del Conservatorio de Pennsylvania del Oeste (WPC) Gracias por su atención
