ADMINISTRACION DE REDES

Presentación del tema: "ADMINISTRACION DE REDES"— Transcripción de la presentación:

1 ADMINISTRACION DE REDES
HERRAMIENTAS ADMINISTRATIVAS BAJO LINUX I Integrantes: Eduardo, Genes Elisa, Herrmann Carla, Rodriguez Valeria, Sandobal Yanina, Vallejos

2 * HERRAMIENTAS: CHEOPS - Es una herramienta gráfica que puede que puede identificar de una computadora de la red: - Dirección IP. - Nombre de DNS. - El sistema operativo que está corriendo. - PortScan: puertos abiertos, qué servicios están corriendo, - Posibilita monitorear las capacidades de servidores y sus servicios. Esto permite ser notificado cuando el servidor o el servicio está caído. - Si se administran varios dominios, permite monitorearlos.

3

4 *HERRAMIENTAS: BIG BROTHER - Disponible para las siguientes plataformas:Unix, Linux,Windows, Windows NT, VMS, Netware, Mac OS/9 - Chequea la disponibilidad de ftp, http, smtp, pop3, dns,telnet, imap, nntp, and ssh servers. - Los clientes pueden monitorear espacio en disco, uso de CPU y procesos que se están corriendo. - Fáciles de redefinir niveles de advertencias y alarmas.bb image. ETHEREAL - Es un analizador de trafico de red, o "sniffer" - Utiliza GTK+ y libpcap - Facil uso y muy buena representacion de los datos. - Ethernet,token-ring,FDDI,PPP,X.25,ATM. - Protocolos (muchos): de AARP a ZEBRA. - Permite salvar a disco todo o por trozos.

5 MRTG(Multi Router Traffic GrapheR)
* HERRAMIENTAS: MRTG(Multi Router Traffic GrapheR) - Avanzada utilidad gráfica. - Produce unas vistosas págimas HTML con gráficos GIF sobre el tráfico entrante y saliente. - Implemantación de SNMP escrita completamente en Perl. - Basado en Perl y C, pudiendo trabajar bajo Windows NT y Unix. - Produce gran cantidad de información. 4 Niveles de detalles:tráfico en las últimas 24 horas, la última semana, el último mes y un gráfico anual. NESSUS - Auditor de seguridad de redes remotas. - Posibilita las pruebas de módulos de seguridad. - Se divide en dos partes: el servidor (se encarga de escaner), y el cliente (interactuar con el usuario). - La mejor utilidad de auditoria disponible libre.

6 Scotty * HERRAMIENTAS:
- Paquete basado en TCL que permite crear programas específicos a las necesidades de la red propia. - Emplea un API de alto nivel de cadenas de caracteres. - Incluye 2 componentes: - La extensión de TNM para en TCL. - El editor de redes Tkined.

7

8 * HERRAMIENTAS: Extensión TNM para TCL - Permite acceder a la información de administración de redes. - Provee acceso a varios protocolos de red TCP/IP. - Soporta los siguientes protocolos: - SNMP(SNMPv1, SNMPv2, SNMPv2u incluyendo acceso a la definición de la MIB). - Enviar peticiones ICMP. - Consultar al DNS - HTTP - Usar servicios TCP/UDP Tkined - Provee un framework para una plataforma de redes extensibles. - Interfaz gráfica de usuario. - Mantenimiento de los mapas de la red: Tkined o herramientas automáticas.(podría ir el news que te mando a parte) - Para graficar la red: IP-Discover o manualmente

9

10 AGENTE DE LINUX UCD-SNMP.
- Programa que corre en los nodos administrados o monitoreados por un programa administrador de una red. -Provee la imterfaz para todos los items de configuracion almacenados en la MIB.

11 CARACTERISTICAS - Extender la MIB. - Soporta diferente versiones de SNMP. - Herramientas para consultar y modificar información en los agentes SNMP. - Herramientas para generar y manejar señales de tipo trap de SNMP. - Una versión del comando netstat de UNIX - Contiene la MIB II completa (Estadísticas generales de red). - Opera en el puerto 161.

12 EXTENSIBILIDAD DE LA MIB.
- Mayor funcionalidad adicionando nuevos modulos. - Se desarrolla un modulo en codigo C dentro del agente. - Tipo : -modulo de mib -modulo de unidad -modulo de grupo - Archivos necesarios - Definicion de la Mib. - Cabecera en C. - Implementacion en C. - Funcionalidades: - Control de procesos.(Servidor de correo). - Control de disco. - Control de carga.

13 VERSIONES DE SNMP SOPORTADAS.
*SNMPv1. *Community-based SNMPv2 (denominada SNMPv2c). *SNMPv3

14 COMANDOS. - SNMPGET: Consultar un valor en la MIB del agente . - SNMPWALK : Consultar todo el contenido de un subarbol. - SNMPSET: Modificar el valor de los objetos del agente al enviar el mensaje SET_REQUEST. - SNMPGETNEXT: Consultar el valor del siguiente objeto de la MIB con respecto al que se indica en la línea de comandos. SNMPNETSTAT: Devuelve los sockets abiertos en el sistema remoto.

15 TRAPS - Mensaje SNMP que se envía de una aplicación cliente a la aplicación servidor. - El propósito es la notificación de que ha ocurrido algun evento anormal en el funcionamiento del cliente. SERVICIO SNMPTRAPD - Muestra, envía y recibe notificaciones. - Traps para situaciones específicas. (Disco llega a un tamaño, número de accesos concurrentes, etc.).

16 ARCHIVO DE CONFIGURACION
- Snmpd.conf - /etc/snmp/snmpd.conf - Permite configurar -Control de acceso a los procesos -Traps -Directorio donde se encuentra la mib.

17 VACM (MODELO DE CONTROL DE ACCESO BASADO EN VISTA)
- El Subsistema de Control de Acceso en SNMP chequea tipos de acceso de un objeto. - El control de acceso ocurre cuando: - Una entidad consulta o modifica un objeto. - Un mensaje de notificacion es generado.

18

19 NESSUS * El proyecto Nessus apunta a proveer a la comunidad de Internet un escáner de seguridad remoto fácil de usar, actualizado, poderoso y gratis. * Un escáner de seguridad es un software que audita remotamente una red dada y determina si es vulnerable.

20 - NASL. (Nessus attack Scripting Lenguaje) .
CARACTERISTICAS - Arquitectura plug-in. Cada test de seguridad se escribe como un plug-in externo. - NASL. (Nessus attack Scripting Lenguaje) . - Base de datos de vulnerabilidad actualizada. Actualizacones diarias (FTP) - Arquitectura cliente-servidor: un servidor, que realiza el ataque, y un cliente que es la interfaz con el usuario. - Se puede escanear una cantidad ilimitada de host al mismo tiempo.

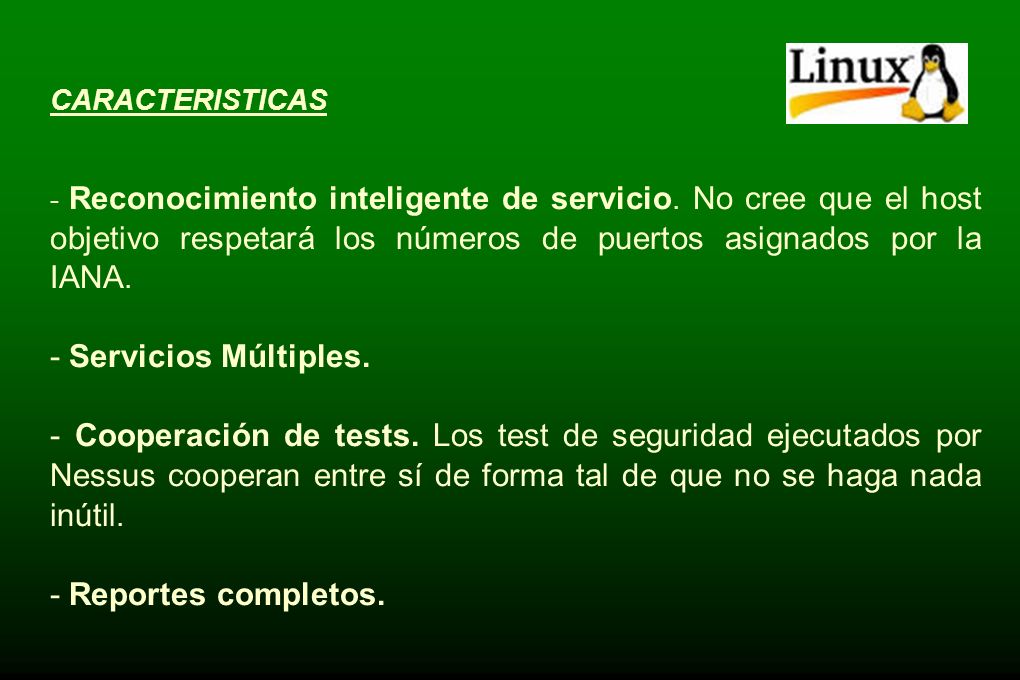

21 CARACTERISTICAS - Reconocimiento inteligente de servicio. No cree que el host objetivo respetará los números de puertos asignados por la IANA. - Servicios Múltiples. - Cooperación de tests. Los test de seguridad ejecutados por Nessus cooperan entre sí de forma tal de que no se haga nada inútil. - Reportes completos.

22 CARACTERISTICAS - Reportes exportables. El cliente puede exportar los reportes de Nessus como texto ASCII, LaTeX, HTML - Soporte SSL completo. Testea servicios con seguridad SSL como https, smtps etc. - Plugins inteligentes. (opcional) Nessus determinaría que plugin debería o no debería ser activado contra el host remoto. (opción llamada "optimizaciones")

23 - Desarrolladores independientes.
CARACTERISTICAS - No destructivo. (optional). Si no e quiere correr el riesgo de bajar servicios en la red, se debe habilitar la opción de Nessus "control seguro" - Desarrolladores independientes.
