1 CIRCUITOS COMBINACIONALES Y SECUENCIALES

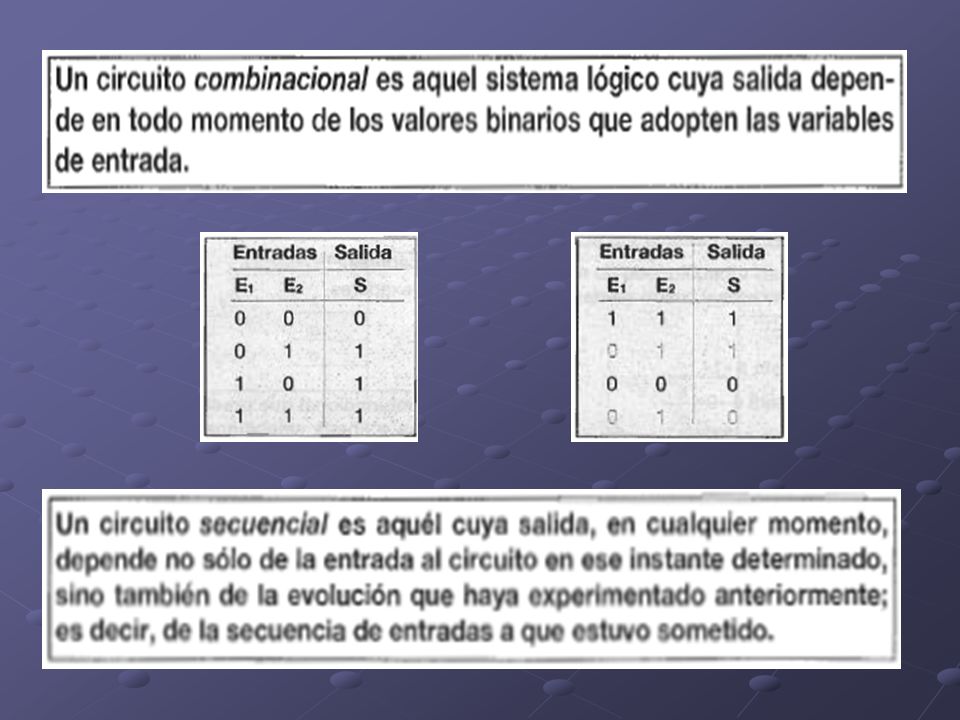

2

3 SON FUNCIONES LÓGICAS REPRESENTADAS POR TABLAS DE VERDAD SIMPLIFICABLES POR LÓGICA BOOLEANA SIMPLIFICABLES POR KARNAUGH APLICACIONES: funciones lógicas y realización de sistemas de magnitudes numéricas.

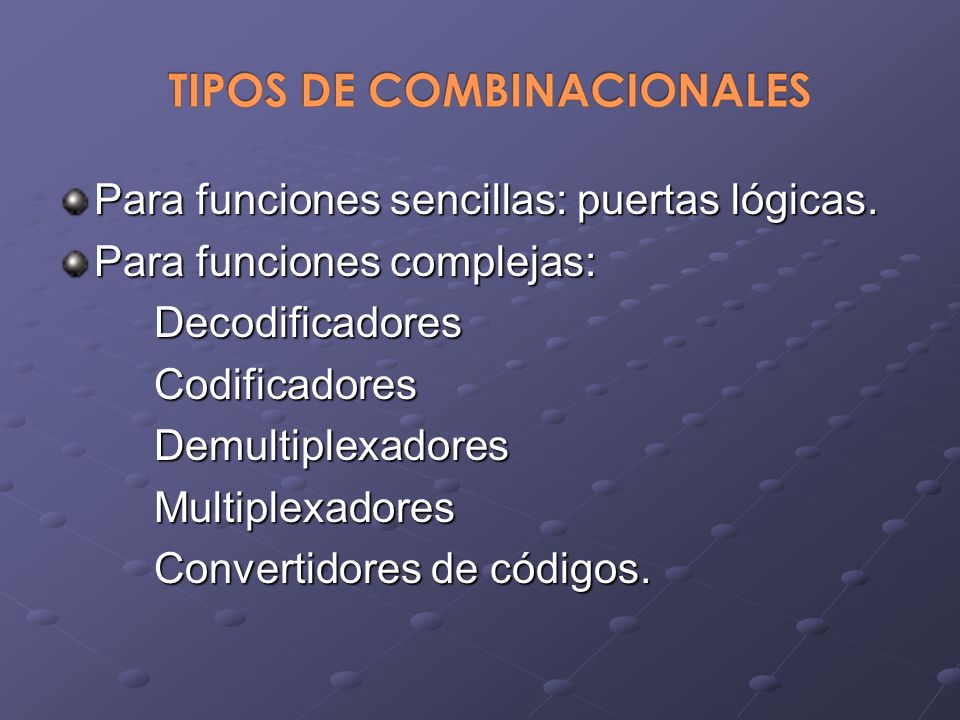

4 Para funciones sencillas: puertas lógicas. Para funciones complejas: DecodificadoresCodificadoresDemultiplexadoresMultiplexadores Convertidores de códigos.

5 NIVEL ACTIVO ALTO: LINEA ACTIVA A 1 NIVEL ACTIVO BAJO: LINEA ACTIVA A 0

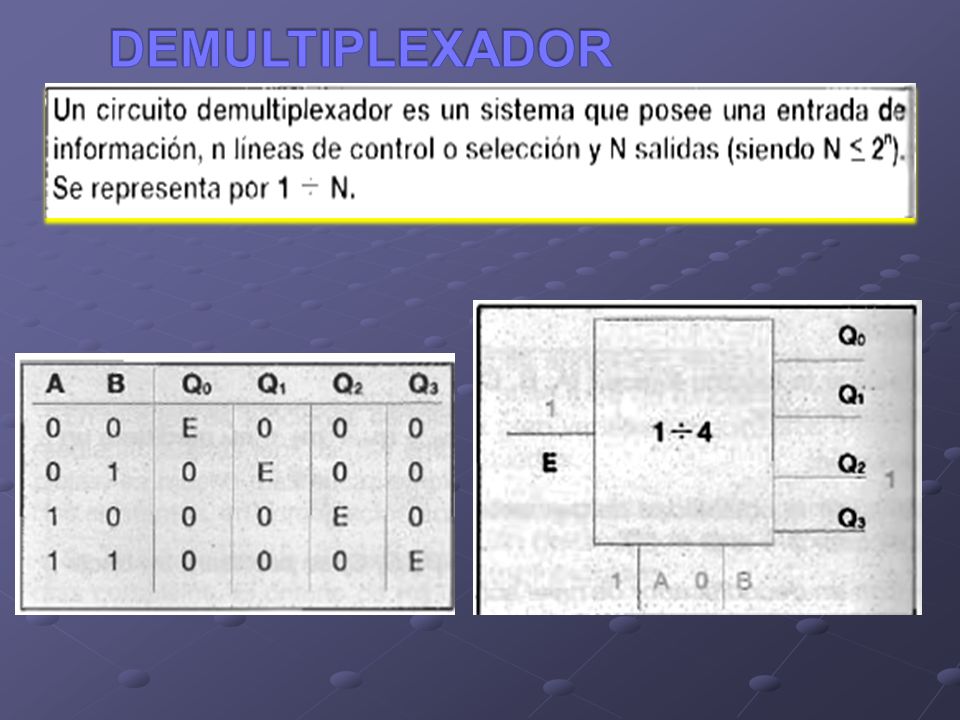

6

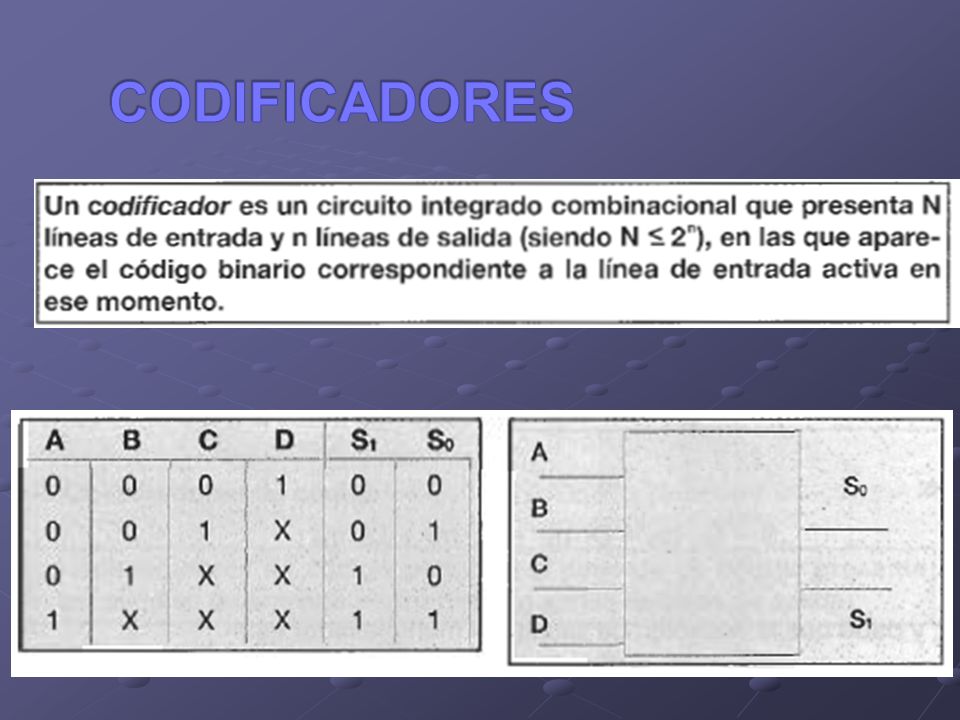

7

8

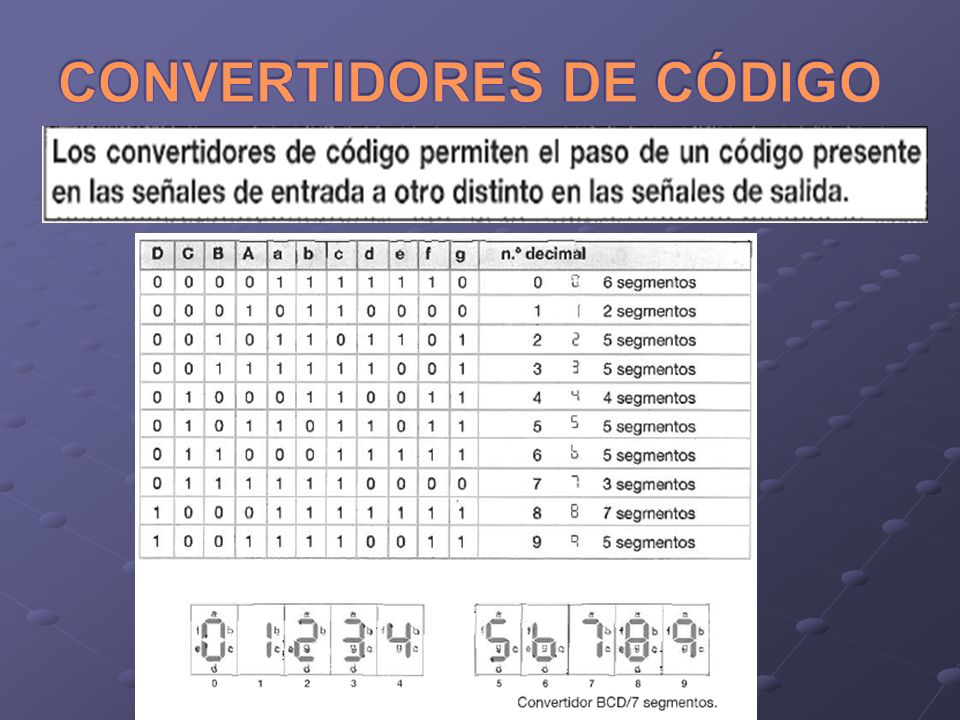

9

10 PROCESAMIENTO DE OPERACIONES CODIFICADAS EN BINARIO

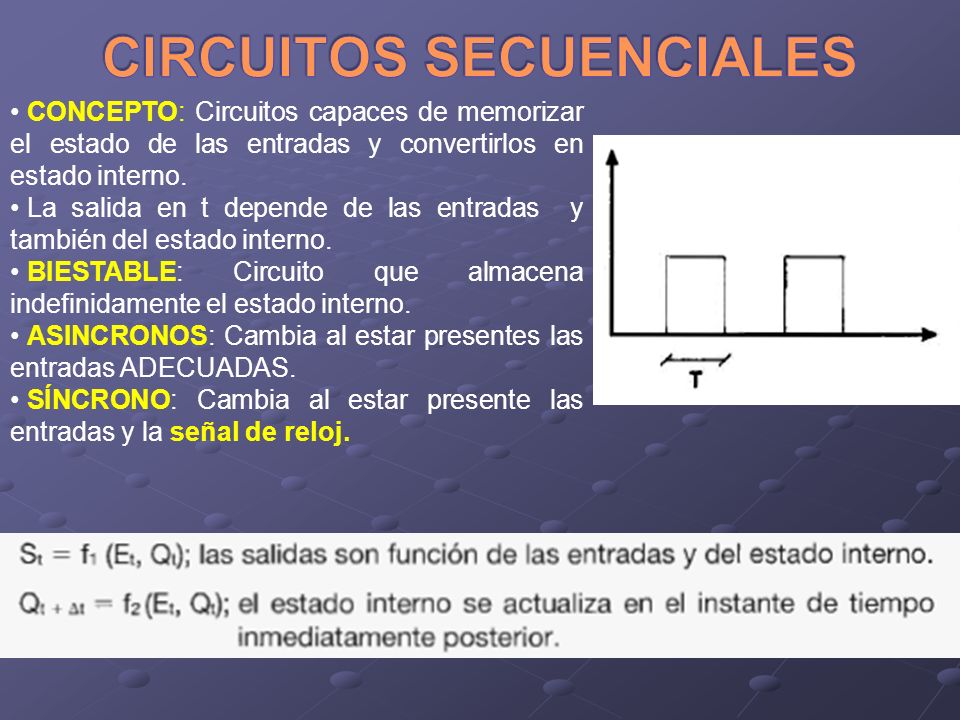

11 CONCEPTO: Circuitos capaces de memorizar el estado de las entradas y convertirlos en estado interno. La salida en t depende de las entradas y también del estado interno. BIESTABLE: Circuito que almacena indefinidamente el estado interno. ASINCRONOS: Cambia al estar presentes las entradas ADECUADAS. SÍNCRONO: Cambia al estar presente las entradas y la señal de reloj.

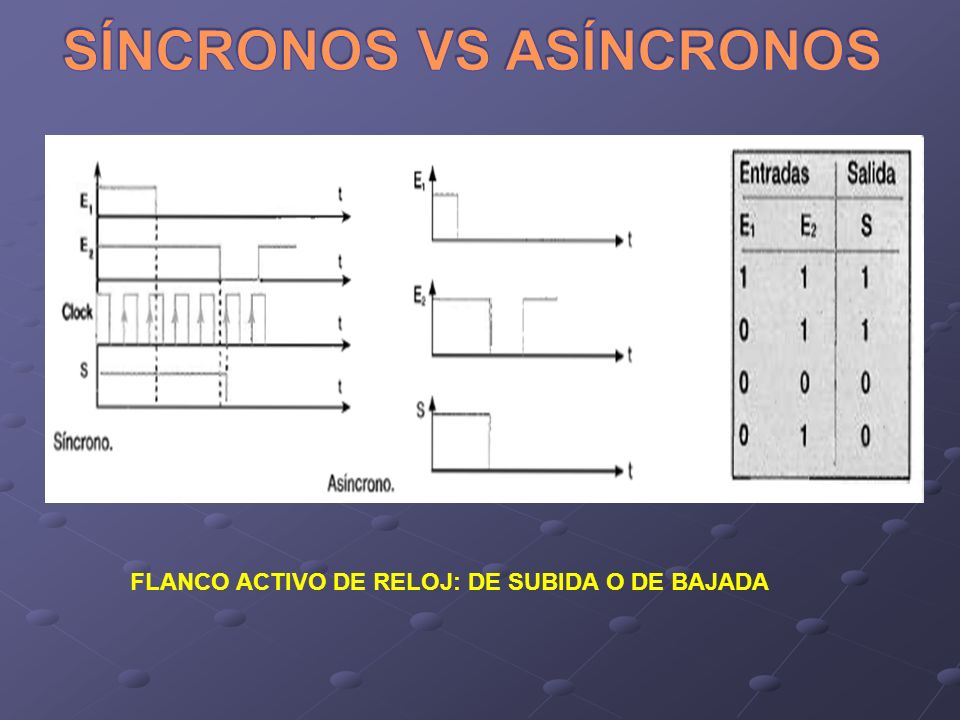

12 FLANCO ACTIVO DE RELOJ: DE SUBIDA O DE BAJADA

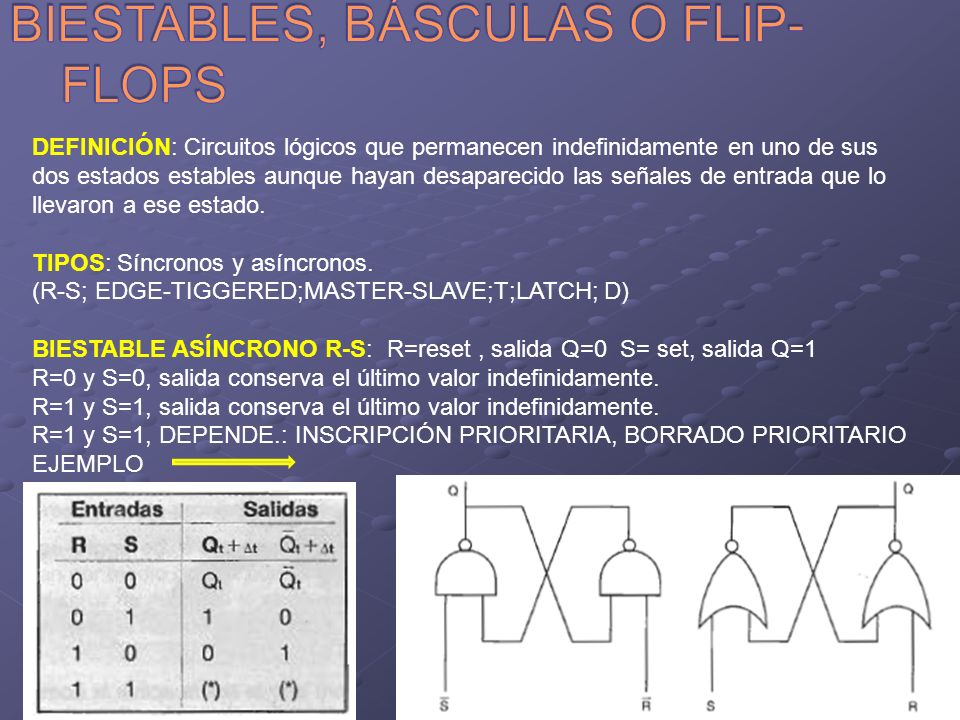

13 DEFINICIÓN: Circuitos lógicos que permanecen indefinidamente en uno de sus dos estados estables aunque hayan desaparecido las señales de entrada que lo llevaron a ese estado. TIPOS: Síncronos y asíncronos. (R-S; EDGE-TIGGERED;MASTER-SLAVE;T;LATCH; D) BIESTABLE ASÍNCRONO R-S: R=reset, salida Q=0 S= set, salida Q=1 R=0 y S=0, salida conserva el último valor indefinidamente. R=1 y S=1, salida conserva el último valor indefinidamente. R=1 y S=1, DEPENDE.: INSCRIPCIÓN PRIORITARIA, BORRADO PRIORITARIO EJEMPLO

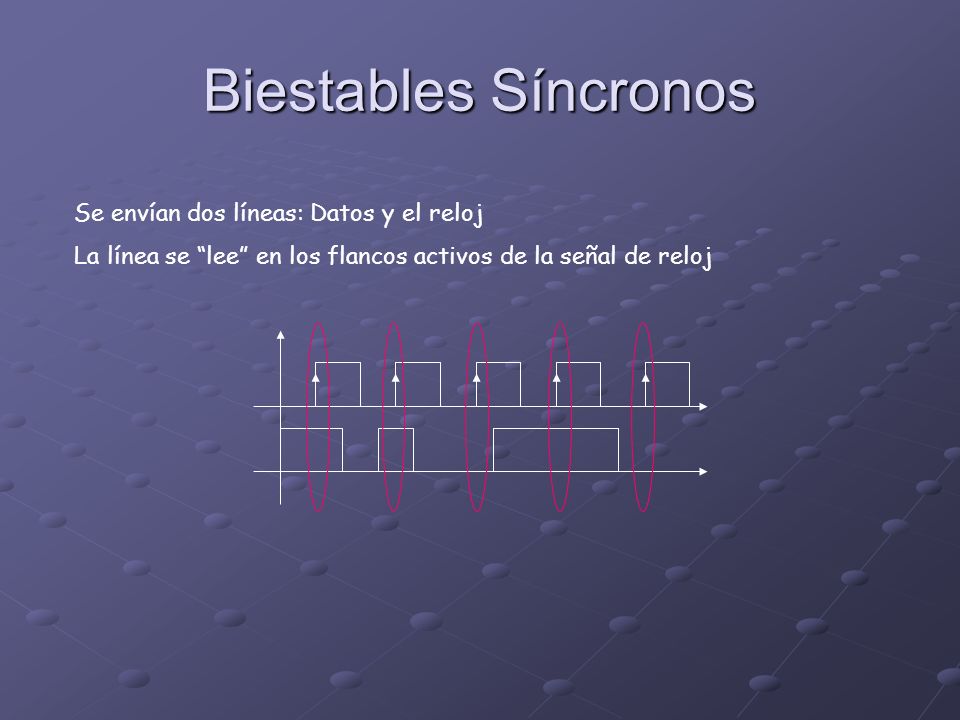

14 Biestables Síncronos Se envían dos líneas: Datos y el reloj La línea se “lee” en los flancos activos de la señal de reloj

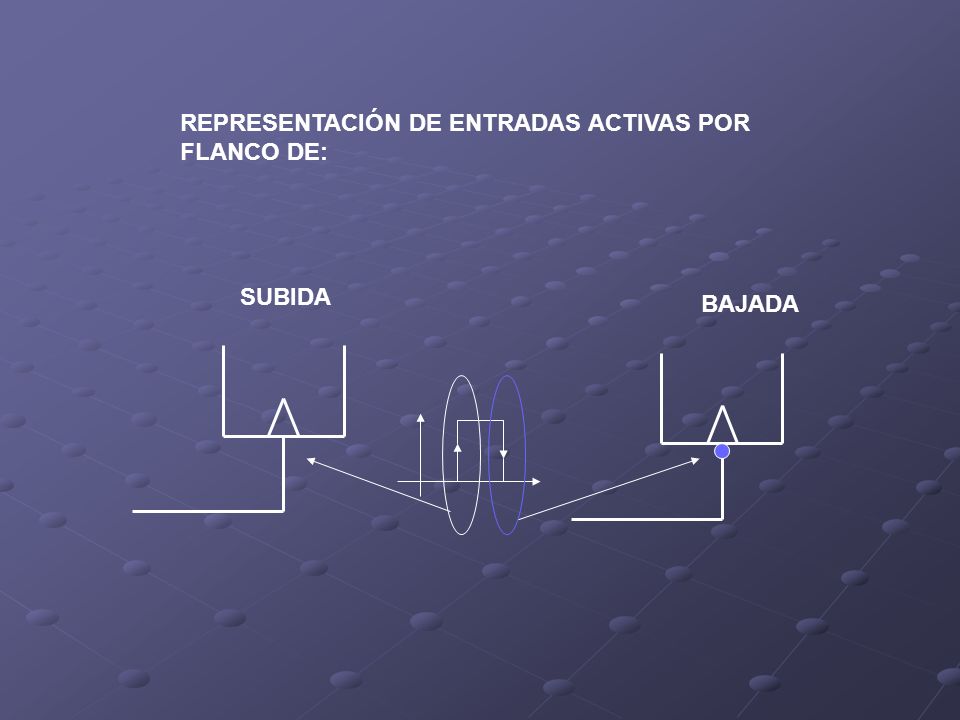

15 REPRESENTACIÓN DE ENTRADAS ACTIVAS POR FLANCO DE: SUBIDA BAJADA

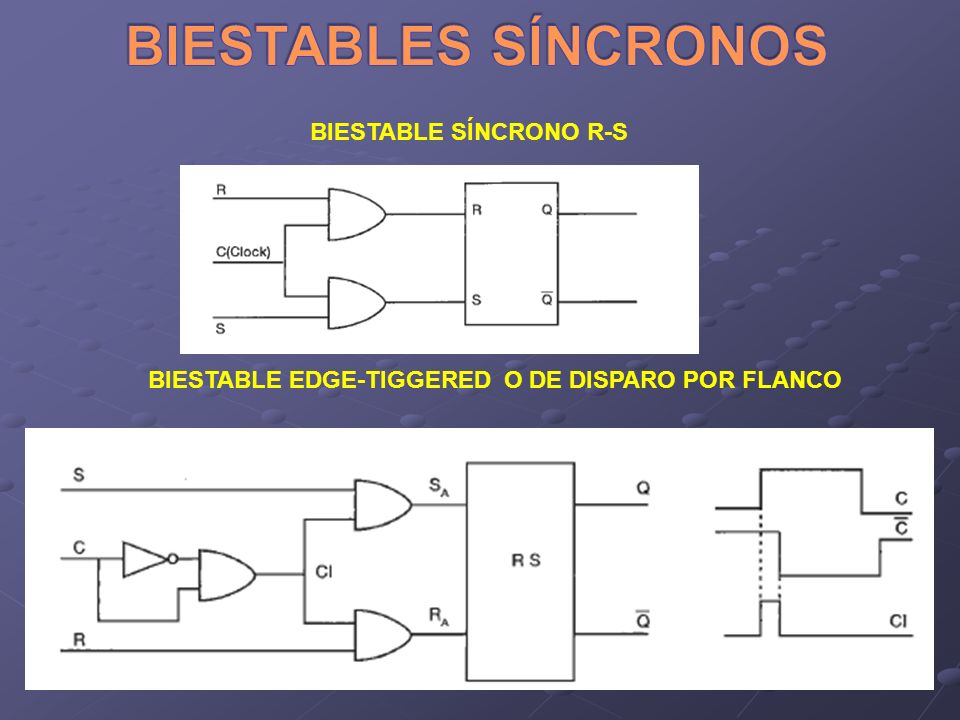

16 BIESTABLE SÍNCRONO R-S BIESTABLE EDGE-TIGGERED O DE DISPARO POR FLANCO

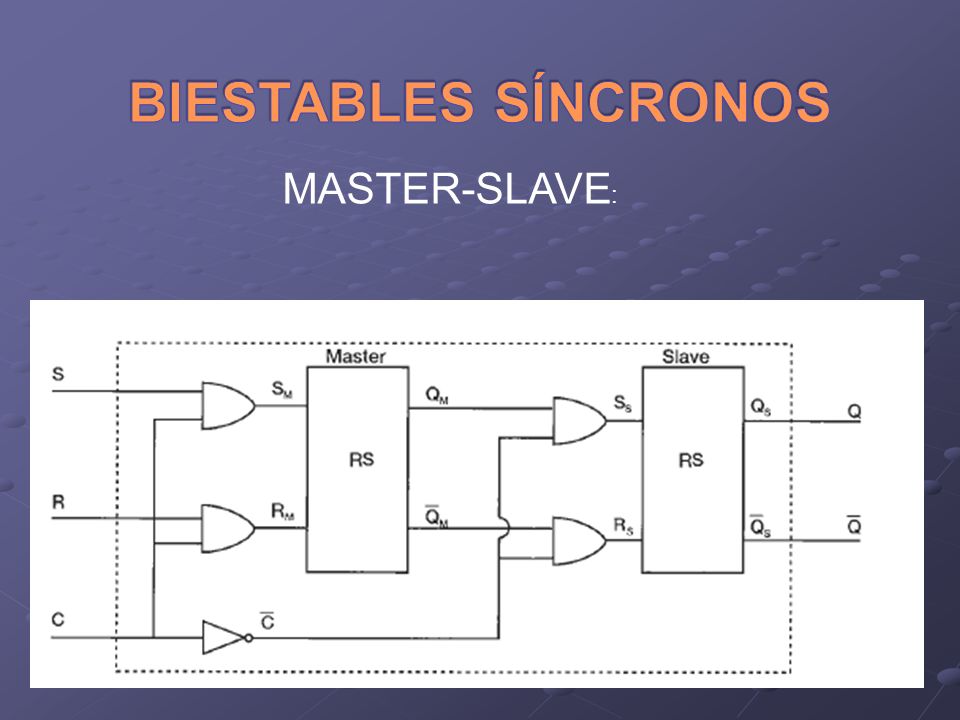

17 MASTER-SLAVE :

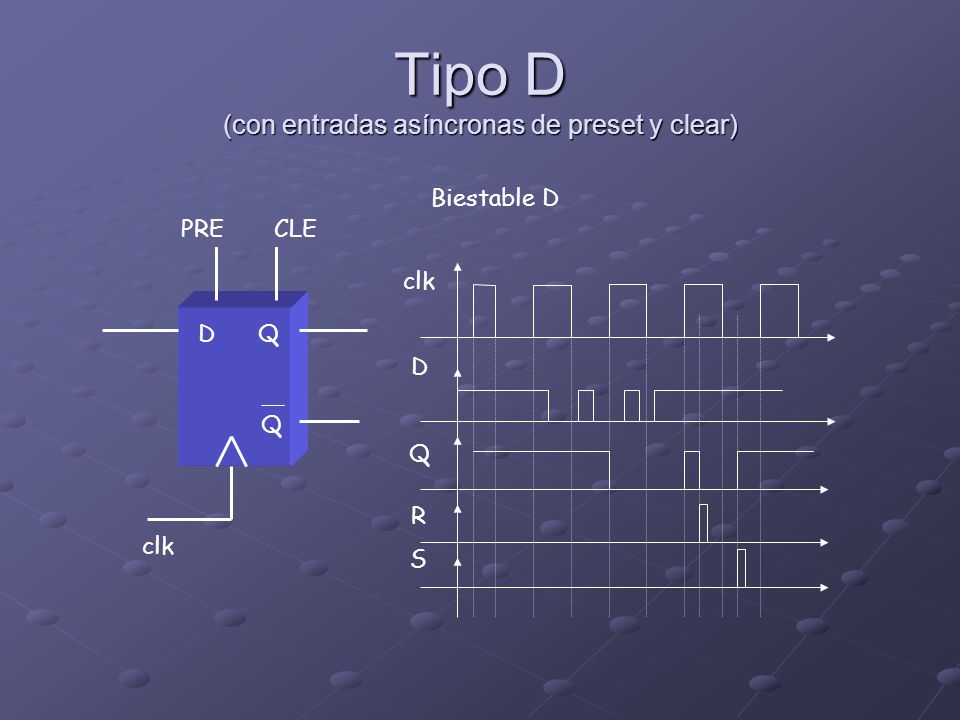

18 Tipo D (con entradas asíncronas de preset y clear) Biestable D D Q clk D Q RSRS Q PRE CLE

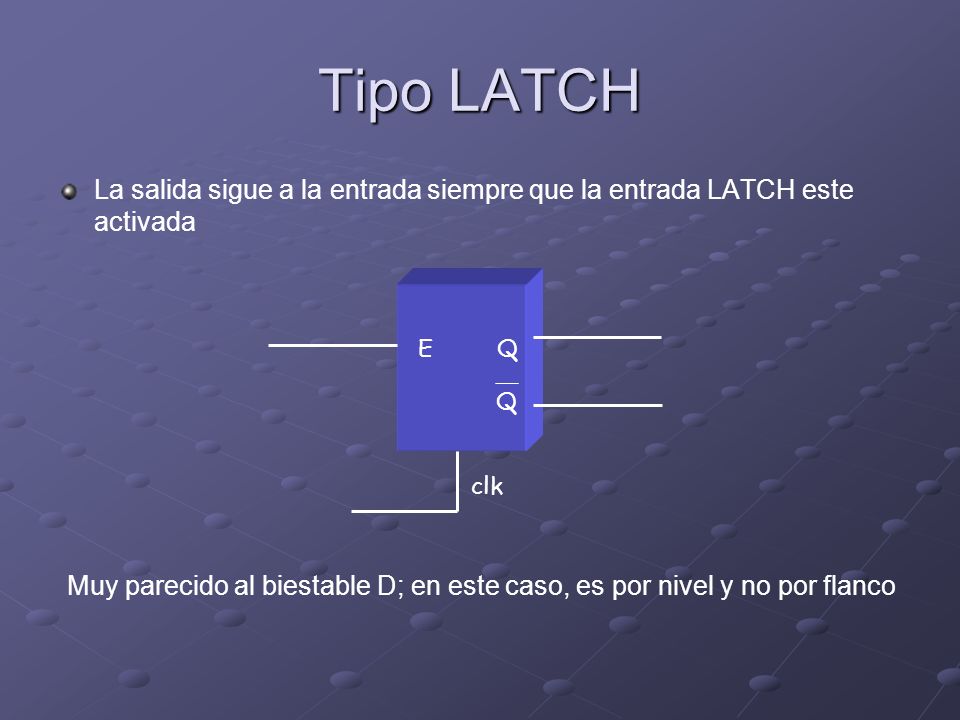

19 Tipo LATCH La salida sigue a la entrada siempre que la entrada LATCH este activada Muy parecido al biestable D; en este caso, es por nivel y no por flanco E Q clk Q

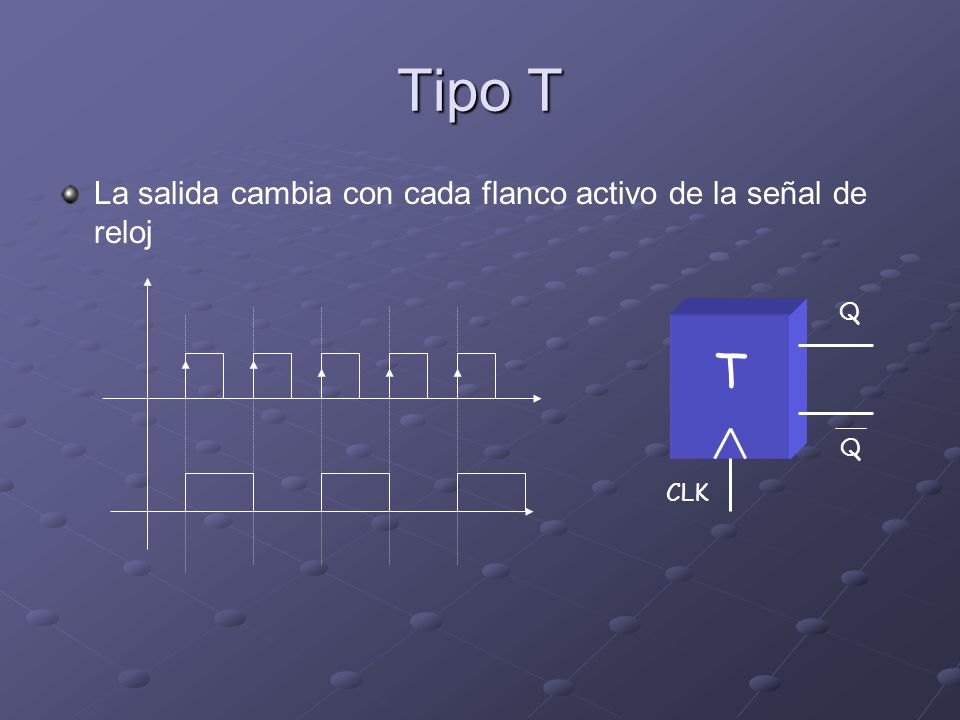

20 Tipo T La salida cambia con cada flanco activo de la señal de reloj CLK Q Q T

21 Biestable J-K Es como el biestable RS, pero en síncrono. Las entradas sólo se leen en los flancos activos de la señal de reloj. Además si la entradas son J=1 y K=1, se comporta como un biestable T QQQQ pre cle J CLK K
