Reflectometría de rayos-X (XRR) Producción de rayos X en laboratorio.

Publicada porMariano Franco Crespo Modificado hace 7 años

Presentaciones similares

Presentación del tema: "Reflectometría de rayos-X (XRR) Producción de rayos X en laboratorio."— Transcripción de la presentación:

1 Reflectometría de rayos-X (XRR) Producción de rayos X en laboratorio

2 Colimación paralela

3 Sistemas de detección Detector tipo “pin” Detector de pixeles híbridos

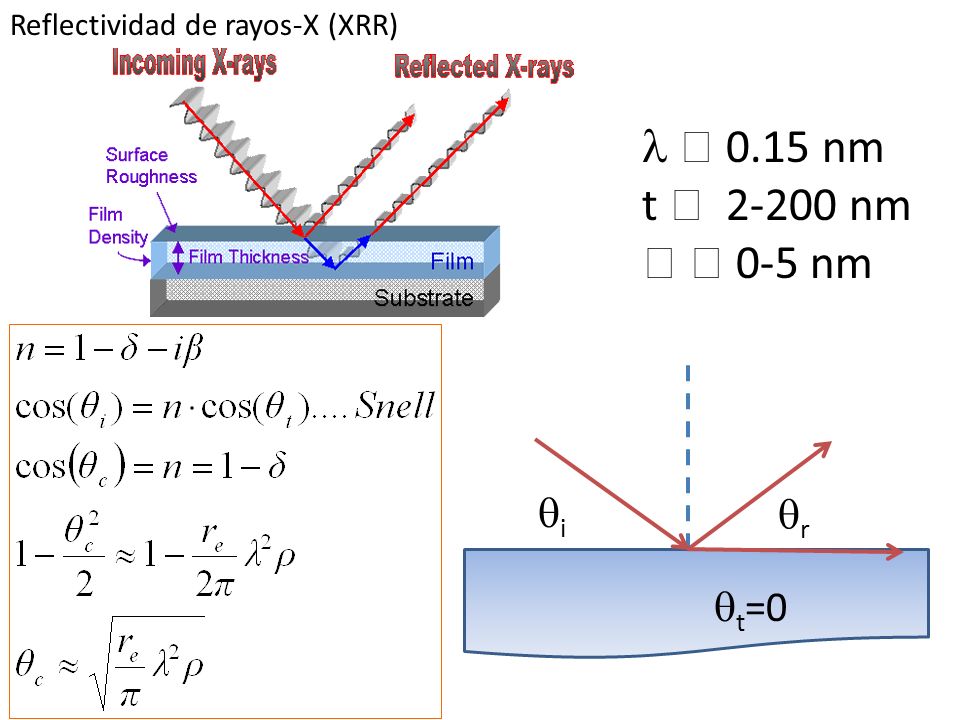

4 Reflectividad de rayos-X (XRR)  0.15 nm t  2-200 nm   0-5 nm ii rr  t =0

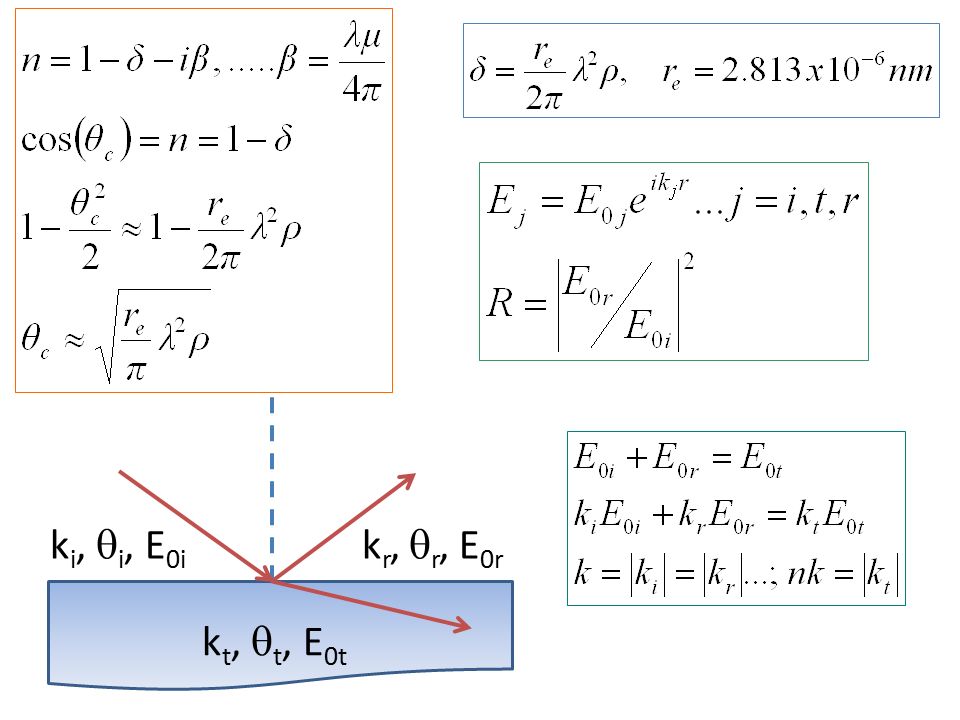

5 k i,  i, E 0i k r,  r, E 0r k t,  t, E 0t

6 Ecuación de Fresnel para la reflectividad Si q >> q c (q > 3q c !!!)

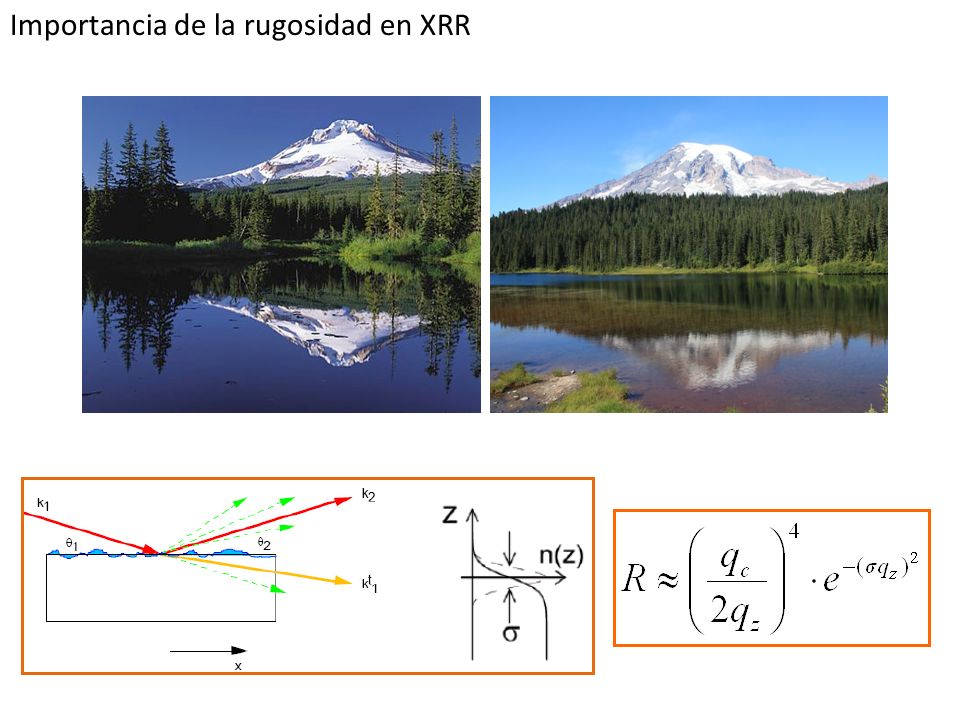

7 Importancia de la rugosidad en XRR

8

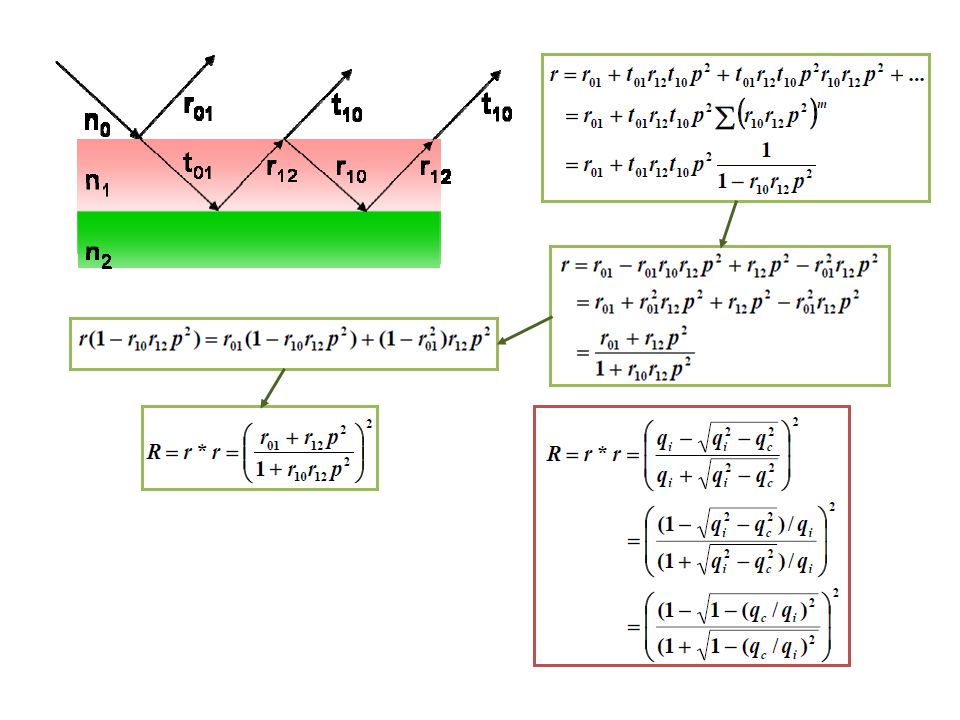

9

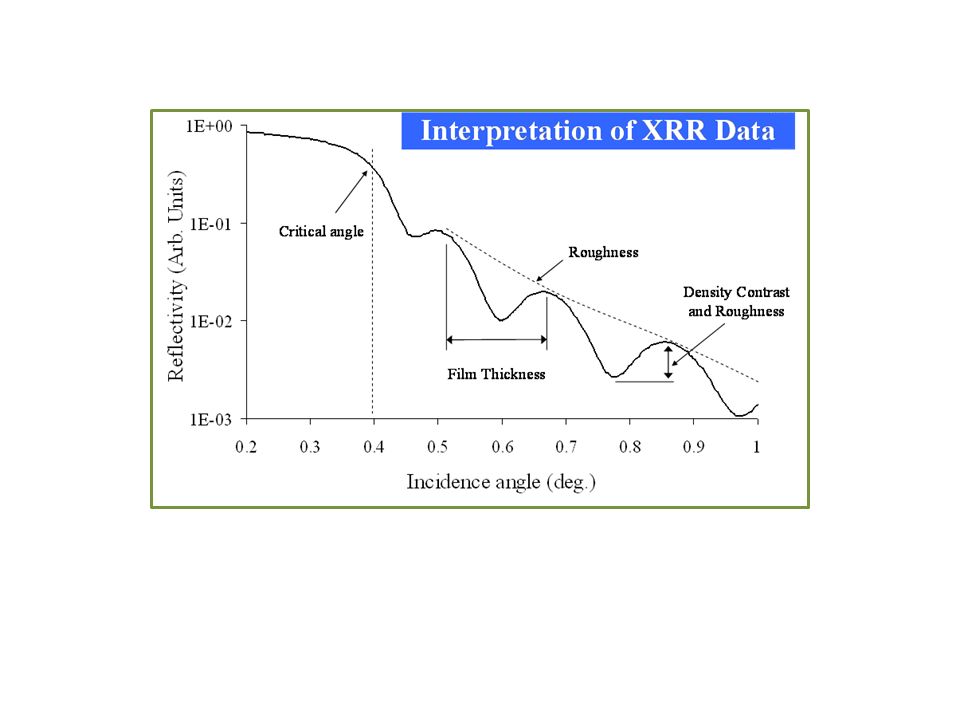

10

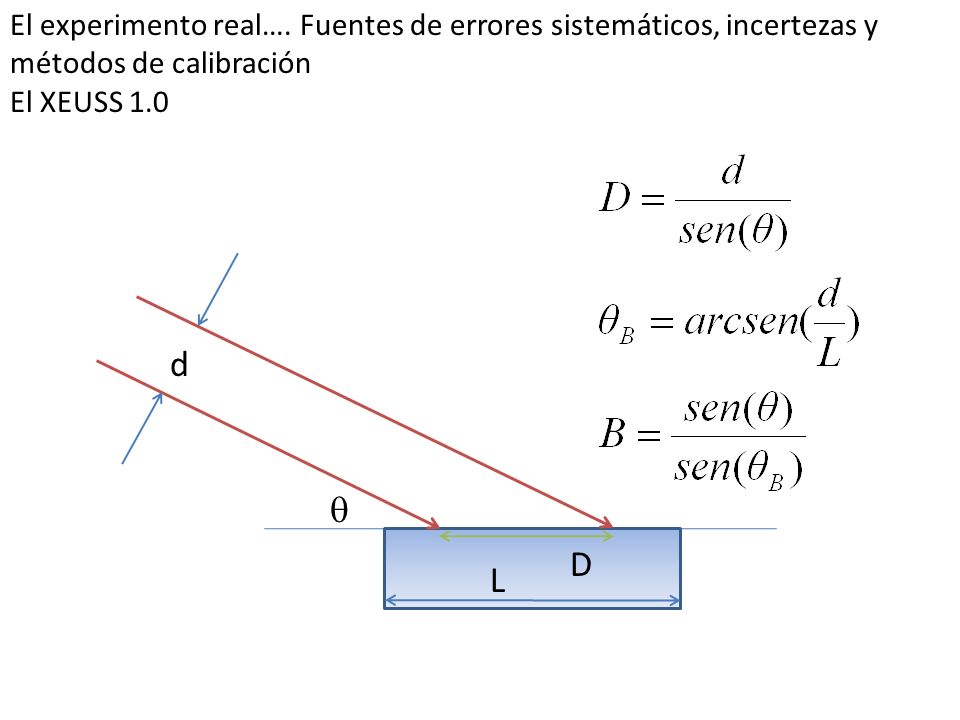

11 L D d  El experimento real…. Fuentes de errores sistemáticos, incertezas y métodos de calibración El XEUSS 1.0
