MECANISMOS.

Presentaciones similares


Presentación del tema: "MECANISMOS."— Transcripción de la presentación:

1 MECANISMOS

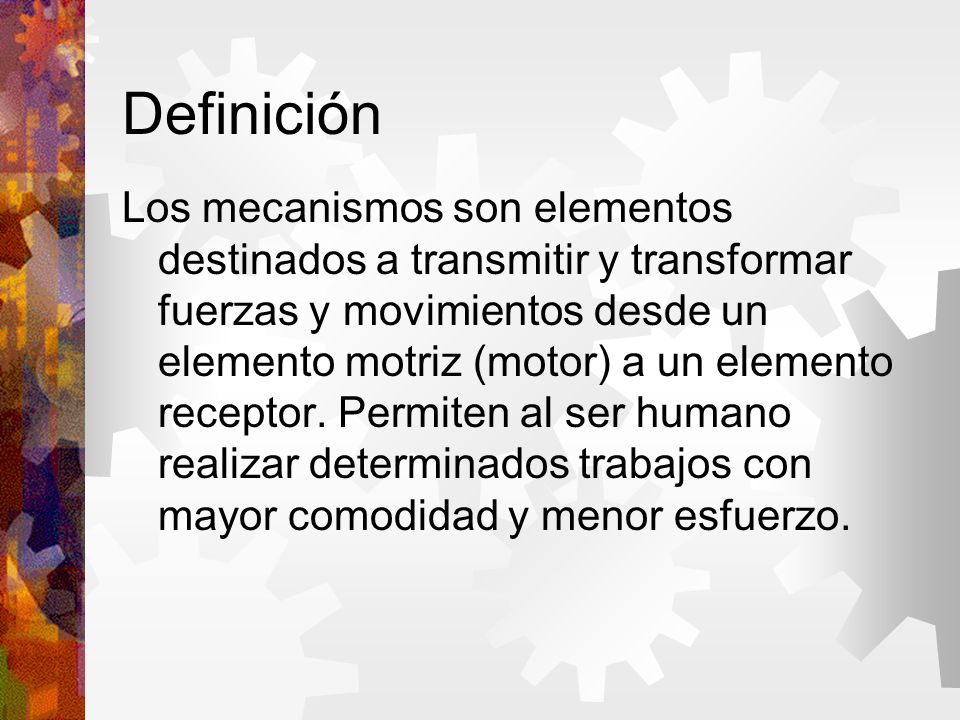

2 Definición Los mecanismos son elementos destinados a transmitir y transformar fuerzas y movimientos desde un elemento motriz (motor) a un elemento receptor. Permiten al ser humano realizar determinados trabajos con mayor comodidad y menor esfuerzo.

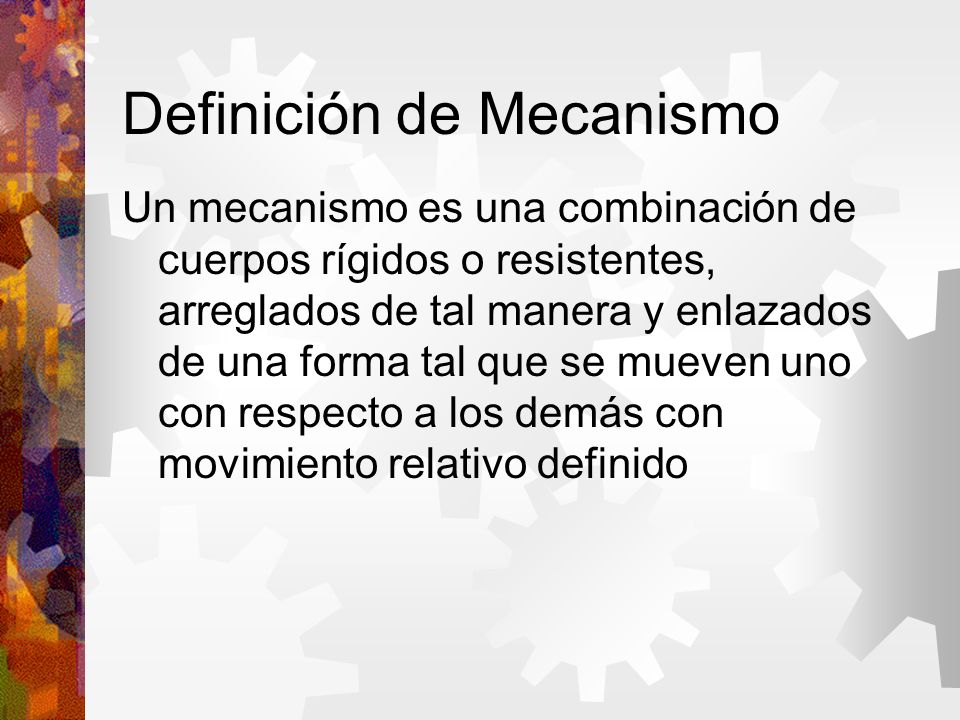

3 Definición de Mecanismo
Un mecanismo es una combinación de cuerpos rígidos o resistentes, arreglados de tal manera y enlazados de una forma tal que se mueven uno con respecto a los demás con movimiento relativo definido

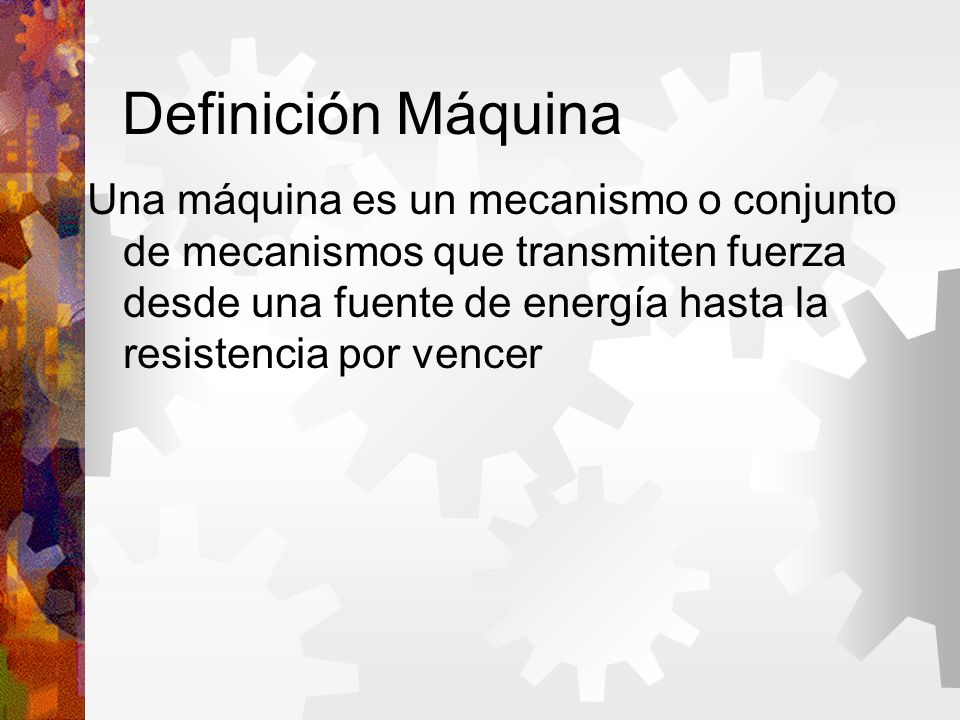

4 Definición Máquina Una máquina es un mecanismo o conjunto de mecanismos que transmiten fuerza desde una fuente de energía hasta la resistencia por vencer

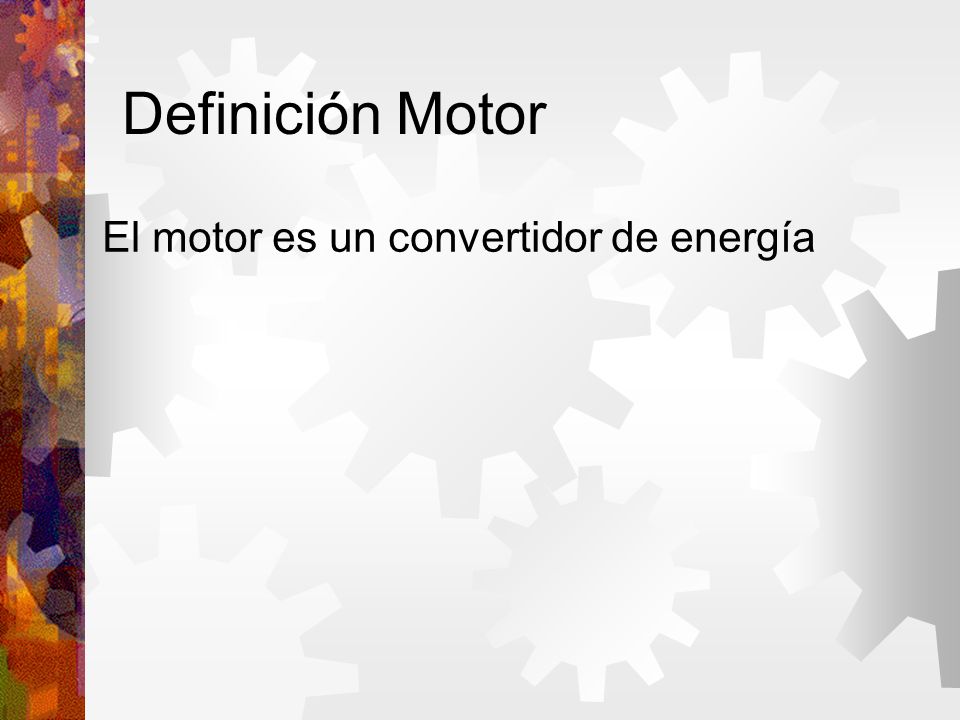

5 Definición Motor El motor es un convertidor de energía

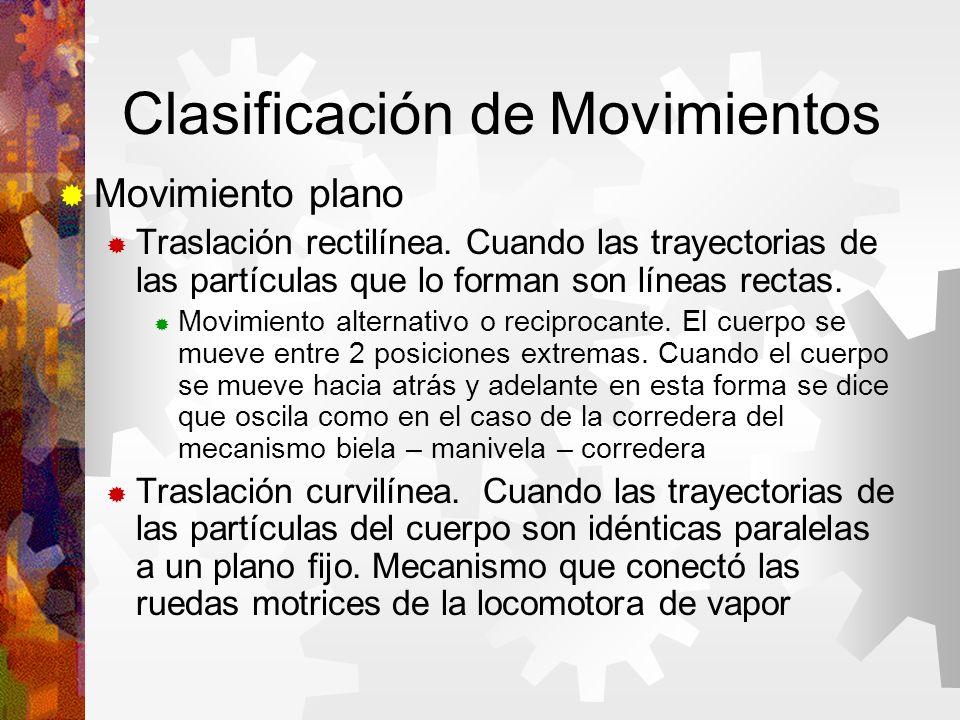

6 Clasificación de Movimientos
Movimiento plano Traslación rectilínea. Cuando las trayectorias de las partículas que lo forman son líneas rectas. Movimiento alternativo o reciprocante. El cuerpo se mueve entre 2 posiciones extremas. Cuando el cuerpo se mueve hacia atrás y adelante en esta forma se dice que oscila como en el caso de la corredera del mecanismo biela – manivela – corredera Traslación curvilínea. Cuando las trayectorias de las partículas del cuerpo son idénticas paralelas a un plano fijo. Mecanismo que conectó las ruedas motrices de la locomotora de vapor

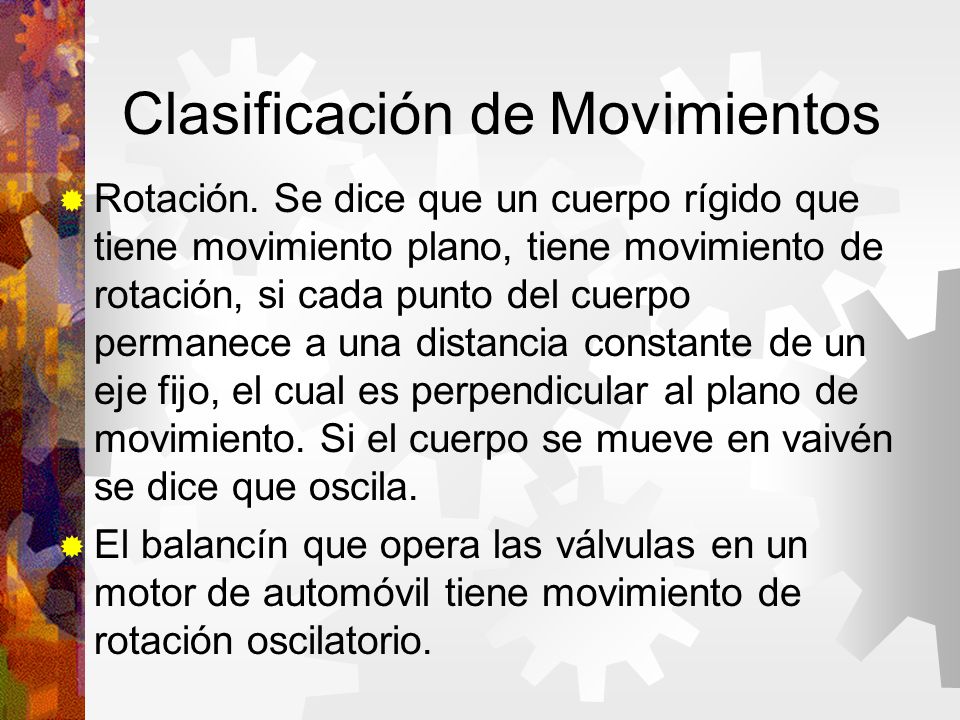

7 Clasificación de Movimientos
Rotación. Se dice que un cuerpo rígido que tiene movimiento plano, tiene movimiento de rotación, si cada punto del cuerpo permanece a una distancia constante de un eje fijo, el cual es perpendicular al plano de movimiento. Si el cuerpo se mueve en vaivén se dice que oscila. El balancín que opera las válvulas en un motor de automóvil tiene movimiento de rotación oscilatorio.

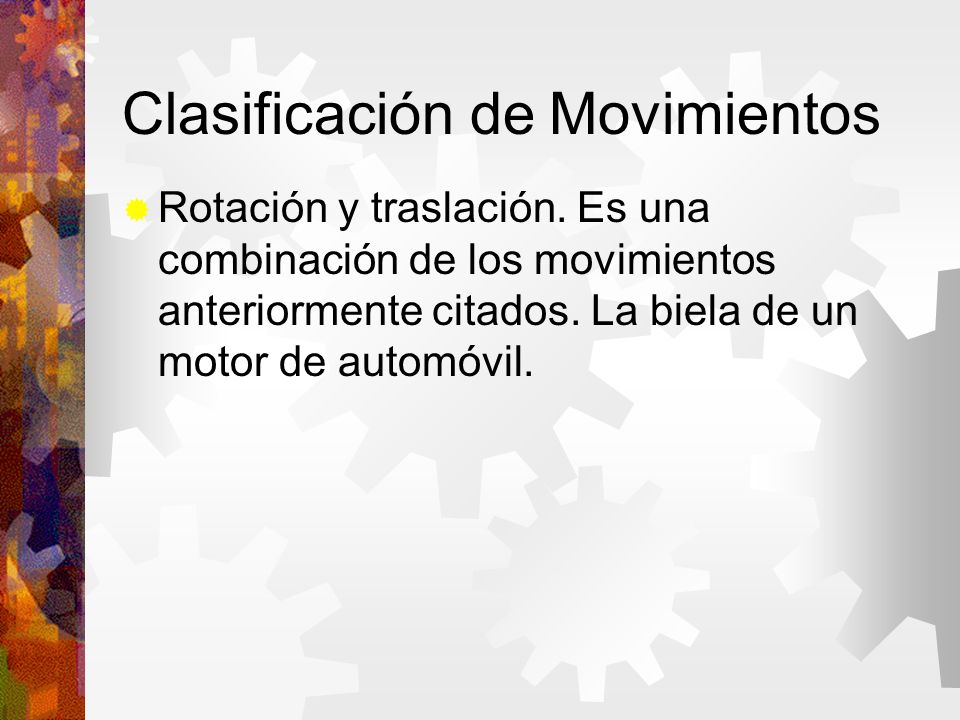

8 Clasificación de Movimientos
Rotación y traslación. Es una combinación de los movimientos anteriormente citados. La biela de un motor de automóvil.

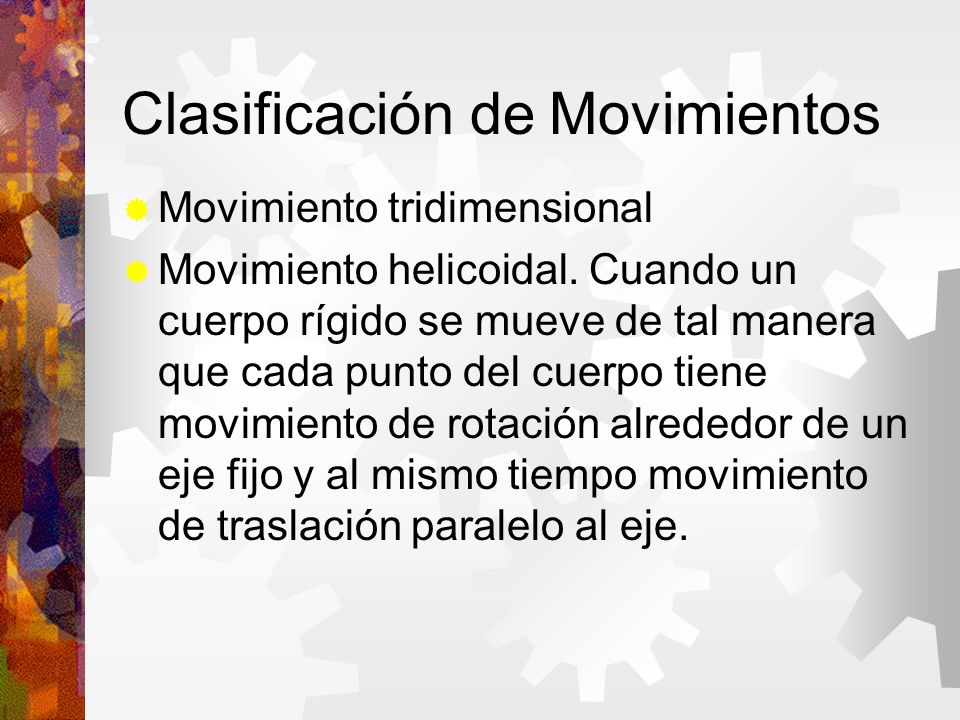

9 Clasificación de Movimientos
Movimiento tridimensional Movimiento helicoidal. Cuando un cuerpo rígido se mueve de tal manera que cada punto del cuerpo tiene movimiento de rotación alrededor de un eje fijo y al mismo tiempo movimiento de traslación paralelo al eje.

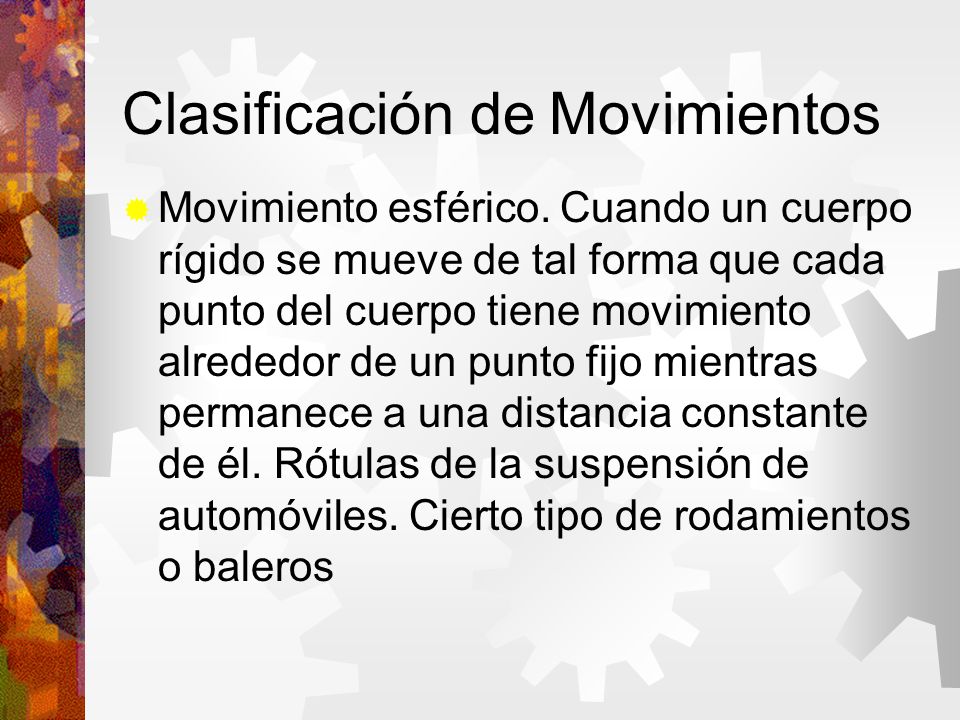

10 Clasificación de Movimientos
Movimiento esférico. Cuando un cuerpo rígido se mueve de tal forma que cada punto del cuerpo tiene movimiento alrededor de un punto fijo mientras permanece a una distancia constante de él. Rótulas de la suspensión de automóviles. Cierto tipo de rodamientos o baleros

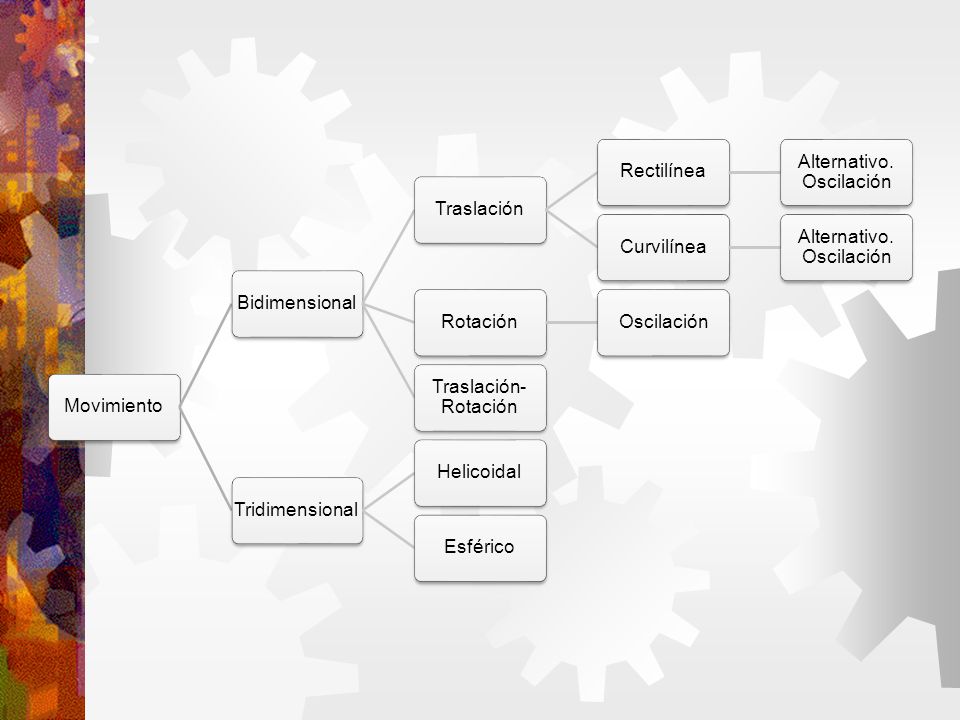

11 Alternativo. Oscilación
Movimiento Bidimensional Traslación Rectilínea Alternativo. Oscilación Curvilínea Rotación Oscilación Traslación-Rotación Tridimensional Helicoidal Esférico

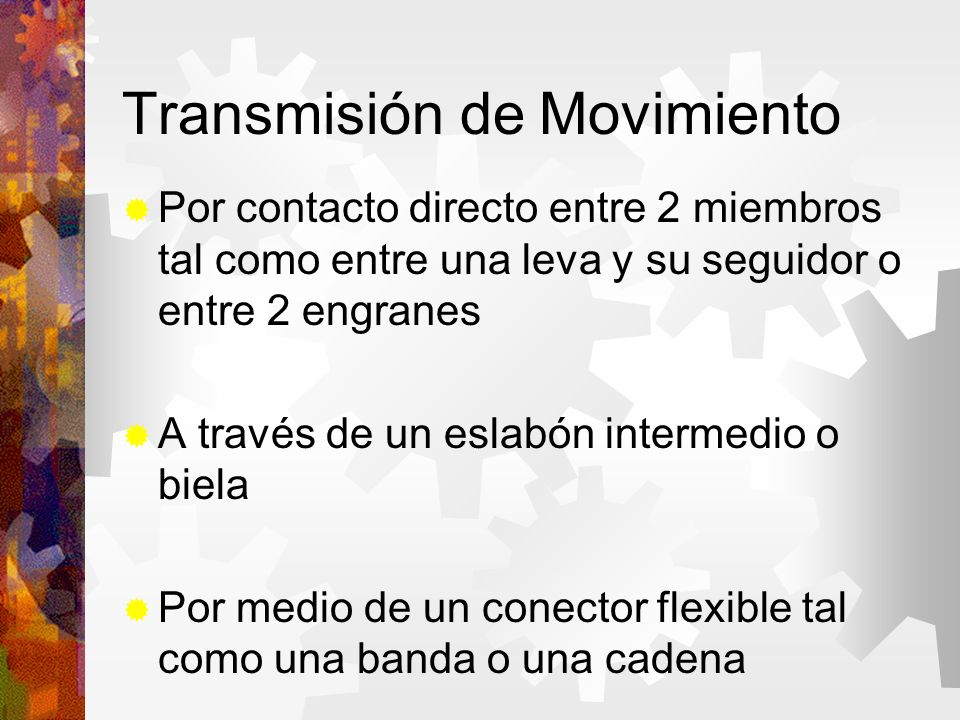

12 Transmisión de Movimiento
Por contacto directo entre 2 miembros tal como entre una leva y su seguidor o entre 2 engranes A través de un eslabón intermedio o biela Por medio de un conector flexible tal como una banda o una cadena

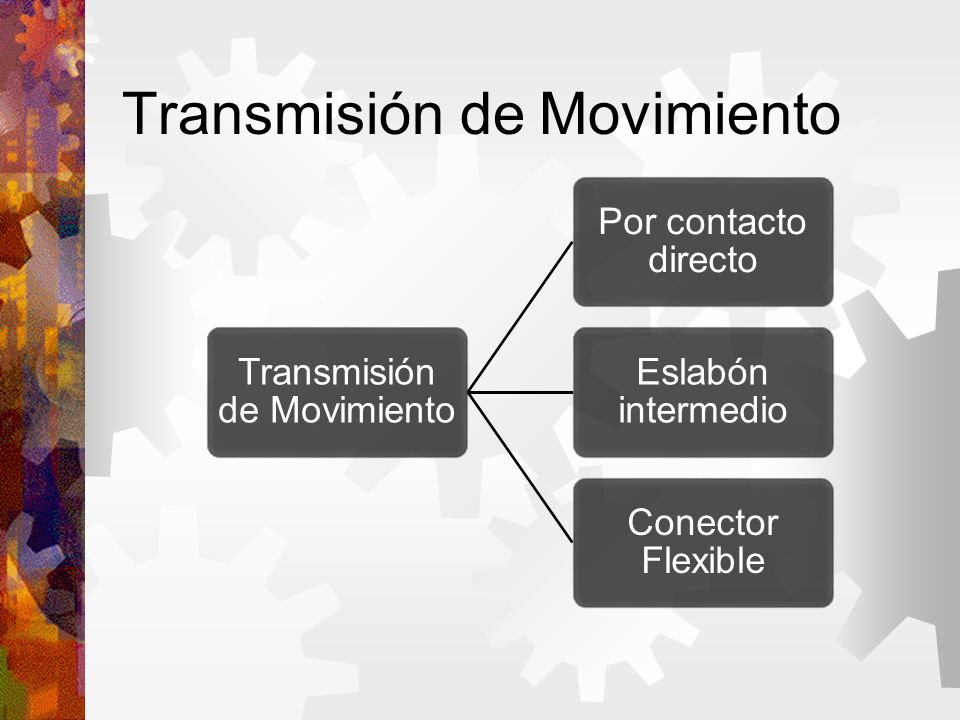

13 Transmisión de Movimiento
Por contacto directo Eslabón intermedio Conector Flexible

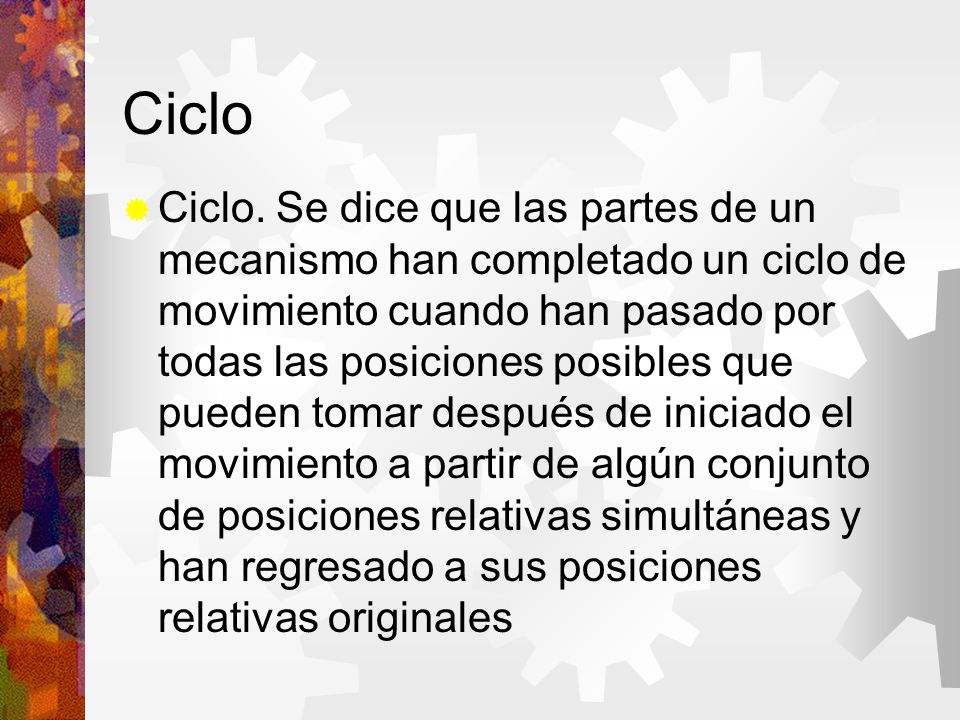

14 Ciclo Ciclo. Se dice que las partes de un mecanismo han completado un ciclo de movimiento cuando han pasado por todas las posiciones posibles que pueden tomar después de iniciado el movimiento a partir de algún conjunto de posiciones relativas simultáneas y han regresado a sus posiciones relativas originales

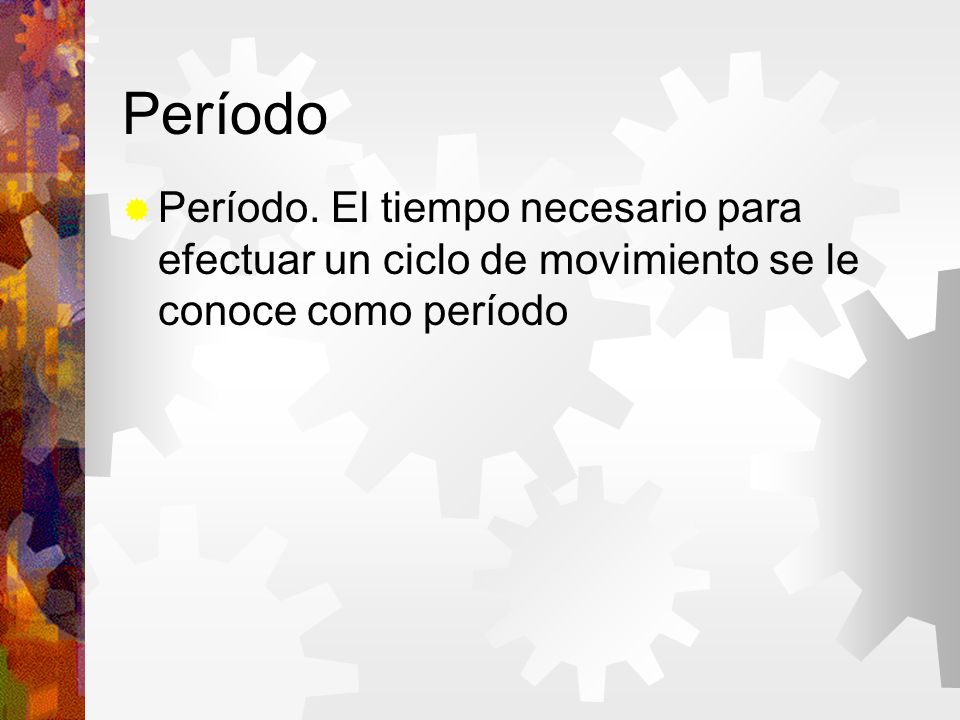

15 Período Período. El tiempo necesario para efectuar un ciclo de movimiento se le conoce como período

16 Fase de movimiento Fase de movimiento. Las posiciones relativas simultáneas de un mecanismo en cualquier instante durante un ciclo de movimiento constituyen una fase

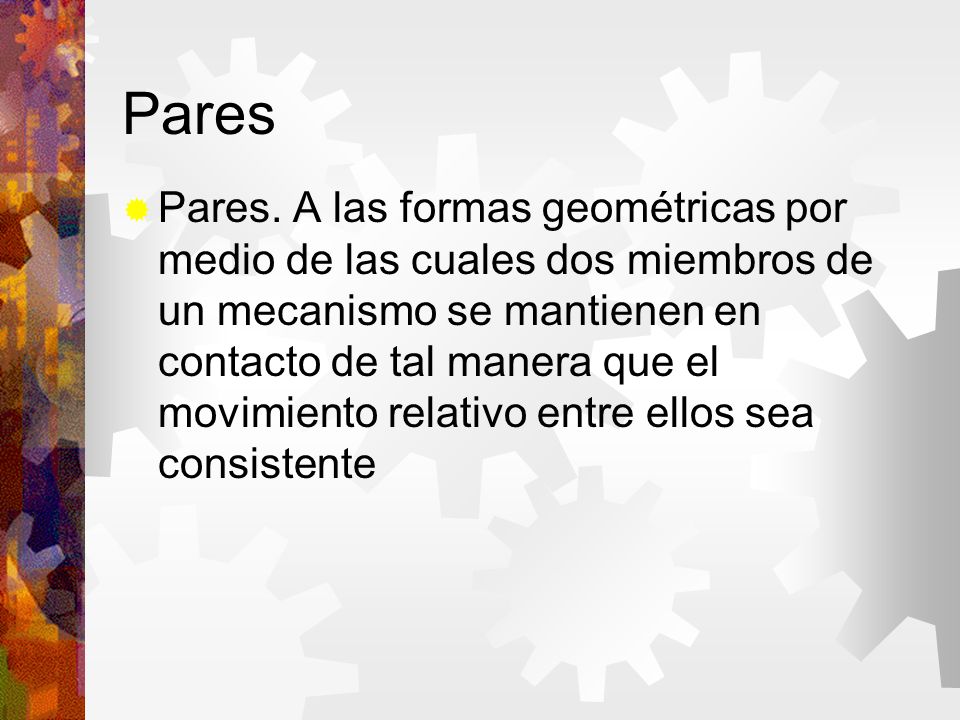

17 Pares Pares. A las formas geométricas por medio de las cuales dos miembros de un mecanismo se mantienen en contacto de tal manera que el movimiento relativo entre ellos sea consistente

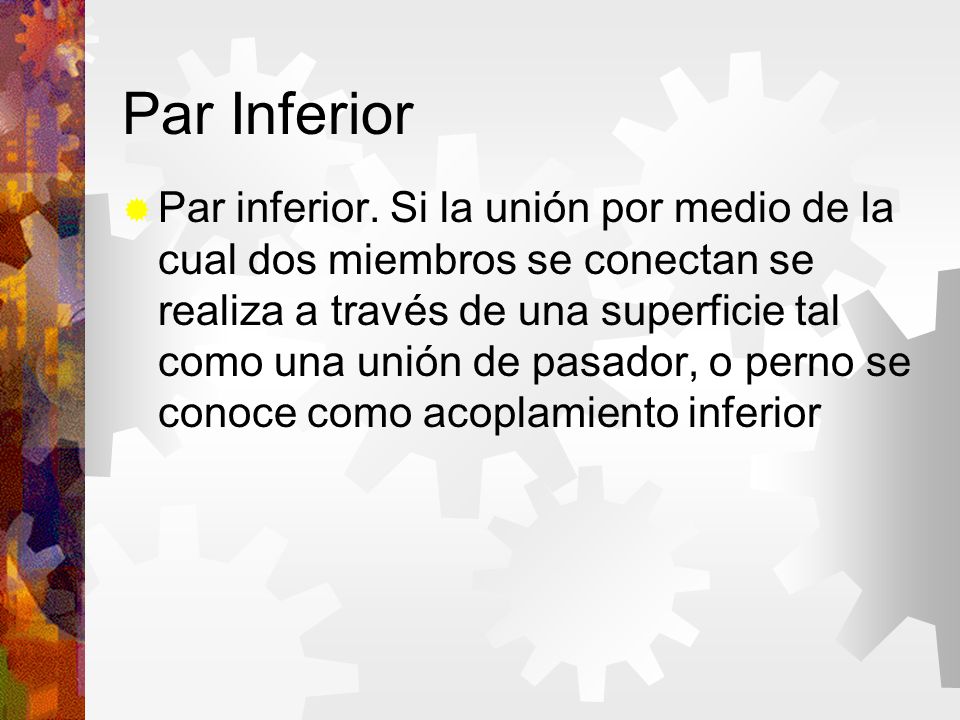

18 Par Inferior Par inferior. Si la unión por medio de la cual dos miembros se conectan se realiza a través de una superficie tal como una unión de pasador, o perno se conoce como acoplamiento inferior

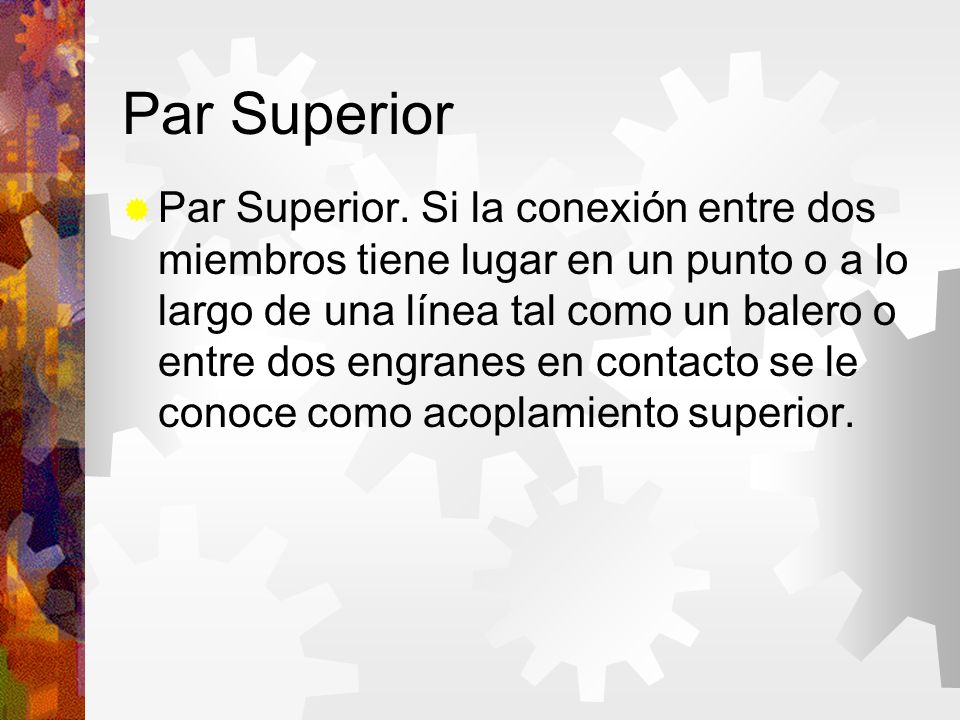

19 Par Superior Par Superior. Si la conexión entre dos miembros tiene lugar en un punto o a lo largo de una línea tal como un balero o entre dos engranes en contacto se le conoce como acoplamiento superior.

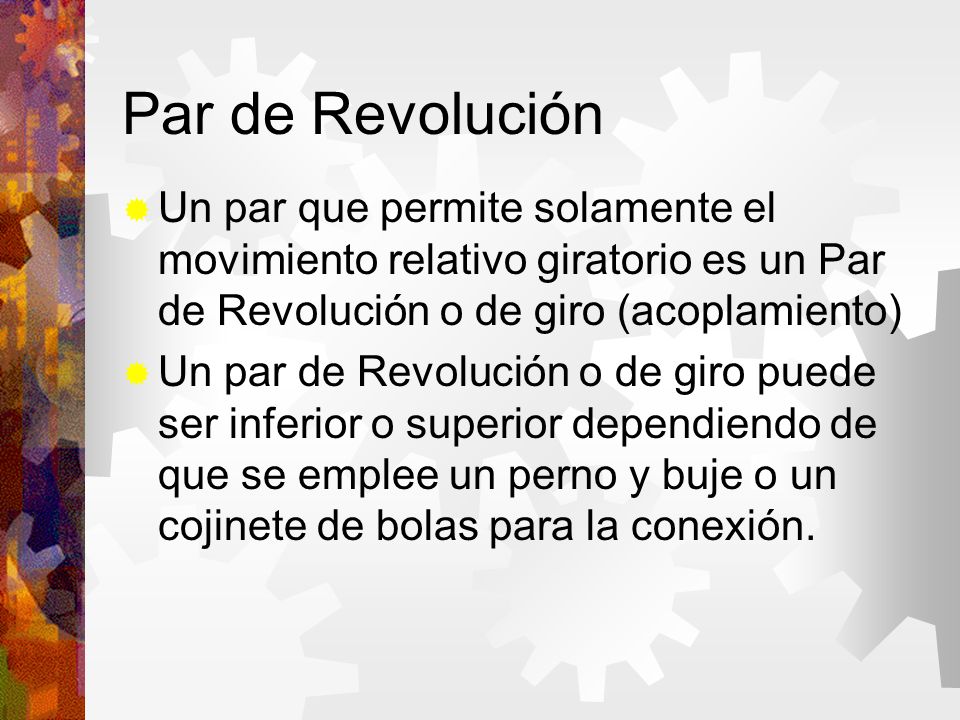

20 Par de Revolución Un par que permite solamente el movimiento relativo giratorio es un Par de Revolución o de giro (acoplamiento) Un par de Revolución o de giro puede ser inferior o superior dependiendo de que se emplee un perno y buje o un cojinete de bolas para la conexión.

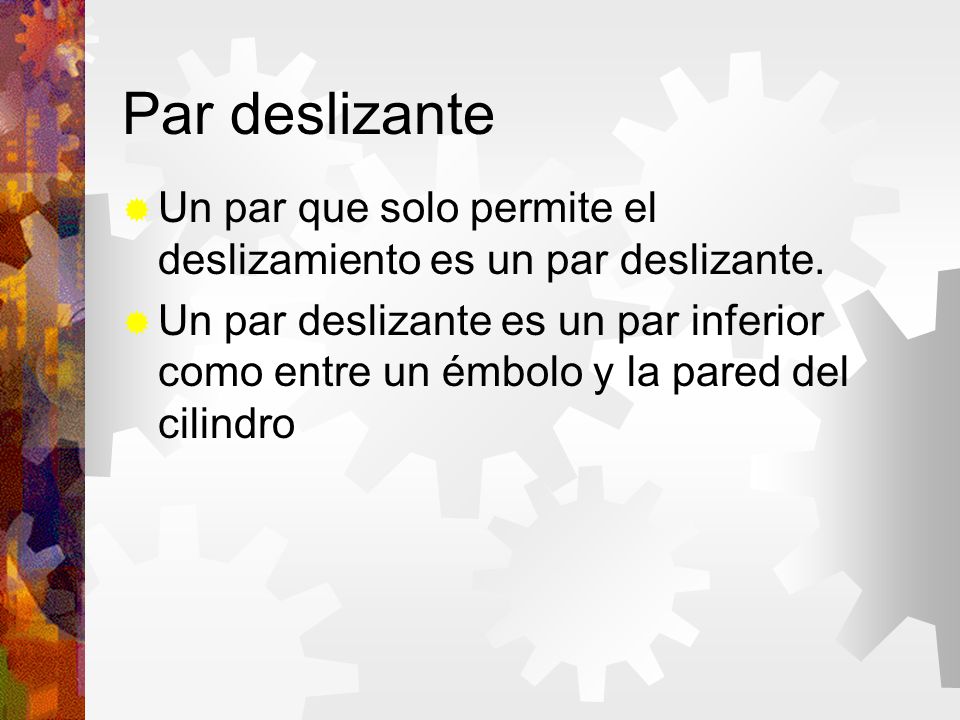

21 Par deslizante Un par que solo permite el deslizamiento es un par deslizante. Un par deslizante es un par inferior como entre un émbolo y la pared del cilindro

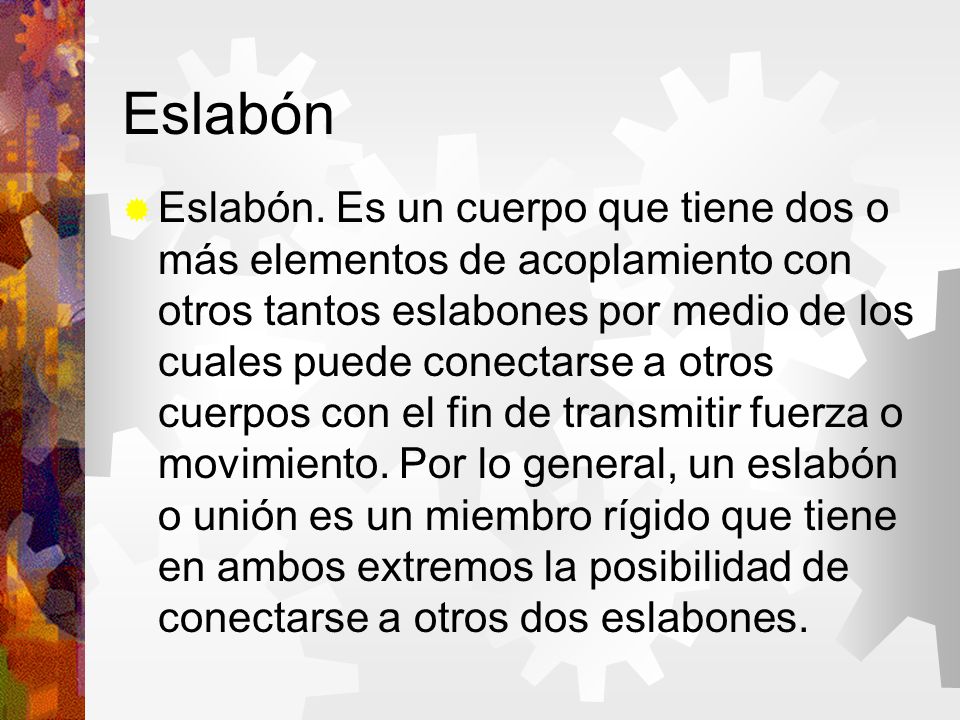

22 Eslabón Eslabón. Es un cuerpo que tiene dos o más elementos de acoplamiento con otros tantos eslabones por medio de los cuales puede conectarse a otros cuerpos con el fin de transmitir fuerza o movimiento. Por lo general, un eslabón o unión es un miembro rígido que tiene en ambos extremos la posibilidad de conectarse a otros dos eslabones.

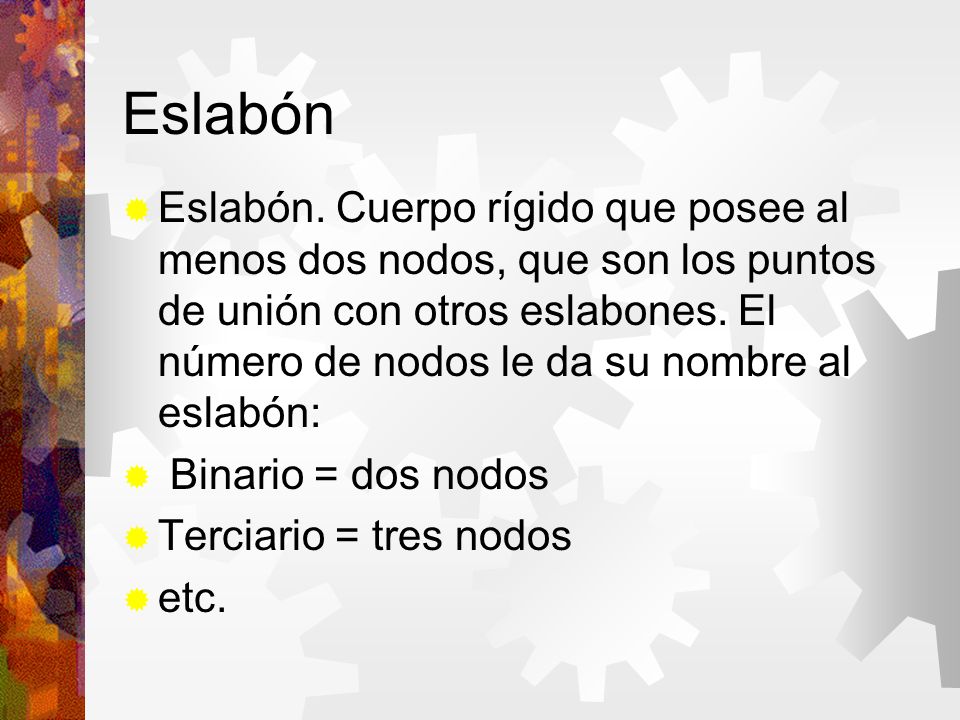

23 Eslabón Eslabón. Cuerpo rígido que posee al menos dos nodos, que son los puntos de unión con otros eslabones. El número de nodos le da su nombre al eslabón: Binario = dos nodos Terciario = tres nodos etc.

24 Clasificación de Eslabones
Eslabón Rígido o cinemático. (tensión y compresión) Flexible Tensión (Cadena, polea, chicote, etc.) Compresión (fluido)

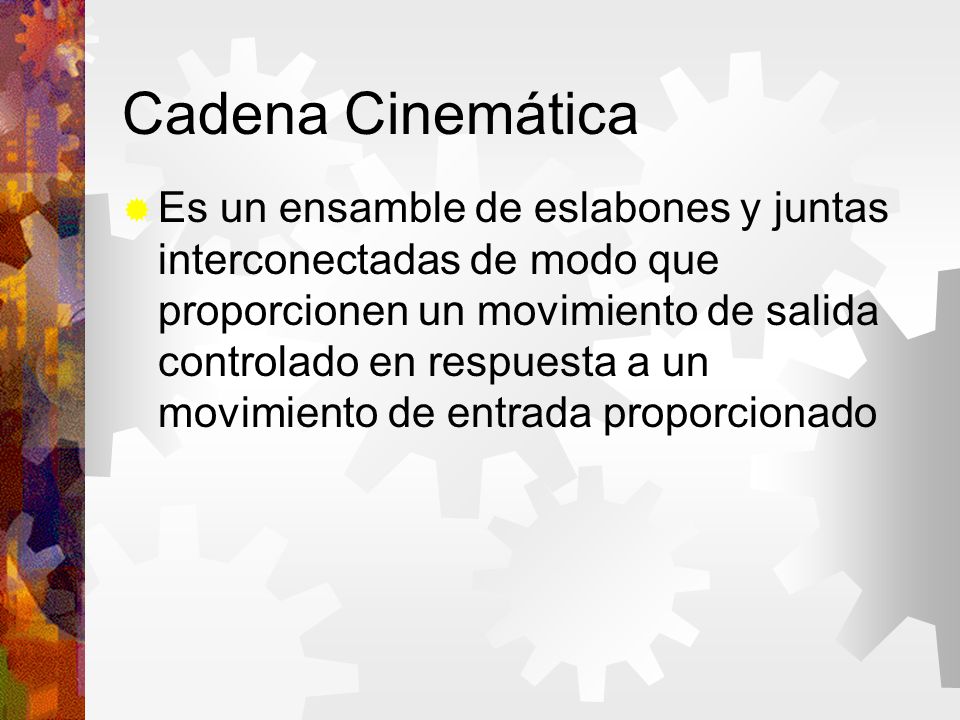

25 Cadena Cinemática Es un ensamble de eslabones y juntas interconectadas de modo que proporcionen un movimiento de salida controlado en respuesta a un movimiento de entrada proporcionado

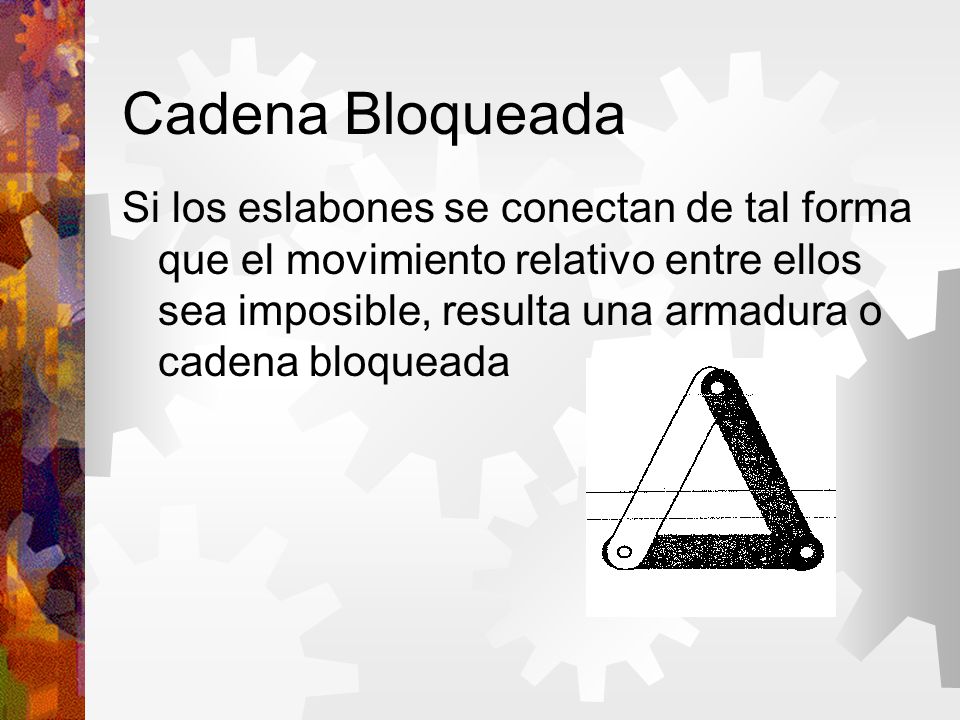

26 Cadena Bloqueada Si los eslabones se conectan de tal forma que el movimiento relativo entre ellos sea imposible, resulta una armadura o cadena bloqueada

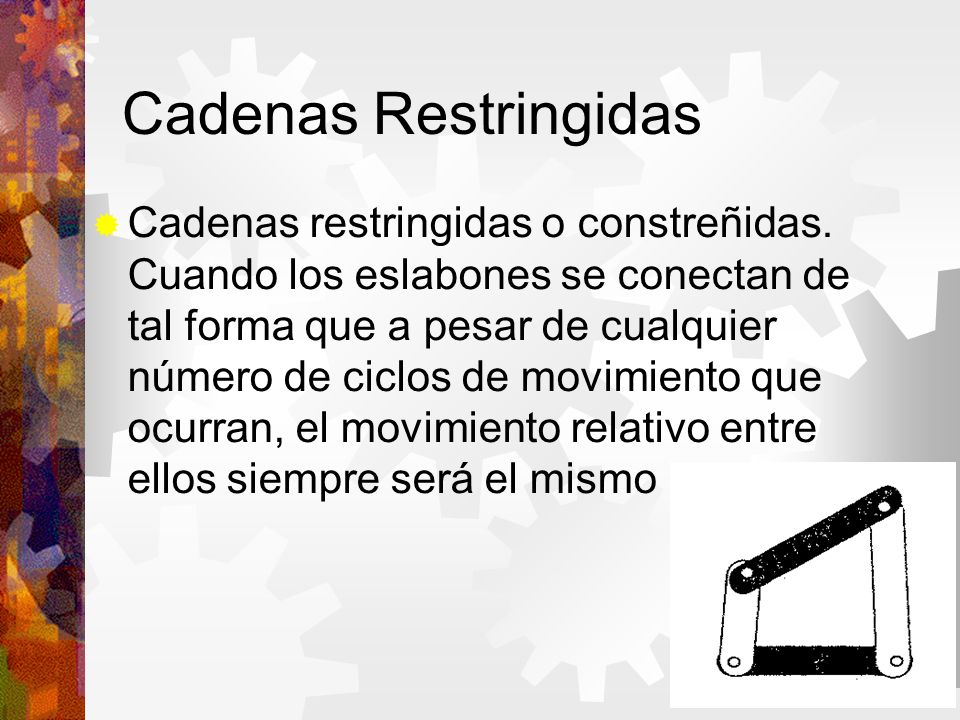

27 Cadenas Restringidas Cadenas restringidas o constreñidas. Cuando los eslabones se conectan de tal forma que a pesar de cualquier número de ciclos de movimiento que ocurran, el movimiento relativo entre ellos siempre será el mismo

28 Cadena No Restringida Si los eslabones se conectan de tal forma que el patrón de movimiento varíe de un instante a otro dependiendo de la cantidad de fricción presente en los acoplamientos, el resultado es una cadena no restringida o libre.

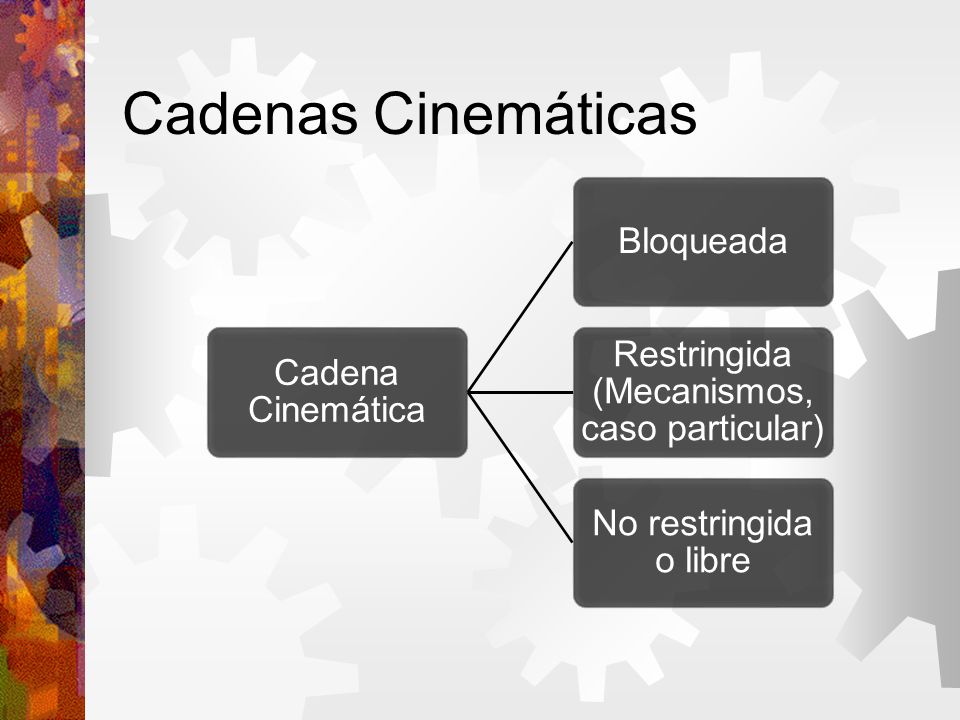

29 Restringida (Mecanismos, caso particular)
Cadenas Cinemáticas Cadena Cinemática Bloqueada Restringida (Mecanismos, caso particular) No restringida o libre

30 Mecanismos y Estructuras

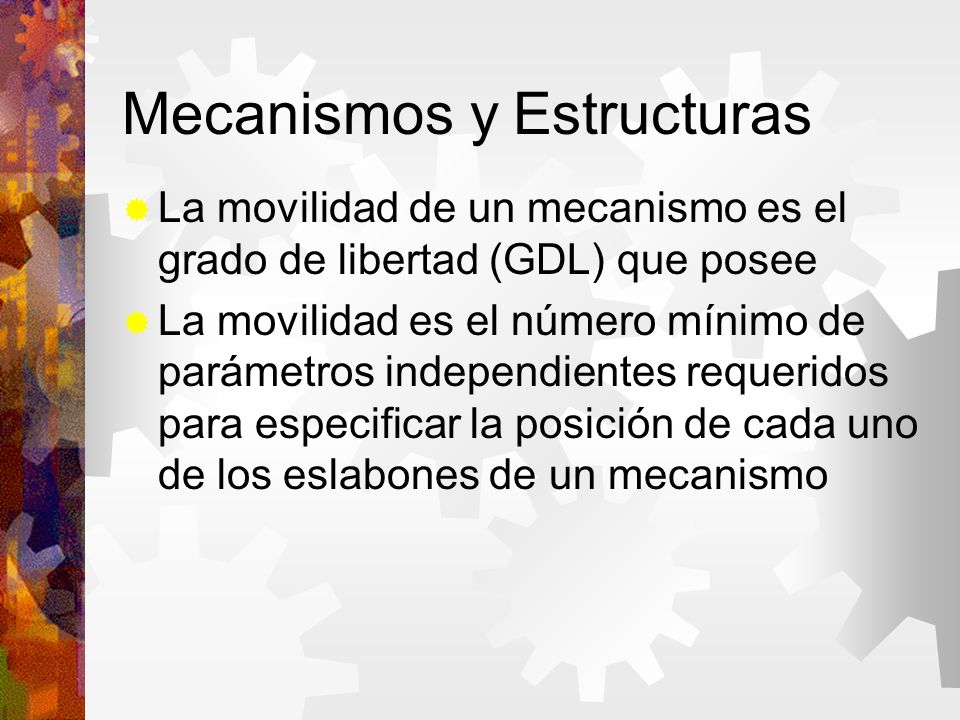

La movilidad de un mecanismo es el grado de libertad (GDL) que posee La movilidad es el número mínimo de parámetros independientes requeridos para especificar la posición de cada uno de los eslabones de un mecanismo

31 Mecanismos y Estructuras
El grado de libertad (GDL)

32 Mecanismos y Estructuras

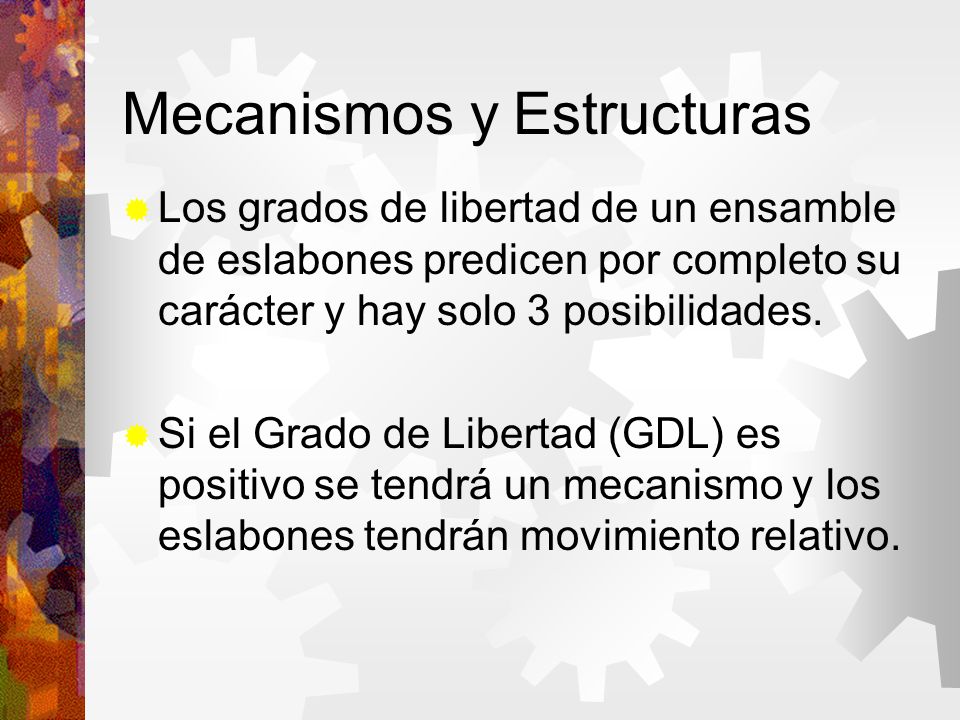

Los grados de libertad de un ensamble de eslabones predicen por completo su carácter y hay solo 3 posibilidades. Si el Grado de Libertad (GDL) es positivo se tendrá un mecanismo y los eslabones tendrán movimiento relativo.

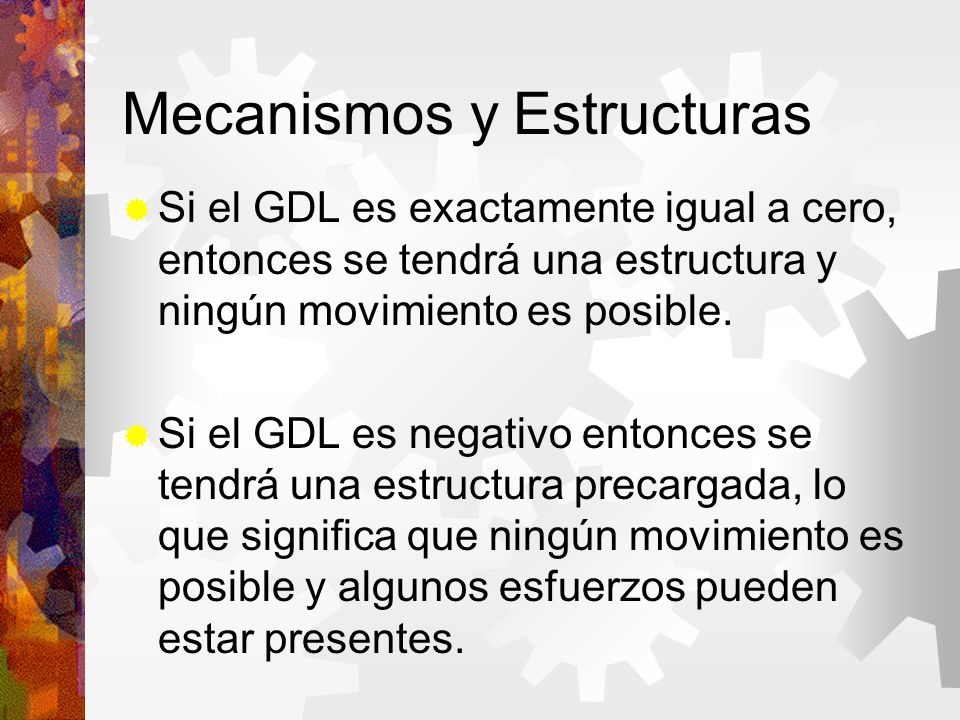

33 Mecanismos y Estructuras
Si el GDL es exactamente igual a cero, entonces se tendrá una estructura y ningún movimiento es posible. Si el GDL es negativo entonces se tendrá una estructura precargada, lo que significa que ningún movimiento es posible y algunos esfuerzos pueden estar presentes.

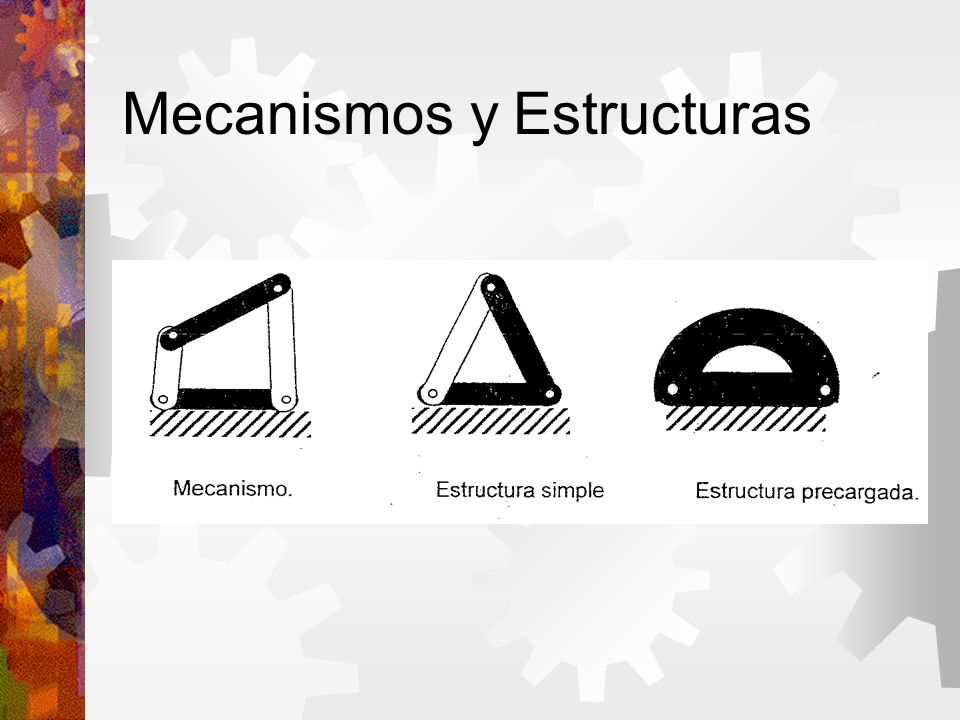

34 Mecanismos y Estructuras

35 Grados de Libertad Positivo Cero Negativo

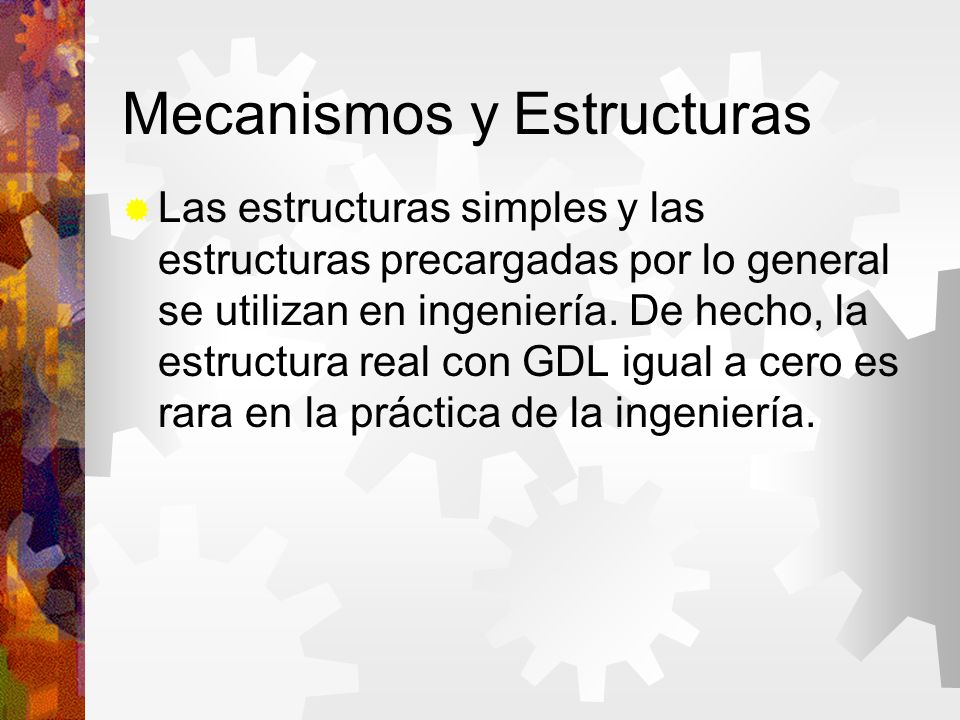

36 Mecanismos y Estructuras
Las estructuras simples y las estructuras precargadas por lo general se utilizan en ingeniería. De hecho, la estructura real con GDL igual a cero es rara en la práctica de la ingeniería.

37 Mecanismos y Estructuras

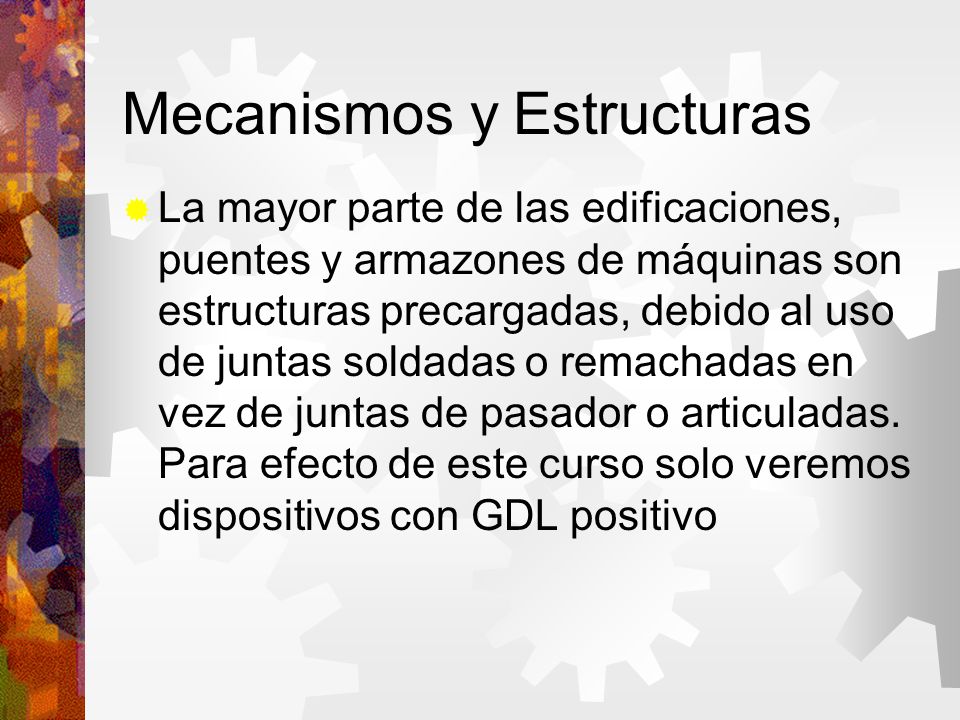

La mayor parte de las edificaciones, puentes y armazones de máquinas son estructuras precargadas, debido al uso de juntas soldadas o remachadas en vez de juntas de pasador o articuladas. Para efecto de este curso solo veremos dispositivos con GDL positivo

38 Definición de Mecanismo
Un mecanismo es una combinación de cuerpos rígidos o resistentes, arreglados de tal manera y enlazados de una forma tal que se mueven uno con respecto a los demás con movimiento relativo definido

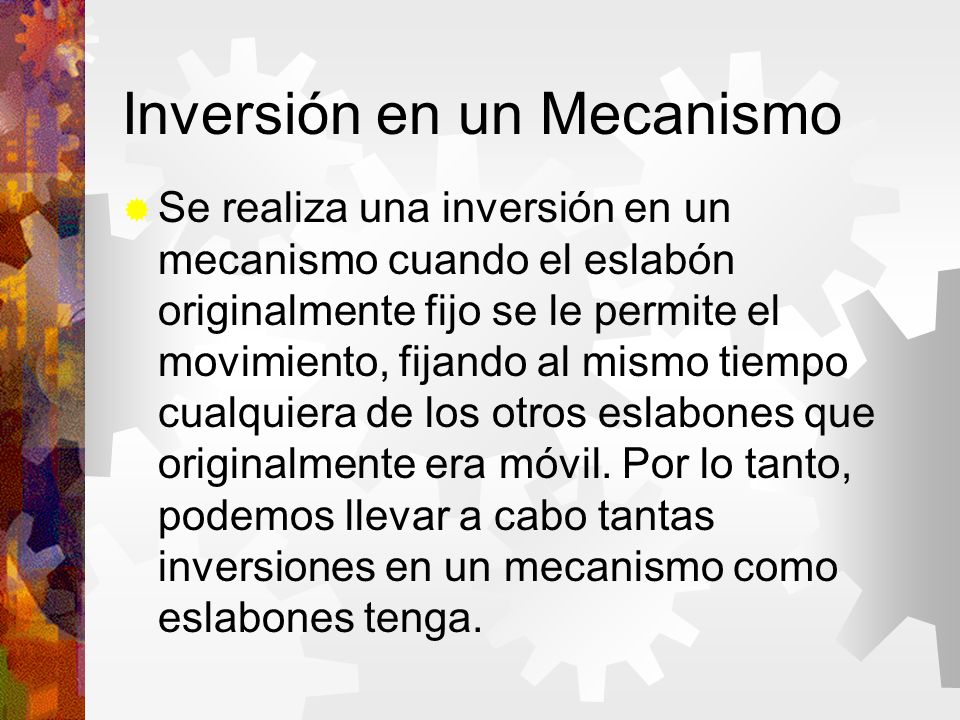

39 Inversión en un Mecanismo
Se realiza una inversión en un mecanismo cuando el eslabón originalmente fijo se le permite el movimiento, fijando al mismo tiempo cualquiera de los otros eslabones que originalmente era móvil. Por lo tanto, podemos llevar a cabo tantas inversiones en un mecanismo como eslabones tenga.

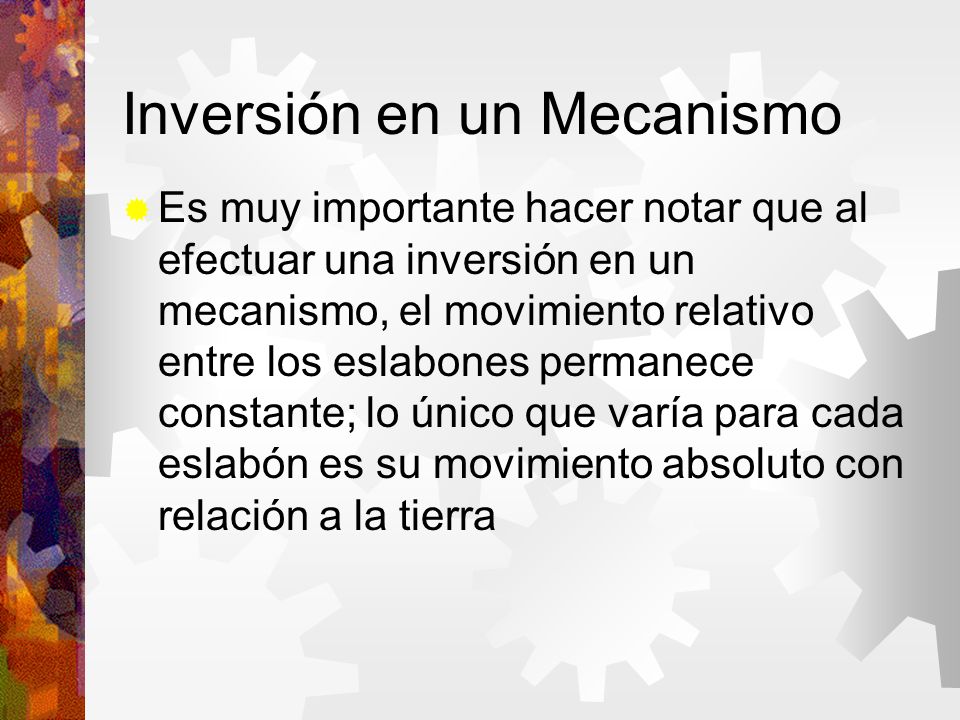

40 Inversión en un Mecanismo
Es muy importante hacer notar que al efectuar una inversión en un mecanismo, el movimiento relativo entre los eslabones permanece constante; lo único que varía para cada eslabón es su movimiento absoluto con relación a la tierra

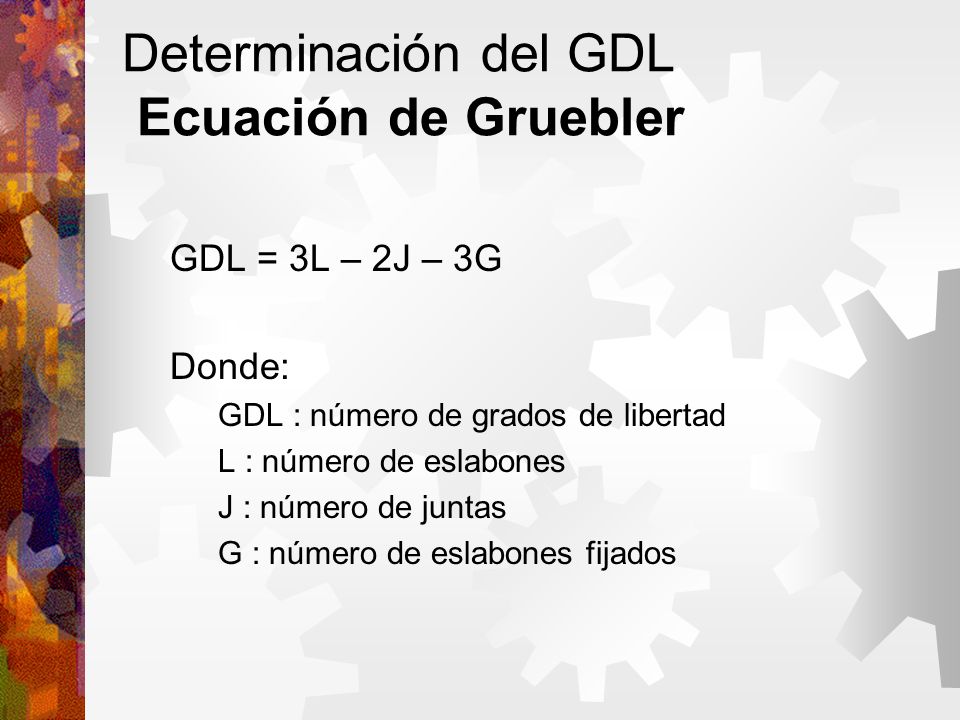

41 Determinación del GDL Ecuación de Gruebler
GDL = 3L – 2J – 3G Donde: GDL : número de grados de libertad L : número de eslabones J : número de juntas G : número de eslabones fijados

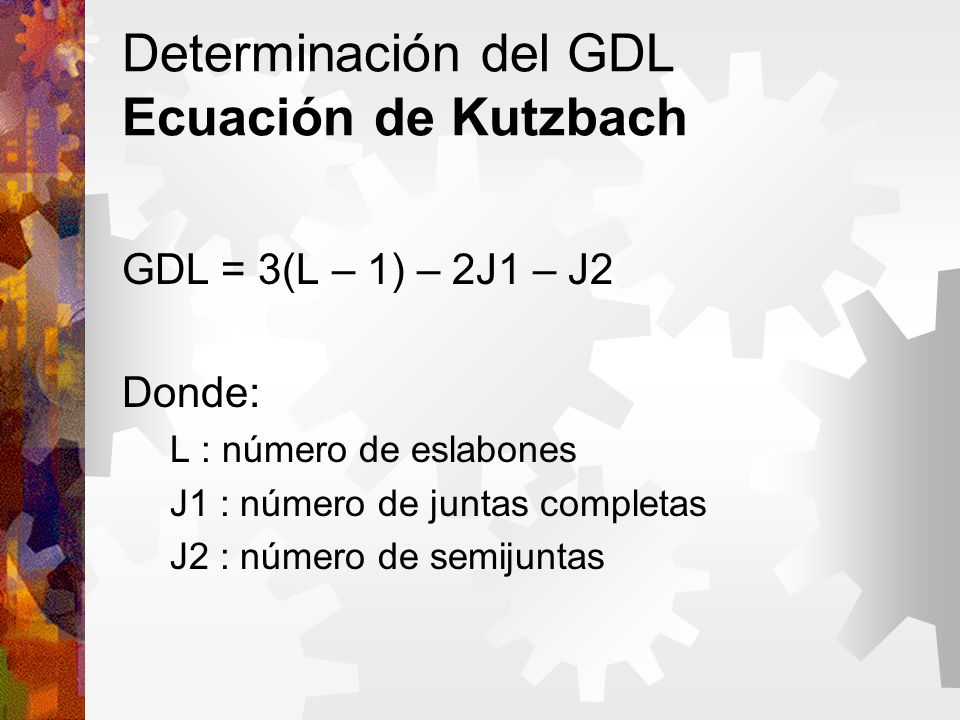

42 Determinación del GDL Ecuación de Kutzbach
GDL = 3(L – 1) – 2J1 – J2 Donde: L : número de eslabones J1 : número de juntas completas J2 : número de semijuntas

43

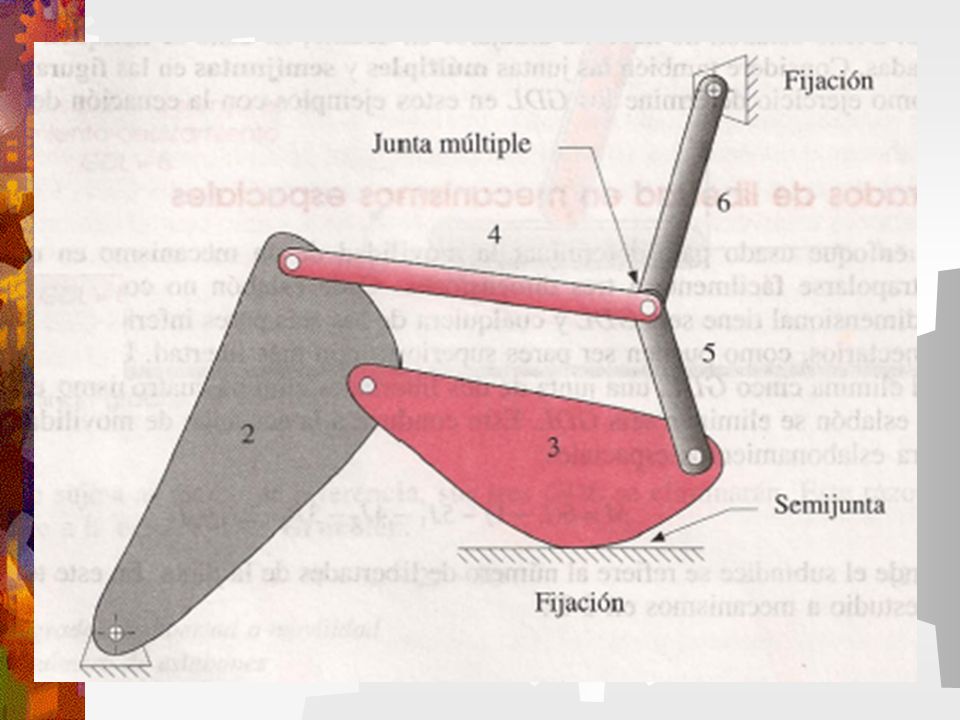

44

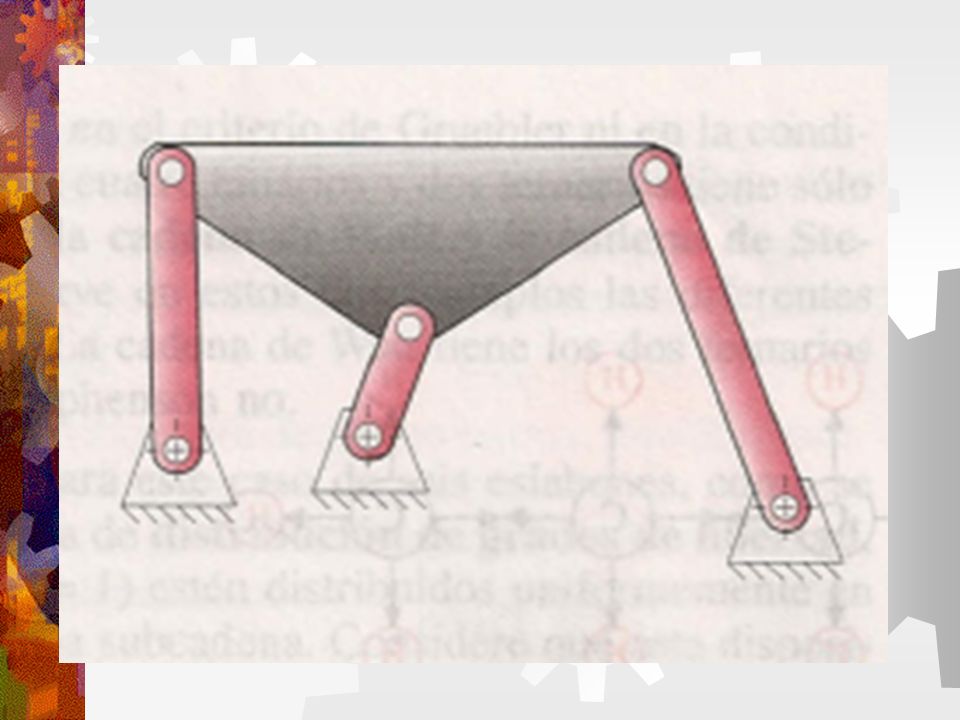

45

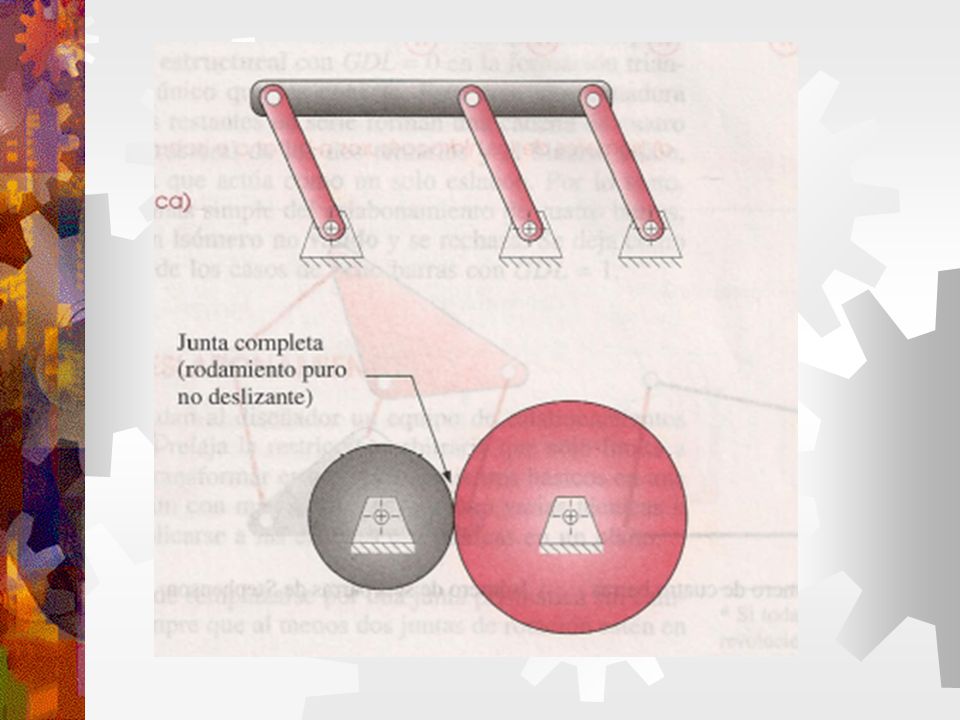

46

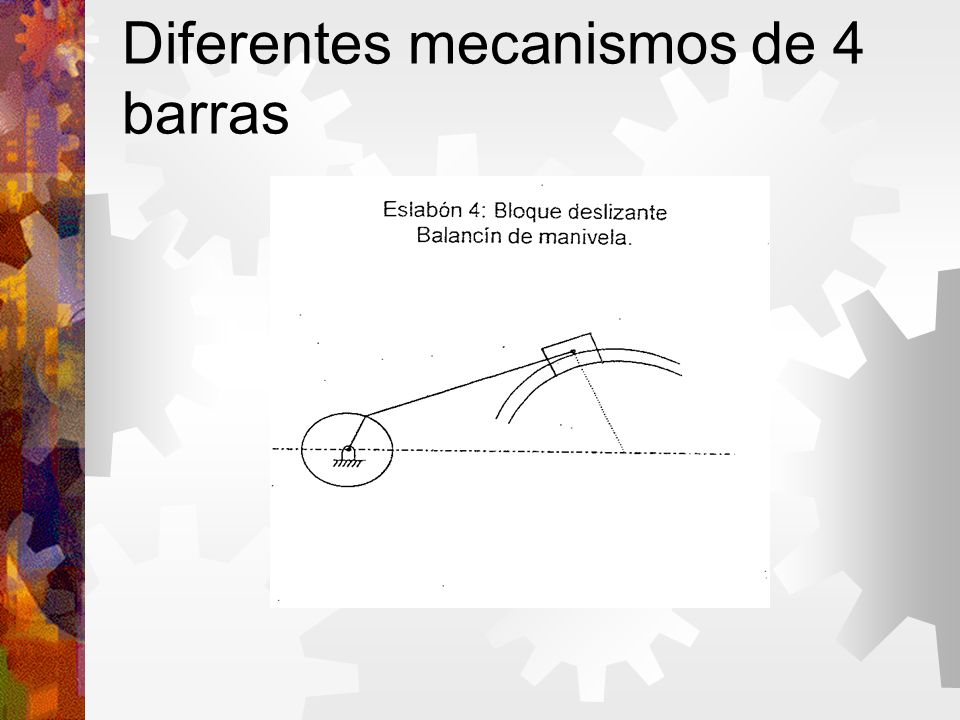

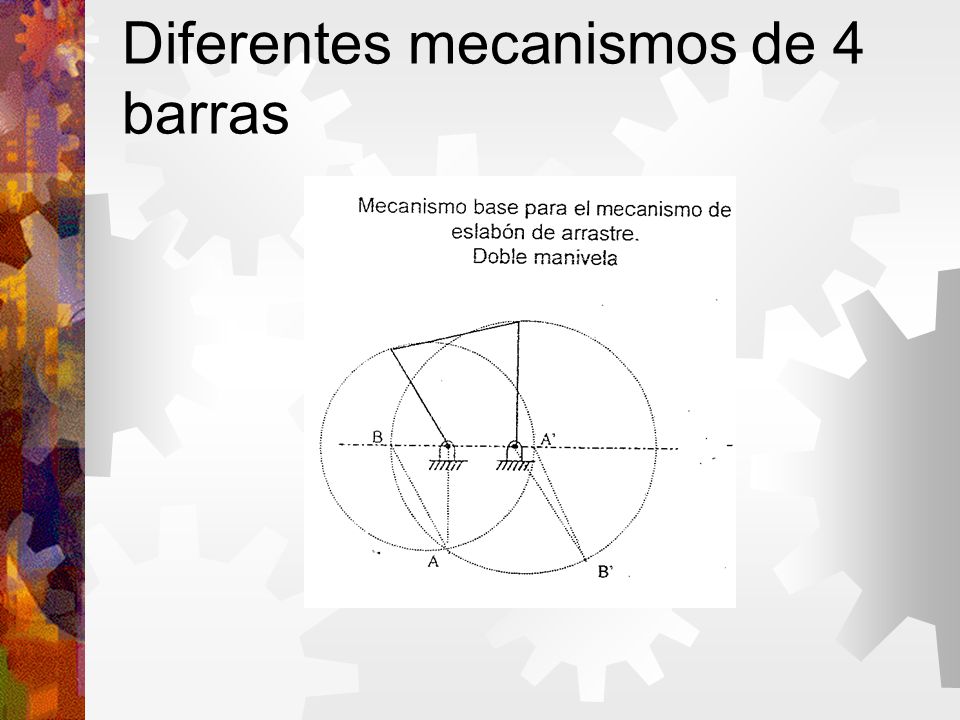

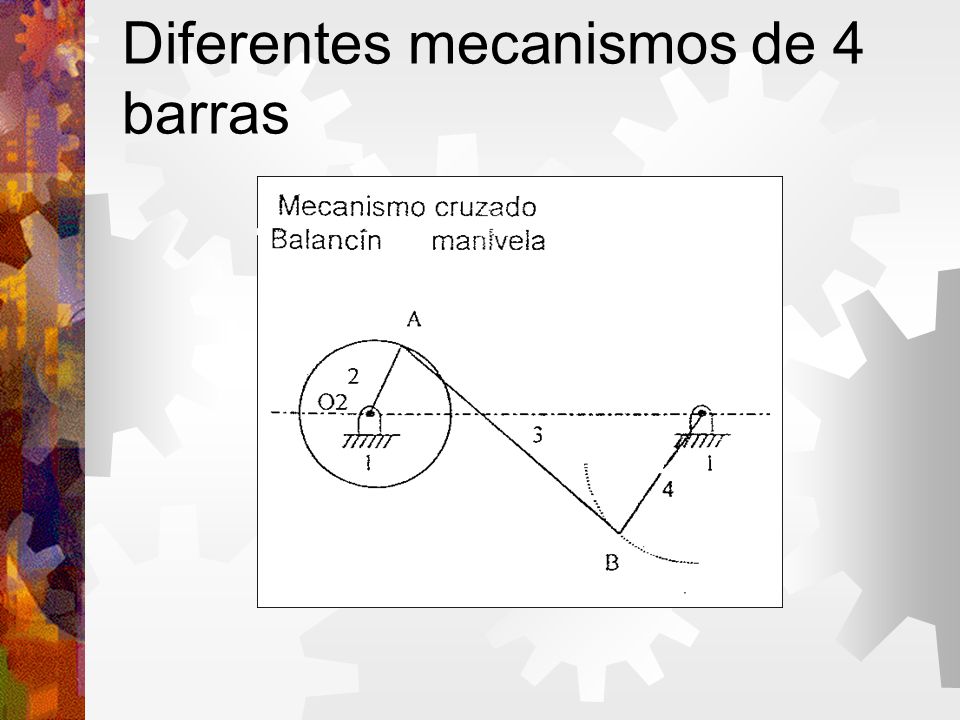

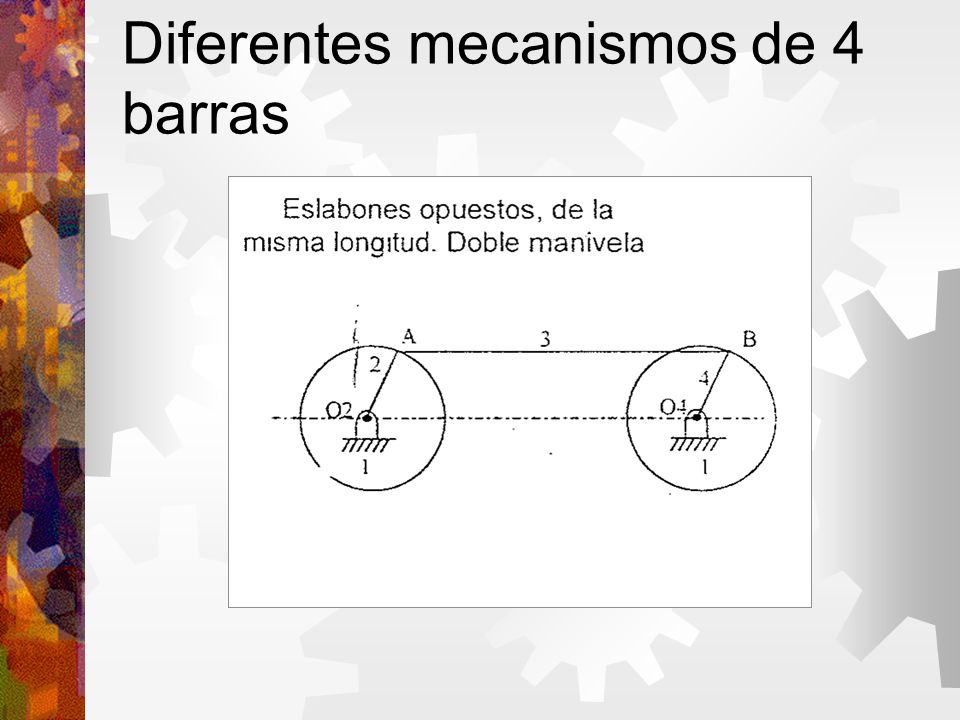

47 Diferentes mecanismos de 4 barras

48 Diferentes mecanismos de 4 barras

49 Diferentes mecanismos de 4 barras

50 Diferentes mecanismos de 4 barras

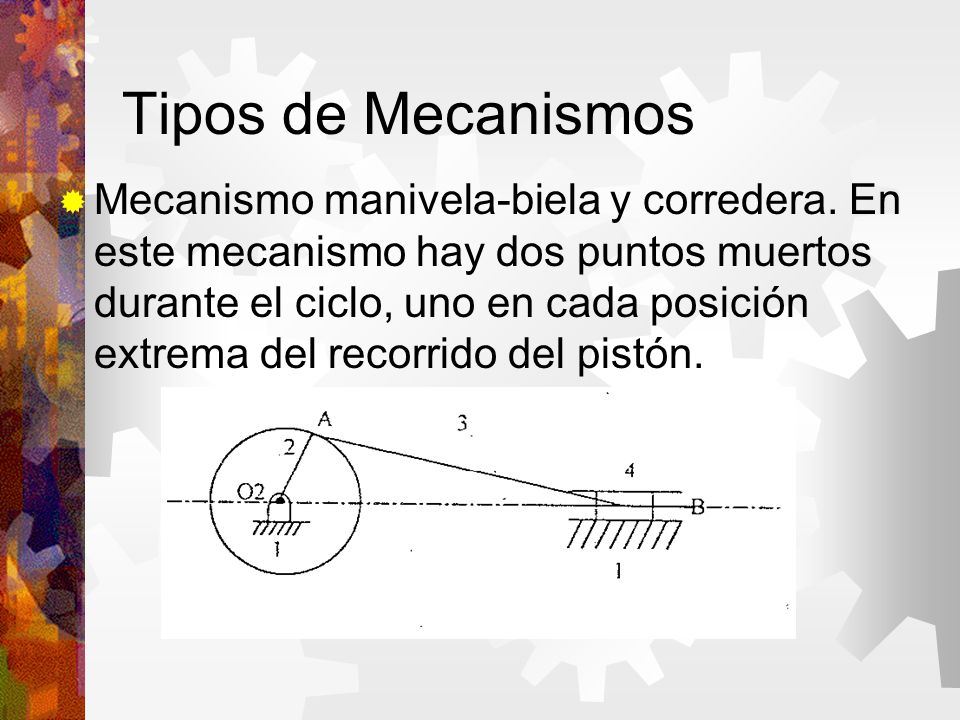

51 Tipos de Mecanismos Mecanismo manivela-biela y corredera. En este mecanismo hay dos puntos muertos durante el ciclo, uno en cada posición extrema del recorrido del pistón.

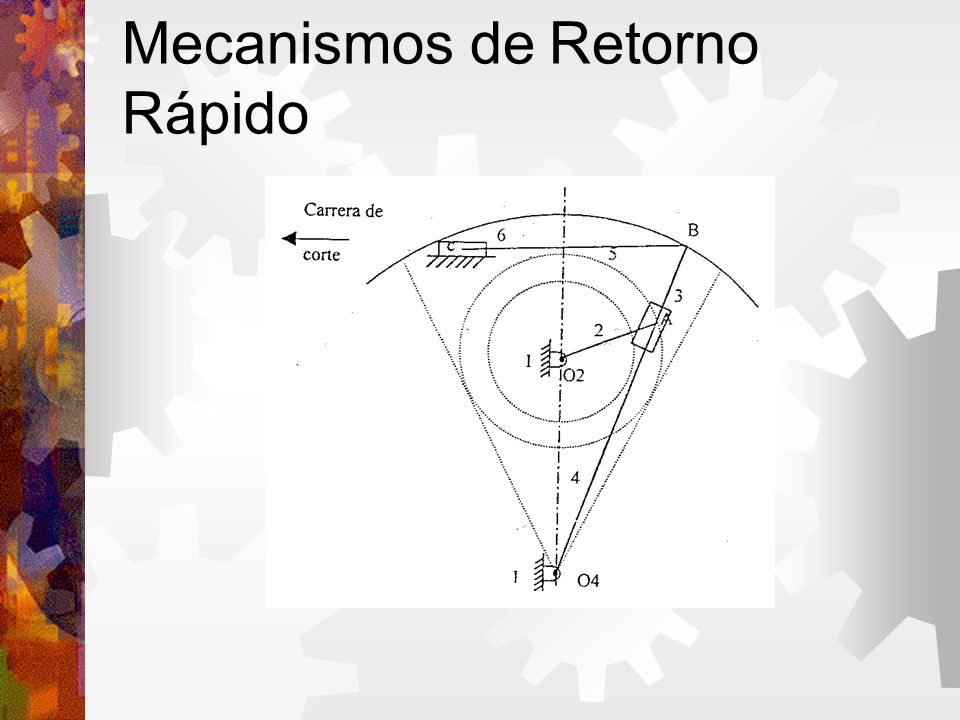

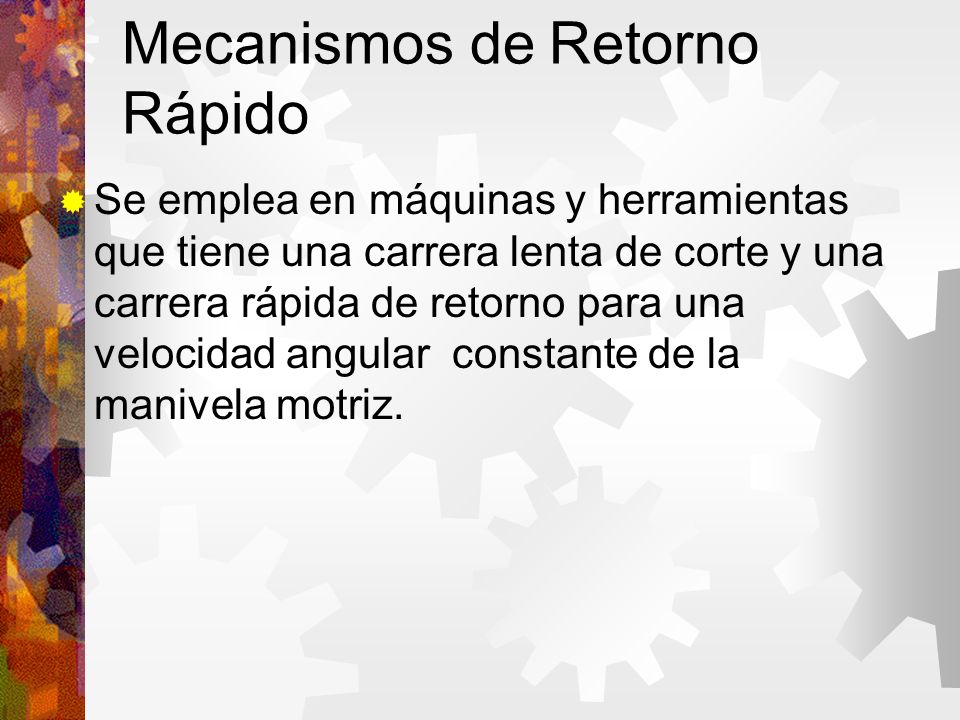

52 Mecanismos de Retorno Rápido
Se emplea en máquinas y herramientas que tiene una carrera lenta de corte y una carrera rápida de retorno para una velocidad angular constante de la manivela motriz.

53 Mecanismos de Retorno Rápido

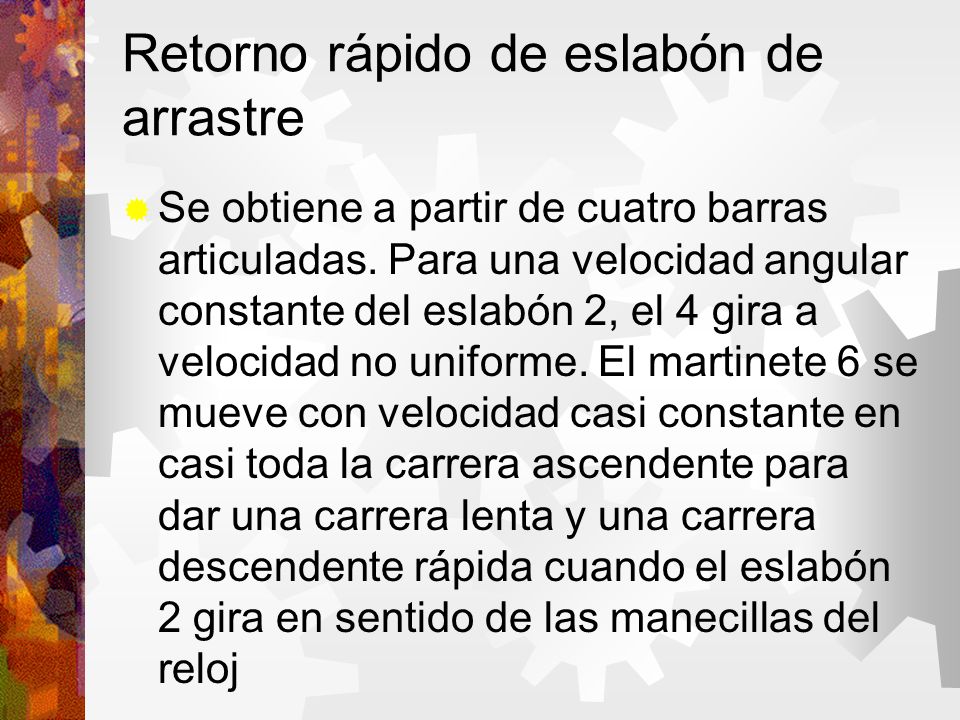

54 Retorno rápido de eslabón de arrastre
Se obtiene a partir de cuatro barras articuladas. Para una velocidad angular constante del eslabón 2, el 4 gira a velocidad no uniforme. El martinete 6 se mueve con velocidad casi constante en casi toda la carrera ascendente para dar una carrera lenta y una carrera descendente rápida cuando el eslabón 2 gira en sentido de las manecillas del reloj

55 Retorno rápido de eslabón de arrastre

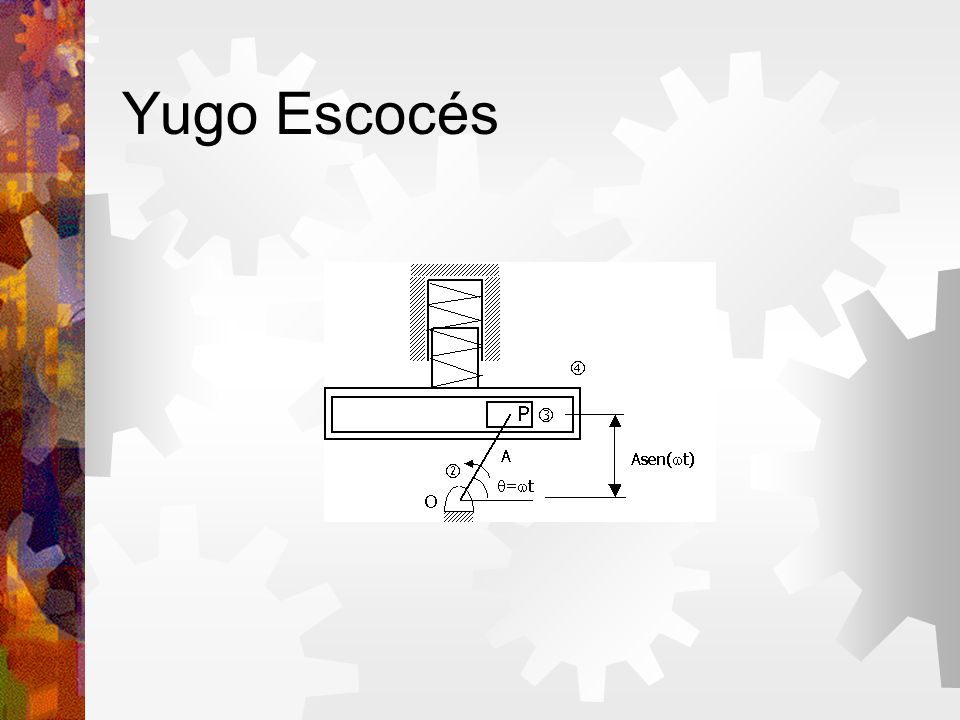

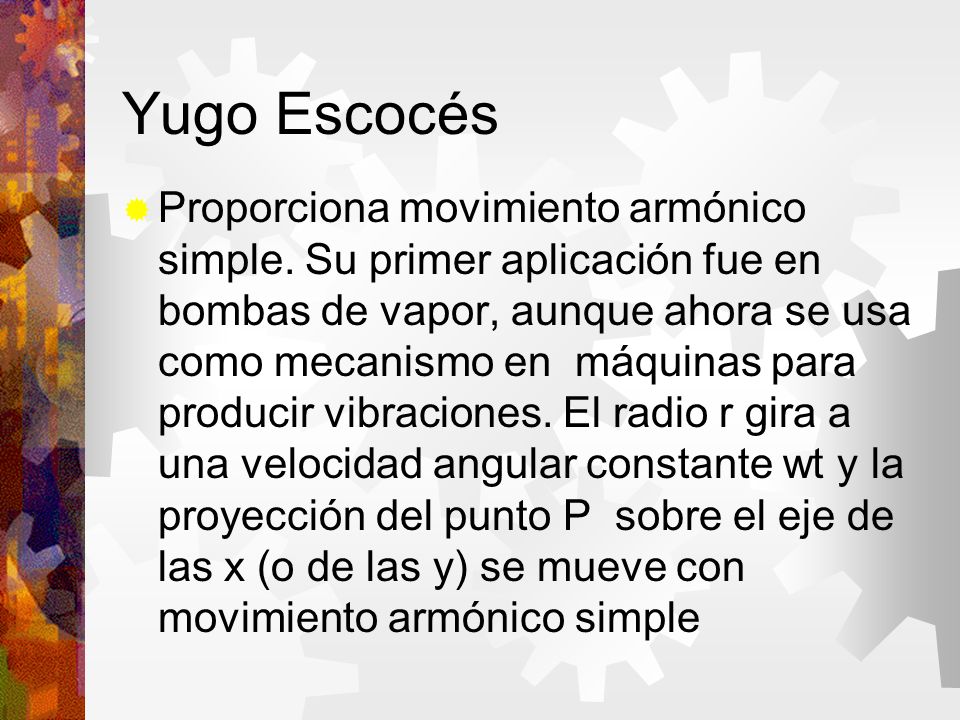

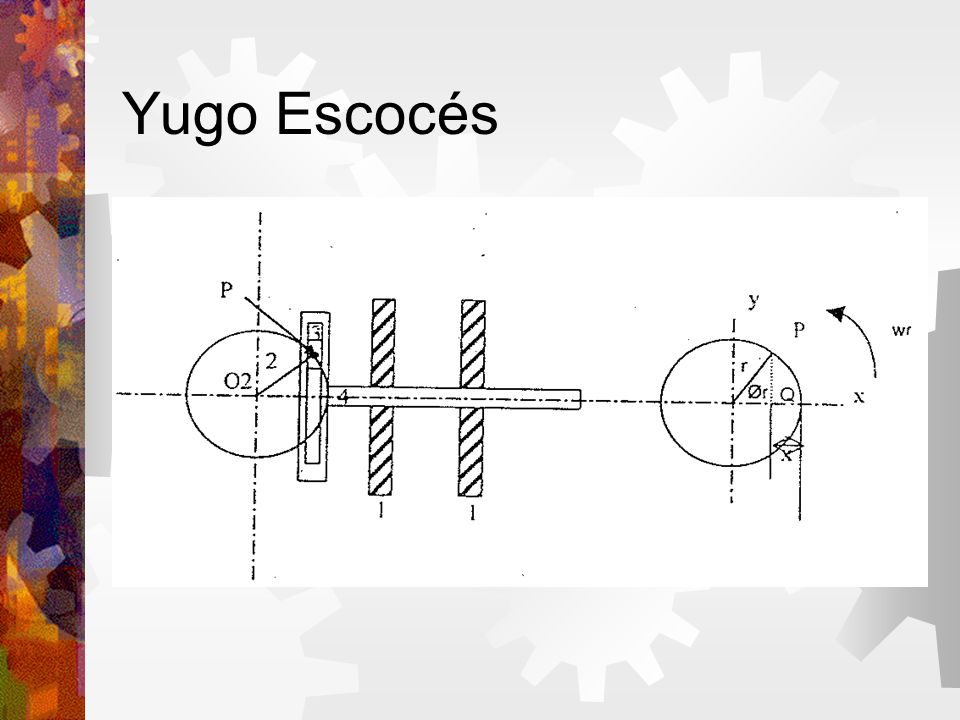

56 Yugo Escocés Proporciona movimiento armónico simple. Su primer aplicación fue en bombas de vapor, aunque ahora se usa como mecanismo en máquinas para producir vibraciones. El radio r gira a una velocidad angular constante wt y la proyección del punto P sobre el eje de las x (o de las y) se mueve con movimiento armónico simple

57 Yugo Escocés

58 Yugo Escocés

59 Whitworth Es una variante de la primera inversión de la biela y manivela. El eslabón 2 como el 4 giran revoluciones completas

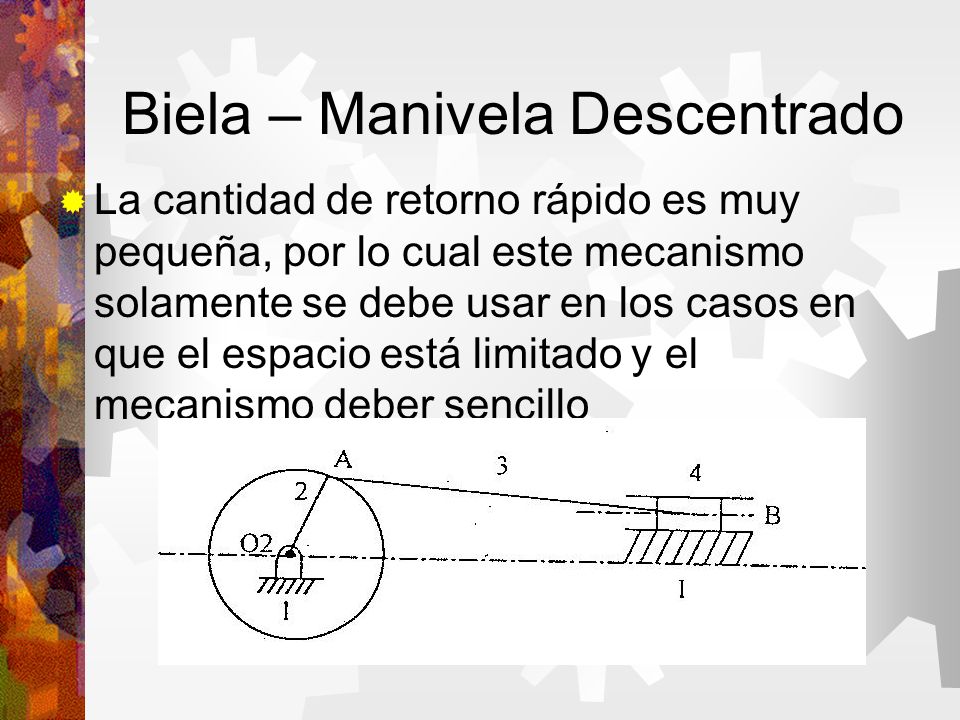

60 Biela – Manivela Descentrado
La cantidad de retorno rápido es muy pequeña, por lo cual este mecanismo solamente se debe usar en los casos en que el espacio está limitado y el mecanismo deber sencillo

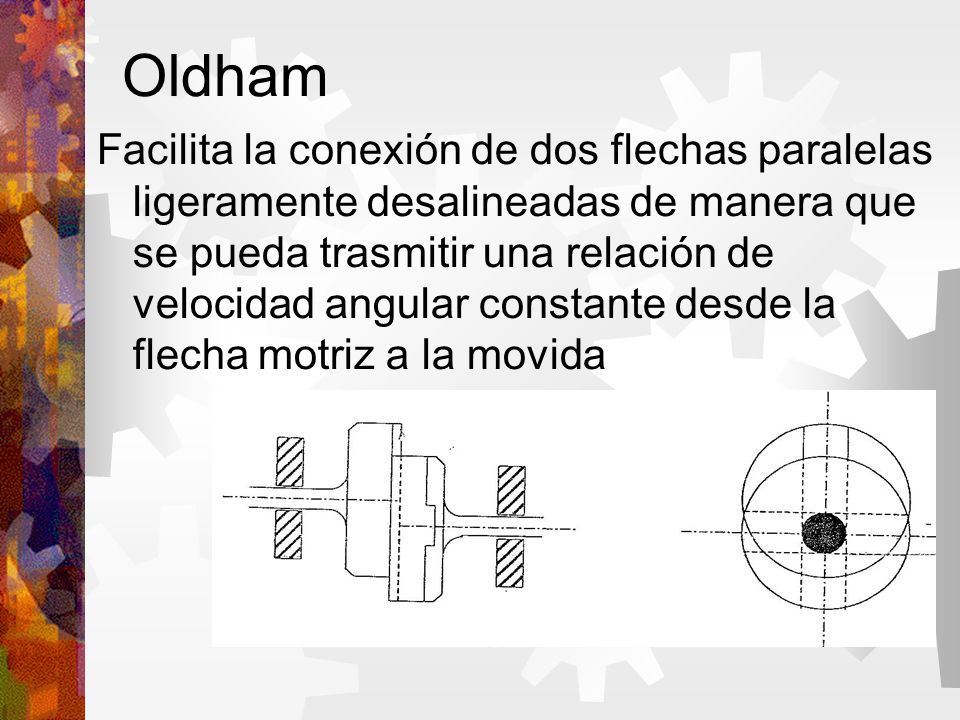

61 Oldham Facilita la conexión de dos flechas paralelas ligeramente desalineadas de manera que se pueda trasmitir una relación de velocidad angular constante desde la flecha motriz a la movida

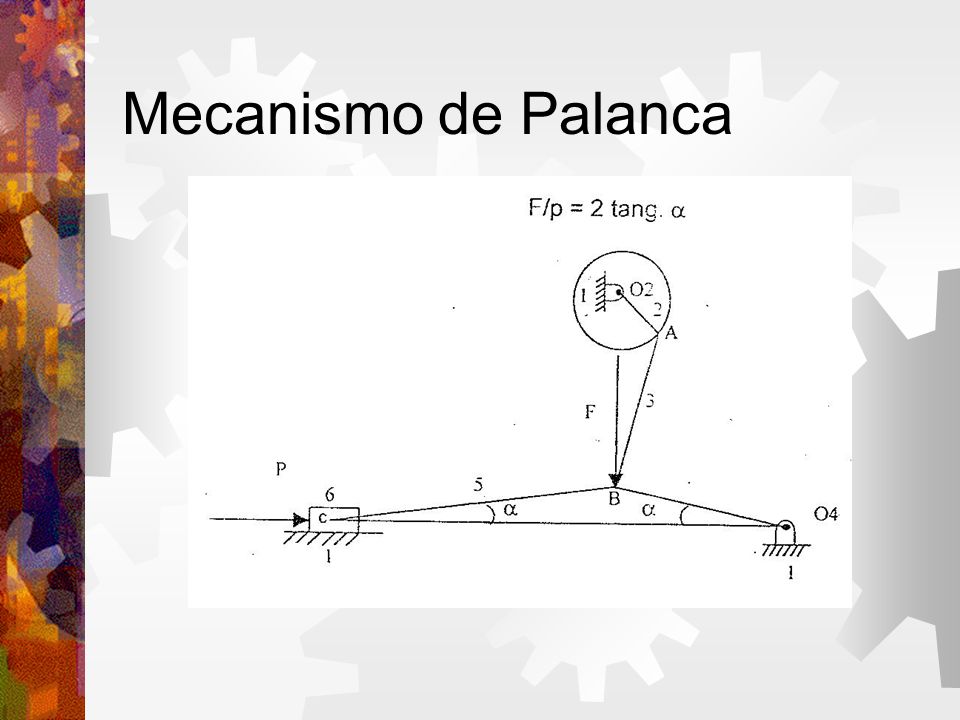

62 Mecanismo de Palanca Tiene muchas aplicaciones en que es necesario vencer una gran resistencia con una fuerza motriz muy pequeña. Los eslabones 4 y 5 se hacen más colineales, la fuerza F necesaria para vencer una resistencia dada P disminuye de acuerdo a la siguiente expresión:

63 Mecanismo de Palanca

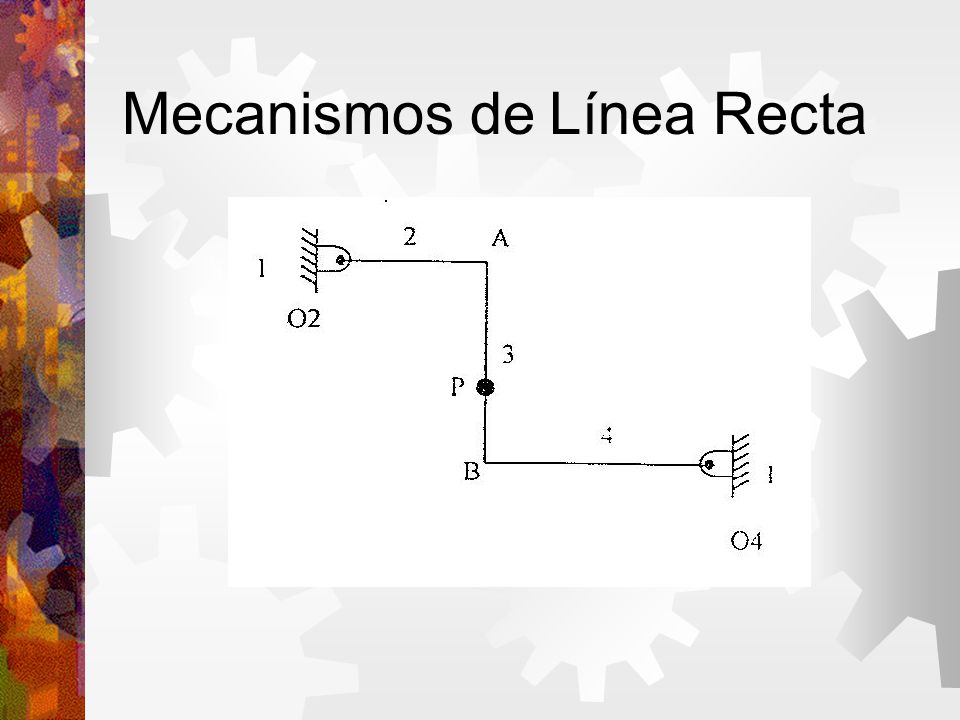

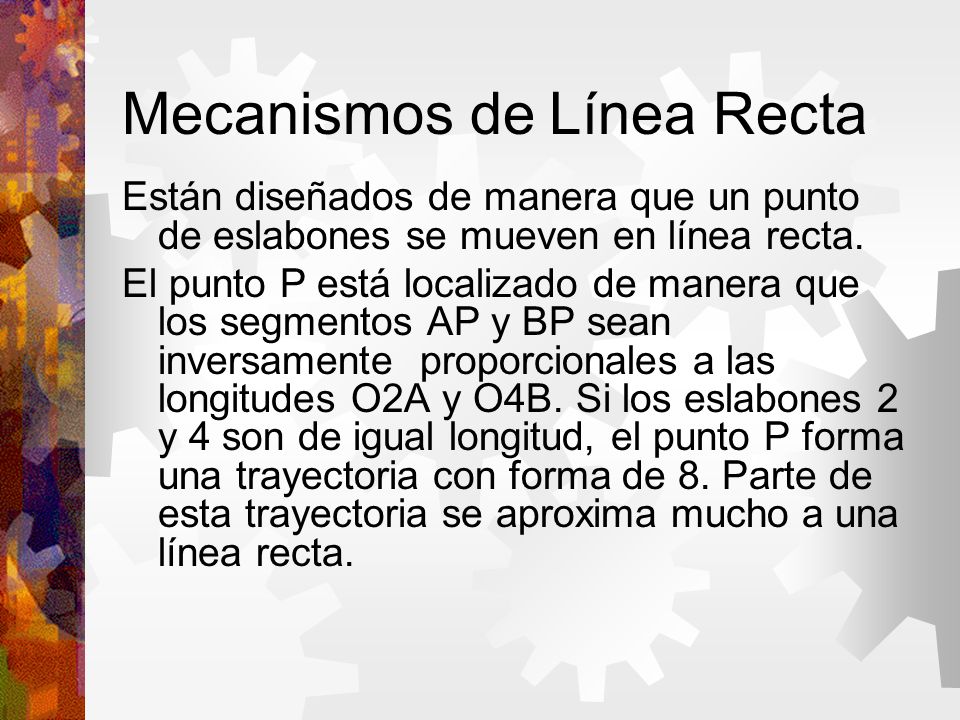

64 Mecanismos de Línea Recta
Están diseñados de manera que un punto de eslabones se mueven en línea recta. El punto P está localizado de manera que los segmentos AP y BP sean inversamente proporcionales a las longitudes O2A y O4B. Si los eslabones 2 y 4 son de igual longitud, el punto P forma una trayectoria con forma de 8. Parte de esta trayectoria se aproxima mucho a una línea recta.

65 Mecanismos de Línea Recta

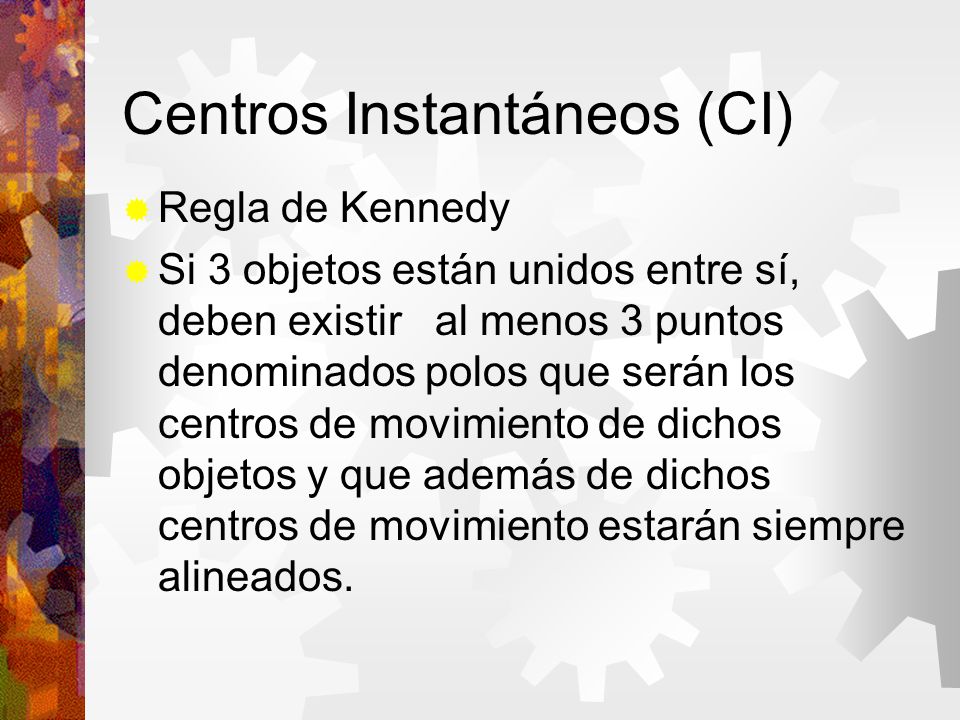

66 Centros Instantáneos (CI)
Regla de Kennedy Si 3 objetos están unidos entre sí, deben existir al menos 3 puntos denominados polos que serán los centros de movimiento de dichos objetos y que además de dichos centros de movimiento estarán siempre alineados.

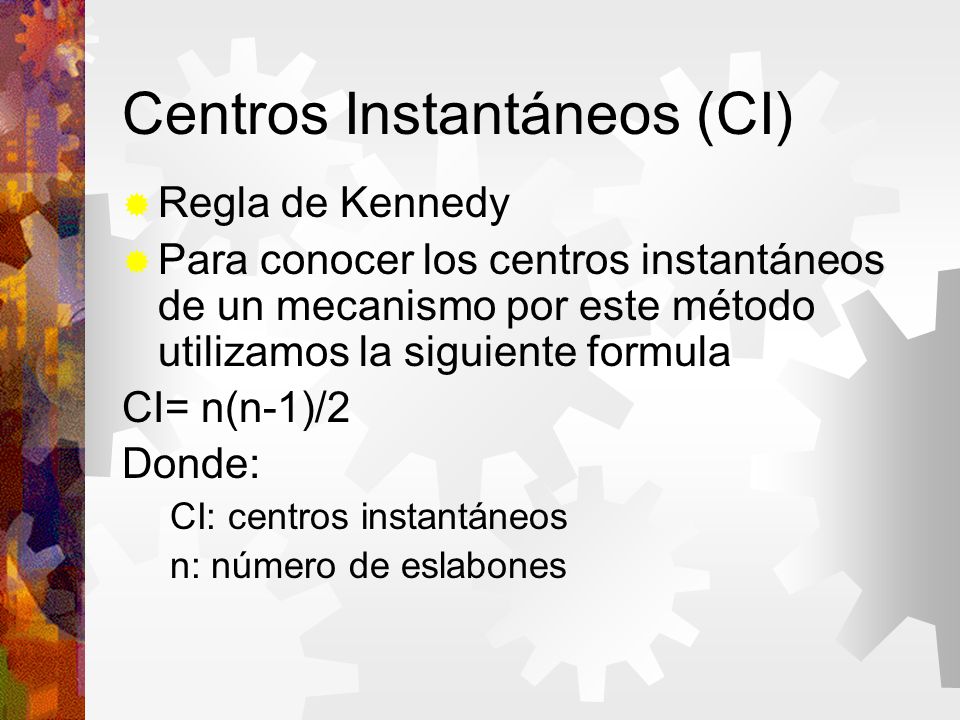

67 Centros Instantáneos (CI)
Regla de Kennedy Para conocer los centros instantáneos de un mecanismo por este método utilizamos la siguiente formula CI= n(n-1)/2 Donde: CI: centros instantáneos n: número de eslabones

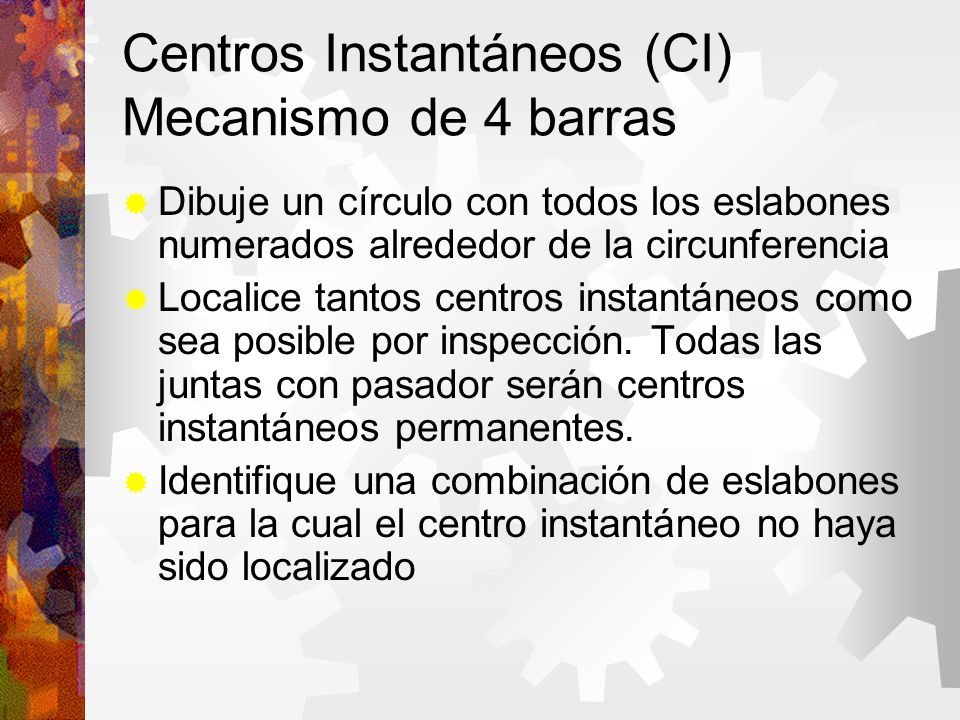

68 Centros Instantáneos (CI) Mecanismo de 4 barras
Dibuje un círculo con todos los eslabones numerados alrededor de la circunferencia Localice tantos centros instantáneos como sea posible por inspección. Todas las juntas con pasador serán centros instantáneos permanentes. Identifique una combinación de eslabones para la cual el centro instantáneo no haya sido localizado

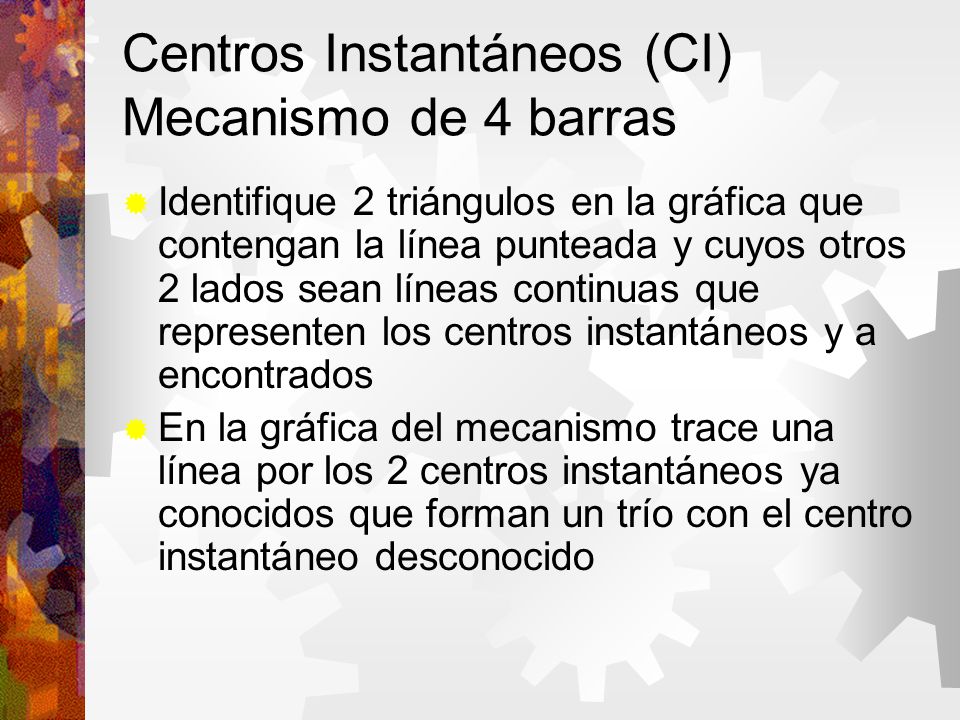

69 Centros Instantáneos (CI) Mecanismo de 4 barras
Identifique 2 triángulos en la gráfica que contengan la línea punteada y cuyos otros 2 lados sean líneas continuas que representen los centros instantáneos y a encontrados En la gráfica del mecanismo trace una línea por los 2 centros instantáneos ya conocidos que forman un trío con el centro instantáneo desconocido

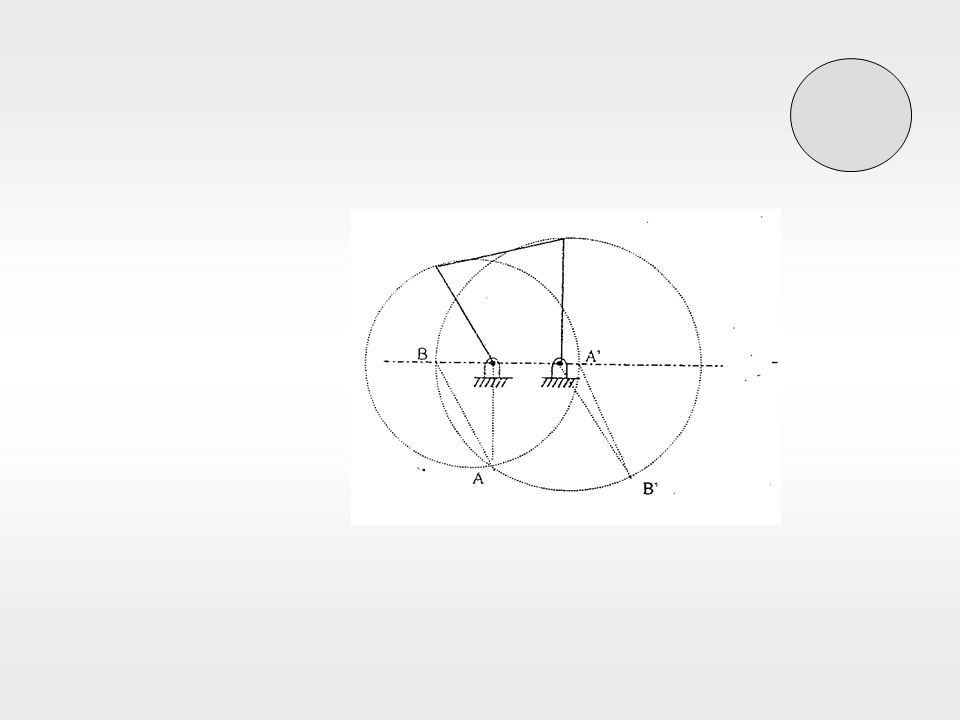

70

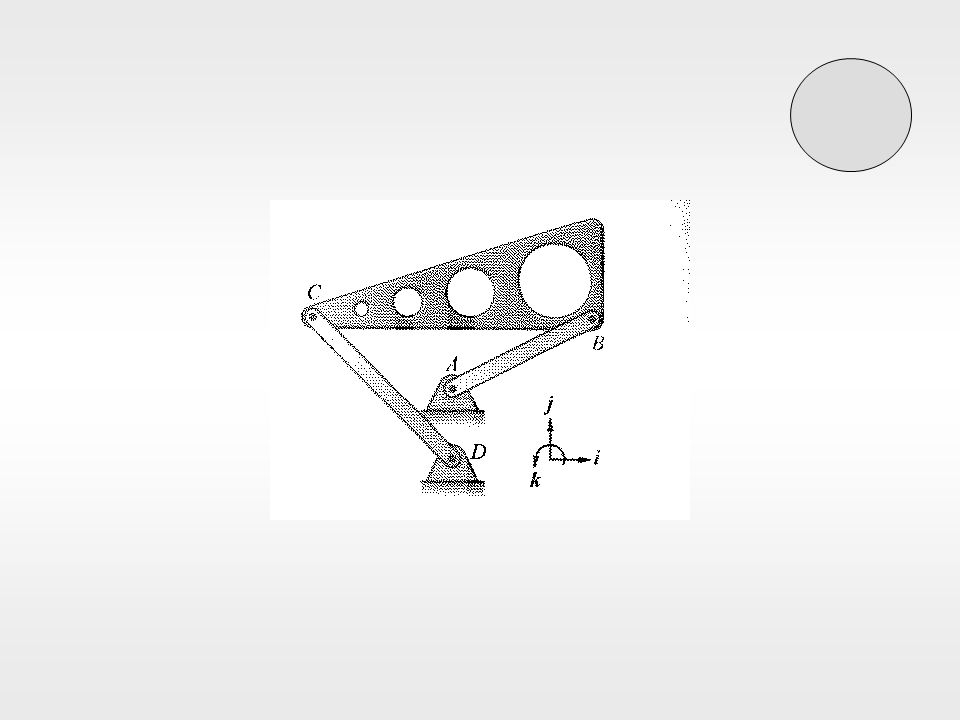

71

72

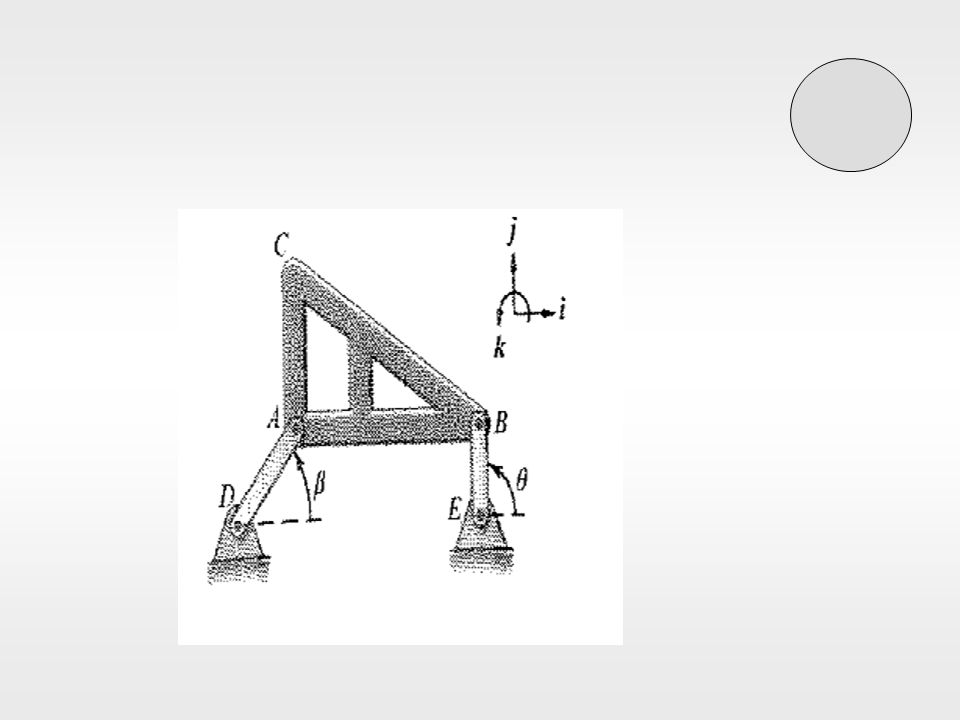

73

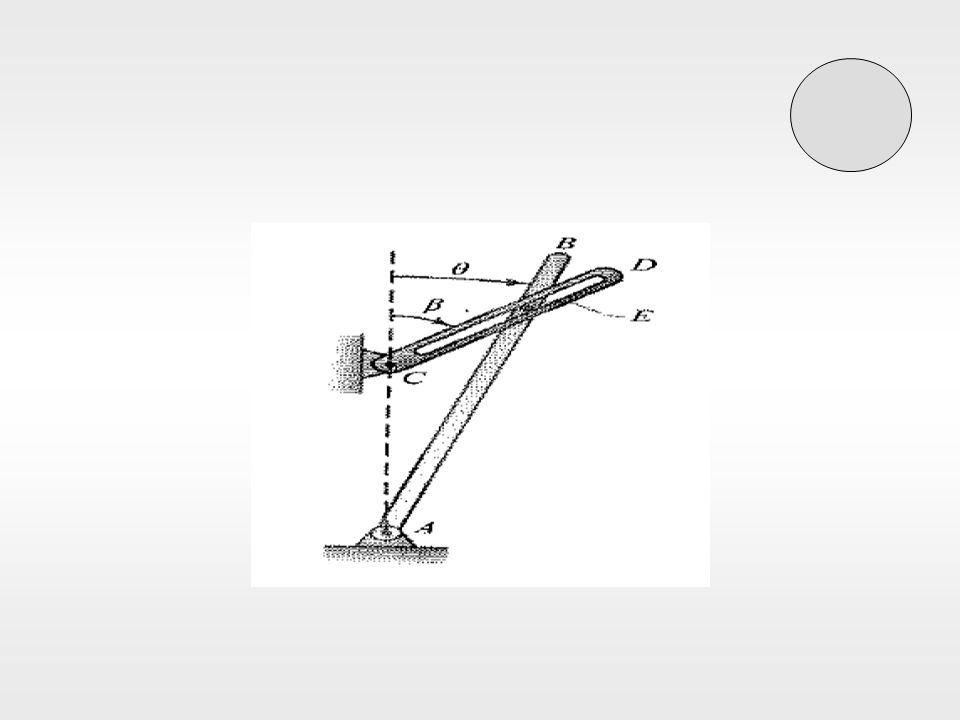

74

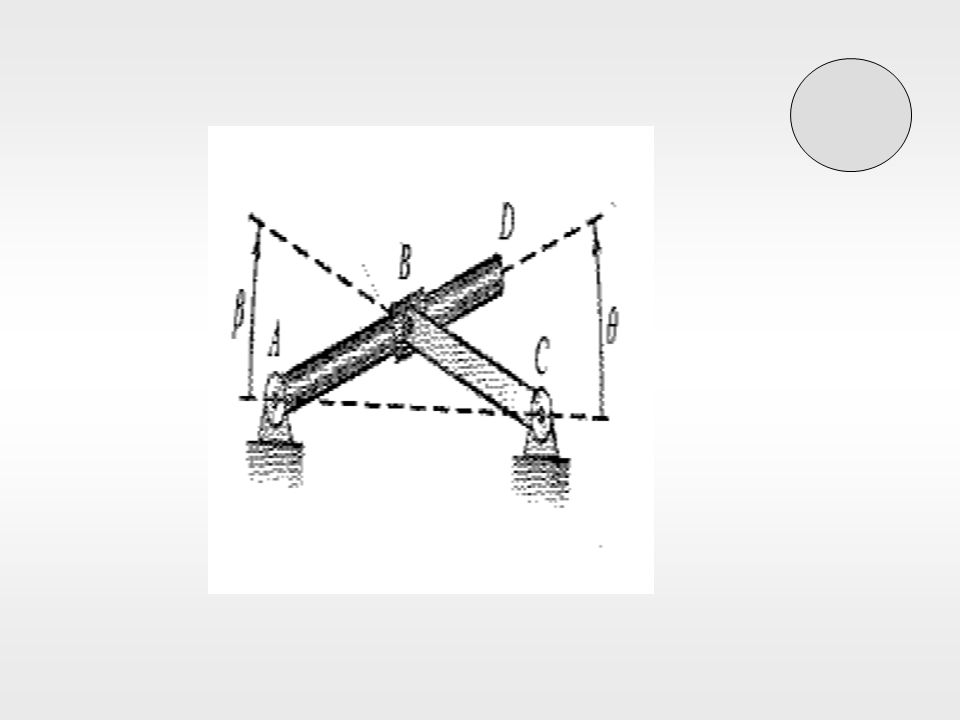

75

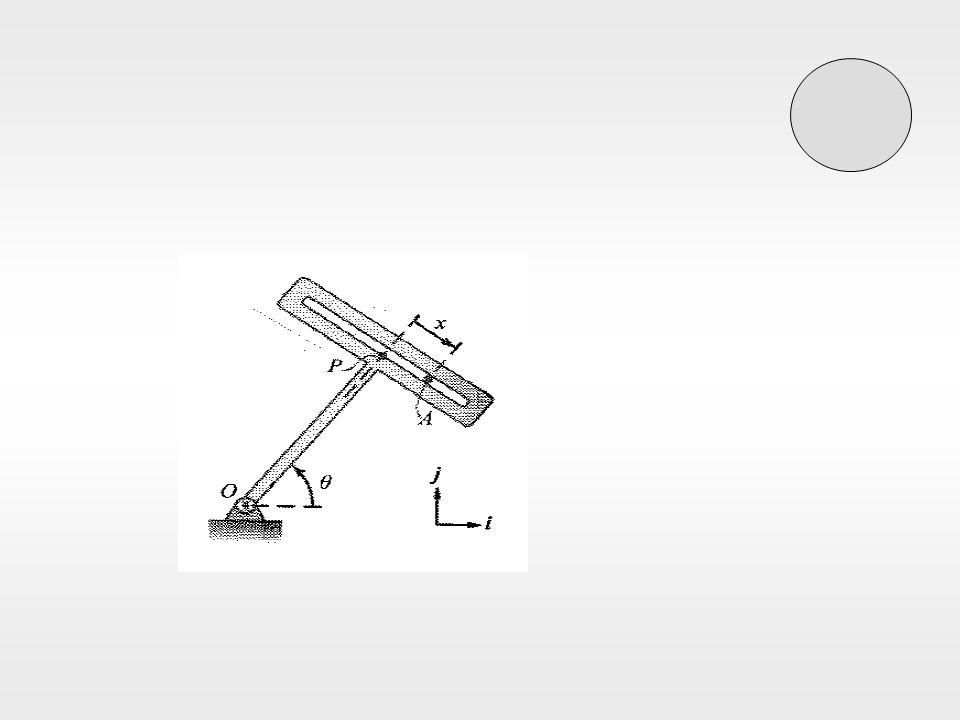

76

77

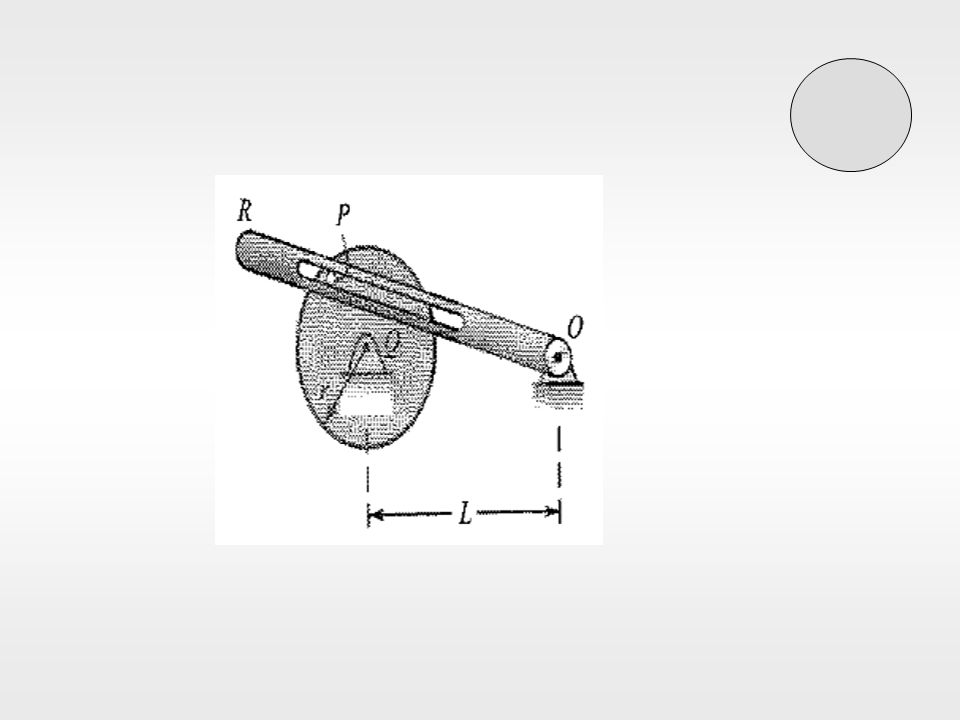

78

79
