1 SECCION II FILTRACION

2 DIAGRAMA DE FLUJO DE TRATAMIENTO DE AGUA
AGUA DE POZO AGUA DE SERVICIOS GENERALES TRENES DE OSMOSIS REVERSIBLE (2) DE DOS PASES ARREGLO 21 x 14 FILTROS MULTI MEDIA PERMEATO AGUA DE REPOCISION TORRE DE ENFRIAMIENTO 1 - 1 TANQUE AGUA FILTRADA CONCENTRADO 1 - 1 1 - 2 CONCENTRADO MICRO FILTROS 1 - 2 MICRO FILTRO ELECTRODIONIZADORES 2 - 1 2 - 2 AGUA DE REPOCISION HACIA HRSG Y GT CONCENTRADO

3 SISTEMA DE FILTRACION DE AGUA
El proposito del sistema de filtracion es remover los solidos suspendidos del agua cruda. FILTROS MULTI MEDIA BOMBAS DE AGUA DE POZO BOMBAS DE AGUA FILTRADA PARA SISTEMA DE OSMOSIS REVERSIBLE TANQUE AGUA FILTRADA CONCENTADO DE SISTEMA DE RO SECUNDARIO

4 FILTROS MULTIMEDIA (FMM)
Entrada de agua cruda Entrada de agua cruda Distribuidores de agua cruda Distribuidor de aire o de agua de lavado intersuperficial Colector lateral de drenaje Salida de agua filtrada Salida de agua filtrada

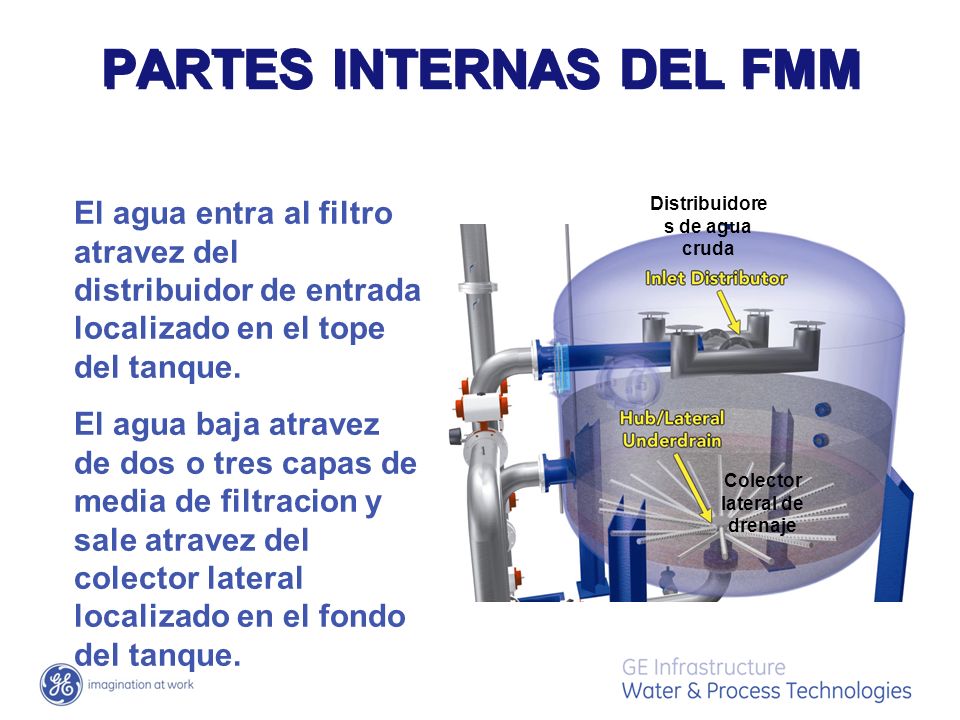

5 PARTES INTERNAS DEL FMM
El agua entra al filtro atravez del distribuidor de entrada localizado en el tope del tanque. El agua baja atravez de dos o tres capas de media de filtracion y sale atravez del colector lateral localizado en el fondo del tanque. Distribuidores de agua cruda Colector lateral de drenaje

6 COLECTORES LATERALES DEL FMM Espolones laterales con tamiz interno
Una serie de “espolones” laterales salen del drenaje central y recogen el agua filtrada que esta libre de solidos suspendidos. Los espolones laterales consisten en un tamiz sujetado dentro de tubos de SS, los cuales tienen agujeros o ranuras cortadas en la superficie. Drenaje Central Espolones laterales con tamiz interno

7 MEDIA DE FILTRACION Dentro del tanque existen dos o tres capas diferentes de media de filtracion activa. Antracita (18-36”) Arena (12-24”) Garnet (6-12”) Note que existe una capa de gravilla en el fondo de la camada de media. El proposito de esta es darle soporte a los espolones laterales del drenaje. Gravilla de soporte

8 PROCESO DE FILTRACION Durante el proceso de filtracion los solidos suspendidos (menores de 10 micrones) son atrapados en el FMM. Con el tiempo, la camadas de media superior se van llenando de solidos que entorpecen el flujo de agua atravez del filtro. Esto hace que la presion de salida de agua disminuya. Cuando la caida en presion llega 10 psid, es tiempo de sacar el FMM fuera de servicio para limpieza. El proceso de limpieza o regeneracion consta de varios pasos: Drenaje Expansion del media con aire (opcional) Lavado intersuperficial de la capa de media superior (opcional) Retrolavado Enjuage (opcional)

9 ETAPA DE DRENAJE DEL FMM Hacia el drenaje de aguas usada
En el paso de drenaje, aire entra al tanque de filtracion atravez de una valvula automatica de venteo, mientras que la valvula de salida de enjuage permite que el agua fluja hacia afuera. El agua drenara hasta la altura del circuito de descarga. Un controlador de vacio localizado en la parte alta del circuito de drenaje, parara el vaciado cuando el agua llegue a ese nivel. Controlador de Vacio Valvula de venteo Entrada de aire Hacia el drenaje de aguas usada

10 ETAPA OPCIONAL DE EXPANSION DE LA MEDIA CON AIRE
Distribuidor de aire o de agua de lavado intersuperficial En ocasiones es recomendable añadir un paso de expansion del media con aire durante el proceso de limpieza o regeneracion. Este paso ayuda a romper la compactacion de la capa de media superior antes del paso de limpieza intersuperficial o el retrolavado. Entrada de aire

11 LAVADO INTERSUPERFICIAL
Distribuidor de aire o de agua de lavado intersuperficial Algunas veces la capa superior de media se le da un lavado intersuperficial. Este paso sirve para separar las particulas de la media superiantes del paso de retrolavado. Tambien ayuda a reducir la cantidad agua necesaria para que el retrolavado sea efectivo. Entrada de agua

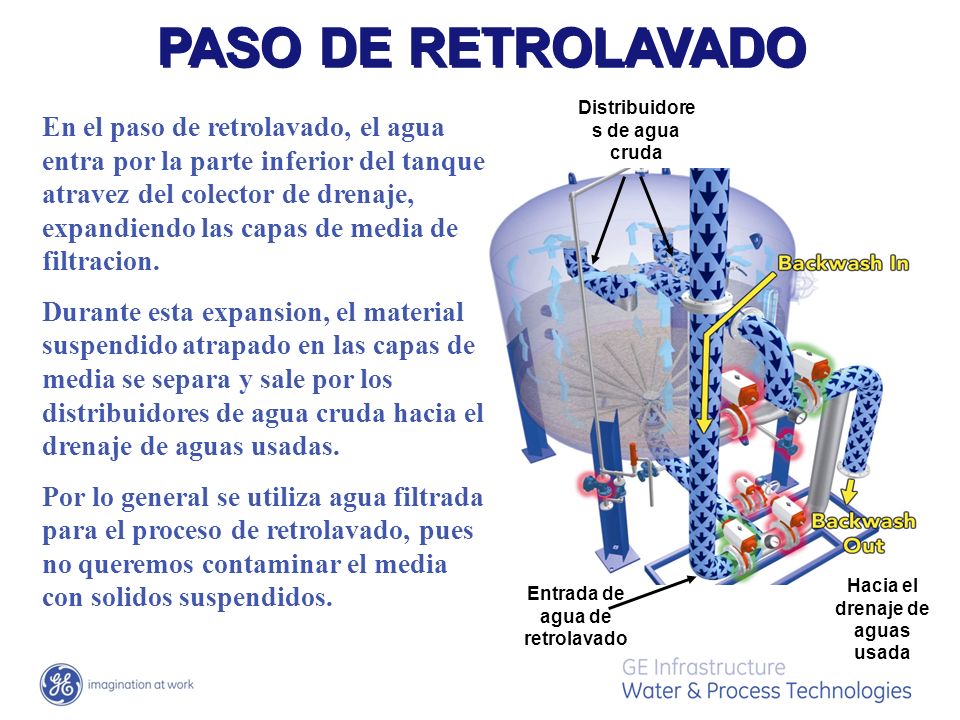

12 PASO DE RETROLAVADO Distribuidores de agua cruda En el paso de retrolavado, el agua entra por la parte inferior del tanque atravez del colector de drenaje, expandiendo las capas de media de filtracion. Durante esta expansion, el material suspendido atrapado en las capas de media se separa y sale por los distribuidores de agua cruda hacia el drenaje de aguas usadas. Por lo general se utiliza agua filtrada para el proceso de retrolavado, pues no queremos contaminar el media con solidos suspendidos. Hacia el drenaje de aguas usada Entrada de agua de retrolavado

13 Distribuidores de agua cruda Salida de agua filtrada hacia el drenaje.
ETAPA DE ENJUAGE Luego de terminado el retrolavado, el filtro esta listo para ponerse en servicio nuevamente. Pero antes, es recomendable que este se la de un enjuage. Este pase ayuda a el media de filtracion a acomodarse apropiadamente y a la vez ayuda a sacar cualquier solido suspendido que se alla quedado en el drenaje. El agua entra por los distriduidores de agua cruda superiores, pasa por las capas de media de filtracion, y finalmente sale por el colector inferior hacia el drenaje de aguas usadas. Distribuidores de agua cruda Entrada de agua cruda Salida de agua filtrada hacia el drenaje.

14 ETAPA DE SERVICIO DEL FMM
Distribuidores de agua cruda Entrada de agua cruda Como vimos anteriormente en la etapa de servicio el agua entra por los distriduidores de agua cruda superiores, pasa por las capas de media de filtracion, y finalmente sale por el colector inferior de drenaje libre de solidos disueltsos. Salida de agua filtrada

15 POCISION DE VALVULAD EN UN FMM
SERVICE OUTLET SERVICE INLET BKW. OUT INLET AIR VENT SUB SURF. RINSE A A = ABIERTA STANDBY EN SERVICIO VACIANDO AIREANDO INTERLAVADO RETROLAVADO ENJUAGE

16 FOTO DE UNO DE LOS POZOS

17 FILTROS DE MEDIA MULTIPLE

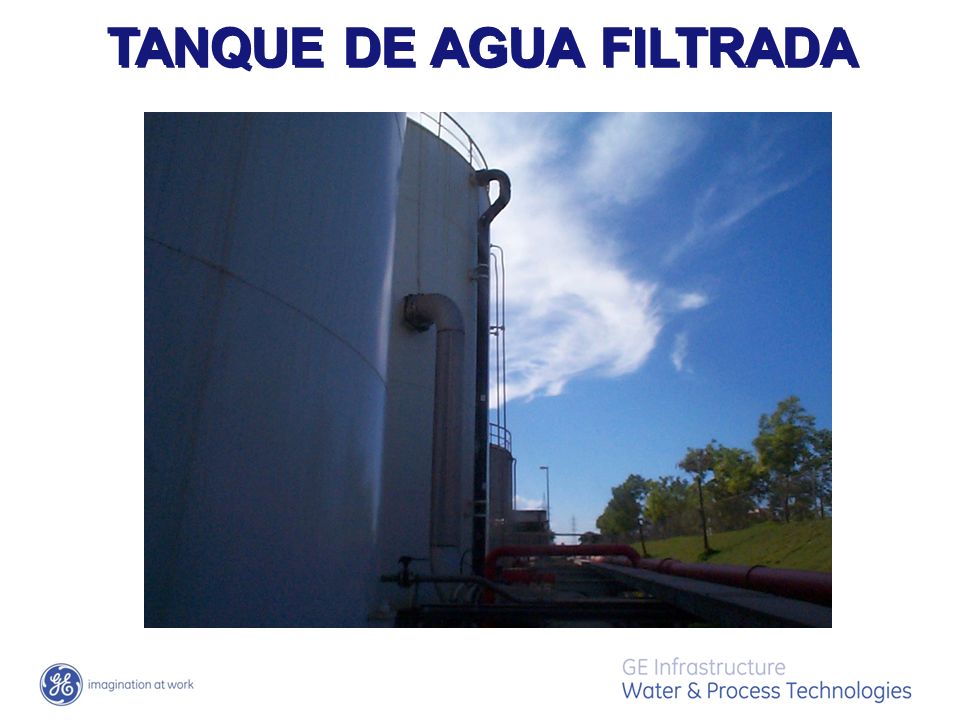

18 TANQUE DE AGUA FILTRADA
