Topología de Red Yaritza Ortega Astrid Zúñiga Vishal Patel

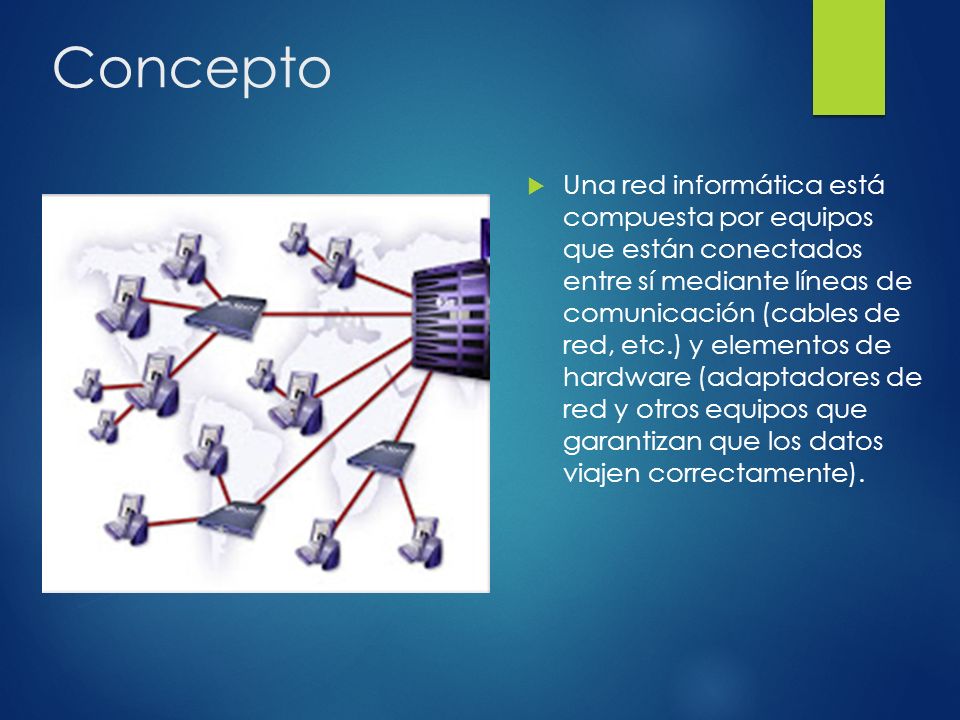

2 Concepto Una red informática está compuesta por equipos que están conectados entre sí mediante líneas de comunicación (cables de red, etc.) y elementos de hardware (adaptadores de red y otros equipos que garantizan que los datos viajen correctamente).

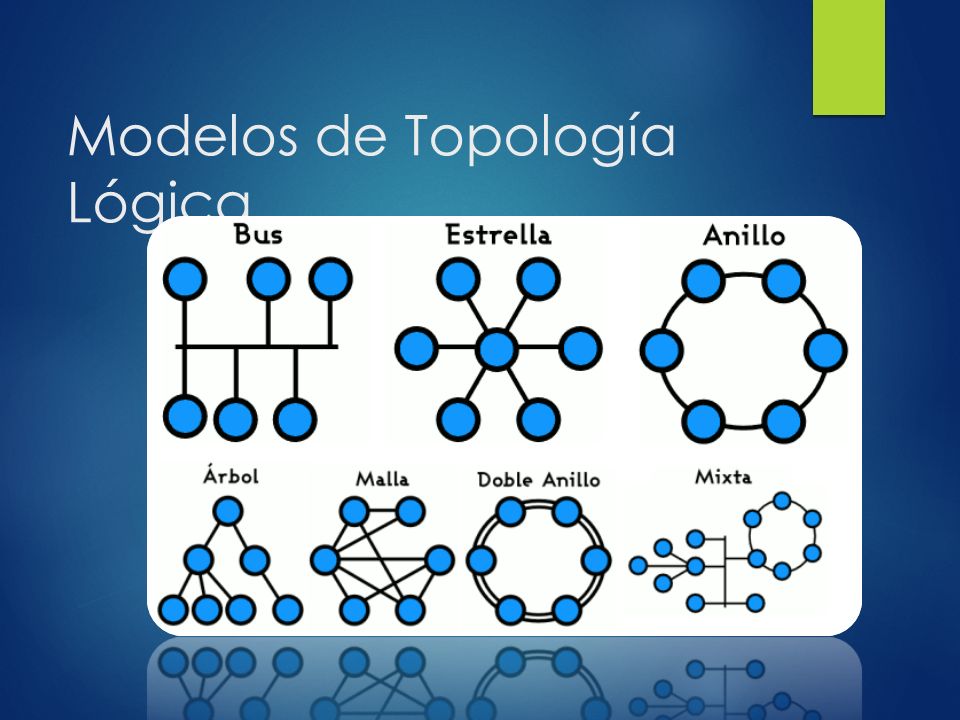

3 Modelos de Topología Lógica

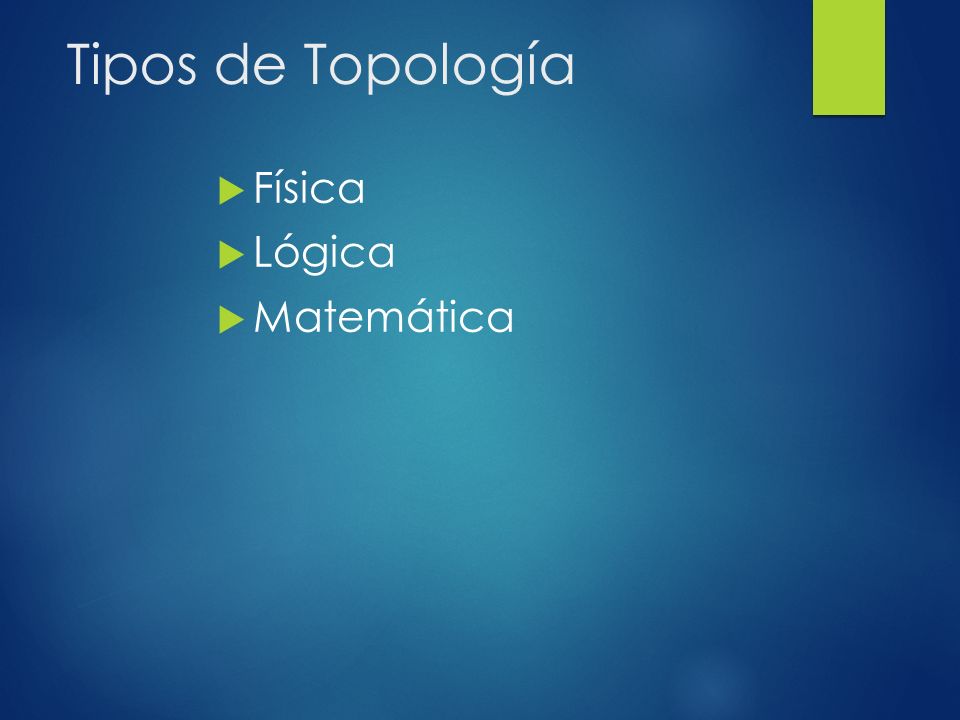

4 Tipos de Topología Física Lógica Matemática

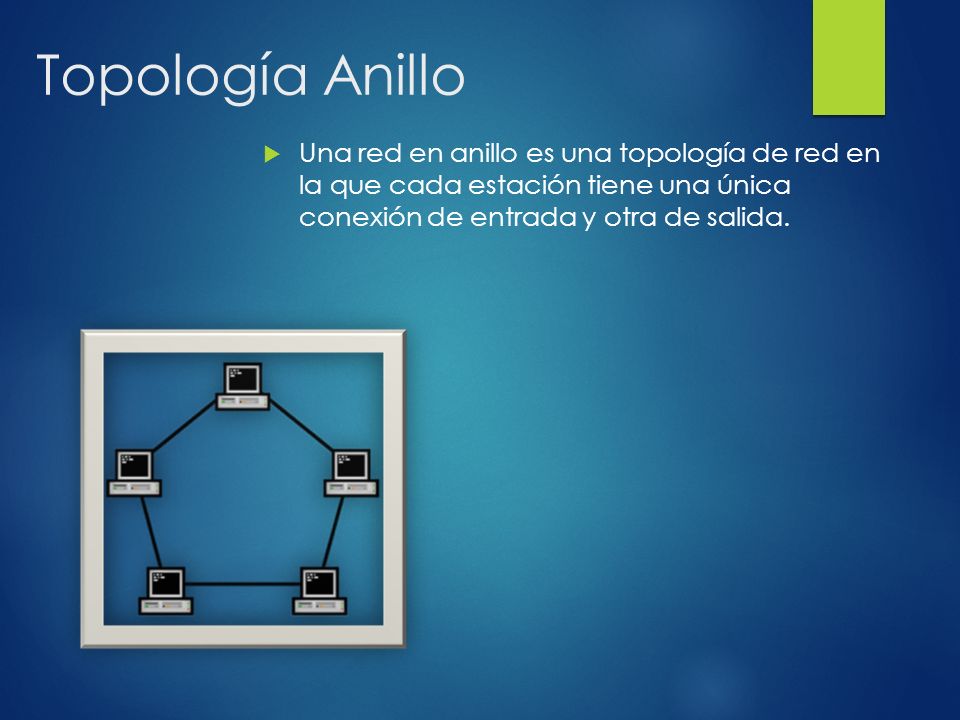

5 Topología Anillo Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida.

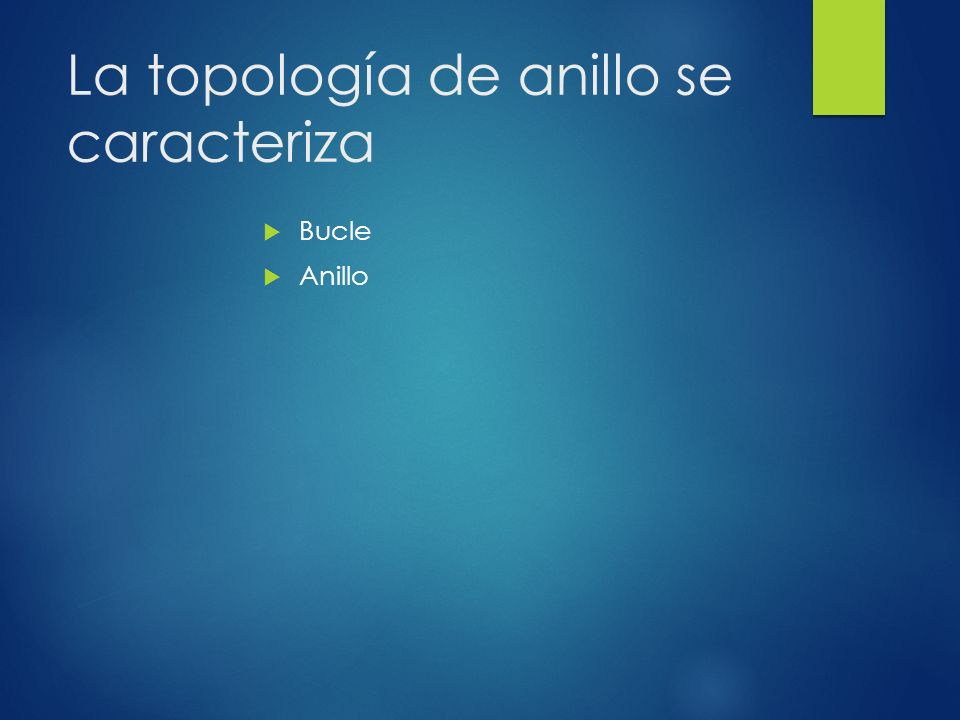

6 La topología de anillo se caracteriza
Bucle Anillo

7 Ventajas Desventajas El sistema provee un Longitudes de canales
acceso equitativo para todas las computadoras. El rendimiento no decae cuando muchos usuarios utilizan la red. Arquitectura muy sólida. Si un dispositivo o computadora falla, la dirección de la información puede cambiar de sentido para que llegue a los demás dispositivos Longitudes de canales El canal usualmente se degradará a medida que la red crece. Difícil de diagnostica y reparar los problemas. Si se encuentra enviando un archivo podrá ser visto por las estaciones intermedias antes de alcanzar la estación de destino.

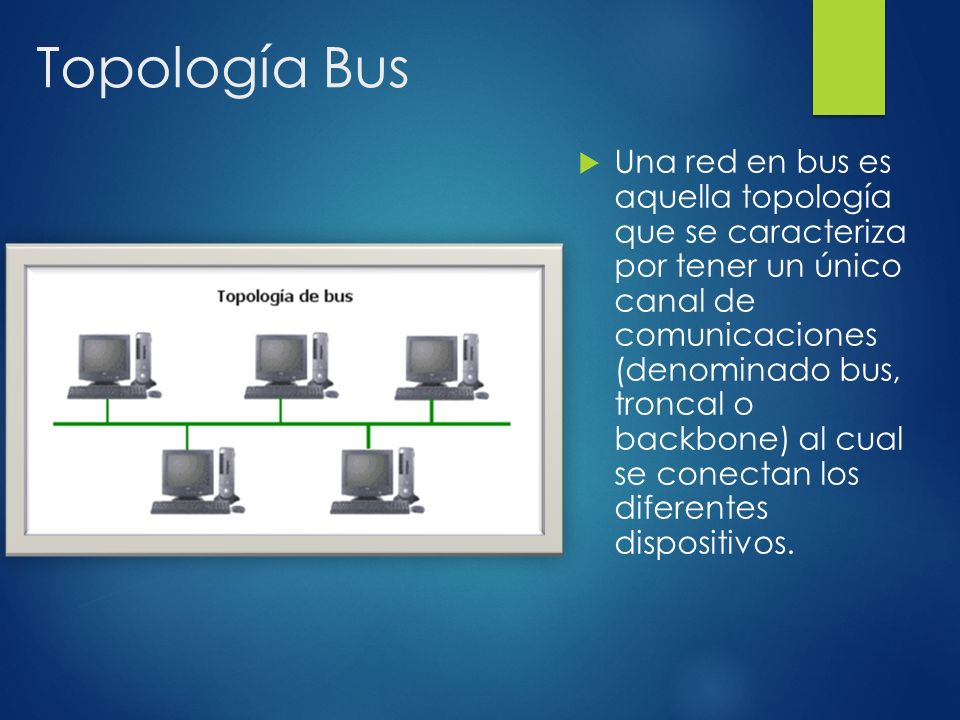

8 Topología Bus Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos.

9 Ventajas Desventajas Hay un límite de equipos dependiendo de la calidad de la señal. Puede producirse degradación de la señal. Complejidad de reconfiguración y aislamiento de fallos. Facilidad de implementación y crecimiento. Simplicidad en la arquitectura.

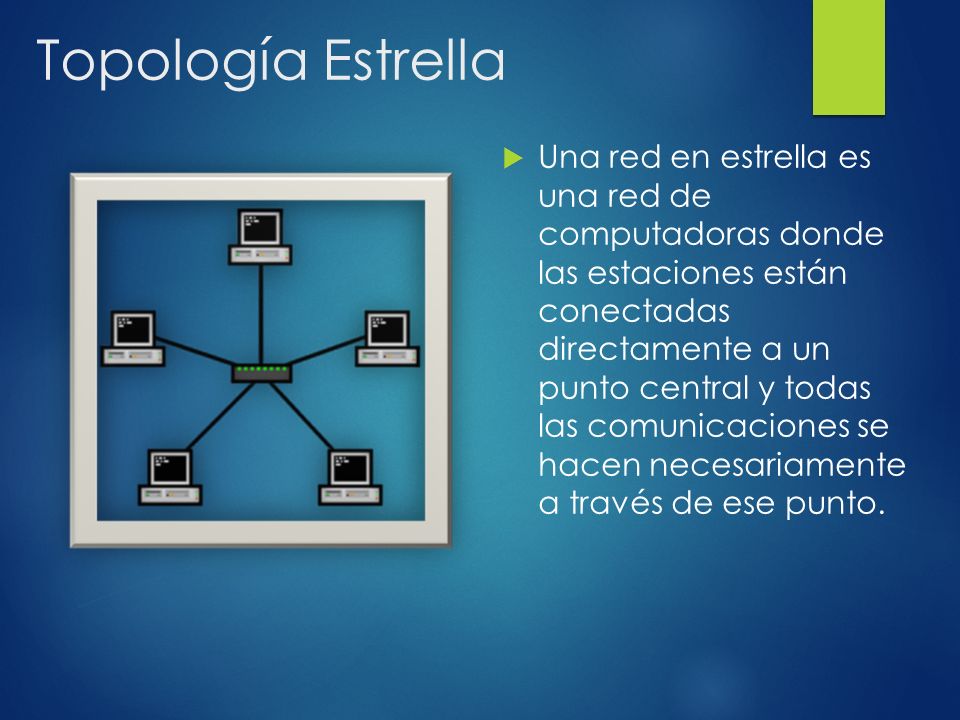

10 Topología Estrella Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto.

11 Ventajas Desventajas Posee un sistema que permite agregar nuevos equipos fácilmente. Reconfiguración rápida. Fácil de prevenir daños y/o conflictos Si el hub (repetidor) o switch central falla, toda la red deja de transmitir. Es costosa, ya que requiere más cables que las topologías en bus o anillo. El cable viaja por separado del concentrador a cada computadora.

12 Topología Jerárquica La topología de red se define como la cadena de comunicación usada por los nodos que conforman una red para comunicarse.

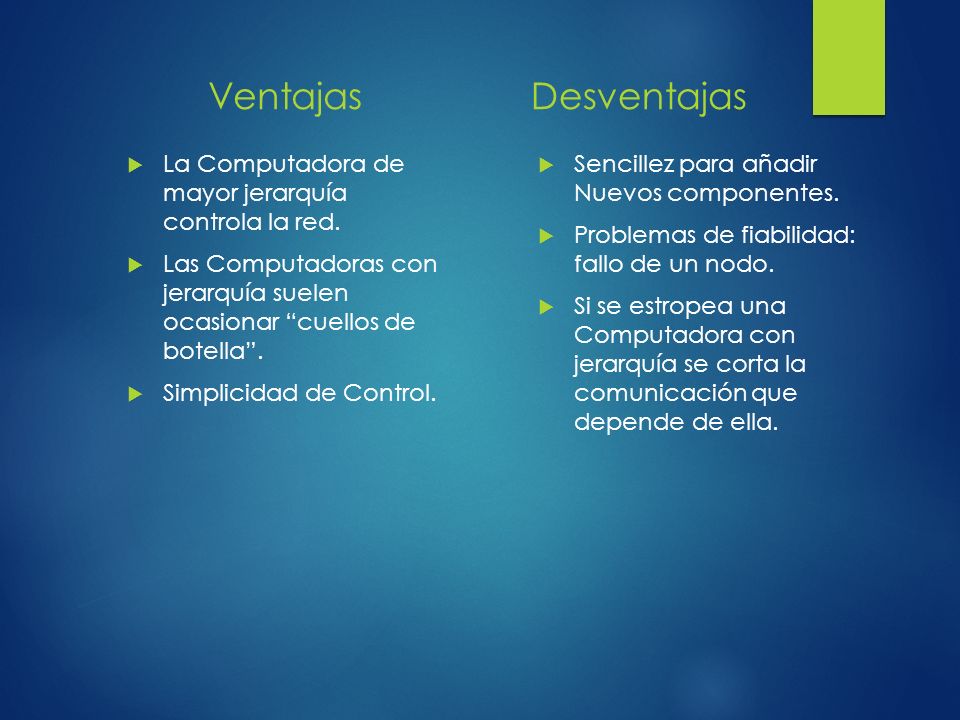

13 Ventajas Desventajas La Computadora de mayor jerarquía controla la red. Las Computadoras con jerarquía suelen ocasionar “cuellos de botella”. Simplicidad de Control. Sencillez para añadir Nuevos componentes. Problemas de fiabilidad: fallo de un nodo. Si se estropea una Computadora con jerarquía se corta la comunicación que depende de ella.

14 Topología Híbrida En la terminología de redes, una red híbrida (también llamada topología de red híbrida) combina las mejores características de dos o más redes diferentes. De acuerdo con "Auditoría y Control de la Tecnología de la Información", las topologías híbridas son confiables y versátiles. Estas proporcionan un gran número de conexiones y caminos de transmisión de datos para los usuarios. Las redes más reales son las híbridas, de acuerdo con "Lecturas sobre telecomunicaciones y redes".

15 Tipos de Red Hibrida Los dos tipos principales de redes híbridas son el anillo de estrella Una red de anillo de estrella híbrido con cable combina el diseño físico de una red en estrella y la topología lógica (o el flujo de datos) de una red en anillo. bus de estrella por cable. La red de bus de estrella por cable utiliza la distribución física de una red en estrella y la transmisión de datos de una red de bus.

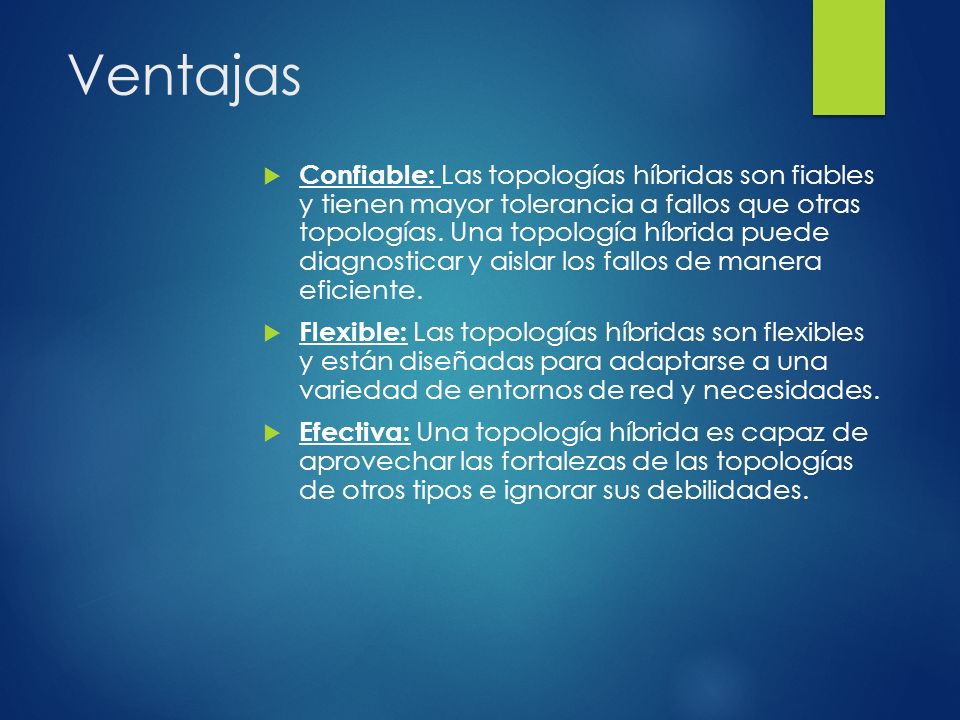

16 Ventajas Confiable: Las topologías híbridas son fiables y tienen mayor tolerancia a fallos que otras topologías. Una topología híbrida puede diagnosticar y aislar los fallos de manera eficiente. Flexible: Las topologías híbridas son flexibles y están diseñadas para adaptarse a una variedad de entornos de red y necesidades. Efectiva: Una topología híbrida es capaz de aprovechar las fortalezas de las topologías de otros tipos e ignorar sus debilidades.

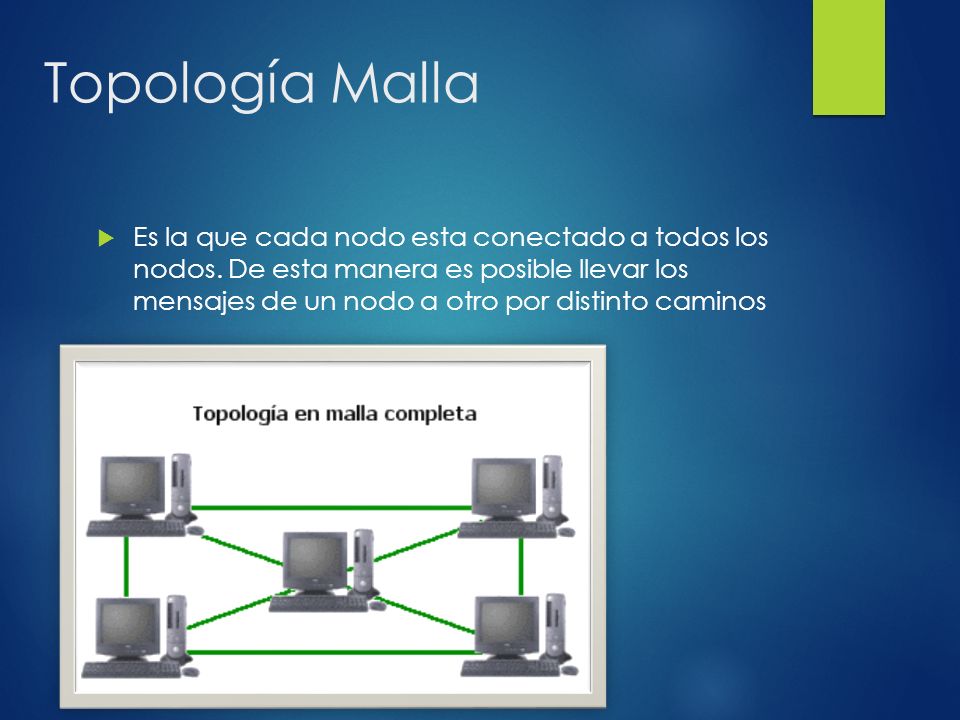

17 Topología Malla Es la que cada nodo esta conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distinto caminos

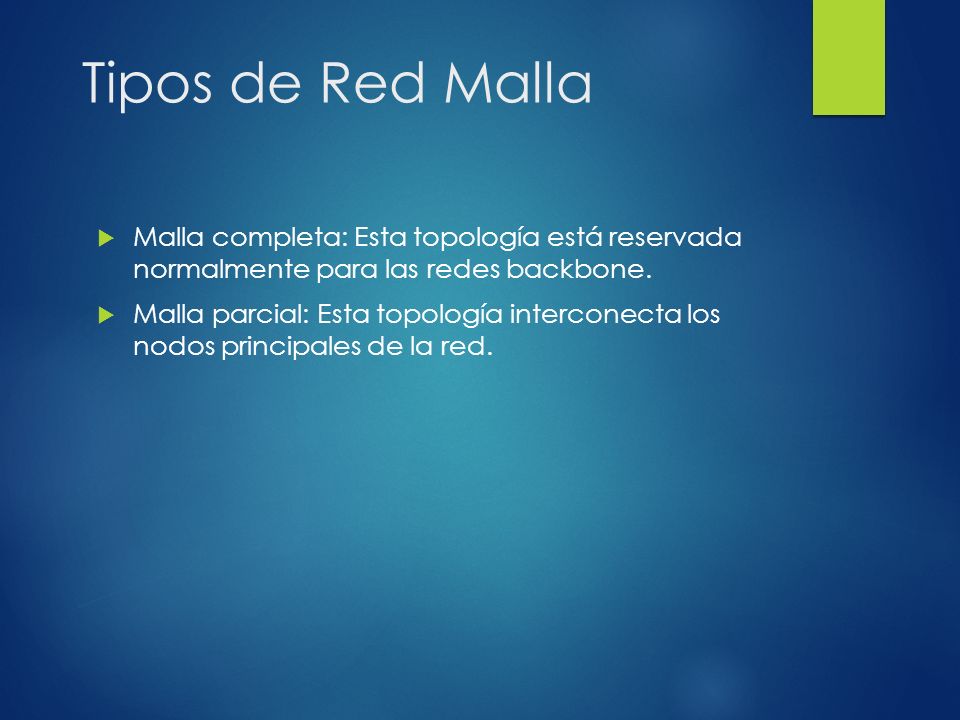

18 Tipos de Red Malla Malla completa: Esta topología está reservada normalmente para las redes backbone. Malla parcial: Esta topología interconecta los nodos principales de la red.

19 VENTAJA DESVENTAJA Se utiliza mayor cantidad de cable.

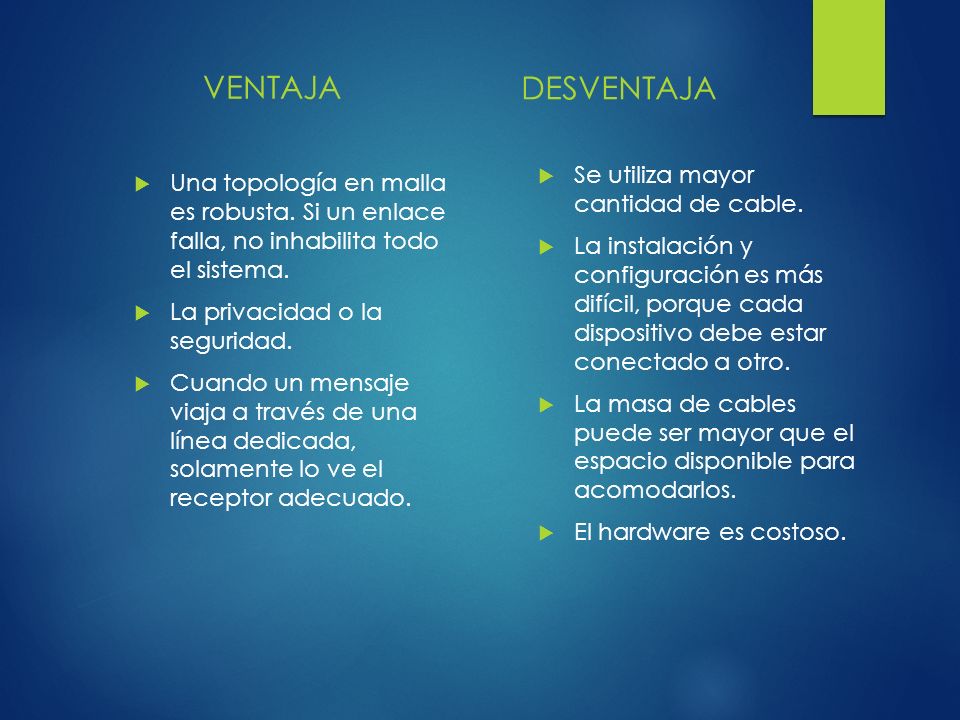

La instalación y configuración es más difícil, porque cada dispositivo debe estar conectado a otro. La masa de cables puede ser mayor que el espacio disponible para acomodarlos. El hardware es costoso. Una topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema. La privacidad o la seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado.

20 Topología de red punto a punto

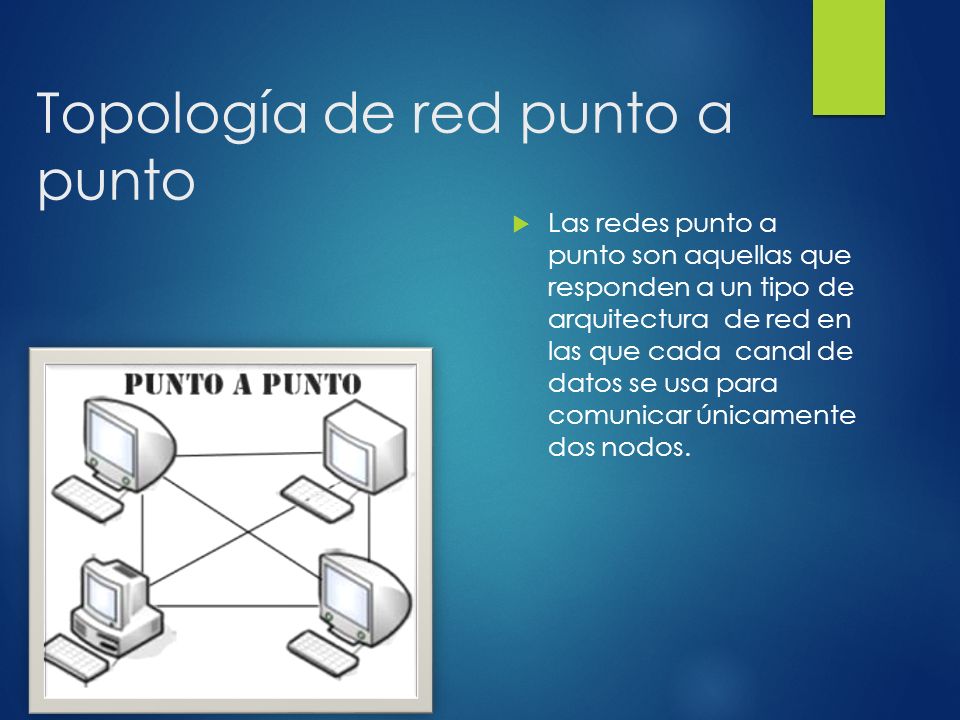

Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos.

21 Clasificación Simplex Half- duplex Full- duplex

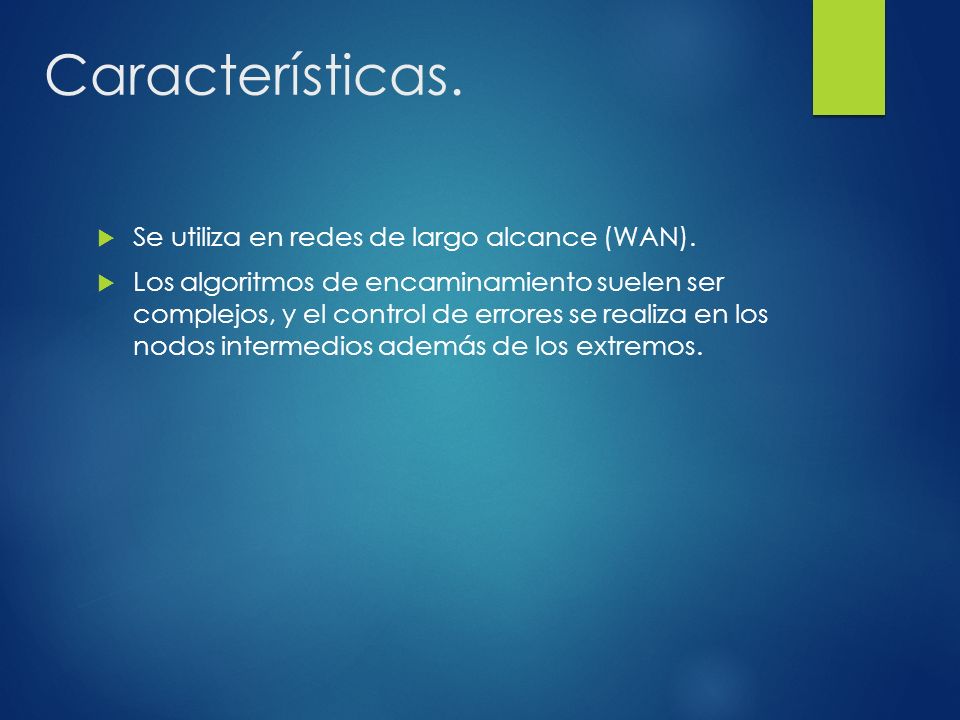

22 Características. Se utiliza en redes de largo alcance (WAN).
Los algoritmos de encaminamiento suelen ser complejos, y el control de errores se realiza en los nodos intermedios además de los extremos.
