Telefonía IP Víctor Barrios AVAYA Certified Specialist 0416-635.3333 Convergencia de Voz y Datos.

Presentaciones similares


Presentación del tema: "Telefonía IP Víctor Barrios AVAYA Certified Specialist 0416-635.3333 Convergencia de Voz y Datos."— Transcripción de la presentación:

1 Telefonía IP Víctor Barrios AVAYA Certified Specialist Convergencia de Voz y Datos

2 AGENDA - Tendencia de Negocios - Evolución de las PBXs - ¿Qué es Telefonía IP ? - ¿Cómo opera? - Requerimientos - Comunicación Unificada - Tendencia de Negocios - Evolución de las PBXs - ¿Qué es Telefonía IP ? - ¿Cómo opera? - Requerimientos - Comunicación Unificada

3 Tenemos nuevos modelos de Negocios! ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( Fuerzas de Trabajo Virtuales Corporaciones Virtuales Comercio Virtual

4 El principio de los negocios no ha cambiado... El principio de los negocios no ha cambiado... Crecer al máximo Mejorar en Servicio al Cliente Reducir los costos Mejorar la eficiencia Atraer y mantener empleados con experiencia Maximizar las ventajas competitivas

5 ¿Cuál es la tendencia en comunicaciones? Redes de Voz % de confiabilidad Escalable Fácil de administrar Fácil de usar Redes de Voz % de confiabilidad Escalable Fácil de administrar Fácil de usar Redes de Datos Precios adecuados Alta velocidad Desarrollo de aplicaciones Ancho de Banda Entrega redes IP Rápida innovación Redes de Datos Precios adecuados Alta velocidad Desarrollo de aplicaciones Ancho de Banda Entrega redes IP Rápida innovación Mundo real Convergente Dirigido por el Negocio Escalable Flexible y abierto Multiservicio Confiable Fácil Admin. Mundo real Convergente Dirigido por el Negocio Escalable Flexible y abierto Multiservicio Confiable Fácil Admin.

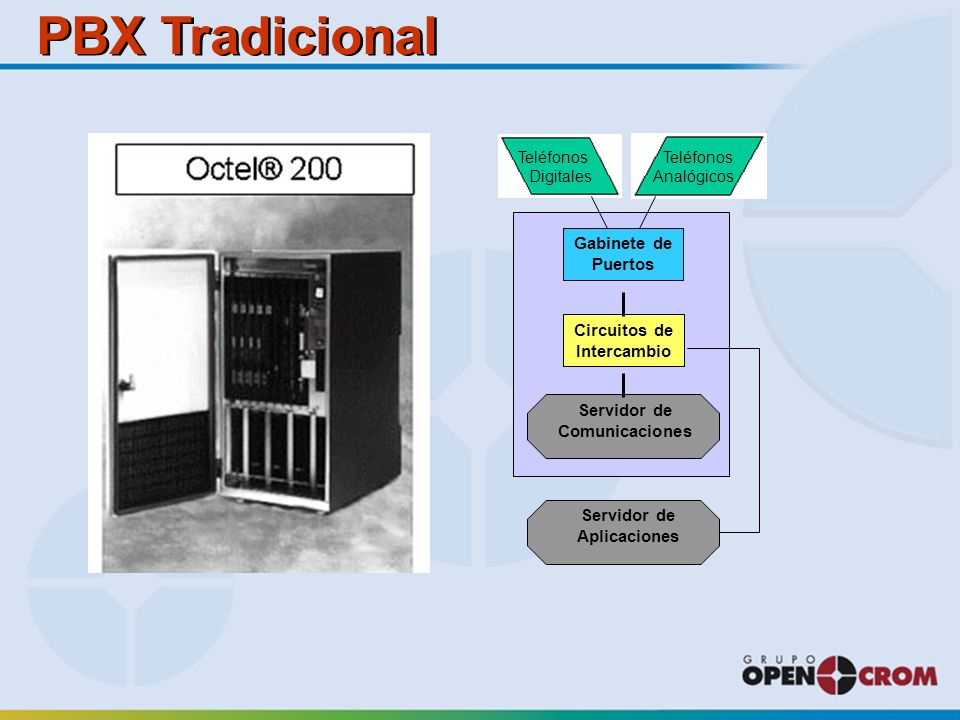

6 PBX Tradicional Circuitos de Intercambio Servidor de Comunicaciones Servidor de Aplicaciones Gabinete de Puertos Teléfonos Digitales Teléfonos Analógicos Teléfonos Digitales

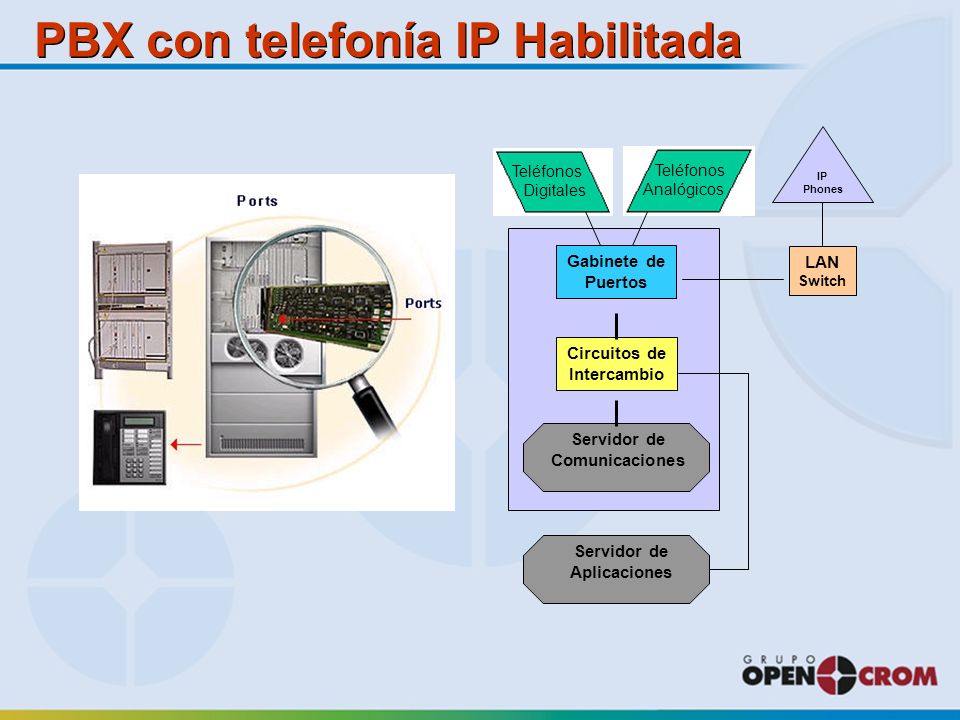

7 PBX con telefonía IP Habilitada Circuitos de Intercambio Servidor de Comunicaciones Servidor de Aplicaciones Gabinete de Puertos Teléfongitales Teléfonos Analógicos Teléfonos Digitales LAN Switch IP Phones

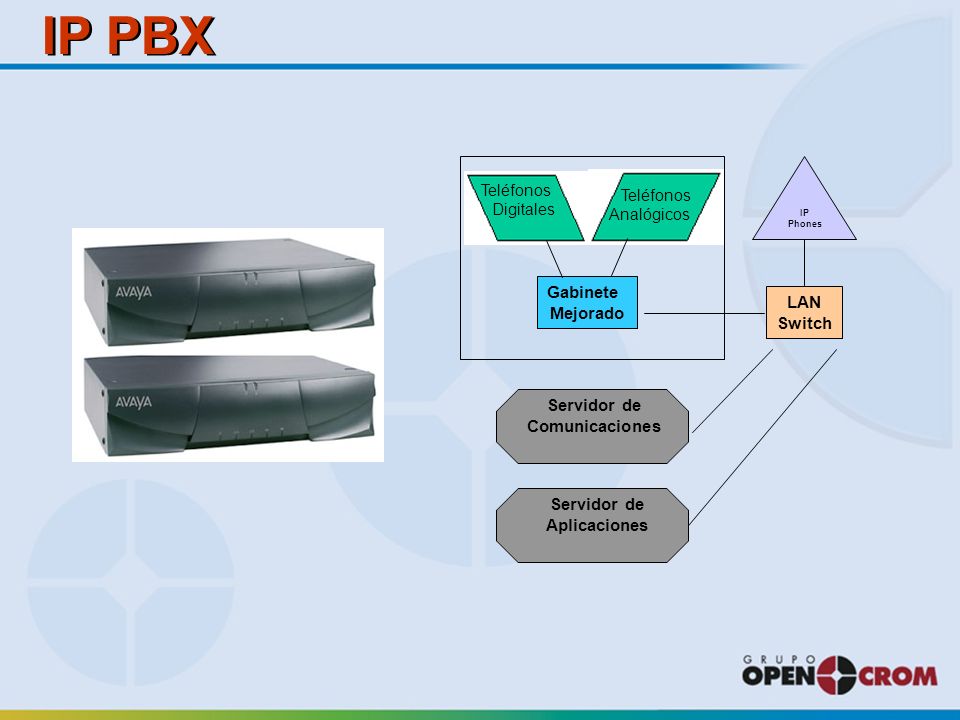

8 IP PBX Servidor de Comunicaciones Servidor de Aplicaciones Gabinete Mejorado Teléfonos Digitales Teléfonos Analógicos Teléfonos Digitales LAN Switch IP Phones

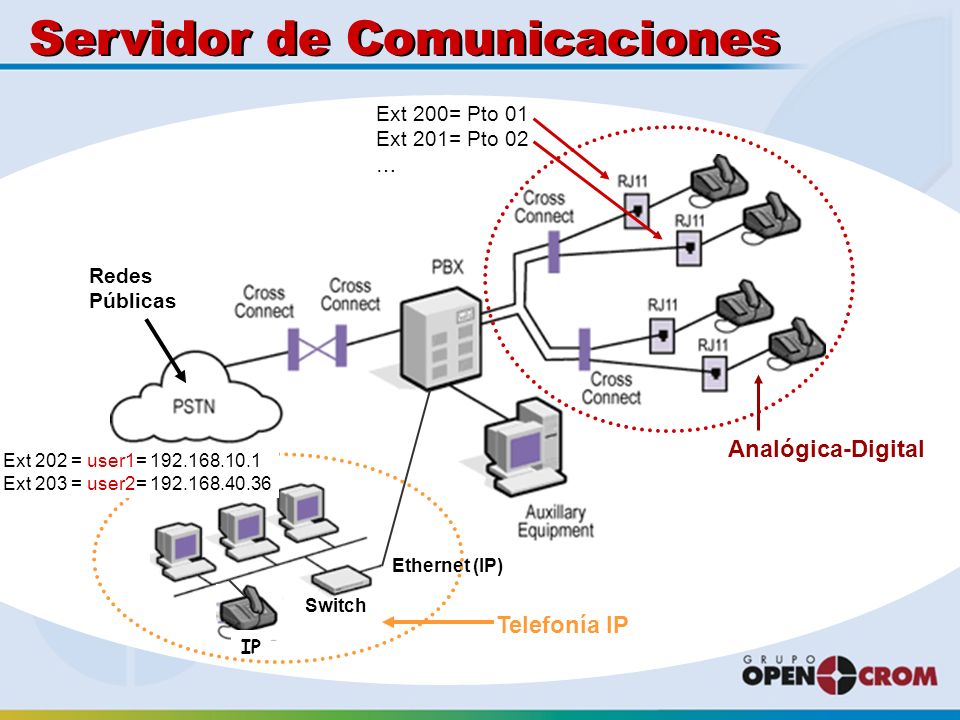

9 Servidor de Comunicaciones Ethernet (IP) Switch IP Analógica-Digital Telefonía IP Redes Públicas Ext 200= Pto 01 Ext 201= Pto 02 … Ext 202 = user1= Ext 203 = user2=

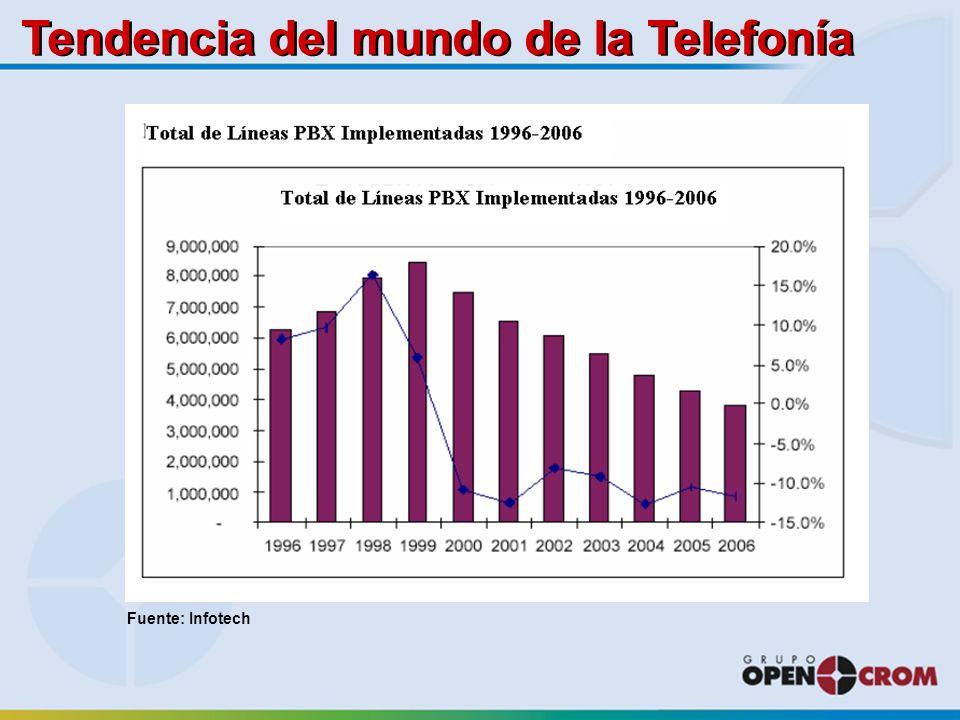

10 Tendencia del mundo de la Telefonía Fuente: Infotech

11 Tendencia del mundo de la Telefonía

12 Fuente: Infotech Tendencia del mundo de la Telefonía

13 Definición de Términos

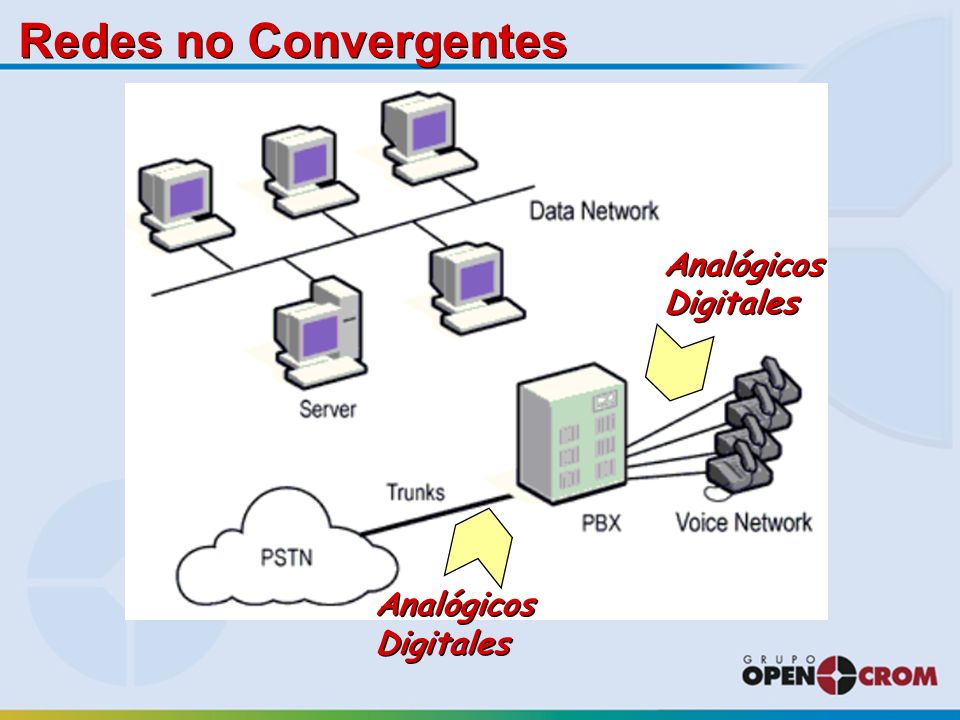

14 Redes no Convergentes Analógicos Digitales Analógicos Digitales Analógicos Digitales Analógicos Digitales

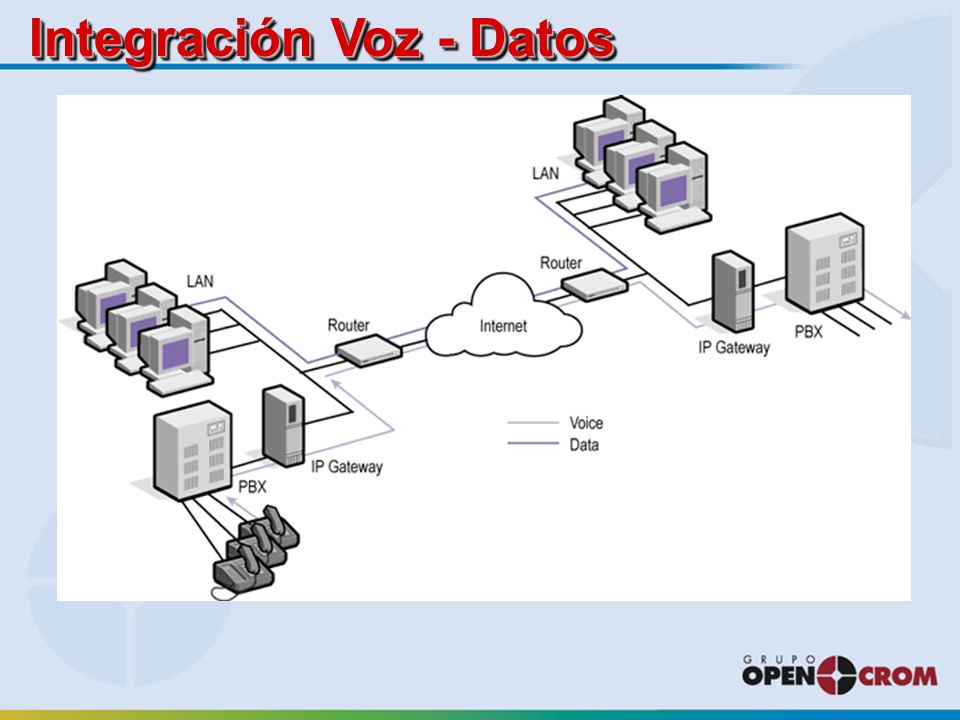

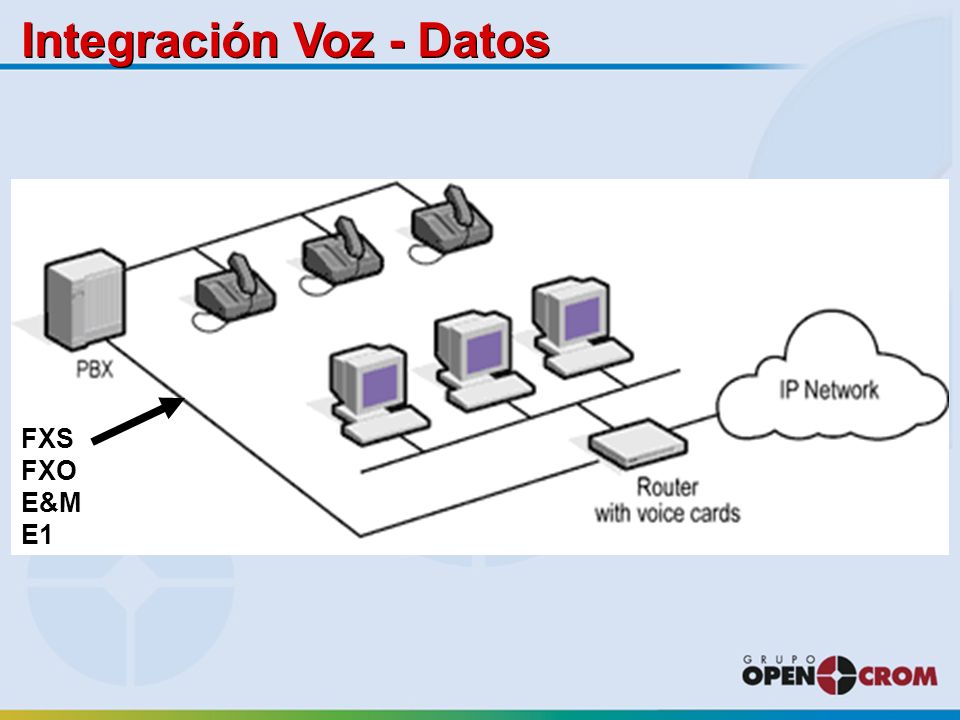

15 Integración Voz - Datos FXS FXO E&M E1

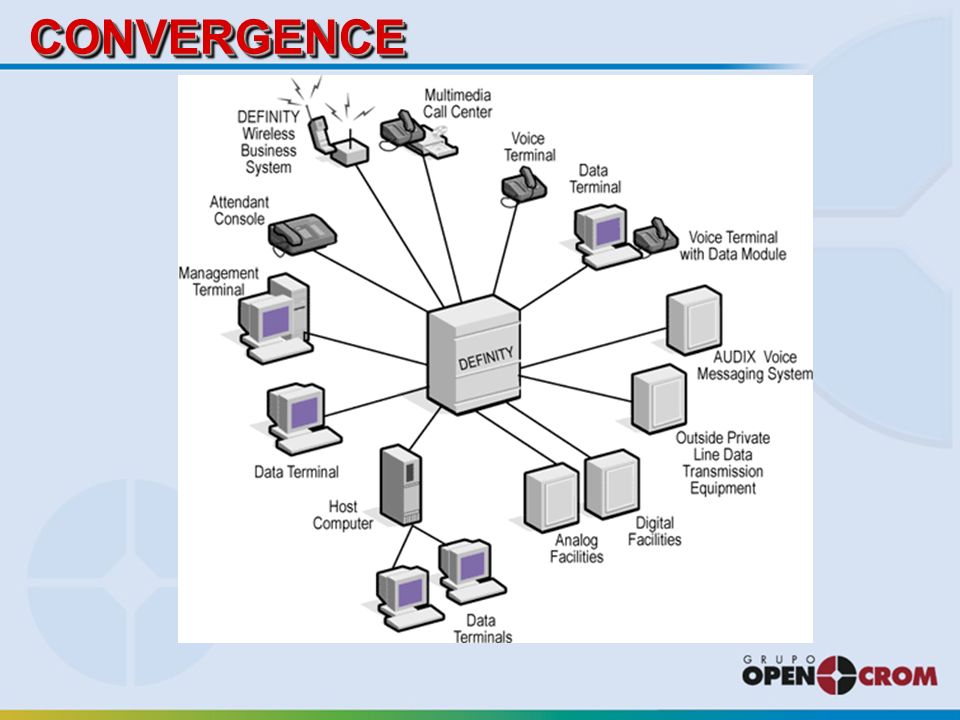

16 CONVERGENCECONVERGENCE

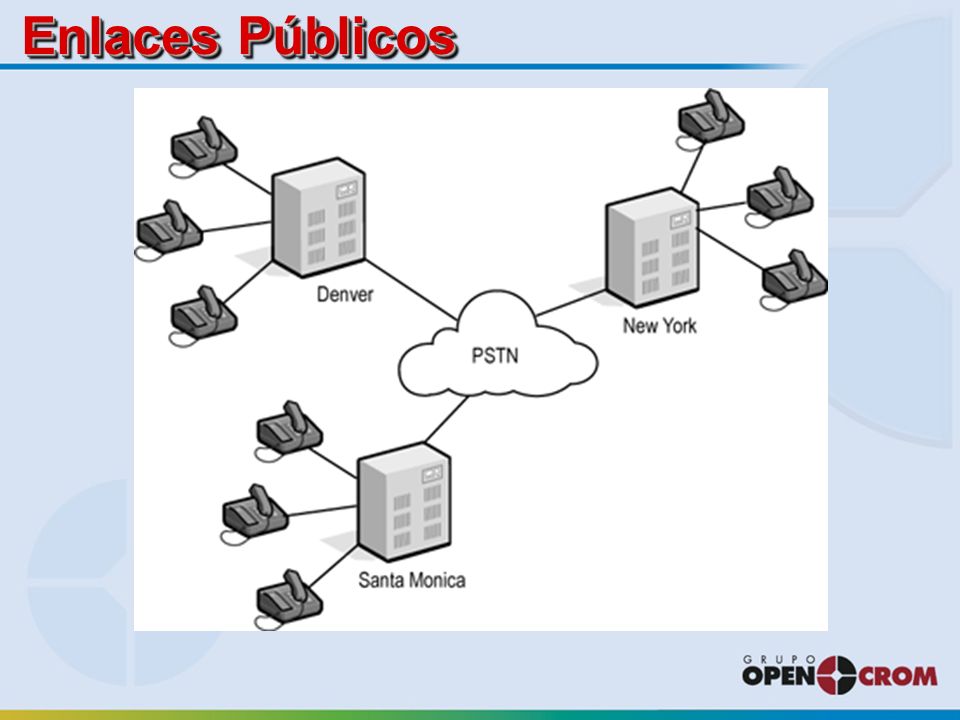

17 Enlaces Públicos

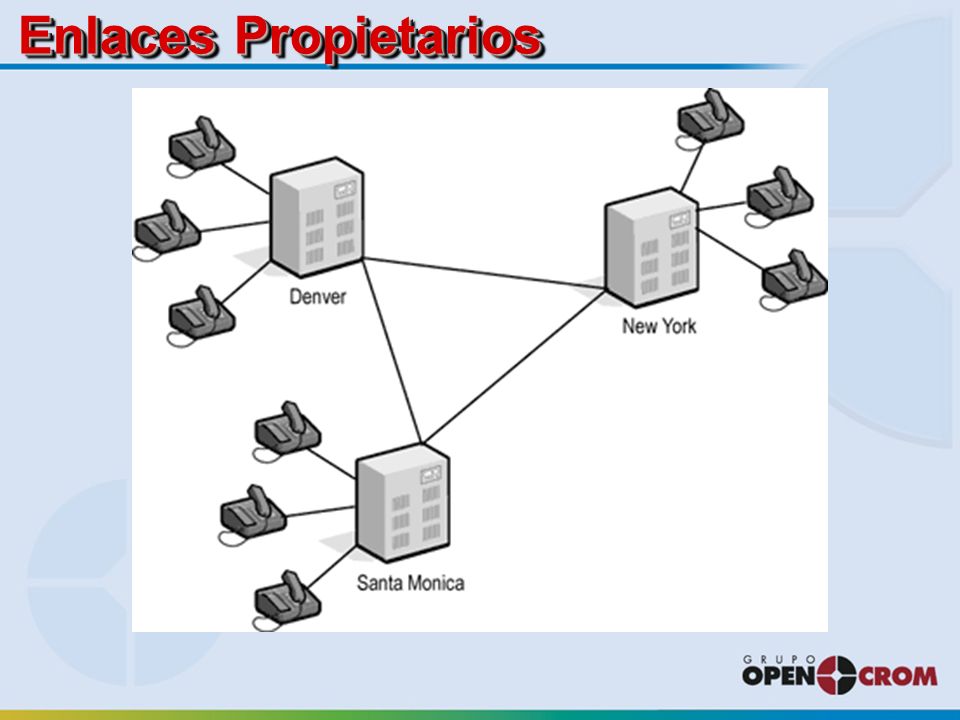

18 Enlaces Propietarios

19 Integración Voz - Datos

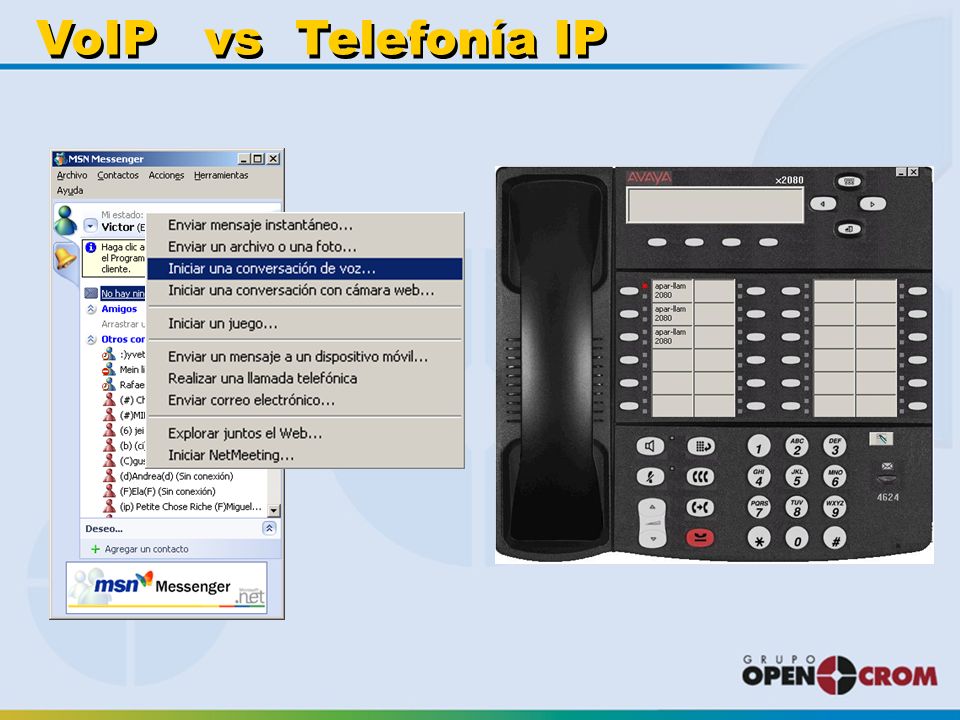

20 VoIP vs Telefonía IP

21 ¿ Cómo opera VoIP ?

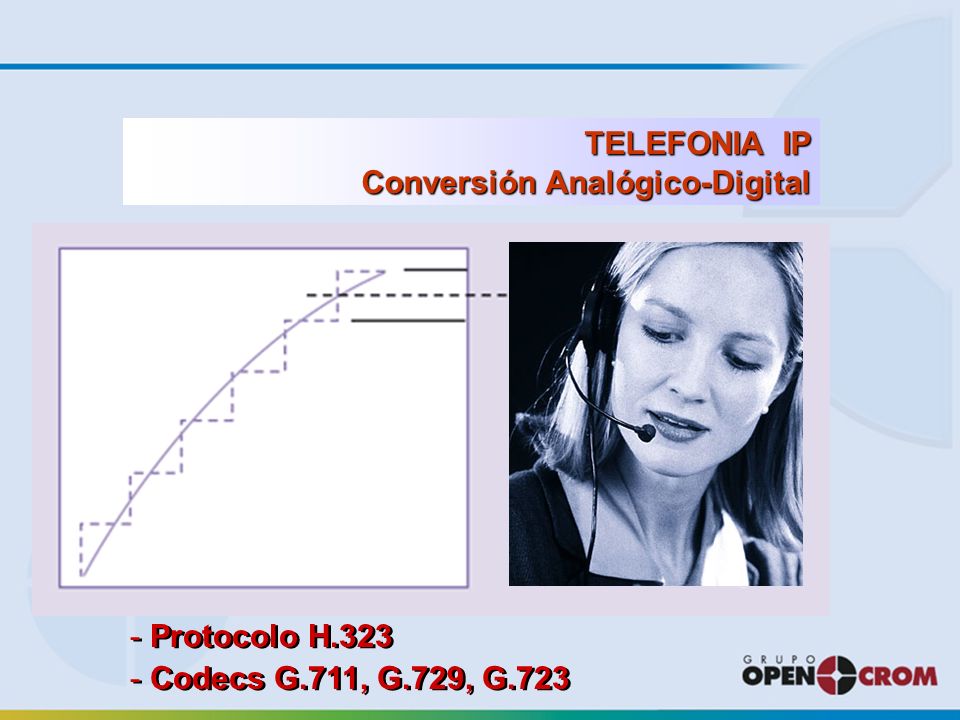

22 TELEFONIA IP Conversión Analógico-Digital

23 - Protocolo H Codecs G.711, G.729, G Protocolo H Codecs G.711, G.729, G.723 TELEFONIA IP Conversión Analógico-Digital

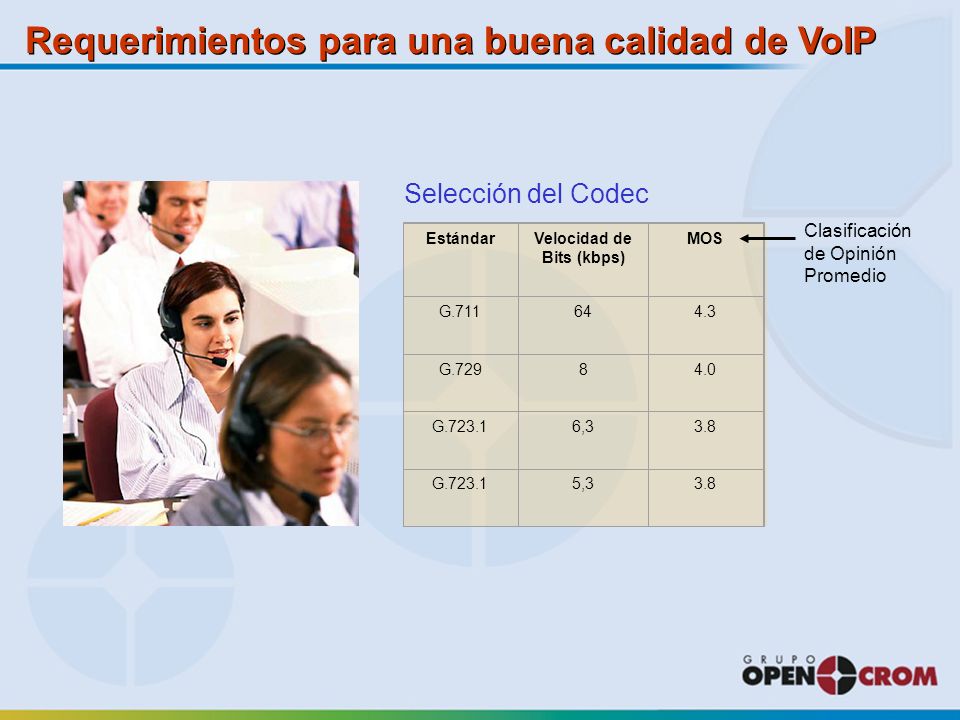

24 Requerimientos para una buena calidad de VoIP EstándarVelocidad de Bits (kbps) MOS G G G ,33.8 G ,33.8 Selección del Codec Clasificación de Opinión Promedio

25 Cabecera Cabec. Protocol Datos CRC Paquete TCP Dirección Destino Direcc. Fuente otros Paquete IP Cabec. Protocolo Dirección Destino Direcc. Fuente otros Tipo Direcc. Fuente Direcc. Destino Preambul MAC DatosFin Cabecera RF Trama Ethernet Trama b Aplicación Ensamblaje de una trama de Datos

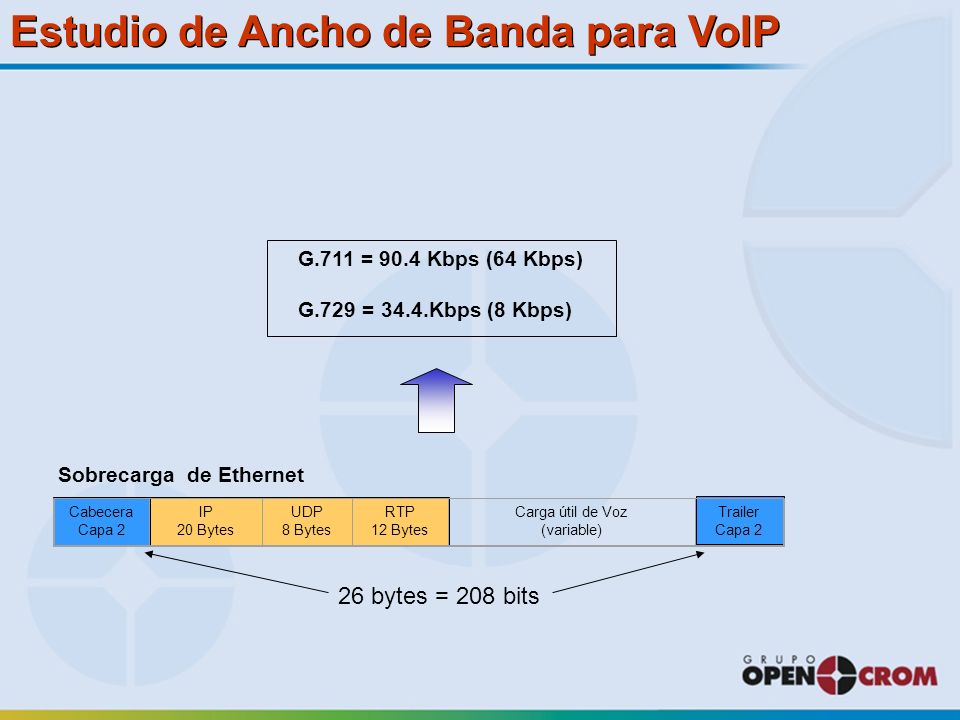

26 Estudio de Ancho de Banda para VoIP Sobrecarga de Ethernet 26 bytes = 208 bits Cabecera Capa 2 IP 20 Bytes UDP 8 Bytes RTP 12 Bytes Carga útil de Voz (variable) Trailer Capa 2 G.711 = 90.4 Kbps (64 Kbps) G.729 = 34.4.Kbps (8 Kbps)

27 Demora de la red (Delay): menor a 50 ms Fluctuación de la red (Jitter): menor a 20 ms Pérdida de paquetes en la red: menor a 2% Orden correcto de los paquetes en la red Transcodificación : Selección de codecs Eco : Cancelador de Eco Supresión del Silencio y detección de actividad de voz Modo Dúplex de la red Requerimientos para una buena calidad de VoIP

28 Aspectos Claves Movilidad ! Economía ! Seguridad ! Integración

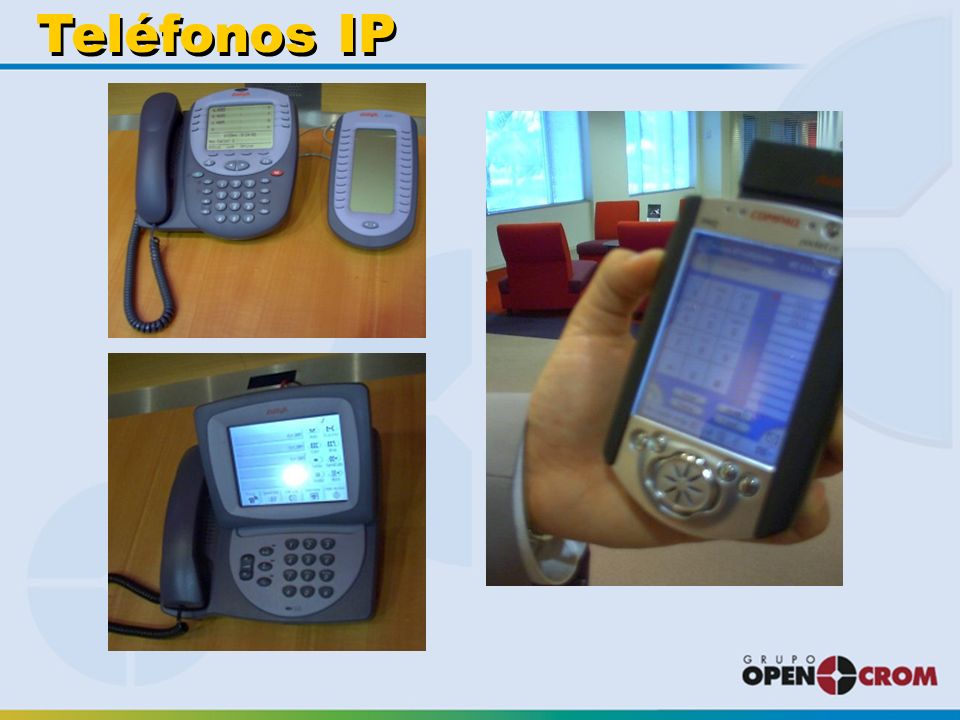

29 Teléfonos IP

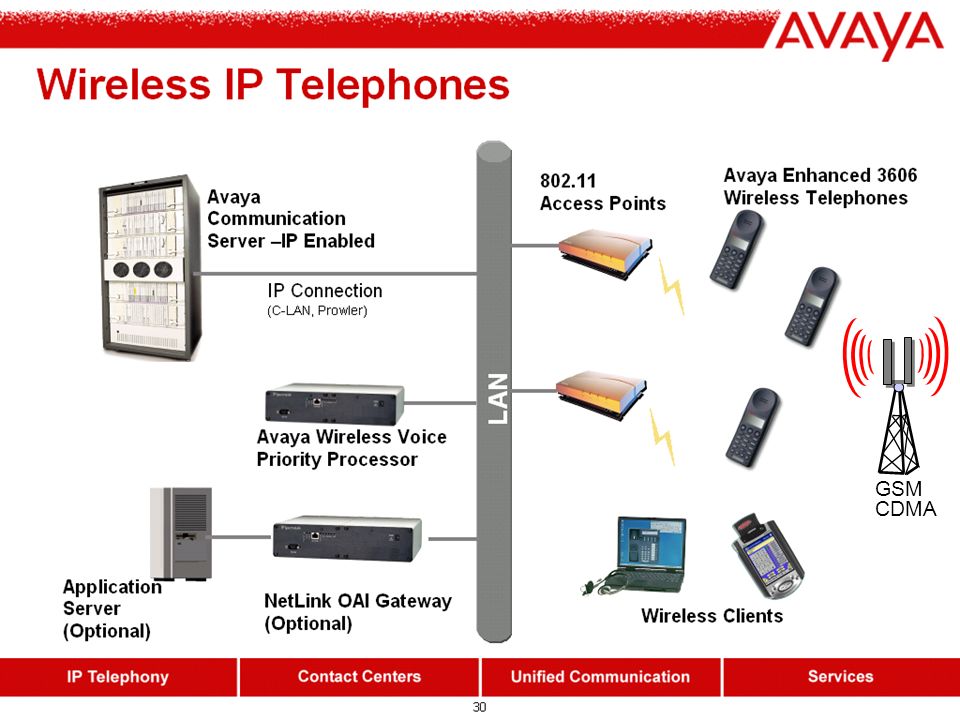

30 GSM CDMA

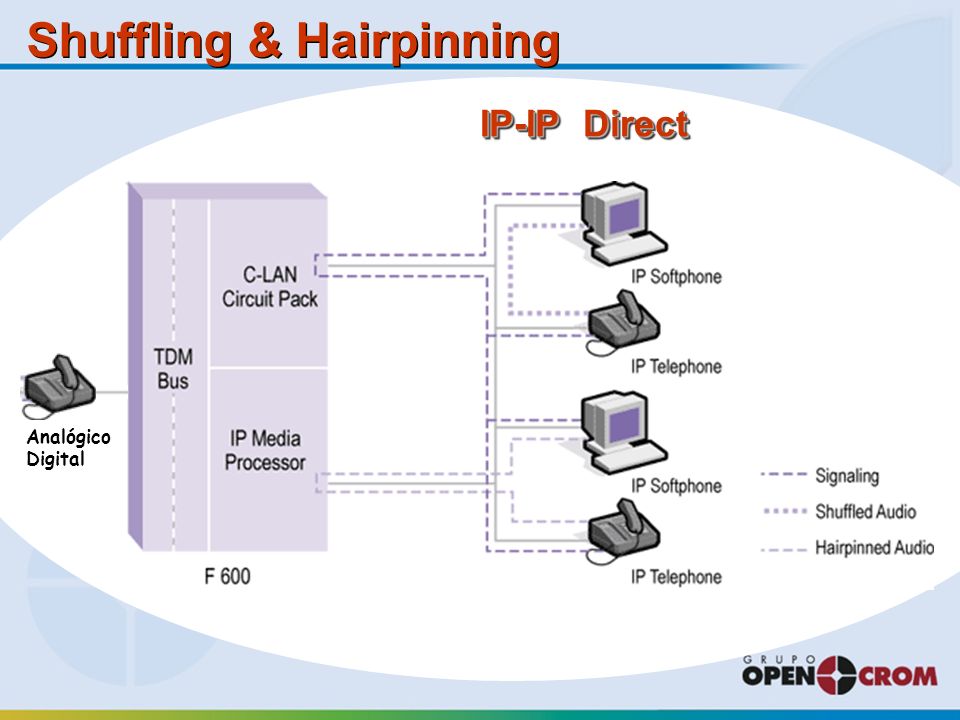

31 Shuffling & Hairpinning IP-IP Direct Analógico Digital

32 SEGURIDAD …. Llamada IP Sin encripción

33 SEGURIDAD …. Llamada IP Con encripción

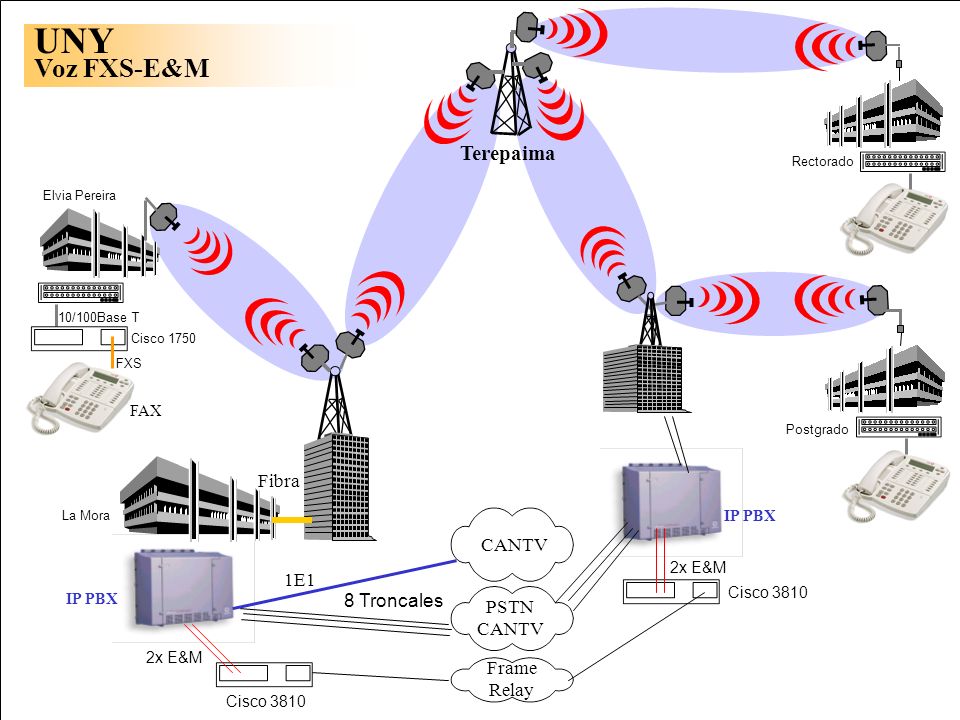

34 UNY Voz FXS-E&M Fibra CANTV PSTN CANTV Terepaima 1E1 8 Troncales Elvia Pereira Postgrado Rectorado La Mora 10/100Base T FXS Cisco 1750 FAX Frame Relay 2x E&M Cisco 3810 IP PBX

35 RADIUS Server User ID: estudiante Password: &&%## Internet VSU-100R Caso de estudio: Clases a distancia

36 Comunicación Unificada

37 Telefonía IP Víctor Barrios AVAYA Certified Specialist Convergencia de Voz y Datos Gracias !!!!!

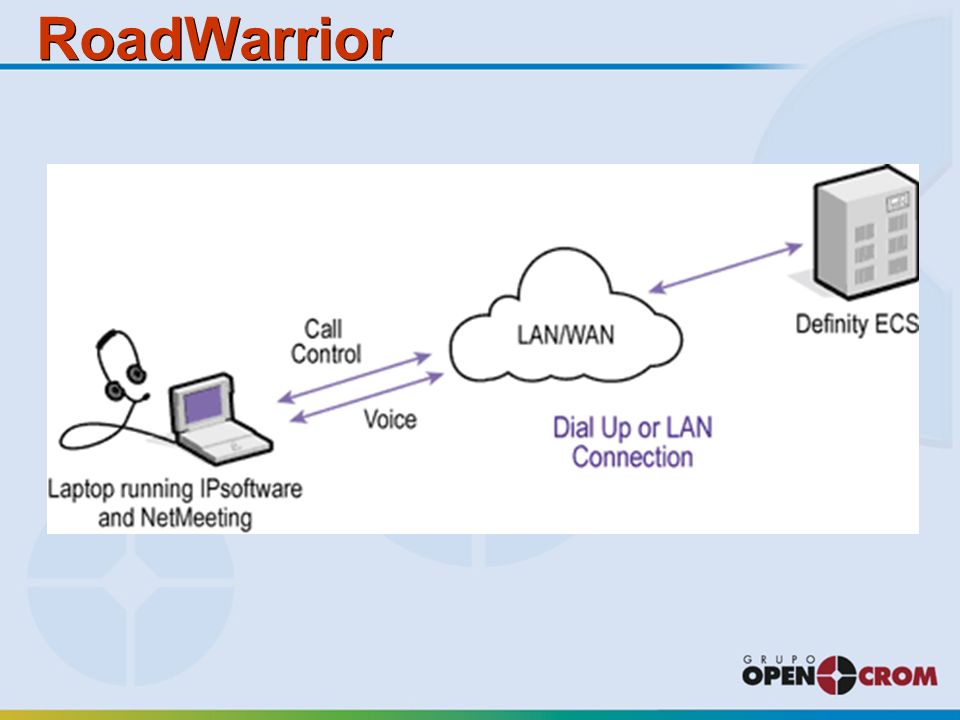

38 RoadWarrior

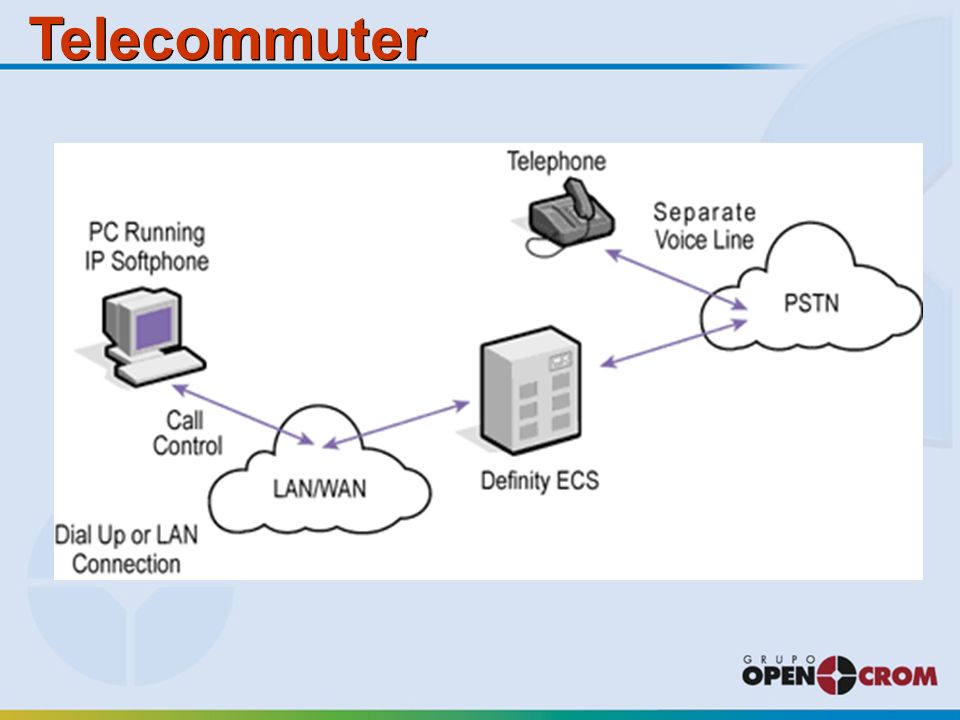

39 Telecommuter
