1 Marine/Hydrographic SDI Workshop A multiple Perspective of an SDI/ Múltiple Perspectiva de una IDE Tatiana Delgado Fernández 12 de Febrero de 2007

2 Marine/Hydrographic SDI Workshop Reference Model of Open Distributed Processing Systems (RM-ODP) Enterprise Perspective Information Perspective Computational Perspective Engineering Perspective Technological Perspective

3 Marine/Hydrographic SDI Workshop Perspectiva de empresa: relacionada con las actividades de negocio (roles, actores, políticas) del sistema. Perspectiva de información: relacionada con la información que necesita ser guardada y procesada en el sistema. Perspectiva computacional: relacionada con la descripción de un sistema como un conjunto de servicios que interactúan mediante interfaces permitiendo la distribución. Perspectiva de ingeniería: relacionada con los mecanismos que soportan la distribución. Perspectiva tecnológica: relacionada con el detalle de los componentes con los que el sistema distribuido es construido. Reference Model of Open Distributed Processing Systems (RM-ODP)

4 Marine/Hydrographic SDI Workshop Roles de una IDE – ejemplos Políticas: Establecer, Proveer y Aplicar Metadatos: Producir, Proveer, mantener Cosechar, Buscar, Recuperar Servicios: Proveer, Publicar servicio Explotar Actores de una IDE – ejemplos Políticos Proveedores Productores Usuarios

5 Marine/Hydrographic SDI Workshop Políticas de IG Una política de información geográfica debe incluir, los términos y condiciones para la adquisición, uso, mantenimiento, y diseminación de todos los datos referenciados geográficamente. Las políticas de una IDE son la piedra angular para el éxito de su propósito por cuanto ordena la forma en que los actores deben actuar para lograr el hecho de compartir la información geográfica en la sociedad.

6 Marine/Hydrographic SDI Workshop Dominios de IG en una IDE Datos Geoespaciales Fundamentales Datos Geoespaciales Temáticos Servicios de datos geoespaciales

7 Marine/Hydrographic SDI Workshop Datos Geoespaciales Fundamentales Son aquellos que se definen como sustrato fundamental de los datos espaciales a compartir en una IDE. Ejemplo de datos fundamentales son: Topografía, Puntos Geodésicos, Límites, Transporte, Elevaciones, Toponimia, Catastro, Suelos

8 Marine/Hydrographic SDI Workshop Datos Geoespaciales Temáticos Datos Geoespaciales Temáticos son aquellos que complementan a los datos fundamentales con información temática sectorial pero de interés transversal, en muchos casos. Un ejemplo típico son los datos estadísticos asociados a las unidades cartográficas básicas (censo, población y otros datos estadísticos publicados en anuarios estadísticos o en otras publicaciones similares).

9 Marine/Hydrographic SDI Workshop Servicios de Datos Geoespaciales Servicios de Datos Espaciales: Son los servicios de mapas y todos los generados en la cadena de servicios necesarios para acceder al dato desde perspectivas funcionales diversas. Se pueden clasificar en: a) Servicios básicos b) Servicios de valor añadido

10 Marine/Hydrographic SDI Workshop Ejemplo de Cadena de Servicios en una IDE Servicios de Mapas (WMS, WCS, WFS ) Servicios Genéricos sectoriales Servicios Específicos Servicios especializados para nichos de mercado Servicios personalizados (Integrados-Cascadas)

11 Marine/Hydrographic SDI Workshop Taxonomía de Políticas Alcance: conceptos y parámetros claves Acceso Propiedad intelectual Licencias de uso Precios Financiamiento

12 Marine/Hydrographic SDI Workshop Acceso Políticas claves y lineamientos de la extensión y naturaleza del acceso a los datos en dominios de actividad. Involucra los siguientes aspectos: -Confidencialidad (secreto, limitado, público) -Tecnología de acceso -Metadatos y estándares para el acceso

13 Marine/Hydrographic SDI Workshop Licencias de Uso Restricciones de uso y/o distribución establecidas en virtud del derecho de autor o por la posesión del dueño para cada dominio de actividad.

14 Marine/Hydrographic SDI Workshop Precios Cualquier mecanismo o práctica dirigida a recuperar costos (y en algunos casos utilidades) directamente desde los usuarios de los datos o servicios del dominio en cuestión.

15 Marine/Hydrographic SDI Workshop Financiamiento Cualquier mecanismo o práctica utilizado para financiar el dominio de actividad, como complemento o alternativa del precio.

16 Marine/Hydrographic SDI Workshop Políticas para Datos Geoespaciales Fundamentales. Generalidades AccesoPúblicos: Se hacen disponibles mediante servicios Web Limitados: Se controla el acceso con medidas de autenticación Secretos: No se proveen o se controla estrictamente su provisión Se basan en regulaciones nacionales. Se publican en los Portales Geoespaciales incluyendo los metadatos asociados LicenciasLas restricciones de uso, de existir, se pueden establecer mediante los tipos de servicios que se ofrecen PreciosSon generalmente gratuitos, solo se cobran los gastos de distribución FinanciamientoGeneralmente por el Gobierno o Agencias de Gobierno

17 Marine/Hydrographic SDI Workshop Políticas para Datos Geoespaciales Temáticos. Generalidades AccesoPúblicos: Se hacen disponibles mediante servicios Web Limitados: Se controla el acceso con medidas de autenticación Secretos: No se proveen o se controla estrictamente su provisión Se basan en regulaciones sectoriales. Se publican en los Portales Geoespaciales incluyendo los metadatos asociados LicenciasLas restricciones de uso se pueden establecer mediante los tipos de servicios que se ofrecen. El derecho de autor lo establece el dueño del dato PreciosSu acceso mediante servicio Web es generalmente gratuito. La distribución puede estar sujeta a un precio marginal. FinanciamientoGeneralmente por Agencias de Gobierno que son dueños o custodios de los datos

18 Marine/Hydrographic SDI Workshop Políticas para Servicios de Datos AccesoLos Servicios de Mapas básicos están generalmente disponibles, excepto aquellos que permiten modificación como WFS. Los servicios especializados son generalmente limitados a un sector. Los servicios específicos son generalmente muy controlados para el usuario específico que lo demanda LicenciasLos servicios de mapas generalmente se usan sin restricciones (excepto aquellos que permiten modificar datos) Los servicios especializados y específicos tendrán restricciones según contexto y contratos establecidos PreciosGeneralmente los servicios especializados y específicos están asociados a un precio pactado entre suministrador y cliente FinanciamientoLos servicios de mapas básicos los financia generalmente el Gobierno. Los servicios especializados y específicos los financia el cliente por lo general.

19 Marine/Hydrographic SDI Workshop Otros aspectos de Políticas Privacidad : Protección de datos de naturaleza personal –Relacionado con individuos identifcados o identificables Información que puede ser usada para determinar decisiones de gobiernos o compañías (actitudes sociales) Frecuentemente los individuos no están conscientes de la información

20 Marine/Hydrographic SDI Workshop Perspectiva Computacional Taxonomía de Servicios de una IDE – ISO 19119

21 Marine/Hydrographic SDI Workshop Relación entre Servicios de una IDE

22 Marine/Hydrographic SDI Workshop Servicios básicos de gestión de información en una IDE Web Map Services (WMS). Especificación que define un servicio para obtener un mapa (o imagen) de datos georeferenciados. Web Feature Services (WFS). Especificación que define un conjunto de operaciones para recuperar y manipular objetos geográficos. La especificación tiene 2 niveles de funcionalidad. Un WFS Básico (solo lectura) que permite solo recuperar objetos, mientras que un WFS Transaccional soporta adicionalmente la manipulación de objetos (creación, modificación y borrado). Web Coverage Services (WCS). Especificación que define un servicio para facilitar la entrega de coberturas tales como datos de elevación digital y otros datos matriciales de tamaño fijo o variable.

23 Marine/Hydrographic SDI Workshop IDEs y Servicios Web Cliente SOAP XML http Enlaces BD Web service Infraestructura local Internet, IDE Firewall Adaptado de GRS21306 SDI course, Universidad Wageningen

24 Marine/Hydrographic SDI Workshop Arquitectura de Servicios Web

25 Marine/Hydrographic SDI Workshop Arquitectura SOA (Service Oriented Architecture) Fuente: GRS21306 SDI course, Universidad Wageningen

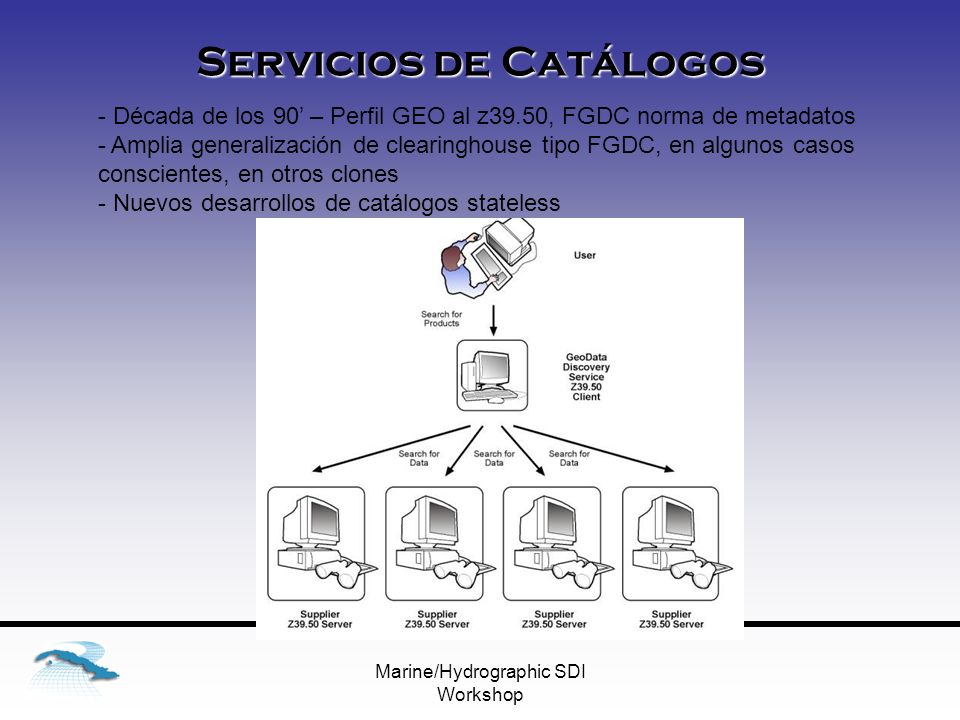

26 Marine/Hydrographic SDI Workshop Servicios de Catálogos - Década de los 90 – Perfil GEO al z39.50, FGDC norma de metadatos - Amplia generalización de clearinghouse tipo FGDC, en algunos casos conscientes, en otros clones - Nuevos desarrollos de catálogos stateless

27 Marine/Hydrographic SDI Workshop Perspectiva de Ingeniería de IDEs Centro de Datos Servicio de Cascada de Mapas y de Catálogo Servidor Servidor de Mapas Servidor Directorio de Servidores de Catálogos Cliente Geoconsulta Respuesta Datos Geoespaciales *Datos Geoespaciales Servidor Servidores/Proveedores * Datos Geoespaciales

28 Marine/Hydrographic SDI Workshop Modelo para países de bajo desarrollo en telecomunicaciones

29 Marine/Hydrographic SDI Workshop Perspectiva de Tecnología de IDEs La perspectiva de tecnología está relacionada con la infraestructura subyacente en el sistema distribuido. Describe las componentes de software y hardware usadas en la IDE. Las filosofías principales de tecnología de una IDE son: Interoperabilidad. Servicios Web. Comunicación por protocolo TCP/IP. XML como estándar de transporte de información.

30 Marine/Hydrographic SDI Workshop Perspectiva de Tecnología. Una mirada al OpenSource MapServer - http://mapserver.gis.umn.edu/home.htmlhttp://mapserver.gis.umn.edu/home.html –Es una implementación de WMS desarrollada para trabajar bajo un ambiente de Internet, la cual corre bajo plataformas Linux/Apache, Windows NT/98/95. El MapServer fue originalmente desarrollado por la Universidad de Minnesota (UMN). OGR - http://gdal.velocet.ca/projects/opengis/http://gdal.velocet.ca/projects/opengis/ –OGR es una biblioteca (dll) escrita en lenguaje C++ que permite el acceso a diferentes formatos de datos en formato vectorial. Plantea la existencia de una capa abstracta de acceso a datos y múltiples manipuladores (drivers) de formatos. OpenMap - http://openmap.bbn.com/http://openmap.bbn.com/ –API basada en Java Beans que permite acceder a información geográfica en varios formatos PostGIS - http://postgis.refractions.net/http://postgis.refractions.net/ –Extensión del DBMS PostgreSQL que agrega soporte para objetos geográficos, permitiéndole actuar como un backend para aplicaciones GIS. Las consultas se realizan mediante un lenguaje SQL extendido directamente al servidor PostgreSQL GRASS GIS http://grass.itc.it http://grass.itc.it MapBender –Es un software para manejo de geodatos con arquitectura OGC OWS (WMS, WFS, WMC, GML, SFS, WKT,...)

31 Marine/Hydrographic SDI Workshop www.iderc.co.cu

32 Marine/Hydrographic SDI Workshop Preguntas Dra. Tatiana Delgado Fernández tatiana@geocuba.co.cu
