1 Leon Chlimper - Managing Partner SECURITY MARKETING INTERNATIONAL
Los Nuevos Desafíos Tecnológicos en la Industria de la Seguridad Electrónica Leon Chlimper - Managing Partner SECURITY MARKETING INTERNATIONAL

2 Quien soy? Mi objetivo es proveerles información puntual Leon Chlimper
Gerente Security Marketing International (SMI) Empresa de Consultoría y Representaciones Mas de dos décadas de experiencia en la industria Puestos corporativos con Honeywell, Bosch y Gallagher No soy ingeniero, soy tecnologista Mi objetivo es proveerles información puntual

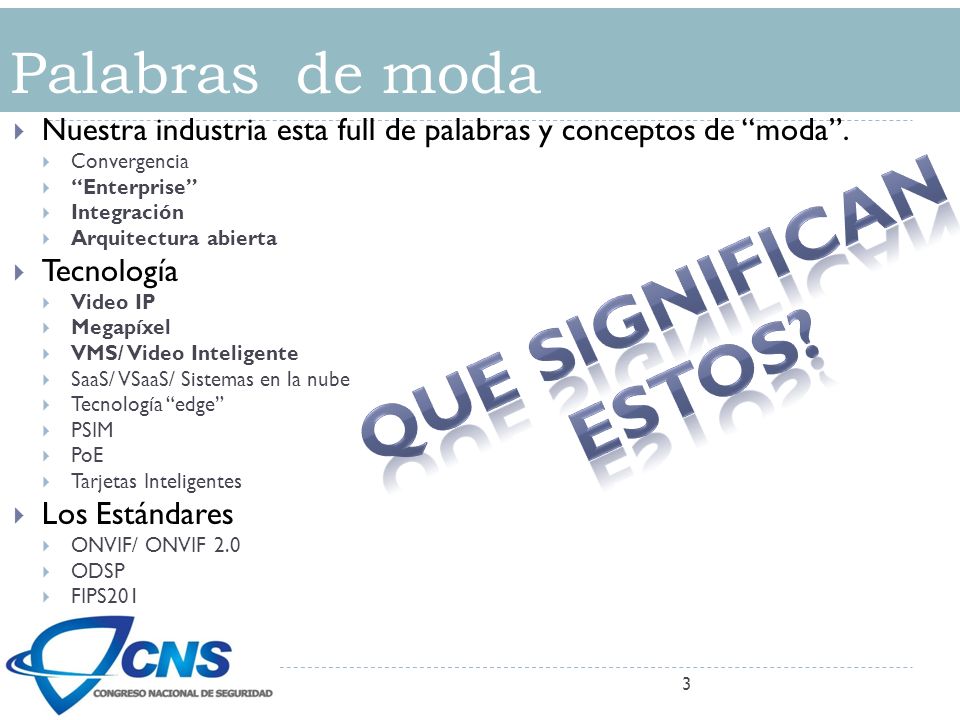

3 Que significan estos? Palabras de moda
Secure World - Dallas Palabras de moda Nuestra industria esta full de palabras y conceptos de “moda”. Convergencia “Enterprise” Integración Arquitectura abierta Tecnología Video IP Megapíxel VMS/ Video Inteligente SaaS/ VSaaS/ Sistemas en la nube Tecnología “edge” PSIM PoE Tarjetas Inteligentes Los Estándares ONVIF/ ONVIF 2.0 ODSP FIPS201 Que significan estos?

4 Arquitectura Abierta El termino y el concepto “mas mal empleado”
Arquitectura abierta, por definición, es aquella donde las “especificaciones” son de dominio publico Esto incluye los estándares aprobados al igual que los diseños propietarios En una arquitectura abierta, los fabricantes permiten que sus productos sean duplicados Cosa que sabemos no es común La capacidad de integración no esta relacionada al tipo de arquitectura del sistema No todos los SDK o API’s son iguales Que hay limitantes en lo que se puede hacer a nivel de integración

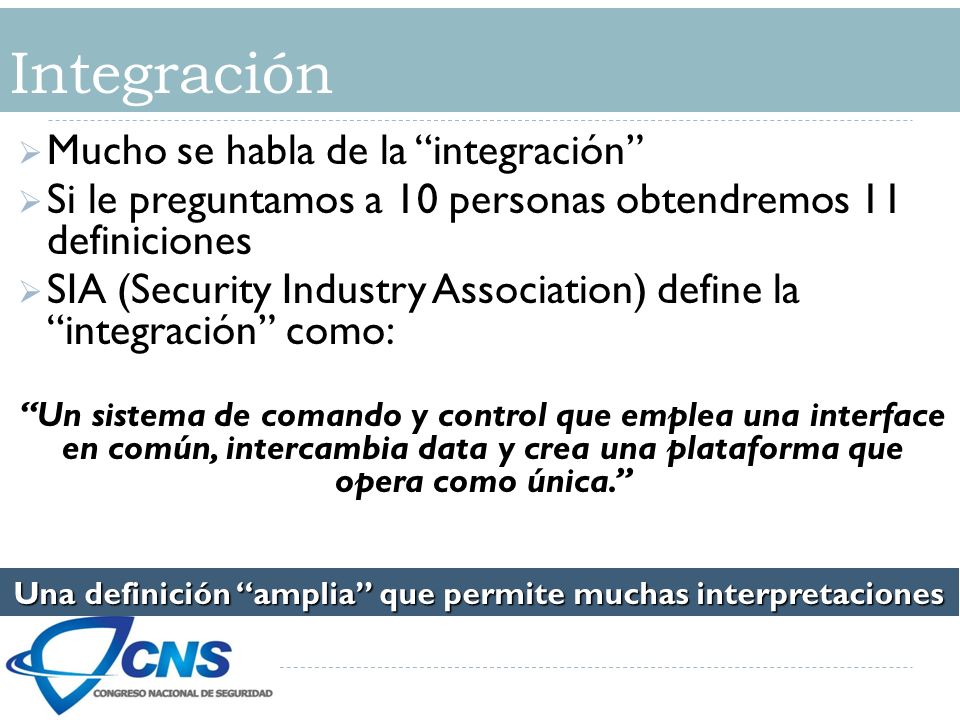

5 Una definición “amplia” que permite muchas interpretaciones
Integración Mucho se habla de la “integración” Si le preguntamos a 10 personas obtendremos 11 definiciones SIA (Security Industry Association) define la “integración” como: “Un sistema de comando y control que emplea una interface en común, intercambia data y crea una plataforma que opera como única.” Una definición “amplia” que permite muchas interpretaciones

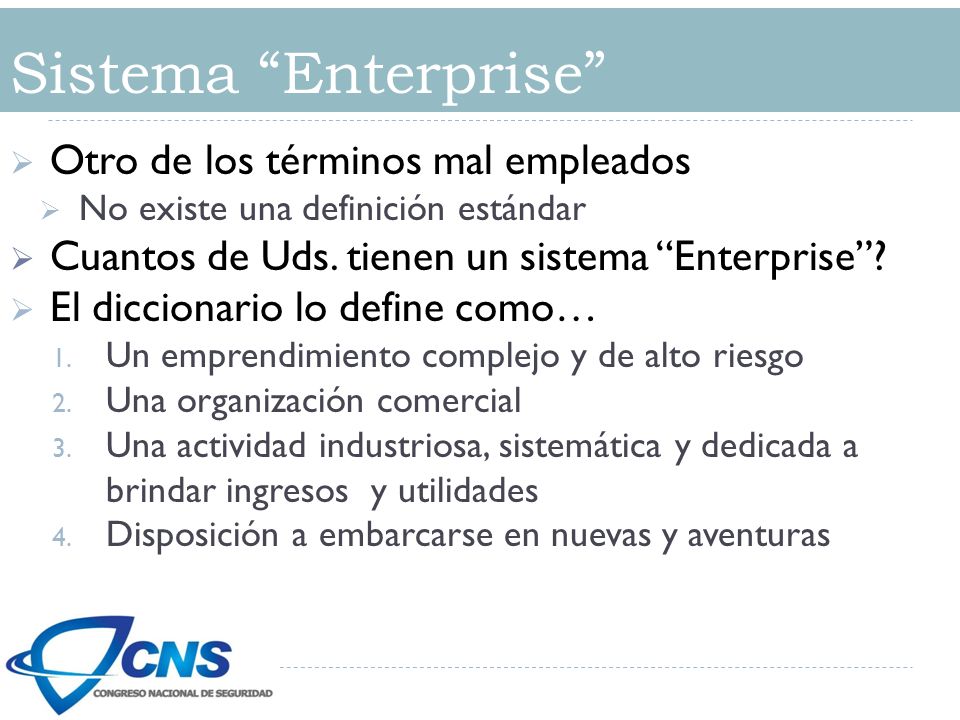

6 Sistema “Enterprise” Otro de los términos mal empleados
No existe una definición estándar Cuantos de Uds. tienen un sistema “Enterprise”? El diccionario lo define como… Un emprendimiento complejo y de alto riesgo Una organización comercial Una actividad industriosa, sistemática y dedicada a brindar ingresos y utilidades Disposición a embarcarse en nuevas y aventuras

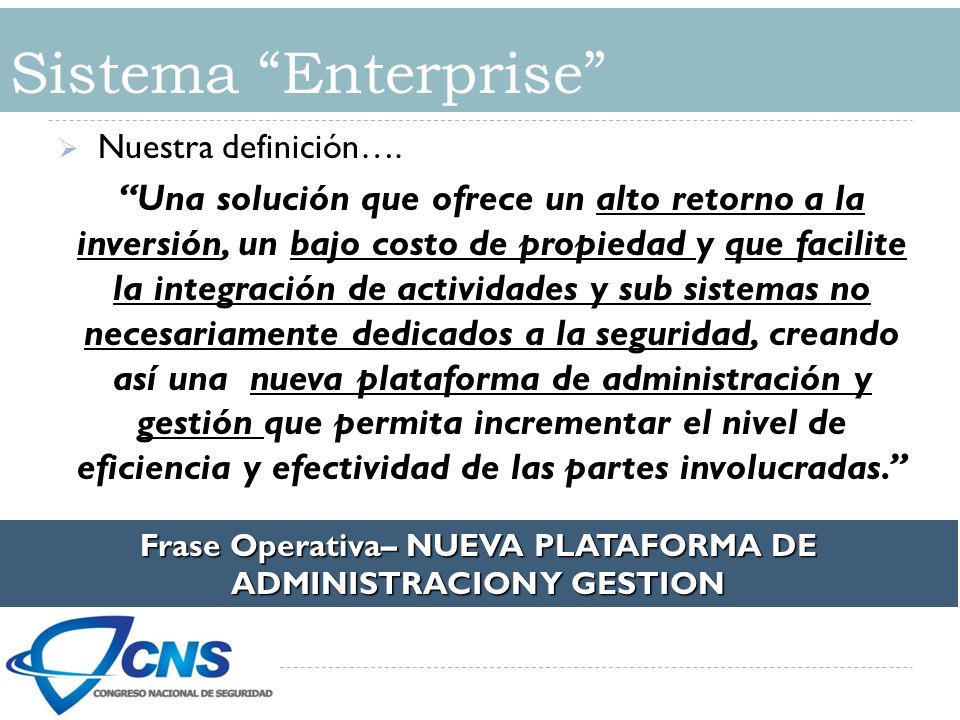

7 Frase Operativa– NUEVA PLATAFORMA DE ADMINISTRACION Y GESTION
Sistema “Enterprise” Nuestra definición…. “Una solución que ofrece un alto retorno a la inversión, un bajo costo de propiedad y que facilite la integración de actividades y sub sistemas no necesariamente dedicados a la seguridad, creando así una nueva plataforma de administración y gestión que permita incrementar el nivel de eficiencia y efectividad de las partes involucradas.” Frase Operativa– NUEVA PLATAFORMA DE ADMINISTRACION Y GESTION

8 El Entorno Financiero Particularidades

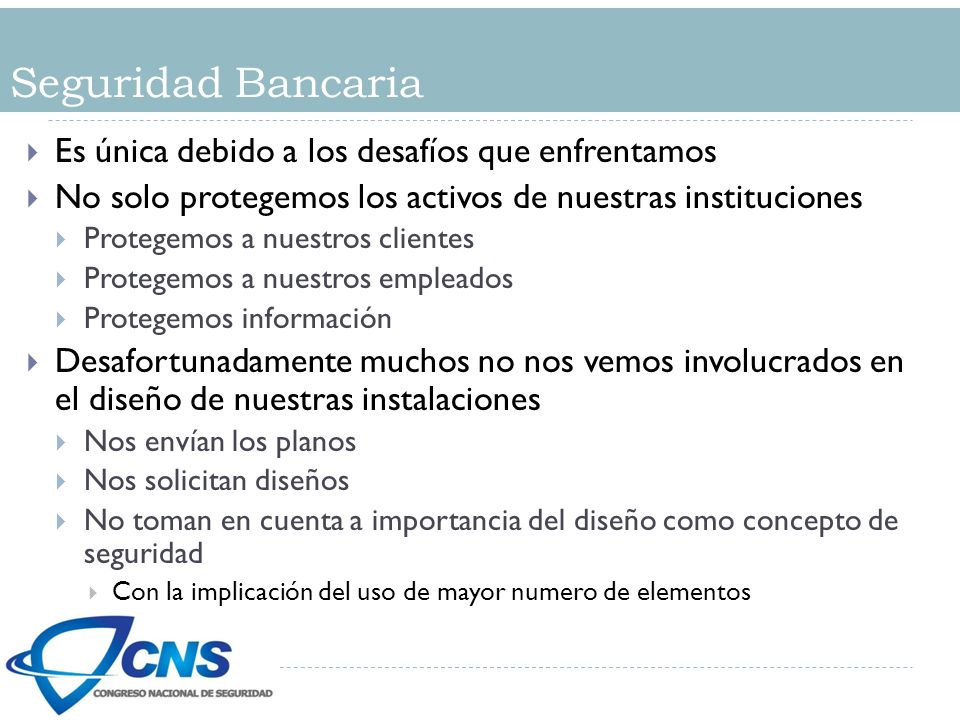

9 Seguridad Bancaria Es única debido a los desafíos que enfrentamos
No solo protegemos los activos de nuestras instituciones Protegemos a nuestros clientes Protegemos a nuestros empleados Protegemos información Desafortunadamente muchos no nos vemos involucrados en el diseño de nuestras instalaciones Nos envían los planos Nos solicitan diseños No toman en cuenta a importancia del diseño como concepto de seguridad Con la implicación del uso de mayor numero de elementos

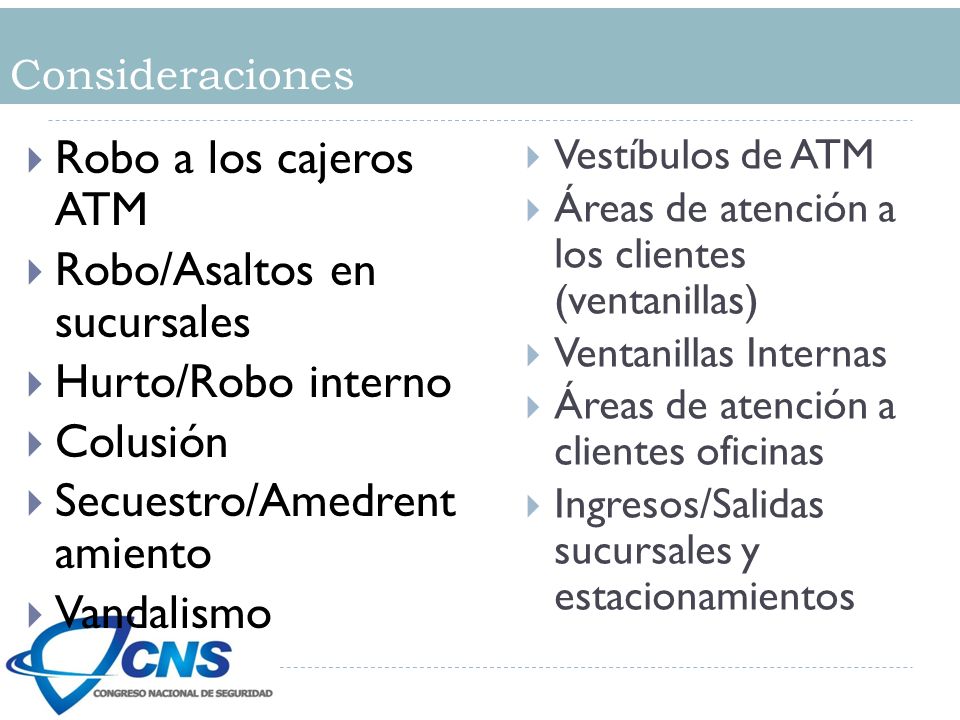

10 Robo/Asaltos en sucursales Hurto/Robo interno Colusión
Consideraciones Robo a los cajeros ATM Robo/Asaltos en sucursales Hurto/Robo interno Colusión Secuestro/Amedrent amiento Vandalismo Vestíbulos de ATM Áreas de atención a los clientes (ventanillas) Ventanillas Internas Áreas de atención a clientes oficinas Ingresos/Salidas sucursales y estacionamientos

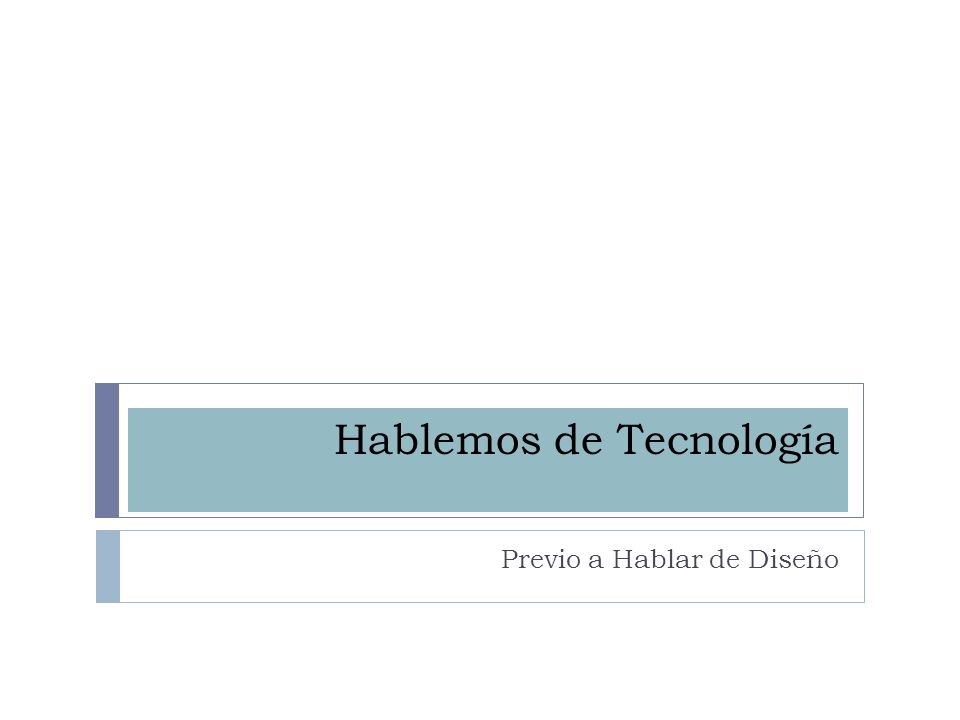

11 Hablemos de Tecnología
Previo a Hablar de Diseño

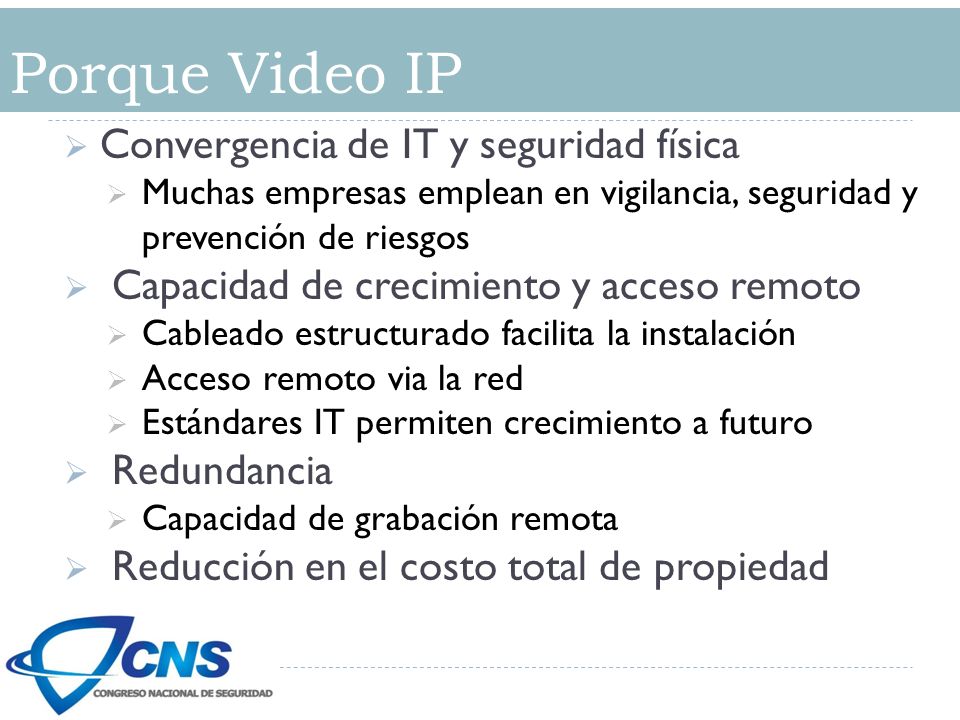

12 Porque Video IP Convergencia de IT y seguridad física
Muchas empresas emplean en vigilancia, seguridad y prevención de riesgos Capacidad de crecimiento y acceso remoto Cableado estructurado facilita la instalación Acceso remoto via la red Estándares IT permiten crecimiento a futuro Redundancia Capacidad de grabación remota Reducción en el costo total de propiedad Redundancy

13 Porque Megapíxel (MP)? Campo de visión mas amplio Mayor resolución
Capacidad de zoom digital Mayor detalle de imagen Numero inferior de cámaras Ahorro en instalación Ahorro en licencias Ahorro en almacenamiento En algunos casos reemplazaría los PTZ Menos campos ciegos Menor costo de mantenimiento Uso de múltiples operarios

14

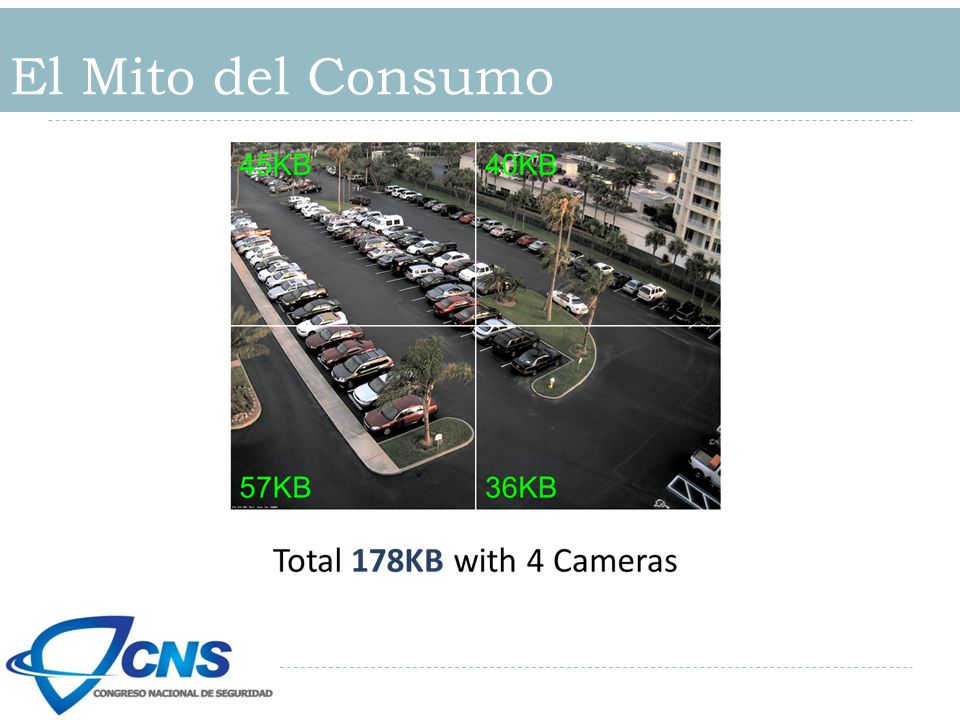

15 El Mito del Consumo

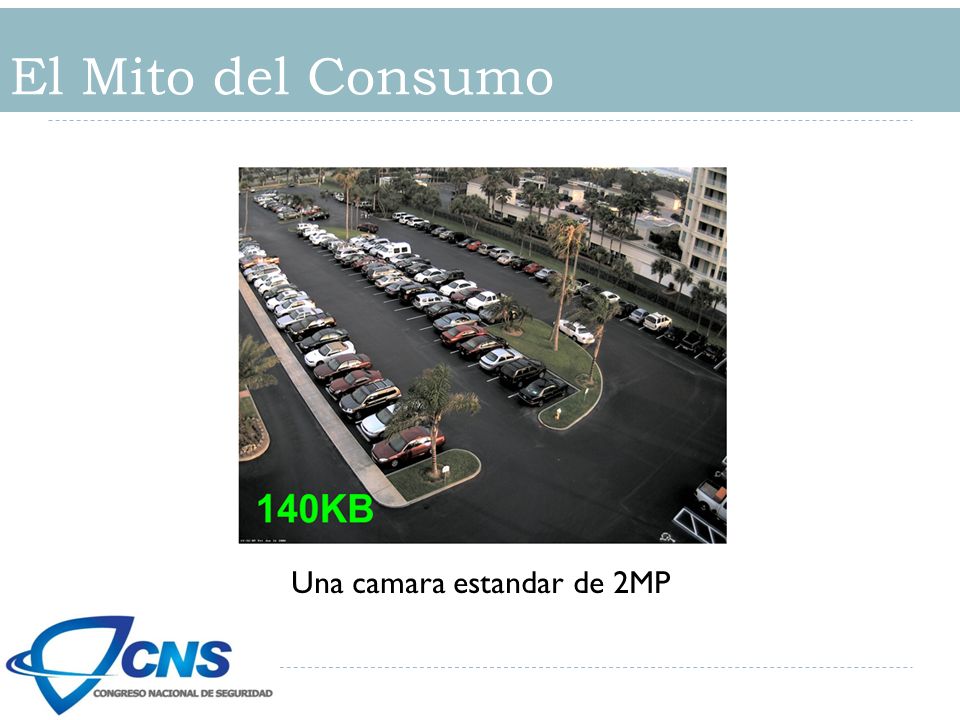

16 Una camara estandar de 2MP
El Mito del Consumo Una camara estandar de 2MP

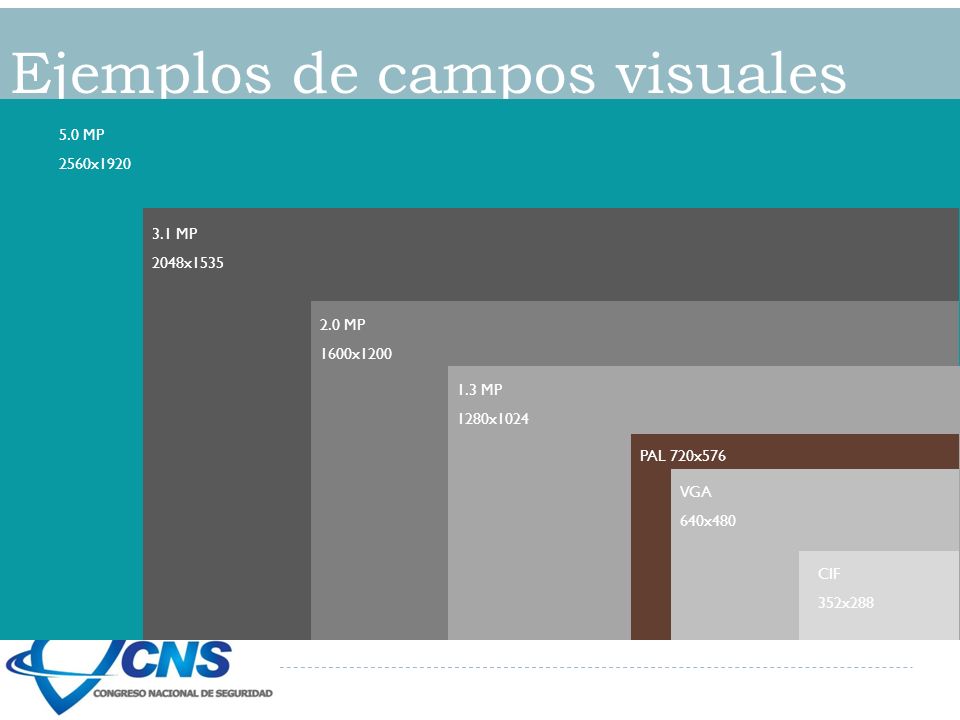

17 Ejemplos de campos visuales
2560x1920 3.1 MP 2048x1535 2.0 MP 1600x1200 1.3 MP 1280x1024 PAL 720x576 VGA 640x480 CIF 352x288

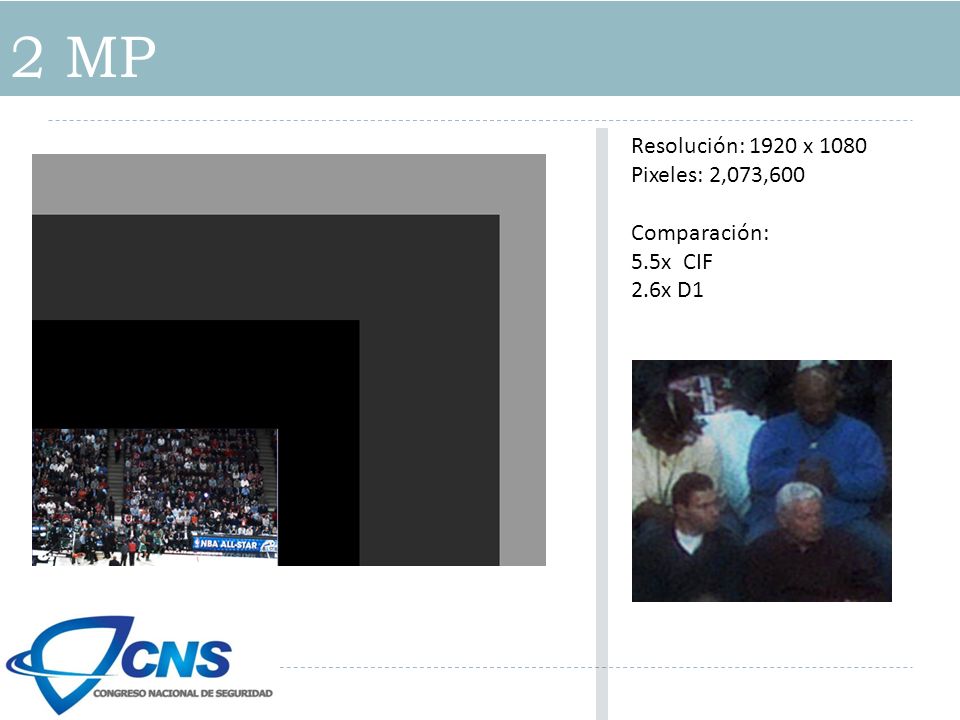

18 2 MP Resolución: 1920 x 1080 Pixeles: 2,073,600 Comparación: 5.5x CIF
2.6x D1

19 5MP Resolucion: 2560 x 1920 Pixeles 4,195,200 Comparacion: 7.5x CIF
3.5x D1

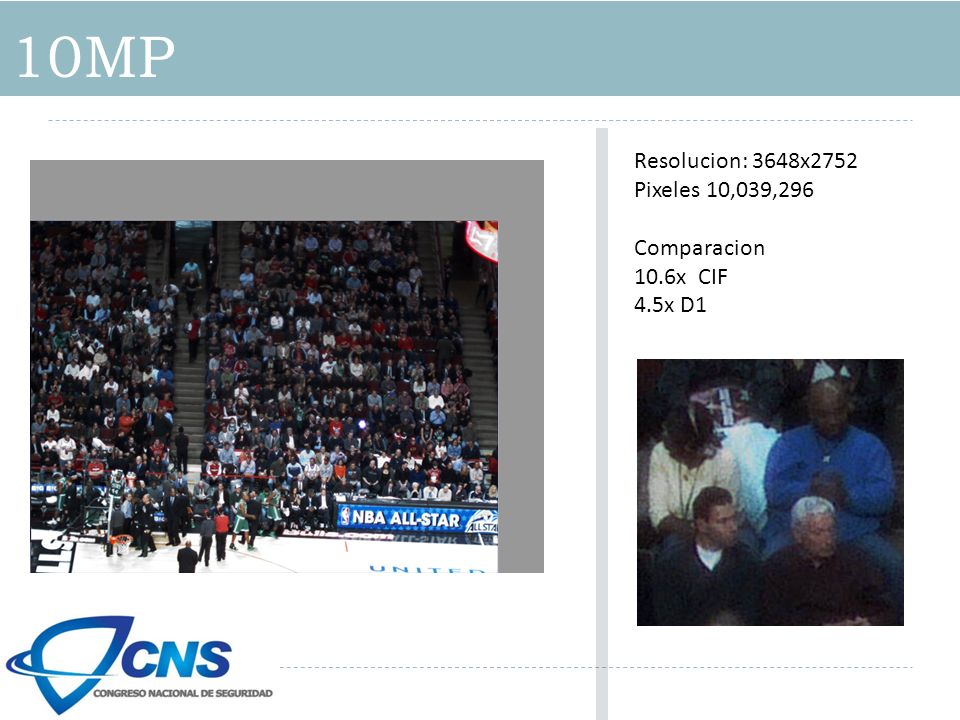

20 10MP Resolucion: 3648x2752 Pixeles 10,039,296 Comparacion 10.6x CIF
4.5x D1

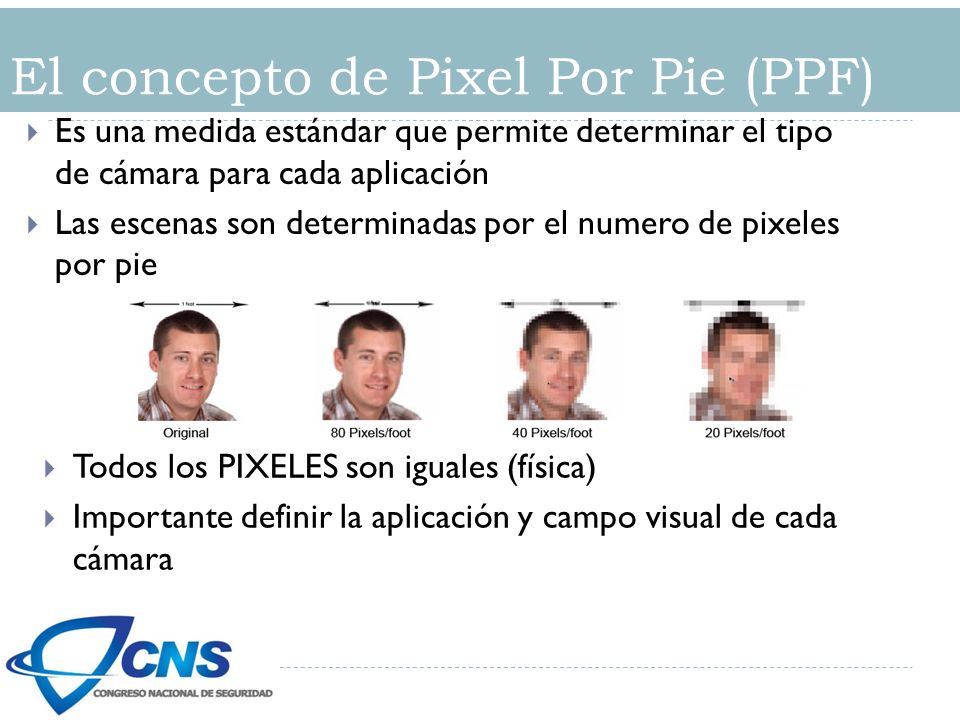

21 El concepto de Pixel Por Pie (PPF)
Es una medida estándar que permite determinar el tipo de cámara para cada aplicación Las escenas son determinadas por el numero de pixeles por pie Todos los PIXELES son iguales (física) Importante definir la aplicación y campo visual de cada cámara Unlimited number of cameras? Please explain why – Software only solutions Access individual cameras? Cabling – existing Ethernet cable, close proximity to network, PoE Real world installation with pricing

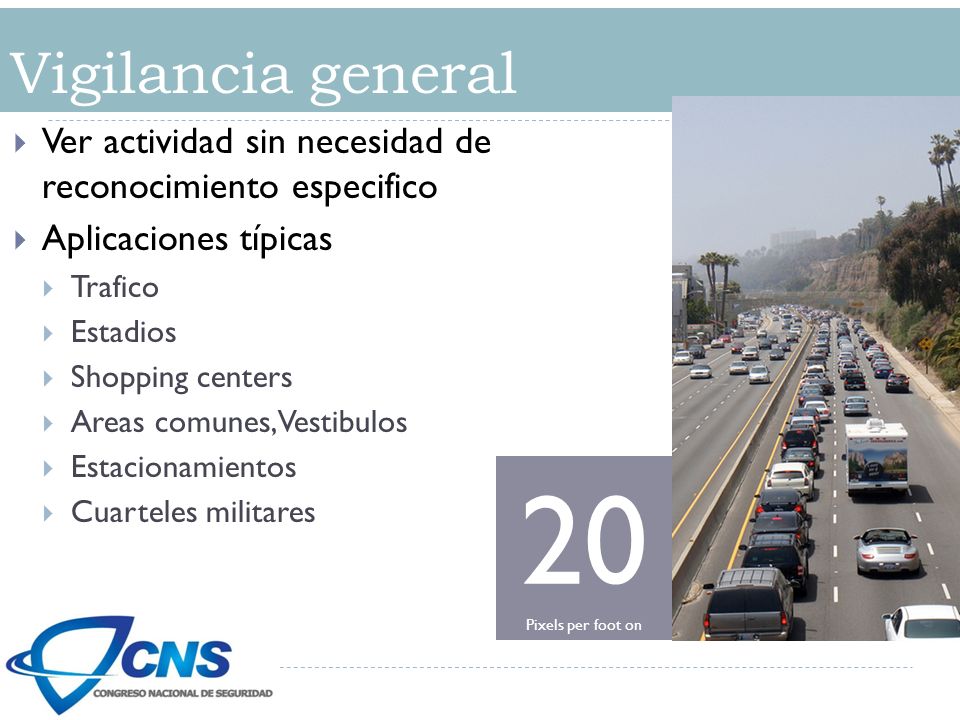

22 Pixels per foot on target
Vigilancia general Ver actividad sin necesidad de reconocimiento especifico Aplicaciones típicas Trafico Estadios Shopping centers Areas comunes, Vestibulos Estacionamientos Cuarteles militares 20 Pixels per foot on target

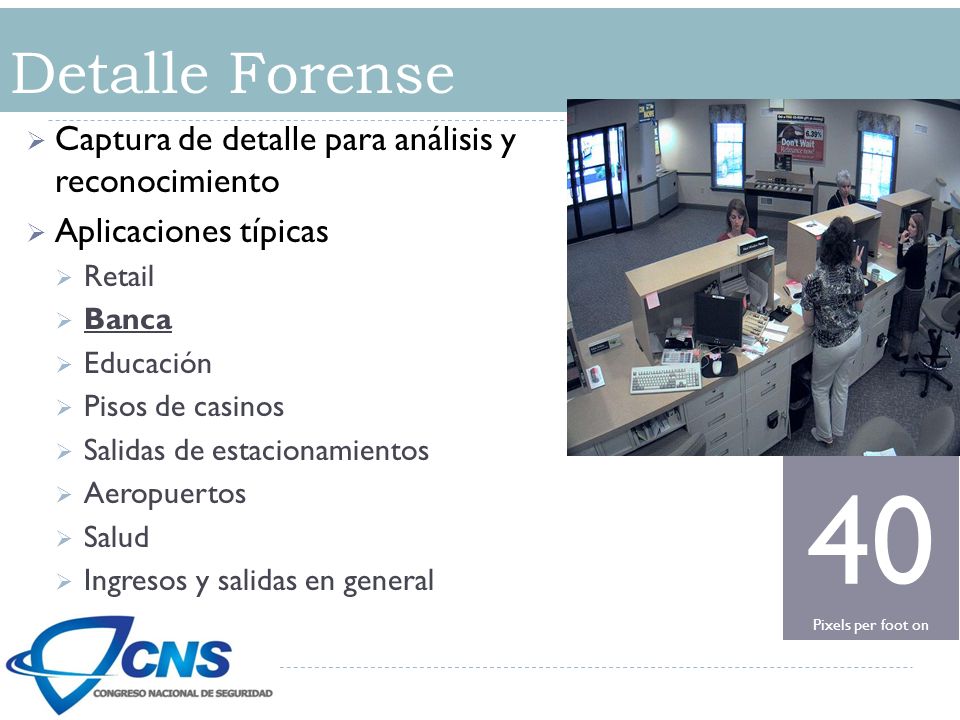

23 Pixels per foot on target
Detalle Forense Captura de detalle para análisis y reconocimiento Aplicaciones típicas Retail Banca Educación Pisos de casinos Salidas de estacionamientos Aeropuertos Salud Ingresos y salidas en general 40 Pixels per foot on target

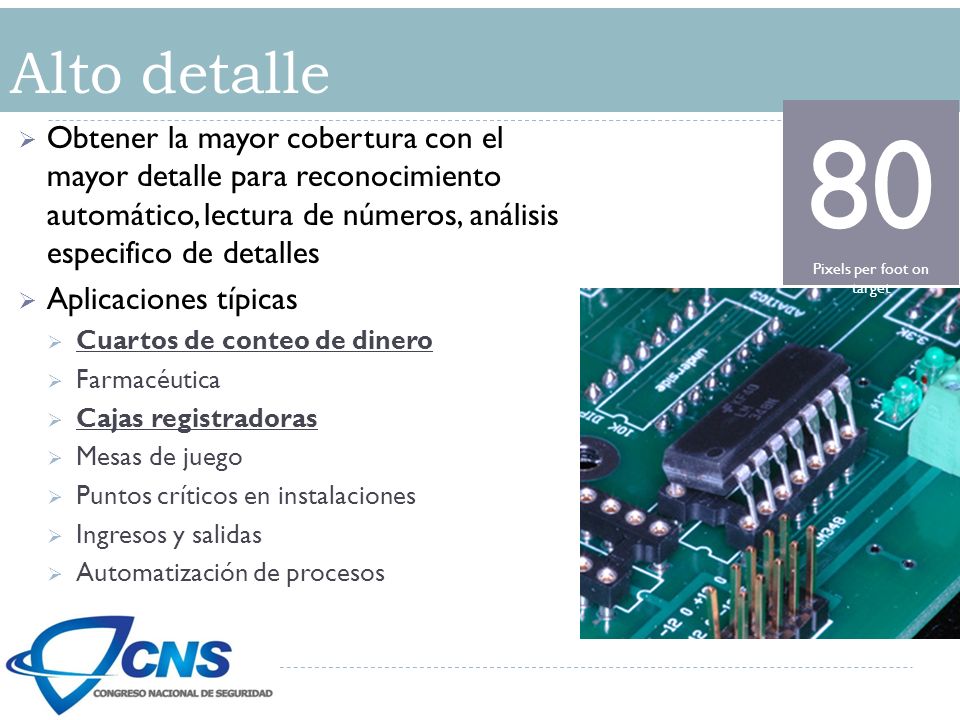

24 Pixels per foot on target
Alto detalle 80 Pixels per foot on target Obtener la mayor cobertura con el mayor detalle para reconocimiento automático, lectura de números, análisis especifico de detalles Aplicaciones típicas Cuartos de conteo de dinero Farmacéutica Cajas registradoras Mesas de juego Puntos críticos en instalaciones Ingresos y salidas Automatización de procesos

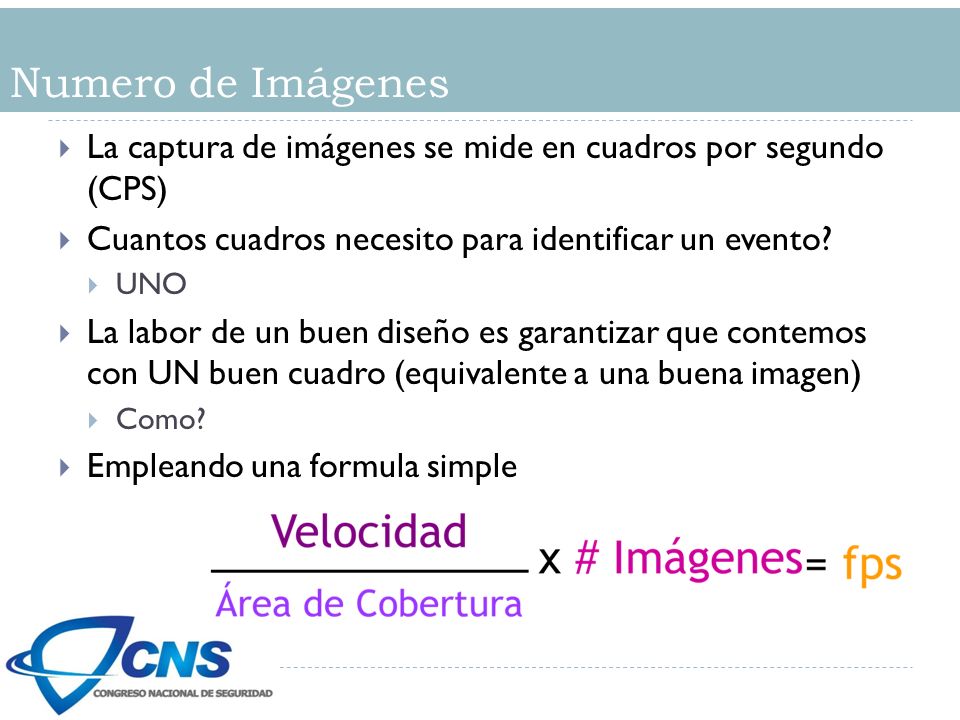

25 Numero de Imágenes La captura de imágenes se mide en cuadros por segundo (CPS) Cuantos cuadros necesito para identificar un evento? UNO La labor de un buen diseño es garantizar que contemos con UN buen cuadro (equivalente a una buena imagen) Como? Empleando una formula simple

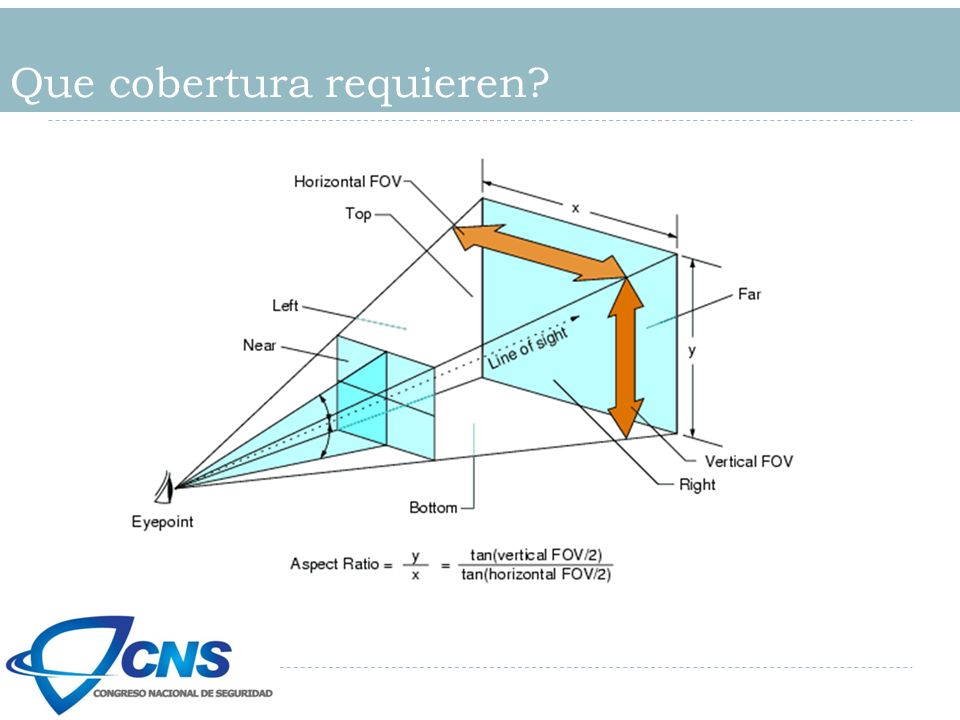

26 Que cobertura requieren?

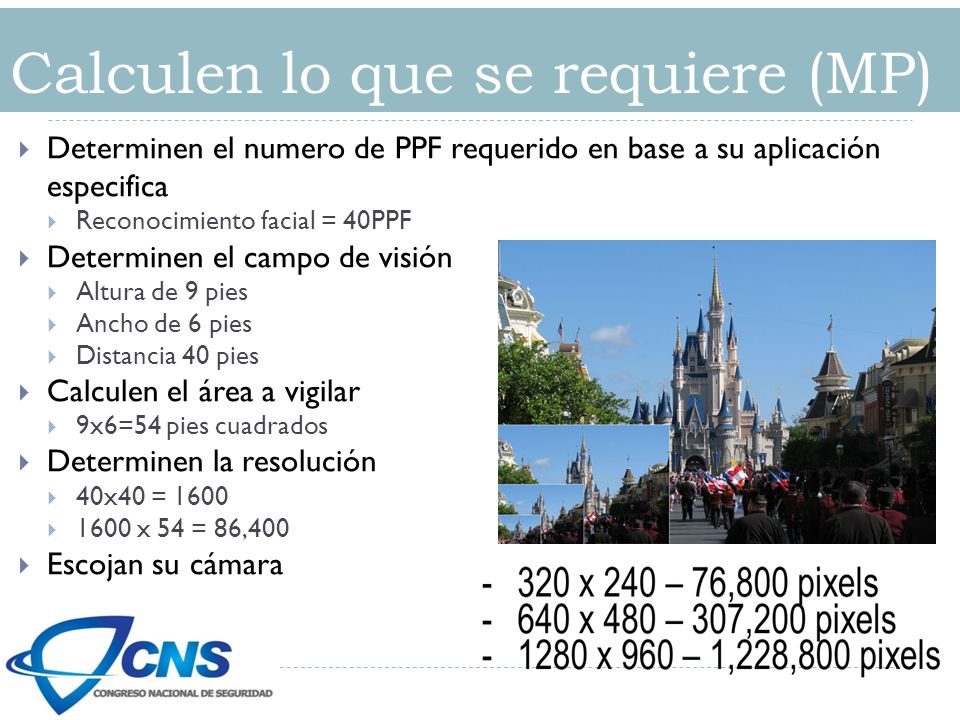

27 Calculen lo que se requiere (MP)
Determinen el numero de PPF requerido en base a su aplicación especifica Reconocimiento facial = 40PPF Determinen el campo de visión Altura de 9 pies Ancho de 6 pies Distancia 40 pies Calculen el área a vigilar 9x6=54 pies cuadrados Determinen la resolución 40x40 = 1600 1600 x 54 = 86,400 Escojan su cámara Unlimited number of cameras? Please explain why – Software only solutions Access individual cameras? Cabling – existing Ethernet cable, close proximity to network, PoE Real world installation with pricing

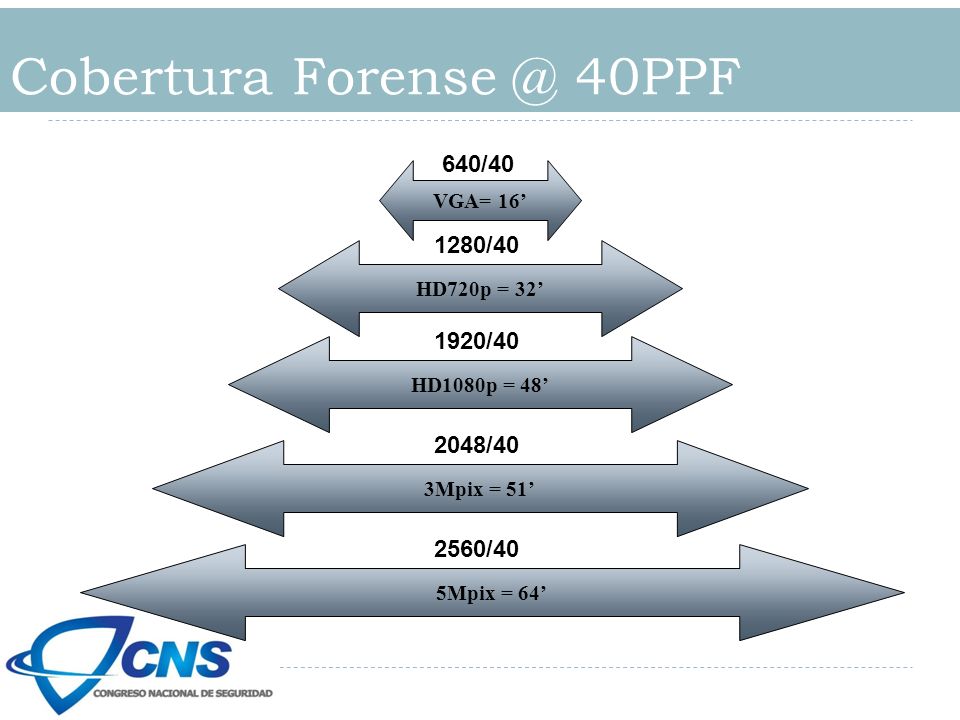

28 Cobertura Forense @ 40PPF
VGA= 16’ 640/40 HD720p = 32’ 1280/40 HD1080p = 48’ 1920/40 3Mpix = 51’ 2048/40 Lets talk about one of the key concepts in determining an effective surveillance solution – pixels per foot. Although not an industry standard, most experts would agree that you need pixel per foot (i.e. forensic detail) to recognize a license plate or a face. This slide shows you how wide an area a camera can cover and provide Forensic Detail. You don’t necessarily need megapixel cameras to get forensic detail. You can do it that we a VGA camera, however you will just need more of them installed closer together. Allow me to explain further…with a VGA camera resolution of 640/480 I can determine the horizontal coverage area by dividing 640/40 (PPF) which equals 16 feet. I do the same with other resolutions cameras… and get the following results… (Click thru) Question: What is the difference between HD and megapixel?... Anyone? Answer: It’s called “Marketing”, there is none. Some manufacturers equate HD with a compression standard - H.264. Most others think of it in terms of resolution. When you go shopping for that new flat screen TV do I say…ooh it has H.264 compression? No you say its 1080p… Don’t get confused by the hype – its all about resolution. So as you can see… the higher the resolution the greater horizontal area of coverage. So depending on your application you may be able to use a lot fewer high res cameras which can save a lot of money. Not to mention a lower TCO (Total Cost of Ownership)…fewer cameras to acquire, to wire, to focus and to maintain. So if I had an area 64’ feet wide, I can cover that in one of two ways… with 4 VGA cameras or with 1 5MP camera. 5Mpix = 64’ 2560/40

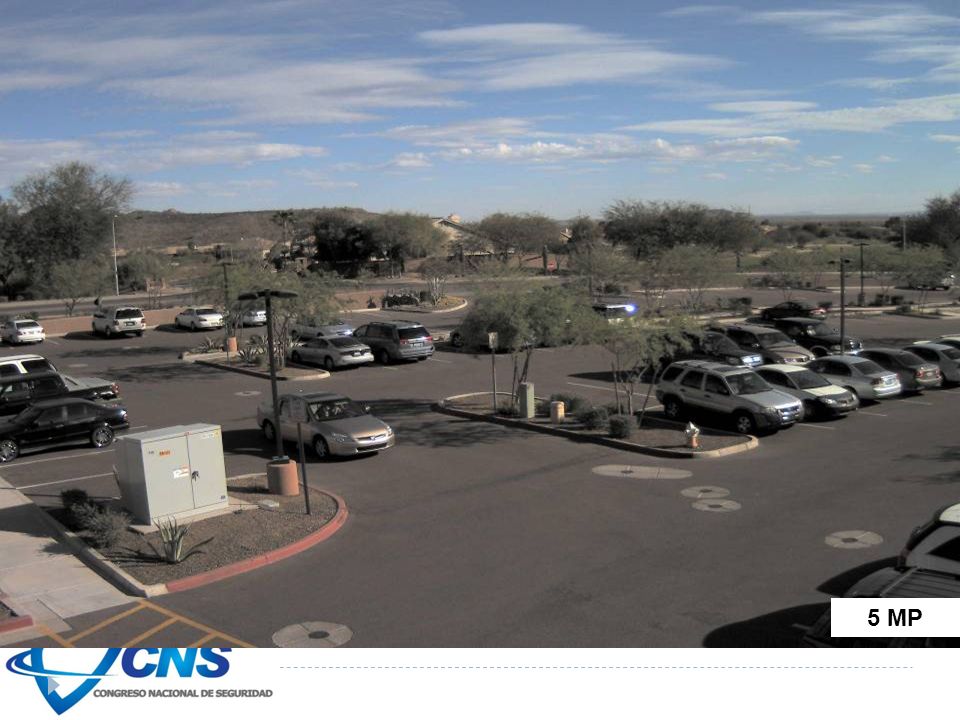

29 5 MP 3 MP HD 1080p HD 720p VGA Or to illustrate this with images, see how the VGA only covers a small % of the parking lot (with 40 PPF) and the 5 MP covers almost all of it (with 40 PPF), consider how many VGA cameras you would need to get this coverage? The myth is that megapixel camera covers a wider field of view.. Not true… you can get the same FOV with a VGA camera…. But as I said before you would need more of them spaced closer together.

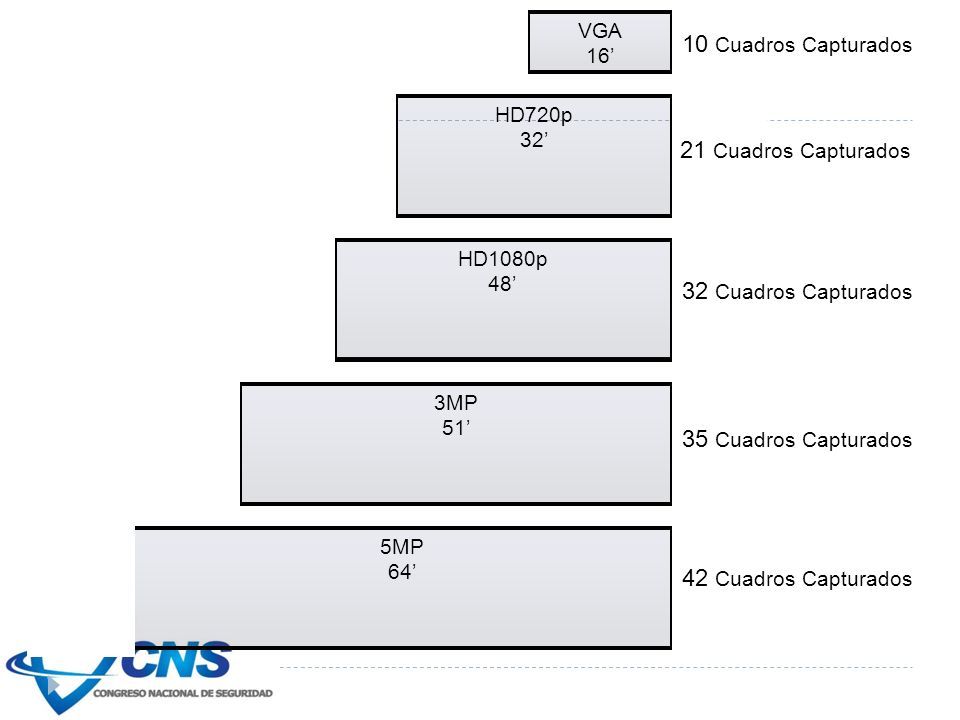

30 10 Cuadros Capturados 21 Cuadros Capturados 32 Cuadros Capturados
VGA 16’ 10 Cuadros Capturados HD720p 32’ 21 Cuadros Capturados HD1080p 48’ 32 Cuadros Capturados 3MP 51’ 35 Cuadros Capturados 5MP 64’ 42 Cuadros Capturados

31 Lo que QUEREMOS Edificio / Local Estacionamiento Maximo Detalle

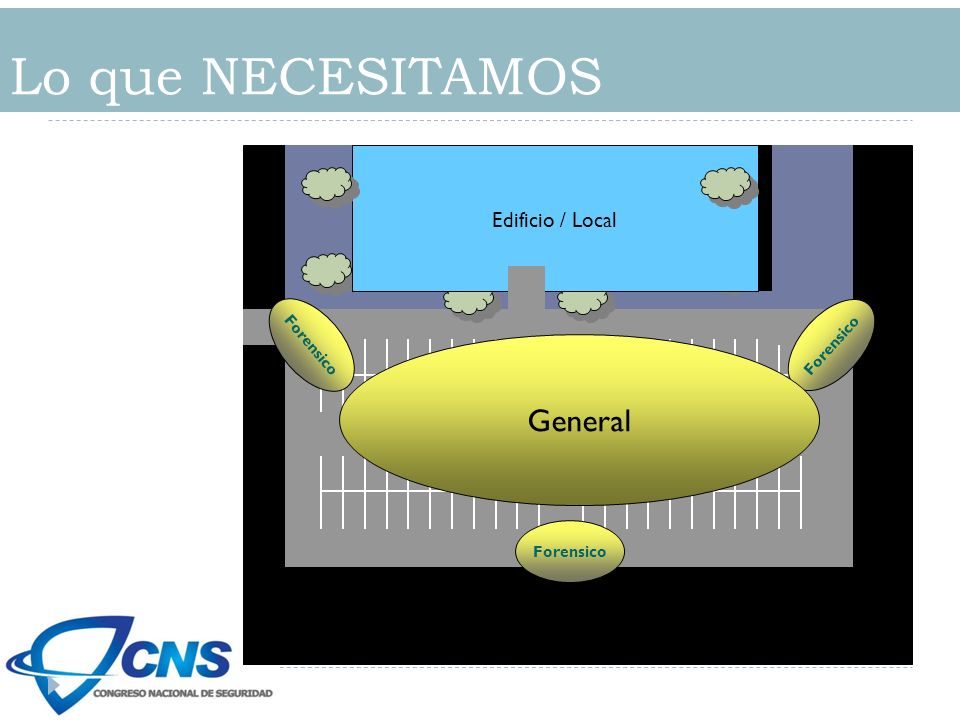

32 Lo que NECESITAMOS Edificio / Local Forensico Estacionamiento General

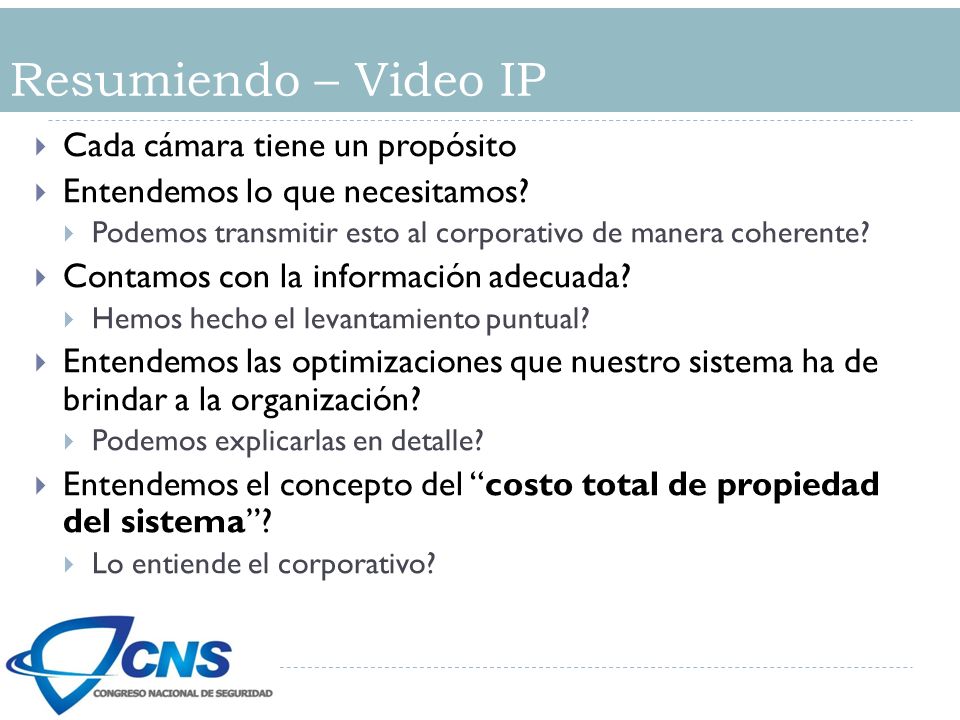

33 Resumiendo – Video IP Cada cámara tiene un propósito
Entendemos lo que necesitamos? Podemos transmitir esto al corporativo de manera coherente? Contamos con la información adecuada? Hemos hecho el levantamiento puntual? Entendemos las optimizaciones que nuestro sistema ha de brindar a la organización? Podemos explicarlas en detalle? Entendemos el concepto del “costo total de propiedad del sistema”? Lo entiende el corporativo?

34 Sistema de Administración de Video
VMS Sistema de Administración de Video

35 Que es? Soluciones que permiten visualizar, almacenar y revisar imágenes en base a parámetros únicos Cuentan con un nivel alto de similitud Las diferencias están en sus capacidades de análisis de imágenes Análisis de áreas Análisis de objetos Identificación Y en el caso puntual de la banca y el comercio al menudeo (retail) Interfaces a puntos de venta (POS) Cajeros ATM’s

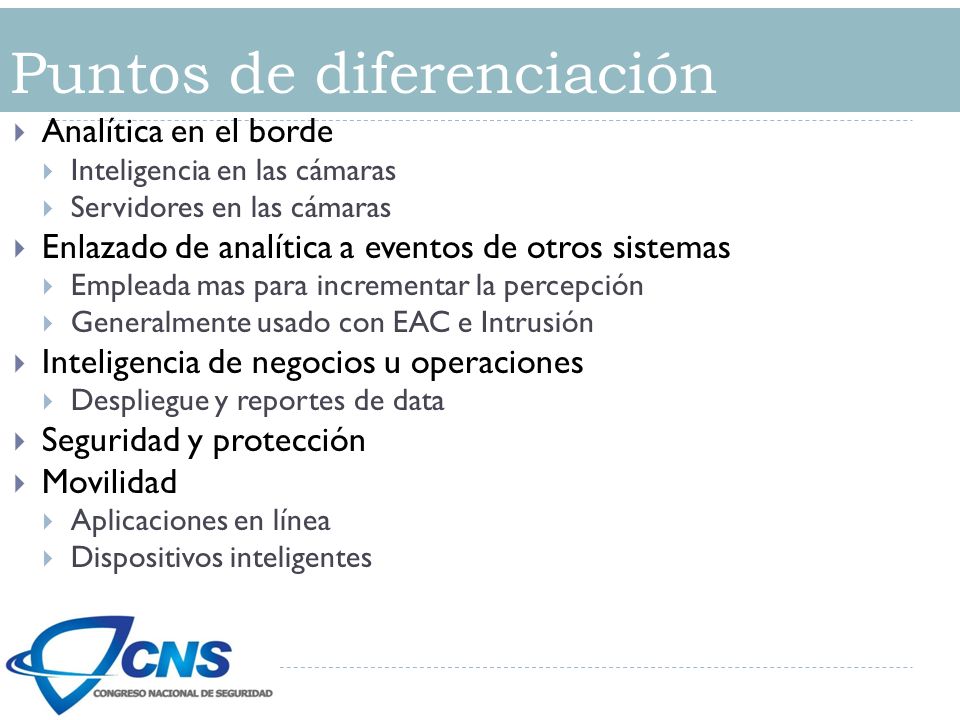

36 Puntos de diferenciación
Analítica en el borde Inteligencia en las cámaras Servidores en las cámaras Enlazado de analítica a eventos de otros sistemas Empleada mas para incrementar la percepción Generalmente usado con EAC e Intrusión Inteligencia de negocios u operaciones Despliegue y reportes de data Seguridad y protección Movilidad Aplicaciones en línea Dispositivos inteligentes

37 Y su importancia en el Diseño
Almacenamiento Y su importancia en el Diseño

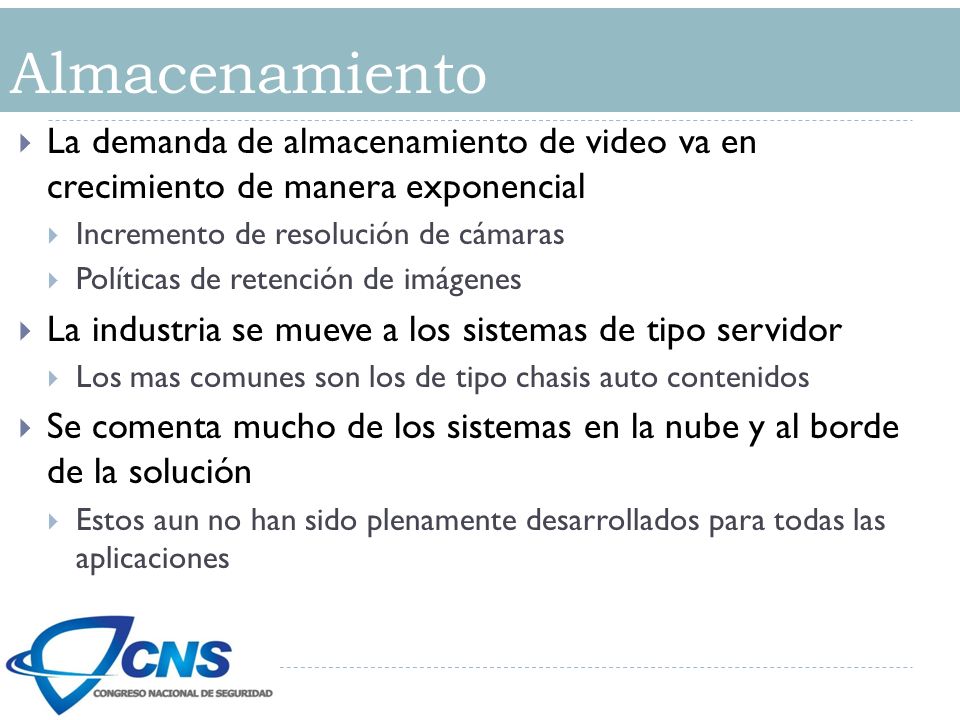

38 Almacenamiento La demanda de almacenamiento de video va en crecimiento de manera exponencial Incremento de resolución de cámaras Políticas de retención de imágenes La industria se mueve a los sistemas de tipo servidor Los mas comunes son los de tipo chasis auto contenidos Se comenta mucho de los sistemas en la nube y al borde de la solución Estos aun no han sido plenamente desarrollados para todas las aplicaciones

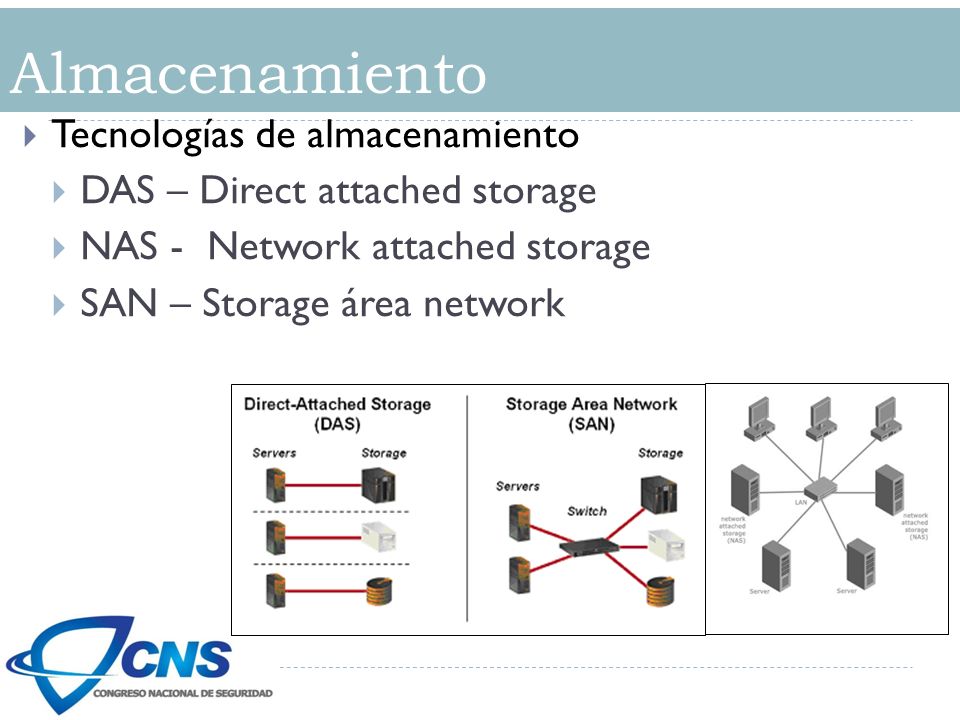

39 Almacenamiento Tecnologías de almacenamiento
DAS – Direct attached storage NAS - Network attached storage SAN – Storage área network

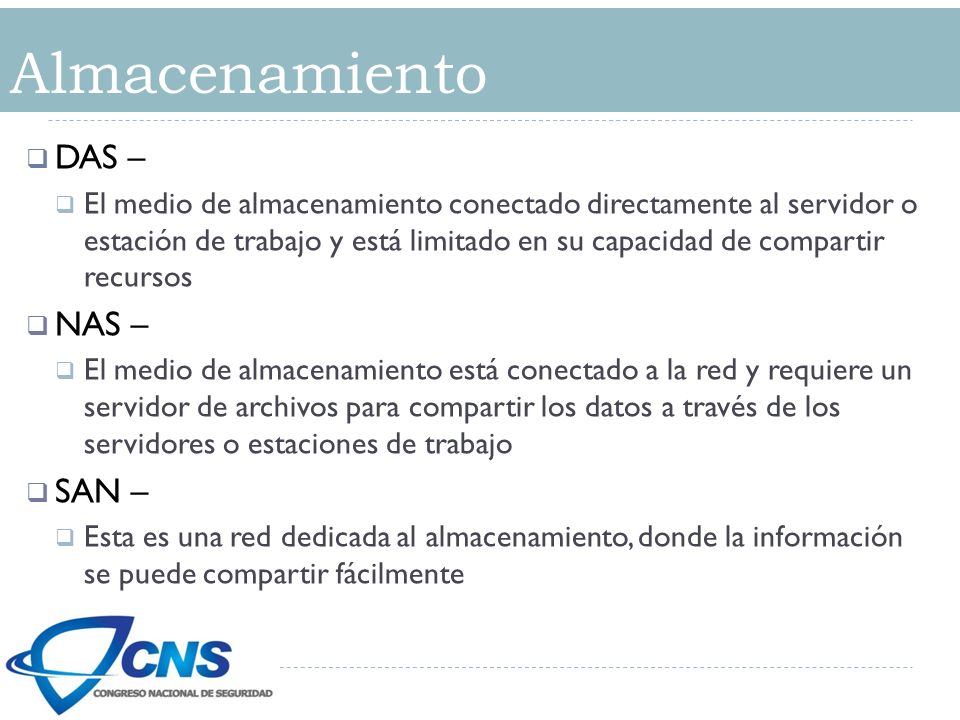

40 Almacenamiento DAS – NAS – SAN –
El medio de almacenamiento conectado directamente al servidor o estación de trabajo y está limitado en su capacidad de compartir recursos NAS – El medio de almacenamiento está conectado a la red y requiere un servidor de archivos para compartir los datos a través de los servidores o estaciones de trabajo SAN – Esta es una red dedicada al almacenamiento, donde la información se puede compartir fácilmente

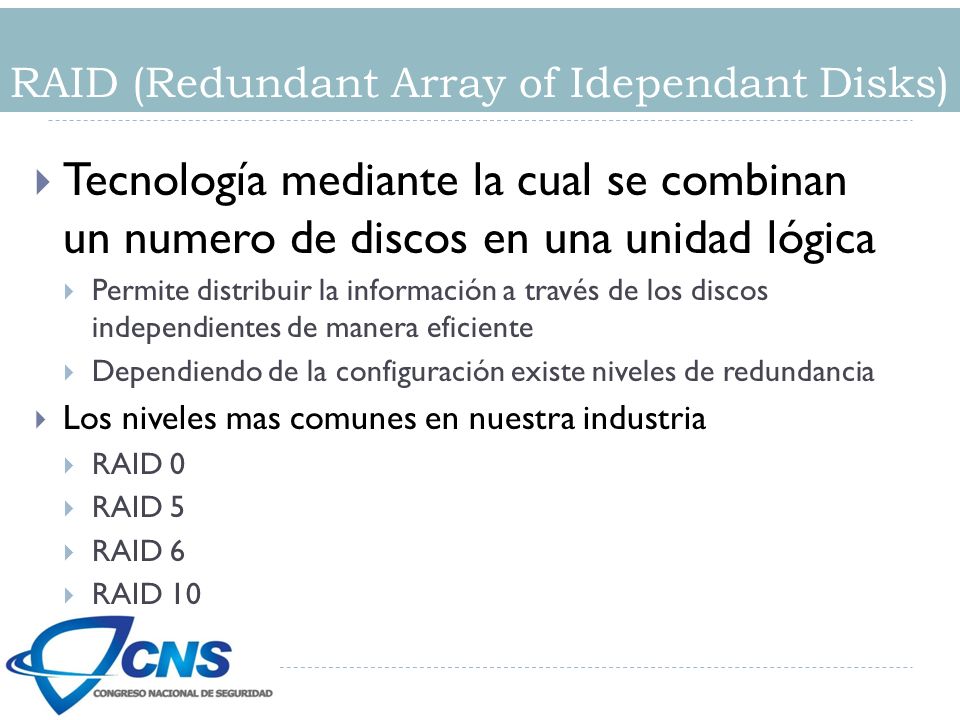

41 RAID (Redundant Array of Idependant Disks)
Tecnología mediante la cual se combinan un numero de discos en una unidad lógica Permite distribuir la información a través de los discos independientes de manera eficiente Dependiendo de la configuración existe niveles de redundancia Los niveles mas comunes en nuestra industria RAID 0 RAID 5 RAID 6 RAID 10

42 Niveles de RAID RAID 0 RAID 5 RAID 6 RAID 10 Alta performance
Cero redundancia A mayor numero de discos mayor riesgo Si se pierde un disco se pierde el arreglo completo Requiere que N-1 estén presente para operar Cero redundancia Permite la perdida de un disco en el arreglo Se requieren al menos 3 discos RAID 6 RAID 10 Requiere que N-2 estén presentes para operar Cero redundancia Mínimo de 4 discos Ideal para sistemas de “alta disponibilidad” También conocido como RAID 1+0 100% redundante La información es capturada en los discos primarios y copiada a los discos secundarios Requiere el doble de discos

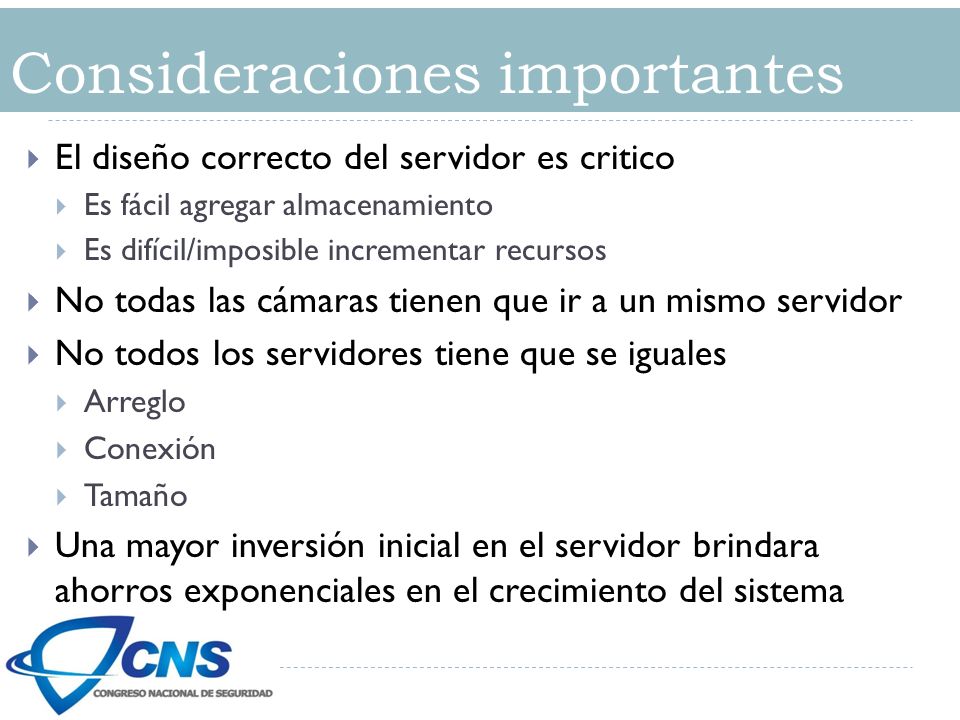

43 Consideraciones importantes
El diseño correcto del servidor es critico Es fácil agregar almacenamiento Es difícil/imposible incrementar recursos No todas las cámaras tienen que ir a un mismo servidor No todos los servidores tiene que se iguales Arreglo Conexión Tamaño Una mayor inversión inicial en el servidor brindara ahorros exponenciales en el crecimiento del sistema

44 No confundan VMS con PSIM
PSIM es mas que un VMS PSIM provee conciencia situacional PSIM hace que los sistemas se conviertan en ENTERPRISE PSIM --Colecta información y relaciona los eventos con el fin de proporcionar al personal información puntual y accionable Cuenta con 6 capas operacionales Colección Análisis Verificación Resolución Reporte Auditoria

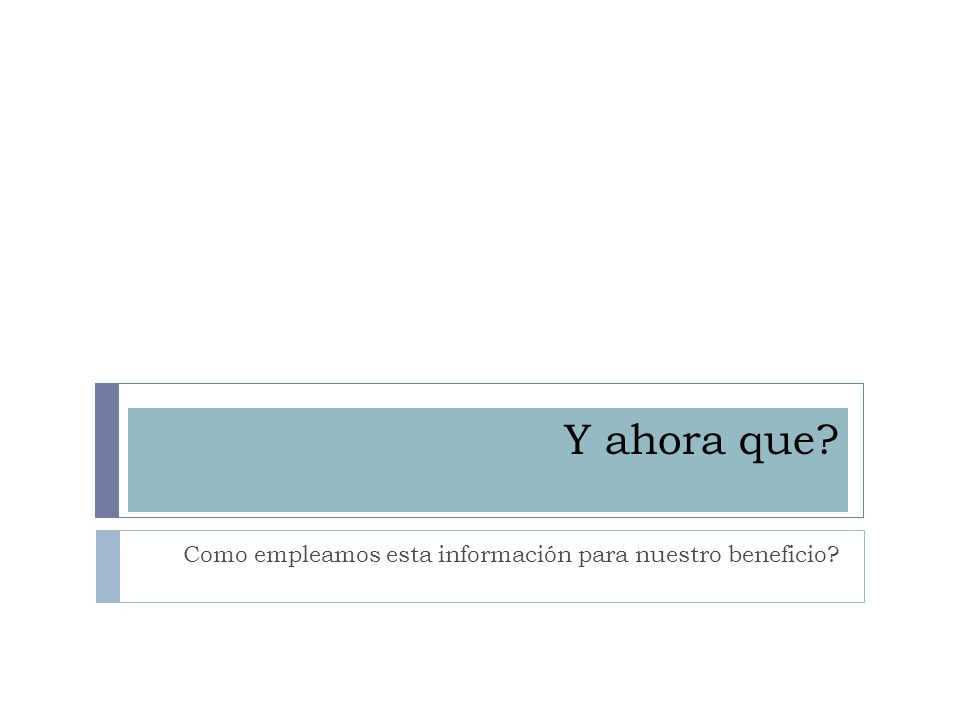

45 Como empleamos esta información para nuestro beneficio?
Y ahora que? Como empleamos esta información para nuestro beneficio?

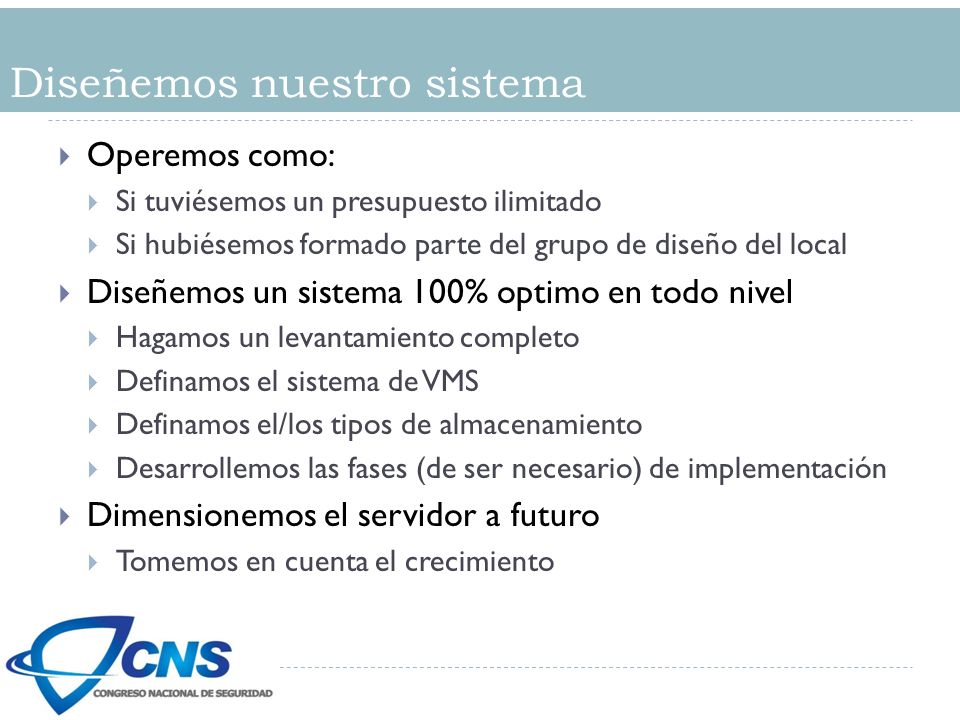

46 Diseñemos nuestro sistema
Operemos como: Si tuviésemos un presupuesto ilimitado Si hubiésemos formado parte del grupo de diseño del local Diseñemos un sistema 100% optimo en todo nivel Hagamos un levantamiento completo Definamos el sistema de VMS Definamos el/los tipos de almacenamiento Desarrollemos las fases (de ser necesario) de implementación Dimensionemos el servidor a futuro Tomemos en cuenta el crecimiento

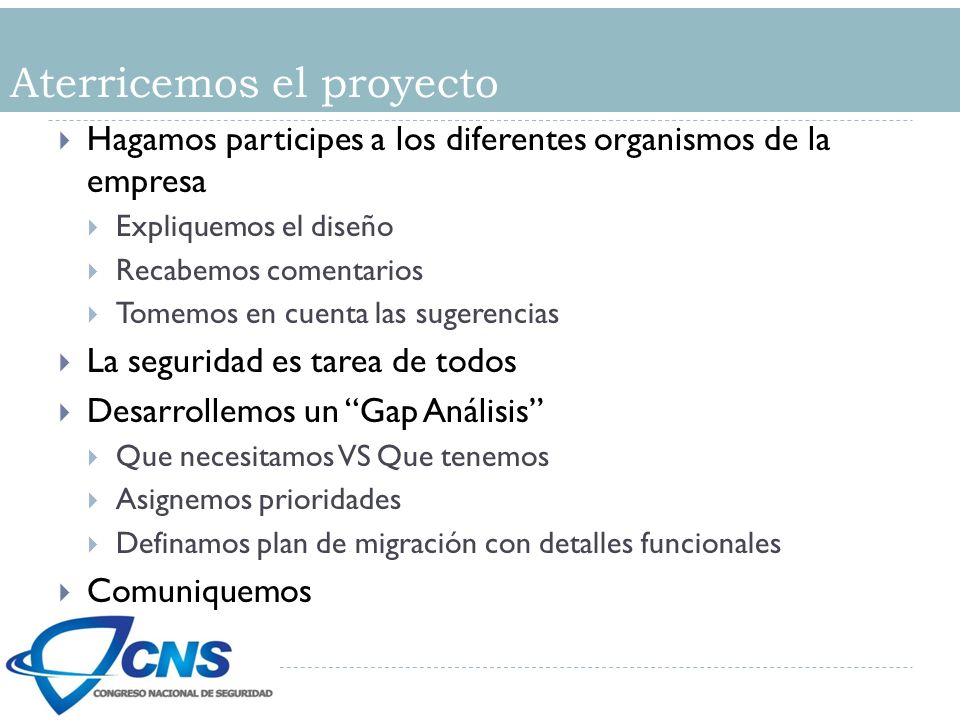

47 Aterricemos el proyecto
Hagamos participes a los diferentes organismos de la empresa Expliquemos el diseño Recabemos comentarios Tomemos en cuenta las sugerencias La seguridad es tarea de todos Desarrollemos un “Gap Análisis” Que necesitamos VS Que tenemos Asignemos prioridades Definamos plan de migración con detalles funcionales Comuniquemos

48 Por Su Atención Muchas Gracias
PREGUNTAS
