VSL-3CA1582P-IR Sensor de imagen: 1/3 con tecnología DIS Resolución horizontal: 600TVL Sistema de señal: PAL / NTSC Iluminación: 0.1Lux F1.2 0 Lux con.

Presentaciones similares


Presentación del tema: "VSL-3CA1582P-IR Sensor de imagen: 1/3 con tecnología DIS Resolución horizontal: 600TVL Sistema de señal: PAL / NTSC Iluminación: 0.1Lux F1.2 0 Lux con."— Transcripción de la presentación:

1

2 VSL-3CA1582P-IR

3 Sensor de imagen: 1/3 con tecnología DIS Resolución horizontal: 600TVL Sistema de señal: PAL / NTSC Iluminación: 0.1Lux F1.2 0 Lux con IR Lente: 3.6mm F mm, 6m m Montaje de la lente: M12 Metálico Exterior Rango de ajuste: Pan: °, inclinación: °, rotación: ° Día y noche: Filtro de corte IR Salida de vídeo: 1 Vp-p compuesto (75Ω/BNC) Condiciones de trabajo: -40 ° C - 60 ° C (-40 ° F ° F) Humedad 90% o menos sin condensación Fuente de alimentación: 12 V DC ± 10% Consumo de energía: 600 mA Exterior IP66 Rango IR Aprox. 20 metros Metálico

4 Sensor de imagen DIS Actualmente en el mercado hay 3 tecnologías: - CCD - CMOS - DIS(desarrollado por Hikvision) Cada uno con sus respectivas ventajas y desventajas. Hikvision desarrolló DIS, sensor y DSP integrado en un mismo componente de muy bajo costo y con muy buenos resultados. Ventajas: Excelente desempeño en baja iluminación. Escaneo progresivo Rango de temperatura de operación desde -40 grados a 60 grados Bajo consumo de energía

5 Sensor de imagen DIS Brillantez: Las cámaras DIS pueden captar pixeles hasta 3 veces más que un sensor de convencional Esto entrega una calidad de imagen muy superior en condiciones de baja iluminación como en almacenes, corredores etc.

6 Escaneo Progresivo Evita el efecto de barrido cuando un objeto se desplaza en alta velocidad, teniendo una imagen mas nítida y clara. Sensor de imagen DIS

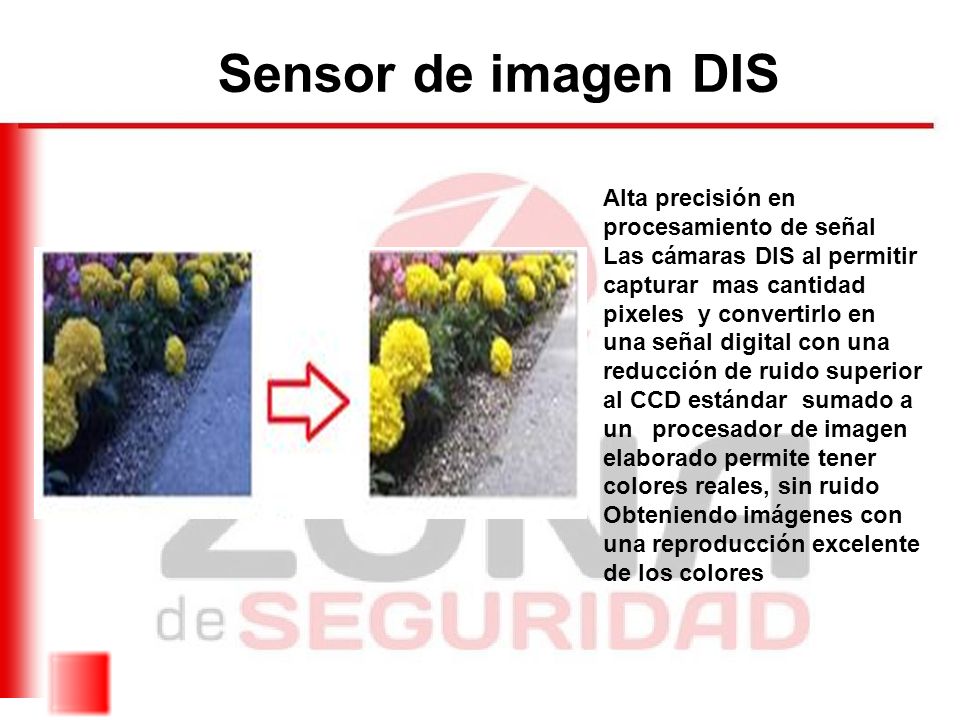

7 Alta precisión en procesamiento de señal Las cámaras DIS al permitir capturar mas cantidad pixeles y convertirlo en una señal digital con una reducción de ruido superior al CCD estándar sumado a un procesador de imagen elaborado permite tener colores reales, sin ruido Obteniendo imágenes con una reproducción excelente de los colores Sensor de imagen DIS

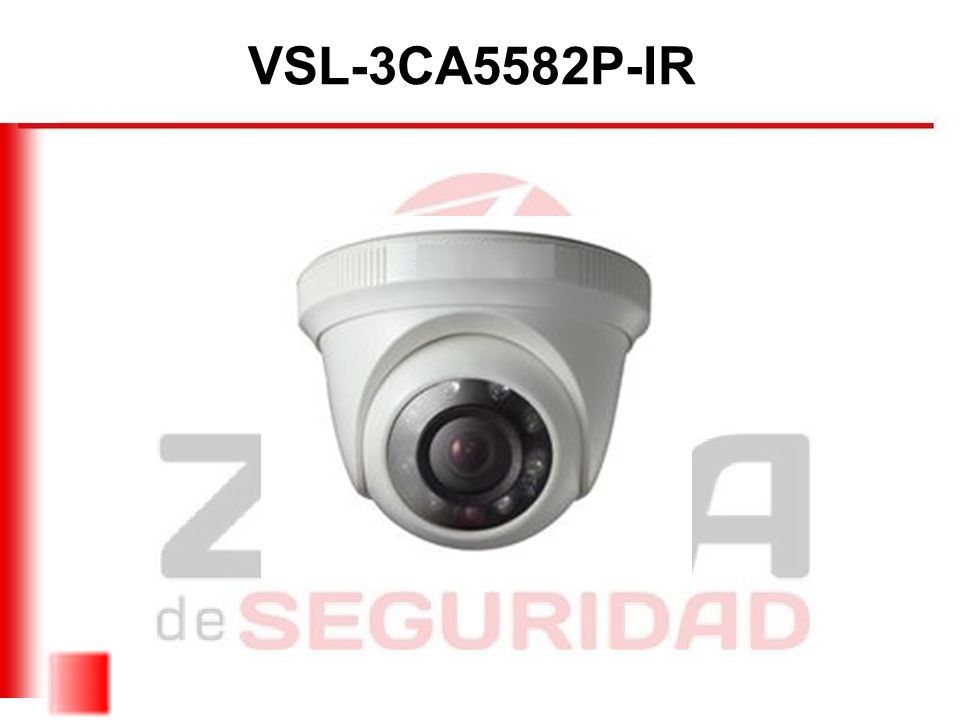

8 VSL-3CA5582P-IR

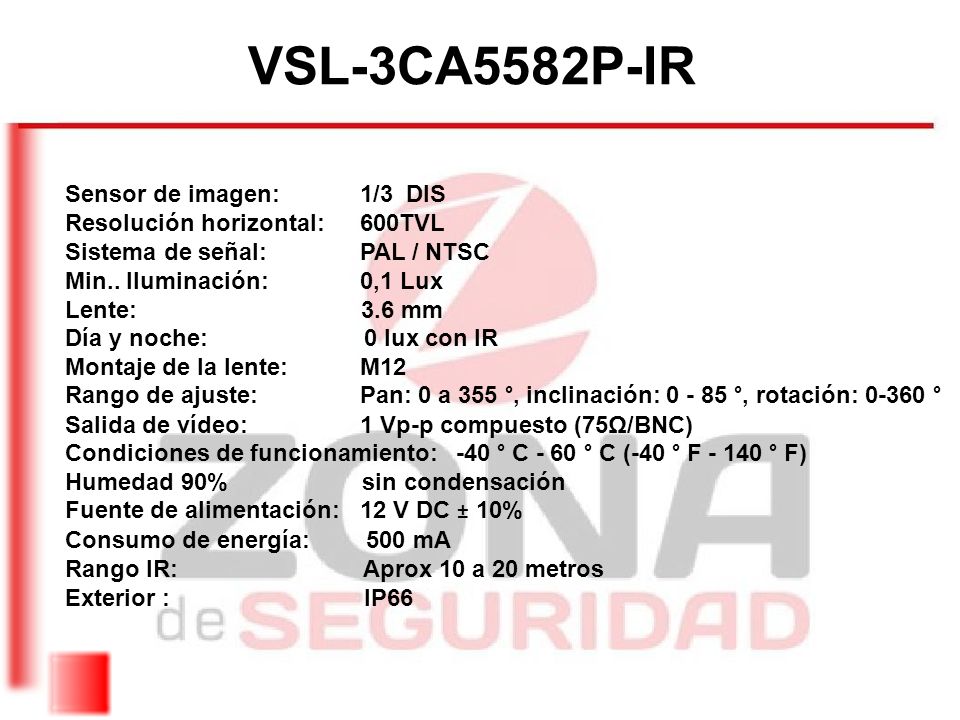

9 Sensor de imagen: 1/3 DIS Resolución horizontal: 600TVL Sistema de señal: PAL / NTSC Min.. Iluminación: 0,1 Lux Lente: 3.6 mm Día y noche: 0 lux con IR Montaje de la lente: M12 Rango de ajuste: Pan: 0 a 355 °, inclinación: °, rotación: ° Salida de vídeo: 1 Vp-p compuesto (75Ω/BNC) Condiciones de funcionamiento: -40 ° C - 60 ° C (-40 ° F ° F) Humedad 90% sin condensación Fuente de alimentación: 12 V DC ± 10% Consumo de energía: 500 mA Rango IR: Aprox 10 a 20 metros Exterior : IP66

10 VSL-3CA5582P-IRP

11 Sensor de imagen: 1/3 DIS Resolución horizontal: 600TVL Sistema de señal: PAL / NTSC Min.. Iluminación: 0,1 Lux Lente: 2.8 mm F1.8 Montaje de la lente: M12 Rango de ajuste: Pan: 0 a 355 °, inclinación: °, rotación: ° Día y noche: corte IR Salida de vídeo: 1 Vp-p compuesto (75Ω/BNC) Condiciones de funcionamiento: -40 ° C - 60 ° C (-40 ° F ° F) Humedad 90% sin condensación Fuente de alimentación: 12 V DC ± 10% Consumo de energía: 500 mA Rango IR: Aprox 10 a 20 metros Interior VSL-3CA5582P-IRP

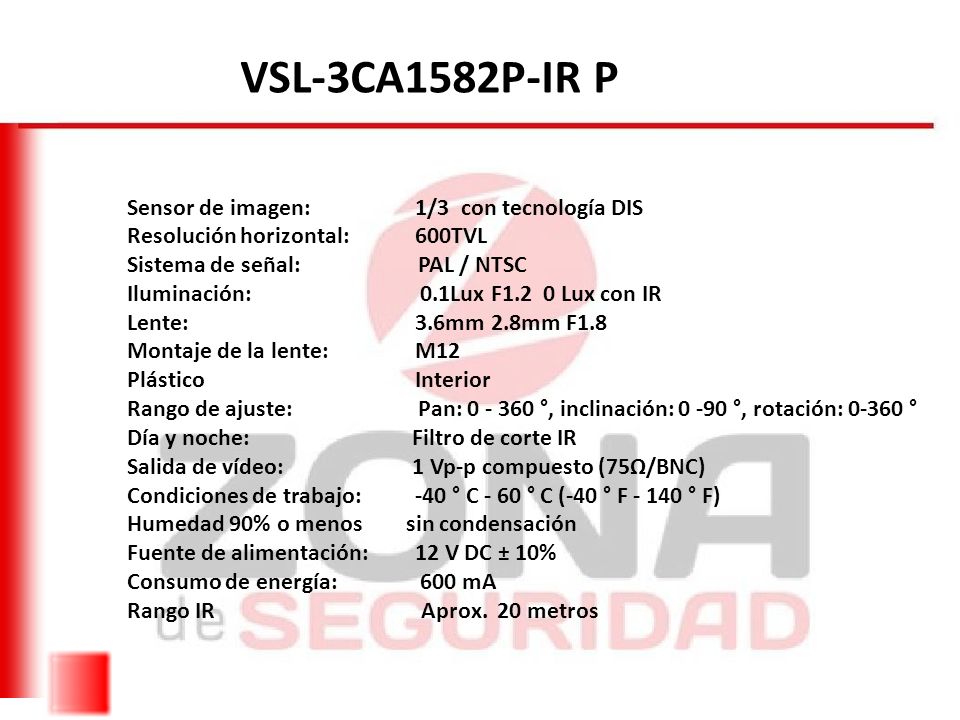

12 VSL-3CA1582P-IR P

13 Sensor de imagen: 1/3 con tecnología DIS Resolución horizontal: 600TVL Sistema de señal: PAL / NTSC Iluminación: 0.1Lux F1.2 0 Lux con IR Lente: 3.6mm 2.8mm F1.8 Montaje de la lente: M12 Plástico Interior Rango de ajuste: Pan: °, inclinación: °, rotación: ° Día y noche: Filtro de corte IR Salida de vídeo: 1 Vp-p compuesto (75Ω/BNC) Condiciones de trabajo: -40 ° C - 60 ° C (-40 ° F ° F) Humedad 90% o menos sin condensación Fuente de alimentación: 12 V DC ± 10% Consumo de energía: 600 mA Rango IR Aprox. 20 metros VSL-3CA1582P-IR P

14 VSL-3CA1582P -VFIR3 General Sensor de imagen: 1/3 DIS Sistema de señal: PAL / NTSC Resolución horizontal: 600TVL Píxeles efectivos: 720 (H) x 480 (V) Min iluminación: 0.1Lux 0 Lux con IR Lente: mm F1.4 Rango de ajuste: Pan: ° Inclinación: °, rotación: ° Salida de vídeo: 1 Vp-p compuesto (75Ω/BNC) Funcionamiento -40 ° C - 60 ° C Humedad 90% o menos (sin condensación) Fuente de alimentación: 12 V DC ± 10% Consumo de energía: máx. 500 mA con IR on Exterior: IP66 Rango IR: Aprox 30 a 40 metros

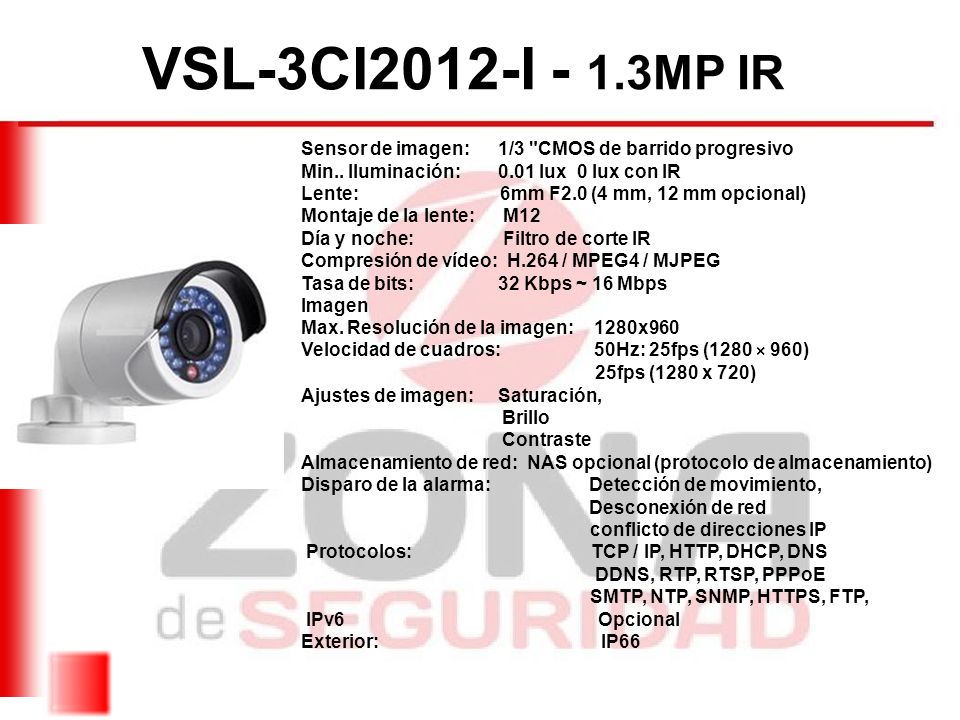

15 Sensor de imagen: 1/3 "CMOS de barrido progresivo Min.. Iluminación: 0.01 lux 0 lux con IR Lente: 6mm F2.0 (4 mm, 12 mm opcional) Montaje de la lente: M12 Día y noche: Filtro de corte IR Compresión de vídeo: H.264 / MPEG4 / MJPEG Tasa de bits: 32 Kbps ~ 16 Mbps Imagen Max. Resolución de la imagen: 1280x960 Velocidad de cuadros: 50Hz: 25fps (1280 × 960) 25fps (1280 x 720) Ajustes de imagen: Saturación, Brillo Contraste Almacenamiento de red: NAS opcional (protocolo de almacenamiento) Disparo de la alarma: Detección de movimiento, Desconexión de red conflicto de direcciones IP Protocolos: TCP / IP, HTTP, DHCP, DNS DDNS, RTP, RTSP, PPPoE SMTP, NTP, SNMP, HTTPS, FTP, IPv6 Opcional Exterior: IP66 VSL-3CI2012-I - 1.3MP IR

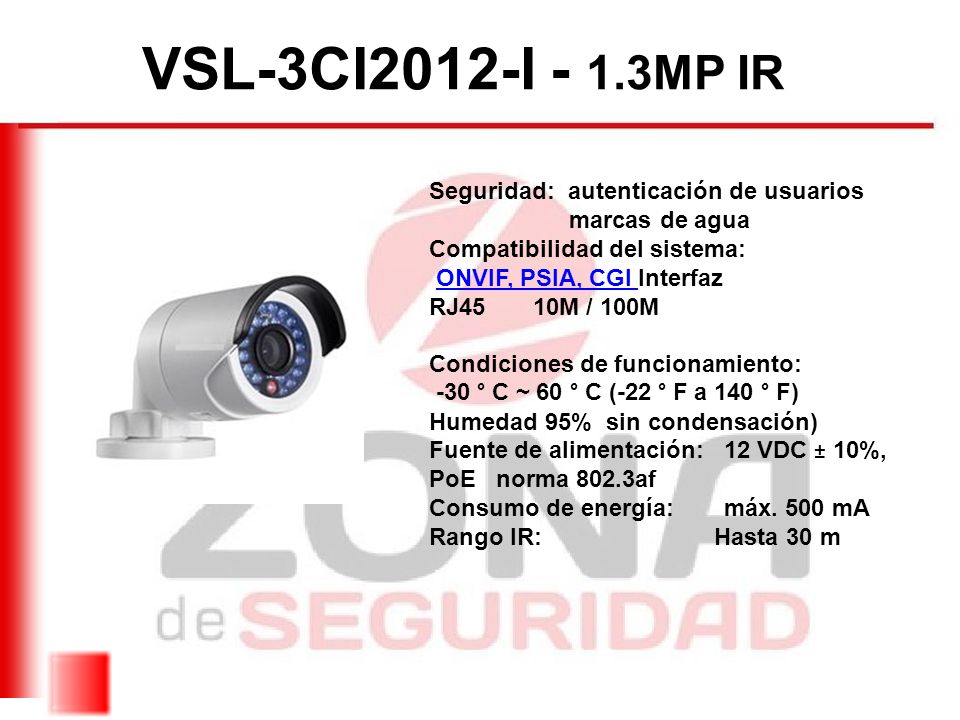

16 Seguridad: autenticación de usuarios marcas de agua Compatibilidad del sistema: ONVIF, PSIA, CGI InterfazONVIF, PSIA, CGI RJ45 10M / 100M Condiciones de funcionamiento: -30 ° C ~ 60 ° C (-22 ° F a 140 ° F) Humedad 95% sin condensación) Fuente de alimentación: 12 VDC ± 10%, PoE norma 802.3af Consumo de energía: máx. 500 mA Rango IR: Hasta 30 m VSL-3CI2012-I - 1.3MP IR

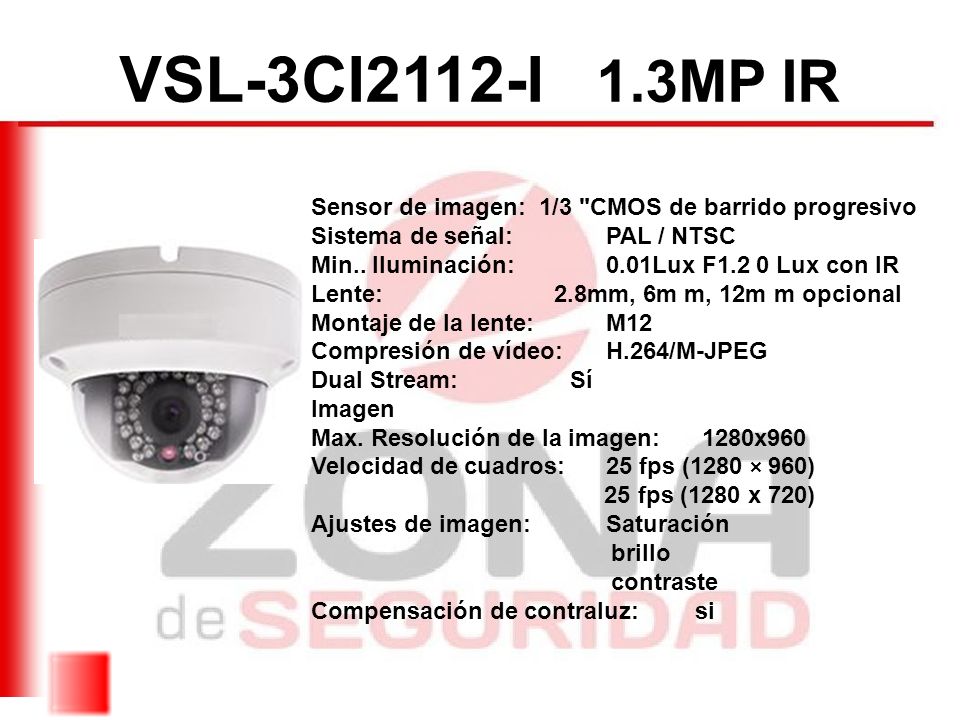

17 Sensor de imagen: 1/3 "CMOS de barrido progresivo Sistema de señal: PAL / NTSC Min.. Iluminación: 0.01Lux F1.2 0 Lux con IR Lente: 2.8mm, 6m m, 12m m opcional Montaje de la lente: M12 Compresión de vídeo: H.264/M-JPEG Dual Stream: Sí Imagen Max. Resolución de la imagen: 1280x960 Velocidad de cuadros: 25 fps (1280 × 960) 25 fps (1280 x 720) Ajustes de imagen: Saturación brillo contraste Compensación de contraluz: si VSL-3CI2112-I 1.3MP IR

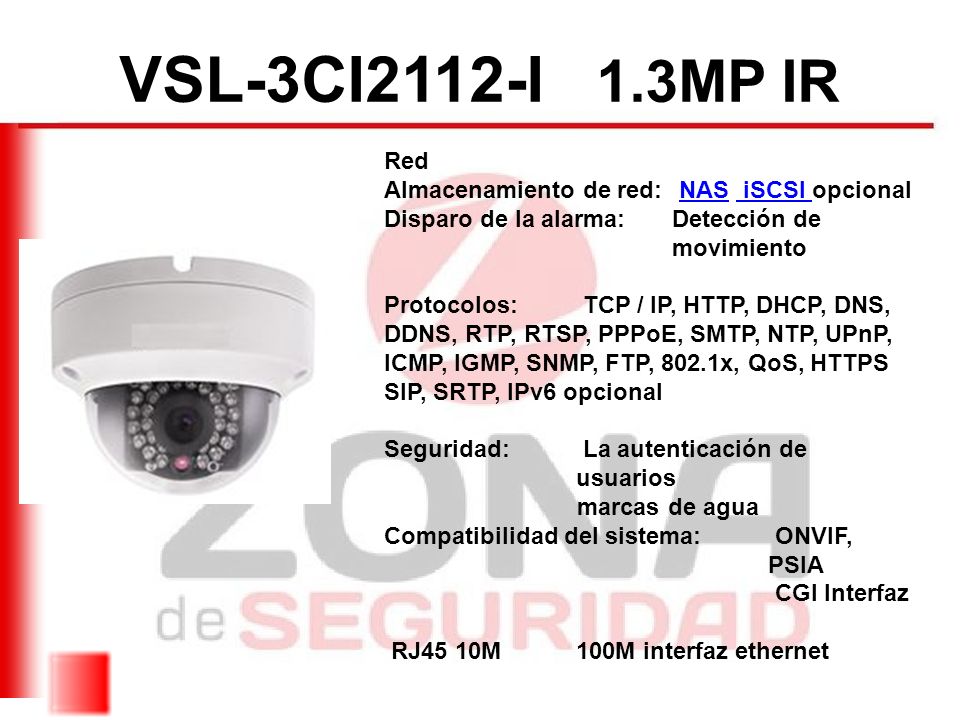

18 Red Almacenamiento de red: NAS iSCSI opcionalNAS iSCSI Disparo de la alarma: Detección de movimiento Protocolos: TCP / IP, HTTP, DHCP, DNS, DDNS, RTP, RTSP, PPPoE, SMTP, NTP, UPnP, ICMP, IGMP, SNMP, FTP, 802.1x, QoS, HTTPS SIP, SRTP, IPv6 opcional Seguridad: La autenticación de usuarios marcas de agua Compatibilidad del sistema: ONVIF, PSIA CGI Interfaz RJ45 10M 100M interfaz ethernet VSL-3CI2112-I 1.3MP IR

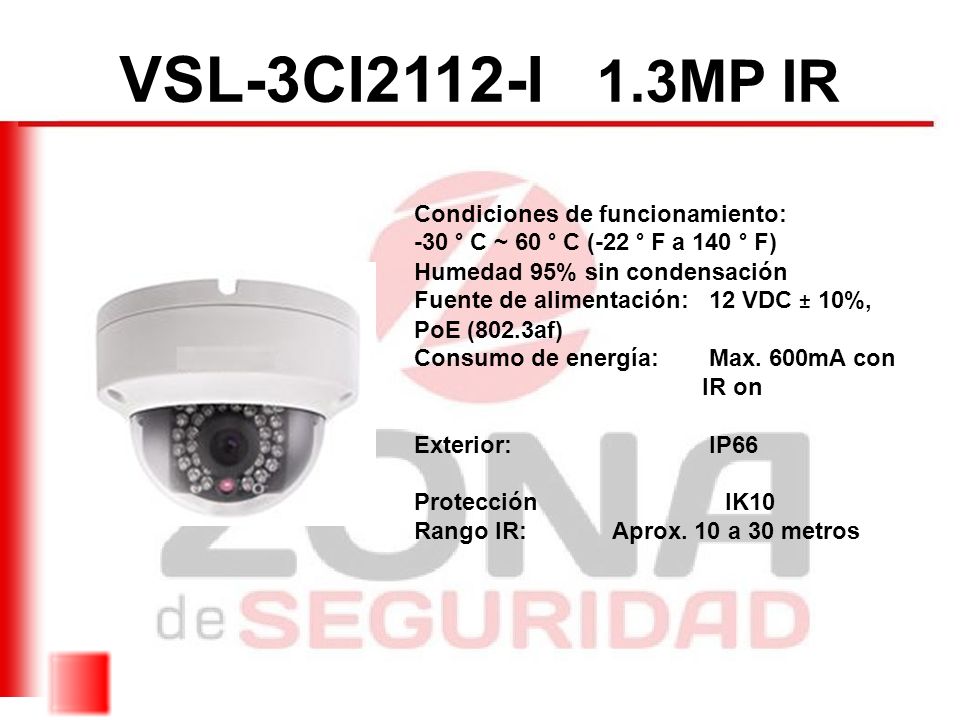

19 Condiciones de funcionamiento: -30 ° C ~ 60 ° C (-22 ° F a 140 ° F) Humedad 95% sin condensación Fuente de alimentación: 12 VDC ± 10%, PoE (802.3af) Consumo de energía: Max. 600mA con IR on Exterior: IP66 Protección IK10 Rango IR: Aprox. 10 a 30 metros VSL-3CI2112-I 1.3MP IR

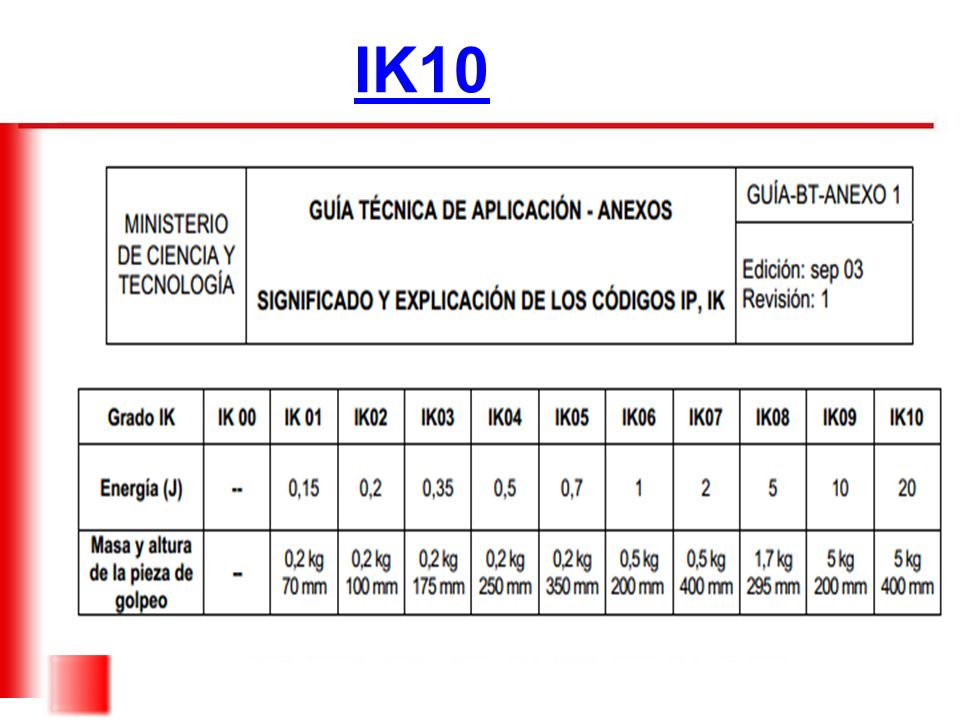

20 IK10

21 Un DVR soporta cámaras análogas un NDVR es un sistema híbrido que permite el uso de cámaras análogas e IP. Debemos distinguir entre los grabadores de video DVR, NDVR y NVR ya que a los tres se les denomina digitales. Un DVR comprime digitalmente las señales de video analógico y las almacena en un disco duro. El término digital se refiere en este caso a la tecnología de compresión y almacenamiento, no a las imágenes de video transmitidas, por lo tanto el DVR debe funcionar a partir de señales analógicas. Por otro lado el NVR almacena las imágenes digitales directamente desde la red IP. Por consiguiente, la diferencia más evidente entre un DVR y un NVR es que el DVR graba secuencias analógicas, mientras que un NVR graba secuencias de video que han sido previamente codificadas por las cámaras. Así, en un NVR no existe ninguna conexión de video (analogo), sus entradas y salidas son datos …… Leer masLeer mas DVR / NDVR / NVR

22 DVR Características principales Compresión de vídeo H.264 Hasta 4CIF resolución de la grabación en tiempo real Salida VGA Dual-stream Reproducción sincrónica 4/8/16-ch NTP, SMTP, NFS, UPnP Protocolos i SCSI Para transferencia y almacenamiento de datos VSL-8204/8208/16HVI-SH

23 Entradas de Video / Audio Compresión de vídeo: H.264 Entrada de vídeo: 4/8/16-ch Entrada de vídeo: BNC (1.0 Vp-p, 75Ω) Compresión de audio: G.711 Entrada de audio: 1-ch Entrada de audio: RCA (2,0 Vp-p, 1 kW) Frame 25fps Salida video VGA/HDMI Resolución de la grabación: 4CIF/2CIF/CIF/QCIF VSL-8204/8208/16HVI-SH

24 Capacidad de disco duro : Hasta 2 TB Interfaz de red: 1 RJ45 10M/100M Interfaz USB: 2 interfaces USB 2.0 Interfaz serie: 1 interfaz RS-232, 1 puerto RS-485 Entrada de alarma: 16-ch Salida de alarma: 4-ch Fuente de alimentación: 12VDC Temperatura de trabajo: -10 ~ 55 Humedad de trabajo: 10% ~ 90% Chasis: Estándar de 19 pulgadas montado en rack bastidor 1.5U Dimensiones: 440 (W) x 390 (D) x 70mm (H) (17.32 "x 15.35" x 2.76 ) VSL-8204/8208/16HVI-SH

25 USUARIO admin CONTRAS EÑA 12345

26

27

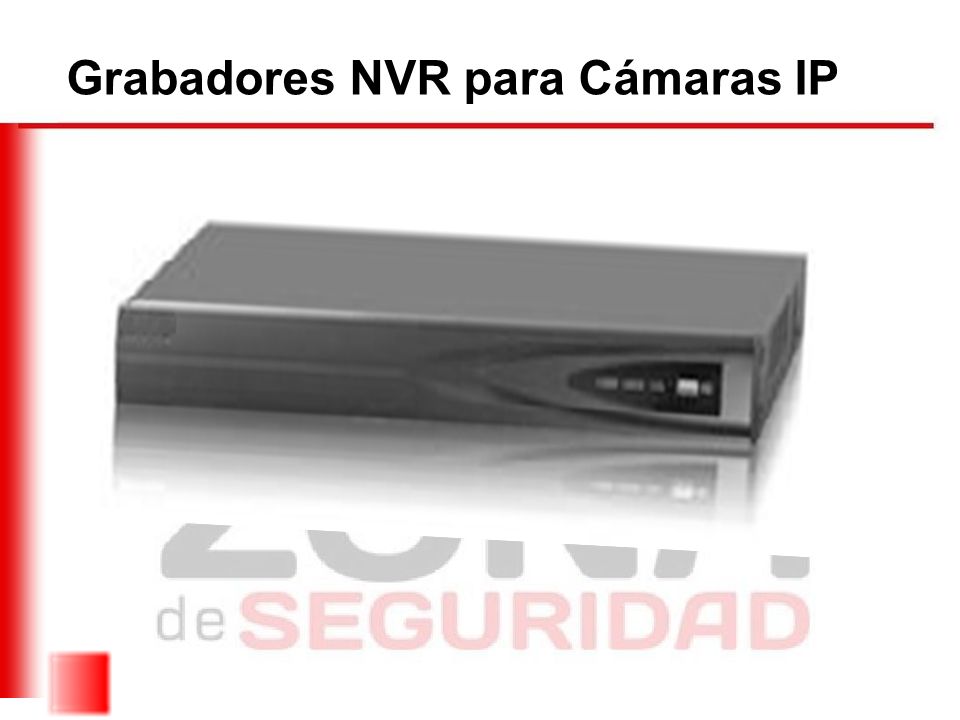

28 Grabadores NVR para Cámaras IP

29 Un DVR soporta cámaras análogas un NDVR es un sistema híbrido que permite el uso de cámaras análogas e IP. Debemos distinguir entre los grabadores de video DVR, NDVR y NVR ya que a los tres se les denomina digitales. Un DVR comprime digitalmente las señales de video analógico y las almacena en un disco duro. El término digital se refiere en este caso a la tecnología de compresión y almacenamiento, no a las imágenes de video transmitidas, por lo tanto el DVR debe funcionar a partir de señales analógicas. Por otro lado el NVR almacena las imágenes digitales directamente desde la red IP. Por consiguiente, la diferencia más evidente entre un DVR y un NVR es que el DVR graba secuencias analógicas, mientras que un NVR graba secuencias de video que han sido previamente codificadas por las cámaras. Así, en un NVR no existe ninguna conexión de video (analogo), sus entradas y salidas son datos …… Leer masLeer mas DVR / NDVR / NVR

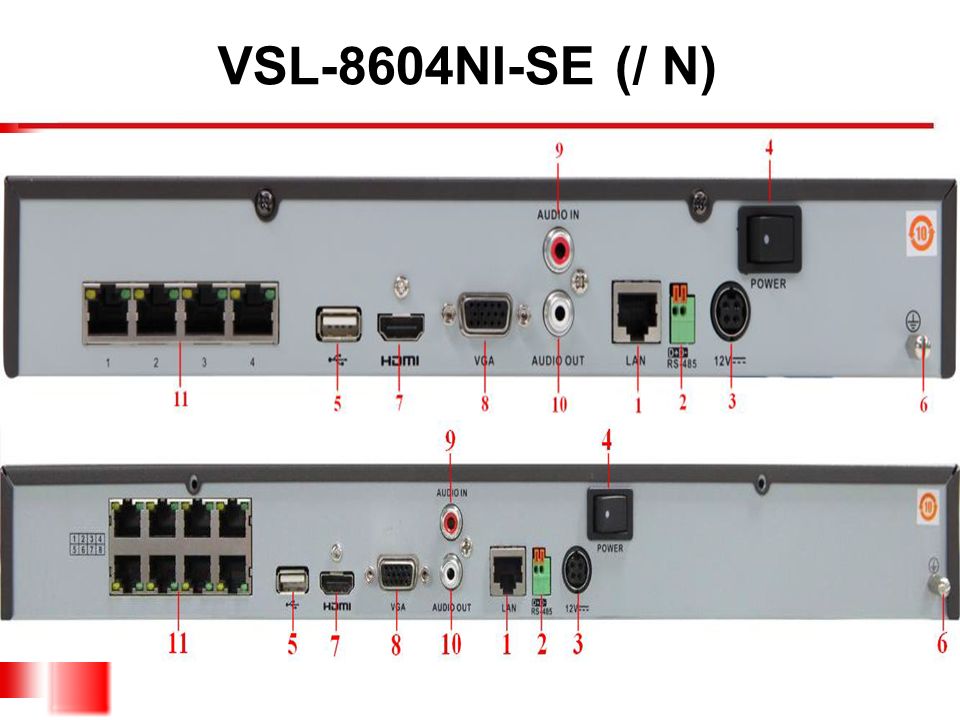

30 VSL-8604NI-SE (/ N) 4-ch vídeo IP Compatible con cámaras de red de otros fabricantes 5MP resolución de grabación Salida HDMI Salida VGA de hasta 1920 x 1080p

31 VSL-8604NI-SE (/ N)

32 Entrada de vídeo IP : 4 canales Audio de dos vías : 1 canal, RCA (2,0 Vp-p, 1 kW) Salida Video resolución 5MP/3MP/1080p//UXGA720p (garfios) /VGA/4CIF/DCIF/2CIF/CIF/QCIF HDMI / Salida 1-ch, resolución: 1920 × 1080p /, 1600 x 1200/, 1280 x 1024,1280 x 720/ 1024 x canal de video, BNC (1.0 Vp-p, 75 Ω) Resolución: 704 × 576 (PAL opcional) Salida de audio 1 canal, RCA Reproducción // resolución 5MP / 3MP / 1080p / UXGA / 720P / VGA / 4CIF / DCIF / 2 CIF / CIF / QCIF VSL-8604NI-SE (/ N)

33 Disco duro SATA 2 discos duros Capacidad de hasta 4 TB para cada disco interfaz externa 1 RJ-45 10/100/1000 Mbps interfaz auto-adaptable Interfaz USB 2 x USB 2.0 Alarma de entrada / salida 4/1 (opcional) Fuente de alimentación de 12V DC Consumo 10 W (sin disco duro) Chasis 19 pulgadas de montaje en rack VSL-8604NI-SE (/ N)

34

35
