1 Creada por: Andres Rios M. Design Curvas de Remanso y Numero de Froude

2 Creada por: Andres Rios M. Design CURVAS DE REMANSO Las curvas de remanso se expresan en términos de la pendiente crítica S c. De esta manera, se demuestra que la gradiente de profundidad dy/dx está físicamente limitada a valores fuera del rango comprendido entre S c y la pendiente de fondo S o. Este nueva formulación mejora y completa la definición de rangos de gradiente de profundidad en el análisis de curvas de remanso. Adicionalmente, se presentan calculadores en línea para las curvas de remanso.

3 Creada por: Andres Rios M. Design ECUACIÓN DEL FLUJO GRADUALMENTE VARIADO

4 Creada por: Andres Rios M. Design CLASIFICACIÓN DE LAS CURVAS DE REMANSO

5 Creada por: Andres Rios M. Design Clasificación y nomenclatura Pendiente Suave(Mild)Yn>Yc Pendiente Critica(Critical)Yn=Yc Pendiente Fuerte (Steep)Yn<Yc Pendiente HorizontalYn= Infinito Ecuacion de manning Pendiente Adversa (contra la gravedad)

6 Creada por: Andres Rios M. Design Zonas de generación de las curvas de remanso Zona 1 Zona 2 Zona 3

7 Creada por: Andres Rios M. Design Curvas de remanso por cambios de pendiente En el diseño de canales se pueden presentar curvas de remanso en pendientes suaves y fuertes. Aunque pueden existir las pendientes horizontal, adversa y critica, es poco probable que como diseñador, lo podamos incluir en algún trabajo. se presentan seis casos generales.  De pendiente suave a pendiente más suave.  De pendiente suave a pendiente menos suave.  De pendiente suave a pendiente fuerte.  De pendiente fuerte a pendiente menos fuerte.  De pendiente fuerte a pendiente suave.

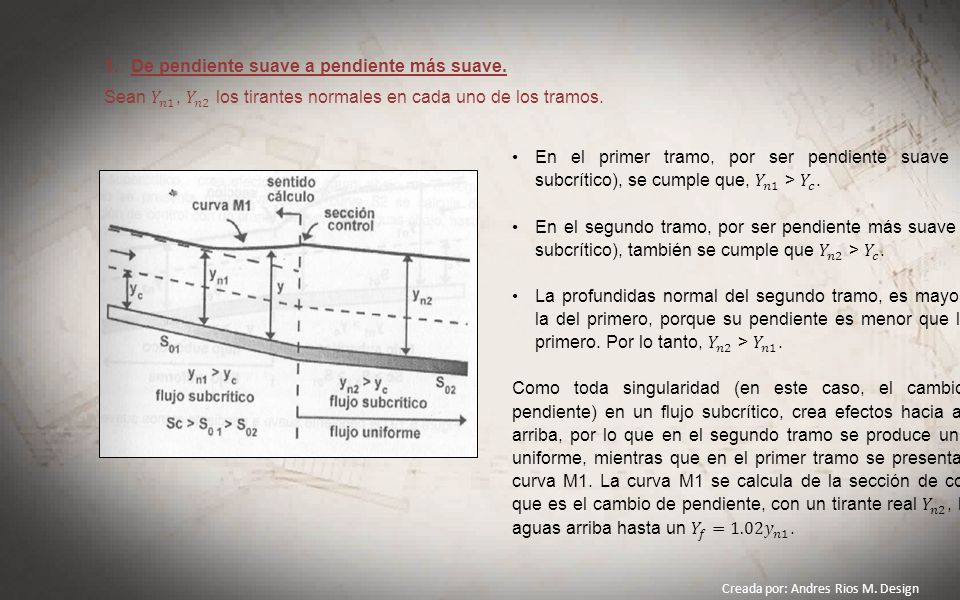

8 Creada por: Andres Rios M. Design

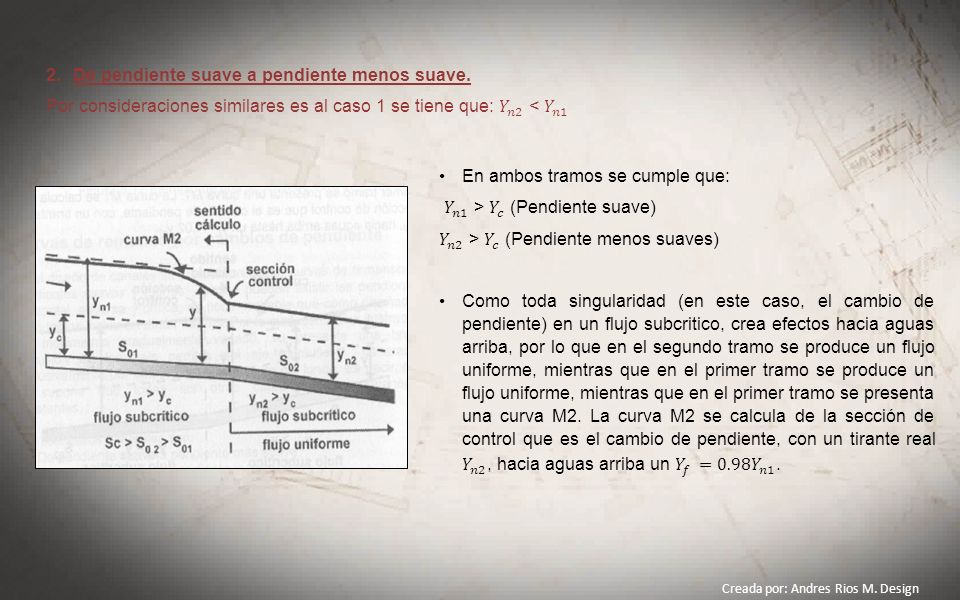

9

10

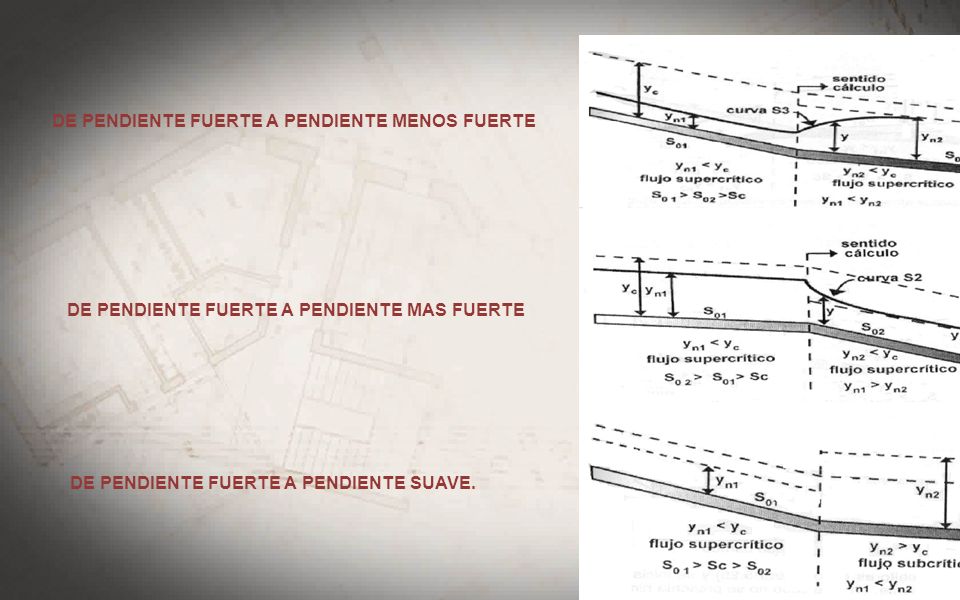

11 DE PENDIENTE FUERTE A PENDIENTE MENOS FUERTE DE PENDIENTE FUERTE A PENDIENTE MAS FUERTE DE PENDIENTE FUERTE A PENDIENTE SUAVE.

12 Creada por: Andres Rios M. Design CURVAS DE REMANSO

13 Creada por: Andres Rios M. Design

14 Numero de Froude

15 Creada por: Andres Rios M. Design Introducción Para conocer el régimen hidráulico a lo largo de un canal se define el numero de froude, el cual permite clasificar diferentes condiciones de la corriente de agua

16 Creada por: Andres Rios M. Design Número de Froude

17 Creada por: Andres Rios M. Design

18 El flujo se clasifica como:
