ANATOMIA E HISTOLOGIA DE INSECTO

Presentación del tema: "ANATOMIA E HISTOLOGIA DE INSECTO"— Transcripción de la presentación:

1 ANATOMIA E HISTOLOGIA DE INSECTO
Biólogo Fernando Carezzano Cátedra de Morfología Animal Escuela de Biología Universidad Nacional de Córdoba ISBN

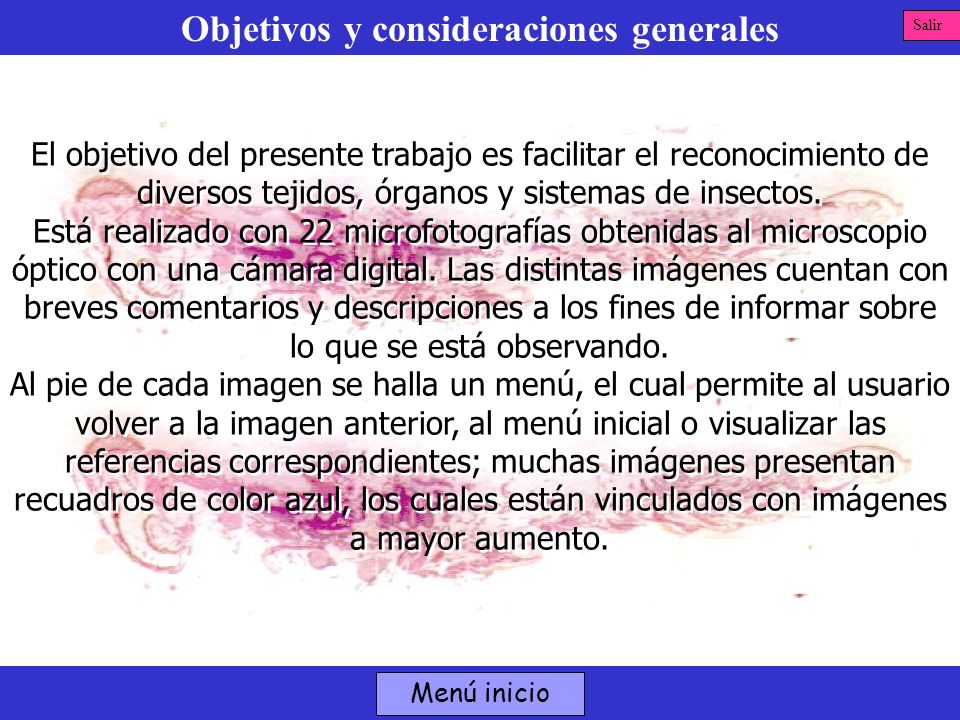

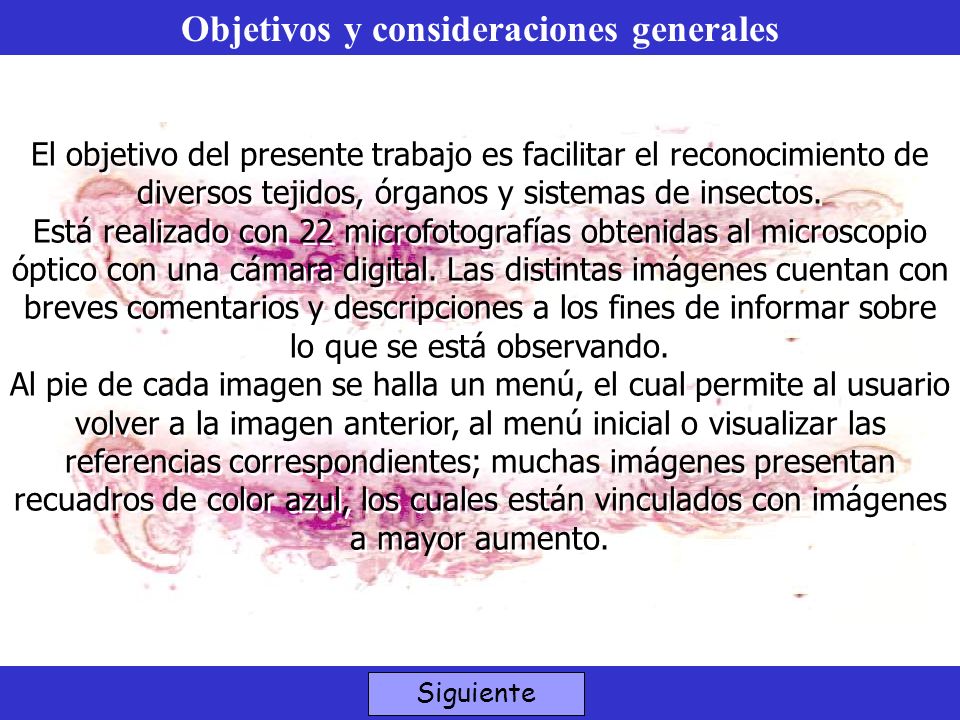

2 Objetivos y consideraciones generales
El objetivo del presente trabajo es facilitar el reconocimiento de diversos tejidos, órganos y sistemas de insectos. Está realizado con 22 microfotografías obtenidas al microscopio óptico con una cámara digital. Las distintas imágenes cuentan con breves comentarios y descripciones a los fines de informar sobre lo que se está observando. Al pie de cada imagen se halla un menú, el cual permite al usuario volver a la imagen anterior, al menú inicial o visualizar las referencias correspondientes; muchas imágenes presentan recuadros de color azul, los cuales están vinculados con imágenes a mayor aumento. Siguiente

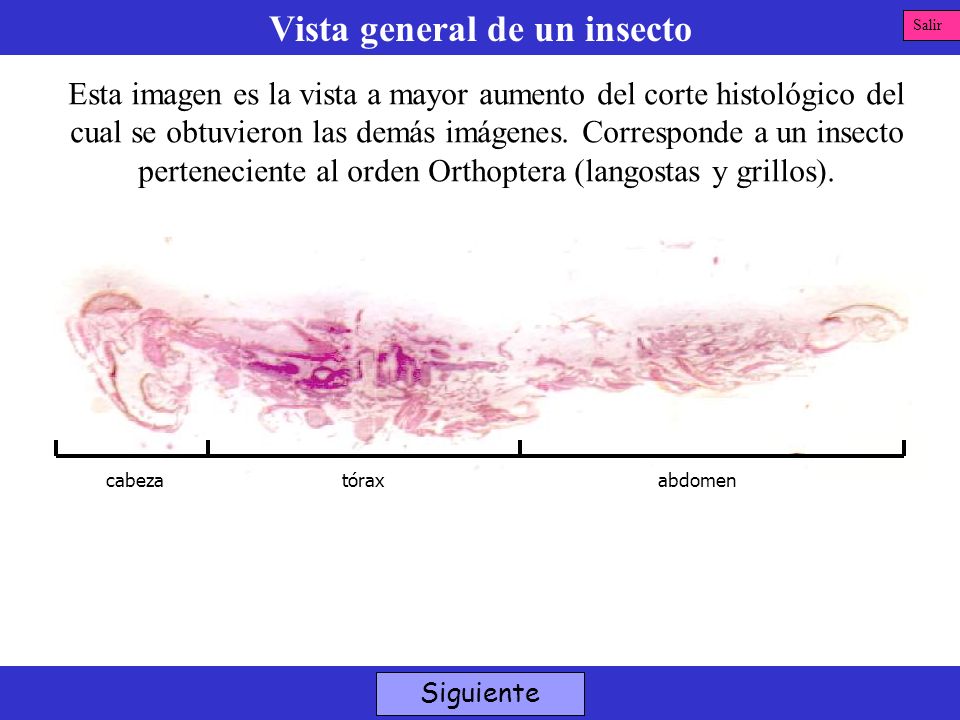

3 Vista general de un insecto
Salir Esta imagen es la vista a mayor aumento del corte histológico del cual se obtuvieron las demás imágenes. Corresponde a un insecto perteneciente al orden Orthoptera (langostas y grillos). cabeza tórax abdomen Siguiente

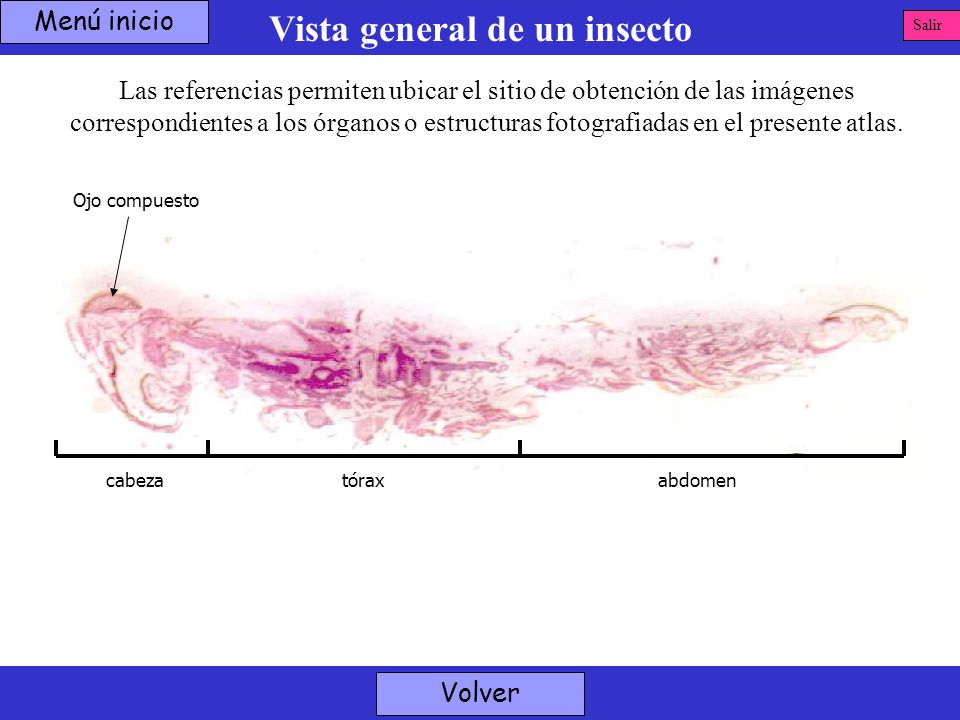

4 Vista general de un insecto
Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Ojo compuesto Tegumento Traqueolas Ganglios nerviosos ventrales Túbulos de Malpighi Ovariolas cabeza tórax abdomen Siguiente

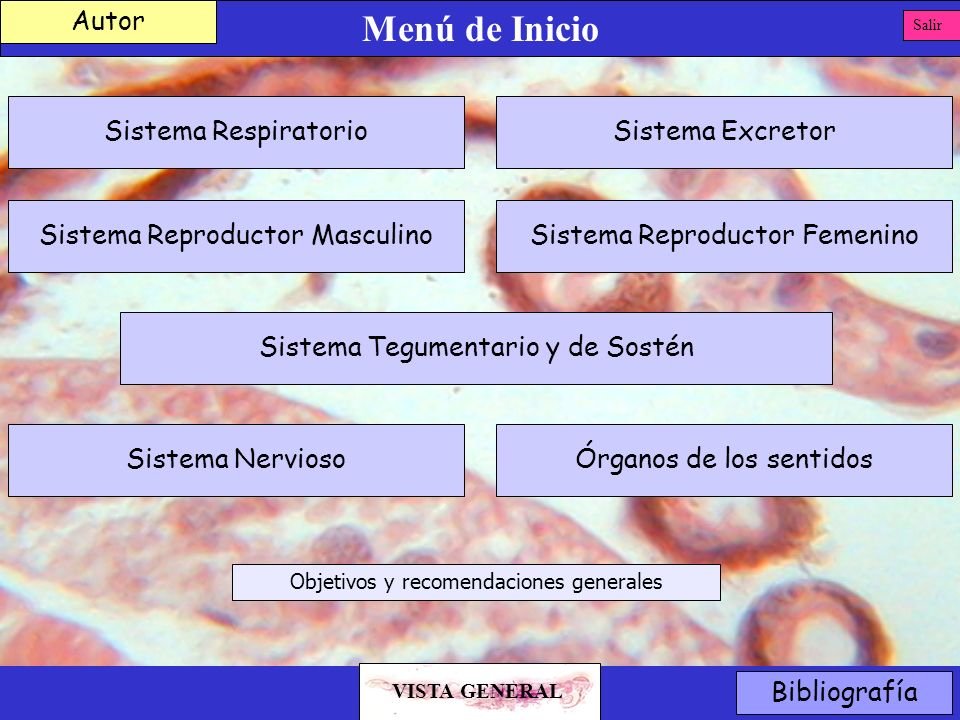

5 Menú de Inicio Autor Sistema Respiratorio Sistema Excretor
Salir Sistema Respiratorio Sistema Excretor Sistema Reproductor Masculino Sistema Reproductor Femenino Sistema Tegumentario y de Sostén Sistema Nervioso Órganos de los sentidos Objetivos y recomendaciones generales VISTA GENERAL Bibliografía

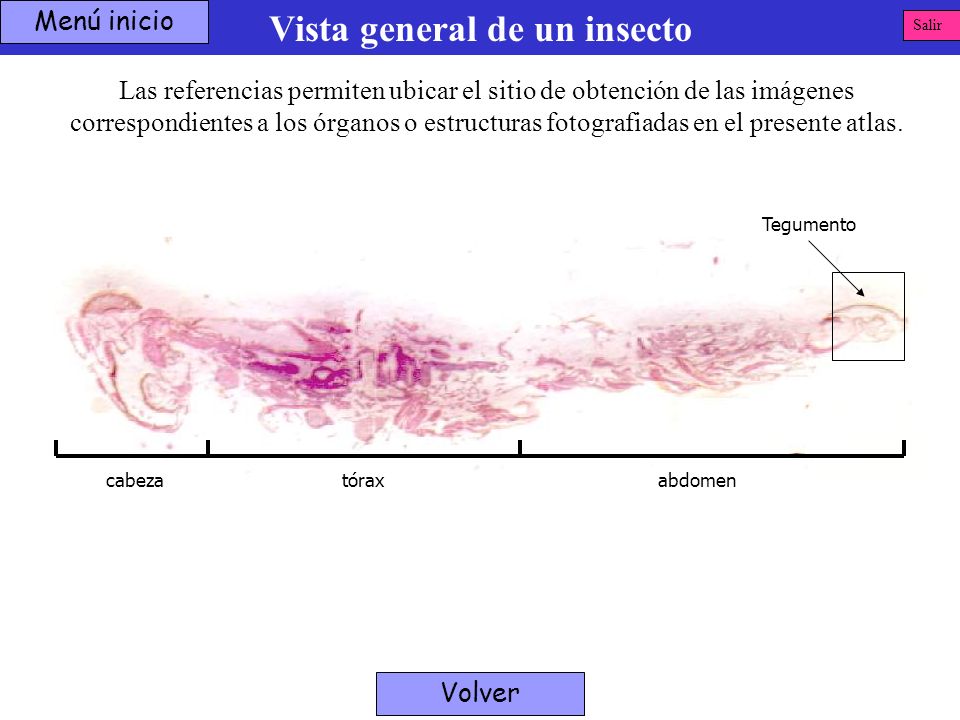

6 Vista general de un insecto
Menú inicio Vista general de un insecto Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Tegumento cabeza tórax abdomen Volver

7 Vista general de un insecto
Menú inicio Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Ganglios nerviosos ventrales cabeza tórax abdomen Volver

8 Vista general de un insecto
Menú inicio Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Ojo compuesto cabeza tórax abdomen Volver

9 Vista general de un insecto
Menú inicio Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Ovariolas cabeza tórax abdomen Volver

10 Vista general de un insecto
Menú inicio Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Túbulos de Malpighi cabeza tórax abdomen Volver

11 Vista general de un insecto
Menú inicio Salir Las referencias permiten ubicar el sitio de obtención de las imágenes correspondientes a los órganos o estructuras fotografiadas en el presente atlas. Traqueolas cabeza tórax abdomen Volver

12 Corte transversal por testículo de insecto
Menú inicio Corte transversal por testículo de insecto Salir El sistema reproductor masculino consta en general de dos testículos simétricos de posición variable con respecto al tubo digestivo (dorsales, ventrales o laterales). Cada uno de ellos está formado por folículos o tubos espermáticos, donde se producen los espermatozoides. Cada tubo espermático desemboca en un vaso eferente. Los vasos eferentes se unen para formar un conducto espermático de recorrido tortuoso. Cada folículo o tubo espermático está revestido de una capa epitelial a partir de la cual se derivarán las células germinales primordiales. Además, están divididos en una serie de zonas o quistes separados por tabiques de tejido conectivo. Cada quiste se caracteriza por la presencia de células sexuales en el mismo estado de desarrollo. Referencias

13 Corte transversal por testículo de insecto
Menú inicio Salir cistos con espermatocitos El sistema reproductor masculino consta en general de dos testículos simétricos de posición variable con respecto al tubo digestivo (dorsales, ventrales o laterales). Cada uno de ellos está formado por folículos o tubos espermáticos, donde se producen los espermatozoides. Cada tubo espermático desemboca en un vaso eferente. Los vasos eferentes se unen para formar un conducto espermático de recorrido tortuoso. Cada folículo o tubo espermático está revestido de una capa epitelial a partir de la cual se derivarán las células germinales primordiales. Además, están divididos en una serie de zonas o cistos separados por tabiques de tejido conectivo. Cada quiste se caracteriza por la presencia de células sexuales en el mismo estado de desarrollo. tabiques de tejido conectivo cistos con espermátides cistos con espermatozoides cistos con espermatogonias Referencias

14 Corte transversal por testículo de insecto
Menú inicio Salir espermatocitos Las espermatogonias aumentan de tamaño dando lugar a los espermatocitos, los cuales en la zona de maduración sufren la división reductora de sus cromosomas. Cada espermatocito produce finalmente cuatro espermátides. Volver

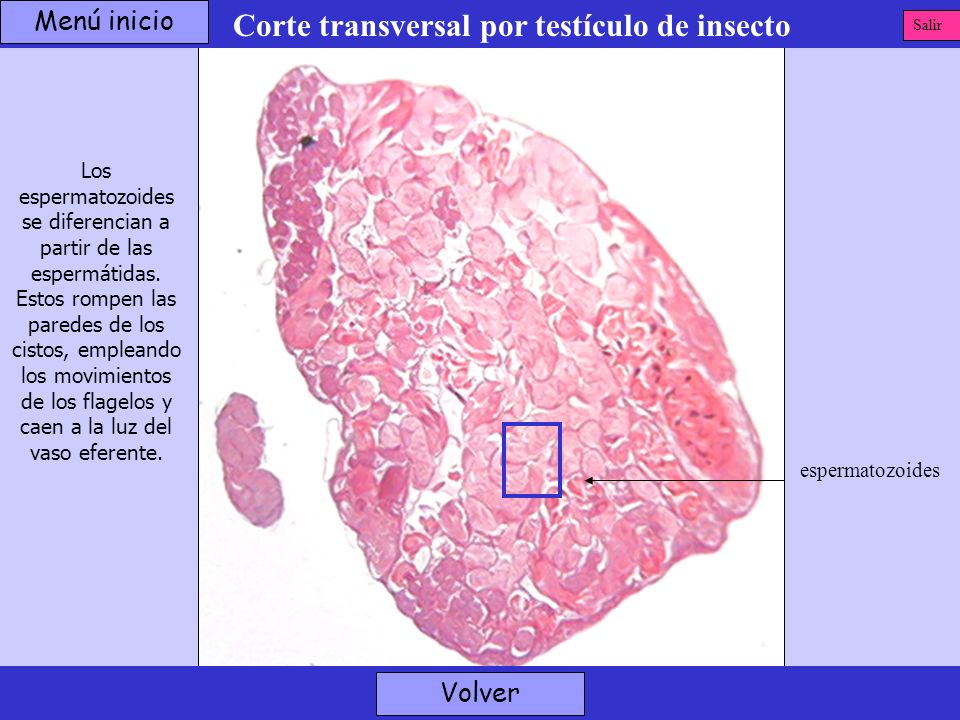

15 Corte transversal por testículo de insecto
Menú inicio Corte transversal por testículo de insecto Salir Los espermatozoides se diferencian a partir de las espermátidas. Estos rompen las paredes de los cistos, empleando los movimientos de los flagelos y caen a la luz del vaso eferente. espermatozoides Volver

16 Corte transversal por testículo de insecto
Menú inicio Corte transversal por testículo de insecto Salir Las espermátides se producen a partir de los espermatocitos. Se originan cuatro por cada espermatocito, las que posteriormente se diferenciaran espermatozoides. espermátides Volver

17 Corte transversal por testículo de insecto
Menú inicio Corte transversal por testículo de insecto Salir Las espermatogonias se originan a partir de células germinales primordiales que están en constante división mitótica. Las espermatogonias posteriormente aumentan de tamaño dando lugar a los espermatocitos. espermatogonias Volver

18 Espermátides de insecto
Menú inicio Salir Referencias

19 Espermátides de insecto
Menú inicio Salir Cabezas basófilas Colas acidófilas tejido conectivo Cistos con espermatozoides Cistos con espermátides Referencias

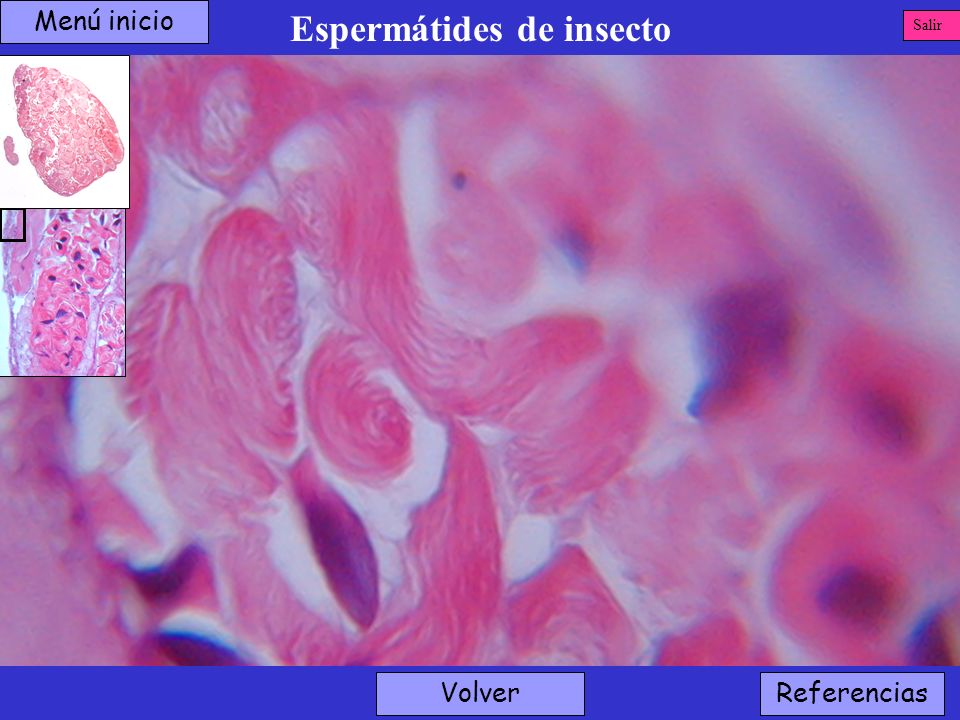

20 Espermátides de insecto
Menú inicio Espermátides de insecto Salir Volver Referencias

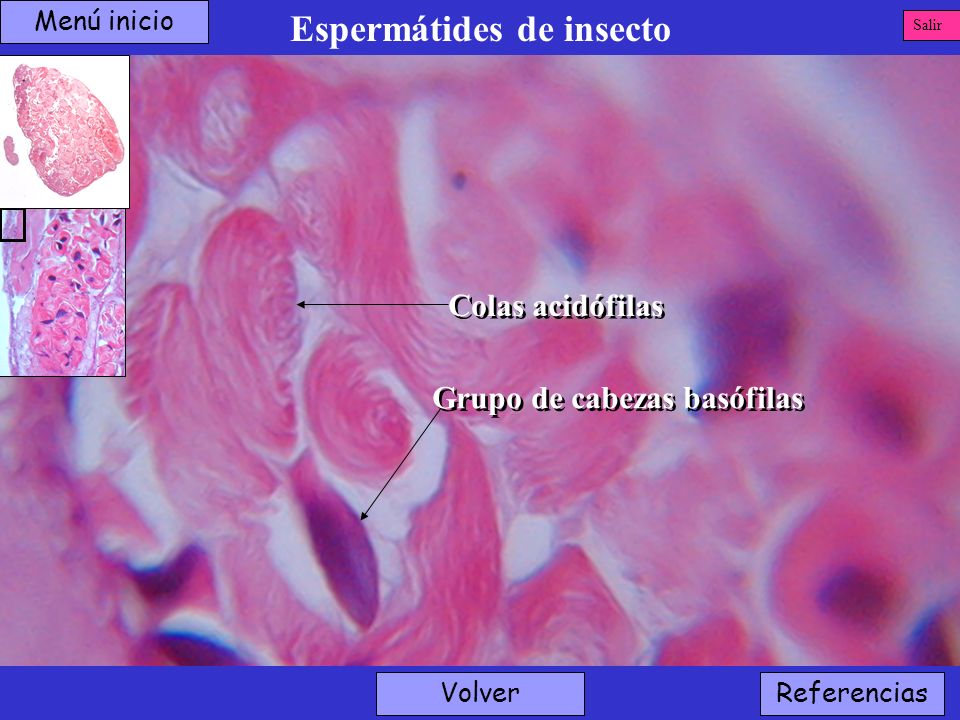

21 Espermátides de insecto
Menú inicio Salir Colas acidófilas Grupo de cabezas basófilas Volver Referencias

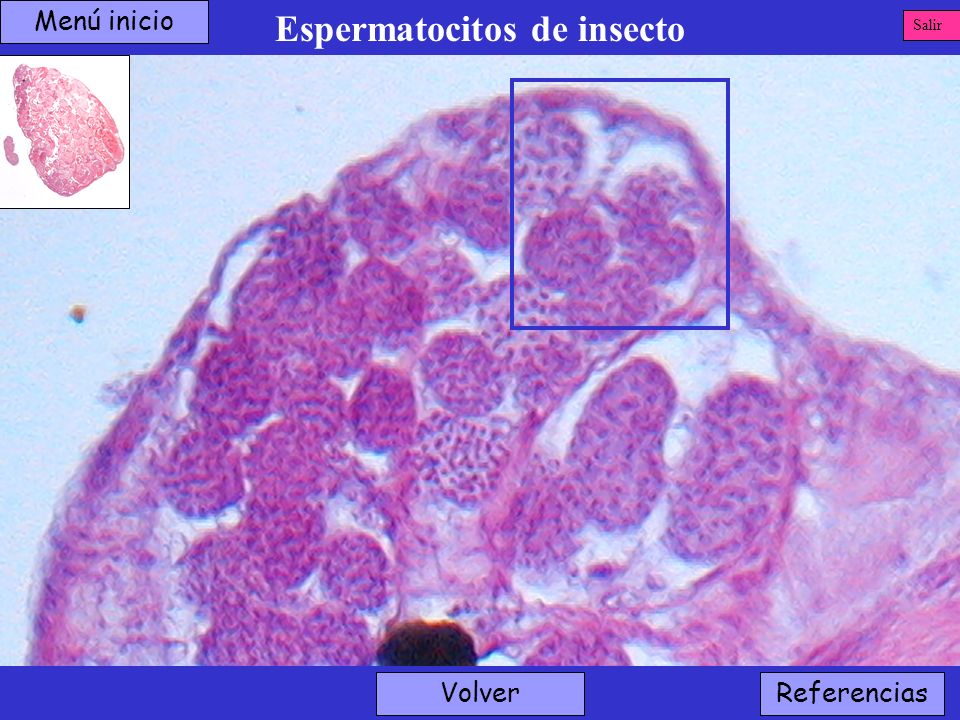

22 Espermatocitos de insecto
Menú inicio Espermatocitos de insecto Salir Volver Referencias

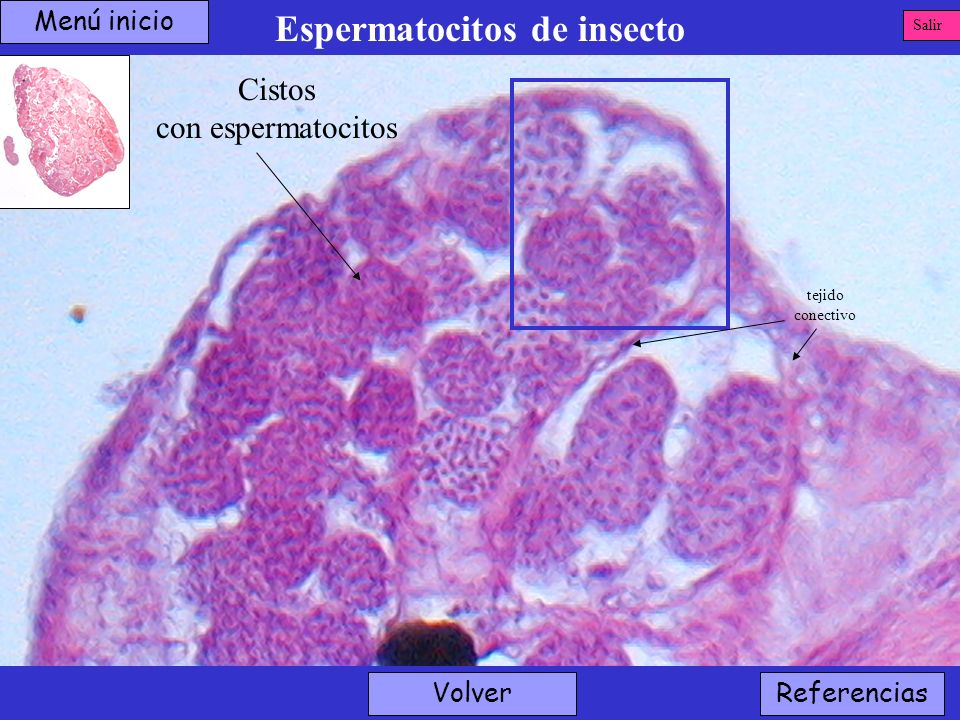

23 Espermatocitos de insecto
Menú inicio Espermatocitos de insecto Salir Cistos con espermatocitos tejido conectivo Volver Referencias

24 Espermatocitos de insecto
Menú inicio Espermatocitos de insecto Salir Volver Referencias

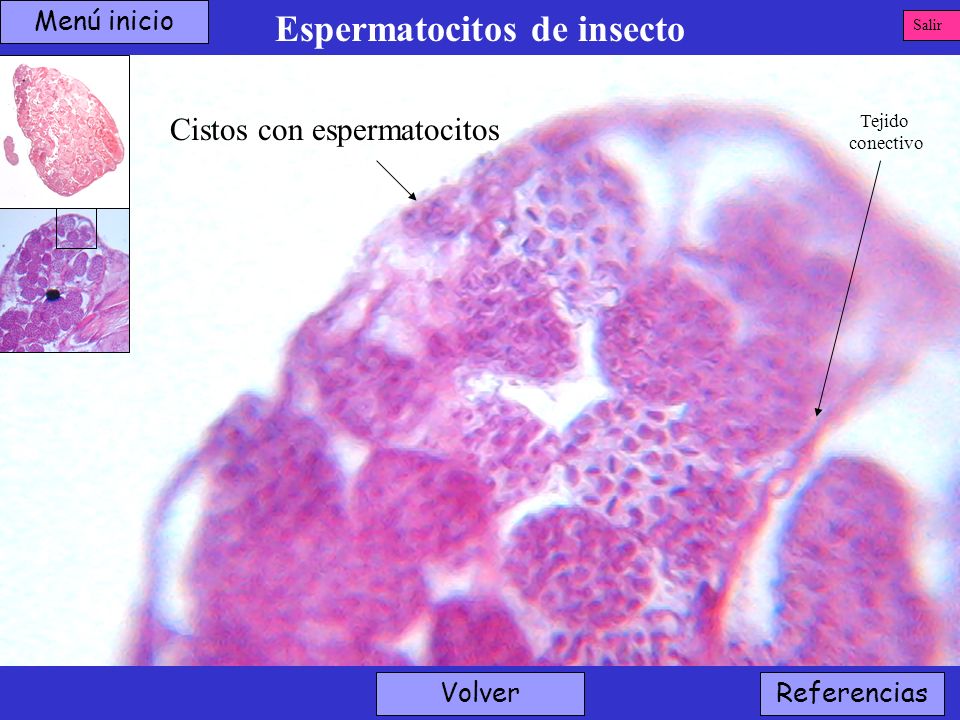

25 Espermatocitos de insecto
Menú inicio Espermatocitos de insecto Salir Cistos con espermatocitos Tejido conectivo Volver Referencias

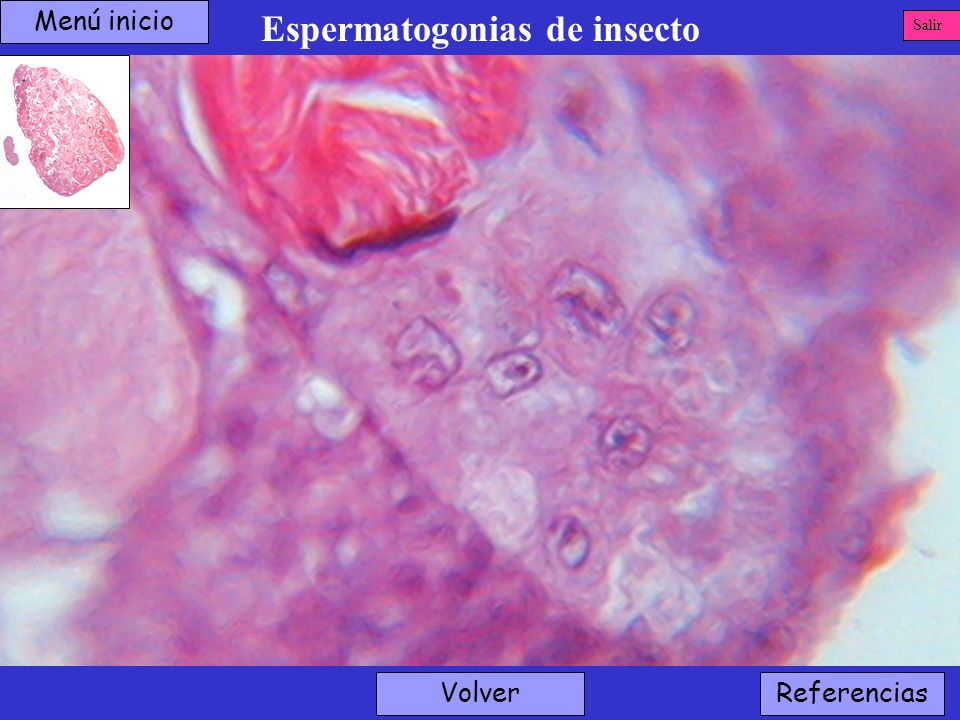

26 Espermatogonias de insecto
Menú inicio Espermatogonias de insecto Salir Volver Referencias

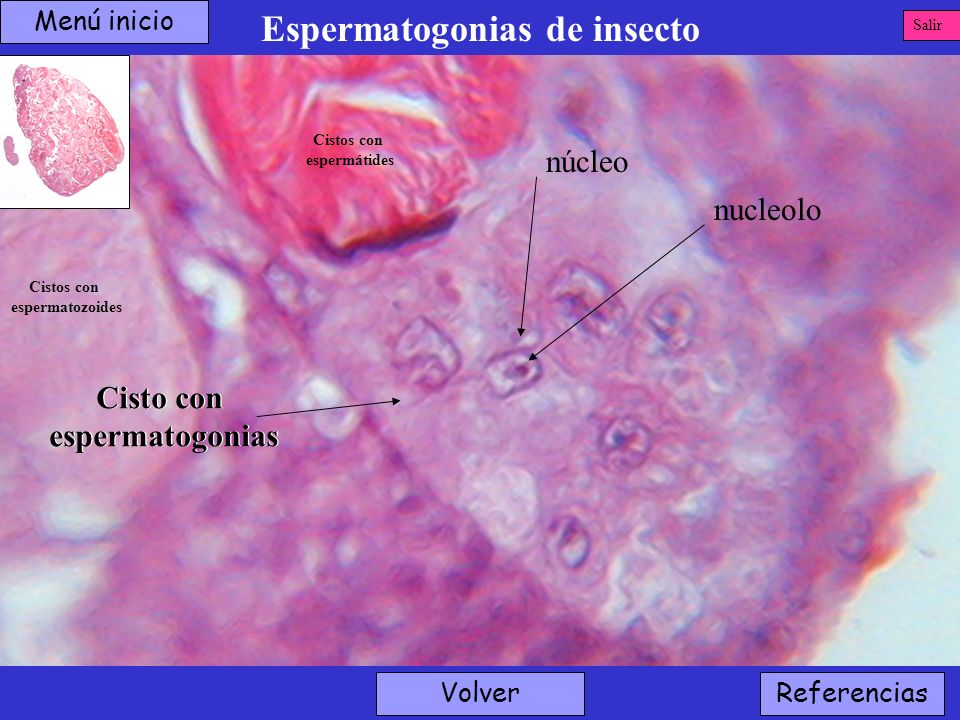

27 Espermatogonias de insecto
Menú inicio Espermatogonias de insecto Salir Cistos con espermátides núcleo nucleolo Cistos con espermatozoides Cisto con espermatogonias Volver Referencias

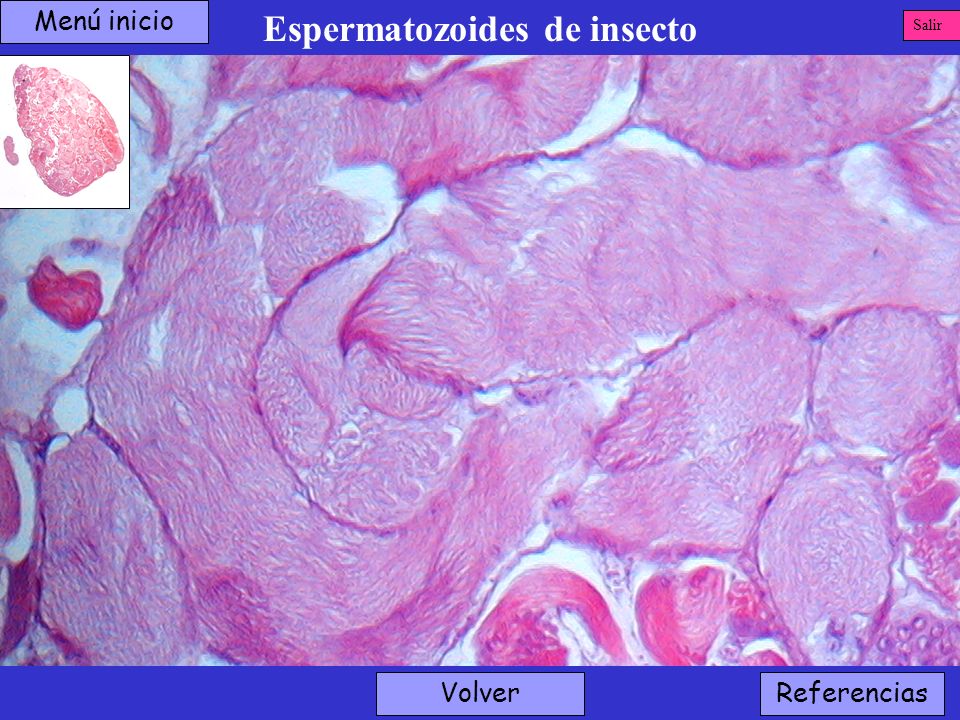

28 Espermatozoides de insecto
Menú inicio Espermatozoides de insecto Salir Volver Referencias

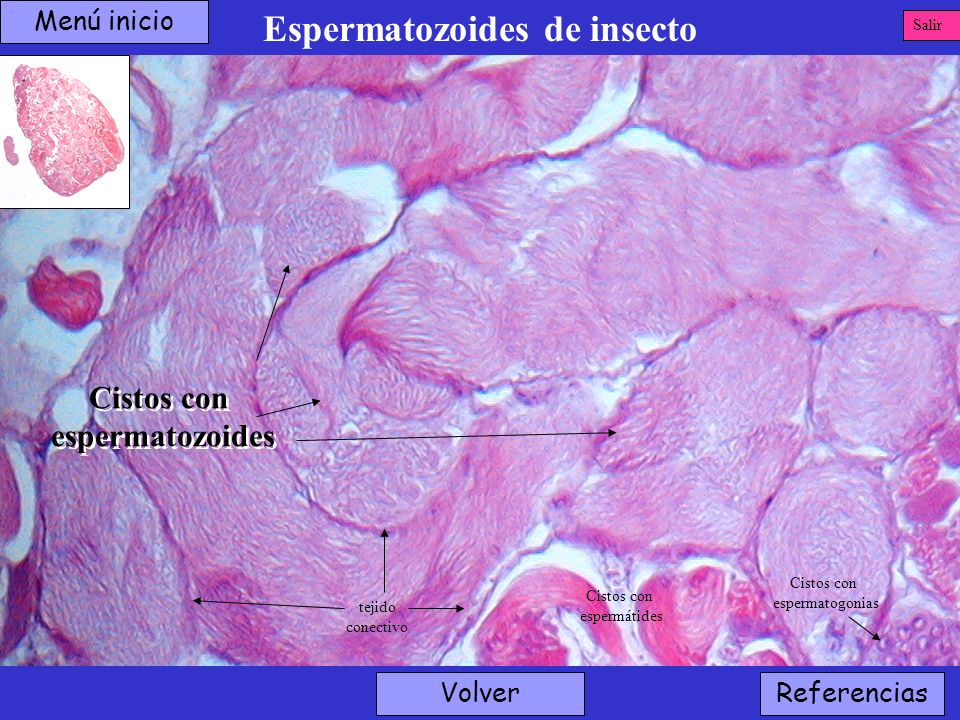

29 Espermatozoides de insecto
Menú inicio Salir Cistos con espermatozoides Cistos con espermatogonias Cistos con espermátides tejido conectivo Volver Referencias

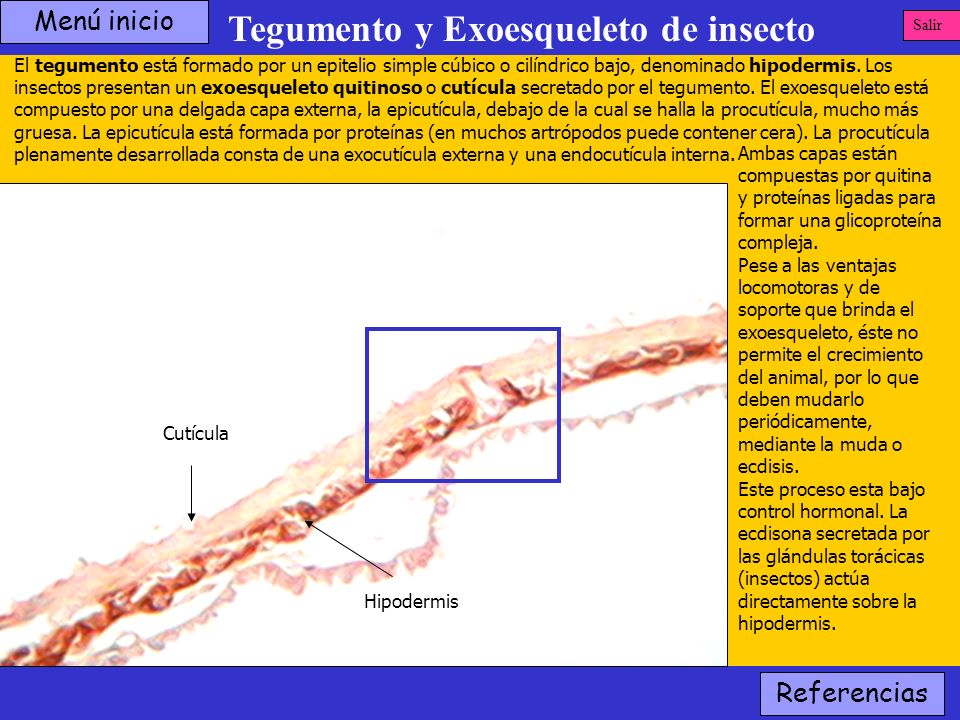

30 Tegumento y Exoesqueleto de insecto
Menú inicio Salir El tegumento está formado por un epitelio simple cúbico o cilíndrico bajo, denominado hipodermis. Los insectos presentan un exoesqueleto quitinoso o cutícula secretado por el tegumento. El exoesqueleto está compuesto por una delgada capa externa, la epicutícula, debajo de la cual se halla la procutícula, mucho más gruesa. La epicutícula está formada por proteínas (en muchos artrópodos puede contener cera). La procutícula plenamente desarrollada consta de una exocutícula externa y una endocutícula interna. Ambas capas están compuestas por quitina y proteínas ligadas para formar una glicoproteína compleja. Pese a las ventajas locomotoras y de soporte que brinda el exoesqueleto, éste no permite el crecimiento del animal, por lo que deben mudarlo periódicamente, mediante la muda o ecdisis. Este proceso esta bajo control hormonal. La ecdisona secretada por las glándulas torácicas (insectos) actúa directamente sobre la hipodermis. VISTA GENERAL Referencias

31 Tegumento y Exoesqueleto de insecto
Menú inicio Salir El tegumento está formado por un epitelio simple cúbico o cilíndrico bajo, denominado hipodermis. Los insectos presentan un exoesqueleto quitinoso o cutícula secretado por el tegumento. El exoesqueleto está compuesto por una delgada capa externa, la epicutícula, debajo de la cual se halla la procutícula, mucho más gruesa. La epicutícula está formada por proteínas (en muchos artrópodos puede contener cera). La procutícula plenamente desarrollada consta de una exocutícula externa y una endocutícula interna. Ambas capas están compuestas por quitina y proteínas ligadas para formar una glicoproteína compleja. Pese a las ventajas locomotoras y de soporte que brinda el exoesqueleto, éste no permite el crecimiento del animal, por lo que deben mudarlo periódicamente, mediante la muda o ecdisis. Este proceso esta bajo control hormonal. La ecdisona secretada por las glándulas torácicas (insectos) actúa directamente sobre la hipodermis. Cutícula Hipodermis Referencias

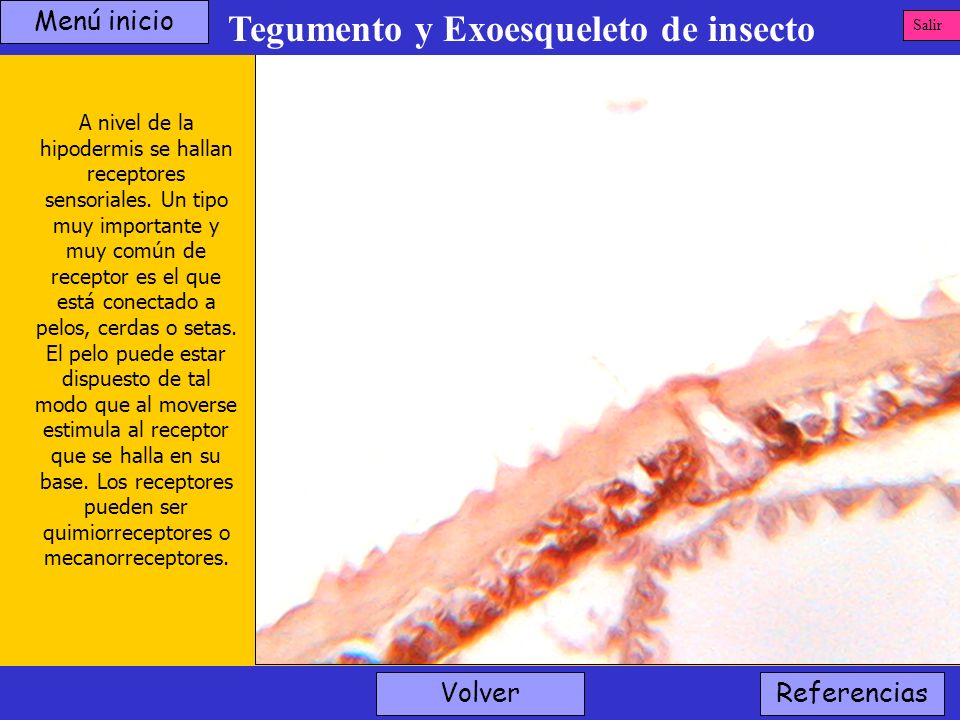

32 Tegumento y Exoesqueleto de insecto
Menú inicio Tegumento y Exoesqueleto de insecto Salir A nivel de la hipodermis se hallan receptores sensoriales. Un tipo muy importante y muy común de receptor es el que está conectado a pelos, cerdas o setas. El pelo puede estar dispuesto de tal modo que al moverse estimula al receptor que se halla en su base. Los receptores pueden ser quimiorreceptores o mecanorreceptores. Volver Referencias

33 Tegumento y Exoesqueleto de insecto
Menú inicio Tegumento y Exoesqueleto de insecto Salir A nivel de la hipodermis se hallan receptores sensoriales. Un tipo muy importante y muy común de receptor es el que está conectado a pelos, cerdas o setas. El pelo puede estar dispuesto de tal modo que al moverse estimula al receptor que se halla en su base. Los receptores pueden ser quimiorreceptores o mecanorreceptores. ornamentaciones pelo célula receptora cutícula hipodermis Volver Referencias

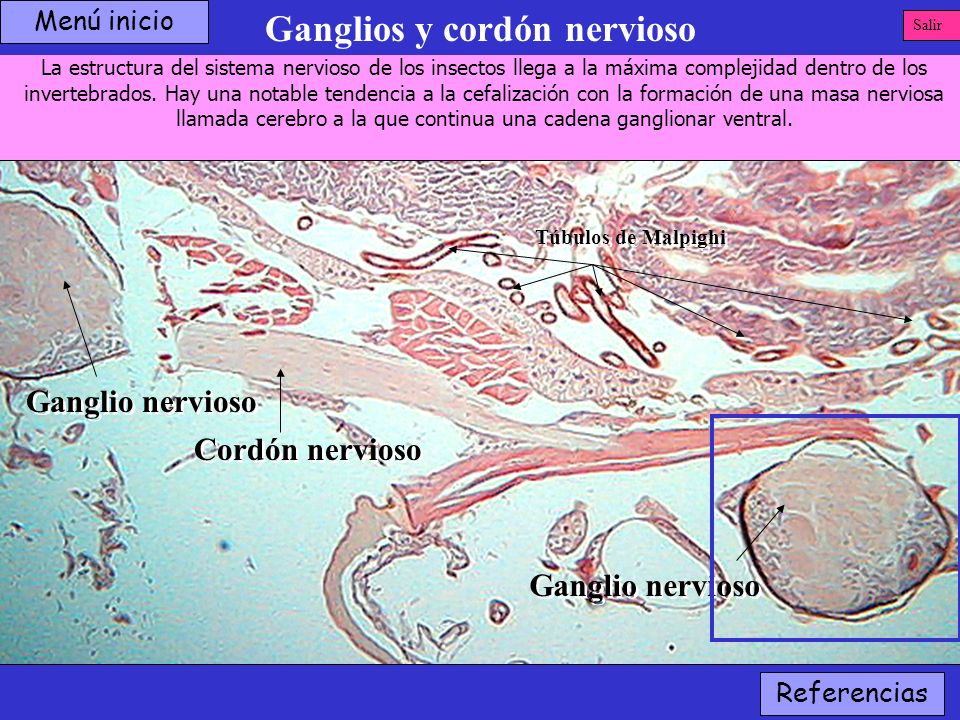

34 Ganglios y cordón nervioso
Menú inicio Salir La estructura del sistema nervioso de los insectos llega a la máxima complejidad dentro de los invertebrados. Hay una notable tendencia a la cefalización con la formación de una masa nerviosa llamada cerebro a la que continua una cadena ganglionar ventral. VISTA GENERAL Referencias

35 Ganglios y cordón nervioso
Menú inicio Salir La estructura del sistema nervioso de los insectos llega a la máxima complejidad dentro de los invertebrados. Hay una notable tendencia a la cefalización con la formación de una masa nerviosa llamada cerebro a la que continua una cadena ganglionar ventral. Túbulos de Malpighi Ganglio nervioso Cordón nervioso Ganglio nervioso Referencias

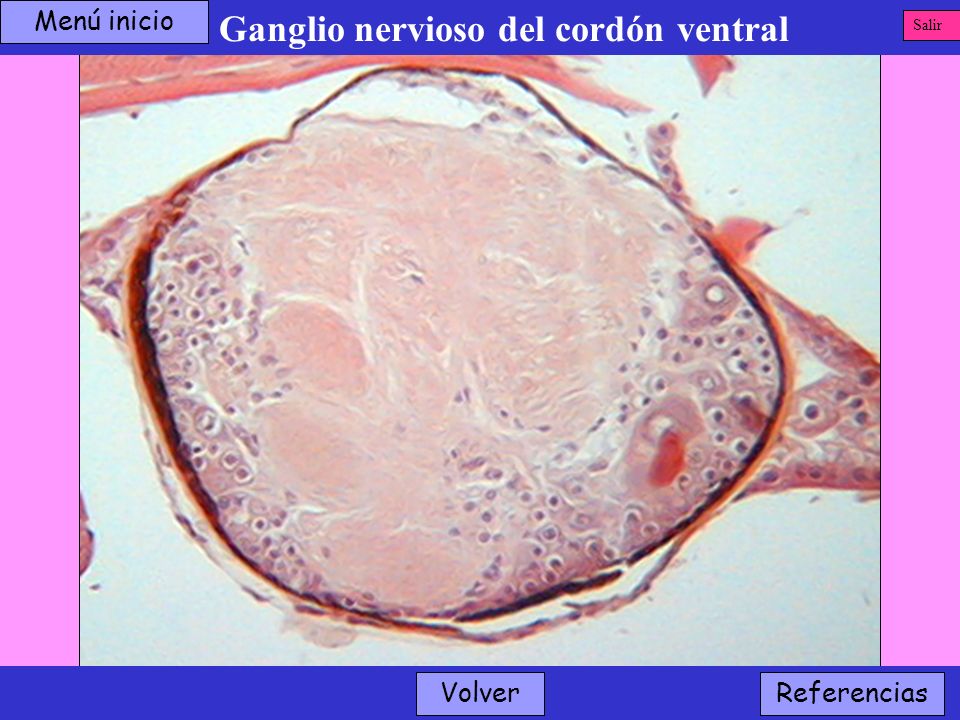

36 Ganglio nervioso del cordón ventral
Menú inicio Ganglio nervioso del cordón ventral Salir Volver Referencias

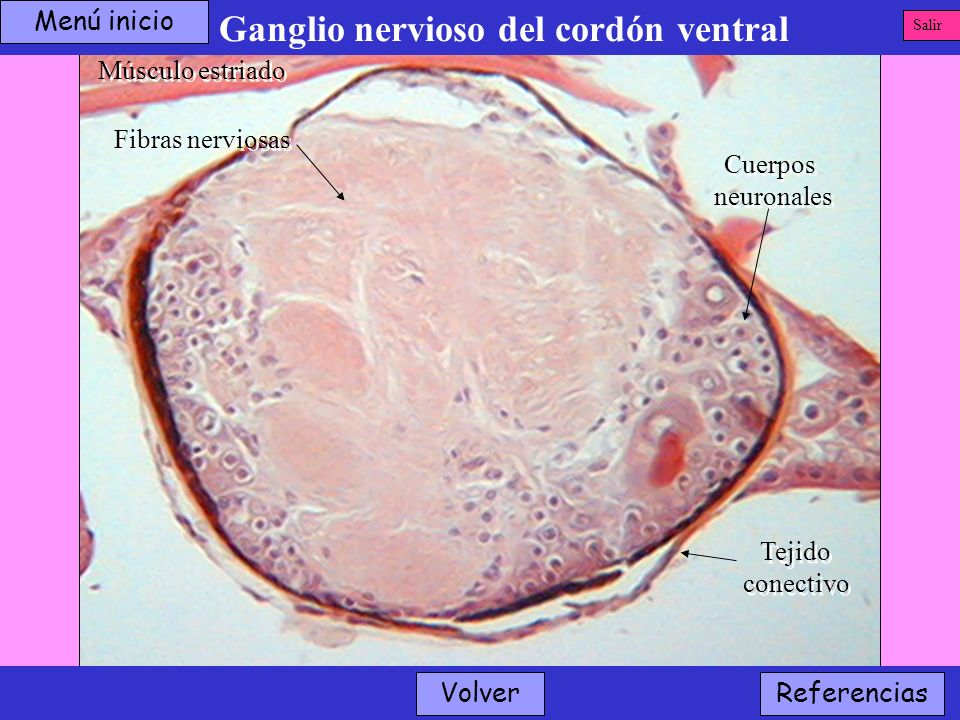

37 Ganglio nervioso del cordón ventral
Menú inicio Salir Músculo estriado Fibras nerviosas Cuerpos neuronales Tejido conectivo Volver Referencias

38 Órganos de los sentidos: ojo compuesto
Menú inicio Salir Los insectos poseen ojos compuestos y simples u ocelos. Los ojos compuestos están formados por un sinnúmero de omatidios, cada uno de los cuales contiene una córnea externa, un cristalino cónico y una retínula interna. La córnea funciona como una lente, mientras que el cristalino cónico hace las veces de embudo, llevando la luz hacia la retínula que consta de neuronas monopolares denominadas rabdómeros. Las superficies fotosensibles internas de estos rabdómeros, integran el rabdoma central. Entre los omatidios suele haber células con pigmentos, las células pigmentarias. VISTA GENERAL Referencias

39 Órganos de los sentidos: ojo compuesto
Menú inicio Salir Ojo compuesto Los insectos poseen ojos compuestos y simples u ocelos. Los ojos compuestos están formados por un sinnúmero de omatidios, cada uno de los cuales contiene una córnea externa, un cristalino cónico y una retínula interna. La córnea funciona como una lente, mientras que el cristalino cónico hace las veces de embudo, llevando la luz hacia la retínula que consta de neuronas monopolares denominadas rabdómeros. Las superficies fotosensibles internas de estos rabdómeros, integran el rabdoma central. Entre los omatidios suele haber células con pigmentos, las células pigmentarias. Músculo esquelético Ganglio encefálico Referencias

40 Menú inicio Ojo compuesto Salir Volver Referencias

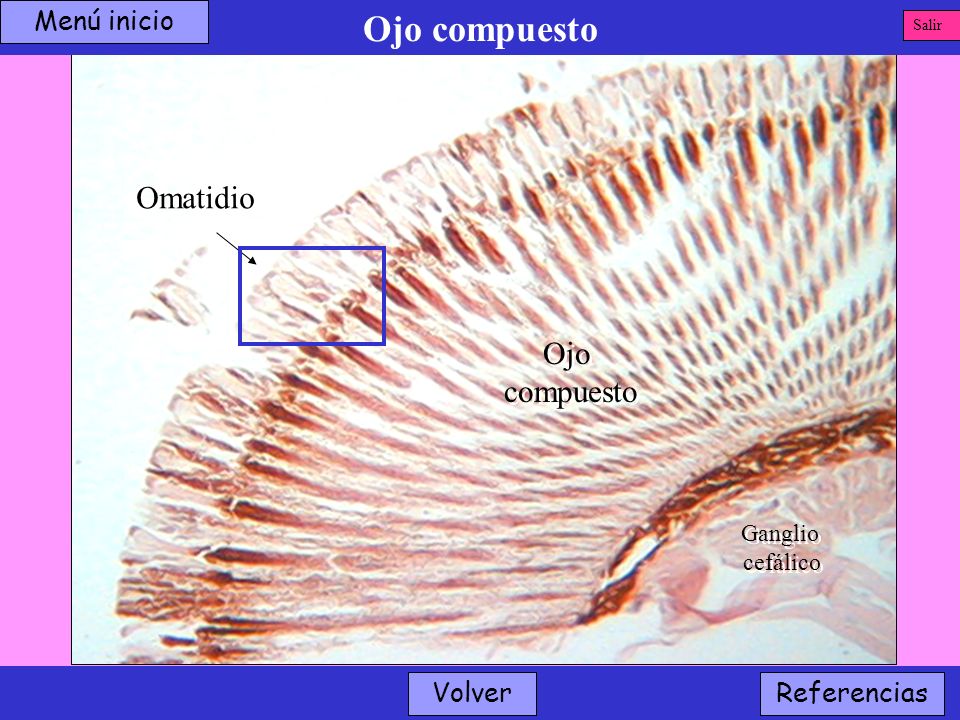

41 Ojo compuesto Omatidio Ojo compuesto Menú inicio Volver Referencias
Salir Omatidio Ojo compuesto Ganglio cefálico Volver Referencias

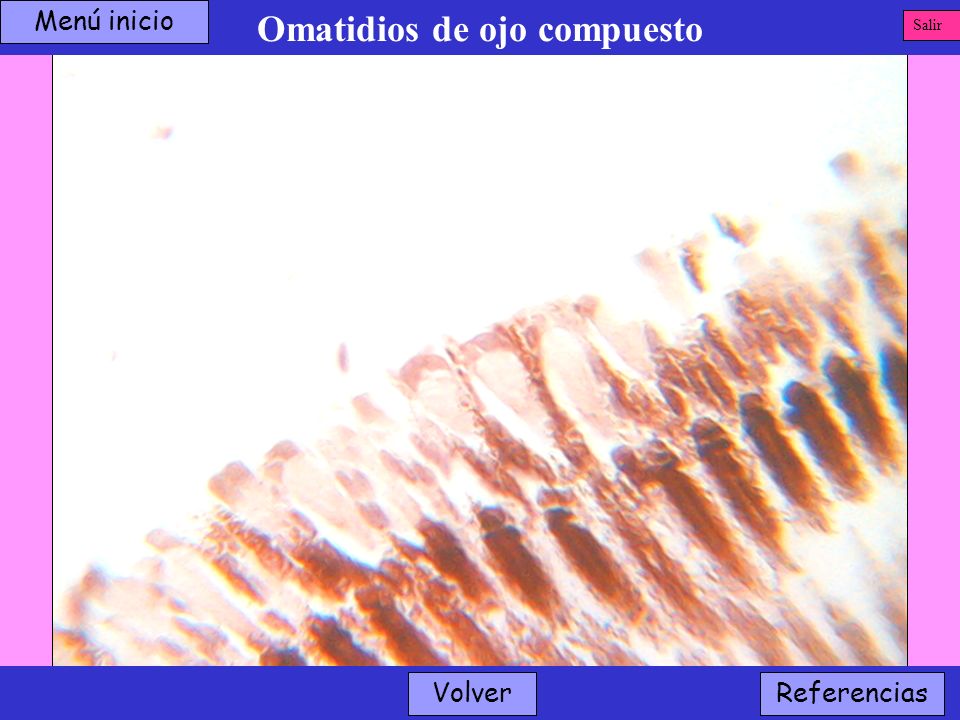

42 Omatidios de ojo compuesto
Menú inicio Omatidios de ojo compuesto Salir Volver Referencias

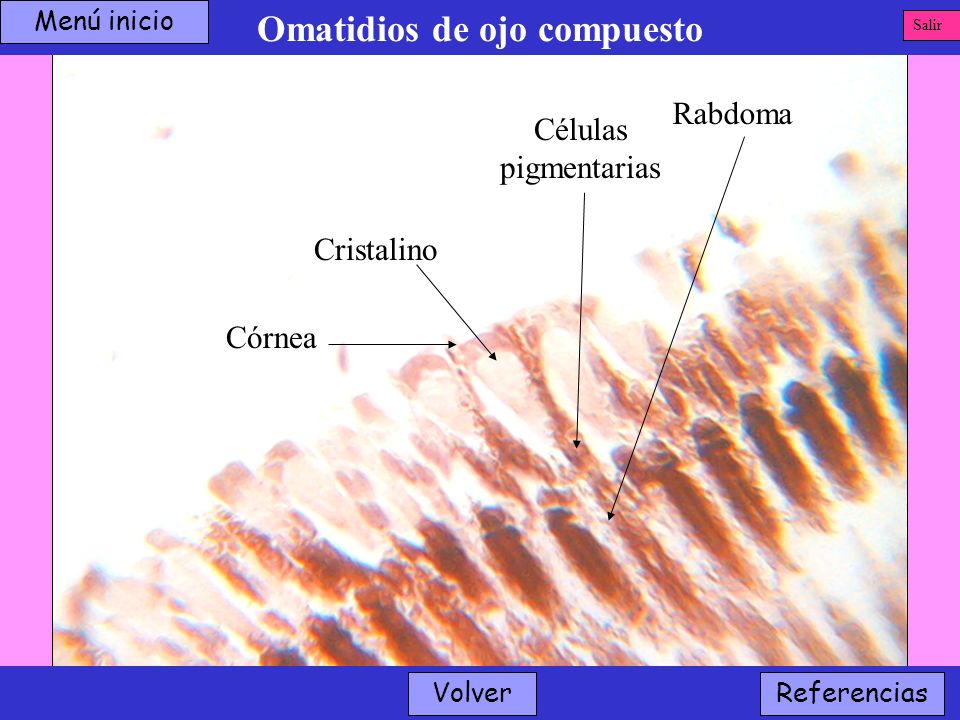

43 Omatidios de ojo compuesto
Menú inicio Salir Rabdoma Células pigmentarias Cristalino Córnea Volver Referencias

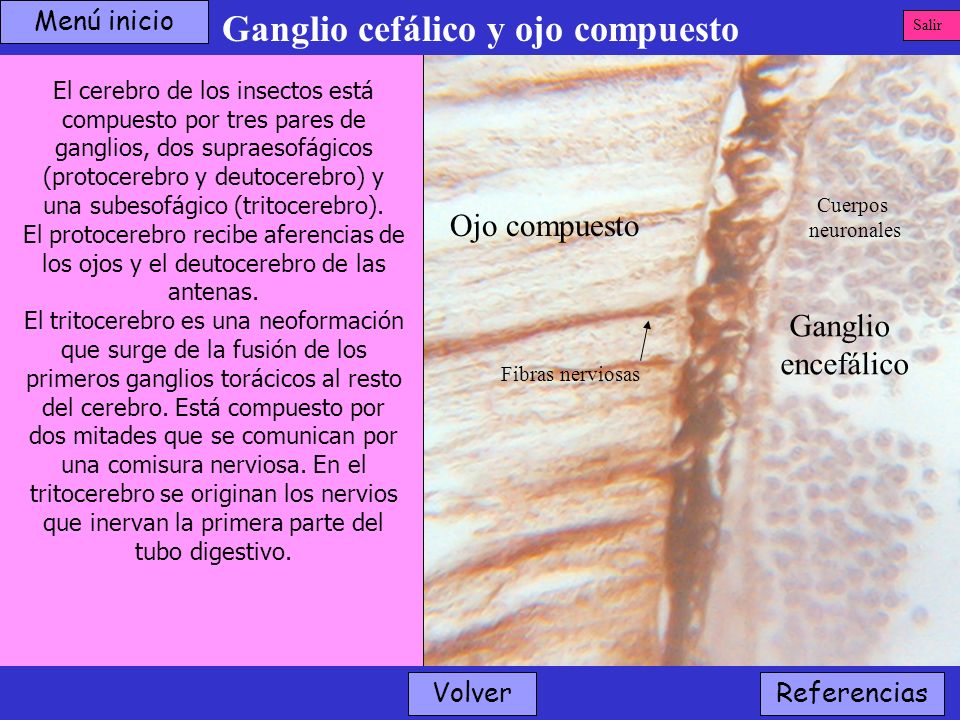

44 Ganglio cefálico y ojo compuesto
Menú inicio Salir El cerebro de los insectos está compuesto por tres pares de ganglios, dos supraesofágicos (protocerebro y deutocerebro) y una subesofágico (tritocerebro). El protocerebro recibe aferencias de los ojos y el deutocerebro de las antenas. El tritocerebro es una neoformación que surge de la fusión de los primeros ganglios torácicos al resto del cerebro. Está compuesto por dos mitades que se comunican por una comisura nerviosa. En el tritocerebro se originan los nervios que inervan la primera parte del tubo digestivo. Volver Referencias

45 Ganglio cefálico y ojo compuesto
Menú inicio Salir El cerebro de los insectos está compuesto por tres pares de ganglios, dos supraesofágicos (protocerebro y deutocerebro) y una subesofágico (tritocerebro). El protocerebro recibe aferencias de los ojos y el deutocerebro de las antenas. El tritocerebro es una neoformación que surge de la fusión de los primeros ganglios torácicos al resto del cerebro. Está compuesto por dos mitades que se comunican por una comisura nerviosa. En el tritocerebro se originan los nervios que inervan la primera parte del tubo digestivo. Cuerpos neuronales Ojo compuesto Ganglio encefálico Fibras nerviosas Volver Referencias

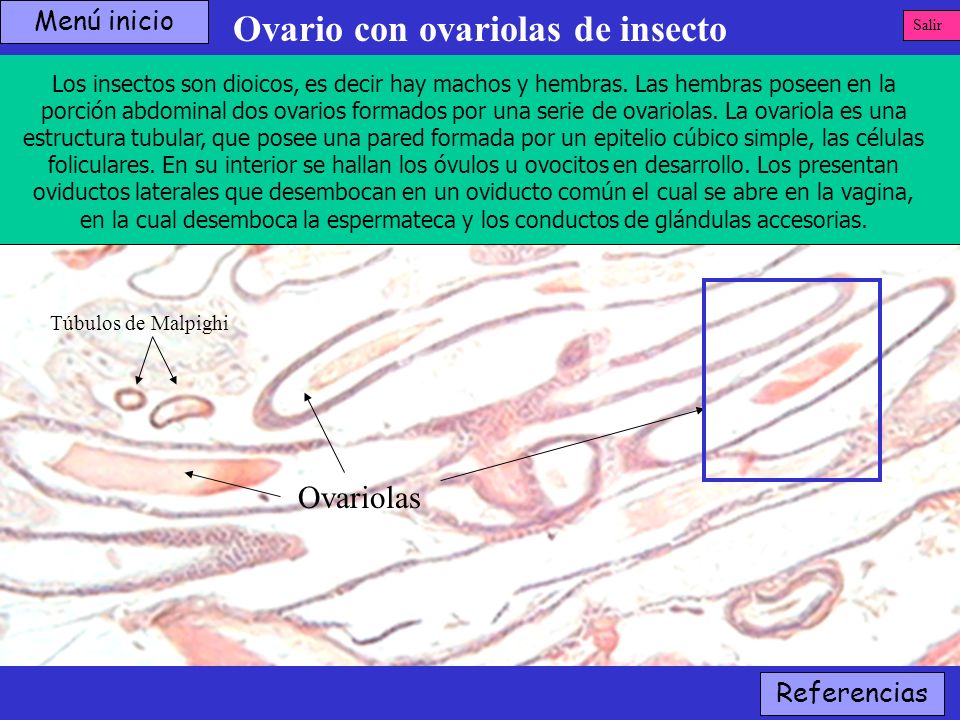

46 Ovario con ovariolas de insecto
Menú inicio Salir Los insectos son dioicos, es decir hay machos y hembras. Las hembras poseen en la porción abdominal dos ovarios formados por una serie de ovariolas. La ovariola es una estructura tubular, que posee una pared formada por un epitelio cúbico simple, las células foliculares. En su interior se hallan los óvulos u ovocitos en desarrollo. Los oviductos laterales desembocan en un oviducto común el cual se abre en la vagina, en la cual desemboca la espermateca y los conductos de las glándulas accesorias. VISTA GENERAL Referencias

47 Ovario con ovariolas de insecto
Menú inicio Salir Los insectos son dioicos, es decir hay machos y hembras. Las hembras poseen en la porción abdominal dos ovarios formados por una serie de ovariolas. La ovariola es una estructura tubular, que posee una pared formada por un epitelio cúbico simple, las células foliculares. En su interior se hallan los óvulos u ovocitos en desarrollo. Los presentan oviductos laterales que desembocan en un oviducto común el cual se abre en la vagina, en la cual desemboca la espermateca y los conductos de glándulas accesorias. Túbulos de Malpighi Ovariolas Referencias

48 Ovariolas de insecto Menú inicio Volver Referencias
Salir La ovariola es una estructura tubular, que posee una pared formada por un epitelio cúbico simple, las células foliculares. En su interior se hallan los óvulos u ovocitos en desarrollo. Una ovariola típica está constituida por un filamento terminal, un germario y un vitelario. Este último consiste de una serie de ovocitos en desarrollo, dispuestos longitudinalmente, los más inmaduros se hallan próximos al germario. A medida que maduran y crecen por deposición de vitelo, los ovocitos distienden la ovariola formando cámaras foliculares. El epitelio folicular crece hacia adentro, rodeando a cada ovocito, además secreta una delgada cáscara denominada corion. Esta suele presentar un pequeño orificio o micrópilo que permite la entrada del espermatozoide. Volver Referencias

49 Ovariolas de insecto Menú inicio Células foliculares Sitio en donde
Salir La ovariola es una estructura tubular, que posee una pared formada por un epitelio cúbico simple, las células foliculares. En su interior se hallan los ovocitos u óvulos en desarrollo. Una ovariola típica está constituida por un filamento terminal, un germario y un vitelario. Este último consiste de una serie de ovocitos en desarrollo, dispuestos longitudinalmente, los más inmaduros se hallan próximos al germario. A medida que maduran y crecen por deposición de vitelo, los ovocitos distienden la ovariola formando cámaras foliculares. El epitelio folicular crece hacia adentro, rodeando a cada ovocito, además secreta una delgada cáscara denominada corion. Esta suele presentar un pequeño orificio o micrópilo que permite la entrada del espermatozoide. Células foliculares Sitio en donde debería estar el ovocito Volver Referencias

50 Túbulos de Malpighi de insecto
Menú inicio Salir El sistema excretor de los insectos está formado por un número variable de tubos denominados túbulos de Malpighi. Estos tubos son ciegos, delgados y generalmente muy retorcidos y enrollados, que se extienden desde la unión del intestino medio con el posterior hacia el hemocele. Las células de los túbulos de Malpighi filtran el ácido úrico, aminoácidos, agua y sales disueltas de la hemolinfa, estas sustancias se vuelcan en el intestino en donde se realiza la resorción del agua, algunas sales y otras sustancias nutritivas, excretándose el ácido úrico. VISTA GENERAL Referencias

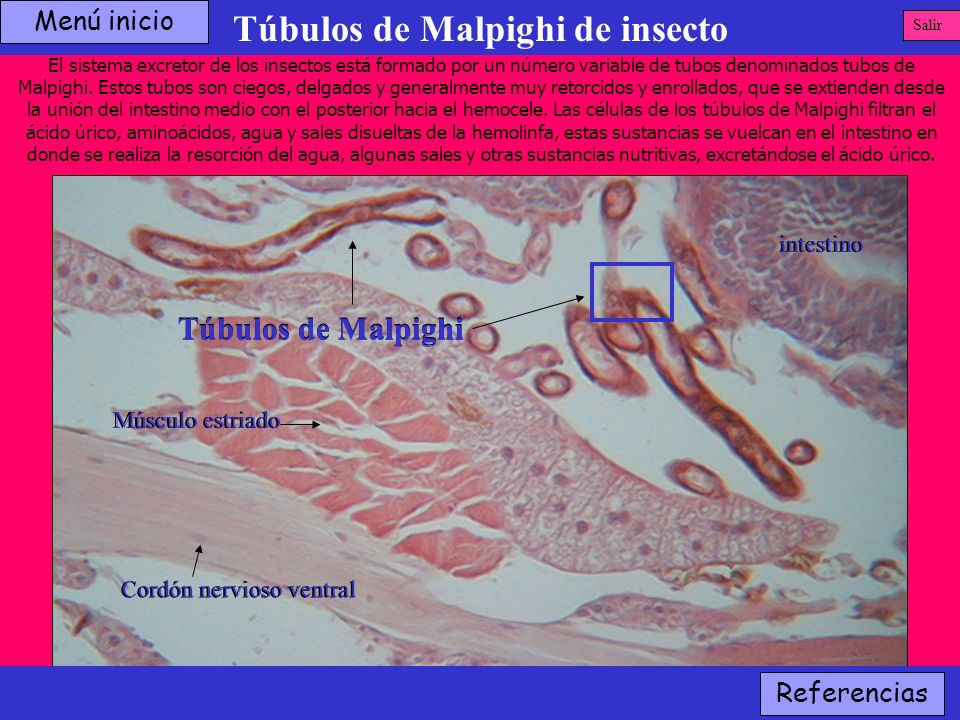

51 Túbulos de Malpighi de insecto
Menú inicio Salir El sistema excretor de los insectos está formado por un número variable de tubos denominados tubos de Malpighi. Estos tubos son ciegos, delgados y generalmente muy retorcidos y enrollados, que se extienden desde la unión del intestino medio con el posterior hacia el hemocele. Las células de los túbulos de Malpighi filtran el ácido úrico, aminoácidos, agua y sales disueltas de la hemolinfa, estas sustancias se vuelcan en el intestino en donde se realiza la resorción del agua, algunas sales y otras sustancias nutritivas, excretándose el ácido úrico. intestino Túbulos de Malpighi Músculo estriado Cordón nervioso ventral Referencias

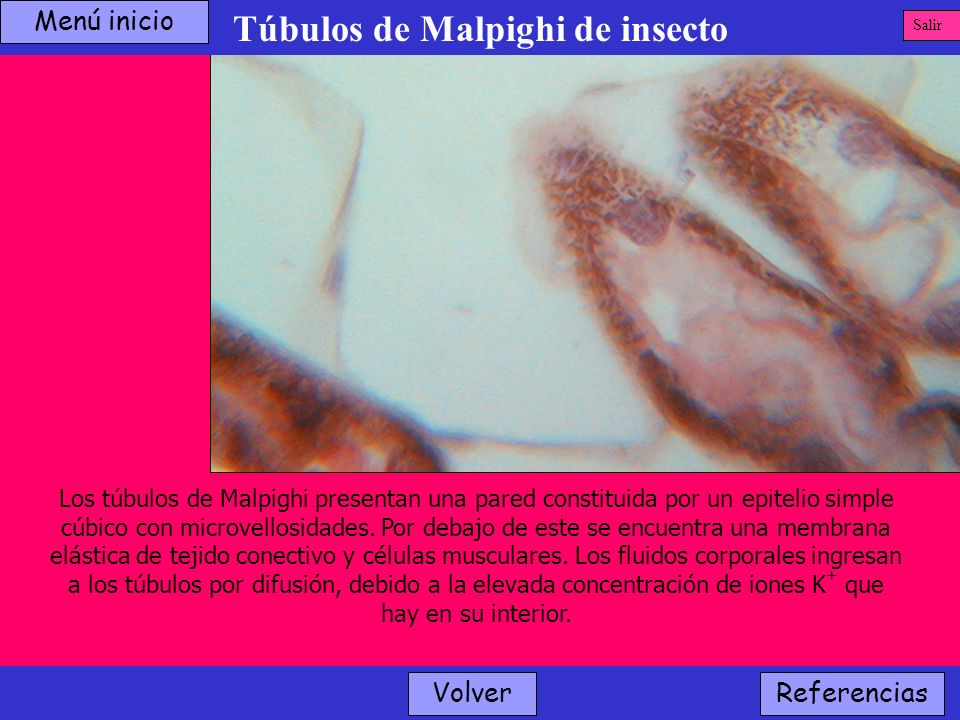

52 Túbulos de Malpighi de insecto
Menú inicio Salir Los túbulos de Malpighi presentan una pared constituida por un epitelio simple cúbico con microvellosidades. Por debajo de este se encuentra una membrana elástica de tejido conectivo y células musculares. Los fluidos corporales ingresan a los túbulos por difusión, debido a la elevada concentración de iones K+ que hay en su interior. Volver Referencias

53 Túbulos de Malpighi de insecto
Menú inicio Túbulos de Malpighi de insecto Salir núcleo de la célula epitelial traqueola gránulos microvellosidades Los túbulos de Malpighi presentan una pared constituida por un epitelio simple cúbico con microvellosidades. Por debajo de este se encuentra una membrana elástica de tejido conectivo y células musculares. Los fluidos corporales ingresan a los túbulos por difusión, debido a la elevada concentración de iones K+ que hay en su interior. Volver Referencias

54 Traqueola de insecto Menú inicio Siguiente Referencias
Salir El sistema respiratorio de los insectos está compuesto por un sistema traqueolar o traqueal. Está formado por un conjunto de tubos, las tráqueas, que se bifurcan numerosas veces y se extienden hacia todos los tejidos del cuerpo. Las tráqueas se continúan con conductos ciegos de menos de una micra de diámetro, denominados traqueolas, los que se contactan con las membranas plasmáticas de la células. Siguiente VISTA GENERAL Referencias

55 Traqueola de insecto traqueola Menú inicio Siguiente Referencias
Salir ovariola El sistema respiratorio de los insectos está compuesto por un sistema traqueolar o traqueal. Está formado por un conjunto de tubos, las tráqueas, que se bifurcan numerosas veces y se extienden hacia todos los tejidos del cuerpo. Las tráqueas se continúan con conductos ciegos de menos de una micra de diámetro, denominados traqueolas, los que se contactan con las membranas plasmáticas de la células. ovariolas traqueola Túbulos de Malpighi Siguiente VISTA GENERAL Referencias

56 Traqueola de insecto Menú inicio Anterior Referencias

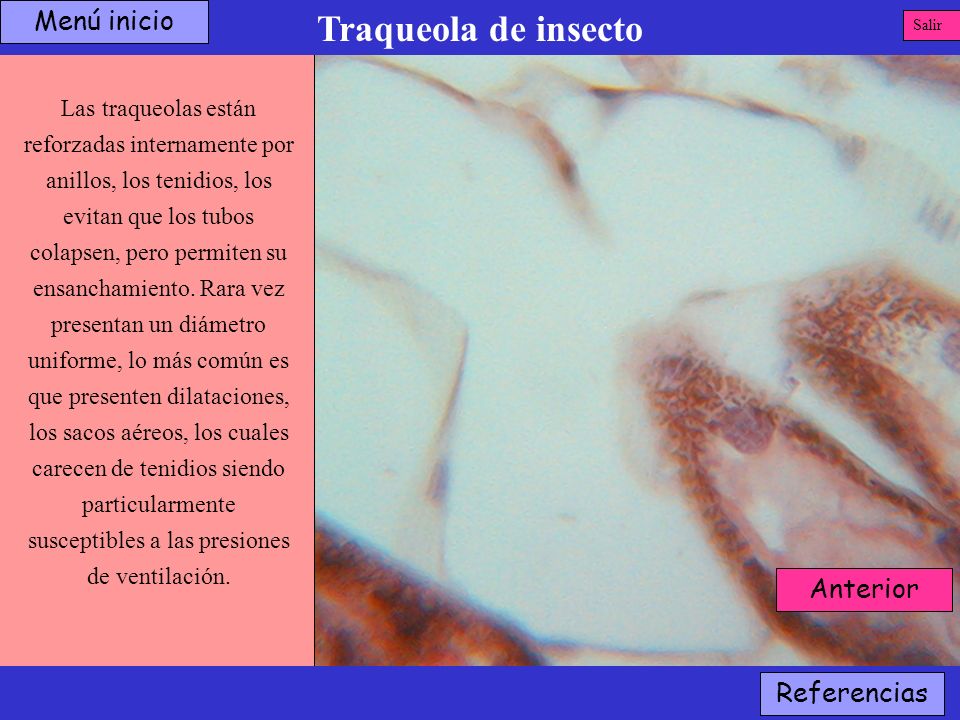

Salir Las traqueolas están reforzadas internamente por anillos, los tenidios, los evitan que los tubos colapsen, pero permiten su ensanchamiento. Rara vez presentan un diámetro uniforme, lo más común es que presenten dilataciones, los sacos aéreos, los cuales carecen de tenidios siendo particularmente susceptibles a las presiones de ventilación. Anterior Referencias

57 Traqueola de insecto tenidios traqueolas Menú inicio Anterior
Salir Las traqueolas están reforzadas internamente por anillos, los tenidios, los evitan que los tubos colapsen, pero permiten su ensanchamiento. Rara vez presentan un diámetro uniforme, lo más común es que presenten dilataciones, los sacos aéreos, los cuales carecen de tenidios siendo particularmente susceptibles a las presiones de ventilación. tenidios traqueolas túbulos de Malpighi Anterior Referencias

58 Bibliografía Salir Barnes, R Zoología de los Invertebrados. Ed. Interamericana, México. Carranza, M.; Celaya, G.; F. Carezzano y L. Crocco Organización estructural y funcional de los animales. Ed. Sima. Córdoba, Argentina. Hickman, C.; L Roberts y A. Parson Principios integrales de Zoología. Ed. McGraw Hill - Interamericana. México. Meglitsh, P. A Zoología de los invertebrados. Ed. Pirámide. Barcelona. Menú inicio

59 Biólogo Fernando J. Carezzano
Autor Salir Biólogo Fernando J. Carezzano Profesor Asistente por concurso (SE) en la Cátedra de Morfología Animal y Profesor Asistente por concurso (S) en la Cátedra de Anatomía Comparada de la Escuela de Biología de la Universidad Nacional de Córdoba. Blog Avda. Vélez Sarsfield Córdoba - ARGENTINA Menú inicio
