1 Selector electrónico de transferencia de líneas Parque Tecnológico de Miramón (San Sebastián) Hugo Baroja 22.07.2003 JORNADA NUEVAS TECNOLOGIAS PARA LAS REDES DE DISTRIBUCION ELECTRICA
2
2 Instalaciones de clientes Eliminar ceros de tensión Centros de Transformación MT/BT Instalaciones de Cía Eléctrica Mejora de la calidad del servicio. Subestaciones y Centros de distribución o reparto MT/MT UBICACIÓN EN EL SECTOR ELECTRICO
3
3 Suministros de Energía Críticos Industrias con procesos continuos o críticos. »Químicas »Papel »Textiles »etc.. Hospitales Edificios Públicos etc.. UTILIZACION
4
4 Transferencia o conmutación manual o automática de una línea de suministro (preferente) a otra (reserva) en caso de falta de tensión (cero), con objeto de minimizar el tiempo de interrupción del servicio. Actúa frente a ceros de tensión Tiempo de transferencia de 1” a 10” automáticas). FUNCIONALIDAD TRANSFERENCIAS
5
5 Doble línea de suministro Aparamenta M.T. motorizada (Interruptores en carga ó Automáticos). Detectores/transformadores para presencia / ausencia tensión para M.T. Equipo de control Equipo baterías REQUISITOS Y EQUIPO BASICO
6

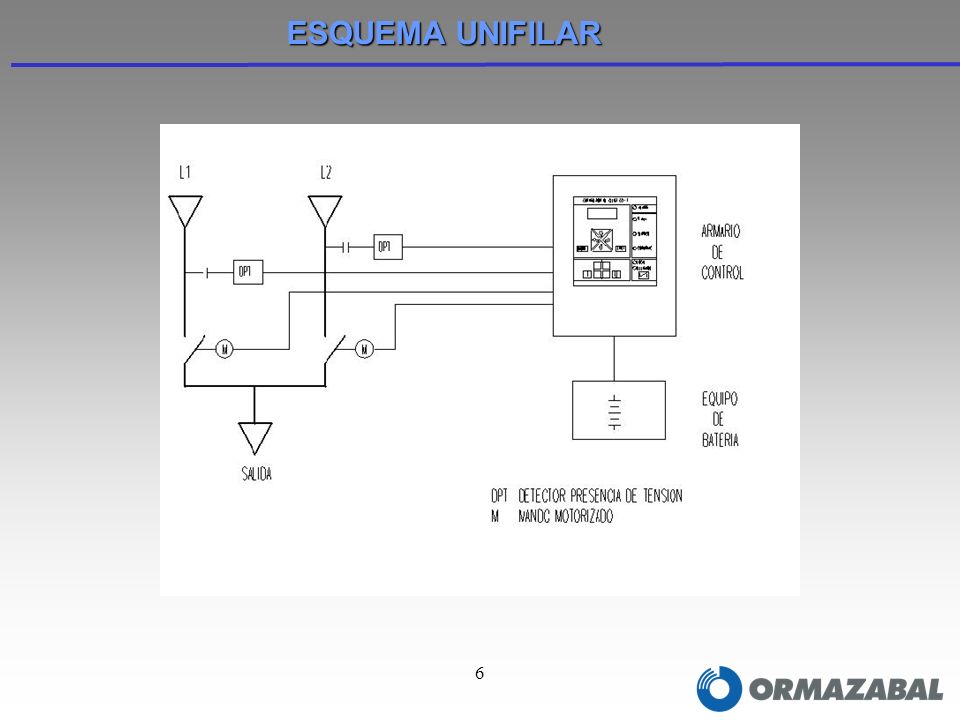

6 ESQUEMA UNIFILAR
7

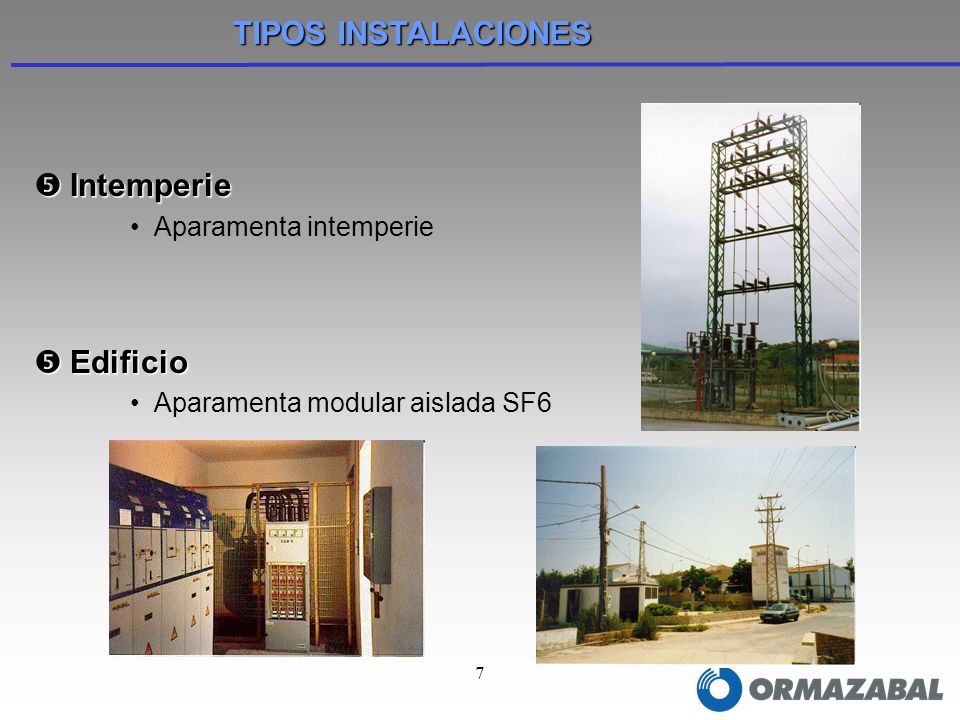

7 Intemperie Aparamenta intemperie Edificio Aparamenta modular aislada SF6 TIPOS INSTALACIONES
8
8 REQUERIMIENTOS ELECTRICOS
9
9 Transferencia automática sin cero de tensión (subcíclica). Tiempo de conmutación < 10 ms Basado en interruptores de estado sólido Tiristores Actúa frente a la perdida de calidad de la onda. Ceros de tensión Caídas de tensión, huecos Sobretensiones etc.. TRANSFERENCIA ELECTRONICA
10
10 Elimina ceros de tensión Permite mejorar la calidad de la onda Costo elevado Nueva Tecnología en Distribución (poca experiencia) VENTAJAS / INCONVENIENTES PRINCIPALES DE SU UTILIZACION FRENTE A LOS SISTEMAS ACTUALES EN MT
11
11 Cumplimiento normativa: Eléctrica, seguridad Compatibilidad electromagnética Adecuación del sistema a las características de la red en el punto de conexión. Colaboración estrecha distribución Cía Eléctrica-Cliente. Necesidad de reconsiderar y adecuar las normativas actuales a este tipo de producto eléctrico, para facilitar su utilización racional en el futuro. CONSIDERACIONES DE UTILIZACION
12
12 ESQUEMA UNIFILAR SELECTOR ELECTRONICO
13
13 Empresas participantes IBERDROLA ORMAZABAL INGELECTRIC - TEAM MONDRAGON UNIBERTSITATEA Financiado G.V. (INTEK) PROYECTO STS
14
14 Prototipo instalado e S.T. Ortuella 15 kV 600 Amp. Icc = 18 kA 200 ms. T.t < 5ms. PROYECTO STS
15
15 PROYECTO STS
16
16 PROYECTO STS
17
17 PROYECTO STS
18
18 PROYECTO STS
19
19 PROYECTO STS
20
20 El costo del sistema es debido principalmente al propio de los tiristores que son utilizados en gran numero dependiente de la tensión nominal (kV) y la potencia (kvA). Las necesidades de aislamiento y seguridad también repercuten en forma importante en el costo. ANALISIS COSTO
21
21 Interruptores estado sólido Velocidad y posibilidades de control (ON-OFF). Apagado natural al paso por cero. Nº maniobras ilimitadas Costo actual Volumen/aislamientoMantenimiento/refrigeración I.min. de funcionamiento Diseño a medida Interruptor electromecánico Posibilidades de control limitadas, suficiente para las necesidades actuales. Transitorios de conexión, sobretensiones de maniobra. Maniobras limitadas EléctricamenteMecánicamente Costo / 10 Volumen /8 Robusto fiable y experimentado Propósito general TABLA COMPARATIVA
22
22 Podría ser un elemento mas de maniobra, control y protección de la red. (generación distribuida, calidad). En la actualidad solo cabe pensar su utilización en funciones muy especificas. Su utilización dependerá de su costo, muy dependiente del costo de los semiconductores de potencia (costo de la tecnología). FUTURO DEL INTERRUPTOR DE ESTADO SOLIDO
23
23 Selector electrónico de transferencia de líneas Parque Tecnológico de Miramón (San Sebastián) Hugo Baroja 22.07.2003 JORNADA NUEVAS TECNOLOGIAS PARA LAS REDES DE DISTRIBUCION ELECTRICA
